Одним из способов обследования и оценки сердца человека, его сократительной активности является эхокардиография сердца (ЭхоКГ), называемая еще УЗИ сердца. Данное определение включает 3 составляющих: «эхо» (отголосок), «кардио» (сердце), «графо» (изображать). Исходя из основной составляющей, можно сделать вывод, что проводят эхокардиографию кардиологи.

Именно она дает возможность получения наглядного изображения сердца и сосудов. Этот метод относится к ультразвуковому, т. е. изучение происходит путем применения звуковых волн высокой частоты, не слышимых человеческому уху. Сделать эхокардиографию − значит оценить в режиме настоящего времени:

Работу сердечной мышцы;
Состояние 4 камер и клапанов;
Размеры сердечных полостей и давление в них;
Толщину стенок сердца;
Скорость внутрисердечного кровотока (движение крови).

Данный метод позволяет выявить внутриполостные тромбы, пороки сердца (врожденные или приобретенные), зоны асинергии (нарушение способности осуществлять цикл определенных движений), клапанные изменения.

Применяется данный ультразвуковой метод как для оценки сердца в нормальном состоянии, так и если выявлены какие-либо сердечные заболевания. Эхокардиография также используется, если необходимо измерить давление легочной артерии.

Преимущества ЭхоКГ

Процедура ЭхоКГ в ходе выявления сердечно-сосудистых заболеваний, в том числе и пороков сердца, является ключевой по причине своих основных характеристик, к которым относят:

Современность;
Безопасность;
Безболезненность;
Высокую информативность.

Эхокардиография не оказывает никаких вредных воздействий на организм, не травматична, не несет облучений, болей, побочных эффектов. Процедура может занимать от нескольких до 45 минут - все зависит от симптомов и целей проведения.

Именно с помощью данного обследования оцениваются сокращения сердца, являющиеся его основной функцией. Осуществляется это с помощью получения количественных показателей, анализирующихся в последствие, и на основании которых врачами делается заключение. Специалисты могут распознать снижение данной функции даже на первоначальной стадии, после чего назначается требуемое лечение. Повторное эхо-обследование позволяет увидеть динамику протекания болезни, а также результат лечения

Показания к проведению

За помощью к врачам, которые в обязательном порядке назначают прохождение УЗИ сердца, следует обращаться в случаях появления таких симптомов:

Шумов в сердце, обнаруженных в ходе выслушивания, и нарушения ритма;
Болей в районе сердца и грудной клетки;
Признаков сердечной недостаточности (например, увеличение размеров печени, отечность ног);
Как хронической, так и острой (инфаркт миокарда) ишемии;
Быстрой утомляемости, одышки, нехватки воздуха, частого приобретения кожей белого оттенка, синюшности покровов кожи вокруг губ, ушных раковин, верхних и нижних конечностей.

Ультразвуковое исследование проводится после перенесенных травм грудной клетки, операций на сердце. Необходимо выделить группу пациентов, которым следует провести ЭхоКГ. Это те, кто жалуется на постоянные головные боли, превратившиеся в хронические. Объясняется необходимость такого исследования тем, что возможной причиной болей могли стать микроэмболы - частички тромбов, которые перемещаются из правого отдела сердца в левый по причине дефекта перегородки.

Для диагностирования пороков сердца, зачастую врожденных, а также при наличии протезированных клапанов также необходима эхокардиография. ЭхоКГ проходят пациенты с гипертонической болезнью, атеросклерозом, при назначении курса лечения антибиотиками в онкологии. Если у маленького ребенка наблюдается плохой набор веса, тоже могут назначать ЭхоКГ.

Скрытые сердечные отклонения поможет выявить эхокардиография у людей, активно занимающихся спортом, требующим различных нагрузок на сердце: тяжелой атлетикой, дайвингом, парашютным спортом, бегом на большие дистанции и т.д. Проведение диагностики поможет своевременно назначить лечение и провести профилактику тяжелых осложнений сердечных болезней.

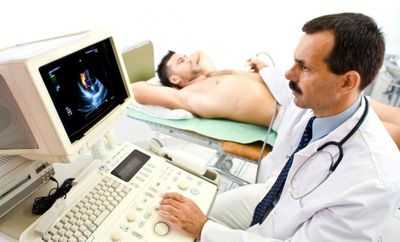

Проведение эхокардиографии

Никакой особой сложности подготовка к эхокардиографии не вызывает. Необходимо раздеться до пояса и улечься на кушетку на левый бок. Подобная поза способствует сближению левой стороны грудной клетки и верхушки сердца. Это, в свою очередь, дает более качественную картинку сердца с четырехкамерной позиции.

Далее гелем мажется район грудной клетки, куда крепятся датчики. Их различные позиции позволяют наглядно видеть все отделы сердца и осуществить измерения с фиксацией показателей работы и размеров. Датчики, подключаемые к эхокардиографу, не причиняют боли или дискомфорта. Ультразвуковые колебания от датчиков передаются в человеческое тело. Акустические волны двигаются в тканях и видоизменяются, а затем возвращаются к датчику. Здесь происходит их преобразование в электросигналы, которые и обрабатываются эхокардиографом. Изменение волн связано с переменами в состоянии внутренних органов. Именно в этом заключается отличие Эхо КГ от ЭКГ (электрокардиограммы), демонстрирующей графическую запись активности сердца, а не его строения.

Полученные результаты отображаются на экране в виде четкой картинки. Описанный метод обследования является наиболее распространенным и носит название «трансторакальная эхокардиография» (от лат. «thorax» - грудная клетка), обозначающий доступ к сердцу через поверхность тела пациента. Врач, исследующий сердце человека, при таком положении пациента сидит слева или справа от него, управляет настройками аппарата в зависимости от выводимого на дисплей изображения.

Если были выявлены хронические сердечные заболевания, то проводить ЭхоКГ рекомендуют хотя бы 1 раз за год.

При проведении УЗИ беременным на 11-13 неделе срока возможно определить основные показатели работы сердца плода, наличие камер и определение ритма.

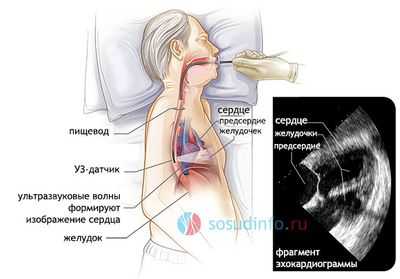

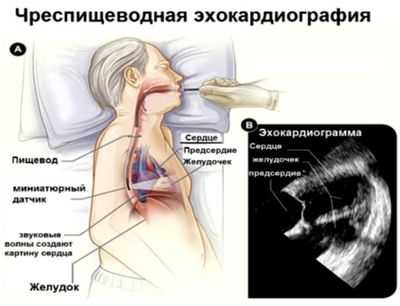

Чреспищеводная эхокардиография

Существуют случаи, при которых проведению трансторакальной ЭхоКГ препятствуют определенные факторы. Например, подкожно-жировая клетчатка, ребра, мышцы, легкие, а также протезированные клапаны, являющие собой акустические преграды на пути ультразвуковых волн. В подобных случаях применяется чреспищеводная эхокардиография, второе название которой − «трансэзофагеальная» (от лат. «oesophagus» - пишевод). Она, как и ЭхоКГ через грудную клетку, может быть трехмерной. При подобном исследовании датчик вводится через пищевод, который прилегает непосредственно к левому предсердию, что дает возможность лучше просматривать мелкие структуры сердца. Противопоказано подобное исследование при наличии заболеваний пищевода пациента (варикозное расширение вен пищевода, кровотечения, воспалительные процессы и т.д.).

В отличие от трансторакальной, обязательным подготовительным этапом к проведению чреспищеводной ЭхоКГ является голодание пациентом в течение 4-6 часов перед непосредственным проведением процедуры. Помещаемый в пищевод датчик обрабатывается ультразвуковым гелем и зачастую находится в зоне расположения не более 12 минут.

Стресс-ЭхоКГ

Для того чтобы изучить работу человеческого сердца с физической нагрузкой во время ЭхоКГ по показаниям осуществляют:

Подобную нагрузку определенными дозами;
С помощью фармакологических препаратов вызывают усиленную работу сердца.

При этом исследуют изменения, происходящие с сердечной мышцей во время нагрузочных тестов. Отсутствие ишемии зачастую обозначает малый процент риска различных сердечно-сосудистых осложнений.

Поскольку подобная процедура может иметь характеристики необъективной оценки, используют эхо-программы, которые одновременно демонстрируют изображения на мониторе, записанные во время различных стадий обследования. Эта наглядная демонстрация работы сердца в спокойном состоянии и при максимуме нагрузки позволяет сравнивать данные показатели. Подобный способ исследования - это стресс-эхокардиография, позволяющая обнаружить скрытые нарушения в работе сердца, незаметные в состоянии покоя. Обычно вся процедура занимает около 45 минут, уровень нагрузки при этом подбирается для каждого пациента отдельно в зависимости от возрастной категории и состояния здоровья. В качестве подготовки к проведению стресс-ЭхоКГ можно назвать следующие действия пациента:

Одежда должна быть свободной, не сковывающей движения;
За 3 часа до стресс-эхо следует прекратить любые физические нагрузки и потребление пищи в больших количествах;
За 2 часа до обследования рекомендуется выпить воды и немного перекусить.

Типы исследований

Кроме различия по способу проведения, эхокардиография бывает трех типов:

Одномерная в М-режиме.
Двухмерная.
Допплеровская.

При эхокардиографии в М-режиме (от англ. Motion) датчик подает волны вдоль одной выбранной оси. В результате на экран выводится картинка с изображением сердца, полученная как вид сверху в режиме реального времени. Изменяя направление ультразвука, можно проверять желудочки, аорту (сосуд, выходящий из левого желудочка и поставляющий насыщенную кислородом кровь ко всем органам человека) и предсердие. По причине безопасности проведения процедуры, исследование может применяться для оценки функционирования сердца как взрослого человека, так и новорожденного.

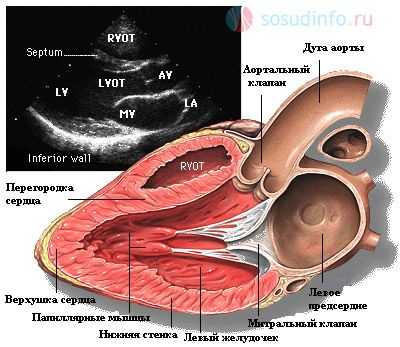

С помощью двухмерной ЭхоКГ врачами получается изображение в двух плоскостях. В ходе ее проведения ультразвуковая волна с частотой 30 раз за 1 сек. направляют по дуге в 90°, т.е. плоскость сканирования перпендикулярна четырехкамерной позиции. Меняя положение датчика, можно благодаря выводимой качественной картинке анализировать движение сердечных структур.

Проводимая же эхокардиография с допплеровским анализом позволяет определить скорость движения крови и турбулентность кровотока. Полученные данные могут нести информацию о пороках, наполнении левого желудочка. Основой допплеровских измерений является расчет изменения скорости движения объекта по отношению к изменению частоты отражаемого сигнала. При столкновении звука с движущимися эритроцитами частота меняется. Допплеровским сдвигом называют величину подобного изменения. Обычно этот сдвиг находится в рамках воспринимаемых человеком звуков и может воспроизводиться эхо-аппаратом в виде слышимого сигнала.

Видео репортаж из клиники, проводящей ЭхоКГ

Расшифровка ЭхоКГ

После проведения ультразвукового исследования с помощью эхокардиографа осуществляется расшифровка эхокардиограммы. Полностью и точно ее анализ может провести лишь кардиолог. Самостоятельное изучение полученных и продемонстрированных в заключении показателей может дать лишь примерное понимание общей картины. В зависимости от целей проведения, возраста и состояния пациента обследование может показать немного отличающиеся результаты.

В любом заключении после проведенной эхокардиографии встречается ряд обязательных показателей, цифры которых являются отображением строения и функций сердечных камер: указываются параметры левого и правого желудочка, межжелудочковой перегородки, предсердий, состояния клапанов сердца и перикарда (тонкой и плотной околосердечной сумки). Используя данные пособия «Нормы в медицине» (Москва, 2001 г.), можно вывести установленные нормы.

Параметры левого и правого желудочков

Основными показателями, определяющими нормальное состояние сердечной мышцы, являются данные о работе желудочков и перегородки между ними.

1. Параметры левого желудочка (ЛЖ) представлены 8 основными показателями:

масса миокарда ЛЖ (для мужчин норма составляет 135-182 г, для женщин - 95-141 г);
ИММЛЖ (индекс массы миокарда ЛЖ): 71-94 г/м2 для мужчин и 71-80 г/м2 для женщин;
КДО (объем ЛЖ в состоянии покоя): у мужчин 65-193 мл, у женщин 59-136 мл; КДР (размер ЛЖ в состоянии покоя) должен составлять 4,6-5,7 см и КСР (размер ЛЖ во время сокращения)− 3,1-4,3 см;
толщина стенки вне сокращений сердца при работе: 1,1 см. Если имеется нагрузка на сердце, то повышение показателя свидетельствует о гипертрофии, при которой толщина стенки желудочка увеличивается (параметр в 1,6 см и выше свидетельствует о значительной гипертрофии);
фракция выброса (ФВ) не должна быть меньше 55-60%. Фракцией выброса называют показатель, который указывает на объем выбрасываемой сердцем крови при каждом сокращении. Если показатель ФВ имеет меньшее значение, чем установленная норма, то это может свидетельствовать о сердечной недостаточности. Подобное явление является сигналом о неэффективном перекачивании крови с наличием застаивания;
ударный объем: 60-100 мл. Параметр определяет объем выбрасываемой крови за одно сокращение.

2. Нормальные показатели правого желудочка включают в себя толщину стенки в 5 мм, индекс размера от 0,75 до 1,25 см/м2 и размер желудочка в состоянии покоя от 0,75 до 1,1 см.

Нормы УЗИ для клапанов и перикарда

Расшифровка полученных результатов после исследования клапанов сердца считается более простой. Отклонение от норм может свидетельствовать о двух имеющихся процессах: стенозе либо недостаточности. Первое заключение говорит об уменьшении диаметра отверстия клапана, вследствие чего затрудняется прокачивание крови. Недостаточность же является противоположным процессом: створки клапана, препятствующие обратному движению крови, по каким-либо причинам не справляются с возложенными функциями. В таком случае кровь, направляемая в соседнюю камеру, имеет возврат, что, в свою очередь, делает работу сердца менее эффективной.

К распространенной патологии перикарда относят такой воспалительный процесс, как перикардит. При подобном отклонении возможно скопление жидкости или образование мест соединения (спайки) сердца с околосердечной сумкой. Норма жидкости составляет от 10 до 30 мл, при повышении же показателя свыше 500 нормальная работа сердца может затрудняться путем сдавливания.

Основной шаг к выявлению сердечно-сосудистых заболеваний - проведение УЗИ сердца. Ориентировочная стоимость подобной процедуры варьируется от 1400 руб. до 4000 руб. в зависимости от места расположения медицинского центра, имеющегося оборудования, репутации и квалификации специалистов. Расшифровать полученные результаты ЭхоКГ под силу квалифицированным врачам, которые способны на основании показателей поставить диагноз и назначить лечение. Попытки самостоятельно разобраться во всех цифрах заключения могут привести к нежелательным и ошибочным выводам.

Дополнительная хорда сердца у ребенка

Дополнительная хорда сердца у ребенка — это малая аномалия развития, которая представляет собой тяж, расположенный внутри желудочка. Возникает из-за наследственной или впервые возникшей генетической мутации, нарушающей дифференцировку кардиальных тканей во внутриутробном периоде. Протекает бессимптомно либо проявляется кардиалгиями, перебоями в работе сердца, повышенной утомляемостью. План диагностических мероприятий включает ЭхоКГ, ЭКГ, постановку функциональных нагрузочных тестов. Лечение бессимптомных хорд не проводится, при развитии осложнений назначают патогенетические препараты, иногда требуется помощь детских кардиохирургов.

МКБ-10

Общие сведения

Впервые патология была описана в 1893 г. и носила название «мышечный тяж». Современный термин появился позднее благодаря расположению образования, фактически пересекающего полость желудочка. По данным эхокардиографии, частота обнаружения хорд колеблется от 0,5% до 68% в популяции, что обусловлено отсутствием единых критериев диагностики. У мальчиков аномалия встречается в 2-3 раза чаще. Поскольку формирование дополнительной хорды у детей происходит во время внутриутробного развития, тяжи могут выявляться в любом возрасте. Пики заболеваемости отсутствуют.

Причины

Аномальные тяжи являются одной из разновидностей дисплазии соединительной ткани сердца (ДСТС), поэтому четкие этиологические факторы их появления не установлены. В современной педиатрии считается, что возникновение малых аномалий связано с действием неблагоприятных факторов в раннем внутриутробном периоде развития плода. Среди основных причин патологии можно выделить следующие:

Наследственность. Установлено, что некоторые варианты добавочных хорд передаются по аутосомно-доминантному типу, а значит, проявляются в каждом поколении, независимо от пола детей. Генетические мутации оказывают влияние на дифференцировку клеток миокарда, что и провоцирует формирование аномалии.
Тератогенные факторы. Вероятность развития дополнительной хорды повышается, если в первые месяцы беременности женщина подвергается действию ионизирующего излучения, радиации, неблагоприятных экологических условий. Спровоцировать аномалию могут некоторые инфекции, прием сильнодействующих медикаментов без назначения врача.
Патологии беременности. Вероятность появления дополнительных хорд коррелирует с частотой и тяжестью осложнений гестационного периода. Аномалии чаще возникают у детей, перенесших плацентарную недостаточность, внутриутробную гипоксию либо родившихся от матерей с хроническими соматическими заболеваниями.

Патогенез

Основная теория заключается в том, что образование дополнительной мышечной трабекулы происходит в процессе эмбрионального развития ребенка. Тяжи формируются из внутреннего слоя миокарда при отшнуровке сосочковых мышц. При нарушении дифференцировки клеток часть из них идет на создание папиллярных структур, а оставшиеся клетки организуются в добавочные хорды и располагаются внутри полости желудочка.

Морфологические изменения при дисплазии характеризуются изменениями структуры коллагеновых и эластиновых волокон, нарушением нормального соотношения гликопротеидов, протеогликанов и фибробластов. При этом наблюдается патология пространственной организации белков и белково-углеводных комплексов. Ряд авторов отводят важную роль гипомагниемии в патогенезе хорд и вызываемых ими симптомов.

Классификация

Выделение вариантов внутрисердечных хорд — дискутабельный научный вопрос, поскольку на сегодняшний день существует несколько классификаций. Гистологические исследования секционного материала дают возможность разделить тяжи в сердце на 3 вида:

фиброзно-мышечные (до 64%);
мышечные;
фиброзные.

Среди фиброзно-мышечных до 4,7% составляют образования, которые содержат проводящие кардиомиоциты.

А.А. Корженков предложил разделить хорды на 5 вариантов по локализации. Самые частые из них: поперечные (до 60% случаев) и диагональные (30-35%). К редким разновидностям внутрисердечных тяжей относят продольные (2-3%), множественные (1-2%), с тремя и более точками прикрепления (до 1%). Дополнения классификации включают определение длины и толщины образования, его расположения относительно основных анатомических ориентиров.

Симптомы

Для добавочных хорд сердца у детей характерна вариабельность течения: от бессимптомных вариантов, выявляющихся при инструментальной диагностике по другому поводу, до явных признаков нарушений сердечной деятельности и общего состояния. По наблюдениям врачей, малые аномалии являются основной причиной наличия функциональных сердечных шумов, которые хотя бы раз в жизни диагностируются у каждого второго-третьего ребенка.

Около 50% больных с дополнительными хордами иногда испытывают боли в сердце. Ребенок жалуется на покалывание, ноющие или давящие ощущения, которые не имеют четкой связи с физическими или эмоциональными нагрузками. Примерно с такой же частотой возникают аритмии, которые ощущаются как сильное сердцебиение или, наоборот, замирание сердца на несколько секунд, что сопровождается ухудшением самочувствия.

У многих детей наблюдается плохая переносимость физических нагрузок, утомляемость после коротких спортивных занятий в школе. При интенсивных тренировках возможны обмороки, длительное усиленное сердцебиение, повышенный прилив крови и жара к голове. Иногда ребенок ощущает нехватку воздуха, вследствие чего он начинает делать быстрые и глубокие вдохи. Среди атипичных эквивалентов одышки называют частую зевоту, покашливание, першение в горле.

Поскольку ДСТС обычно комбинируется с другими стигмами дизэмбриогенеза, у ребенка могут быть нарушения формы черепа и лица, неправильный разрез глаз, асимметрия туловища и конечностей. Изредка добавочные хорды выступают одним из проявлений синдрома Марфана: в таком случае ребенок имеет характерное астеническое телосложение, обвисшую истонченную кожу и другие патогномоничные симптомы.

Осложнения

Дополнительные хорды в 73% случаев ассоциированы с синдромом ранней реполяризации желудочков, что повышает риск развития пароксизмальной наджелудочковой тахикардии. При наличии ДСТС в 4-6 раз чаще встречается феномен предвозбуждения желудочков (Вольфа-Паркинсона-Уайта), который провоцирует тяжелые аритмии. Прослеживается четкая закономерность: чем ближе к базальной части межжелудочковой перегородки расположен тяж, тем выше его аритмогенность.

Ребенка с дополнительной хордой в сердце намного чаще беспокоят синкопальные состояния, обусловленные пароксизмами нарушений сердечного ритма и расстройствами регуляции сосудистого тонуса. У 30% обнаруживают геморрагический синдром, который развивается на фоне мезенхимальной дисплазии. Он проявляется кровоточивостью десен, частыми носовыми кровотечениями, у девочек-подростков дополнительной жалобой становятся длительные и обильные менструации.

Диагностика

При стандартном клиническом обследовании у детского кардиолога обнаруживаются неспецифические признаки кардиопатологии. Пальпация и перкуссия не дают ценных сведений, а при аускультации врач зачастую выявляет у ребенка функциональные систолические шумы. Для визуализации малых аномалий и детальной оценки сердечной деятельности эффективны следующие диагностические методы:

Лечение дополнительной хорды сердца у ребенка

Если дополнительная хорда не сопровождается нарушениями работы сердца, в детской кардиологии придерживаются выжидательной тактики, периодически проводят повторные обследования. Большинству пациентов с дополнительной сердечной хордой не требуется специальное лечение. Наличие кардиалгий, аритмий и других симптомов — показание к назначению патогенетической и симптоматической терапии. При комбинированных дисплазиях сердечной ткани требуется консультация кардиохирурга.

Прогноз и профилактика

В большинстве случаев хорды существуют бессимптомно или малосимптомно, не влияют на повседневную жизнь пациента. Прогноз благоприятный, если у ребенка отсутствуют другие дисплазии или пороки сердца. При наследственных или мультифакторных нарушениях соединительной ткани прогноз ухудшается. Учитывая неясность этиопатогенетических особенностей ДСТС, меры профилактики не разработаны.

1. Роль малых аномалий сердца в структуре врожденных пороков сердца/ О.В. Ефименко, Е.Д. Княжева// NovaInfo. — 2018.

2. Причины развития и распространенность недифференцированной дисплазии соединительной ткани у детей пубертатного возраста/ О.В. Сидорович// Современные проблемы науки и образования. — 2017.

3. Дисплазия соединительной ткани: основные клинические синдромы, формулировка диагноза, лечение/ Г.И. Нечаева, В.М. Яковлев// Лечащий врач. — 2008.

4. Аномально расположенные хорды: история. Эпидемиология, классификация, патогенез основных клинических синдромом/ В.И. Шишко// Журнал ГрГМУ. — 2007.

Эхокардиография (УЗИ сердца)

Медицинский редактор: Строкина О.А. - терапевт, врач функциональной диагностики.
Июль, 2019.

Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

бактериальный эндокардит (воспаление внутренней оболочки сердца);
пороки сердца - приобретенные и врожденные;
протезированные клапаны;
некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
опухоли сердца;
заболевания аорты; ;
шумы в сердце;
нарушения ритма сердца;
травмы грудной клетки;
профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

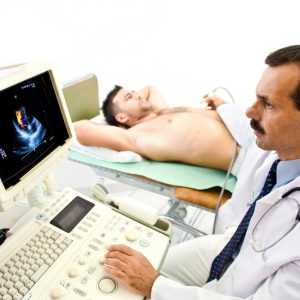

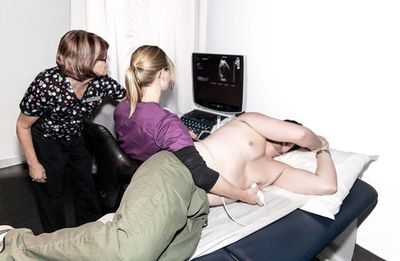

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

аллергия на лекарственный препарат;
аритмия;
боли в области сердца;
потеря сознания;
шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

крайне тяжелое состояние пациента;
заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

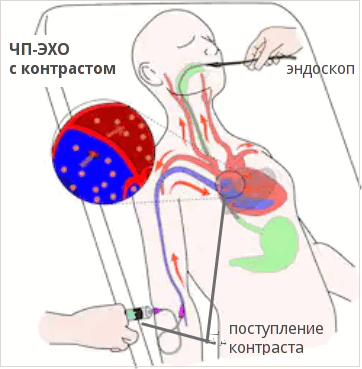

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

более четко определить размеры полостей сердца,
выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

остром коронарном синдроме;
нестабильной стенокардии;
инфаркте миокарда в острой стадии;
острой сердечной недостаточности III-IV степени;
тяжелой легочной гипертензии;
острых стадиях неврологических заболеваний;
неконтролируемой артериальной гипертензии;
нахождении пациента на ИВЛ;
беременности и грудном вскармливании;
аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

одномерный (М-режим),
двумерный (В-режим),
режим допплера (оценка скорости потоков крови в камерах и сосудах),
цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

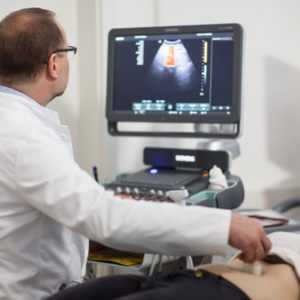

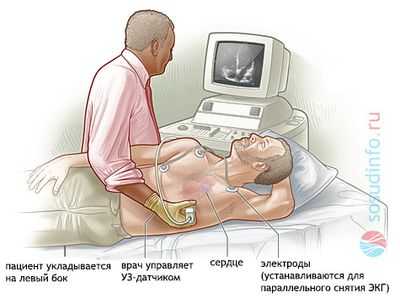

Трансторакальное УЗИ

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

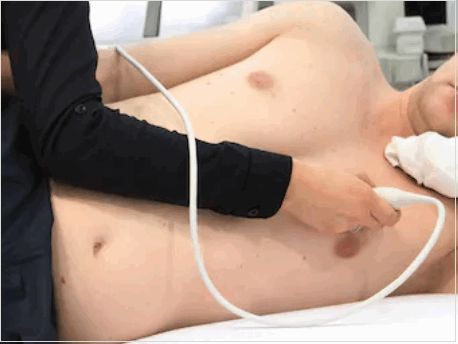

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Показатель	Значение для женщин				Значение для мужчин
Показатель	норма	незначительное нарушение	умеренное нарушение	значительное нарушение	норма	незначительное нарушение	умеренное нарушение	значительное нарушение
Толщина межжелудочковой перегородки	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Толщина задней стенки левого желудочка	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Масса миокарда левдого желудочка (ММЛЖ)	66-150 г	151-171 г	172-192 г	более 193 г	66-150 г	151-171 г	172-192 г	более 193 г
Индекс ММЛЖ (более значимый показатель - учитывает рост пациента)	43-95 г/м2	96-108 г/м2	109-121 г/м2	более 122 г/м2	49-115 г/м2	116-131 г/м2	132-148 г/м2	более 149 г/м2
Фракция выброса	более 55%	45-54%	30-44%	менее 30%	более 55%	45-54%	30-44%	менее 30%
Сократимость	не нарушена

В заключении пациент может обнаружить следующие термины:

акинез - отсутствие сокращения мышцы\стенки;
гипокинез - минимальное сокращение;
дискинез - асинхронность сокращений стенок;
гипертрофия - утолщение;
диастолическая дисфункция - нарушение расслабления сердечной мышцы;
систолическая дисфункция - нарушение сократительной способности миокарда;
дилатация - расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .

Структурная визуализация включает:

Визуализация перикарда (например, для исключения перикардиального выпота);
Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
Визуализация магистральных сосудов (рассечение аорты);
Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

Дает возможность определить причины развития хронической формы (ХСН)

Фракция выброса левого желудочка:

снижена (систолическая ХСН);
нормальная (диастолическая ХСН).

ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.

Размеры полостей сердца, особенно предсердий
Наличие тромбов
Оценка фракции выброса не всегда достоверна

ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:

опухолевая интоксикация;
кардиотоксичность химиопрепаратов;
кардиотоксичность лучевой терапии.

Показания к специализированной эхокардиографии для определения кардиотоксичности:

всем пациентам с онкологическими заболеваниями перед началом лечения;
получающим химиотерапию или лучевую терапию (после каждого курса);
получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).

Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:

Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда

Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.

Саидова М.А. Чреспищеводная эхокардиография: показания, техника проведения. - Болезни сердца и сосудов, №4 2007. Marwick T.H., пер. с англ.: к.м.н. Крикунова П.В. Рекомендации по применению эхокардиографии при артериальной гипертензии у взрослых: отчет Европейской ассоциации по сердечно-сосудистой визуализации (EACVI) и Американского эхокардиографического общества (ASE). Системные гипертензии. №2 2017. Ishak A Mansi, MD. Echocardiography. - Medscape, Jan 2014.

Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.

Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.

Что такое эхокардиография (ЭхоКГ)

Эхокардиография - один из наиболее информативных методов диагностики состояния сердца, его сократительной активности. Различные виды ЭхоКГ позволяют получить наглядное изображение органа и близлежащих кровеносных сосудов.

Эхокардиография - что это такое?

Эхокардиография (эхолокация сердца, УЗИ) - это ультразвуковой метод исследования, который используют в кардиологии, предназначен для оценки функций органа, скрытых патологий и отклонений.

Основные цели исследования:

оценить функциональные характеристики миокарда, отделов сердца;
сделать замеры полостей, определить уровень давления в них;
измерить толщину стенок, их структуру и целостность;
выявить скорость кровотока.

ЭхоКГ показывает наличие тромбов и уровень жидкости в полостях, врожденные и приобретённые пороки, опухоли, изменения направления, силы и скорости тока крови.

У эхокардиографии есть много преимуществ - это один из наиболее достоверных методов диагностики, абсолютно безопасный, безболезненный, не имеет побочных эффектов.

Показания к проведению эхокардиографии

Эхокардиографию проводят пациентам, которые страдают от болезней сердца, сосудов, или имеют предрасположенность к их развитию, метод подходит для оценки адекватности лечения заболеваний.

Когда необходимо делать ЭхоКГ:

гипертония;
врождённые, приобретённые пороки сердца;
частые обмороки, головокружение;
одышка, затруднённое дыхание, сильная отёчность, дискомфорт в правом подреберье;
перебои в частоте сердечного ритма, бледность кожи, синюшность губ, ушей, конечностей;
боль в груди, которая распространяется на левую часть шеи, руку, лопатку;
после инфаркта, травм и ушибов грудной клетки, оперативных кардиологических вмешательств;
для определения количества жидкости в перикарде.

Эхокардиография - один из обязательных методов диагностики при беременности, особенно если женщина диабетик, принимала сильные антибиотики и препараты против эпилепсии, её ближайшие родственники имеют пороки сердца. Сделать обследование необходимо после перенесённой краснухи, или при наличии антител в крови к этой инфекции, если ранее были выкидыши.

В некоторых случаях УЗИ сердца делают плоду ещё в утробе для выявления врождённых пороков, диагностику делают на 18-22 недели беременности.

Виды ЭхоКГ

Большинство видов УЗИ сердца проводят трансторакальным методом - путём исследования грудной клетки, в некоторых случаях зонд с датчиком ультразвуковых волн опускают в пищевод.

Какие разновидности ЭхоКГ существуют:

М-эхокардиография - одномерный вид диагностики, сердце отображается в виде графика. Такой метод используют редко, он предназначен для измерения размеров отделов сердца, оценки степень эффективности их работы.
В-эхокардиография - в процессе исследования луч ультразвука проходит под углом 90 градусов, что позволяет получить чёткую картинку, на которой можно рассмотреть все структуры сердца. Во время диагностики хорошо видно как сокращается и расслабляется миокард, насколько смыкаются и размыкаются клапаны. Специалист проводит оценку размеров сердца, объём каждой камеры, состояние стенок.
ЭхоКГ с цветным картированием и с допплеровским анализом - проводят для определения направления кровотока, прямое и обратное движение жидкости окрашено в разные цвета. Такой метод чаще всего проводят совместно с одномерным и двухмерным УЗИ.
Контрастное ЭхоКГ - в кровь пациента добавляют контрастный препарат, что позволяет более чётко увидеть контуры и наличие патологических изменений внутри сердца.
Стресс- ультрасонокардиография - так называется метод, который предназначен для оценки работы сердца при физических нагрузках, позволяет обнаружить скрытые патологические процессы. Диагностику проводят при подозрении на развитие ишемии, для оценки результатов терапии, определения степени сужения сосудистых стенок. Такой способ позволяет определить вероятность возникновения осложнений после кардиологических операций, УЗИ проводят до хирургического вмешательства.
Чреспищеводная эхокардиография - датчик ультразвуковых волн опускают через горло в пищевод. В процессе обследования выявляют нарушения функций протезированного клапана, диагностика необходима при подозрении на наличие тромбоза, аневризмы.

ЭхоКГ необходимо делать детям в 12-14 лет - во время активного роста сердце не всегда успевает перестраиваться, нагрузки на миокард возрастают.

Как подготовиться к исследованию

Для проведения ЭхоКГ трансторакальным способом особая подготовка пациенту не требуется.

За несколько часов до процедуры нужно воздержаться:

от кофе;
от курения;
от активных физических нагрузок;
постараться не нервничать.

Никакой сложности для пациента ЭхоКГ не представляет, нужно просто прислушиваться к указаниям диагноста.

Как делают трансторакальную эхокардиографию:

Пациенту нужно оголить верхнюю часть туловища, лечь на левый бок - это позволит получить более чёткую картинку.
На грудную клетку врач наносит гель для улучшения акустического контакта.
Диагност закрепляет датчики на различных позициях, чтобы подробно рассмотреть и зафиксировать состояние всех отделов.

При УЗИ со стрессовой нагрузкой сначала делают обычную эхокардиографию, потом на теле пациента закрепляют датчики - они фиксируют все функциональные изменения, передают их на экран. Человеку предлагают поработать на кардиотренажёре, нагрузки постепенно увеличивают.

Перед проведением чреспищеводного УЗИ врач обрабатывает ротовую полость раствором лидокаина, после чего пациенту нужно лечь на левый бок, в рот вставляют защитное кольцо, вводят эндоскоп.

Расшифровка результатов и нормы ЭхоКГ

Расшифровать самостоятельно результаты УЗИ сердца, существует множество видов интерпретаций патологий, разобраться в которых под силу только специалисту.

Таблица нормальных показателей

· женщины -71-81 г/кв. м.

Также оценивают состояние клапанов для выявления стеноза или их недостаточности, определяют признаки обратного кровотока. В сердце здорового человека жидкость, спайки в перикарде, признаки разрастания тканей клапанов отсутствуют.

Все показатели умножаются на коэффициенты, которые зависят от площади тела, индексы занесены в специальные схемы.

Где сделать эхокардиографию

УЗИ сердца желают в муниципальных медицинских учреждениях по направлению лечащего врача, в частных заведениях такое направление требуют не всегда. Диапазон цен довольно широк, стоимость зависит от уровня клиники, её места расположения, оборудования.

Сколько стоит ЭхоКГ:

Вид УЗИ	Цена (тыс. руб.)
Одномерное, двухмерное УЗИ, допплеровское исследование	1,3-4,2
Стресс-ЭхоКГ	3-8
Чреспищеводная эхокардиография	2-6

Какой врач делает Эхо сердца?

Кардиолог даёт направление на эхокардиографию при наличии шумов в сердце, обнаружении отклонений на ЭКГ. Эхо сердца проводит и делает расшифровку врач функциональной ультразвуковой диагностики.

Противопоказания

Для обычного ультразвукового исследования сердца особых противопоказаний нет, но у заядлых курильщиков, при наличии бронхиальной астмы, бронхита проводить процедуру сложнее. Эхокардиографию не проводят при наличии морфологических нарушений в строении грудной клетки, кожных воспалений, ран, травм на груди.

Противопоказания для чреспищеводной эхокардиографии:

варикоз, который затрагивает вены пищевода;
новообразования различного происхождения в местах прохождения эндоскопа;
диафрагмальная грыжа большого размера;
проблемы с шейным позвоночным отделом;
кровотечения в органах пищеварительной системы;
сильный рвотный рефлекс.

ЭКГ и ЭхоКГ - отличия и что лучше?

ЭКГ - первичный метод диагностики патологий сердечно-сосудистых патологий, часто такой процедуры достаточно, чтобы выявить отклонение основных показателей от нормы. Эхокардиограмма - более точный и наглядный вид обследования.

Основные отличия:

ЭКГ желают для оценки проводящих функций, ритма сердца. УЗИ позволяет оценить работу органа в целом.
ЭКГ - статичный график на бумажном носителе, ЭхоКГ - динамичная картинка сердца на мониторе.
ЭКГ позволяет выявить только нарушения сердечного ритма, некоторые патологии миокарда. При помощи эхокардиографии можно выявить практически все явные и скрытые структурные, функциональные отклонения.

ЭКГ - более дешёвый и доступный метод диагностики, провести обследование можно в любой государственной поликлинике.

Электрокардиография - один из лучших методов диагностики сердца и сосудов в современной медицине. УЗИ не причиняет дискомфорт пациенту, у него побочных эффектов, число противопоказаний минимальное. Недостаток - высокая стоимость, достоверность результата во многом зависит от оборудования и квалификации специалиста.

Эхокардиография (Эхо-КГ)

На сегодняшний день одним из основных методов диагностики заболеваний сердца является эхокардиография (Эхо-КГ). Это неинвазивное исследование, которое не оказывает негативного воздействия на организм, а потому может проводиться пациентам всех возрастных категорий, включая детей с рождения.

О том, что представляет собой эхокардиография, для чего она проводится, какие существуют виды этой процедуры, что может стать противопоказанием к ее проведению и как необходимо к ней готовиться, пойдет речь в этой статье.

Суть и цель проведения эхокардиографии

Эхокардиография или Эхо-КГ является неинвазивным методом обследования сердца с использованием ультразвука. Датчик эхокардиографа генерирует особые высокочастотные звуки, которые проходят через ткани сердца, отражаются от них, после чего регистрируются этим же датчиком. Информация передается на компьютер, который обрабатывает полученные данные и выводит их на монитор в виде изображения.

Эхокардиография считается высокоинформативным методом исследования, поскольку дает возможность оценить морфологическое и функциональное состояние сердца. С помощью этой процедуры возможно определить размеры сердца и толщину миокарда, их целостность и структуру, размеры полостей желудочков и предсердий, выяснить, соответствует ли норме сократимость сердечной мышцы, контролировать состояние клапанного аппарата сердца, обследовать аорту и легочную артерию. Также данная процедура позволяет проверить уровень давления в структурах сердца, выяснить направление и скорость движения крови в сердечных камерах и состояние внешней оболочки сердечной мышцы.

Данное кардиологическое обследование позволяет диагностировать врожденные и приобретенные пороки сердца, наличие свободной жидкости в сердечной сумке, выявить тромбы, изменение размеров камер, утолщение или истончение их стенок, обнаружить опухоли и какие-либо нарушения в скорости движения кровотока.
Уникальность такой информации заключается в том, что она получена неинвазивным путем, отражает метрические параметры работающего сердца, косвенно характеризует энергетические и метаболические возможности миокарда, а также позволяет оценить его резервные возможности и степень реструктуризации, ремоделирования сердца. При помощи данного метода возможна не только ранняя диагностика, но и прогнозирование послеоперационных осложнений у кардиохирургических больных.

Преимущества Эхо-КГ

Эхокардиография обладает целым рядом преимуществ по сравнению с другими видами обследования сердца.

Прежде всего, это абсолютно безболезненная и неинвазивная процедура, не вызывающая у пациента никакого дискомфорта, подобна УЗИ. Перед процедурой не проводятся никакие инъекции или любые другие подобные манипуляции.

Кроме того, процедура полностью безопасна для пациентов любой возрастной группы. Ее можно проводить детям, подросткам и беременным женщинам, поскольку ультразвук не оказывает никакого негативного воздействия на плод.

Эхо-КГ отличается доступностью, поскольку аппаратура для ее проведения присутствует практически в любом медицинском учреждении. Стоимость Эхо-КГ намного ниже, в сравнении с МРТ.

А самое главное преимущество этого вида обследования — это отличная информативность, с помощью Эхо-КГ можно рассчитать до 50 гемодинамических параметров, которые позволяют врачу получить максимум необходимых сведений и правильно подобрать терапию.

Показания и противопоказания для Эхо-КГ

Эхокардиография может быть рекомендована пациентам как при подозрении на наличие у них какой-либо сердечно-сосудистой патологии, так и в процессе терапии, чтобы оценить эффективность используемых препаратов.

Показаниями для проведения Эхо-КГ являются:

гипертония;
подозрение на присутствие врожденного или приобретенного порока сердца, в том числе и при наследственной предрасположенности к этому заболеванию;
частые головокружения, обмороки, одышка и отеки;
жалобы на «замирающее» сердце, на «перебои» в его работе;
боли за грудиной, особенно в том случае, если они иррадиируют в область левой лопатки или левую половину шеи;
инфаркт миокарда, диагностика стенокардии и кардиомиопатии, подозрение на опухоль сердца;
профилактическое обследование пациентов, которые часто испытывают эмоциональные и физические перегрузки;
изменения на ЭКГ и рентгенограмме грудной клетки, требующие уточнения морфологических изменений сердца.

Отдельно следует упомянуть о том, в каких случаях проведение эхокардиографии рекомендуется будущим мамам. Беременным Эхо-КГ следует провести, если:

у будущей матери имеются боли в прекардиальной области;
У пациентки диагностированы врожденные или приобретенные пороки сердца;
прекратились прибавки в весе или произошла резкая потеря веса;
появились немотивированные отеки нижних конечностей и одышка при незначительной физической нагрузке;
нарушение гемодинамики в период беременности.

Следует отметить, что абсолютных противопоказаний к проведению эхокардиографии практически не существует. При этом отдельные виды данного исследования не рекомендуются в тех или иных ситуациях, о которых речь пойдет ниже.

На сегодняшний день существует несколько видов эхокардиографии. Поэтому какую разновидность исследования проводить в каждом индивидуальном случае, решает врач-кардиолог.

Одномерная

Сегодня этот вид Эхо-КГ самостоятельно используется редко, потому что считается менее информативным, нежели другие. Во время процедуры изображение сердца не генерируется. Данные выводятся на экран в виде графика. С помощью М-эхокардиографии врач может определить объем полостей сердца и оценить их функциональную активность.

В-эхокардиография (двухмерная)

Во время проведения В-эхокардиографии данные всех структур сердца поступают в компьютер и выводятся на монитор в виде черно-белого изображения. Врач способен определить размеры сердца, выяснить объем каждой камеры, толщину стенок, оценить подвижность створок клапанов и то, как сокращаются желудочки.

Допплерэхокардиография

Как правило, это исследование проводят одновременно с В-эхокардиографией. Оно позволяет отследить кровоток в крупных сосудах и на клапанах сердца, выявить обратный кровоток и его степень, что может свидетельствовать о формировании патологических процессов.

Контрастная эхокардиография

Это исследование дает возможность более четко визуализировать внутренние структуры сердца. Пациенту внутривенно вводится специальное контрастное вещество, после чего процедура проводится как обычно. Такой подход позволяет изучить внутреннюю поверхность камер сердца. Противопоказанием для проведения этого исследования является индивидуальная непереносимость контраста и хроническая почечная недостаточность.

Для диагностирования скрытых патологий сердца, которые проявляются исключительно при физической нагрузке, используется особый вид исследования - стресс-эхокардиография. Она дает возможность выявить заболевания на ранних стадиях, которые не напоминают о себе, если пациент находится в состоянии покоя.

Проведение стресс-эхокардиографии рекомендуется для оценки состояния сосудов и их проходимости, для выяснения, насколько велик риск осложнений перед проведением оперативных вмешательств на сердце и сосудах. Также процедура проводится для того, чтобы определить, насколько эффективной является терапия ишемической болезни сердца и для определения дальнейшего прогноза при этом заболевании.

У стресс-эхокардиографии существует несколько противопоказаний. Ее нельзя проводить пациентам, страдающим дыхательной, почечной, печеночной или сердечной недостаточностью в тяжелой форме. Также она противопоказана при инфаркте миокарда, аневризме аорты и наличии в анамнезе тромбоэмболий.

Чреспищеводная эхокардиография

Это особый вид исследования, в ходе которого миниатюрный ультразвуковой датчик через ротоглотку по пищеводу вводится на необходимую глубину с помощью эндоскопа. Несмотря на очень маленькие габариты датчика, подобное исследование считается довольно сложным и проводится исключительно в специализированных медицинских центрах. Кроме того, к нему существуют особые показания. В частности, чреспищеводное исследование проводят в том случае, когда стандартное трансторакальное исследование не позволяет оценить состояние сердца и его структур. В частности, когда возникают сомнения в нормальном функционировании протеза сердечного клапана, при подозрении на аневризму аорты и дефект межпредсердной перегородки, а также в том случае, если у пациента был диагностирован эндокардит инфекционного характера и врач подозревает абсцесс корня аорты.

В то же время, у данного вида исследования имеются противопоказания со стороны верхнего отдела пищеварительного тракта, а именно при любых опухолевых образованиях пищевода, кровотечении из верхних отделов ЖКТ, наличии крупной диафрагмальной грыжи или расширении вен пищевода. Не следует проводить чреспищеводное исследование пациентам с тяжелым остеохондрозом шейного отдела позвоночника, при нестабильности шейных позвонков, с перфорацией пищевода в анамнезе. Осложнено проведение диагностики может быть у пациентов с заболеваниями щитовидной железы.

Подготовка к Эхо-КГ

Как правило, при проведении одно- и двухмерной эхокардиографии, а также допплерэхокардиографии, в какой-либо особой подготовке нет необходимости. В том случае, если назначается чреспищеводное исследование, существует ряд ограничений.

Так, последний прием пищи должен быть не позже, чем за шесть часов до процедуры. Пить тоже не рекомендуется. Непосредственно перед проведением манипуляции следует снять зубные протезы.

Накануне проведения чреспищеводного исследования лицам с лабильной нервной системой рекомендуется принять легкое успокоительное. После проведения процедуры пациенту понадобиться какое-то время на восстановление, поэтому до конца дня не следует перегружать себя работой. Необходимо также воздержаться от управления автомобилем.

Методика проведения исследования

Для проведения трансторакальной эхокардиографии пациента располагают в положении на левом боку, что обеспечивает сближение верхушки сердца и левой части грудной клетки и максимально точную визуализацию сердца — в итоге на мониторе видны сразу все четыре его камеры.

Врач наносит на датчик гель, благодаря которому улучшается контакт электрода с кожей. После этого датчик попеременно устанавливают сначала в яремную ямку, потом в зоне пятого межреберья, где максимально четко можно проконтролировать верхушечный толчок сердца, а потом под мечевидным отростком.

Разумеется, каждый врач стремится к тому, чтобы результаты исследования были максимально точными. При этом следует отметить, что то, насколько информативной будет процедура, зависит от трех основных факторов.

Прежде всего, следует учитывать анатомические особенности пациента. Серьезными препятствиями для ультразвука являются ожирение, деформация грудной клетки и другие подобные факторы. В результате полученное изображение может оказаться нечетким и не поддающимся надлежащей интерпретации. Для уточнения диагноза в таких случаях предлагается чреспищеводное обследование или МРТ.

Следует принимать во внимание и качество аппаратуры. Разумеется, более современное оборудование предоставит врачу больше возможностей получить достаточно информации о сердце пациента.

Наконец, следует учитывать компетентность специалиста, проводящего обследование. При этом важны не только его навыки технического характера (возможность расположить пациента в правильном положении и поместить датчик в нужную точку), но и умение проанализировать полученные данные.

При проведении стресс-эхокардиографии сначала пациенту делают обычную Эхо-КГ, а потом накладывают специальные датчики, которые проводят регистрацию показателей во время физической нагрузки. С этой целью используются велоэргометры, тредмил-тест, чрезпищеводная электростимуляция или медикаментозные препараты. При этом изначальная нагрузка является минимальной, а потом ее постепенно повышают, контролируя показатели артериального давления и пульса. Если самочувствие больного ухудшается, обследование прекращается.

Все это время непрерывно проводится электрокардиография, что дает возможность оперативно реагировать при возникновении каких-либо экстремальных ситуаций. Во время нагрузки пациент может ощущать головокружение, учащение пульса, дискомфорт в области сердца. После прекращения нагрузки пульс замедляется. Иногда для того, чтобы работа сердца полностью нормализовалась, требуется ввести другие медикаменты. При этом состояние пациента тщательно контролируется вплоть до полного восстановления.

Как правило, вся процедура длится около часа.

Проведение чреспищеводной Эхо-КГ начинается с орошения ротовой полости и глотки пациента раствором лидокаина для купирования рвотного рефлекса во время введения эндоскопа. После этого пациента просят лечь на левый бок, вставляют ему в рот загубник и вводят эндоскоп, через который будет осуществляться прием и подача ультразвука.

Осуществляет расшифровку результатов Эхо-КГ тот врач, который проводил исследование. Полученные данные он либо передает лечащему врачу, либо же отдает непосредственно пациенту.

Следует учитывать, что нельзя ставить диагноз, опираясь исключительно на результат эхокардиографии. Полученные данные сопоставляются с другой информацией, имеющейся в распоряжении лечащего врача: данными анализов и других лабораторных исследований, а также имеющейся клинической симптоматикой у пациента. Рассматривать эхокардиографию как полностью самостоятельный метод диагностики нельзя.

Проводят стандартную эхокардиографию как в государственных медицинских учреждениях (поликлиниках и больницах), так и в частных медицинских центрах. Для записи на обследование следует предоставить направление лечащего врача или врача-кардиолога.

Более специфические разновидности Эхо-КГ — чреспищеводное исследование или стресс-эхокардиографию — можно пройти только в специализированных медицинских учреждениях, поскольку для их проведения требуется специальное оборудование и персонал, который прошел особую подготовку.

Эхокардиография у детей

Как уже отмечалось выше, неоспоримыми достоинствами Эхо-КГ является неинвазивность, безболезненность и полная безопасность этой методики кардиологического исследования. Манипуляция не связана с лучевой нагрузкой, не провоцирует никаких осложнений. Поэтому при наличии соответствующих показаний исследование может быть рекомендовано не только взрослым, но и детям.

Диагностика поможет своевременно обнаружить врожденную патологию у детей раннего возраста, что, в свою очередь, даст возможность подобрать максимально эффективное лечение. В результате ребенок сможет в будущем вести абсолютно полноценную жизнь.

Показаниями для проведения эхокардиографии ребенку являются:

шумы в сердце;
появление одышки либо при физической нагрузке, либо в состоянии покоя;
синюшность губ, зоны носогубного треугольника, кончиков пальцев;
снижение или полное отсутствие аппетита, слишком медленная прибавка веса;
жалобы на постоянную слабость и усталость, внезапные обмороки;
жалобы на частую головную боль;
дискомфорт за грудиной;
снижение или повышение показателей артериального давления;
появление отеков на конечностях.

Принимая во внимание тот факт, что метод является безопасным, проводить эхокардиографию малышам можно не один раз, чтобы проследить развитие болезни или оценить, насколько эффективным является лечение. В том случае, если были выявлены какие-то патологические изменения, проводят исследование как минимум раз в год.

Подготовка и проведение процедуры детям

Как и взрослые пациенты, дети не нуждаются в какой-либо предварительной подготовке. Желательно, чтобы в течение трех часов перед проведением исследования ребенок ничего не ел, потому что при полном желудке наблюдается высокое стояние диафрагмы, что может исказить результат.

Родителям следует взять с собой результаты сделанной накануне электрокардиограммы, а также результаты исследований, которые проводились ранее. В обязательном порядке малыша следует психологически подготовить к процедуре, объяснив, что никто не собирается причинять ему боль.

Для того, чтобы провести процедуру, малыша раздевают до пояса и укладывают на левый бок на кушетку. После того, передвигая по грудной клетке датчик, врач изучает полученное изображение.

Эхокардиография плода

Существуют модели эхокардиографов, с помощью которых можно провести исследование плода, находящегося в матке. При этом ни матери, ни будущему ребенку не будет нанесено никакого вреда.

Как правило, Эхо-КГ плода (пренатальная или фетальная эхокардиография) проводится в период от 18 до 22 недели беременности. Его основная цель — это своевременное выявление врожденного порока сердца у плода. Исследование обеспечивает возможность проверить внутрисердечный ток крови ребенка в материнской утробе и динамическое наблюдение вплоть до его рождения. В результате акушер-гинеколог может спланировать проведение родов, а кардиологи получают возможность начать лечение ребенка сразу после рождения.

Эхокардиография плода проводится в том случае, если врожденный порок сердца имеется у близких родственников пациентки, некоторых заболеваниях беременной, при которых увеличивается вероятность врожденных пороков у плода (сахарный диабет, системные заболевания соединительной ткани, эпилепсия). С профилактической целью проводят Эхо-КГ плода, если в первом триместре мать принимала антибиотики или противосудорожные препараты. Проводится диагностика также, при возрасте матери старше 35 лет. Также показанием является выявленные во время ультразвукового исследования на сроке двадцать недель отклонения.
Таким образом, антенатальное выявление врожденных пороков сердца и сосудов позволяет квалифицированно подходить к решению вопроса о тактике ведения больных детей, что крайне важно, особенно в аспекте снижения младенческой смертности по причине врожденных пороков сердца. Именно поэтому разрабатываются методологические алгоритмы исследования плода методом допплер Эхо-КГ, определяются оптимальные сроки проведения пренатальной Эхо-КГ, которые позволяют всесторонне исследовать гемодинамику плода в норме и при наличии кардиальной патологии, а также оценивать нарушения гемодинамики в единой функциональной системе «мать-плацента-плод».

Читайте также:
