ЭКГ трех стандартных отведений. Грудные отведения электрокардиограммы

Добавил пользователь Валентин П.
Обновлено: 14.12.2024

Электрокардиография - инструментальный метод диагностики, позволяющий исследовать электрические поля, возникающие при сердечных сокращениях. Преимуществом метода считается его относительная дешевизна и ценность полученных данных во время проведения процедуры. С ее помощью удается определить частоту сердечных сокращений, нарушения в работе миокарда и сердечной проводимости, оценить физическое состояние сердечной мышцы.

Во время проведения ЭКГ используется такое понятие, как электрокардиографические отведения (разница потенциалов в электрокардиографии). Во время диагностики болезней сердца применяют отведения ЭКГ в области рук, ног и грудины.

Показания к проведению электрокардиографии

Использование ЭКГ показано в следующих случаях:

при плановых обследованиях, профилактических осмотрах;
для оценки состояния сердечной мышцы у пациентов перед предстоящим хирургическим вмешательством;
во время обследования пациентов с такими болезнями, как сахарный диабет, патологии легких, щитовидной железы, заболеваниях эндокринной системы;
для диагностики артериальной гипертензии;
во время постановки диагноза при ишемии сердца, мерцательной аритмии, для выяснения, какая стенка органа поражена;
для выявления пороков сердца у новорожденных и взрослых пациентов;
при обнаружении нарушения сердечного ритма и проводимости сердечных импульсов;
с целью контроля состояния сердечной мышцы во время проведения медицинского лечения.

Важно! Норма или отклонения полученных данных определяется исключительно специалистом, обладающим необходимыми знаниями в данной области.

Электрический потенциал в ЭКГ

Многие пациенты интересуются, почему при исследовании сердечной мышцы электроды прибора располагают не только на грудь, но и в области конечностей? Чтобы понять это, следует выяснить некоторые особенности функционирования органа. Сердце во время сокращений синтезирует определенные электрические сигналы, создавая некое электрическое поле, распространяющееся по всему организму, включая правые и левые конечности. Данные волны расходятся по телу концентрическими окружностями. При измерении потенциала на их любом участке, электрокардиограф покажет равные значения потенциала. Одинаковый электрический потенциал в любой точке называют в медицинской практике эквипотенциальными. Вышеописанные измерения проводят в области кистей рук и ног.

Во время проведения электрокардиографии используются специальные датчики, фиксирующиеся на груди и конечностях больного

Другой такой окружностью является грудная клетка человека. Данные электрокардиографии часто записывают с поверхности сердечной мышцы (при открытом хирургическом вмешательстве в области сердца), от других отделов проводящей системы органа, например, от пучка Гиса и других. То есть запись кривой линии ЭКГ выполняется с помощью регистрации показателей электрических сигналов грудной клетки и конечностей. При этом врачи получают кардиограмму, записанную во всех отведениях, так как электрические потенциалы сердечной мышцы как бы отводятся от определенных частей тела.

Виды отведений

Наиболее часто применяют 12 отведений ЭКГ. Сюда относят:

три стандартные отведения;
три усиленные;
шесть отведений от груди.

ЭКГ в 12-ти отведениях имеет диагностическую ценность, используется во время проведения электрокардиографии с целью оценки состояния сердца и выявления его различных заболеваний.

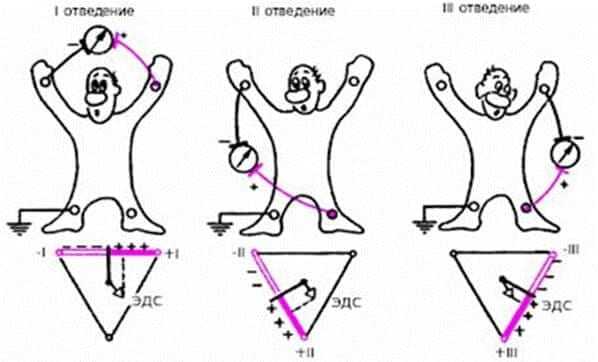

Отведения стандартного типа

Каждая из конкретных точек электрического поля обладает собственным потенциалом. Электрокардиография позволяет зафиксировать разность потенциалов в нескольких измеряемых точках.

Стандартные отведения регистрируются следующим образом:

1 отведение - при этом положительный электрод фиксируют на левой руке, отрицательный на правой руке;
2 отведение - датчик со значением плюс на левой ноге, отрицательный электрод на правой руке;
3 отведение - на левой ноге прикрепляют положительный электрод, на левой руке - отрицательный.

Показатели первого, второго и третьего отведения отвечают за работу того или иного участка сердечной мышцы.

Во время ЭКГ основным типом считаются стандартные отведения

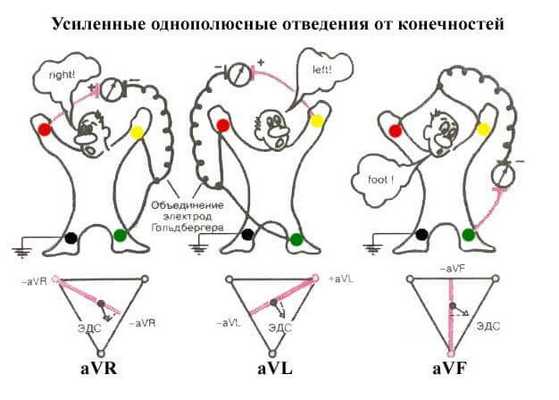

Отведения усиленного характера

Данные фиксируются благодаря получению разницы между электрическим потенциалом одной из конечностей, в область которой прикрепляется положительный электрод, и средними показателями потенциалов других конечностей.

Такие отведений на схеме обозначаются сочетанием букв aVF, aVL и aVR.

Соединение электрического центра сердечной мышцы с областью прикрепления электрода определяет ось усиленных однополюсных отведений. Эта ось делится на две равные части. Одна из них положительная, направлена к активному электроду. Вторая - отрицательная, направлена в сторону электрода Гольдберга с отрицательным зарядом.

Отведения грудного отдела

Отведения электрокардиографии в области грудной клетки обозначаются буквой V, предложены Вильсоном. Во время проведения электрокардиографии применяют 6 грудных отведений. Для этого электрод размещают на той или иной точке грудной клетки. Грудные отведения ЭКГ схематически обозначаются сочетанием латинских букв и цифр.

Область прикрепления электродов:

область четвертого межреберного отдела справа от грудной клетки - V1;
область четвертого межреберного отдела слева от грудной клетки - V2;
область между V2 и V4 - V3;
средняя линия ключицы и пятое межреберное пространство - V4;
передняя подмышечная линия и область пятого межреберья - V5;
средняя часть подмышечной области и пространство шестого межреберья - V6.

Грудные отведения располагаются в области грудины больного

Использование ЭКГ в 12 отведениях наиболее распространенный вариант. Электрокардиографические нарушения в каждом из них определяют общую электродвижущую силу сердца, то есть выступают следствием одновременного влияния на отведение изменяющегося электрического потенциала в стенках сердца, отделах желудочков, верхней части органа и в его основании.

Дополнительные отведения

Для получения более точных сведений о состоянии сердечной мышцы во время электрокардиографии используют дополнительные отведения по Нэбу. Для проведения этого вида диагностики применяют датчики, которые обычно используют для стандартных отведений.

Данные отведений по Нэбу помогают выявить патологические состояния, связанные с нарушениями миокарда заднего отдела органа, передней стенки и верхних отделов сердца.

Важно! Часто дополнительные отведения являются необходимыми для постановки диагноза при том или ином заболевании.

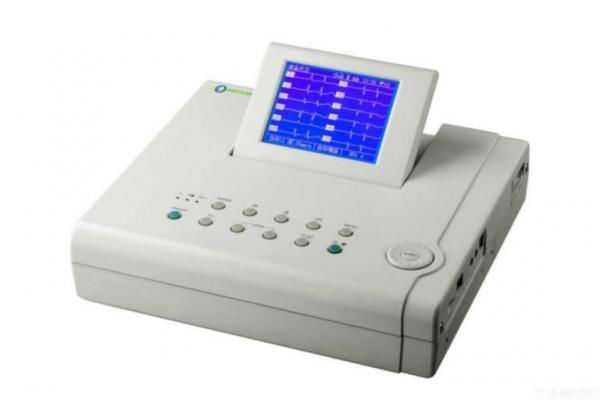

Как работает электрокардиограф

Электрокардиограф - это прибор, предназначенный для выявления различных патологий и заболеваний сердечной мышцы. Основан метод диагностики на получении разницы электрических потенциалов. При нормальной работе сердца эта разница выражена слабо или отсутствует.

Большинство стандартных аппаратов оснащены 12 кабелями отведений и 10 электродами. Во время проведения процедуры 6 электродов крепятся на грудной клетке больного, остальные 4 на нижних и верхних конечностях. Электрические импульсы проходят по электродам в отведения. При этом прибор фиксирует данные, записывая их в виде графика. Полученная кардиограмма используется для постановки диагноза.

Электрокардиограф - прибор, позволяющий зафиксировать электрические импульсы сердца на бумаге в виде графика

Расшифровка данных проводится врачом, с их помощью определяют следующие показатели:

частоту сердечных сокращений;
дефекты сердечной проводимости;
какая стенка сердца поражена;
регулярность сокращений;
обменные нарушения электролитного баланса органа;
нормальное или патологическое состояние миокарда;
физическую оценку состояния сердечной мышцы.

Электрокардиография позволяет выявить как серьезные патологии и пороки сердца, так и незначительные нарушения, не требующие серьезного лечения.

Чаще для диагностики используют стандартную схему проведения, но в медицинской практике могут применяться несколько видов электрокардиографии:

внутрипищеводная - при этом больному вводят активный электрод в пищевод. Данный вид исследования используется для дифференциальной диагностики наджелудочковых нарушений с желудочковыми;
электрокардиография по Холтеру - процедуру повторяют на протяжении длительного времени, фиксируя и сравнивая полученные данные;
велоэргометрия - проведение процедуры во время физической нагрузки на организм (с помощью велотренажера);
электрокардиография с высоким разрешением и другие методы.

Каждый из видов лабораторного исследования назначается врачом в соответствии с особенностями течения заболеваний и показаниями у больного.

Нужна ли подготовка к ЭКГ

Специфической подготовки к проведению ЭКГ не требуется, но для того чтобы получить максимально правильные результаты исследования стоит учитывать несколько аспектов. За день до проведения диагностики специалисты рекомендуют:

хорошо выспаться;
постараться исключить чрезмерные эмоциональные переживания;
внутри-пищевую электрокардиографию проводят исключительно на голодный желудок;
за несколько часов до исследования рекомендуется сократить прием жидкости и пищи;
во время диагностики нужно снять одежду, расслабится, не нервничать.

Накануне перед процедурой следует отказаться от курения, употребления алкоголя.

Во время процедуры ЭКГ больному рекомендуется расслабиться, ровно дышать

Не стоит заниматься спортом и тяжелой физической работой. Если необходим прием тех или иных препаратов, это обязательно оговаривается с лечащим врачом. Кроме этого, не рекомендуется посещать сауну, баню, выполнять другие процедуры, связанные с воздействием тепла на организм.

Важно! Особой подготовки перед проведением электрокардиографии не требуется, но соблюдение вышеперечисленных советов поможет получить наиболее точные данные любого из видов ЭКГ.

Как расшифровывается ЭКГ

Анализ кардиограммы расшифровывается исключительно специалистом. Показатели включают зубцы P, Q, R, S, T и сегменты ST и PQ. В свою очередь, зубцы, направленные вверх, называют положительными, вниз - отрицательными.

Основные показатели ЭКГ:

источник возбуждения при нормальном состоянии сопровождается синусовым ритмом;
частота ритма - промежуток между R зубцами не более 10%;
нормальная частота сокращений сердца - 60-80 ударов/мин;
поворот электрической оси сердечной мышцы - от полугоризонтального до полувертикального;
R зубец сопровождается положительным характером;
T зубец - должен быть положительным;
участок PQ - от 0.02 до 0.09 сек;
участок ST - проходит по изолинии, в норме могут быть отклонения не более чем на 0.5 мм.

Электрокардиография - это часто используемый в медицинской практике метод, позволяющий за короткий отрывок времени получить подробную информацию о состоянии сердца и некоторых других органов. Данные, полученные во время диагностики, применяются для выявления многих заболеваний, помогают своевременно начать лечение, предотвратить серьезные осложнения.

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа-Паркинсона-Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

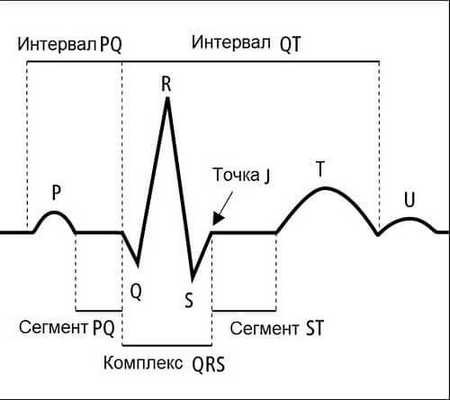

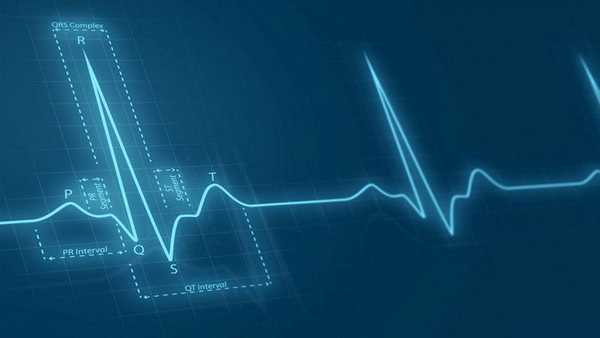

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

Техника снятия ЭКГ

Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.

Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов.

Любой электрокардиограф имеет:

входное устройство;
усилитель биопотенциала сердца;
регистрирующее устройство.

Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.

Портативный 12-канальный электрокардиограф с 7” сенсорным экраном.

Быстродействие и эффективность - отличительные характеристики 12-канального электрокардиографа с большим сенсорным экраном предназначен для больших объемов работы - в больницах, где..

CARDIOVIT АТ-102 plus полностью отвечает клиническим требованиям, имеет расширенный функционал (ЭКГ покоя, интерпретация, нагрузочные тесты, спирометрия, определение пейсмейкера), аккумулятор..

Электрокардиограф с сенсорным экраном MS-2015, созданный компанией SCHILLER, упрощает интерпретацию ЭКГ и оптимизирует рабочий процесс за счет функции формирования отчетов. MS-2015 предназначен для..

CARDIOVIT AT-101 - это 3-х канальный электрокардиограф со встроенным термопринтером и экраном, широко используется как в стационарах, так и в машинах скорой помощи.

Техника снятия ЭКГ: алгоритм

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).
Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа.

Общепринятая маркировка проводов электрокардиографа:

красный — правая рука;
желтый — левая рука;
зеленый — левая нога;
черный — правая нога (заземление пациента);
белый — грудной электрод.

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

красный — для подключения к электроду V1;
желтый — к V2;
зеленый к V3;
коричневый — к V4;
черный — к V5;
синий или фиолетовый — к V6.

Чаще всего ЭКГ регистрируют в 12 отведениях:

стандартных (двухполюсных) отведения (I, II, III);
3 усиленных однополюсных отведения;
6 грудных отведений.

Стандартные (двухполюсные) отведения ЭКГ

I стандартное отведение — левая рука (+) и правая рука (-);
II стандартное отведение — левая нога(+) и правая рука (-);
III стандартное отведение — левая нога (+) и левая нога (-).

Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.

Формирование трех стандартных электрокардиографических отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Усиленные однополюсные отведения от конечностей

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

aVR — отведение от правой руки;
aVL — от левой руки;
aVF — от левой ноги.

Формирование трех усиленных однополюсных отведений от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.

Грудные отведения

Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:

V1 — активный электрод располагают в IV межреберье у правого края грудины;
V2 — в IV межреберье у левого края грудины;
V3 — между IV и V межреберьями по левой окологрудинной линии;
V4 — в V межреберье по левой среднеключичной линии;
V5 — в V межреберье по передней подмышечной линии;
V6 — и V межреберье по средней подмышечной линии.

Выбор усиления электрокардиографа

При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей.

Пусть не забудется вовек, что сделал в дни войны обычный человек. Солдат, крестьянин, юноша и мальчик. Они столь сильно верили в удачу, в страну, в себя и точно знали — Россию никому бы не отдали. Пусть в этот день взлетает ввысь салют, пускай сегодня песни тех далеких лет поют. С Днем Победы!

Приглашаем Вас посетить и принять участие в работе - V Медицинского форума-выставки «Неделя здравоохранения в Республике Башкортостан» с 7 по 10 апреля 2020 г. в Уфе, в выставочном комплексе «ВДНХ-ЭКСПО».

20-22 марта - беспрецедентное событие!! II ежегодная Конференция «PreventAge-медицина - перекрёсток 7 дорог» «Современные возможности и перспективы онкопревенции и комплементарных методов в онкологии»

Приглашаем Вас принять участие в очередном мероприятии, продолжающем образовательные традиции Казанской школы травматологов-ортопедов.

В рамках конференции в формате 3D параллельно на трех экранах будут транслироваться около 30 оперативных вмешательств по большинству патологий мочевыводящих систем человека.

XII международный симпозиум по спортивной медицине и реабилитологии под эгидой Первого МГМУ им. И.М. Сеченова. 19-20 октября, Москва. Два дня, более 30 докладов, мастер-классы, выставочная экспозиция.

Консультация по оснащению медицинского учреждения

Электрокардиография, ЭКГ - Диагностика

Электрокардиография - доступная и распространённая диагностическая методика сердечной патологии. Основана на регистрации электрических импульсов, возникающих в процессе работы сердечной мышцы и достигающих поверхности кожи. Для исследования применяют четыре главных электрода, которые размещают на запястьях и лодыжках, а также ещё от 1 до 6, помещаемых на переднюю поверхность грудной клетки.

В нашей клинике, в 2 минутах ходьбы от м. Щукинское, можно сделать ЭКГ на многоканальном аппарате SCHILLER Cardiovit AT-102

Запись по телефону

Людям знакомы специальные резиновые «браслеты» с электродами, которые помещают на руки и на ноги, а также присоска для груди. В Клинике Восстановительной неврологии процесс исследования отличается. Электроды представляют собой устройства наподобие пуговицы, на которой имеется липучка. При помощи её электроды приклеиваются сразу к коже.

В нашей клинике, как и во многих медицинских учреждениях, используются компьютеры и цифровая обработка ЭКГ. Благодаря этому, результат можно увидеть воочию на экране, а затем интересующий участок электрокардиографической кривой распечатать или сохранить в базе данных.

Методика проведения ЭКГ

В настоящее время применяется 12 отведений электрических потенциалов с поверхности сердца, этот набор считается стандартом проведения ЭКГ.

Главными выступают три, так называемых стандартные биполярные отведения. Они регистрируют разность потенциалов, имеющую место между правой и левой руками, между одной из рук и левой ногой. Электрод на левой ноге играет роль заземления.

Три униполярных отведения подразумевают аналогичное расположение электродов, но при этом отведение осуществляется только от одного из них, остальные электроды играют роль заземления.

При грудных отведениях, ЭКГ диагностика осуществляется при помощи грудного электрода, который помещается поочерёдно в 6 точек, расположенных на передней поверхности грудной клетки. Для удобства и сокращения времени исследования, устанавливаются сразу 6 электродов на присосках. Каждый в свою точку.

Такой набор отведений позволяет получить максимум информации о состоянии сердечной мышцы и точно установить очаг поражения.

Кроме того, существуют такие модифицированные методы ЭКГ, как исследование с физической нагрузкой (обычно с велоэргометрией на велосипедном симуляторе), холтеровское мониторирование - запись ЭКГ в течение суток.

Такие виды исследований сердечной деятельности также выполняются в нашей клинике.

Расшифровка кардиограммы

Результат ЭКГ предстаёт перед врачом в виде набора из 12 кривых, соответствующих 12 отведениям. По рисунку, деталях этих кривых, врач способен решать следующие задачи:

выявление нарушения ритма сердечных сокращений и проводимости мышцы;
гипертрофии миокарда, его ишемии, нарушения содержания электролитов;
установление места и распространённости очага при инфаркте миокарда;
оценка признаков инфаркта миокарда в динамике;
определение эффекта от принимаемых больным препаратов для лечения инфаркта миокарда;
оценка функционирования установленного кардиостимулятора.
оценка состояния сердца при различных заболеваниях, например, таких, как остеохондроз, радикулит, инсульт.

Все эти вопросы успешно решаются в нашей клинике.

Была ли эта статья полезна?

Вы можете подписаться на нашу рассылку и узнать много интересного о лечение заболевания, научных достижений и инновационных решений:

Клиника восстановительной неврологии проводит консультации, диагностику, комплексное лечение с индивидуальным подходом для активации и стимуляции мозга.

123182 г. Москва, ул. Маршала Василевского, д. 13, корп. 3, под. 2

357501 г. Пятигорск, ул. Козлова, д. 8 ОФИС 1

Информация на сайте носит исключительно ознакомительный характер. Все материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями ст. 437 ГК РФ. Для получения точной информации обратитесь к сотрудникам клиники или посетите нашу клинику.

18+ Информация, представленная на сайте, не может быть использована для постановки диагноза, назначения лечения и не заменяет прием врача.

Электрокардиография - теория и практика

Электрокардиография (ЭКГ) входит обязательной частью в алгоритм диагностики патологии сердечно-сосудистой системы, головного мозга (в том числе инсульта). Также дает функциональную характеристику работы сердца, его возможностей и запаса прочности.

Методика проста, досконально изучена и доступна в любом медицинском учреждении. Но мало записать ЭКГ, ее еще нужно правильно расшифровать. Здесь от врача требуется опыт и внимательность.

Техническое обоснование методики

ЭКГ основана на регистрации электрических потенциалов, которые возникают в сердечной мышце при ее ритмичных сокращениях. Человеческое ухо слышит это как стук сердца.

Для регистрации электрических импульсов, генерируемых сердечной мышцей, применяется прибор электрокардиограф. Аппараты разные, обладают разными возможностями. Аппаратура на цифровых технологиях помогает представить информацию, полученную во время ЭКГ в удобном виде, и даже сразу предлагает вероятный диагноз

Результат ЭКГ представляет собой особый график, который бывает сложно правильно интерпретировать. Но если расшифровку сделать профессионально, то можно составить мнение не только о функции сердца, но и процессах, происходящих во всем организме.

Одна лишь запись кардиограммы не позволяет сделать однозначные выводы о состоянии пациента. Поэтому ЭКГ дополняет комплекс обследования неврологического больного. Ее данные синхронизируются с другими инструментальными методиками.

Регистрировать электрические импульсы сердца научились после того, как были изобретены специальные усилители микротоков.

Попытки улавливать потенциалы мышц сердца (миокарда) в процессе сокращения и расслабления, предпринимались с XIX века.

Теоретическое обоснование методики

Сердце - мышечный орган. Его сокращение и расслабление сопровождаются изменениями электрических потенциалов внутри кардиомиоцитов и в межклеточном пространстве.

Изоэлектрические потенциалы сердца изменяются в зависимости от его состояния. Их регистрацию применяют в клинической практике с диагностической целью для выявления патологии сердечной мышцы. Как функционального (отмечается при вегетососудистой дистонии), так и органического (инфаркт, кардиосклероз), характера.

Откуда берется микроимпульс

Электрические импульсы возникают в сердечной мышце вследствие того, что ее клетки (кардиомиоциты), постоянно обмениваются с внеклеточной средой ионами натрия, калия, хлора и кальция. На определенном этапе возникает критическая разница потенциалов между внутренностью клетки и внешним пространством, что и приводит к возникновению короткого электроимпульса.

Каждая отдельная мышечная клетка, мышечное волокно и, соответственно, сердце в целом, являются источниками тока. Их электродвижущую силу можно измерить, поместив электрод непосредственно на мышцу, или недалеко от нее.

Упрощенно, сердце представляет собой электрический диполь. Два разноименных полюса его соединяются силовыми невидимыми линиями, в совокупности образующими электромагнитное поле вокруг органа.

Чтоб полно оценить электродвижущую силу, создаваемую диполем, необходимо помещать электроды для регистрации импульсов в разных областях этого поля.

Сердце, по сути, идентично источнику электрического поля, элементу питания с положительным и отрицательным полюсом. Между которыми ритмически проходит разряд, сопровождающийся сокращением мышцы.

Поэтому результат ЭКГ будет формироваться направлением силовых линий диполя и осью, на которой располагается электрод.

Что записывает электрокардиограф

Миокард состоит из мышечных клеток и волокон, в каждом имеется свое направление движения импульса, разряда. Направления движения импульса в отдельных таких элементах различаются. Поэтому на ЭКГ мы регистрируем суммарный потенциал кардиомиоцитов в конкретный момент времени. В результате отслеживаем вектор движения электроимпульса сердца.

В момент возбуждения мышцы сердца происходит сложное движение этого вектора в трех плоскостях пространства. По направлению от начальной точки сокращения (в норме - правое предсердие), через желудочки и до конечной - межжелудочковой перегородки.

Наглядно в графическом виде, движение этого вектора представляется при регистрации ЭКГ в одном из отведений, о которых расскажем ниже.

Эйнтховен предложил классические три отведения от конечностей. С их помощью оценивается движение вектора импульса сердца в плоскости, перпендикулярной земле (фронтальной). Для практической медицины эти данные имеют первоочередное значение.

Устанавливаемые прямо на грудную клетку электроды (по Вильсону), регистрируют путь импульса в горизонтальной плоскости. То есть, параллельной земле. Их данные предоставляют больше данных о характеристиках желудочков.

График ЭКГ

Результирующий импульс, вектор, улавливается и выводится в визуальном виде электрокардиографом.

В зависимости от типа прибора - на дисплей или бумагу. Результат при этом имеет сложной кривой линии с направленными вверх и вниз зубцами. На рисунке это P, Q, R, S, T. Зубец U бывает непостоянным и регистрируется у отдельных людей.

Высота и глубина зубцов на электрокардиограмме определяется не только силой генерирующих их импульсов, но и удаленностью электрода от их источника. С удалением от источника тока, электрод воспринимает импульсы как более слабые. На расстоянии свыше 12 см, эта зависимость прослеживается нечетко.

Отведения записи ЭКГ

В специализированных учреждениях еще применяют чреспищеводные электроды и два, помещаемые на спину. В рутинной клинической практике их не используют.

Впервые зарегистрировать биоэлектрические импульсы сердца с помощью двух электродов, удаленных от него, удалось в 1887 году голландцу Виллему Эйнтховену.

Затем добавили грудные монополярные электроды (предложил американец Вильсон). И самыми последними, исторически, стали применять усиленные отведения (по Гольдбергеру). Эти методики мы рассмотрим ниже.

Сейчас сложился стандарт, что кардиограмма снимается в 12 поверхностных отведениях. Датчики крепятся по одному на конечности и шесть прямо на кожу грудной клетки:

первое стандартное отведение - электрод красного цвета к правому запястью (I);
второе стандартное отведение - желтый датчик на левое запястье (II);
третье стандартное отведение - датчик с зеленой окраской на левую лодыжку (III);
и шесть униполярных грудных электродов, крепящихся непосредственно над областью сердца.

К лодыжке справа крепится заземляющий электрод черного цвета.

С рук и ног записываются 3 отведения (рука правая, левая и левая лодыжка), еще 3 с усилением (по Гольдбергеру). В сумме с 6 электродами с грудной клетки (по Вильсону) и получается 12 отведений. Это минимальный объем регистрации ЭКГ.

Путь вектора по треугольнику Эйнтховена

При регистрации стандартных биполярных отведений, между активными электродами (красный, желтый, зеленый), проводится воображаемая линия. Ее называют осью отведения.

Три оси отведений образуют собой треугольник, который носит имя Эйнтховена. Из точки локализации сердца, к сторонам треугольника проводят перпендикуляры. Места пересечений этих высот теугольника делят оси на положительную и отрицательную части.

Соответственно, электродвижущая сила отдельных участков сердечной мышцыпроецируется на положительную на или отрицательную часть оси. От этого зависит направление зубца на электрокардиограмме.

В качестве положительных регистрируются зубцы P, R, T, а в качестве отрицательных - Q, S, в отдельных отведениях - P и T. Названия зубцам дал сам Эйнтховен в 1895 году.

Для упрощения анализа электрокардиограммы и отслеживания вектора электродвижущей силы (ЭДС) сердечной мышцы, допускается смещение воображаемых осей биполярных отведений так, чтобы они проходили через центр сердца.

В итоге получаем систему координат с тремя осями, углы между которыми равны 60°. Так, как и в классическом треугольнике Эйнтховена.

Такое смещение не изменяет результата ЭКГ, так как полученные оси параллельны исходным. Следовательно, проекции вектора электродвижущей силы на них аналогичны.

На ленте ЭКГ или экране аппарата, стандартные отведения обозначаются просто римскими цифрами: I (первое), II (второе) и III (третье).

Усиленные отведения

ЭКГ от трех стандартных отведений от конечностей, дополняется тремя усиленными отведениями. Методику предложил в 1942 году американский кардиолог Гольдбергер.

Роль положительного, активного полюса, отводится одному из электродов стандартного отведения, а отрицательный полюс формируется за счет соединения двух других.

График ЭКГ, записанный по методу Гольдбергера, маркируется не так, как стандартные по Эйнтховену. Здесь применяются английские буквы:

первая буква - «a» - augmentet - «дополненный, усиленный»;
вторая - «V» - voltage - «напряжение»;
третья буква обозначает, какая конечность играет роль положительного полюса: r - right - правая рука, l - left - левая рука, f - foot - левая нога.

Часть оси при униполярном отведении, идущая от центра сердца к «активной» конечности, считается положительной. Та ее часть, которая продолжается за центром сердца - отрицательная.

Частично, оси усиленных отведений совпадают с осями стандартных.

Так, кривая, полученная в отведении aVl, похожа на кривую первого отведения. График aVr является практически зеркальным отражением перевернутого второго отведения. В свою очередь, aVf похожа и на второе, и на третье отведение.

Грудные электроды

В 1934 году, еще до Гольдбергера, Вильсоном была разработана система униполярных отведений. Используется она и поныне. Применяется шесть активных электродов, каждый помещается на строго установленную точку грудной клетки. Роль «массы», отрицательных электродов, играют три стандартные, с конечностей. Они объединяются между собой, дополняются сопротивлением. Их общий потенциал приблизительно равен 0,2 mV и, таким образом, приближается к нулевой отметке.

В настоящее время шесть грудных отведений по Вильсону используются при электрокардиографии всегда. Обозначаются латинской литерой V и цифрой от 1 до 6.

Для записи каждого грудного отведения предусмотрено стандартное место:

V1 - первый электрод помещается сразу справа от грудины, на уровне четвертого межреберья.

V2 - устанавливается аналогично в том же межреберье, но на этот раз сразу слева от грудины.

V3 - теоретически, точка установки расположена по окологрудинной линии в четвертом межреберье. На практике же, это место определяется как расположенное между вторым и четвертым электродами.

V4 - электрод устанавливается в пятом межреберном промежутке, по линии, проведенной через середину левой ключицы.

V5 - электрод находится в том же межреберье. Но на его пересечении с линией, проведенной вертикально через передний край подмышечной впадины.

V6 - располагается в пятом межреберном промежутке по средней подмышечной линии.

Грудные отведения существенно дополняют ЭКГ, снятую со стандартных и усиленных отведений. Потому что они дают информацию о перемещении ЭОС в горизонтальной плоскости. А от конечностей получаем движение вектора в плоскости фронтальной.

Шесть осей

В 1943 году Бейли попробовал совместить оси стандартных и усиленных отведений. В результате чего вместо трехосевой, Эйнтховенской, получилась система координат с шестью осями. Считается, что так лучшим образом отражается перемещение электрической оси сердца во фронтальной плоскости в процессе сердечного цикла.

В системе Бейли все шесть осей проходят через воображаемую середину сердца. По расположению относительно электрода с «+» или «-» знаком, оси делятся, в свою очередь, на положительную и отрицательную части.

Следует помнить о том, что электрокардиографическая кривая в каждом отведении отражает лишь проекцию ЭДС сердца на одну из шести осей. Врачам нужно установить положение электрической оси сердца на фронтальной плоскости в отдельный момент времени. Поэтому необходимо сопоставлять данные сразу всех шести кривых.

Система Бейли позволила ввести такой диагностический критерий, как положение электрической оси сердца (ЭОС).

Величину отклонения ЭОС во время сокращения и расслабления оценивают в градусах. За нулевую отметку (0°) принимается воображаемая линия, проходящая между центром сердца и положительным электродом первого стандартного отведения.

Таким образом, положительные электроды других стандартных и усиленных отведений имеют следующее расположение:

отведение II +60°;
усиленное aVf +90°;
третье стандартное +120°;
усиленное aVl -30°;
усиленное aVr -150°.

Оси aVl и стандартного II, aVf и первого отведения, aVr и III стандартного отведения взаимоперпендикулярны.

Проходит она по-разному в зависимости от анатомического расположение органа: вертикально у астеников, горизонтально у гиперстеников.

Если анатомическая локализация сердца и электрическая его ось не совпадают, это важный диагностический критерий патологии.

Читайте также:
