За рубежом дыхательные аппараты замкнутого цикла называют ребризерами. Ребризер (от англ. Re - приставка, обозначающая повторение какого-либо действия, и англ. Breath - дыхание, вдох) - дыхательный аппарат, в котором углекислый газ, выделяющийся в процессе дыхания, поглощается химическим составом (химпоглотителем), затем смесь обогащается кислородом и подаётся на вдох. Русское название ребризера - изолирующий дыхательный аппарат (ИДА).
Первый такой аппарат был создан и применен британским изобретателем Генри Флюссом в середине XIX века при работе в затопленной шахте (значительно раньше акваланга). Кислородный ребризер замкнутого цикла имеет все основные детали, характерные для ребризера любого типа: дыхательный мешок, коробка с химпоглотителем (ХПИ), дыхательные шланги с клапанной коробкой, байпасный клапан (ручной) или дыхательный автомат, травящий клапан и баллон с редуктором высокого давления.
Принцип работы следующий: кислород из дыхательного мешка поступает через невозвратный клапан в легкие водолаза, оттуда, через другой невозвратный клапан кислород и образовавшийся при дыхании углекислый газ попадает в коробку с ХПИ, где углекислый газ связывается натриевой известью, а оставшийся кислород возвращается в дыхательный мешок. Кислород, заменяющий потребленный водолазом, подается в дыхательный мешок дыхательным автоматом, или байпасом, когда мешок сжимается при вдохе.
При погружении обжим дыхательного мешка компенсируется либо за счет срабатывания дыхательного автомата, либо с помощью ручного байпаса, управляемого самим водолазом. Надо заметить, что, несмотря на название «замкнутый», любой ребризер замкнутого цикла выпускает через травящий клапан пузырьки дыхательного газа во время всплытия. Чтобы избавиться от пузырей, на травящие клапаны устанавливают колпачки из мелкой сетки или поролона. Это простое устройство весьма эффективно и снижает диаметр пузырьков до 0,5 мм. Такие пузырьки полностью растворяются в воде уже через полметра и не демаскируют водолаза на поверхности.

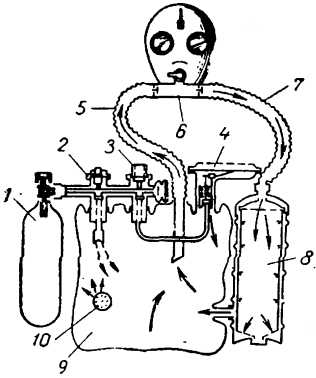

Принципиальная схема аппарата замкнутого цикла приведена на рис. 4.
Рис. 4. Принципиальная схема дыхательного аппарата замкнутого цикла.

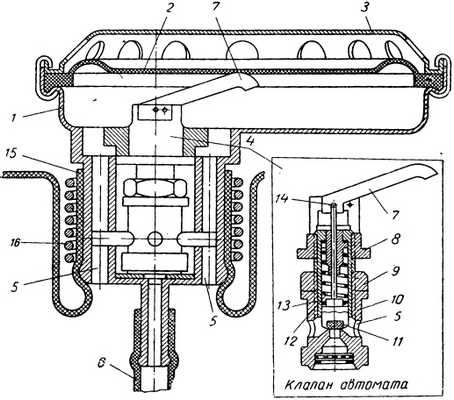

Впускной клапан на данной схеме и есть дыхательный автомат, который подаёт кислород в дыхательный мешок. Перепускной вентиль служит для прямого наполнения дыхательного мешка в обход редуктора, когда кислород заканчивается (типа байпаса).
Ограничения, присущие кислородным ребризерам замкнутого цикла, обусловлены в первую очередь тем, что в данных аппаратах применяется чистый кислород, парциальное давление которого и является ограничивающим фактором по глубине погружения. Так, в теплой воде при минимальной физической нагрузке. В военно-морском флоте НАТО такой предел составляет 12 метров, а в ВМФ России - 20 метров.
В России в 1973 г. был создан дыхательный аппарат ИДА-71, которым пользовались военные. Для выработки кислорода в нём использовалось вещество О3. Это аналог пластин ВПВ, которые используются в регенеративных патронах для выработки кислорода на подводных лодках, только здесь оно засыпается в регенеративную коробку в виде гранул (за рубежом это вещество не выпускается). Кислородный баллон малой ёмкости - 1,3 л был необходим только для заполнения дыхательного мешка при погружении. Поскольку это кратковременный режим, а основной режим - плавание на постоянной глубине, то работало в основном вещество О3, которого хватало на 5 - 6 часов плавания (в зависимости от температуры воды). Принципиальная схема дыхательного аппарата ИДА-71 приведена на рис. 5.
К ИДА-71 мог также подключаться дополнительный баллон, ёмкостью 1,3 л, с 40% азотно-кислородной смесью, который крепился на бедре водолаза. Он позволял водолазу работать на глубине до 40 м.
Принципиальная схема аппарата ИДА-71У.
Баллон подключался и отключался автоматически, когда глубина достигала 18 - 20 м. После чего водолаз делал трёхкратную промывку дыхательного мешка и лёгких.

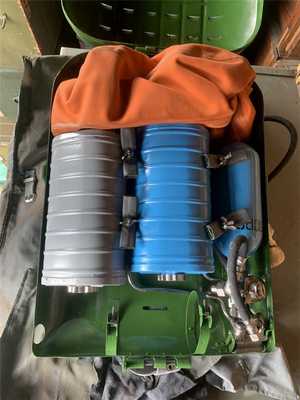

Аппарат имеет две дыхательные коробки - одна с веществом ХПИ, другая с О3. Однако в холодной воде (около 0 градусов) вещество ХПИ и О3 работают плохо (их надо предварительно «раздышать»). Поэтому водолазы часто обе дыхательные коробки заполняли веществом О3. Оно тоже хорошо поглощает углекислый газ и увеличивает время работы аппарата. Внешний вид ИДА-71У, с полумаской и клапанной коробкой приведён на рис. 6.

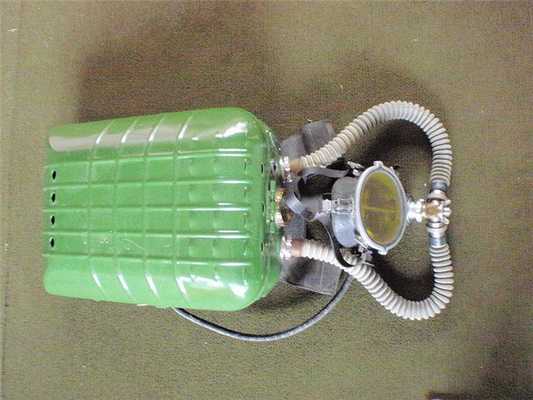

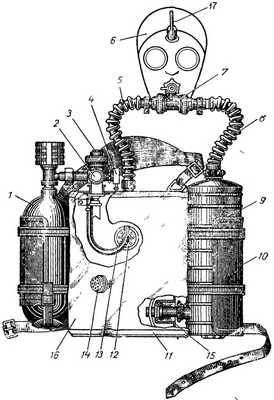

Рис. 6. Внешний вид дыхательного аппарата ИДА-71У.
Аппарат выпускался с магнитным (стальным) и немагнитным (дюралюминиевым) кислородным баллоном. Немагнитный вариант нужен был инженерным войскам при разминировании участка побережья для высадки десанта.
Дыхательный аппарат ИДА-71 до сих пор является лучшим в мире по продолжительности пла-вания. За рубежом в подобных аппаратах с замкнутым циклом не применяют вещество О3 для выработки кислорода. Оно считается опасным, поскольку при попадании воды, образует щёлочь и может вызвать химический ожёг лёгких. Вместо него используют баллон с кислородом ёмкостью 5 л и дыхательный автомат для его автоматической подачи.
Автор книги перед погружением в снаряжении СЛВИ с дыхательным аппаратом ИДА-71п. (опытный образец №4).
Чтобы водолаз не испытывал затруднения дыхания (вызванное нехваткой объёма воздуха в дыхательном мешке, которая и включает дыхательный автомат) было решено осуществлять постоянную подачу кислорода через калиброванную дюзу со скоростью 1 - 1,5 литра в минуту. Этого хватает при малой физической нагрузке водолаза. Мешок при этом раздут и сопротивление дыханию минимальное. Травящий (предохранительный) клапан мешка постоянно выпускает мелкие пузырьки газа. При увеличении нагрузки периодически срабатывает дыхательный автомат, компенсируя нехватку кислорода. Такие дыхательные аппараты получили название полузамкнутые. На них мы остановимся ниже.
В последние годы в США стали выпускать дыхательные аппараты замкнутого цикла с электронным управлением составом дыхательной смеси. Внешний вид ИДА с электронным управлением представлен на рис. 7.
Рис. 7. Внешний вид ИДА с электронным управлением (США).
Впервые такой аппарат был изобретен Вальтером Старком и назывался Electrolung. Принцип функционирования состоит в том, что нейтральный газ (азот или гелий) подается ручным или автоматическим байпасным клапаном для компенсации обжима дыхательного мешка при погружении, а кислород подается с помощью электромагнитного клапана, управляемого микропроцессором. Микропроцессор опрашивает 3 кислородных датчика, сравнивает их показания и, усредняя два ближайших, выдает сигнал на соленоидный клапан. Показания третьего датчика, отличающиеся от двух других сильнее всего - игнорируются. Обычно соленоидный клапан срабатывает раз в 3—6 секунд в зависимости от потребления водолазом кислорода.
Погружение выглядит примерно так: водолаз вводит в микропроцессор два значения парциального давления кислорода, которые электроника будет поддерживать на разных этапах погружения. Обычно это 0,7 ата для выхода с поверхности на рабочую глубину и 1,3 ата для нахождения на глубине, прохождения декомпрессии и всплытия до 3-х метров. Переключение осуществляется тумблером на консоли ребризера. В процессе погружения водолаз обязан контролировать работу микропроцессора для выявления возможных проблем с электроникой и датчиками.
Конструктивно ребризеры замкнутого цикла с электронным управлением практически не имеют ограничений по глубине и реальная глубина, на которой возможно их использование, обусловлена в основном погрешностью кислородных датчиков и прочностью корпуса микропроцессора. Обычно предельная глубина составляет 150 - 200 метров. Других ограничений электронные ребризёры замкнутого цикла не имеют.
Основным недостатком этих ребризёров, существенно ограничивающим их распространение является высокая цена самого аппарата и расходных материалов. Важно помнить, что обычные компьютеры и декомпрессионные таблицы не подходят для погружений с электронными ребризерами, поскольку парциальное давление кислорода остается неизменным на протяжении практически всего погружения. С ребризерами такого типа должны использоваться либо специальные компьютеры (VR-3, VRX, Shearwater Predator, DiveRite NitekX, HS Explorer) или же погружение должно рассчитываться предварительно с помощью таких программ, как Z-Plan или V-Planer по минимально возможному парциальному давлению кислорода (при этом необходимо очень строго следить, чтобы значение парциального давления не снижалось ниже расчётного, иначе риск получить декомпрессионную болезнь многократно возрастает).
Расчет времени пребывания водолаза под водой в аппарате АВМ-1М
При определении количества, воздуха в баллоне (в литрах) общее давление, в нем приводят к атмосферному, для чего емкость баллона умножают на давление:
14 л х 140 = 1960 л.
С изменением температуры воздуха на 1°С его объем, приведенный к 1 ат и отнесенный к 1 л объема емкости изменится на 0,5 л. Следовательно, поправочный коэффициент к разности температур для данного аппарата составит:
В связи с этим в данном примере поправка на разность температур будет:
Таким образом количество воздуха в баллонах с учетом поправки на разность температур составит:
1960 - 84 = 1876 л.
Из полученного количества воздуха в баллонах необходимо исключить неснижаемый запас, который остается после срабатывания указателя минимального давления:
1876 - (30 ат х 14 л) = 1456 л.
Определение расхода воздуха
Расход воздуха определяется легочной вентиляцией и глубиной погружения водолаза. .

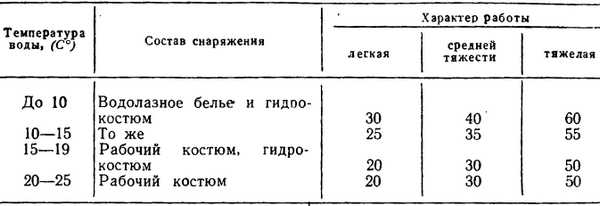

Величина легочной вентиляции берется по таблице, в которой дается количество расходуемого воздуха в л/мин.
Расход воздуха для дыхания в мин., приведенный к одной атмосфере, будет равен величине легочной вентиляции, взятой из таблицы, умноженной на одну десятую глубины погружения в метрах плюс единица:
35 х (0,1 x 20 + 1) = 105 л.
Определяется допустимое время нахождения водолаза под водой, для чего общее количество воздуха в баллонах делится, на расход в мин.:
1456 л : 105 л/мин = 14 мин.
Следовательно, допустимое время пребывания водолаза под водой в данном случае составляет 14 мин.
При работе водолаза на глубине свыше 12 м в аппаратах, обеспечивающих дыхание воздухом, окончательное время пребывания на глубине устанавливается по рабочей водолазной 1 аблице.
При использовании водолазного аппарата ШАП-40 допустимое время пребывания под водой рассчитывается таким же методом, но при этом учитывается, что суммарный объем баллонов 4 л, в связи с чем поправочный коэффициент к разности температур составит:
Кроме того, при определении количества воздуха в баллонах необходимо учесть, что.в этом аппарате звуковой указатель минимального давления срабатывает при снижении давления воздуха в баллоне до 40—50 кгс/см 2 .
Спуск водолаза в регенеративном водолазном снаряжении с аппаратом ИДА-57
Спуски водолазов под воду в регенеративном водолааном снаряжении сложны и требуют строгого соблюдения установленных правил.
Подготовка к спуску. Перед погружением исправные баллоны заряжаются медицинским кислородом, а поглотительная коробка химическим поглотителем, предварительно просеянным через сито. Дату зарядки заносят в формуляр аппарата. После зарядки реометром-манометром проверяют величину постоянной подачи кислорода (редуктором), а водяным манометром определяют величину сопротивления дыханию.
Перед каждым погружением точно рассчитывают время пребывания водолаза под водой следующим образом.
Расчет времени пребывания под водой

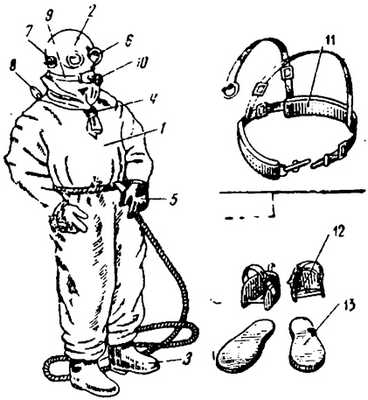

в аппарате ИДА-57 и в гидрокомбинезоне
- Емкость баллрна — 1,3 л
- Начальное давление в баллоне — 200 ат
- Температура воздуха — 22°С
- Температура воды — 12°С
- Глубина погружения — 15 м
- Работа средней тяжести
- Вес химпоглотителя в коробке аппарата — 1,8 кг
- Начальная насыщенность химического поглотителя на основании лабораторного анализа — 8 л/кг'
Определение количества кислорода в баллоне
Чтобы установить количество кислорода в баллоне (в литрах) общее давление в нем приводят к атмосферному, для чего емкость баллона умножают на давление:
1,3 л х 200 = 260 л.
С изменением температуры кислорода на 1°С его объем, приведенный к 1 ат и отнесенный к 1 л объема емкости, изменяется на 0,5 л. Следовательно, поправочный коэффициент к разности температур для данного аппарата составит: 1,3x0,5 = 0,6. В связи с этим в данном примере поправка на разность температур будет 0,6х(22—12) = 6 л. Следовательно, количество кислорода в баллоне с учетом поправки на разность температур составит:
260 л - 6 л = 254 л.
Из полученного количества кислорода в баллоне необходимо исключить неснижаемый запас, который остается после срабатывания указателя минимального давления:
254 - (30 x 1,3) = 215 л.
Определение расхода кислорода
Расход кислорода для трехкратной промывки при включении в аппарат принимают из расчета трех глубоких вдохов. Он составляет для всех аппаратов 15 л. Расход кислорода на выравнивание давления в рабочем объеме дыхательного мешка (который составляет половину полного объема — 4 л) равен произведению этого объема на давление столба воды, соответствующего глубине погружения: 4 л х 1,5 ат = 6 л.
Расход кислорода на дыхание под водой в л/мин берется по специальной таблице. Для данного примера расход кислорода принимается 1,75 л/мин и составит: на промывку при включении в аппарат и на выравнивание давления 15 + 6 л = 21 л, на дыхание — 1,75 л/мин.
Определяют запас кислорода в баллоне с учетом его расходования на промывку при включении в аппарат и на выравнивание давления: 215 — 21 л = 194 л. Допустимое время пребывания человека под водой устанавливают по запасу кислорода, для чего полученное количество кислорода делят на расход кислорода в 1 мин.: 194 л : 1,75 л/мин = 110 мин. или 1 час 50 мин.
Расчет времени действия химического поглотителя
Поглотительная способность вещества определяется после лабораторного анализа его качества. Принято считать, что количество выделяемой водолазом углекислоты равно расходу кислорода на дыхание. Следовательно, в рассматриваемом примере оно будет 1,75 л/мин.
Исходя из того, что один килограмм химического поглотителя способен поглотить 100 л углекислоты, находим поглотительную способность химпоглотителя:
(100 - 8) х 1,8 = 166 л.
Для определения продолжительности действия химического поглотителя необходимо его общую поглотительную способность (в литрах) разделить на количество углекислоты, выделяемой водолазом в 1 мин.:
166 л : 1,75 л/мин = 95 мин.
Таким образом расчётами установлено, что по запасу кислорода водолаз может находиться под водой 110 мин., а по запасу химического поглотителя — 95 мин. Во всех случаях из двух полученных величин выбирается наименьшая, которая и будет фактически допустимым временем пребывания водолаза под водой.
В связи с токсическим действием кислорода на организм допустить пребывание водолаза под водой на глубине 15 м в течение 110 мин. нельзя. В подобных случаях необходимо соблюдать нормы времени дыхания в соответствии с приведенной ниже таблицей.
Рабочая проверка снаряжения. Перед каждым спуском под воду проверяют: дыхательный аппарат, гидрокомбинезон, грузы, задники, водолазный нож, сигнальный конец и телефонную станцию. При проверке дыхательного аппарата в первую очередь обращают внимание на давление в кислородном баллоне, на наличие и качество химического поглотителя. Давление в кислородном баллоне должно быть не менее 180 ат. Наличие химпоглотителя можно определить встряхиванием коробки, а его качество по записям в формуляре аппарата. Химический поглотитель должен иметь начальную насыщенность углекислым газом не более 15 л/кг.
Затем вращением запорного крана «клапанной коробки проверяют исправность крана. Состояние дыхательных клапанов определяют попеременным зажатием гофрированных трубок вдоха и выдоха.
- Открывают вентиль кислородного баллона и нажимают на кнопку ручного пускателя. По шуму от поступающего в мешок кислорода определяют исправность клапана пускателя.
- Взводят шток указателя минимального давления и открывают вентиль кислородного баллона. Затем закрывают вентиль и нажатием на кнопку ручного пускателя стравливают кислород. Исправный указатель срабатывает при 20—30 ат.
- Заполнением дыхательного мешка по секундомеру проверяют постоянную подачу кислорода. Время заполнения должно быть в пределах от 8 до 16 мин. При избыточной или недостаточной подаче кислорода надо отрегулировать редуктор.

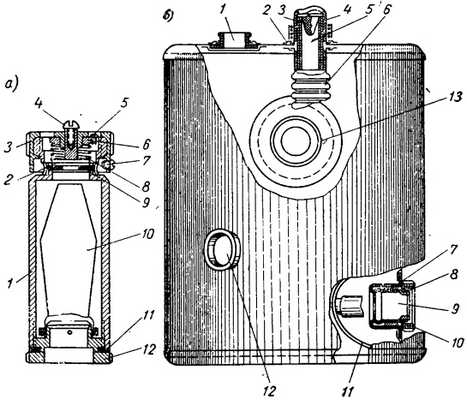

Далее проверяют исправность травяще-предохранительного клапана. Для чего вытравливают кислород из дыхательного мешка, открывают крышку клапана и слегка потягивают его за корпус. Если лепестковый клапан исправный, воздух не должен поступать в мешок. Одновременно с этим проверяют и легкость хода крышки клапана.
Надевание снаряжения. Перед спуском под воду водолаз дезинфицирует спиртом шлем и загубник изнутри. Если спуск предполагается совершить в полном комплекте, то водолаз поверх тёплого белья надевает гидрокомбинезон с установленной в шлеме телефонно-микрофонной или телефонно-ларингофонной гарнитурой (в зависимости от типа гидрокомбинезона). Затем необходимо соединить вилку гарнитуры с розеткой телефонного кабеля, и весь этот штепсельный разъем спрятать внутрь гидрокомбинезона, а аппендикс с выведенным через него телефонным кабелем тщательно загерметизировать жгутом. Далее на водолаза надевают сигнальный конец петлей, свинцовые задники, дыхательный аппарат, поясной ремень, закрепляемый ниже петли сигнального конца, и закрепляют на поясе нож.
После этого на водолаза надевают грузы, исправности замка которых водолаз проверяет путем его расстегивания. При готовности к спуску водолаз взводит указатель минимального давления и включает аппарат на дыхание. Для этого клапанную коробку, кран которой открыт для дыхания из атмосферы, присоединяют к штуцеру гидрокомбинезона. Затем дыхательный мешок заполняют кислородом и кран переключают на дыхание из аппарата, при этом троекратно промывая системы аппарат-легкие. Для этого водолаз делает глубокий вдох из мешка и, медленно выдыхая носом, заполняет мешок кислородом с помощью ручного пускателя. Действие это повторяется три раза, после чего водолаз поднятием руки докладывает о готовности к спуску.
Спуски водолаза при температуре воды более 15°С можно совершить без водолазного белья в гидрокомбинезоне или без него, но в рабочем платье или спортивном костюме. В таких случаях на водолаза надевают сигнальный конец, задники, дыхательный аппарат, водолазный нож и грузы.
Спуск под воду и пребывание на грунте. При спуске в регенеративном снаряжении водолаз выполняет те же действия, что и при спуске в вентилируемом снаряжении, с той лишь разницей, что во время остановки под водой прекращает на время дыхание и, убедившись в герметичности аппарата, продолжает спуск.
Находясь под водой, он должен внимательно следить за ритмом своего дыхания и дыхательным мешком, в случае необходимости добавляя в него кислород ручным пускателем.
Если водолазу приходится работать лежа на спине или вниз головой, необходимо закрыть травяще-предохранительный клапан, а в положении стоя —открыть его.
Дыхательные аппараты закрытого цикла. Ребризеры
Как следует из названия, такие аппараты работают по принципу использования выдыхаемого газа.
Как мы узнали из первой части статьи о дыхательных аппаратах, в процессе дыхания человеческий организм поглощает из дыхательной смеси порядка 4 % кислорода и выделяет в неё 4 % углекислого газа. Значит для того, чтобы использовать смесь для дыхания повторно, нужно извлечь из неё CO2 и добавить O2.
Для извлечения из дыхательной смеси CO2 в аппаратах ЗЦ используются 2 типа поглотителей. Регенеративные и известковые.
Регенеративные поглотители, кроме непосредственно поглощения CO2, в процессе работы ещё и выделяют кислород.
Это вроде и хорошо, но, как говорится в одном анекдоте, есть нюанс. И не один.
Химическая реакция зависит от внешних условий, и повлиять на количество выделяемого кислорода практически невозможно. И если ДА используется при давлении 1 ата, то в этом нет ничего страшного, а вот при внешнем давлении более единицы от избыточного содержания кислорода в дыхательной смеси могут быть проблемы, о чем я рассказывал в третьей части статьи о ДА.
И ещё в регенеративном веществе используется асбест, как средство от спекания активной массы, поскольку при химической реакции:
4KO2 + 2CO2 → 2K2CO3 + 3O2
Ну и дополнительный бонус для водолазов: при заливании дыхательного контура водой происходит вот такая реакция:
H2O + KO2 = KOH + O2.
И реакция эта протекает весьма бурно, с пузырями, шипением и пенообразованием.
Наверное, никому объяснять не нужно, что будет с лёгкими, попади в них едкая щёлочь?
Есть и ещё несколько неприятных моментов при использовании регенеративного поглотителя.
Именно по этим причинам использование регенерации сокращается. МЧС, например, практически отказался от регенеративных аппаратов. Военные ещё используют, но это больше от отсутствия средств на современные ДА.
Известковые поглотители при работе поглощают CO2 без выделения кислорода. Вот так выглядит реакция поглощения ХП-И (химического поглотителя известкового):
Ca(OH)2 + CO2 → CaCO3 + H2O
Причём поглощающее вещество практически не реагирует с водой. Т. е. при заливании водой дыхательного контура ничего страшного не произойдёт.
Остаются вопросы: добавления кислорода в смесь и (для подводных ДА) - выравнивания давления в дыхательном контуре с внешним.
Самый простейший аппарат, замкнутый кислородный ребризер:
При открытии вентиля баллона (10) кислород через редуктор (11) поступает к лёгочному автомату (7) и ручному байпасу (12).
При вдохе кислород через лёгочный автомат поступает в мешок вдоха (6) и шланг вдоха, через невозвратный клапан (3) в клапанную коробку и через загубник (1) - в легкие дайвера.
При выдохе смесь кислорода с углекислым газом через невозвратный клапан (4) и трубку выдоха поступает в канистру, заполненную поглотителем (5), где очищается от углекислого газа и затем попадает опять в дыхательный мешок (6).

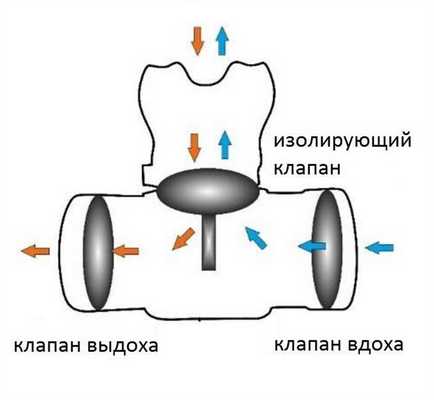

Клапанная коробка имеет специальный клапан (2), который позволяет перекрыть поступление смеси в загубник (и воды в дыхательный контур). Это на случай, если водолазу нужно выключиться из контура (вынуть загубник).
Для контроля за давлением кислорода в баллоне к редуктору подключен манометр (13).
При расходовании кислорода из дыхательного мешка недостаток его восполняется при следующем вдохе с помощью лёгочного автомата или ручного байпаса. При всплытии излишек смеси из дыхательного мешка удаляется в воду через травящий клапан (8).
Так как дыхание происходит практически чистым кислородом, то лимитирующим фактором глубины погружения с кислородным ребризером является парциальное давление кислорода.
По этой схеме работает большинство изолирующих противогазов типа КИП-8.
ASCR (active semi-closed rebreather) - полузамкнутый аппарат с активной подачей газа.
Схема работы аппарата идентична кислородному, с той разницей, что добавляется контур постоянной подачи газа через дюзу (7), и в качестве дыхательной смеси выступает КАС (кислородно-азотная смесь) с содержанием кислорода выше, чем в воздухе.
Через этот контур происходит постоянная подача дыхательной смеси из баллона, а её излишек стравливается через травящий клапан (8). При этом надо понимать, что содержание кислорода в дыхательном контуре будет всегда ниже, чем его содержание в смеси, содержащейся в баллоне.
Безопасная глубина погружения в таком аппарате ~40м.
Также надо отметить, что расчёт декомпрессии при использовании ASCR сложен и неточен, из-за практической невозможности расчёта содержания кислорода в дыхательном контуре.
PSCR (passive semi-closed rebreather) - полузамкнутый аппарат с пассивной подачей газа.
Вот так он выглядит:

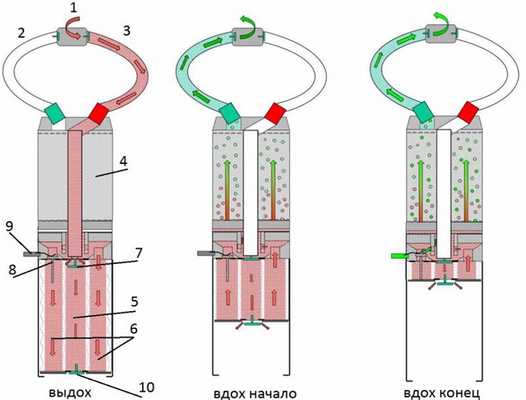

И схема его работы:
При выдохе газ из клапанной коробки (1) через шланг выдоха (3) поступает в мешок вдоха, состоящий из 2 частей, внутренней (5) и внешней (6). Во внутренний мешок газ поступает через невозвратный клапан (7).
После начала вдоха клапан (7) закрывается, и газ из внутреннего мешка (5) через стравливающий клапан (10) удаляется в воду, а газ из внешнего мешка (6) через канистру с поглотителем (4), шланг вдоха (2) и клапанную коробку (1) подаётся к лёгким водолаза. Поскольку объем внешнего мешка меньше, чем объем лёгких водолаза, сжимающийся мешок вдоха открывает клапан подачи газа (8). И в конце вдоха в лёгкие подаётся газ из баллона через шланг подачи (9), подключенный к камере промежуточного давления в редукторе.
Такая схема работы ДА позволяет, в отличие от аппаратов с постоянной подачей, более точно контролировать содержание кислорода в дыхательном контуре, хотя оно и будет меньше, чем в смеси из баллона. Причём расчёт декомпрессии при использовании этого типа ДА будет весьма близок к алгоритму для ОЦ.
PSCR ребризеры практически не имеют ограничения по глубине применения (в разумных пределах, конечно) за счёт возможности подключать нужный газ к аппарату через изолированные шланги подачи.

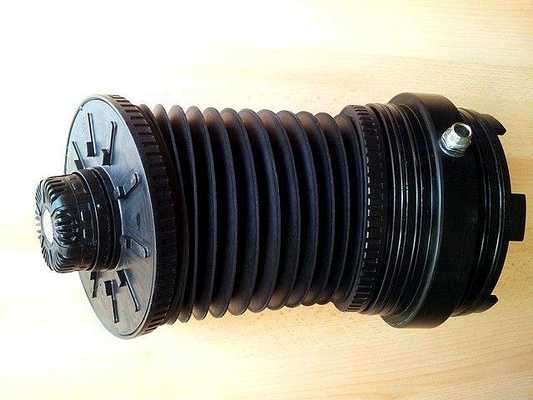

Дыхательный мешок (противолёгкие). Виден стравливающий клапан и штуцер для подключения шланга подачи газа.
Здесь хотелось бы заметить, что на ВСЕ декомпрессионные погружения с аппаратами ЗЦ водолазы берут с собой запас газа для того, чтобы при выходе из строя ребризера водолаз мог всплыть, с соблюдением ВСЕХ декопроцедур из ЛЮБОЙ точки намеченного погружения, используя схему дыхания ОЦ. Называют этот запас «бейлаутом».
Так вот, при использовании PSCR рабочий газ для ребризера одновременно является и бейлаутом. Такие аппараты очень любят пещерные дайверы из-за отсутствия электронных компонентов, высокой механической прочности и простоте перерасчёта декомпрессии при переходе на открытый цикл.
Ну и последний, самый «продвинутый» тип аппаратов: ECCR (electronic closed circle rebreather) - аппарат замкнутого цикла с электронным управлением.
В работе аппарат использует 2 газа: кислород и «дилуент» (разбавитель).
Состав дилуента подбирается таким образом, чтобы он подходил для дыхания на максимальной запланированной глубине погружения. При выдохе газ через невозвратный клапан (4) и шланг выдоха попадает в канистру с поглотителем (5). Проходя через канистру, газ очищается от CO2. На выходе из канистры установлены 3 кислородных датчика, измеряющих парциальное давление кислорода (PPO2) в смеси.
На основании показаний датчиков блок электроники (21), впрыскивая через электромагнитный клапан (22) кислород из баллона (14), доводит PPO2 до значения, заданного водолазом.
Три датчика используются для более точного измерения, поскольку сами датчики не очень надёжны.
Система берёт за основу для расчёта среднее арифметическое от двух наименее различающихся показаний, игнорируя третье. Далее газ, очищенный от CO2 и обогащенный кислородом, попадает в дыхательный мешок, откуда при вдохе - через шланг в клапанную коробку и лёгкие водолаза.
Выравнивание давления происходит с помощью лёгочного автомата (7), подключенного к порту промежуточного давления редуктора баллона с дилуентом (9).
Как видно из схемы работы, стравливание смеси будет происходить только при всплытии, т. е. при погружении на 100 метров и объеме дыхательного мешка в 6 литров, расход дорогого дилуента будет всего лишь ~60 литров!
В то время как водолаз, совершающий такое же погружение, используя открытый цикл дыхания, «снюхает» ТЫСЯЧИ литров газа.
Надо ли писать о том, что ECCR является самым экономным (в плане расхода газа) аппаратом?
Однако сложность конструкции, небольшой срок работы и высокая стоимость кислородных датчиков делают использование аппарата не таким экономически выгодным, как может показаться с первого взгляда.
Есть ещё один тип ребризера MCCR (manual closed circle rebreather) - аппарат замкнутого цикла с электронным управлением.
Это некая упрощённая версия ECCR аппарата.
В нём убрана управляющая электроника, и вместо электромагнитного клапана кислород через калиброванную дюзу постоянно подаётся в контур, но в количестве, недостаточном для жизнедеятельности водолаза.
В результате в процессе работы содержание кислорода в дыхательной смеси медленно снижается, и водолаз должен вручную, с помощью байпасного клапана (17) добавлять кислород в смесь, контролируя его содержание по 1 датчику.
Ну и позволю себе рассказать немного об аппаратах, используемых в нашем ВМФ.

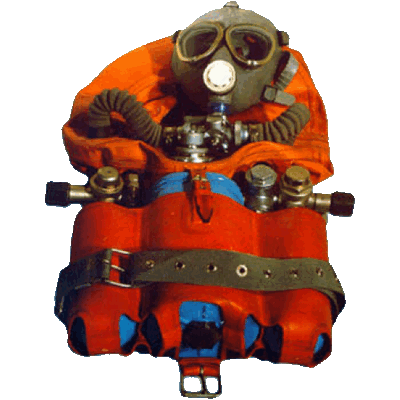

ИДА-59М
Выглядит он примерно так:
Аппарат предназначен для выхода из затонувшей подлодки с глубины до 100 метров в составе ИСП-60 (изолирующее снаряжение подводника).
В штатной комплектации аппарат использует 2 баллона с кислородом и КАГС. Поглотитель - регенеративное вещество О3. Баллон с КАГСом (дилуентом) подключается к дыхательному контуру через редуктор и лёгочный автомат, как в обычном кислороднике, а вот кислород подаётся постоянно через дюзу, как в ASCR.
Впрочем, за счёт изолированного редуктора подача кислорода происходит только до глубины 55-65 метров.
Вообще, ИДА-59М может работать до глубины 170 метров. Для этого к нему подключается гелиевый баллон через арматуру ДГБ-1, обеспечивающую подачу чистого гелия в контур на глубинах более 100 метров.
ИДА-71
Предназначен для легководолазных работ на глубинах до 40 м.
Работает либо в виде замкнутого кислородника (до 20 м), либо глубже 20 м, используя входящий в состав аппарата баллон с КАС 40/60 (40 % кислорода), по той же схеме.
Примечательно, что в составе аппарата не одна, а две канистры с поглотителем: одна - с обычным ХП-И, вторая - с регенерацией.
Ну и чтобы два раза не вставать, расскажу об альтернативных конструкциях ДА, для дыхания под водой.
Как я писал в первой части статьи, человеку для функционирования нужен кислород. Необходим он в объеме порядка 1 литра в минуту. Есть два пути получения кислорода из воды.
1. Извлечение растворённого в воде кислорода. Т. е. некое подобие жабр у рыб.
Так вот, в воде (морской) растворено от 4 до 9 миллиграмм кислорода. Несложно подсчитать, что для получения искомого 1 литра, весящего 1,43 грамма, нам потребуется ПОЛНОСТЬЮ извлечь кислород из 200 литров воды. И сделать это нужно за 1 минуту!
Сразу представляем себе размер насоса и источника его питания.
Теперь - через что прокачивать будем?
На самом деле ФИЗИЧЕСКИ существует силиконовая мембрана, способная «отфильтровывать» кислород из воды. Только площадь такой мембраны, для обеспечения фильтрации литра кислорода будет порядка 100 кв. м.! И это всё идеальные условия.
На самом деле всё гораздо печальнее.
А теперь соотнесите вышеописанное с этим:

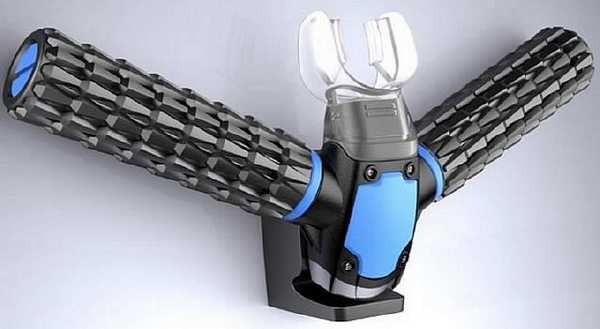

С помощью его разработки - кислородного респиратора Triton, вы можете свободно дышать под водой. Это изобретение в области дайверского снаряжения не требует громоздких баллонов, а потому весьма эргономично.
Регулятор включает в себя пластиковый загубник, который вам требуется просто прикусить. Два крыла по бокам маски работают как эффективные жабры морского животного. Их чешуйчатая текстура скрывает маленькие отверстия, через которые вода всасывается внутрь респиратора. Камеры внутри крыльев отделяют кислород и выпускают жидкость обратно - таким образом, позволяя вам комфортно дышать под водой.
Вот некоторые специфические детали работы Triton.
- Он извлекает кислород под водой благодаря фильтру в форме крошечных отверстий, которые меньше, чем молекула воды.
- Благодаря очень миниатюрному, но весьма мощному компрессору, он сжимает кислород и запасает его в резервуаре.
- Микрокомпрессор респиратора питается от микробатареи, которая представляет собой разработку следующего поколения, имеет размер в 30 раз меньше существующих на сегодняшний день батарей - и при этом заряжается в 1000 раз быстрее их.
Если кто-то сомневается, то вот сайт «разработчика».
А вот разработка отечественных (не знаю, как их назвать) - аквабризеров.
Вспомните внешний вид и комплектацию вышеупомянутых регенеративных аппаратов и попробуйте представить их составляющие внутри этого дивайса.
Обратите внимание на адрес компании-разработчика. Это всё, что нужно знать о том, чем занимаются в Сколково. Нанотехнологии.
2. Гидролиз. Т. е. получение кислорода путём разложения воды на кислород и водород.
Реакция выглядит так:
2Н2O + энергия → 2H2+O2.
В реактор подаётся дистиллированная (!) вода и под действием электрического тока на катоде выделяется H2, а на аноде - O2. Теоретически можно представить себе более или менее компактный блок питания для такой установки.
Например, в идеальных условиях для получения 2 литров кислорода потребуется ёмкость 1 аккумулятора формата 18650. Другое дело, что сама установка имеет некий объем и вес. Ну и вода в водоёмах планеты Земля по своему химическому составу весьма далека от дистиллированной.
Вы можете возразить, что можно же использовать и обычную воду, в том числе и солёную морскую?
Да, можно, только чтобы использовать для дыхания кислород, получающийся в процессе её электролиза, придётся предусмотреть систему его очистки от разных примесей. А примеси получаются не очень - хлор, например.
К тому же полностью использовать кислород не получится, вспоминаем о процессе газообмена в лёгких, ага. И тут у нас возникает либо увеличение производительности гидролизной установки, причём большая часть кислорода будет выдыхаться в воду, как при открытом цикле, либо дыхательная петля, как в ребризерах. С поглотителем, дыхательным мешком и прочими атрибутами. И это будет справедливо и для «фильтрационной» установки получения кислорода.
Т. е. все эти сложные схемы заменяют нам всего лишь кислородный баллон. На текущем технологическом уровне баллон выигрывает вчистую.
На самом деле вышеописанные схемы получения кислорода реально используются. Гидролизные установки - на АПЛ, а мембранные - для дообогащения воздуха кислородом. В реалии на мембранной установке можно получать смесь с содержанием кислорода до 60 %.
Регенеративное водолазное снаряжение с кислородным аппаратом ИДА-57
В комплект снаряжения входят: дыхательный аппарат ИДА-57, гидрокомбинезон ГК-2, поясные грузы, металлические задники и принадлежности: водолазный нож, сигнальный конец, водолазное белье.
Аппарат ИДА-57 представляет собой автономный кислородный дыхательный аппарат, изолирующий органы дыхания человека от окружающей среды.
Работа его основана на поглощении выдыхаемого водолазом углекислого газа химическим поглотителем и постоянной подачи кислорода для пополнения дыхательной газовой смеси.
- вес в снаряженном состоянии 11,46 кг;
- положительную плавучесть с наполненным дыхательным мешком и закрытым травяще-предохранительным клапаном — 6,6 кг;
- сопротивление дыханию со снаряженной коробкой химпоглотителя при подаче дыхательного газа 30 л/мин, не более 30 — 40 мм вод. ст.;
- постоянную подачу кислорода редуктором — 0,6—1 л1мин;
- запас кислорода в баллоне — 260 л.
Продолжительность работы аппарата под водой зависит от глубины погружения водолаза, тяжести выполняемой им работы и активности химического поглотителя. В общем случае не превышает двух часов.
Изолирующий дыхательный аппарат ИДА-57 (рис. 20) состоит из следующих основных частей: кислородного баллона с запорным вентилем, кислородоподающего механизма с дыхательным автоматом, дыхательного мешка с травяще-предохранительным клапаном, клапанной коробки с трубками вдоха и выдоха, коробки химпоглотителя, шлема-маски, нагрудника и фартука.
Рис. 20. Дыхательный аппарат ИДА-57:
1 — кислородный баллон; 2 — редуктор; 3 — байпас; 4 — указатель минимального давления; 5 — трубка вдоха; 6 — шлем ШВ-4 с загубником; 7 — клапанная коробка; 8 — трубка выдоха; 9 — коробка химпоглотителя; 10 — нагрудник, 11 — дыхательный мешок; 12 — дыхательный автомат; 13 — соединительный шланг; 14 — травяще-предохранительный клапан; 15 — выворотный фланец; 16 — защитный фартук; 17 — лепестковый клапан.
К принадлежностям дыхательного аппарата относятся: сумка для переноски и хранения аппарата и инструментальная сумка с набором ключей и запасных частей. Каждый аппарат имеет формуляр, описание и инструкцию по эксплуатации.
Схема работы аппарата (рис. 21). Дыхание в аппарате совер шается по замкнутой схеме «аппарат-легкие».
Рис. 21. Схема работы дыхательного аппарата ИДА-57:
1 — кислородный баллон; 2 — байпас: 3 — редуктор; 4 — дыхательный автомат; 5 — трубка вдоха; 6 — мундштучно-клапанная коробка; 7 — трубка выдоха; 8 — коробка химпоглотителя; 9 — дыхательный мешок; 10 — травяще-предохранительный клапан
Для этого дыхателыный мешок аппарата наполняется с помощью ручного пускателя (байпаса) (60—56 л/мин) и редуктора (0,6—1 л/мин) необходимым количеством кислорода из кислородного баллона через открытый вентиль. При недостатке кислорода для вдоха в дыхательном мешке создаемся разрежение, вследствие чего приводится в действие дыхательный автомат, дополнительно подающий кислород (40—60 л/мин)
Вдох осуществляется из дыхательного мешка через трубку вдоха и клапанную коробку , в легкие водолаза, выдох — через клапанную коробку, трубку выдоха, коробку поглотителя, заряженную веществом ХПИ (химический поглотитель известковый).
В коробке поглотителя выдыхаемая смесь очищается от углекислого газа и поступает в дыхательный мешок, откуда снова идёт на вдох водолазу.
Кислородный баллон, изготовленный из легированной стали, емкостью 1,3 л служит для хранения расходного запаса кислорода под давлением до 200 кгс/см 2 .
В горловину баллона на свинцовом уплотнении ввернут запорный вентиль.
Для открытия вентиля маховичок следует вращать против часовой стрелки.
В корпус вентиля ввернута трубка, которая входит внутрь баллона и препятствует попаданию окалины из баллона в кислородно-проводящие пути вентиля.
Кислородоподающий механизм, регулирующий поступление кислорода из баллона в дыхательный мешок аппарата, состоит из редуктора, байпаса (ручного пускателя), указателя минимального давления и дыхательного автомата.
Редуктор (рис. 22, а) снижает .высокое давление кислорода до рабочего и обеспечивает при давленим в баллоне 50—200 ат постоянную его подачу в дыхательный мешок в объеме 0,5—1 л/мин.

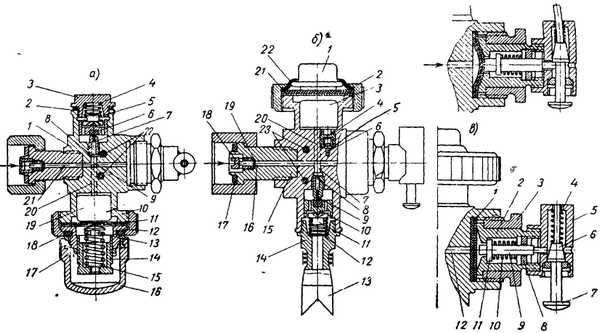

Рис. 22. Кислородоподающий механизм:
а) — разрез по редуктору: 1 — корпус; 2 — прокладка; 3 — заглушка; 4 — пружина клапана редуктора; 5 — нажимная плашка; 6 — клапан редуктора; 7 — седло клапана редуктора; 8 — прокладка; 9 — канал; 10 — фланец корпуса редуктора; 11 — диафрагма; 12 — нажимная втулка редуктора; 13 — нажимная головка; 14 — регулировочный винт; 15 — пружина редуктора; 16 — колпачок; 17 — контргайка; 18 — накидиая гайка; 19 — нажимная плашка; 20 — шпильки; 21 — канал; 22 — каналы с нажимными шпильками:
б) — разрез байпаса:
1 — кнопка; 2 — накидная гайка: 3 — нажимная плашка; 4 — дозирующий штуцер; 5 — прокладка; 6 — сетчатый фильтр; 7 — канал; 8 — прокладка: 9 — седло клапана байпаса; 10 — клапан байпаса; 11 — нажимная головка; 12 — пружина клапана байпаса; 13 — лепестковый клапан; 14 — выходной штуцер; 15 — ножка механизма; 16 — канал; 17 — прокладка; 18 — винт-ниппель; 19 — сетчатый фильтр; 20 — шпилька; 21 — мембрана; 22 — колпачок: 23 — каналы с нажимными шпильками;
в) — указатель минимального давления сработал:
1 — резиновая диафрагма; 2 — корпус указателя; 3 — прижимная гайка; 4 — пружина штока; 5 — головка указателя; 6 — шток указателя; 7 — кнопка штока; 8 — регулировочная гайка; 9 — стопорный стержень; 10 — пружина стопорного стержня; 11 — заплечник; 12 — канал;
г) — указатель минимального давления взведен.
При открытом вентиле баллона кислород высокого давления по каналам 21 и 9 редуктора через клапан проходит в камеру редуктора. Заполнив камеру, через дозирующий штуцер (рис. 22, б) проникает в камеру байпаса, а оттуда через клапан байпаса и выходной штуцер устремляется в дыхательный мешок.
Поступление кислорода в дыхательный мешок происходит непрерывно и равномерно. Дозировка кислорода зависит от степени сжатия пружины редуктора, так как ее давление передается диафрагме, которая через нажимную плашку 5 (см. рис. 22, а) и шпильки передает его клапану 6. В зависимости от величины давления пружины редуктора клапан отходит от седла на большее или меньшее расстояние, чем определяется скорость заполнения камеры кислородом.
При этом давление в камере будет повышаться. Когда оно (совместно с давлением пружины 4) превысит давление пружины редуктора, клапан закроется и поступление кислорода в камеру прекратится. Подача кислорода из камеры редуктора в дыхательный мешок будет происходить за счет остающегося в ней подпора, равного 7—8 кгс/см 2 .
Байпас (ручной пускатель) является дополнительным клапанным устройством кислородоподающего механизма. Он пропускает (кислород до 40 л/мин и предназначен для быстрого наполнения дыхательного мешка. По устройству байпас имеет сходство с редуктором, но в нем отсутствуют детали, обеспечивающие автоматическую подачу кислорода в дыхательный мешок. В камеру байпаса кислород поступает непосредственно из баллона по каналу 7 (рис. 22, б), не сообщающемуся с камерой редуктора. Для быстрого наполнения дыхательного мешка нужно нажать пальцем кнопку байпаса. При этом мембрана передаст нажим пальца нажимной плашке 3, которая через шпильки надавит на клапан 10 байпаса. Клапан под нажимом шпилек отойдет от седла, пропуская кислород из камеры байпаса по выходному штуцеру через лепестковый клапан 13 в дыхательный мешок.
Указатель минимального давления служит для предупреждения водолаза о снижении давления в кислородном баллоне аппарата до минимально допустимого (20—30 кгс/см 2 ). Чтобы поставить указатель в рабочее состояние (рис. 22, в), следует нажать на кнопку штока до отказа и открыть вентиль кислородного баллона.
Когда давление в баллоне упадет до 20—30 ат, пружина стержня возвратит стопорный стержень и резиновую диафрагму в первоначальное положение, а шток встанет на свое .место. Щелчок при срабатывании указателя предупредит водолаза о необходимости выходить на поверхность.
При работе иногда можно и не услышать звук срабатываемого указателя, поэтому водолаз должен время от времени проверять положение штока указателя. Верхний конец штока у сработавшего указателя скрывается в головке, нижний (с кнопкой) — отойдет от нее.
Дыхательный автомат (рис. 23) предназначен для автоматической дополнительной подачи кислорода в дыхательный мешок, когда расход превышает постоянную подачу кислорода через редуктор. При вдохе в дыхаггельном мешке возникает некоторое разрежение, ооабщакмцееся мембране, которая с обратной стороны находится под действием давления внешней среды.
Рис. 23. Дыхательный автомат аппарата ИДА-57:
1 — корпус автомата; 2 — мембрана; 3 — крышка; 4 — клапан автомата; 5 — отверстия; 6 — резиновый шланг: 7 — рычаг; 8 — втулка; 9 — контргайка; 10 — корпус клапана;11 — клапан; 12 — пружина клапана; 13 — направляющая втулка; 14 — шпилька-ось; 15 — фланец дыхательного мешка; 16 — бензель
При разрежении в дыхательном мешке, равном 50 мм вод. ст. или более, мембрана прогибается внутрь автомата и давит на рычаг клапана. Клапан отходит от седла и увеличивается приток кислорода в дыхательный мешок по резиновому шлангу. После того как водолаз прекратит вдох, разрежение в мешке за счет поступления в него кислорода будет уменьшаться.
Когда оно станет менее 50 мм вод. ст., клапан автомата закроется и дополнительная подача кислорода в мешок прекратится.
Дыхательный мешок — эластичный резервуар для дыхательной газовой смеси. В мешок из баллона аппарата поступает кислород, а после выдоха — газовая смесь, предварительно очищенная от углекислого газа в коробке химпоглотителя. Дыхательные органы водолаза сообщаются с дыхательным мешком аппарата трубками вдоха. Емкость дыхательного мешка — 8 л.
Дыхательный мешок (рис. 24, б) изготовляется из прорезиненной с обеих сторон прочной ткани. На мешке имеются пять фланцев, из которых три прямых и два выворотных. Прямые фланцы предназначены для присоединения кислородоподающего механизма, шланга вдоха и травяще-предохранительного клапана.
Рис. 24. а) — травяще-предохранительный клапан:
1 — корпус клапана; 2 — тарелка предохранительного клапана; 3 — крышка клапана; 4, 5 — винты; 6 — регулировочная гайка; 7 — стопорный винт; 8 — пружина; 9 — подушка предохранительного клапана; 10 — резиновый лепесток, травящего клапана; 11 — прокладка; 12 — штуцер;
б) — дыхательный мешок;
1, 2, 12 — прямые фланцы; 3 — сетчатый фильтр; 4 — шланг вдоха; 5 — втулка; 6 — гофрированный шланг; 7, 13 — выворотные фланцы; 8 — прокладка; 9 — штуцер; 10 — гайка; 11 — крестовина
К выворотным фланцам крепятся дыхательный автомат и боковой штуцер коробки химпоглотителя. Для крепления к нагруднику на дыхательном мешке имеются петли, в которые пропускаются ремни нагрудника.
Травяще-предохранительный клапан (рис. 24, а) аппарата установлен на передней части дыхательного мешка в нижней его половине. Он состоит из двух клапанов — травящего и предохранительного, объединенных в одном корпусе.
Травящий клапан — лепесткового типа, служит для автоматического вытравливания газовой смеси из дыхательного мешка (при открытой крышке), даже при незначительном избытке давления. Он также препятствует проникновению воды в дыхательный мешок. При закрытой крышке травящий клапан не действует.
Предохранительный клапан —пружинно-тарельчатого типа. Его назначение — вытравливать излишек газовой смеси из мешка, когда давление в нем окажется больше 300—400 мм вод. ст. Этим предотвращается разрыв дыхательного мешка в случае резко повышения давления при закрытой крышке клапана.
Клапанная коробка (рис. 25) соединяет загубник шлема с дыхательными шлангами, а через них с дыхательным мешком и коробкой химпоглотителя.
Рис. 25. Клапанная коробка:
1 — патрубок для шланга вдоха; 2 — слюдяной клапан вдоха; 3 — шланг вдоха; 4 — отвод клапанной коробки; 5 — накидная гайка; 6 — запорный кран; 7 — патрубок для шланга выдоха; 5 — резиновая прокладка; 9 — отвод клапанной коробки; 10 — атмосферный патрубок; 11 — слюдяной клапан выдоха; 12 — соединительный фланец; 13 — направляющая крестовина
Включение в аппарат происходит поворотом ручки запорного крана до упора влево (в сторону коробки химпоглотителя), выключение из него — поворотом ручки запорного крана вправо (в сторону кислородного баллона).
При помощи фланца и накидной гайки коробка соединена с загубником шлема. Наличие атмосферного патрубка позволяет водолазу дышать из атмосферы с присоединенной к загубнику клапанной коробки. В клапанной коробке помещены дыхательные клапаны, регулирующие прохождение газового потока в сторону коробки химпоглотителя.
Клапаны действуют следующим образом. Когда водолаз делат вдох из дыхательного мешка, в клапанной коробке возникает некоторое разрежение. В результате этого слюдяной кружок клапана вдоха отходит от основания и пропускает поток газа из мешка в дыхательные органы водолаза. В это же время слюдяной кружок клапана выдоха под воздействием более высокого давления газа со стороны шланга выдоха еще плотнее прижмется к основанию клапана. При выдохе происходит обратное: давление в клапанной коробке несколько повышается и открывает клапан выдоха, а клапан вдоха будет плотно закрыт.
Шлем-маска ШВ-4 (см. рис. 20) предназначена для защиты головы водолаза от воздействия воды, присоединения дыхательного аппарата и обеспечения видимости под водой. Изготовляется из тонкой эластичной резины. В передней части шлем-маски расположены стеклянные очки, заделанные в металлическую оправу, в нижней части — отвод. С наружной стороны шлема в этот отвод вставляется металлический штуцер с накидной гайкой для соединения с клапанной коробкой дыхательного аппарата.
С внутренней стороны шлем-маски на отводе закреплен резиновый загубник. Для стравливания избытка газовой смеси из подъемного пространства служит лепестковый клапан.
Коробка химпоглотителя (рис. 26) предназначена для засыпки химического вещества, поглощающего выдыхаемый водолазом углекислый газ. Она состоит из двух цилиндров, помещенных один в другой. Воздушная прослойка между цилиндрами предохраняет химическое вещество от быстрого охлаждения водой, чем улучшает его поглотительную способность.

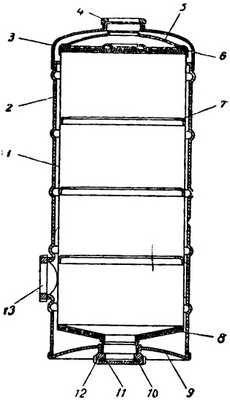

Рис. 26. Коробка химпоглотителя:
1 — внутренний цилиндр; 2 — наружный корпус; 3 — крышка корпуса; 4 — верхний штуцер; 5 — крышка внутреннего цилиндра: 6 — верхняя сетка; 7 — отбойное кольцо; 8 — нижняя конусная сетка; 9 — дно; 10 — резиновая прокладка; 11 — заглушка; 12 — нижний штуцер; 13 — боковой штуцер
Коробка имеет три штуцера: верхний, нижний и боковой. К верхнему штуцеру присоединена трубка выдоха, а к боковому — дыхательный мешок.
Нижний штуцер служит для засыпки в коробку химпоглотителя. Емкость коробки — 1,8 кг.
Фартук защищает дыхательный мешок от повреждений, а при выполнении водолазом работ по сварке или резке металла — от ожогов.
Нагрудник предназначен для монтажа всех частей дыхательного аппарата и крепления его на водолазе. Дыхательный аппарат вместе с нагрудником в нерабочее время хранится в специальной прорезиненной сумке.
Гидрокомбинезон ГК-2 (рис. 27) служит средством защиты тела водолаза от окружающей его воды. Изготовляется из прочной водо- и газонепроницаемой прорезиненной ткани.
Гидрокомбинезон ГК-2 состоит из куртки и штанин, сделанных как одно целое, резинового шлема со смотровыми очками, резиновых бот и трехпалых перчаток (манжет).
Рис. 27. Гидрокомбинезон ГК-2:
1 — комбинезон; 2 — шлем; 3 — боты; 4 — аппендикс; 5 — рукавицы; 6 — очки; 7 — травящий клапан; 8 — лепестковый клапан; 9 — крепежные ремни; 10 — штуцер; 11 — грузовой пояс; 12 — задники; 13 — стельки.
С правой стороны шлема установлен травящий клапан пружинного типа, служащий для вытравливания излишнего воздуха и удержания в шлеме воздушной подушки на уровне спинного лепесткового клапана.
Поясные грузы (см. рис. 27) предназначены для погашения ложительной плавучести водсы за при спуске под воду и прид] ния ему устойчивого положения. Состоят они из двух свинцовых или чугунных отливок, переднего, заднего и плечевых ремней и быстроразъемного замка. Общий вес стандартного легководолазного поясного груза равен 18—19 кг.
Дополнительно могут применяться грузы в виде свинцовых стелек или задников. Вес пары свинцовых стелек — 4—6 кг, задников — 6 кг.
Сигнальный конец изготовляется из прочного пенькового троса длиной 50 м и окружностью 50 мм.
Читайте также:
