Правила обработки рентгеновской пленки

Для обработки снятой рентгеновской пленки или для проявления скрытого изображения надо иметь специально оборудованную комнату. Фотокомната должна хорошо затемняться. Самое минимальное, что требуется иметь для работы в фотокомнате: 1) фонарь с красным стеклом, 2) ванночки для раствора и воды не меньше трех штук. Размеры ванночек, выпускаемых промышленностью, соответствуют размерам пленки; 3) посуда для растворов - 2 стеклянные банки объемом по 2 литра.

Кроме того, для приготовления растворов проявителя (восстанавливающий раствор) и закрепителя необходимы соответствующие химикалии.

Любой проявитель должен иметь следующий состав:

1) проявляющие вещества - метол, гидрохинон,

2) консервирующие вещества - сульфит натрия,

3) ускоряющее проявление вещество - сода, потаит,

4) противовуалирующее вещество - бромистый калий.

Соотношение отдельных составных частей проявителя указывает фабрика, изготовляющая пленку (рецепт приложен к коробке или вложен в пакет с пленками).

При проявлении скрытого изображения следует добиваться, чтобы все зерна бромистого серебра, подвергшиеся действию световых или рентгеновских лучей, действием проявителя были превращены в металлическое серебро; одновременно неосвещенные зерна бромистого серебра должны остаться неизмененными.

Проявление - это химическая реакция разложения зерен бромистого серебра и, как всякая химическая реакция, зависит от температуры.

Повышение температуры усиливает активность проявителя и ускоряет разложение бромистого серебра. Понижение температуры замедляет реакцию и, следовательно, для получения полного эффекта требуется более продолжительное время.

Длительность проявления зависит также и от состава проявителя - главным образом от концентрации входящих в него веществ. Уменьшение концентрации проявляющих веществ и щелочи удлиняет проявление.

Напомним, что под длительностью проявления следует понимать время, необходимое для практически полного превращения засвеченных зерен бромистого серебра в металлическое серебро; неосвещенные зерна при такой длительности проявления остаются неизменными (изображение не вуалируется).

Возможны два способа выполнения процесса проявления:

а) стандартное проявление по времени с учетом температуры раствора и

б) проявление с визуальным контролем процесса.

Данные научно-исследовательской работы и практики убедительно показывают, что процесс проявления необходимо всегда вести, контролируя его длительность по часам (любой системы - песочными и пружинными и т. п.). Только при этом условии полностью используется светочувствительность фотоматериала, получается максимальный контраст, минимальная вуаль и одновременно обеспечивается необходимая стандартность результатов.

При проявлении по времени с отклонениями от нормальной экспозиции (в пределах 50% от нормальной) получаются рентгенограммы достаточно высокого качества с проработкой всех деталей. При больших же ошибках в условиях экспонирования проявления по времени имеется возможность установить, какого рода ошибка - передержка или недодержка - была допущена.

При проявлении с визуальным контролем процесса момент окончания проявления устанавливается но визуальному субъективному впечатлению того работника, который при слабом свете лабораторного фонаря пытается рассмотреть, появились ли на рентгенограмме все необходимые детали изображения и не зашел ли процесс проявления слишком далеко.

При окончании проявления в эмульсионном слое, наряду с металлическим серебром, образующим изображение, содержится еще довольно значительное количество бромистого серебра. Чтобы рентгенограмма приобрела необходимую устойчивость и неизменяемость при хранении, бромистое серебро должно быть удалено от эмульсионного слоя. Этот процесс называется фиксированием или закреплением изображения. Фиксирование заключается в том, что эмульсионный слой погружают в раствор таких химикалий, которые, растворяя неизмененное бромистое серебро, не действуют па металлическое серебро изображения. Из довольно большого количества различных веществ, применяемых для данной цели, практически используют только водный раствор серноватистокис-лого натрия (гипосульфита натрия или еще короче гипосульфита).

Растворы с содержанием от 5 до 40% гипосульфита обладают достаточной скоростью растворения бромистого серебра. Однако нейтральный водный раствор гипосульфита неустойчив по отношению к следам проявителя в эмульсионном слое и быстро окрашивается в бурый цвет. Для повышения устойчивости фиксирующих растворов их подкисляют кикой-либо кислотой, не разлагающей гипосульфита - борной, уксусной. С некоторыми предосторожностями можно использовать и серную кислоту. Подкисленные растворы гипосульфита можно использовать длительное время, и при этом они почти не окрашиваются.

Рецепты фиксирующих растворов. Рекомендуется применение следующих рецептов.

А) Фиксаж с борной кислотой
Воды горячие	500 мл
Гипосульфита	400 г
Сульфита натрия кристаллического	50 г
Борной кислоты	40 г
Воды до объема	1 л
Б) Фиксаж с уксусной кислотой
Воды горячие	500 мл
Гипосульфита	400 г
Сульфита натрия кристаллического	50 г
Уксусной кислоты (30%)	40 мл
Воды до объема	1 л

Скорость фиксирования, так же как и скорость проявления, зависит от температуры и концентрации раствора. Практически наибольшей скоростью растворения бромистого серебра и одновременно большой длительностью применения обладают растворы с 30-40% содержанием гипосульфита. Для определения минимальной длительности фиксирования следует применять следующее правило: "длительность фиксирования не должна быть меньше удвоенного времени проявления при данной температуре".

Сокращение времени фиксирования против необходимого всегда приносит непоправимый вред. Наблюдаемая часто порча весьма важных рентгенограмм при хранении зависит от недостаточного и неполного фиксирования. Растворение бромистого серебра в растворах гипосульфита имеет несколько переходов - первоначально образуется сложное комплексное соединение серноватокислого серебра и натрия, труднорастворимое в воде и потому неполностью удаляемое из слоя при последующей промывке. Образование этого соединения сопровождается осветлением слоя и исчезновением характерной окраски светочувствительного слоя. Если процесс фиксирования прервать на этой стадии, то необходимо промывать слой весьма долго для того, чтобы полностью удалить следы трудпорастворимого соединения. Если же оно не будет полностью удалено, то примерно через 2-3 месяца под действием влаги и кислорода воздуха происходит его разложение в слое с выделением сернистого серебра, окрашивающего рентгенограмму в желто-коричневый цвет. Образовавшиеся пятна ничем нельзя удалить. Длительное же фиксирование переводит труднорастворимое комплексное соединение серно-ватокислого серебра в легкорастворимое и полностью удаляющееся из слоя при последующей промывке.

Эмульсионный слой утрачивает свою светочувствительность не сразу после переноса пленки в раствор фиксажа. Лишь через 3-4 минуты процесс растворения бромистого серебра достигает такой стадии, при которой светочувствительность пленки почти полностью исчезает и пленку можно без вреда рассматривать при белом свете.

Промывка отфиксированного эмульсионного слоя является последней стадией мокрой обработки. Ее можно осуществлять двумя способами: 1) - в проточной воде и 2) - в сменяемой периодически воде.

Промывка в проточной воде осуществляется легко лишь в тех случаях, когда нет затруднений с притоком и оттоком воды. При использовании для промывки специального промывочного бака (входящего в комплект для фотолабораториой обработки пленки) скорость воды должна быть в пределах от 2 до 4 л в минуту. Для полной промывки при токе воды в 2 л в минуту необходимо затратить 25-30 мин. Повышение скорости обмена до 4 л в минуту дает возможность сократить время промывки до 20 минут. Увеличивать расход воды более 4 л в минуту нецелесообразно, так как удаление солей, содержащихся в желатиновом слое, зависит не только от скорости обмена воды, но также и от процессов диффузии в желатиновом слое. При отсутствии фабричного бака для промывки его можно легко изготовить на месте.

При недостатке воды для промывки или при отсутствии хорошего стока следует рекомендовать вести промывку периодической сменой воды. Для этого необходимо иметь две кюветы размером 30X40 или 40X50 см. Все пленки помещаются в одну из кювет, наполненную чистой водой, на 5 минут. По истечении этого времени одну за другой пленки переносят в другую кювету с чистой водой. При переносе следует стремиться удалить с поверхности пленки возможно большее количество загрязненной воды. Для этого рентгенограммы поднимают вертикально над кюветой и несколько раз встряхивают. Расположение пленок после переноса из одной кюветы в другую изменится - верхние пленки займут нижнее положение, нижние же станут верхними. Этим полностью исключается возможность слипания пленок и предупреждаете и образование плохо промытых участков. Через 5 минут пленки из второй кюветы вновь по одной переносят в первую, поду в ней заменяют чистой. Поочередный перенос из одной кюветы в другую со сменой воды повторяют 5-6 раз. Каждый раз пленки выдерживают в чистой воде 5 минут. За это время наступает практическое равновесие между концентрацией солей, остающихся в слое желатины и перешедших в промывную воду, и потому более длительное выдерживание пленок в той же промывной воде не только бесполезно, но и вредно. Количество солей, удаленных из елок желатины после 5-минутной промывки не возрастает, увеличивается только набухание желатины.

Расход воды при таком способе промывки меньше, чем при промывке в проточной воде, загрязнения же из желатинового слоя удаляются очень хорошо. Поэтому рентгенограммы, хранение которых необходимо в течение длительного времени (материалы для диссертаций, редкие случаи заболевания и т. п.), следует промывать только данным способом.

Завершающей операцией в рентгенографии является высушивание промытых рентгенограмм. Для этого их подвешивают за 1 или 2 угла в вертикальном положении в сухом, бесиылыюм помещении так, чтобы при случайном колебании пленок воздушными потоками они не могли соприкоснуться и склеиться. Для ускорения сушки и предупреждения появления пятен через 15-20 минут, после того как пленки подвешены и основная часть воды, покрывающей поверхность пленки, стекла, рекомендуется прикосновением к нижнему краю пленки хорошо отжатой, слегка влажной тряпки собрать возможно большее количество влаги.

Эта несложная процедура значительно сокращает полное высыхание пленки.

Следует избегать ускорения высушивания частично подсохшей пленки, так как быстрое, неравномерное высыхание приводит к образованию местных потемнений рентгенограммы и, как следствие этого, в некоторых случаях к ошибкам в диагнозе.

Высушивание рентгенограмм в фотолаборатории нецелесообразно, так как при недостаточной вентиляции сушка замедляется и одновременно увеличивается сырость в помещении лаборатории. В экстренных случаях сушку пленки можно значительно ускорить применением спиртовой ванны. Для этого промытую рентгенограмму встряхивают несколько раз для освобождения ее от крупных капель воды и затем погружают на 5 минут в спиртовую ванну. Крепость спирта должна быть в пределах 75-80° (т. е. спирт должен быть разбавлен примерно на 1/4 водой). Вынутые из спиртовой ванны рентгенограммы полностью высыхают в течение 5-8 минут. При более длительном действии спиртовой ванны (10-15 минут) процесс высушивания практически не ускоряется, однако сильно возрастает опасность помутнения целлулоидной основы.

Чтобы спиртовую ванну можно было многократно использовать, спирт сливают в бутыль, на дно которой должен быть насыпан слой сухого углекислого калия (поташа) толщиной 1-2 см. Поташ не растворим в спирте. Его гигроскопичность очень велика, и он довольно легко отнимает от спирта излишнюю влагу. В бутыли образуются два слоя жидкости, нижний слой представляет насыщенный водяной раствор поташа с кашицеобразными частицами сухой соли, верхний слой - спирт крепостью 80-82°, т. е. примерно такой крепости, какая в дальнейшем будет нужна для сушки. При использовании этого верхнего слоя для сушки его осторожно, не взбалтывая, сливают с раствора поташа, а затем после использования вновь вливают в бутыль. Так можно одну и ту же порцию спирта использовать многократно, сменяя периодически раствор поташа в бутыли, когда полностью растворятся частицы сухой соли и нижний слой жидкости станет однородным.

Теги:
234567 Начало активности (дата): 23.07.2013 22:03:00
234567 Кем создан (ID): 1
234567 Ключевые слова: рентгеовская пленка
12354567899

Фиксаж G30 универсальный концентрат для фотообработки

Химикаты ЛАКИ (LUCKY) производятся по технологиям, близким к технологиям AGFA.

Химикаты предназначены для автоматической обработки рентгеновских пленок, но могут использоваться и при ручной обработке.

Упаковка фиксажа G30 включает два комплекта химикатов (канистра 5л компонента А и флакон 0,5 л компонента В) для приготовления 40 л готового рабочего раствора.

Для получения рабочего раствора фиксажа G30 комплект реактивов разводится до объема 20 литров. Для этого в ёмкость с 14-ю литрами воды с температурой 21-38°С влить все 5 л компонента А и тщательно перемешать. В полученный раствор добавить содержимое флакона (0,5 л) компонента В и тщательно перемешать. Добавить воды до общего объёма 20 л и тщательно перемешать.
Для приготовления рабочих растворов должна использоваться чистая вода без механических примесей.

Инструкция для подготовки рабочих растворов нанесена на упаковки в виде схемы.
Химикаты ЛАКИ поставляются и продаются только в виде упаковок проявителя с двумя комплектами и фиксажа с двумя комплектами.

Фотохимическая обработка рентгеновских пленок

Рентгенологическое исследование различных объектов является очень важным и действенным способом определения и контроля всех требуемых параметров.

Скрытое изображение исследуемой области, которое получается в результате рентгенологического снимка, в процессе проявления пленки становится пригодным для визуального анализа. В результате воздействия специальными химическими веществами - проявителями и закрепителями скрытое изображение усиливается и становится пригодным для визуального осмотра.

Состав проявляющего раствора

В состав проявителя входят несколько химических веществ, сочетание которых позволяет выполнить операцию проявления:

Метол, фенидон, гидрохинон или другие вещества;
Ускоритель - материал, имеющий щелочную реакцию;
Вещества, препятствующие процессу окисления проявителя;
Вещества, для предохранения пленки от появления вуали.

Приготовления растворов для проявления

Для получения проявителя, необходимые вещества растворяются в воде. Существуют отечественные готовые порошковые смеси для приготовления проявителя - «Рентген-2ТП» и «ТРТ-301П» производства ООО «Реафотхим».

Производитель рекомендует предварительно растворять проявитель в отдельной посуде. Оптимальная температура воды для приготовления проявителя - 50 оС. Объем готового раствора доводится до нужного показателя и может использоваться для проявления пленки.

Импортные проявители поступают в виде концентрированных жидких растворов. Наиболее часто используются проявители следующих видов:

Agfa G128, G135 (Бельгия);
Carestream INDUSTREX Singl Part Developer Replenisher (США);
FUJI AUDEL IND X-RAY DEV REP (Япония).

Также есть концетраты жидких растворов отечественного производства:

Для приготовления рабочего раствора, жидкие проявители просто добавляются в нужный объем воды.


Agfa G128	Agfa G135	ТРТ-310Пк

Проявление рентгеновских пленок

Длительность нахождения пленки в проявителе указывается производителем на упаковочной коробке. Для получения качественного изображения необходимо строго придерживаться всех требований к проявлению, а особенно к температуре проявителя. Этот показатель должен находится в температурном диапазоне от 18 до 24 оС. Такая температура проявителя является оптимальной для проявления. Как правило, обычное время выдержки в проявителе составляет 6 минут, при использовании отечественных составов и 5 минут, при пользовании зарубежными химикатами.

Для получения более плотных снимков, пленка выдерживается в проявителе более длительное время. При выдержке в растворе 10 минут, плотность может увеличиться наполовину. Но не следует забывать про то, что увеличение времени нахождения материала в проявителе, повышает плотность вуали на такой же показатель. Поэтому увеличить контрастность снимка таким способом становится маловероятным.

Для равномерного проявления желательно выдерживать температуру проявителя и производить перемешивание раствора, особенно на начальном этапе проявки. Таким образом происходит удаление микропузырьков воздуха с поверхности обрабатываемого материала и обеспечивается равномерный доступ проявителя по всей площади, что позволяет исключить наличие пятен на готовом снимке.

Активность проявителя снижается пропорционально количеству проявленных пленок. Для улучшения активности раствора, он восстанавливается путем добавления в имеющийся состав для проявления проявителя, например AGFA G128, который растворяется в воде в соотношении 1:3. Но такое восстановление не может быть бесконечным, при снижении активности до минимальных показателей, раствор для проявки пленок меняется. Для проявки пленки размером 1 м2 требуется около 1 литра проявителя. Если раствором не пользуются, то в нем все равно происходят окислительные процессы под воздействием воздуха. Поэтому готовый раствор должен сохраняться в плотно закрытой таре.

После выдержки пленки определенное время в проявителе, она подвергается промежуточной промывке с целью удаления остатков химических веществ. Наиболее эффективная промывка пленки происходит под струей проточной воды.

Фиксирование рентгеновских пленок

Закрепление полученного результата проявки производится с помощью специальных фиксирующих растворов. Целью этого процесса является удаление с поверхности пленки остаточного слоя бромистого серебра. Также, в результате проведенного закрепления увеличивается прозрачность снимка (осветление).

В качестве фиксажа могут использоваться отечественные реагенты:

Рентген-2ТФ (сухая смесь);
ТРТ-310Фк (концентрат);
ТРТ-311Фк (концентрат).

Или их импортные аналоги:

INDUSTREX LO Fixer and Replenisher (производитель Carestream);
AUFIX IND X-RAY FIX&REP (производитель FUJI);
G335, G328 (производитель АГФА-ГЕВЕРТ).

На начальном периоде фиксации производится полоскание обрабатываемого материала в химическом растворе. При игнорировании этого требования, возможно появление пятен белого цвета, которые образовываются в результате осадки химикатов. Ориентировочный расход фиксажа составляет 1 литр на 1 м2 пленки. При использовании ресурса закрепитель меняется.


Фиксаж AGFA G335	Фиксаж AGFA G328	Рентген-2ТФ

Сушка рентгеновской пленки

Для завершения получения рентгеновских снимков производится сушка пленок после проявления и закрепления. Для этих целей используются специальные сушильные шкафы. Температура воздуха в которых поддерживается на уровне около 40 оС. Для уменьшения влажности воздуха в процессе сушки, рекомендуется помещать в сушильный шкаф силикагель.


Универсальная проявочная машина Agfa NDT U	Настольная проявочная машина Agfa NDT M ECO	Сушильная машина Agfa NDT DRYER

В том случае если этот процесс регулярный и вы проявляете большое количество пленок, лучшим вариантом станет использование автоматических линий по обработке. Одним из таких устройств являются автоматические проявочные машины производства AGFA.

Выполнение всех требований в процессе обработки, позволяет получить качественные изображения, которые позволят проанализировать отснятый материал.

Отечественная химия для фотообработки

Компания ООО «Реафотхим» г. Казань на протяжении многих лет производит по стандартной рецептуре комплекты наборов химреактивов в виде сухих смесей и концентратов для химико-фотографической обработки радиографических (рентгеновских) пленок.

Комплект наборов химреактивов "Рентген - 2Т" (проявитель «Рентген-2ТП» фиксаж «Рентген-2ТФ»). ТУ 2390-003-27823540-96. Комплект поставляется в виде порошкообразной смеси на обьемы рабочих растворов 1,5; 3,0; 5,0 и 15 литров. Расход 1 литр готового раствора на 1 метр кв. пленки;
Комплект наборов химреактивов "ТРТ-301" (проявитель «ТРТ-301П» фиксаж «ТРТ-301Ф»). ТУ 2390-005-27823540-97. Комплект поставляется в виде порошкообразной смеси на объемы рабочих растворов 1,5; 3,0; 5,0 и 15 литров. Расход 1 литр готового раствора на 1,2 метр кв. пленки. По заявлению производителя, комплект "ТРТ - 301" по сравнению с комплектом "Рентген-2T" повышает разрешающую способность пленок производства "Тасма;
Комплект химреактивов «ТРТ-310к» (проявитель «ТРТ-310Пк» и фиксаж «ТРТ-310Фк»). ТУ 2390-011-27823540-02. Комплект химреактивов выпускается в виде концентрированных растворов в пластиковых канистрах объемом 1л и 5л для приготовления рабочих растворов объемом 4л и 20л, соответственно, которые позволяют обработать не менее 4,8 м2 и, соответственно, 24м2 радиографической пленки при «ручной» или баковой обработке. Для приготовления рабочего раствора используется дистиллированная или отфильтрованная кипяченая вода. В качестве регенератора используется тот же проявитель, который добавляется к рабочему проявителю «ТРТ-310Пк» в соотношении 1:1 и предназначен для сохранения постоянного уровня проявителя в емкости для проявки, его активности и стабильности с целью получения качественного снимка;
Комплект химреактивов «ТРТ-311к» (проявитель «ТРТ-311Пк» и фиксаж «ТРТ-311Фк»). ТУ 2390-011-27823540-02. Комплект химреактивов выпускается в виде концентрированных растворов в пластиковых канистрах объемом 5л для приготовления рабочих растворов объемом 20л, которые позволяет обработать не менее 24 м2 радиографической пленки при машинной обработке. Для приготовления рабочего раствора используется дистиллированная или отфильтрованная кипяченая вода. В качестве регенератора используется тот же проявитель, который добавляется к проявителю «ТРТ-311Пк» в соотношении 1:1 и предназначен для сохранения постоянного уровня проявителя в емкости для проявки, его активности и стабильности с целью получения качественного снимка. Расход фиксажа зависит от содержания серебра в радиографической пленке.

Все химикаты в упаковке завода-изготовителя при соблюдении требований безопасности при хранении,транспортировании и эксплуатации - пожаро- взрывобезопасны и не вызывают какого-либо токсического или раздражающего действия на людей и окружающую среду.

Приготовление фиксирующих растворов. Состав фиксажа для рентгеновских пленок

22.10.2021

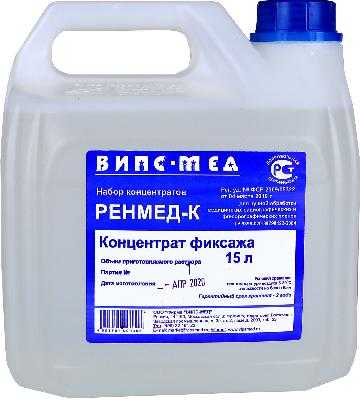

Как использовать фиксаж

Инструкция по применению набора фиксажа для автоматической обработки медицинских рентгеновских плёнок «РЕНМЕД-АВТО-ФК»

Набор фиксажа «РЕНМЕД-АВТО-ФК» (per. уд. № ФСР 2011/12085 от

17.10.2011 г.) предназначен для приготовления рабочего раствора, применяемого в качестве фиксажа и регенератора фиксажа в проявочных автоматах при химикофотографической обработке медицинских рентгеновских пленок.

Состав набора: часть А объемом Зли часть Б объемом 1 л.

Приготовление рабочего раствора

Для приготовления рабочего раствора необходимо использовать бак объемом не менее 25 литров и лопатку для перемешивания раствора, изготовленные из коррозионно-стойких материалов.

Примечание. Для приготовления рабочих растворов проявителя и фиксажа должны использоваться разные комплекты оборудования.

В бак наливают 12 литров водопроводной воды с температурой 10-3 5 °С и при перемешивании добавляют часть А, затем медленно при интенсивном перемешивании вводят часть Б. Полученный раствор доводят водой до 20 л и перемешивают. Приготовленный раствор должен быть прозрачным.

Рабочий раствор может быть использован для обработки пленок сразу после приготовления

Рекомендации по применению

Обработку пленок в фиксаже «РЕНМЕД-АВТО-ФК» рекомендуется проводить в процессах с продолжительностью цикла обработки «от сухого до сухого» 120-130 секунд.

Рекомендуемый уровень обновления фиксажа - 500-700 мл на 1 кв. м пленки.

Примечание. Фиксаж, сливаемый из проявочного автомата при регенерации, повторному использованию не подлежит.

Все работы, связанные с приготовлением и загрузкой рабочего раствора в проявочную машину, рекомендуется проводить в резиновых перчатках, защитных фартуках и очках. При случайном попадании реактивов из набора или раствора фиксажа на кожу, слизистые оболочки глаз и носоглотки, пораженные участки необходимо промыть большим количеством воды.

Хранить наборы следует отдельно от рентгеновских пленок.

Утилизация отработанного раствора

Отработанный фиксаж следует сдавать в службу приема серебросодержащих отходов.
