Примеры солитарного легочного узелка на КТ, ПЭТ

Добавил пользователь Владимир З.
Обновлено: 14.12.2024

Солитарный легочный узел - это образование диаметром < 3 см, которое полностью окружено паренхимой легкого (т.е. не прилежит к корню легкого, средостению или плевре), не связано с ателектазом или плевральным выпотом. (Оценка опухоли средостения Медиастинальные новообразования Медиастинальные новообразования возникают из-за разнообразных кист и опухолей; возможные причины образований зависят от возраста пациента и локализации образования (переднее, среднее или заднее. Прочитайте дополнительные сведения рассматривается подробнее в других разделах).

Солитарные легочные узлы чаще всего обнаруживают случайно при выполнении КТ или рентгенографии органов грудной клетки по другим причинам, или во время скрининга на рак легких. За солитарный узел часто принимают внелегочные уплотнения мягкой ткани: тени от сосков, бородавки, кожные узелки, костные аномалии.

Этиология солитарного легочного узла

Несмотря на то, что рак, как правило, является превалирующей причиной, причин образования одиночных легочных узелков может быть множество (см. таблицу Причины солитарного легочного узла Причины солитарного легочного узла ). Они варьируют в зависимости от возраста и фактора риска и включают:

Обследование при наличии солитарного легочного узла

Основная цель обследования - диагностировать рак и активную инфекцию.

Анамнез

Сбор анамнеза позволяет получить информацию о возможных причинах солитарного легочного узла:

рак или аутоиммунное заболевание,

профессиональные факторы риска (воздействие асбеста, винилхлорида, радона),

путешествия, или проживание в области с распространенным эндемическим микозом или высокой распространенностью туберкулеза,

факторы риска оппортунистических инфекций (ВИЧ-инфекция, иммунодефицит)

Пожилой возраст, курение, рак в анамнезе повышают вероятность наличия рака легкого и, в сочетании с диамером узла, используются для ее расчета.

Объективное обследование

Полное объективное обследование позволяет предположить этиологию (образование молочной железы или поражение кожи, похожее на рак).

Обследование

Целью обследования является диагностика злокачественного новообразования. Сначала выполняется рентгенография органов грудной клетки, затем - КТ.

Рентгенологические признаки, которые указывают на злокачественность образования легочных узелков, включают:

Скорость роста определяется путем сравнения с предыдущими снимками. Если за 2 года и более образование не увеличилось, скорее всего, оно доброкачественное. Если опухоль в течение 21-400 дней увеличилась в два раза, скорее всего, она злокачественная.

Кальциноз указывает на доброкачественность образования, особенно, если он расположен центрально (туберкулема, гистоплазмома), концентрически (консолидированный гистоплазмоз) или имеет форму зерен попкорна (гамартома).

Края заостренные или неровные более характерны для рака.

Диаметр < 1,5 см четко указывают на доброкачественность образования; диаметр > 5,3 см - на рак. Однако существуют исключения доброкачественного характера: абсцессы легких, гранелуматоз с полиангиитом, эхинококковые кисты.

Локализация в верхних долях несет более высокий риск развития злокачественности.

В некоторых случаях рентгенография органов грудной клетки позволяет получить необходимую информацию, но чаще всего требуется КТ. С помощью КТ можно дифференцировать образования легких и плевры. При диагностике рака легкого чувствительность КТ составляет 70%, специфичность - 60%.

Основой диагностики одиночных образований в легких является интервальная визуализация. Конкретные рекомендации по визуализации зависят от размера узелка и от наличия симптома матового стекла, является ли узелок, частично твердым или твердым, а также от индивидуальных факторов риска (курение в анамнезе, воздействие асбеста, семейный анамнез рака легких, пожилой возраст [ 1 Справочные материалы по обследованиям Солитарный легочный узел - это образование диаметром 3 см, которое полностью окружено паренхимой легкого (т.е. не прилежит к корню легкого, средостению или плевре), не связано с ателектазом. Прочитайте дополнительные сведения ]).

ПЭТ позволяет диффференцировать раковые и доброкачественные узелки. Позитронно-эмиссионная томография (ПЭT) наиболее часто используется для отоображения узелков, вероятность злокачественности которых является средней или высокой. При диагностике рака чувствительность КТ составляет > 90%, специфичность - примерно 78%. ПЭT-активность можно измерить с помощью стандартизированного уровня поступления (SUV - СУП) (18)F-2-дезокси-2-фтор-D-глюкозы (FDG). Стандартизированный уровень поступления > 2,5 предполагает наличие ракового перерождения, тогда как узелки с уровнем < 2,5, скорее всего, являются доброкачественными. Тем не менее, имеют место как ложноположительные, так и ложноотрицательные результаты. Ложноотрицательные результаты чаще всего отмечаются, когда размер узелков < 8 мм. Ложноотрицательные результаты ПЭТ могут наблюдаться при метаболически неактивных опухолях, а ложноположительные - при инфекциях и воспалительных процессах.

Если данные анамнеза указывают на инфекционную природу заболевания (туберкулез, кокцидиоидомикоз), проводят посев материала на питательную среду.

Одиночный легочный узел

Большинство одиночных легочныйх узлов - это образования доброкачественной этиологи: инфекционные гранулёмы, исход бактериальной, грибковой или туберкулёзной инфекции. Узлы неинфекционного генеза включают в себя: гамартрома, саркоид, гранулематоз Вегенера, ревматоидный артрит, артериовенозная мальформация и т.д.

Только одна треть одиночных легочных узлов являются злокачетвенными образованиями: бронхогенной карциномой, метастазами (20%) или карциноид.

Современные статистические исследования, проведённые в США, показали интересную картину: одиночный легочный узел определяется в 1 случаe из 500 рентгенограмм ОГК или в 1 исследовании из 100 КТ грудной полости. В районах эндемичных по грибковым заболеваниям (например, штат Огайо), это цифры в 2 раза выше.

Стандартным методом для оценки подозрительных одиночных легочных узлов (т.е. узлов без неоспоримых признаков доброкачественности) является КТ.

КТ является несомненным определяющим методом который позволяет объективно оценить узел, выявить наличия жира, кальцификатов, дополнительных признаков, играющих определяющую роль в оценке добро- или злокачественного потенциала исследуемого образования. КТ исследование рутинно можно выполнять без в/в контрастирования. Но, болюсное введение контраста может понадобится при динамическом КТ исследовании узлов с высоким риском злокачественности.

Критерии оценки одиночного легочного узла

Локализация:

доброкачественные узелки могут распологаться в любых отделах лёгких, без специфических предпочтений. Злокачественные узлы имеют тенденцию к локализации в верхних долях, справа > чем в левом лёгком. Аденоkарцинома тяготеeт к периферическому расположению, тогда как плоскоклеточный рак больше находят в центральных/медиальных отделах.

Размер:

размер узла не является определяющим критерием оценки добро- или злокачественности образования. В общем, чем крупнее образование, тем более оно подозрительно на злокачественность. Но, доброкачественные образования также могут доростать до приличных размеров. И наоборот, если мы видим узелок размером 2-3 мм, это не означает, что это не рак.

Структура:

Kрая узлов являются очень важным признаком. Образование с чёткими, ровными и хорошо очерченными краями типичны для доброкачественных узелков. Наличие неровных, бугристых краёв с спикулами, весьма подозрительны на злокачеcтвенный характер.

Отдельно надо выделить узлы не солидной структутры, а по типу GGO (ground glass opacities) матового стекла. "Чистые" GGO узлы могут быть как воспалительного генеза, так и злокачественными. Узлы смешанного характера, особенно если центр представлен солидным мягкотканным компонентом, а периферия в виде ауры по типу матового стекла, характерны для неоплазии (аденокарциномы бронхоальвеолярного типа).

Кальцинаты: очень важный и "любимый" критерий оценки. Если кальцинаты в узле есть, это ещё не означает что образование доброкачественное! Необходимо оценить расположение кальцинатов в узле. Диффузные, ламинированные, центрально расположенные (мишень), по типу периферического кольца, концентрические и кальцинаты в виде поп-корна являются критерием доброкачественности. Последний тип (поп-корн) характерен для гамартромы. Экцентрически расположенные кальцинаты подозрительны на наличие злокачественного образования. При раке также могут встречаться аморфные, точечные микрокальцинаты. Не надо забывать о метастазах муцинпродуцирующих карцином, при которых могут быть диффузные, "пунктирные" кальцинаты. Костеобразующие метастазы таких опухолей как остеосаркома и хондросаркома также могут имитировать кальцинаты.

Хочется сказать: хорошо, что метaстазы весьма редко бывают единичными

Наличие центральной гиподенсной зоны: неспецифический признак, может встречаться при раке и при воспалительных процессах за счёт некроза. Это суждение также относится к признаку воздушной бронхограммы и кавитациям (воздушным полостям). Бронхограммы встречаются в 50% случаев бронхоальвеолярных карцином.

При обнаружении в узле жира (необходимо очень аккуратно производить измерение плотности участков подозрительных на жир), чаще это свидетельствует в пользу доброкачественности образования. Читайте подробней - одиночный легочный узел с включениями жира.

рост образования или его отсуствие - один из самых важных критериев при оценке образования лёгкого на предмет злокачественности. Общеизвестный факт: узлы с стабильными, не изменяющимся размерами в течении 2х лет динамического наблюдения, являются доброкачественными образованиями. Современные авторы ратуют за такой протокол: при обнаружении подозрительного узелка/узла, считается целесообразным проводить КТ контроль через 3, 6, 12 и 24 месяцев. Если узел стабилен-наблюдение можно прекратить. Важные аспекты: современные работы выявили интересный факт, динамика увеличения обьёма узелков размерами < 10 мм при расчётах в 3>, пользуясь помощью компьютерных программ (например: CAD nodule detection; VIP nodule assessment), по точности превосходит в абсолютных цифрах, привычные замеры в 2>. Например: 6 месяцев назад узел был 5 мм в диаметре, сейчас 6х7 мм. Если измерить 3Dобъём, то может оказаться, что узел увеличился в объёме > 2.5 раза. Было введено такое понятие как: doubling rate т.е. время за которое узел увеличивается в своём объёме в 2 раза. Кстати, некоторые узлы плотности матового стекла подозрительные на бронхоальвеолярную карциному, имеют низкий doubling rate, поэтому нуждаются в более длительном наблюдении.

Динамическое контрастное усиление:

хорошая методика для оценки узелков без специфических признаков, с которыми сложно определиться: добро- или зло-. Принято считать: если усиление в узле < 15 H.U., это признак доброкачественности (90%), усиление >15 H.U. связывают с 50% злокачественных образований. Существуют методики последовательного динамического сканирования через определённые интервали через зону интереса (узла) с последующим вычислением кривой контрастного усиления и вымывания контраста из исследуемого узла/образования.

ПЭТ КТ (PET; PET CT):

Тактика:

Покончив с описательной частью, перед радиологом встаёт закономерный вопрос. Что делать дальше? Какую рекоммендацию необходимо написать в протоколе? В журнале European Radiology, номер за февраль 2007 года, была обширная статья на данную тему, где чётко было расписано, как необходимо поступать в том или ином случае. Полностью статью вы можете посмотреть в вложениях; в конце вы найдeте таблицу с протоколом действий.

Наряду с радиологическими данными необходимо учитывать анамнез и клинические данные, включая стаж курения, наличие специфических жалоб и т.д. Существуют специальные автоматизированные программы для расчёта риска.

Подробней о тактике ведения одиночных легочных узлов обнаруженных виде случайной находки вне скрининга рака легкого читайте в отдельной публикации.

Одиночный легочный узел: доброкачественный или злокачественный. Дифференциальный диагноз при помощи КТ и ПЭТ/КТ

Одиночный легочный узел - это структура округлой формы или близко к округлой форме, хорошо или слабо ограниченная, размером до 30 мм в диаметре, окруженная со всех сторон легочной паренхимой, не распространяющаяся на корень легкого и средостение, и не ассоциирована с плевральным выпотом, ателектазом и аденопатией.

Изменения более, чем 3 сантиметра в диаметре, рассматриваются, как злокачественные образования, пока не будет доказано обратное.


КТ: доброкачественный узел vs злокачественный узел

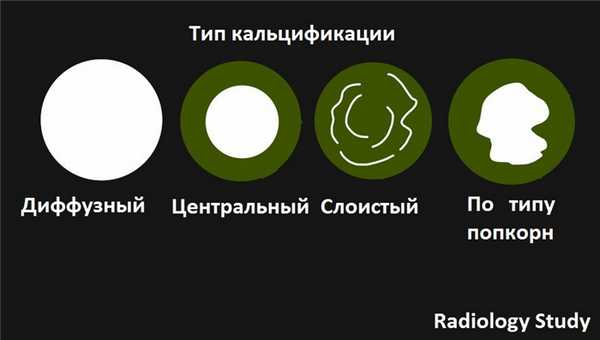

Кальцификация

Типы кальцификации, присущие доброкачественному процессу:

  • диффузная кальцификация
  • центральная кальцификация
  • слоистая кальцификация

Выше перечисленные кальцификаты характерны для таких доброкачественных процессов, как гамартома и гранулематозная болезнь.

Остальные типы кальцификации не следует рассматривать, как доброкачественную кальцификацию. Исключения из правил составляют случаи, когда у пациента в анамнезе есть первичная опухоль. К примеру, диффузный тип кальцификации возможно встретить у пациентов с остеосаркомой и хондросаркомой, а кальцификации центрального типп или по типу попкорна визуализируются у пациентов с гастроинтестинальной опухолью или у пациентов, которые прошли курс химиотерапии.


Размер

Как выше было написано, одиночный легочный узел - это структура округлой формы или близко к округлой форме, хорошо или слабо ограниченная, размером до 30 мм в диаметре, окруженная со всех сторон легочной паренхимой, не распространяющаяся на корень легкого и средостение, и не ассоциирована с плевральным выпотом, ателектазом и аденопатией.

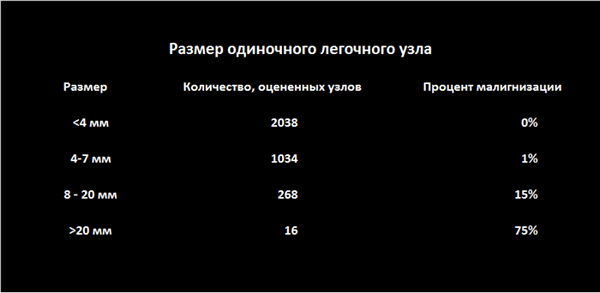

Swensen и соавт. изучали взаимосвязь между размером одиночного легочного узла и риском малигнизации у пациентом с высоким риском развития рака легкого (1).

Результат исследования приведен в таблице слева:

Соответственно, вывод из результатов данного исследования следующий, чем меньше узел в размерах, тем больше вероятность, что процесс доброкачественный. Более, чем 2000 узлов размером в диаметре менее, чем 4 мм, оказались доброкачественными и ни одного среди них злокачественного.

Увеличение в размерах или рост

Оценка роста одиночного легочного узла в динамике является важным для дифференциального диагноза. Если в течении 2 лет размеры узлы не изменились то, это более характерно для доброкачественного узла.

Системный подход по наблюдению за узлами в легком наиболее полно разобран в статье Рекомендации общества Fleischner 2017


Форма

Японские исследования, которые проводились во время скрининга, доказали, что многоугольная форма узла и пространственный коэффициент более 1.78 (three-dimensional ratio) является признаком доброкачественного узла (2,3).

Узел многоугольной формы - это узел, который имеет несколько граней или несколько сторон.

Узел с периферийной субплевральной локализацией авторы данного исследования также относят к доброкачественным.

Пространственный коэффициент или трехмерное соотношение - это отношение максимального поперечного размера к максимальному вертикальному размеру. Большие цифры пространственного коэффициента указывают на то, что образование плоское и является доброкачественным.

Oдиночный легочной узел (SPN - solitary pulmonary nodule). Протокол обследования.

В английской медицинской литературе различают;
1.Nodule: узелок, размером < 10 мм.
2.Node: узел, > 10 мм но < 30 мм.
3. Mass: образование, > 30 мм. (как правило, это неоплазия).

Большинство SPN это образования доброкачественной этиологи: инфекционные гранулёмы, исход бактериальной, грибковой или туберкулёзной инфекции. Узлы неинфекционного генеза включают в себя: гамартрома, саркоид, гранулематоз Вегенера, ревматоидный артрит, артериовенозная мальформация и т.д.
Одна треть SPN являются злокачетвенными образованиями: бронхогенная карцинома, метастазы (20%) или карциноид.


Современные статистические исследования проведённые в США показали интересную картину: SPN определяются в 1 случаe из 500 рентгенограмм ОГК или в 1 исследовании из 100 КТ грудной полости. В районах эндемичных по грибковым заболеваниям (например штат Огайо), это цифры в 2 раза выше.
Стандартным методом для оценки подозрительных SPN (т.е. узлов без неоспоримых признаков доброкачественности) является КТ.
КТ является несомненным определяющим методом который позволяет объективно оценить узел, выявить наличия жира, кальцификатов, дополнительных признаков играющих определяющую роль в оценке добро- или злокачественного потенциала исследуемого образования. КТ исследование рутинно можно выполнять без в/в контрастирования. Но, болюсное введение контраста может понадобится при динамическом КТ исследовании узлов с высоким риском злокачественности.

Критерии Оценки SPN:

1.Локализация: доброкачественные узелки могут распологатся в любых отделах лёгких, без специфических предпочтений. Злокачественные узлы имеют тенденцию к локализации в верхних долях, справа > чем в левом лёгком. Аденоkарцинома тяготеeт к периферическому расположению, тогда как плоскоклеточный рак бпльше находят в центральных/медиальных отделах.

2.Размер: размер узла не является определяющим критерием оценки добро- или злокачественности образования. В общем; чем крупнее образование, тем более оно подозрительно на злокачественность. Но, доброкачетвенные образования также могут доростать до приличных размеров. И наоборот; если мы видим узелок размером 2-3 мм, это не означает что это не рак.

3.Структурная характеристика SPN:

3.1 Kрая узлов являются очень важным признаком. Образование с чёткими, ровными и хорошо очерченными краями типичны для доброкачественных узелков. Наличие неровных, бугристых краёв с спикулами, весьма подозрительны на злокачеcтвенный характер.

3.2 Отдельно надо выделить узлы не солидной структутры, а по типу GGO (ground glass opacities) матового стекла. "Чистые" GGO узлы могут быть как воспалительного генеза, так и злокачественными. Узлы смешанного характера, особенно если центр представлен солидным мягкотканным компонентом, а периферия в виде ауры по типу матового стекла, характерны для неоплазии (аденокарциномы бронхоалвеолярного типа).

3.3 Кальцинаты: очень важный и "любимый" критерий оценки. Если кальцинаты в узле есть, это ещё не означает что образование доброкачественное! Необходимо оценить расположение кальцинатов в узле. Диффузные, ламинированные, центрально расположенные (мишень), по типу периферического кольца, концентрические и кальцинаты в виде поп-корна являются критерием доброкачественности. Последний тип (поп-корн) характерен для гамартромы. Экцентрически расположенные кальцинаты подозрительны на наличие злокачественного образования. При раке, также могут встречатся аморфные, точечные микрокальцинаты. Не надо забывать о метастазах муцинпродуцирующих карцином, при которых могут быть диффузные, "пунктирные" кальцинаты. Косте-образующие метастазы таких опухолей как остеосаркома и хондросаркома, также могут имитировать кальцинаты.

-Хочется сказать; хорошо что метaстазы весьма редко бывают единичными-

3.4 Наличие центральной гиподенсной зоны: неспецифический признак; может встречатся при раке и при воспалительных процессах; за счёт некроза. Это суждение также относится к признаку воздушной бронхограммы и кавитациям (воздушным полостям). Бронхограммы встречаютсы ав 50% случаев бронхоалвеолярных карцином.


3.5 При обнаружение в узле жира (необходимо очень аккуратно производить измерение плотности участков подозрительных на жир), это свидетельствует в пользу доброкачественности образования.

4. Рост: рост образования или его отсуствие; один из самых важных критериев при оценке образования лёгкого не предмет злокачественности. Общеизвестный факт: узлы с стабильными, не изменяющимся размерами в течении 2х лет динамического наблюдения, являются доброкачественными образованиями. Современные авторы ратуют за такой протокол: при обнаружении подозрительного узелка/узла, считается целесообразным проводить КТ контроль через 3, 6, 12 и 24 месяцев. Если узел стабилен-наблюдение можно прекратить. Важные аспекты: современные работы выявили интересный факт, динамика увеличения обьёма узелков размерами < 10 мм при расчётах в 3>, пользуясь помощью компьютерных программ (например: CAD nodule detection; VIP nodule assessment), по точности превосходит в абсолютных цифрах, привычные замеры в 2>. Например: 6 месяцев назад узел был 5 мм в диаметре, сейчас 6х7 мм. Если измерить 3Dобъём, то может оказатся, что узел увеличился в объёме > 2.5 раза. Было введено такое понятие как: doubling rate т.е. время за которое узел увеличивается в своём объёме в 2 раза. Кстати, некоторые узлы плотности матового стекла подозрительные на бронхоальвеолярную карциному, имеют низкий doubling rate, поэтому нуждаются в более длительном наблюдении.

5. Динамическое контрастное усиление: хорошая методика для оценки узелков без специфических признаков, с которыми сложно определится; добро- или зло-. Принято считать; если усиление в узле < 15 H.U., это признак доброкачественности (90%), усиление >15 H.U. связывают с 50% злокачественных образований. Существуют методики последовательного динамического сканирования через определённые интервали через зону интереса (узла) с последующим вычислением кривой контрастного усиления и вымывания контраста из исследуемого узла/образования.

Вы вводите данные пациента и результаты КТ, в конце получаете коэффициент риска злокачественности.


Если коротко перевести протокол действий; он будет звучать так:


Аббревиатура: Пациенты с низким риском-ПНР Пациенты с высоким риском-ПВР

Узелок < 4 мм:
ПНР-никаких действий
ПВР-контроль КТ через 12 месяцев, если изменений нет-прекратить наблюдение.


Узелок > 8 мм:
ПНР-выполнение КТ с динамическим усилением или ПЭТ КТ, при позитивном результате-биопсия (не рекоммнедую ТАБ, лучще делат трепан биопсию) или резекция. При отрицательном результате: контроль КТ через 3, 9 и 24 месяца (в отсуствии динамики).
ПВР: сразу биопсия (не рекоммнедую ТАБ, лучще делат трепан биопсию) или резекция. Альтернатива-сначала сделать КТ с динамическим усилением или ПЭТ КТ.
