Рентгенограмма, КТ, МРТ при переломе дистального конца плечевой кости

Добавил пользователь Cypher
Обновлено: 14.12.2024

КТ плечевого сустава обосновано сделать, если выполненные ультразвуковое исследование и рентгенография не смогли уточнить причину появления жалоб или есть веские подозрения на патологию костно-суставного аппарата данной области. Данное исследование полезно при наличии противопоказаний к магнитно-резонансной томографии (МРТ). Во время КТ-сканирования создаются изображения поперечного сечения плеча с помощью рентгеновских камер и специальных программ. Компьютерная томография плеча может быть выполнена нативно или с контрастированием.

Что показывает КТ плечевого сустава

Фото компьютерной томографии плечевого сустава

Плечевой сустав самый подвижный в организме человека. Огромный диапазон перемещений приводит к его нестабильности, поэтому вывихи и травмы регистрируются часто. Дислокация суставной головки из своего ложа увеличивает вероятность повреждения, что часто приводит к дегенеративному процессу, при котором окружающие сустав ткани постепенно разрушаются и перестают нормально функционировать. Что можно обнаружить на томограммах? КТ плечевой кости демонстрирует сложность перелома, смещение отломков и угол, образуемый их положением. Способность визуализировать изображения в осевой, сагиттальной и корональной плоскостях, а также в трехмерном формате, помогает в интерпретации картины повреждения и предоперационном планировании.

КТ плеча позволяет диагностировать следующие патологические процессы:

инфекционное поражение суставного аппарата;

тромбообразование в сосудах плечевого сустава;

системные заболевания соединительной ткани с вовлечением плечевого сочленения;

разрывы сухожилий, мышц, связочного аппарата;

посттравматические повреждения (вывих, подвывих, перелом, растяжение, ушиб) и осложнения (остеонекроз, рубцовые деформации и пр.);

дистрофические изменения рассматриваемой области;

опухолевый процесс (включая метастатические поражения) в суставе.

Окончательно диагноз верифицируют с учетом совокупности результатов всех исследований. Эффективность терапии выше после прохождения полной диагностики, а схема лечения напрямую связана с патогенетическим фактором. КТ плечевого сустава позволяет врачу дать оценку костям, мягким тканям, костно-суставным сочленениям и обнаружить отклонения.

Как делают КТ плечевых суставов

Положение пациента во время исследования

Сделать КТ плечевой кости в Санкт-Петербурге можно в одном из диагностических центров, в отделении радиологии больницы или клиники, где есть компьютерный томограф. Предварительно нужно записаться, связавшись с оператором через форму сайта или по телефону. Возможно прохождение обследования в экстренном порядке в день обращения.

Как проходит процедура КТ плечевой кости

Техник попросит Вас принять определенную позу; для дополнительной фиксации конечности могут быть использованы подушки или ремни - это поможет сохранить правильное положение и получить качественные изображения. Вам также может потребоваться задержать на несколько секунд дыхание во время коротких отдельных сканирований, чтобы предотвратить размытость на снимках. Из соседней комнаты техник с помощью пульта дистанционного управления переместит Вас вглубь томографа, и начнется сама процедура, во время которой специальные датчики будут вращаться вокруг тела. Для экстренных ситуаций в ходе сканирования под рукой есть кнопка для связи с персоналом. После завершения необходимо подождать некоторое время, чтобы техник убедился в качестве полученных томограмм: они должны быть четкие, чтобы в дальнейшем врач мог их правильно прочитать. Типичная КТ занимает 5-10 минут, что актуально в диагностике острых травматических повреждений.

Подготовка к исследованию плеча

Нативная компьютерная томография плечевой кости - один из неинвазивных тестов визуализации, и ее прохождение не требует особой подготовки. Достаточно выбрать свободную удобную одежду без замков и металлических застежек, убрать украшения: заколки, цепочки, часы и пр. Косточки бюстгальтера также могут привести к появлению артефактов на изображениях, поэтому об этом лучше позаботиться заранее. С собой нужно взять результаты предыдущих обследований и выписки из стационара, если таковые есть. После диагностики можно заниматься привычными делами.

Контрастирование

Введение в вену контраста через катетер

Контрастирование значительно улучшает четкость томограмм и позволяет рассмотреть мельчайшие детали, которые не показывает простое (нативное) компьютерное сканирование, рентгенография и УЗИ плечевого сустава. В большинстве случаев внутривенного усиления не требуется, а его использование зарезервировано для патологических процессов, подозрительных на опухоль или абсцесс кости. Если процедура подразумевает введение контрастного вещества, есть определенные нюансы, которые необходимо знать:

Внутривенная инъекция радиофармпрепарата на голодный желудок повышает вероятность развития вегетативной симптоматики: головокружения, тошноты, слюнотечения. Поэтому перед обследованием, за 30-45 мин., нужно неплотно перекусить.

Если ранее отмечалась аллергическая реакция на контраст, сообщите об этом врачу. Ощущение горячих приливов, учащенное сердцебиение, легкие диспепсические расстройства, которые исчезли через несколько минут самостоятельно, рассматриваются как вариант нормы и не являются противопоказаниями к контрасту.

От приема Метформина при сахарном диабете необходимо отказаться за 36 часов до КТ с усилением, отмену лекарства следует обязательно обсудить с эндокринологом.

Перед обследованием с контрастированием, даже если никогда не было заболеваний почек, необходим анализ крови на креатинин. Результаты действительны в течение 10 дней.

Показания и противопоказания

Компьютерная томография имеет свои показания и противопоказания

Если альтернативные методы визуализации не дают исчерпывающей информации или есть противопоказания к МРТ, КТ является хорошей альтернативой для установления диагноза. Компьютерное сканирование плеча обычно используют для оценки состояния сустава после протезирования, переломов, вывихов. Врач может назначить это исследование, если пациента беспокоят боли в плече, характерные пощелкивания, ограничение объема движения, припухлость и покраснение кожных покровов над суставом.

Как и при любом рентгеновском исследовании, во время прохождения компьютерной томографии присутствует некоторое облучение. Его уровень абсолютно безопасен для взрослых, если диагностика проводится на современном качественном томографе. Во время беременности, лактации и в детском возрасте до 14 лет радиационное воздействие может оказать неблагоприятное влияние на организм, поэтому предпочтительнее сделать МРТ или УЗИ плечевого сустава. Компьютерное сканирование для этой категории лиц может быть выполнено по жизненным показаниям. Женщине, не исключающей желанную беременность на ранних сроках, необходимо воздержаться от любых рентгенологических обследований.

Существуют ограничения и по весу пациента: КТ невозможно по техническим причинам, если масса тела превышает 150 кг.

Противопоказания для контрастной КТ

Современные радиофармпрепараты имеют минимальный риск развития побочных эффектов, но некоторой категории пациентов КТ с усилением не назначают. Абсолютными противопоказаниями к введению контраста служат:

реакции гиперчувствительности (поливалентная аллергия, крапивница, отек Квинке, анафилактический шок) на радиофармпрепарат.

хроническая почечная недостаточность в стадии суб- и декомпенсации.

состояние после трансплантации почки, нефрэктомии.

В этих случаях вопрос о возможности выполнения компьютерной томографии с введением контраста решается в индивидуальном порядке.

В диагностическом центре “Магнит” (Санкт-Петербург) можно сделать КТ и МРТ плеча в удобное для Вас время. Действует гибкая система скидок, мы работаем в режиме 24/7. В ночные часы цены обследования ниже. Современный томограф, высокое качество снимков, опытные специалисты, индивидуальных подход к каждому пациенту - все, что необходимо для определения причины болезни.

Фото томографии плечевого сустава

КТ при нестабильности плеча

А - дисплазия гленоида;

В - повреждение Хилл-Сакса (субхондральный перелом), дефект головки плечевой кости после вывиха плеча;

С - повреждение Банкарта (отрыв ободка от костной впадины с вывихом плеча вперед, разрушение краев лопаточной впадины - места прикрепления хряща);

D - повреждение Хилл - Сакса в переднем отделе суставной губы;

Е - 3D-реконструкция переднего вывиха плеча;

F- задний перелом с вывихом плеча.

Наиболее часто КТ плечевого сустава выполняют по поводу травматических повреждений. Они различаются по механизму альтерации: падение на вытянутую руку, прямой удар и пр. Врач-рентгенолог после анализа томограмм выявляет причину, а ортопед определяет оптимальную тактику ведения. Иногда повреждение может быть настолько серьезным, что пациенту необходимо эндопротезирование плечевого сустава.

Рентгенограмма и компьютерная томограмма у пациента с тяжелым переломом и вывихом правого плечевого сустава до операции

При соблюдении всех рекомендаций (ношение ортеза, дальнейшая разработка, динамическое наблюдение с контрольной КТ плеча и пр.) качество жизни не страдает.

Перелом плечевой кости

Переломы плеча составляют около 7% от общего числа переломов. В зависимости от локализации переломы плеча подразделяются на: переломы верхних отделов плечевой кости; диафизарные переломы плеча (переломы средней части плеча); переломы нижних отделов плечевой кости. Переломы плеча сопровождаются болью и отеком, деформацией и крепитацией в области перелома, ограничением движении руки. При внутрисуставных переломах плеча возможен гемартроз. Основной метод диагностики перелома плечевой кости - это рентгенография, дополнительно может проводиться УЗИ, КТ или МРТ сустава, диагностическая пункция. Лечение включает репозицию отломков, их удерживание при помощи спиц, пластин или винтов, наложение гипсовой повязки, реабилитацию руки после снятия гипса (массаж, ЛФК, физиопроцедуры).

МКБ-10

Общие сведения

Переломы плеча составляют около 7% от общего числа переломов.

Анатомия

Верхний конец плечевой кости имеет форму полушария и соединяется с суставной поверхностью лопатки, участвуя в образовании плечевого сустава. Расположенная сразу под головкой часть плечевой кости носит название анатомической шейки плеча. Чуть ниже находятся точки прикрепления мышц - малый и большой бугорки. Капсула плечевого сустава охватывает анатомическую шейку плеча и заканчивается над бугорками. Под бугорками кость немного сужается и образует хирургическую шейку плеча. Нижняя часть плечевой кости заканчивается округлой головкой мыщелка, сочленяющейся с лучевой костью и блоком плечевой кости, соединяющимся с локтевой костью.

Классификация

В зависимости от локализации травматологи подразделяют переломы плеча на:

переломы верхних отделов плечевой кости;
диафизарные переломы плеча (переломы средней части плеча);
переломы нижних отделов плечевой кости.

Перелом плеча в его верхних отделах может быть внутрисуставным (подбугорковым) и внесуставным (подбугорковым).

КТ плечевого сустава. Оскольчатый перелом хирургической шейки плечевой кости со смещением отломков. Дистальный отломок (красная стрелка) вколочен в проксимальный отломок (синяя стрелка).

Проксимальные переломы

Возможен перелом головки, отрыв малого или большого бугра, перелом анатомической и хирургической шейки плеча. Наиболее распространены переломы хирургической шейки, причем подавляющую часть пострадавших составляют люди пожилого возраста. Причиной перелома обычно становится падение на локоть, плечо или отведенную руку.

Симптомы

Пациент предъявляет жалобы на боли в области плечевого сустава. Вколоченные переломы сопровождаются нерезким отеком, болезненностью при попытке активных движений. Пассивные движения ограничены незначительно. При переломе со смещением клиническая картина более яркая. Пострадавшего беспокоят выраженные боли. Выявляется умеренный отек, деформация области сустава и укорочение конечности. Определяется крепитация (хруст костных фрагментов). Диагноз уточняют по результатам рентгенографии. При внутрисуставном переломе может быть проведено УЗИ плечевого сустава.

Лечение

При вколоченных переломах руку фиксируют специальной повязкой. При переломах хирургической шейки со смещением в отделении травматологии выполняют репозицию под местной анестезией. В последующем возможна фиксация повязкой по Турнеру или на отводящей шине, лейкопластырное или скелетное вытяжение. ЛФК назначают, начиная с 7-10 лечения. Срок иммобилизации составляет 6 недель. Операция показана при нестабильных и оскольчатых переломах. Противопоказанием к операции является старческий возраст и тяжелые хронические болезни.

Диафизарные переломы

Переломы плеча в среднем отделе (диафизарные переломы плеча) возникают в результате падения на руку или удара по плечу, могут быть косыми, поперечными, винтообразными и оскольчатыми. Диафизарные переломы плеча нередко сочетаются с повреждением лучевого нерва. Возможно повреждение плечевых артерий и вен.

Клиническими признаками перелома плеча являются боли, отечность, деформация, крепитация костных фрагментов и патологическая подвижность плечевой кости. При переломах плеча с повреждением лучевого нерва пациент не может самостоятельно разогнуть пальцы и кисть. Для уточнения диагноза и выбора тактики лечения выполняют рентгенографическое исследование.

Переломы плеча без смещения обезболивают и фиксируют гипсовой шиной. При переломах плеча со смещением накладывают скелетное или лейкопластырное вытяжение, которое после появления рентгенологических признаков костной мозоли заменяют гипсовой лонгетой. Общий срок иммобилизации при диафизарных переломах плеча составляет 3-3,5 месяца.

При хорошо сопоставленных переломах плеча, сочетающихся с повреждением лучевого нерва, проводится консервативная терапия (адекватная иммобилизация перелома плеча, лекарственная стимуляция восстановления нерва, ЛФК, физиолечение). Если в течение 2-3 месяцев нет признаков регенерации нерва, выполняют операцию. Хирургическое лечение показано при многооскольчатых переломах плеча, невозможности закрытой репозиции, интерпозиции мягких тканей и повреждении сосудов. Фиксацию отломков осуществляют при помощи пластин, металлических штифтов или аппарата Илизарова.

Дистальные переломы

Возможны внутрисуставные и внутрисуставные переломы плеча в нижних отделах. К внесуставным переломам нижних отделов плеча относятся надмыщелковые переломы, к внутрисуставным переломам - переломы блока, головчатого возвышения плечевой кости и межмыщелковые переломы.

Надмыщелковые переломы

С учетом механизма травмы надмыщелковые переломы плеча подразделяются на разгибательные и сгибательные. Сгибательные надмыщелковые переломы встречаются чаще, возникают при падении на согнутую руку. Причиной разгибательного перелома становится падение на переразогнутую руку.

Область плеча над локтевым суставом отечна, резко болезненна. Сгибательные переломы сопровождаются визуальным удлинением предплечья, при разгибательных переломах предплечье выглядит укороченным. Надмыщелковые переломы плеча могут сочетаться с вывихом костей предплечья. Диагноз устанавливается после рентгенографии.

При неосложненных переломах область повреждения фиксируют гипсовой лонгетой на 3-4 недели. При большом смещении отломков и невозможности репозиции выполняют операцию.

Переломы мыщелков

Перелом наружного мыщелка возникает при падении с опорой на разогнутую руку, перелом внутреннего мыщелка - при падении на локоть. Возможна прямая травма (удар в область мыщелка). Локтевой сустав отечен, резко болезненен. Как правило, переломы мыщелков сопровождаются развитием гемартроза (скоплением крови в локтевом суставе), при котором боли и отек становятся более выраженными. Диагноз устанавливают после рентгенографии.

При переломах без смещения проводят иммобилизацию гипсовой лонгетой. При переломах со смещением выполняют репозицию под местной анестезией. Если фрагменты невозможно сопоставить, проводится хирургическое лечение (фиксация отломков спицами, пластинами или винтами). Физиотерапевтические процедуры при данном виде переломов плеча противопоказаны. Пациентам назначают ЛФК и механотерапию.

Чрезмыщелковые переломы

Обычно встречаются у детей. Возникают при падении на локоть. Сопровождаются болью, отеком, ограничением движений в суставе. Лечение как при переломах мыщелков.

Перелом лучевой кости

Перелом лучевой кости - это нарушение целостности лучевой кости в результате травматического воздействия. Может возникать на любом уровне: в области головки и шейки луча, в нижней и средней трети. Наиболее распространенными являются переломы луча чуть выше запястья (в типичном месте). Проявляются отеком, болью, деформацией и ограничением движений. Для уточнения диагноза используется рентгенография, реже КТ. Лечение консервативное, при невозможности адекватной репозиции и тяжелых многооскольчатых переломах показана операция.

Перелом лучевой кости - одно из самых распространенных повреждений опорно-двигательного аппарата. Обычно возникает при падении на руку. Может выявляться у лиц любого возраста и пола, однако, повреждения верхней части лучевой кости и переломы диафиза чаще обнаруживаются у детей, пациентов среднего и молодого возраста, а переломы луча в типичном месте - у пожилых. Такая разница обусловлена некоторыми различиями в механизме травмы, разным уровнем и характером двигательной активности, а также возрастными особенностями костно-мышечной системы.

Переломы лучевой кости могут быть изолированными или сочетаться с другими повреждениями. В травматологии и ортопедии чаще встречается сочетание переломов лучевой и локтевой кости. При нетипичном механизме травмы (автодорожных происшествиях, несчастных случаях на производстве, падениях с высоты) возможны сочетания с переломами других костей конечностей, переломами ребер, переломами позвоночника, переломами таза, ЧМТ, повреждением почки, повреждением грудной клетки, повреждением мочевого пузыря и тупой травмой живота. Лечение переломов луча осуществляют врачи-травматологи.

Патанатомия

Лучевая кость - одна из двух костей предплечья. Она находится со стороны I пальца и проходит практически параллельно локтевой кости, расположенной со стороны мизинца. В верхней части лучевая кость истончается, переходит в шейку и заканчивается небольшой головкой, которая «торцом» сочленяется с плечевой костью, а боковой поверхностью - с локтевой. В области диафиза лучевая кость расширяется, а локтевая сужается, и их диаметр становится практически одинаковым. В нижней части лучевая кость становится еще шире и занимает большую часть лучезапястного сустава, соединяясь с тонкой дистальной частью локтевой кости и костями запястья.

С учетом вышеперечисленных анатомических особенностей выделяют несколько видов изолированных переломов луча и более сложных повреждений, при которых страдают как лучевая, так и локтевая кости. К числу изолированных травм относятся переломы шейки и головки луча, изолированные переломы диафиза и переломы дистальной части (переломы в типичном месте). Одновременное повреждение лучевой и локтевой кости наблюдается при переломе диафизов обеих костей предплечья и при повреждении Галеацци, которое представляет собой сочетание перелома луча в нижней или средней части диафиза с вывихом дистального конца локтевой кости в лучезапястном суставе.

Виды переломов луча

Переломы головки и шейки

Перелом лучевой кости в области головки обычно возникает в результате падения на вытянутую и немного отведенную руку. Составляет около 20% от общего числа травм локтевого сустава. В 50% случаев сочетается с повреждением других анатомических структур, в 10% случаев - с вывихом костей предплечья. Проявляется болью и припухлостью в области локтя. Боль усиливается при пальпации, попытке повернуть или согнуть руку. Крепитация не определяется. Для уточнения диагноза назначают рентгенографию локтевого сустава. Лечение обычно консервативное. При повреждениях без смещения накладывают гипс, при наличии смещения выполняют закрытую репозицию, а затем назначают контрольные снимки.

При неудовлетворительном результате контрольной рентгенографии осуществляют повторную репозицию с фиксацией головки спицей. Затем накладывают гипс, спицу удаляют через 2-3 нед., иммобилизацию продолжают 4-5 нед. При многооскольчатых повреждениях и значительном разрушении головки показано хирургическое вмешательство - резекция головки или эндопротезирование головки с использованием силиконового протеза. Последний способ обычно применяется при лечении молодых пациентов.

Изолированные переломы диафиза

Перелом лучевой кости в зоне диафиза возникает в результате удара по лучевой стороне предплечья и наблюдается достаточно редко. Симптоматика обычно стертая. В области повреждения возникает припухлость, пациенты жалуются на боль, усиливающуюся при ощупывании и движениях, особенно ротационных. Крепитация и патологическая подвижность, как правило, отсутствуют, поскольку отломки лучевой кости удерживаются целой локтевой костью и межкостной мембраной. Диагноз уточняют при помощи рентгенографии костей предплечья.

Повреждение Галеацци

Описано итальянским хирургом Галеацци в первой половине двадцатого века. Представляет собой сочетание перелома лучевой кости и вывиха локтевой кости в лучезапястном суставе. Подобные повреждения составляют около 7% от общего количества переломов костей предплечья и образуются при падении на пронированную кисть. Сопровождаются болью в нижней и средней трети предплечья, выраженной припухлостью и образованием подкожных гематом. Движения в лучезапястном суставе ограничены.

Отличительными особенностями данной травмы являются частые сопутствующие повреждения нервов, развитие компартмент-синдрома (сдавления нервов, вен и артерий отечными мягкими тканями) и необходимость хирургического вмешательства для восстановления нормальных анатомических соотношений костей предплечья. Признаками, позволяющими заподозрить повреждение нервов, являются выпадение чувствительности и движений в области кисти. Усиливающееся напряжение мягких тканей, мучительная нарастающая боль и усиление боли при тяге за пальцы указывают на наличие компартмент-синдрома.

Диагноз выставляется на основании рентгенографии предплечья с захватом лучезапястного сустава. В сомнительных случаях выполняют сравнительные рентгенограммы обеих предплечий или назначают КТ кости. При подозрении на травму нервов и повреждение сосудов назначают консультации сосудистого хирурга и невролога. При компартмент-синдроме необходима немедленная фасциотомия. Лечение оперативное - открытая репозиция и остеосинтез лучевой кости пластиной. При необходимости дополнительно осуществляется фиксация головки локтевой кости спицей. Иммобилизацию продолжают 6-8 нед., затем назначают реабилитационные мероприятия, включающие в себя ЛФК, массаж и физиотерапию. При застарелых повреждениях накладывают дистракционные аппараты.

Перелом в типичном месте

Переломы лучевой кости в типичном месте (чуть выше лучезапястного сустава) - самые распространенные переломы костей предплечья. Нередко наблюдаются у детей и у молодых людей, однако, чаще всего встречаются у лиц пожилого возраста, что обусловлено остеопорозом. Как правило, возникают при падении с опорой на вытянутую руку, могут сопровождаться или не сопровождаться смещением фрагментов. С учетом характера смещения выделяют две разновидности таких повреждений - переломы Коллеса и переломы Смита. При переломе Коллеса дистальный отломок смещается к тылу, при переломе Смита - к ладони. Кроме того, такие переломы могут быть внутрисуставными или внесуставными, открытыми или закрытыми.

Повреждение сопровождается резкой болью, отеком и кровоизлияниями. Возможна крепитация и патологическая подвижность. При смещении выявляется видимая деформация чуть выше сустава или в его проекции. Движения и пальпация резко болезненны. Диагноз подтверждают по результатам рентгенографии лучезапястного сустава. При сложных переломах и в ходе предоперационной подготовки может потребоваться проведение КТ лучезапястного сустава и МРТ. Лечение в подавляющем большинстве случаев консервативное.

Рентгенография лучезапястного сустава. Перелом дистального метаэпифиза лучевой кости со смещением отломков.

При переломах лучевой кости без смещения накладывают гипс, при смещении после выполнения блокады проводят закрытую репозицию с последующим наложением простой или пластиковой гипсовой повязки. При необходимости для лучшего удержания отломков используют чрезкожную фиксацию спицами. Затем больного направляют на контрольную рентгенографию. При удовлетворительном стоянии отломков гипс сохраняют 4-5 нед. При неудаче репозиции осуществляют попытку повторного вправления. Если фрагменты не удалось сопоставить, показана операция.

Хирургическое вмешательство проводят в условиях стационара. Возможен остеосинтез дистального метаэпифиза лучевой кости пластиной или винтами. При сложных открытых переломах наложение металлоконструкций в области раны противопоказано, поэтому в таких случаях используют аппараты внешней фиксации. В послеоперационном периоде назначают УВЧ, обезболивающие и антибиотики. Срок начала реабилитационных мероприятий зависит от вида остеосинтеза. Стабильная фиксация пластиной позволяет начать ЛФК уже через неделю после операции, при других способах лечения разработку сустава откладывают на более поздние сроки.

3. Выбор тактики лечения переломов лучевой кости в типичном месте/ Каракулько Н.А., Рузанов В.И., Чибриков А.Г., Хачатрян А.Г.// Здоровье и образование в XXI веке - 2009 - Т.1, №1

Классификация переломов длинных трубчатых костей AO (ассоциация остеосинтеза)

С целью упростить постановку клинического диагноза, стратегически оценить тяжесть и прогноз травмы, а также создать «единый язык понятий» среди травматологов, Морис Э. Мюллер создал классификацию переломов длинных трубчатых костей AO.

Общие положения классификации переломов костей по AO

В общем плане переломы всех трубчатых костей в скелете человека Мюллер предлагает представить в следующем виде (смотрите схемы, рисунки, таблицы).

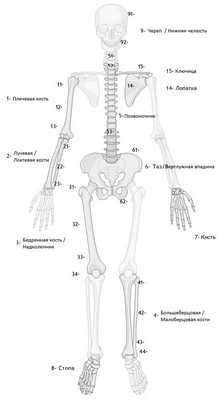

Система нумерации по AO/OTA с анатомической локализации переломов трех сегментов кости

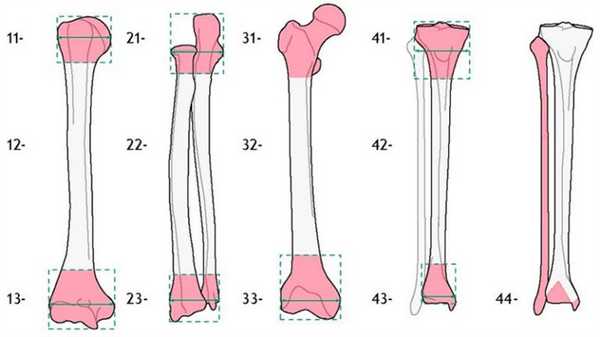

Проксимальный сегмент = 1, диафизарный сегмент = 2, дистальный сегмент = 3

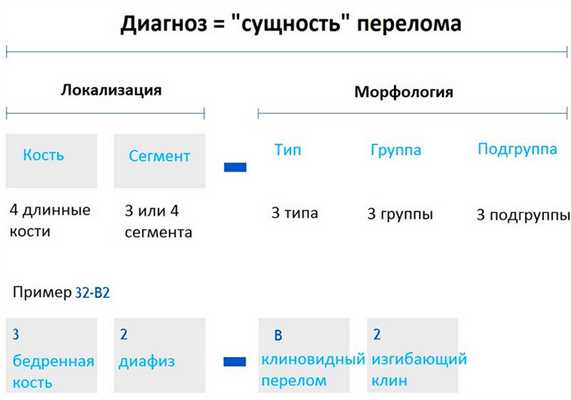

Буквенно-цифровая структура классификации AO переломов длинных костей для взрослых по Мюллеру

Обозначение анатомической локализации перелома по AO

Анатомическая локализация перелома обозначается двумя цифрами: первая для кости, вторая для ее сегмента (локтевая кость и лучевая кости, также как большеберцовая и малоберцовая кости расцениваются как одна кость). Проксимальный и дистальный сегменты длинных костей определяются с помощью квадрата, стороны которого имеют одинаковую длину, как и самой широкой части эпифиза (исключение 31- и 44-).

Определение типа перелома при переломе длинных костей у взрослых

Исключением являются переломы проксимального сегмент плечевой кости (11-), проксимального сегмент бедренной кости (31-), косточки (44-), подвертлужный перелом (32-)

Диафизарные переломы

Этапы диагностики диафизарных переломов

Диафизарный перелом
Шаг	Вопрос	Ответ
1	Какая кость?
2	Перелом крайней или среднего сегментов кости?
3	Тип: простой или многооскольчатый перелом (если больше 2 осколков)?	Простой (X2-A)
		Многооскольчатый — перейдите к шагу «3а»
3а	Есть контакт между двумя осколками?	Осколки контактные, клиновидный (X2-B)
		Осколки неконтактные, сложный (X2-C)
4	Группа: перелом простой или сложный?	Простой спиральный (X2-A1), или спиральный клиновидный (X2-B1), или сложный спиральный (X2-C1)
		Простой косой (X2-A2), простой поперечный (X2-A3), клиновидный изгибающий (X2-B2), клиновидный многооскольчатый (X2-B3), сложный неправильный (X2-C3), сложный сегментарный (X2-C2)

Классификация диафизарных переломов по трем группам

Сегментарные переломы

Этапы диагностики сегментарных переломов

Сегментарный перелом
Шаг	Вопрос	Ответ
1	Какая кость?	Конкретная кость (Х)
2	Перелом крайней или среднего сегментов кости?	Конечный сегмент
3	Перелом проксимального или дистального сегментов?	Проксимального (X1)
		Дистального (X3)
4a	Тип: перелом захватывает сустав?	Внесуставной (XX-A), перейдите к шагу «6»
		Внутрисуставной, перейдите к шагу «4b»
4b	Тип: неполный или полный внутрисуставной перелом?	Если часть соединена с метафизом/диафизом, то — неполный внутрисуставной (XX-B)
		Если часть не соединена — полный внутрисуставной (XX-C)
5	Групп: сколько линий перелома перекрещиваются на поверхности кости?	Если есть одна линия, это простой
		Если больше 2 линий — это многооскольчатый перелом
6	Группа: перелом метафиза?	Простой внесуставной (XX-A1), или простой внутрисуставной (XX-C1)
		Клиновидный внесуставной (XX-A2)
		Сложный внесуставной (XX-A3), или простой внутрисуставной (XX-C2), или сложный внутрисуставной (XX-C3)

Классификация сегментарных переломов по трем группам

Частные положения классификации переломов костей по AO

Классификация переломов плечевой кости по AO (1)

Внесуставной бифокальный вколоченый перелом плечевой кости с импакцией

Внесуставной метафизарный многооскольчатый перелом плечевой кости

Классификация переломов предплечья: лучевой и локтевой костей по AO (2)

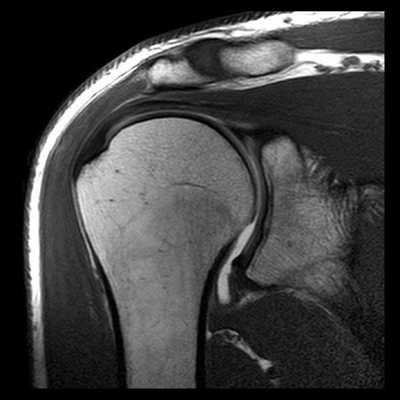

МРТ или КТ плечевого сустава

МРТ и КТ плечевого сустава являются двумя основными высокоинформативными способами диагностировать патологии в области плеча. У многих пациентов возникает вопрос, в чем же отличия между МРТ и КТ (МСКТ) плеча

Методы диагностики плечевого сустава

Для диагностики повреждений плечевого сустава используют различные методы визуализации, включая:

рентгенологические исследование;
компьютерную томографию (МСКТ);
ультразвуковое исследование (УЗИ);
магнитно-резонансную томографию (МРТ).

У каждого способа обследования имеются свои преимущества и недостатки. На сегодняшний день ведущую роль в визуализации вне- и внутрисуставных структур плечевого сустава играет МРТ, которая позволяет выявлять мягкотканные и костные повреждения в суставах. Она может осуществляться по двум базовым протоколам - бесконтрастная томография и МРТ плечевого сустава с применением парамагнитных контрастных веществ (она же МР артрография). Лидирующую роль в оценке состояния костей плеча играет спиральная компьютерная томография.

Сведение об исследовании

Продолжительность: 30-40 минут
Требование к подготовке: Нет
Назначение врача: Не требуется
Применение контраста: По назначению врача
Противопоказания и ограничения: Есть
Рекомендуемая мощность аппарата: Любая
Время выдачи результатов: 30-40 минут
Что входит в стоимость: Заключение + запись снимков

Продолжительность: 3-7 минут
Требование к подготовке: Нет
Назначение врача: Не требуется
Применение контраста: По назначению врача
Противопоказания и ограничения: Есть
Минимальная мощность аппарата: Любая
Время выдачи результатов: 30-40 минут
Что входит в стоимость: Заключение + запись снимков

КТ и МРТ плечевого сустава - в чем разница

В принципе действия компьютерной и магнитной томографии существует серьезная разница. При проведении КТ (МСКТ) плечевого сустав рентгеновские лучи воздействуют на исследуемую область человеческого организма. В ходе магнитно-резонансной томографии никакой дозы облучения нет. Изображения получаются от эффекта ядерного магнитно резонанса - то есть, колебания атомов водорода в клетках ткани при воздействии на них сильным магнитным полем и радиочастотными импульсами.

Когда МРТ плечевого сустава лучше, чем КТ плеча

В медицинских центрах СПб обследование плечевого сустава с помощью магнитного резонанса является профилирующим диагностическим исследованием патологий суставных тканей. Именно МРТ плечевого сустава дает возможность получить данные о состоянии суставов, мягких тканей и хрящей. Томография плеча хорошо покажет:

причины непонятной боли в плече, хруста в плече;
последствия травмы в области плечевого сустава, перелома;
место разрыва связок, периодических вывихов;
причины припухлости в области плеча;
ущемление нервов, сухожилий.

МРТ также позволяет отличить здоровые ткани от поврежденных при предположении на опухоль или раковые метастазы, помогает оценить картину травм и их месторасположение.

В отличие от КТ плеча, МРТ может многократно применяться при исследовании состояния здоровья детей и беременных женщин. По времени для проведения МРТ плечевого сустава может понадобиться от десяти до двадцати минут нахождения пациента в неподвижном состоянии в условиях замкнутого пространства камеры МРТ. КТ плечевого сустава занимает всего до десяти секунд, что по времени проведения исследования предпочтительно для людей, страдающих клаустрофобией или боязнью замкнутых пространств.

Магнитно-резонансное исследование имеет ряд абсолютных противопоказаний, к которым в настоящее время относятся: наличие у человека кардиостимулятора, электронных или ферромагнитных имплантатов среднего уха, больших металлических имплантатов и ферромагнитные осколков, а также наличие больших кровоостанавливающих клипс сосудов головного мозга.

Когда КТ плечевого сустава лучше, чем МРТ плеча

Компьютерное рентгеновское исследование плеча больше рекомендовано при проведении диагностики костной составляющей человеческого организма, а именно: травматических повреждений костей плеча человека; неправильно сросшиеся кости, наличие костных шпор; поражений костей опухолевой природы как первичных, так и вторичных; атеросклеротических изменений сосудов.

Противопоказаниями для проведения МСКТ могут являться беременность и кормление ребенка грудью. Также метод компьютерной томографии не рекомендован маленьким детям без серьезных медицинских показаний из-за лучевой нагрузки.
