Учебная литература. Планирование погружений с использованием таблиц Макса Ханна. Для курсов OWD.

Во избежание губительных последствий ДБ необходимо всплывать так, чтобы весь азот, растворенный в крови и тканях, выходил потихоньку через легкие, не успевая образовывать пузырьки, нарушающие кровоток. Для этого при всплытии приходится останавливаться на некоторое время на определенных глубинах. Как определить глубину и продолжительность декомпрессионных остановок после погружения, и нужно ли останавливаться вообще? Вопрос жизненно важный!

Расчет режима погружения производится по так называемым таблицам погружений. Их принцип достаточно прост: по данным погружения — глубинам и времени, проведенному на них — вы вычисляете глубину и продолжительность декомпрессионных остановок. В настоящее время используют таблицы разных авторов, в том числе заложенные в память подводных компьютеров.

Пользование таблицами
Таблицы NAUI
Таблицы PADI
Таблицы DCIEM
Таблицы Макса Ханна
Таблицы Бульмана

Пользование таблицами

В основу большинства современных таблиц заложена мультитканевая математическая модель декомпрессии, которая учитывает процессы насыщения и рассыщения азотом, протекающие в разных тканях организма с различной скоростью. Все декомпрессионные таблицы построены принципиально одинаково, показывая основные параметры любого погружения с аквалангом:

Время, проведенное под водой на определенной глубине;
Бездекомпрессионный предел — время пребывания на определенной глубине, после которого декомпрессионные остановки не нужны;
Глубины и продолжительность декомпрессионных остановок при превышении бездекомпрессионного предела;
Уровень насыщения организма остаточным азотом, который необходимо учитывать при повторном погружении;
Поверхностный интервал между повторными погружениями;

Три составных части таблиц

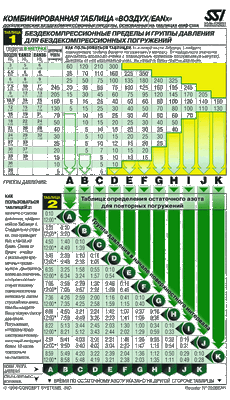

Часть 1 показывает количество азота, которое подводник “впитал” во время погружения, бездекомпрессионный предел, а также длительность и глубину декомпрессионных остановок, если таковые необходимы.
Часть 2 показывает количество избыточного азота, от которого подводник рассыщается на поверхности во время интервала между погружениями и уровень остаточного азота в организме перед повторным погружением.

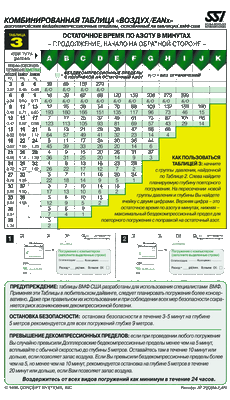

Часть 3 показывает параметры повторного погружения: количество остаточного азота в начале погружения и бездекомпрессионные пределы для различных значений глубины. Уровень насыщения тканей азотом выражен буквенными латинскими индексами от А до Z — чем далее буква от начала алфавита, тем сильнее насыщение азотом.

Условные параметры, обозначающие количество азота в организме и время его насыщения — рассыщения:

RNT (Residual Nitrogen Time — время остаточного азота) — условное время в начале повторного погружения, которое мы как будто бы уже находились на заданной глубине, если бы это погружение было первым.
АВТ (Actual Bottom Time — действительное время на дне) — время повторного погружения.
ТВТ (Total Bottom Time — общее время погружения) — сумма действительного времени и времени остаточного азота, показывающая условное время погружения на данной глубине, если бы оно было не повторным, а первым.
NDL (No—Decompression Limit — бездекомпрессионный предел) — максимально допустимое время погружения, не требующее декомпрессии на всплытии.
ANDL (Adjusted No—Decompression Limit — приобретенный бездекомпрессионный предел) — максимально допустимое время повторного погружения, не требующее декомпрессии на всплытии.
Несмотря на одинаковое обозначение групп RNT латинскими буквами A—Z, их смысл и значение в разных таблицах отличаются и обозначают различные уровни насыщения азотом. Поэтому нельзя переходить с одних таблиц на другие в течение одного цикла погружений!

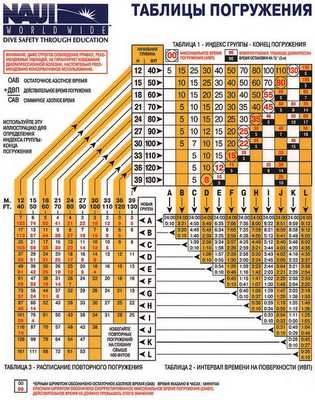

Таблицы NAUI

Таблицы погружений NAUI (National Association of Underwater Instructors) — прямые наследницы классических таблиц USN с некоторыми изменениями в консервативную безопасную сторону, поскольку предназначены не для боевых пловцов, а для широкого круга подводников—любителей.

Первая таблица показывает бездекомпрессионное время (в мин) на глубинах до 40 м (в кружках);
В черных ячейках — продолжительность декомпрессионных остановок при превышении предела (в мин) на глубине 5 м;
Величина действительной глубины округляется всегда до большего табличного значения.

Рассмотрим конкретный пример. Допустим, мы провели 33 мин на глубине 17м — таким образом, нам не нужна декомпрессия, и после выхода на поверхность мы попадаем в группу “G”. Мы садимся на судно и через 45 мин прибываем на другое место погружения. Во второй таблице находим этот интервал -г он в ячейке от41 мин до 1ч.15мин. Оказывается, что за час, проведенный на борту, часть азота вышла из организма, и мы стали “F—подводниками”. Однако некоторое количество азота осталось в организме, и нам придется сделать поправку при следующем погружении. Каждая ячейка третьей таблицы содержит два числа: верхнее, отражающее уровень остаточного азота, обозначает время, как будто бы уже проведенное на данной глубине (RNT — residual nitrogen time), а нижнее показывает допустимое бездекомпрессионное время на данной глубине (ADT — actual dive time).

Допустим, будучи в группе “F”, погружаемся на 15 м: таблица 3 показывает, что уровень остаточного азота соответствует 47 минутам, уже проведенным на этой глубине. До бездекомпрессионного предела у нас остается 33 мин (см. таблицу 1). Проведя там полчаса, мы фактически приближаемся к пределу и по всплытии переходим уже в группу “J” — согласно первой таблице. Если бы мы задержались на дне на 10 минут больше, нам пришлось бы сделать пятиминутную декомпрессионную остановку на 5 м, с переходом в L — группу.

Если вы через несколько часов хотим погрузиться еще раз, начинаем новые расчеты со второй таблицы.

Таблицы PADI

Планер любительских погружений PADI (RDP — Recreational Dive Planner) был создан и опробован независимо от таблиц ВМФ. Планер рассчитан на широкий круг подводников—любителей, совершающих неглубокие и частые многократные погружения во время отпуска. В связи со своим предназначением, он отличается от других таблиц, прежде всего тем, что является бездекомпрессионной таблицей, вообще не допускающий декомпрессионных погружений с декомпрессионными остановками на всплытии, тем самым отражая концепцию PADI, что любительское подводное плавание — строго бездекомпрессионное.

Если же вы нарушили бездекомпрессионный предел, необходимо сделать аварийную декомпрессионную остановку: при его превышении менее, чем на 5 мин, планер предписывает сделать аварийную декомпрессионную остановку на 8 мин на глубине 5 м, а после выхода на поверхность отложить все погружения на 6 ч. Если же бездекомпрессионный предел нарушен более чем на 5 мин, аварийная декомпрессионная остановка на 5 м должна длиться не менее 15 мин, причем следующее погружение возможно только через сутки. Такие жесткие правила обеспечивают безопасность от декомпрессионного заболевания аквалангистов любого возраста и комплекции.

Трехтабличная структура Планера и принципы пользования им примерно такие же, как у таблицы NAUI.

Согласно первой таблице, в конце 33-минутного погружения на 17 м мы оказались в группе “М”, а через 45 минут, проведенных на корабле — в группе “F” (по таблице 2). Следуя табличным указаниям (таблица 3), мы можем находиться еще 49 мин на глубине 15м без декомпрессии. Если же мы плаваем 40 мин, то, суммировав с 23 мин RNT и возвратившись к первой таблице, определяем нашу принадлежность после повторного погружения к группе “U”. Первая таблица планера окрашена неоднородно. Ячейки черного цвета содержат бездекомпрессионный предел, а серого — время на дне, после которого остановка безопасности не только желательна, но настоятельно рекомендована. Если ваша группа остаточного азота в конце погружения Z или Y, повторное погружение можно совершать только через 3 ч, а, будучи в группах Х или W — через час.

Планер существует не только в табличном варианте, но и в виде так называемого Колеса. Пользоваться Колесом интереснее и быстрее, чем таблицей. Главное же его преимущество в том, что по колесу можно рассчитывать режим многоуровневых погружений, т.е. погружений, во время которых мы плаваем на различных уровнях глубины. Если время погружения по таблице рассчитывают по максимально достигнутой глубине, то Колесо учитывает и все более мелководные уровни, позволяя значительно увеличить время нашего пребывания под водой.

Таблицы погружений DCIEM

Таблицы погружений DCIEM (Canada’s Defence and Civil Institute of Environmental Medicine) — одни из самых популярных сегодня — отличаются от предшествующих и дизайном, и форматом, и методом пользования.

Согласно таблице А, 33 — минутное погружение на 17 м делает нас Е — подводниками. Через 45 мин (интервал 30 мин — 1ч) уровень остаточного азота — в данном случае названный просто остаточным фактором (ОФ) — у нас соответствует 1,6 (таблица В). Если бы величина ОФ не превышала единицу, мы имели бы полное право сразу возвращаться к первой таблице. С ОФ более 2 лучше вообще воздержаться от повторного погружения. С ОФ= 1.6 на глубине 15 м без декомпрессии можно находиться максимум 38 мин. Допустим, мы продержались там полчаса и планируем еще одно погружение через несколько часов — как нам быть? Умножаем наше “донное” время на ОФ и получаем величину “эффективного донного времени” 48 мин, с которым и возвращаемся к А—таблице — там ему соответствуют число 50 и группа “Е”. Планируя следующее — скажем, вечернее — погружение, смотрим таблицу “В”, и так далее.

Важное преимущество таблиц DCIEM — таблица “D” для поправок глубин в случае погружений в горных озерах и реках. Для тех, кто увлекается подводным плаванием в высокогорных озерах, это весьма важное добавление к стандартным таблицам.

Таблицы Макса Ханна

Таблицы погружений Макса Ханна удобны в обращении во время погружения благодаря рациональному дизайну. Их алгоритм заложен в память компьютеров SCUBAPRO: DC- 12, EDI, TRAC.

Первая составляющая таблица разбита на 19 табличек по глубинам от 9 м до 63 м. Каждая такая табличка показывает продолжительность и глубины декомпрессионных остановок. В левом столбце под глубиной погружения отдельно стоит бездекомпрессионное предельное время, в следующем столбце — реальное время погружения, а в крайнем правом — группы насыщения азотом.

Вторая табличка не только содержит интервалы отдыха на поверхности, но и показывает допустимый временной интервал до перелета на самолете для каждой повторной группы. Так, аквалангисты группы “В” могут садиться в самолет уже через 6 ч после всплытия, Е — подводники — через сутки, а самые насыщенные азотом из группы “G” — лишь через 36 ч. Второй справа столбец показывает для каждой группы время, по прошествии которого рассыщение тканей азотом таково, что второе погружение становится первым. В этом случае мы опускаем третью таблицу и сразу обращаемся к первой. Например, подводники группы “В” могут снова погружаться по первой таблице уже через полтора часа, а группы “G” — через 6 ч.

Третья составляющая таблица учитывает уровень азота в организме перед началом повторного погружения. Он условно выражен во времени, проведенном на данной глубине. Чтобы определить режим всплытия, нужно сложить эту условную величину с действительным временем, проведенным на данной глубине при повторном погружении, и поставить это значение в первую таблицу.

Таблицы погружений Бульмана

Таблицы погружений Бульмана по дизайну и принципу пользования очень похожи на таблицы Макса Ханна.

Более того, первые таблицы обоих исследователей выпускались в соавторстве (таблицы погружений Бульмана—Ханна). В силу этих причин мы опускаем подробный разбор таблиц Бульмана.

Таблицы различаются по своему предназначению. Например, таблицы PADI рассчитаны на туристов—любителей, совершающих бездекомпрессионные повторные погружения через короткие интервалы. Таблицы DCIEM проходили тесты в холодной воде во время активной физической работы и поэтому более консервативны, чем другие.

Старайтесь не только не нарушать указаний таблиц, но и не подходить к их пределам. Представьте, что вы быстро бежите и вдруг тормозите у края пропасти; можно, конечно, резко и ловко остановиться у самого края, но, чем раньше вы начнете притормаживать и останавливаться, тем больше у вас шансов остаться в добром здравии. Погружаясь на большие глубины близко от бездекомпрессионных пределов, представляйте себя бегущими к краю пропасти и заранее начинайте тормозить…

Декомпрессия (дайвинг) - Decompression (diving)

Снижение давления окружающей среды на подводных ныряльщиков после гипербарического воздействия и удаление растворенных газов из тканей водолаза.

В декомпрессия из дайвер сокращение давление внешней среды пережил при подъеме с глубины. Это также процесс удаления растворенных инертных газов из тела дайвера, который происходит во время всплытия, в основном во время пауз во время всплытия, известных как декомпрессионные остановки, и после всплытия до тех пор, пока концентрации газа не достигнут равновесия. Дайверы, дышащие газом при атмосферном давлении, должны подниматься со скоростью, определяемой их воздействием давления и используемым дыхательным газом. Дайвер, который дышит газом атмосферного давления только тогда, когда свободное погружение или же снорклинг обычно не требуется декомпрессия. Дайверы, использующие атмосферный гидрокостюм не требуется декомпрессия, так как они никогда не подвергаются воздействию высокого давления окружающей среды.

Когда дайвер опускается в воду, гидростатическое давление, и, следовательно, окружающее давление повышается. Потому что дыхательный газ поставляется при температуре окружающей среды давление часть этого газа растворяется в крови дайвера и переносится кровью в другие ткани. Инертный газ, такой как азот или же гелий продолжается до тех пор, пока газ, растворенный в водолазе, не достигнет состояния равновесия с дыхательным газом в водолазном корпусе. легкие, после чего дайвер насыщенный для этой глубины и дыхательной смеси, или глубины, и, следовательно, давления, изменяется. Во время всплытия давление окружающей среды снижается, и на каком-то этапе инертные газы, растворенные в любой данной ткани, будут иметь более высокую концентрацию, чем состояние равновесия, и снова начнут диффундировать. Если снижение давления достаточно, избыток газа может образовывать пузырьки, что может привести к декомпрессионная болезнь, возможно, изнурительное или опасное для жизни состояние. Очень важно, чтобы дайверы управляли своей декомпрессией, чтобы избежать чрезмерного образования пузырей и декомпрессионной болезни. Неправильно управляемая декомпрессия обычно возникает в результате слишком быстрого снижения давления окружающей среды для безопасного удаления количества газа в растворе. Эти пузырьки могут блокировать артериальное кровоснабжение тканей или напрямую вызывать повреждение тканей. Если декомпрессия эффективна, бессимптомный венозные микропузырьки присутствуют после того, как большинство погружений удалены из тела дайвера в альвеолярные капилляры легких. Если им не дать достаточно времени или образуется больше пузырей, чем можно безопасно удалить, они увеличиваются в размере и количестве, вызывая симптомы и травмы декомпрессионной болезни. Ближайшая цель контролируемой декомпрессии - избежать развития симптомов образования пузырей в тканях дайвера, а долгосрочная цель - избежать осложнений из-за субклинический декомпрессионная травма.

Механизмы образования пузырей и причиняемых ими повреждений были предметом изучения. медицинские исследования в течение значительного времени и несколько гипотезы были усовершенствованы и протестированы. Таблицы и алгоритмы для прогнозирования результатов декомпрессионные графики для определенных гипербарических воздействий были предложены, протестированы и использованы и во многих случаях заменены. Несмотря на то, что они постоянно совершенствуются и обычно считаются приемлемо надежными, фактический результат для любого дайвера остается несколько непредсказуемым. Хотя декомпрессия сохраняет некоторый риск, в настоящее время она обычно считается приемлемой для погружений в пределах хорошо проверенного диапазона нормального любительского и профессионального дайвинга. Тем не менее, все популярные в настоящее время процедуры декомпрессии рекомендуют «остановку безопасности» в дополнение к любым остановкам, требуемым алгоритмом, обычно продолжительностью от трех до пяти минут на высоте от 3 до 6 метров (от 10 до 20 футов), даже при непрерывном непрерывном подъеме .

Декомпрессия может быть непрерывный или же постановочный. Поэтапный подъем с декомпрессией прерывается декомпрессионные остановки с рассчитанными интервалами глубин, но весь подъем фактически является частью декомпрессии, а скорость подъема имеет решающее значение для безвредного удаления инертного газа. Бездекомпрессионное погружение или, точнее, погружение с безостановочной декомпрессией, основано на ограничении скорости всплытия во избежание чрезмерного образования пузырьков в самых быстрых тканях. Время, затраченное на поверхностное давление сразу после погружения, также является важной частью декомпрессии и может рассматриваться как последняя декомпрессионная остановка во время погружения. После погружения организму может потребоваться до 24 часов, чтобы вернуться к нормальному атмосферному уровню насыщения инертным газом. Время, проведенное на поверхности между погружениями, называется «интервалом на поверхности» и учитывается при расчете требований к декомпрессии для последующего погружения.

Содержание

Теория декомпрессии

Теория декомпрессии - это исследование и моделирование переноса инертный газ компонент дышащие газы от газа в легких до тканей дайвера и обратно во время воздействия колебаний атмосферного давления. В случае подводного плавания и работы со сжатым воздухом это в основном связано с давлением окружающей среды, превышающим местное давление на поверхности, но космонавты, большая высота альпинисты, и обитатели без давления летательные аппараты подвергаются воздействию атмосферного давления ниже стандартного атмосферного давления на уровне моря. [1] [2] Во всех случаях симптомы декомпрессионной болезни проявляются в течение или в течение относительно короткого периода часов, а иногда и дней, после значительного снижения давления окружающей среды. [3]

Физика и физиология декомпрессии

Поглощение газов в жидкостях зависит от растворимость конкретного газа в конкретной жидкости, концентрации газа, обычно выражаемой как парциальное давление, и температуры. Основной переменной в изучении теории декомпрессии является давление. [4] [5] [6]

После растворения растворенный газ может распределяться по распространение, где нет объемного течения растворитель, или перфузия где растворитель (в данном случае кровь) циркулирует по телу дайвера, а газ может диффундировать в локальные области нижнего концентрация. [7] По прошествии достаточного времени при определенном парциальном давлении дыхательного газа концентрация в тканях стабилизируется или насыщает, со скоростью, которая зависит от растворимости, скорости диффузии и перфузии, которые различаются в разных тканях тела. Этот процесс называется газообразованием и обычно моделируется как обратный экспоненциальный процесс. [7]

Если концентрация инертного газа в газе для дыхания снижается ниже концентрации любой из тканей, возникает тенденция возврата газа из тканей в газ для дыхания. Это известно как отводящий газ, и происходит во время декомпрессии, когда снижение давления окружающей среды снижает парциальное давление инертного газа в легких. Этот процесс может осложняться образованием пузырьков газа, а моделирование более сложное и разнообразное. [7]

Комбинированные концентрации газов в любой ткани зависят от давления и состава газа. В условиях равновесия общая концентрация растворенных газов меньше, чем давление окружающей среды, поскольку кислород метаболизируется в тканях, а производимый углекислый газ гораздо более растворим. Однако во время снижения давления окружающей среды скорость снижения давления может превышать скорость, с которой газ удаляется путем диффузии и перфузии. Если концентрация станет слишком высокой, она может достичь стадии, когда образование пузырей может произойти в перенасыщенный ткани. Когда давление газов в пузырьке превышает совокупное внешнее давление окружающего давления и поверхностное натяжение границы раздела пузырь-жидкость пузыри растут, и этот рост может повредить ткань. [7]

Если растворенные инертные газы выходят из раствора в тканях тела и образуют пузырьки, они могут вызвать состояние, известное как декомпрессионная болезнь, или DCS, также известная как болезнь водолазов, болезнь изгибов или кессонная болезнь. Однако не все пузырьки приводят к появлению симптомов, и обнаружение пузырьков Доплера показывает, что венозные пузырьки присутствуют у значительного числа бессимптомных дайверов после относительно умеренного гипербарического воздействия. [8] [9]

Поскольку пузыри могут образовываться или перемещаться в любую часть тела, DCS может вызывать множество симптомов, а его эффекты могут варьироваться от боли в суставах и сыпи до паралича и смерти. Индивидуальная восприимчивость может меняться изо дня в день, и разные люди в одних и тех же условиях могут быть затронуты по-разному или не затронуты вовсе. Классификация типов ДКБ по симптомам эволюционировала с момента ее первоначального описания. [8]

Риск декомпрессионной болезни после погружения можно снизить с помощью эффективных процедур декомпрессии, и сейчас это случается редко, хотя и остается в некоторой степени непредсказуемым. Его потенциальная серьезность побудила множество исследований по его предотвращению, и дайверы почти повсеместно используют столы декомпрессии или же подводные компьютеры ограничивать или контролировать их воздействие и контролировать их скорость всплытия и процедуры декомпрессии. Если DCS заключен, его обычно лечат гипербарическая кислородная терапия в камера повторного сжатия. При раннем лечении вероятность успешного выздоровления значительно выше. [8] [9]

Дайвер, который дышит газом атмосферного давления только тогда, когда свободное погружение или же снорклинг обычно не требуется декомпрессия, но можно заболеть декомпрессионной болезнью или таравана, от повторяющихся глубоких фридайвингов с короткими интервалами на поверхности. [10]

Модели декомпрессии

Фактические скорости диффузии и перфузии, а также растворимость газов в конкретных физиологических тканях обычно не известны и значительно различаются. тем не мение математические модели были предложены, которые в большей или меньшей степени соответствуют реальной ситуации. Эти модели предсказывают, вероятно ли возникновение симптоматического образования пузырей для данного профиля погружения. Алгоритмы на основе этих моделей производят столы декомпрессии. [7] В личном подводные компьютеры, они производят в реальном времени оценка состояния декомпрессии и отображение ее для дайвера. [11]

Для моделирования декомпрессии использовались две разные концепции. Первый предполагает, что растворенный газ удаляется, находясь в растворенной фазе, и что пузырьки не образуются во время бессимптомной декомпрессии. Второй, который подтверждается экспериментальными наблюдениями, предполагает, что пузырьки образуются во время большинства бессимптомных декомпрессий и что при удалении газа должны учитываться как растворенная, так и пузырьковая фазы. [12]

Ранние модели декомпрессии, как правило, использовали модели растворенной фазы и корректировали их с учетом факторов, полученных из экспериментальных наблюдений, для снижения риска симптоматического образования пузырей. [7]

Есть две основные группы моделей растворенной фазы: модели с параллельными отсеками, несколько отсеков с различной скоростью поглощения газа (половина времени ), считаются существующими независимо друг от друга, а ограничивающее условие контролируется отсеком, который показывает наихудший случай для конкретного профиля воздействия. Эти отсеки представляют собой концептуальные ткани и не представляют собой конкретные органические ткани. Они просто представляют диапазон возможностей для органических тканей. Вторая группа использует серийные отсеки, что предполагает, что газ диффундирует через одно отделение прежде, чем достигнет следующего. [7]

Более свежие модели пытаются смоделировать динамика пузыря, также обычно с помощью упрощенных моделей, чтобы упростить вычисление таблиц, а затем позволить делать прогнозы в реальном времени во время погружения. Модели, приближающие динамику пузыря, разнообразны. Они варьируются от моделей, которые не намного сложнее, чем модели растворенной фазы, до моделей, требующих значительно большей вычислительной мощности. [12]

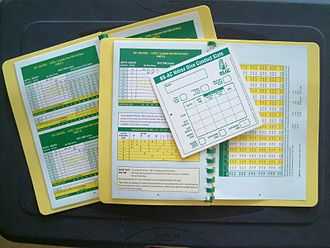

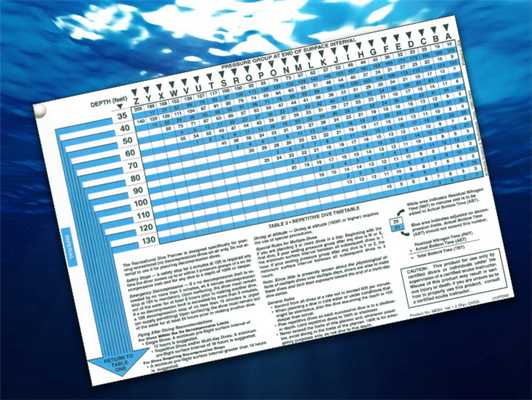

Декомпрессионная таблица

Декомпрессионная таблица (обычно имеются в виду сразу несколько) - ключевое понятие в дайвинге. По ней производят подсчеты режима безопасных погружений. Данные основываются на содержании инертных газов и глубины дайва. При неправильном изменении условий для организма существует высокая вероятность развития патологий, опасных для здоровья. Именно для уменьшения риска возникновения таких состояний в практике дайвинга пользуются определенные меры при подъеме на поверхность.

Потребность в декомпрессии

Согласно закону Дальтона или Генри, растворимость газа жидкости является прямо пропорциональной его давлению над ней. Он был сформулирован еще в 1803 г. Из него следует, что в момент погружения инертные газы, которые вдыхаются человеком из специальной смеси, растворяются и накапливаются в жидких тканях тела. Чтобы понять это было проще, можно представить открытую газированную воду. Становится ясно, что такие условия могут пагубно повлиять на процесс кровообращения. Также возникают нарушения лимфатической и нервной систем (в частности спинной, головной мозг).

Каждое погружение состоит из нескольких этапов.

Компрессия (повышение давления).
Пребывание в кессоне - повышенном, но стабильном давлении.
Декомпрессия - момент резкого падения давления.

Кессонная болезнь большей частью связана именно с III этапом, работающим по закону Генри.

Что собой представляют

Еще в XIX впервые обратили внимание влияния изменений показателей давления при подъеме/погружении на состояние организма. Наиболее важным трудом по данной теме является работа Поля Бэра. Она называется «Барометрическое давление». Первая когда-либо разработанная декомпрессионная таблица была создана по ней Джоном Холдейном для адмиралтейства Британии.

Такая таблица представляла собой математическую модель необходимых остановок при выходе на поверхность. В данном случае стояла цель безопасного высвобождения азота.

Со временем на основе таблиц Холдейна были составлены новые с применением полученного опыта.

Современные примеры

Исследователями военной медицины ВМС США была создана база данных, на основании статистики свыше 2000 погружений. Согласно ей вывели такие виды декомпрессионных таблиц:

RDP PADI;
NAUI;
DCIEM;
Макса Ханна;
Бульмана;
другие.

Каждая такая таблица имеет сходные параметры, определяемые глубиной, временем, уровнем насыщения тканей организма инертными газами (в том числе остаточными). При помощи их ведутся расчеты таких переменных:

бездекомпрессионный предел;
количество, время, глубина остановок;
промежуток между дайвами;
формат повторного погружения (учитывается остаточное насыщение тканей газами).

Основное различие систем состоит в области применения. Так, например, стандарт NAUI максимально близок к классической наиболее безопасной системе. Он используется широким кругом ныряльщиков-любителей. RDP PADI в свою очередь применяется теми, кто практикует частые неглубокие погружения: предполагает аварийную остановку при превышении выбранных параметров.

DCIEM используется при погружении в условии горных водоемов, а также дайве при низких температурах во время высокой физической активности. Таблицы Хинна и Бульмана включают в себя расчет безопасного времени для перелета на авиатехнике.

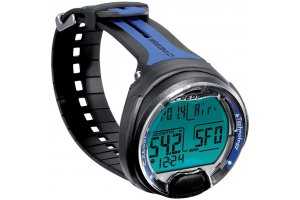

Сегодня существуют специальные компьютеры, которые значительно упрощают работу с декомпрессионными таблицами. Современное планирование погружений осуществляется относительно просто. Однако процесс все равно требует от ныряльщика максимальной вовлеченности.

Декомпрессионные таблицы

Чтобы профессионально заниматься дайвингом, придется уделить внимание математическим расчетам. Одним из ключевых моментов является изучение декомпрессионных таблиц, составленных для расчета безопасного подъема с глубины.

Специфика дайвинга на разных глубинах

Погружения подразделяются на 2 вида.

Декомпрессионные - при всплытии нужно на некоторое время останавливаться на указанных глубинах. Если этого не сделать, тело не успеет избавиться от накопившегося азота.
Бездекомпрессионные - погружения, которые не требуют остановок при всплытии (хотя их все же желательно выполнять).

Бездекомпрессионными погружениями занимаются дайверы-любители. У профессионалов все намного сложнее.

Немного истории (и биологии)

В 1908 году Джон Холден, ученый из Шотландии, опубликовал доклад, в котором изучал механизм явлений, происходящих в человеческом организме при подъеме с глубины. Научная работа дала толчок дальнейшим исследованиям, и в 1958 ВМФ США опубликовали первые декомпрессионные таблицы. Они использовались около 30 лет.

В 1983 в существующих таблицах были обнаружены ошибки. С помощью компьютеров и иных чувствительных приборов удалось составить новые, более точные. При их подготовке использовались данные с оборудования, регистрирующего появление пузырьков в крови.

Существует множество таблиц. Наиболее распространены DCIEM, PADI, NDL и некоторые другие.

Как выбрать декомпрессионную таблицу для дайвинга?

Все зависит от цели погружения. Например, PADI - вариант для любителей, которые опускаются на сравнительно небольшие глубины. Для всех начинающих и подавляющего большинства любителей подойдет именно он. DCIEM предназначены для профессионалов (в том числе водолазов, работающих под водой). Есть варианты для погружений с обогащенным воздухом.

При анализе представленной информации учитываются следующие моменты:

ABT (время погружения на определенной глубине);
NDL (бездекомпрессионный предел);
степень насыщения азотом;
RNT (время по остаточному азоту);
TNT (общее время на дне);
срок остановом для декомпрессии при превышении NDL;
SI (время между погружениями).

Важно! Показатели в разных таблицах отличаются. Если вы выбрали одну, то не переходите к другой во время одного цикла погружений. Кроме того, на состояние здоровья влияют индивидуальные особенности организма. Не приближайтесь к максимальным показателям.

Если вы не хотите ориентироваться по таблицам, используйте подводный компьютер - в него уже заложена вся необходимая информация. Однако для максимальной безопасности рекомендуется изучить общие понятия.

Опыт в дайвинге и планирование погружений по таблицам

Добавляйте лишь одну новую деталь к погружению за раз: например, если вы никогда не погружались ночью, к обломкам кораблей или с бота, то погружение в ночное время к обломкам корабля с бота будет потенциально пугающим сочетанием

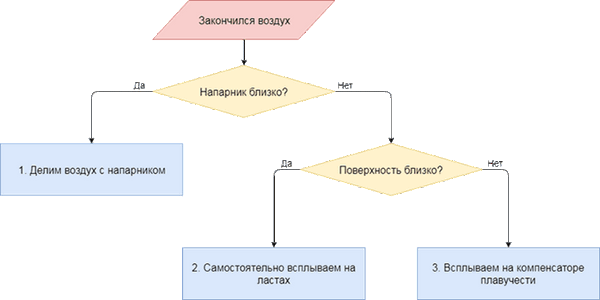

Как реагировать в сложных ситуациях

ОСТАНОВИТЬСЯ — чтобы возобновить способность думать и перебороть первичную реакцию

ДЫШАТЬ — это поможет расслабиться и принять рациональное решение

ПОДУМАТЬ — подумайте об имеющихся вариантах, взвесьте альтернативы и выберите нужное направление действий

ДЕЙСТВОВАТЬ — действуйте решительно

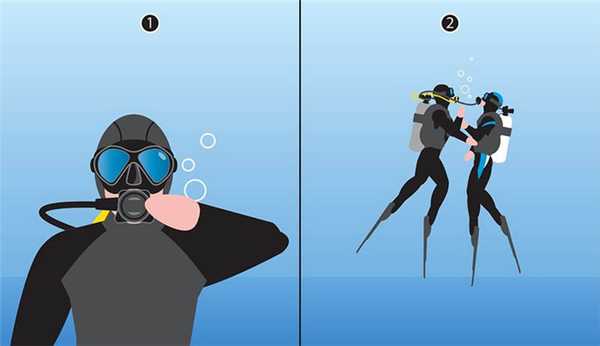

Ситуация 1: Зависимое действие — попросить воздух у напарника

1. Сигнал отсутствия воздуха 2. Донор делится главным регулятором и использует октопус. Каждый держится за правую лямку компенсатора друг друга, в левой руке — инфлятор

дайвер, у которого закончился воздух (получатель), приближается к дайверу, у которого есть воздух (донору), и подает сигнал «нет воздуха»

донор поворачивается лицом к напарнику и дает ему основной регулятор

затем донор достает запасной источник воздуха для себя

донор возобновляет контроль

затем донор кладет свою правую руку на лямку компенсатора на правом плече получателя

получатель кладет свою правую руку на лямку компенсатора плавучести на правом плече донора

оба напарника, держа инфляторы в левых руках, начинают всплытие

Ситуация 2: Самостоятельное действие — контролируемое всплытие на ластах

если вы находитесь на глубине менее 18 метров, лучше всего выбрать контролируемое всплытие на ластах

держите регулятор во рту — по мере всплытия, возможно, удастся сделать дополнительный вдох, так как давление воды снизится

не забывайте ВЫДЫХАТЬ

отклоните голову, поднимите руку вверх и начинайте плавно выдыхать воздух — отклонение головы позволяет дыхательным путям оставаться открытыми

всплывайте на поверхность, сохраняя максимальный контроль

когда достигнете поверхности, сбросьте грузовую систему и установите положительную плавучесть

Ситуация 3: Самостоятельное действие — аварийное всплытие на компенсаторе плавучести

1. Сброс грузовой системы 2. Всплытие — контролируемое насколько возможно, постоянно выдыхая; на глубине от 5 до 3 метров постарайтесь выгнуться дугой (поза парашютиста), чтобы замедлить скорость всплытия

если вы находитесь на глубине более 18 метров, лучше всего выбрать аварийное всплытие на компенсаторе

сбросьте грузовой пояс

отклоните голову назад, поднимите руку вверх и начинайте плавно выдыхать воздух

это единственная ситуация, при которой вы можете превысить скорость всплытия 9 метров в минуту

прогнитесь на глубине от 5 до 3 метров, чтобы замедлить свое всплытие в районе наибольшего перепада относительного давления

удобнее всего определить уровень метров путем наблюдения за изменениями освещенности — вода на этой глубине резко начинает казаться светлой и прозрачной

на поверхности, установите положительную плавучесть

выполняйте аварийное всплытие на компенсаторе только в крайнем случае: если у вас нет воздуха, напарник слишком далеко, чтобы добраться и вы слишком глубоко для выполнения контролируемого всплытия на ластах

Кодекс ответственного дайвера SSI

Погружаться в рамках своих возможностей и уровня подготовки.

Оценивать условия перед каждым погружением, чтобы убедиться в их соответствии моим личным возможностям.

Хорошо знать свое снаряжение и проверять его перед и во время каждого погружения.

Уважать систему работы с напарником и ее достоинства.

Полностью принимать ответственность за собственную безопасность при каждом погружении.

Бережно относиться к окружающей среде во время каждого погружения.

Продолжение обучения

сертификат SSI «Open water Diver» — лишь начало образования SSI

сертификаты выдаются после окончания каждого курса

2 специализированных курса и 12 погружений — сертификат Specialty Diver

4 специализированных курса и 24 погружения — сертификат Advanced Open Water

курс SSI «Diving Stress&Rescue» и 50 погружений — сертификат Master Diver

если хотите стать инструктором — курсы SSI Dive Guide, Divemaster, Dive Control Specialist и Open Water Instructor

Уровни опыта

в SSI существует 11 уровней квалификации

каждый уровень определяется рядом погружений

в квалификационную программу SSI входит:

общий дневник погружений SSI — страницы делятся на секции, соответствующие уровням квалификации и разделенные главами

стикеры уровней опыта SSI — наклеиваются на страницы подтверждения опыта логбука и сертификаты

страницы подтверждения опыта SSI — в конце каждого раздела логбука расположены страницы подтверждения опыта, которые заполняются сотрудниками дайв-центра

сертификаты SSI — на обратной стороне каждого сертификата SSI, указывается количество погружений

Уровни признания

в 1992г. SSI создала сертификаты признания опыта дайверов

уровень 5 — 100 погружений

уровень 7 — 300 погружений

уровень 9 — 500 погружений

уровень 10 — 1000 погружений

профессиональный уровень — 5000 погружений

дайверы, получившие статус Platinum Pro 5000, — самые известные подводные фотографы, ученые, лучшие инструкторы, успешные предприниматели дайв-индустрии: Жак и Жан Мишель Кусто, Сильвия Эрл, Юджин Кларк, Стивен Фринк и Зейл Перри и другие

Планирование погружения по таблицам

самое глубокое погружение должно быть самым первым

все величины округляются в большую сторону

Терминология

ВД — Время на дне (Bottom Time, BT) — общее количество времени от начала погружения до момента, когда вы начинаете всплытие на поверхность (термин используется только в таблицах погружений)

Декомпрессионное погружение (Decompression Dive) — погружение, во время которого превышаются бездекомпрессионные пределы, требует запланированных декомпрессионных остановок для выведения лишнего азота, накопленного во время погружения

Глубина (Depth) — самая глубока точка во время погружения, независимо от того, как долго вы остаетесь в ней

Пределы Допплера (Doppler Limits) — более консервативные рекомендуемые бездекомпрессионные пределы нахождения под водой, чем пределы погружений ВМС США, с учетом ультразвуковых исследований Допплера

Буква обозначающая группу — буква, которая присваивается после погружения, указывает на количество остаточного азота в тканях дайвера

Бездекомпрессионное погружение (No-Decompression Dive) — каждое погружение до определенной глубины в течение максимального периода времени, которое позволяет выполнить всплытие непосредственно на поверхность; погружение, при котором не требуется делать декомпрессионные остановки, чтобы снизить уровень лишнего азота

ПП — Повторное погружение (Repetitive Dive) — каждое погружение, которое начинается в промежуток от 10 минут до 12 часов после предыдущего погружения

ОВА — Остаточное время (Residual Time, RT) — избыточное давление азота, которые все еще остается в организме дайвера в начале повторного погружения, выраженное в минутах воздействия на запланированной глубине повторного погружения. При первом погружении нулевое остаточное время

ПИ — Поверхностный интервал (Surface Interval, SI) — количество времени, в течение которого дайвер находится на поверхности между погружениями, начиная с момента, как только дайвер достигает поверхности, и до момента начала следующего погружения

ОВ — Общее время погружения (Total Time, TT) — время, которое дайвер должен использовать, для расчета обозначения своей новой повторной группы в конце повторного погружения. Рассчитывается как: время на дне (BT) + остаточное время (RT) = общее время погружения (TT)

1. Таблица бездекомпрессионных пределов

показывает дайверам, как долго они могут оставаться на определенной глубине, прежде, чем в их организме накопится слишком много азота для возвращения непосредственно на поверхность

установленные пределы показаны в верхней прямоугольной части таблицы

если не можете найти точное время, округлите до следующего большего времени

в столбце слева показывается глубина в метрах

в следующем за ним столбце, показаны бездекомпрессионные пределы Допплера в минутах

ищете пересечение данных значений, чтобы определить максимальное количество минут, которое можно провести под водой на этих глубинах

например, на глубине 10 метров минимальный бездекомпрессионный предел 160 минут, 15 метров — 70 минут

буквенное обозначение внизу таблицы используется, чтобы показать количество остаточного азота после погружения

2. Таблица поверхностных интервалов

если поверхностный интервал менее десяти минут, оба погружения считаются одним длинным погружением

если вы находитесь на поверхности больше 12 часов, на вас не действует остаточное время

в таблице буквенные обозначения групп спускаются по диагональной границе таблицы, слева от них расположены «окошки» времени — ваш поверхностный интервал будет в одном из этих временных окошек

спускайтесь из столбца с поверхностным интервалом вниз к новому буквенному обозначению группы

3. Таблица вывода остаточного азота

показывает, как долго можно находиться на определенной глубине с учетом уже накопленного азота

например, вы находитесь в группе E и хотите погрузится на 12 метров примерно на 40 минут

ищем пересечение столбца E и строки 12 метров — видим цифры 49 и 81

49 минут — это ваше остаточное время

81 минута — бездекомпрессионный предел с учетом поправки или общее количество времени, которое можно провести на глубине 12 метров

Пример расчета

мы погрузились на 23 метра и провели на дне 20 минут, отдохнули на поверхности 4 часа и запланировали повторное погружение на 21 метр

по таблице 1 определяем группу давления после погружения:

ищем строчку с 23 метрами — ее нет, округляем в большую сторону — получаем 24 метра

движемся по строке вправо до ячейки с 20 минутами

спускаемся вниз по столбику — получаем группу давления E

в этой же таблице видим максимальное время для бездекомпрессионного погружения — 30 минут

по таблице 2 находим новую группу давления:

двигаемся по строчке для группы E и ищем ячейку с подходящим «окошком» времени

спускаемся вниз по столбику — группа B

по таблице 3 находим ОВА и ОВ:

ищем пересечение столбца B и строки с 21 метром — верхняя цифра в ячейке и есть ОВА — 9 минут

ОВ = ВД + ОВА = 20 + 9 = 29

нижняя цифра в ячейке — максимальное время, которое можно провести на дне с учетом остаточного азота — 31 минута

во время второго погружения мы провели на дне 25 минут, отдохнули на поверхности 3 часа и решили еще раз погрузиться на 18 метров

по таблице 1 находим группу давления после погружения:

двигаемся по строчке 21 метр, округляем время до 30 минут и спускаемся вниз по столбику — получаем группу F

по таблице 2 находим группу давления после отдыха на поверхности:

двигаемся влево по строчке для группы F и ищем подходящее «окошко» времени

спускаемся вниз — получаем группу давления C

ищем пересечение столбца C и строки с 18 метрами —

полученное ОВ превышает допустимый бездекомпрессионый предел — нужно увеличить поверхностный интервал или уменьшить глубину погружения

увеличим время на поверхности до 4 часов и рассчитаем заново:

группа давления после второго погружения осталась той же — группа F

находим по таблице 2 новую группу давления после отдыха на поверхности — группа B

по таблице 3 находим ОВА для группы B и 18 метров — 11

36 — меньше максимального бездекомпрессионного предела — можно погружаться

Читайте также:
