Техника эхокардиографии при алкоголизме. Стандартные позиции ЭхоКГ сердца
Добавил пользователь Евгений Кузнецов Обновлено: 14.12.2024
Одним из способов обследования и оценки сердца человека, его сократительной активности является эхокардиография сердца (ЭхоКГ), называемая еще УЗИ сердца. Данное определение включает 3 составляющих: «эхо» (отголосок), «кардио» (сердце), «графо» (изображать). Исходя из основной составляющей, можно сделать вывод, что проводят эхокардиографию кардиологи.
Именно она дает возможность получения наглядного изображения сердца и сосудов. Этот метод относится к ультразвуковому, т. е. изучение происходит путем применения звуковых волн высокой частоты, не слышимых человеческому уху. Сделать эхокардиографию − значит оценить в режиме настоящего времени:
- Работу сердечной мышцы;
- Состояние 4 камер и клапанов;
- Размеры сердечных полостей и давление в них;
- Толщину стенок сердца;
- Скорость внутрисердечного кровотока (движение крови).
Данный метод позволяет выявить внутриполостные тромбы, пороки сердца (врожденные или приобретенные), зоны асинергии (нарушение способности осуществлять цикл определенных движений), клапанные изменения.
Применяется данный ультразвуковой метод как для оценки сердца в нормальном состоянии, так и если выявлены какие-либо сердечные заболевания. Эхокардиография также используется, если необходимо измерить давление легочной артерии.
Преимущества ЭхоКГ
Процедура ЭхоКГ в ходе выявления сердечно-сосудистых заболеваний, в том числе и пороков сердца, является ключевой по причине своих основных характеристик, к которым относят:
- Современность;
- Безопасность;
- Безболезненность;
- Высокую информативность.
Эхокардиография не оказывает никаких вредных воздействий на организм, не травматична, не несет облучений, болей, побочных эффектов. Процедура может занимать от нескольких до 45 минут - все зависит от симптомов и целей проведения.
Именно с помощью данного обследования оцениваются сокращения сердца, являющиеся его основной функцией. Осуществляется это с помощью получения количественных показателей, анализирующихся в последствие, и на основании которых врачами делается заключение. Специалисты могут распознать снижение данной функции даже на первоначальной стадии, после чего назначается требуемое лечение. Повторное эхо-обследование позволяет увидеть динамику протекания болезни, а также результат лечения
Показания к проведению
За помощью к врачам, которые в обязательном порядке назначают прохождение УЗИ сердца, следует обращаться в случаях появления таких симптомов:
- Шумов в сердце, обнаруженных в ходе выслушивания, и нарушения ритма;
- Болей в районе сердца и грудной клетки;
- Признаков сердечной недостаточности (например, увеличение размеров печени, отечность ног);
- Как хронической, так и острой (инфаркт миокарда) ишемии;
- Быстрой утомляемости, одышки, нехватки воздуха, частого приобретения кожей белого оттенка, синюшности покровов кожи вокруг губ, ушных раковин, верхних и нижних конечностей.
Ультразвуковое исследование проводится после перенесенных травм грудной клетки, операций на сердце. Необходимо выделить группу пациентов, которым следует провести ЭхоКГ. Это те, кто жалуется на постоянные головные боли, превратившиеся в хронические. Объясняется необходимость такого исследования тем, что возможной причиной болей могли стать микроэмболы - частички тромбов, которые перемещаются из правого отдела сердца в левый по причине дефекта перегородки.
Для диагностирования пороков сердца, зачастую врожденных, а также при наличии протезированных клапанов также необходима эхокардиография. ЭхоКГ проходят пациенты с гипертонической болезнью, атеросклерозом, при назначении курса лечения антибиотиками в онкологии. Если у маленького ребенка наблюдается плохой набор веса, тоже могут назначать ЭхоКГ.
Скрытые сердечные отклонения поможет выявить эхокардиография у людей, активно занимающихся спортом, требующим различных нагрузок на сердце: тяжелой атлетикой, дайвингом, парашютным спортом, бегом на большие дистанции и т.д. Проведение диагностики поможет своевременно назначить лечение и провести профилактику тяжелых осложнений сердечных болезней.
Проведение эхокардиографии
Никакой особой сложности подготовка к эхокардиографии не вызывает. Необходимо раздеться до пояса и улечься на кушетку на левый бок. Подобная поза способствует сближению левой стороны грудной клетки и верхушки сердца. Это, в свою очередь, дает более качественную картинку сердца с четырехкамерной позиции.
Далее гелем мажется район грудной клетки, куда крепятся датчики. Их различные позиции позволяют наглядно видеть все отделы сердца и осуществить измерения с фиксацией показателей работы и размеров. Датчики, подключаемые к эхокардиографу, не причиняют боли или дискомфорта. Ультразвуковые колебания от датчиков передаются в человеческое тело. Акустические волны двигаются в тканях и видоизменяются, а затем возвращаются к датчику. Здесь происходит их преобразование в электросигналы, которые и обрабатываются эхокардиографом. Изменение волн связано с переменами в состоянии внутренних органов. Именно в этом заключается отличие Эхо КГ от ЭКГ (электрокардиограммы), демонстрирующей графическую запись активности сердца, а не его строения.
Полученные результаты отображаются на экране в виде четкой картинки. Описанный метод обследования является наиболее распространенным и носит название «трансторакальная эхокардиография» (от лат. «thorax» - грудная клетка), обозначающий доступ к сердцу через поверхность тела пациента. Врач, исследующий сердце человека, при таком положении пациента сидит слева или справа от него, управляет настройками аппарата в зависимости от выводимого на дисплей изображения.
Если были выявлены хронические сердечные заболевания, то проводить ЭхоКГ рекомендуют хотя бы 1 раз за год.
При проведении УЗИ беременным на 11-13 неделе срока возможно определить основные показатели работы сердца плода, наличие камер и определение ритма.
Чреспищеводная эхокардиография
Существуют случаи, при которых проведению трансторакальной ЭхоКГ препятствуют определенные факторы. Например, подкожно-жировая клетчатка, ребра, мышцы, легкие, а также протезированные клапаны, являющие собой акустические преграды на пути ультразвуковых волн. В подобных случаях применяется чреспищеводная эхокардиография, второе название которой − «трансэзофагеальная» (от лат. «oesophagus» - пишевод). Она, как и ЭхоКГ через грудную клетку, может быть трехмерной. При подобном исследовании датчик вводится через пищевод, который прилегает непосредственно к левому предсердию, что дает возможность лучше просматривать мелкие структуры сердца. Противопоказано подобное исследование при наличии заболеваний пищевода пациента (варикозное расширение вен пищевода, кровотечения, воспалительные процессы и т.д.).
В отличие от трансторакальной, обязательным подготовительным этапом к проведению чреспищеводной ЭхоКГ является голодание пациентом в течение 4-6 часов перед непосредственным проведением процедуры. Помещаемый в пищевод датчик обрабатывается ультразвуковым гелем и зачастую находится в зоне расположения не более 12 минут.
Стресс-ЭхоКГ
Для того чтобы изучить работу человеческого сердца с физической нагрузкой во время ЭхоКГ по показаниям осуществляют:
- Подобную нагрузку определенными дозами;
- С помощью фармакологических препаратов вызывают усиленную работу сердца.
При этом исследуют изменения, происходящие с сердечной мышцей во время нагрузочных тестов. Отсутствие ишемии зачастую обозначает малый процент риска различных сердечно-сосудистых осложнений.
Поскольку подобная процедура может иметь характеристики необъективной оценки, используют эхо-программы, которые одновременно демонстрируют изображения на мониторе, записанные во время различных стадий обследования. Эта наглядная демонстрация работы сердца в спокойном состоянии и при максимуме нагрузки позволяет сравнивать данные показатели. Подобный способ исследования - это стресс-эхокардиография, позволяющая обнаружить скрытые нарушения в работе сердца, незаметные в состоянии покоя. Обычно вся процедура занимает около 45 минут, уровень нагрузки при этом подбирается для каждого пациента отдельно в зависимости от возрастной категории и состояния здоровья. В качестве подготовки к проведению стресс-ЭхоКГ можно назвать следующие действия пациента:
- Одежда должна быть свободной, не сковывающей движения;
- За 3 часа до стресс-эхо следует прекратить любые физические нагрузки и потребление пищи в больших количествах;
- За 2 часа до обследования рекомендуется выпить воды и немного перекусить.
Типы исследований
Кроме различия по способу проведения, эхокардиография бывает трех типов:
- Одномерная в М-режиме.
- Двухмерная.
- Допплеровская.
При эхокардиографии в М-режиме (от англ. Motion) датчик подает волны вдоль одной выбранной оси. В результате на экран выводится картинка с изображением сердца, полученная как вид сверху в режиме реального времени. Изменяя направление ультразвука, можно проверять желудочки, аорту (сосуд, выходящий из левого желудочка и поставляющий насыщенную кислородом кровь ко всем органам человека) и предсердие. По причине безопасности проведения процедуры, исследование может применяться для оценки функционирования сердца как взрослого человека, так и новорожденного.
С помощью двухмерной ЭхоКГ врачами получается изображение в двух плоскостях. В ходе ее проведения ультразвуковая волна с частотой 30 раз за 1 сек. направляют по дуге в 90°, т.е. плоскость сканирования перпендикулярна четырехкамерной позиции. Меняя положение датчика, можно благодаря выводимой качественной картинке анализировать движение сердечных структур.
Проводимая же эхокардиография с допплеровским анализом позволяет определить скорость движения крови и турбулентность кровотока. Полученные данные могут нести информацию о пороках, наполнении левого желудочка. Основой допплеровских измерений является расчет изменения скорости движения объекта по отношению к изменению частоты отражаемого сигнала. При столкновении звука с движущимися эритроцитами частота меняется. Допплеровским сдвигом называют величину подобного изменения. Обычно этот сдвиг находится в рамках воспринимаемых человеком звуков и может воспроизводиться эхо-аппаратом в виде слышимого сигнала.
Видео репортаж из клиники, проводящей ЭхоКГ
Расшифровка ЭхоКГ
После проведения ультразвукового исследования с помощью эхокардиографа осуществляется расшифровка эхокардиограммы. Полностью и точно ее анализ может провести лишь кардиолог. Самостоятельное изучение полученных и продемонстрированных в заключении показателей может дать лишь примерное понимание общей картины. В зависимости от целей проведения, возраста и состояния пациента обследование может показать немного отличающиеся результаты.
В любом заключении после проведенной эхокардиографии встречается ряд обязательных показателей, цифры которых являются отображением строения и функций сердечных камер: указываются параметры левого и правого желудочка, межжелудочковой перегородки, предсердий, состояния клапанов сердца и перикарда (тонкой и плотной околосердечной сумки). Используя данные пособия «Нормы в медицине» (Москва, 2001 г.), можно вывести установленные нормы.
Параметры левого и правого желудочков
Основными показателями, определяющими нормальное состояние сердечной мышцы, являются данные о работе желудочков и перегородки между ними.
1. Параметры левого желудочка (ЛЖ) представлены 8 основными показателями:
- масса миокарда ЛЖ (для мужчин норма составляет 135-182 г, для женщин - 95-141 г);
- ИММЛЖ (индекс массы миокарда ЛЖ): 71-94 г/м2 для мужчин и 71-80 г/м2 для женщин;
- КДО (объем ЛЖ в состоянии покоя): у мужчин 65-193 мл, у женщин 59-136 мл; КДР (размер ЛЖ в состоянии покоя) должен составлять 4,6-5,7 см и КСР (размер ЛЖ во время сокращения)− 3,1-4,3 см;
- толщина стенки вне сокращений сердца при работе: 1,1 см. Если имеется нагрузка на сердце, то повышение показателя свидетельствует о гипертрофии, при которой толщина стенки желудочка увеличивается (параметр в 1,6 см и выше свидетельствует о значительной гипертрофии);
- фракция выброса (ФВ) не должна быть меньше 55-60%. Фракцией выброса называют показатель, который указывает на объем выбрасываемой сердцем крови при каждом сокращении. Если показатель ФВ имеет меньшее значение, чем установленная норма, то это может свидетельствовать о сердечной недостаточности. Подобное явление является сигналом о неэффективном перекачивании крови с наличием застаивания;
- ударный объем: 60-100 мл. Параметр определяет объем выбрасываемой крови за одно сокращение.
2. Нормальные показатели правого желудочка включают в себя толщину стенки в 5 мм, индекс размера от 0,75 до 1,25 см/м2 и размер желудочка в состоянии покоя от 0,75 до 1,1 см.
Нормы УЗИ для клапанов и перикарда
Расшифровка полученных результатов после исследования клапанов сердца считается более простой. Отклонение от норм может свидетельствовать о двух имеющихся процессах: стенозе либо недостаточности. Первое заключение говорит об уменьшении диаметра отверстия клапана, вследствие чего затрудняется прокачивание крови. Недостаточность же является противоположным процессом: створки клапана, препятствующие обратному движению крови, по каким-либо причинам не справляются с возложенными функциями. В таком случае кровь, направляемая в соседнюю камеру, имеет возврат, что, в свою очередь, делает работу сердца менее эффективной.
К распространенной патологии перикарда относят такой воспалительный процесс, как перикардит. При подобном отклонении возможно скопление жидкости или образование мест соединения (спайки) сердца с околосердечной сумкой. Норма жидкости составляет от 10 до 30 мл, при повышении же показателя свыше 500 нормальная работа сердца может затрудняться путем сдавливания.
Основной шаг к выявлению сердечно-сосудистых заболеваний - проведение УЗИ сердца. Ориентировочная стоимость подобной процедуры варьируется от 1400 руб. до 4000 руб. в зависимости от места расположения медицинского центра, имеющегося оборудования, репутации и квалификации специалистов. Расшифровать полученные результаты ЭхоКГ под силу квалифицированным врачам, которые способны на основании показателей поставить диагноз и назначить лечение. Попытки самостоятельно разобраться во всех цифрах заключения могут привести к нежелательным и ошибочным выводам.
Эхокардиография (УЗИ сердца)
Медицинский редактор: Строкина О.А. - терапевт, врач функциональной диагностики.
Июль, 2019.
Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.
Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.
Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.
Показания
Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:
- острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
- давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
- внезапно возникшая одышка.
Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:
- , в том числе стенокардия, развившийся ранее инфаркт миокарда; ;
- бактериальный эндокардит (воспаление внутренней оболочки сердца);
- пороки сердца - приобретенные и врожденные;
- протезированные клапаны;
- некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
- опухоли сердца;
- заболевания аорты; ;
- шумы в сердце;
- нарушения ритма сердца;
- травмы грудной клетки;
- профессиональные занятия спортом.
Виды эхокардиографии
Ультразвуковое исследование сердца проводится разными способами:
Трансторакальная ЭХО-КГ

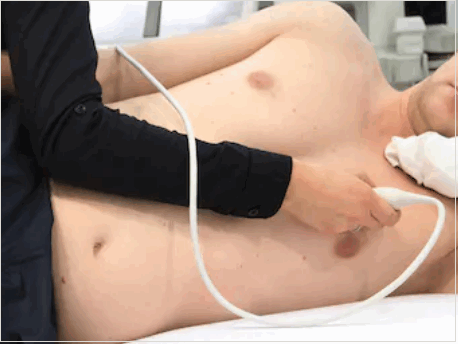

Фото: классическое положение тела при проведении обычного УЗИ сердца.
Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.
Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.
После трансторакального обследования в покое осложнений не бывает.
Стресс-эхокардиография
Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).
При исследовании с физической нагрузкой или фармакологической пробой могут появиться:
- аллергия на лекарственный препарат;
- аритмия;
- боли в области сердца;
- потеря сознания;
- шок и др.
Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

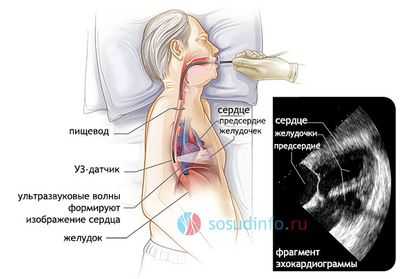

Черспищеводная ЭХО-КГ (ЧПЭХО)
Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.
ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.
Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:
- крайне тяжелое состояние пациента;
- заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .
Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

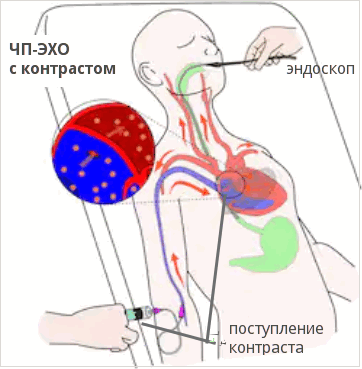

Фото: схема проведения чреспищеводного УЗИ с контрастом
ЭХО-КГ с контрастом (контрастное УЗИ сердца)
Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:
- более четко определить размеры полостей сердца,
- выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
- более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.
ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.
УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.
Проведение эхокардиографии с контрастированием противопоказано при:
- остром коронарном синдроме;
- нестабильной стенокардии;
- инфаркте миокарда в острой стадии;
- острой сердечной недостаточности III-IV степени;
- тяжелой легочной гипертензии;
- острых стадиях неврологических заболеваний;
- неконтролируемой артериальной гипертензии;
- нахождении пациента на ИВЛ;
- беременности и грудном вскармливании;
- аллергии на компоненты контрастного вещества.
Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.
Как проводится УЗИ сердца
Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:
- одномерный (М-режим),
- двумерный (В-режим),
- режим допплера (оценка скорости потоков крови в камерах и сосудах),
- цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
- энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
- тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
- 3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).
Трансторакальное УЗИ
Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

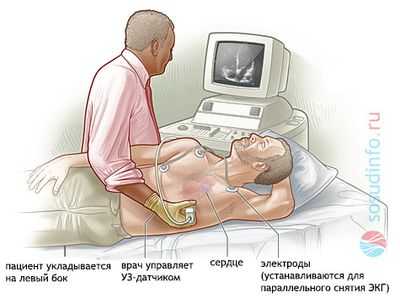

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.
Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.
Чреспищеводное ЭХОКГ
Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.
ЭХОКГ с контрастом
При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.
Расшифровка результатов
Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.
| Показатель | Значение для женщин | Значение для мужчин | ||||||
|---|---|---|---|---|---|---|---|---|
| норма | незначительное нарушение | умеренное нарушение | значительное нарушение | норма | незначительное нарушение | умеренное нарушение | значительное нарушение | |
| Толщина межжелудочковой перегородки | 6-9 мм | 10-12 мм | 13-15 мм | более 16 мм | 6-10 мм | 11-13 мм | 14-16 мм | более 17 мм |
| Толщина задней стенки левого желудочка | 6-9 мм | 10-12 мм | 13-15 мм | более 16 мм | 6-10 мм | 11-13 мм | 14-16 мм | более 17 мм |
| Масса миокарда левдого желудочка (ММЛЖ) | 66-150 г | 151-171 г | 172-192 г | более 193 г | 66-150 г | 151-171 г | 172-192 г | более 193 г |
| Индекс ММЛЖ (более значимый показатель - учитывает рост пациента) | 43-95 г/м2 | 96-108 г/м2 | 109-121 г/м2 | более 122 г/м2 | 49-115 г/м2 | 116-131 г/м2 | 132-148 г/м2 | более 149 г/м2 |
| Фракция выброса | более 55% | 45-54% | 30-44% | менее 30% | более 55% | 45-54% | 30-44% | менее 30% |
| Сократимость | не нарушена | |||||||
В заключении пациент может обнаружить следующие термины:
- акинез - отсутствие сокращения мышцы\стенки;
- гипокинез - минимальное сокращение;
- дискинез - асинхронность сокращений стенок;
- гипертрофия - утолщение;
- диастолическая дисфункция - нарушение расслабления сердечной мышцы;
- систолическая дисфункция - нарушение сократительной способности миокарда;
- дилатация - расширение полости.
Что показывает ЭХОКГ
В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .
Структурная визуализация включает:
- Визуализация перикарда (например, для исключения перикардиального выпота);
- Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
- Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
- Визуализация магистральных сосудов (рассечение аорты);
- Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).
- Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
- Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)
ЭХОКГ при сердечной недостаточности
- Дает возможность определить причины развития хронической формы (ХСН)
- Фракция выброса левого желудочка:
- снижена (систолическая ХСН);
- нормальная (диастолическая ХСН).
ЭХОКГ при нарушениях ритма сердца
Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.
Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.
- Размеры полостей сердца, особенно предсердий
- Наличие тромбов
- Оценка фракции выброса не всегда достоверна
ЭХОКГ для оценки состояния онкологических больных
Поражение сердца у онкологических больных:
- опухолевая интоксикация;
- кардиотоксичность химиопрепаратов;
- кардиотоксичность лучевой терапии.
Показания к специализированной эхокардиографии для определения кардиотоксичности:
- всем пациентам с онкологическими заболеваниями перед началом лечения;
- получающим химиотерапию или лучевую терапию (после каждого курса);
- получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).
Сравнительная характеристика ЭХОКГ с другими методами
Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:
- Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
- Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
- Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
- Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
- Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда
Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.
Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.
- Саидова М.А. Чреспищеводная эхокардиография: показания, техника проведения. - Болезни сердца и сосудов, №4 2007. Marwick T.H., пер. с англ.: к.м.н. Крикунова П.В. Рекомендации по применению эхокардиографии при артериальной гипертензии у взрослых: отчет Европейской ассоциации по сердечно-сосудистой визуализации (EACVI) и Американского эхокардиографического общества (ASE). Системные гипертензии. №2 2017. Ishak A Mansi, MD. Echocardiography. - Medscape, Jan 2014.
Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.
Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.
Стандартные эхокардиографические позиции. Основы эхокардиографии. Профессор В. А. Изранов. Лекция для врачей
Лекция для врачей "Стандартные эхокардиографические позиции. Основы эхокардиографии". Лекцию для врачей проводит профессор В. А. Изранов.
На лекции рассмотрены следующие вопросы:
- Эхокардиографические доступы
- 1. Субкостальный
- 2. Апикальный
- 3. Парастернальный
- 4. Супрастернальный
- Апикальный доступ
- А4С apical 4 chamber view - апикальная четырехкамерная позиция
- Датчик в проекции верхушечного толчка. Метка датчика ориентирована на левую боковую сторону пациента
- А5С apical 5 chamber view - апикальная пятикамерная позиция
- Датчик в проекции верхушечного толчка. Метка датчика ориентирована на левую боковую сторону пациента. Плоскость УЗ луча отклоняется вперед
- А2С apical 2 chamber view - апикальная двухкамерная позиция
- Датчик в проекции верхушечного толчка. Метка датчика исходно ориентирована на левую боковую сторону пациента. Затем плоскость УЗ луча поворачивается против часовой стрелки, до исчезновения правых отделов сердца.
- АЗС
- apical 3 chamber view - апикальная длинная ось ЛЖ
- Датчик в проекции верхушечного толчка. Из двухкамерной апикальной позиции плоскость датчика разворачивают на 30 градусов против часовой стрелки до появления аортального и митрального клапана
- Субкостальный доступ
- SC - subcostal view - субкостальный доступ, длинная ось НПВ
- Датчик под мечевидным отростком. Метка датчика ориентирована вверх
- SSN suprasternal view - супрастернальная позиция, длинная ось дуги аорты
- Датчик над рукояткой грудины. Метка датчика ориентирована на 1 час
- Виды манипуляций датчиком
- Вращение (rotation)
- Датчик сохраняет стационарное положение в одной точке на поверхности грудной клетки, а метка датчика перемещается в результате вращения вокруг оси, совпадающей с центральным лучом датчика
- Голубая точка (экранный маркер аппарата) отображает положение метки датчика на изображении

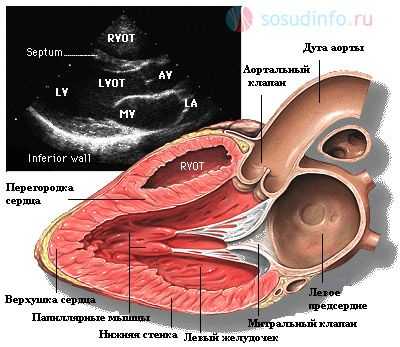

- В PLAX экранный маркер указывает ориентацию метки датчика на верхнюю часть изображения (основание сердца, восходящая аорта)
- В PSAX экранный маркер указывает расположение метки датчика на латеральную часть изображения
- Скользящие движения (sliding)
- Датчик перемещается (скользит) по межреберьям, не изменяя направления плоскости сканирования, но изменяя уровень среза
Преимущественно используется для выведения различных уровней сечения PSAX
- Покачивание (rocking)
- Отклонение угла направления луча (angling)
- Датчик сохраняет стационарное положение в одной точке на поверхности грудной клетки, а направление луча отклоняется относительно экранного маркера
- Наклонные движения (tilting)
- Датчик сохраняет одно и то же положение на поверхности грудной клетки и ту же ориентацию оси по отношению к сердцу, но веерообразно перемещает плоскость сканирования сердца
Книга "Эхокардиография от Рыбаковой" - М. К. Рыбакова, В. В. Митьков
![]()
Данное издание представляет собой практическое руководство по эхокардиографии, в котором отражены все современные технологии, применяемые в настоящее время. Исключительный интерес для специалистов представляет CD-ROM с подборкой видеоклипов по всем основным разделам, включающих редкие случаи диагностики.
Особенность издания - попытка объединить и сравнить результаты эхокардиографического исследования сердца и паталогоанатомический материал по всем основным разделам.
Большой интерес представляют разделы, содержащие новые технологии исследования, такие как трех- и четырехмерная реконструкция сердца в реальном времени, тканевая допплерография. Большое внимание уделено также классическим разделам эхокардиографии - оценке легочной гипертензии, клапанных пороков сердца, ишемической болезни сердца и ее осложнений и т.д.
В книге представлены огромный иллюстративный материал, большое количество схем и рисунков, приведены алгоритмы тактики проведения исследования и диагностики по всем разделам эхоКГ.
Руководство помогает разрешить спорные и злободневные вопросы, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию.
Книга написана сотрудниками кафедры ультразвуковой диагностики ГБОУ ДПО «Российская медицинская академия последипломного образования'' Министерства здравоохранения Российской Федерации» (база - ГКБ им. С.П. Боткина, Москва).
Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.Книга "Эхокардиография в таблицах и схемах" - М. К. Рыбакова
![Книга]()
Данная книга содержит большое количество схем и таблиц по всем основным вопросам трансторакального эхокардиографического исследования, помогает разрешить спорные и злободневные вопросы эхокардиографии, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию. Подробно описаны нормальная анатомия и физиология сердца, патология клапанного аппарата, мокарда, перикарда, плевральных полостей, аорты, протезированных клапанов сердца, приведены стандартные позиции эхокариографического исследования и расчеты. Особый интерес могут вызвать разделы, посвященные диагностике врожденных пороков сердца у взрослых, объемных образований сердца и средостения и дифференциальной диагностике в эхокардиографии.
Книга УЗИ предназначена для специалистов эхокардиографии, ультразвуковой и функциональной диагностики УЗИ, кардиологов, терапевтов и студентов медицинских вузов.
Книга "Дифференциальная диагностика в эхокардиографии". Издание 2-е. с DVD-ROM - Митьков В. В., Рыбакова М. К.
![Книга]()
Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии последипломного образования (база — ГКБ им. С.П. Боткина, Москва) и является 2-м, переработанным и дополненным изданием. Книга является уникальным изданием благодаря представленному дифференциально-диагностическому эхокардиографическому ряду, подкрепленному видеоматериалами и иллюстрациями, которые помогают систематизировать, классифицировать и провести дифференциальную эхокардиографическую диагностику.
Помимо эхограмм, во 2-е издание включены схемы, которые помогают научиться распознавать признаки той или иной патологии сердца или совокупность признаков и оценить характер нарушения гемодинамики, а также в главе 10 добавлен дифференциально-диагностический раздел, посвященный применению контрастных веществ. Книга включает все основные разделы современной кардиологии с позиции дифференциальной диагностики. Прилагаемый диск включает обширный видеоматериал по всем основным разделам с комментариями к нему.
Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов и вызовет интерес как у специалистов со стажем, так и у начинающих эхокардиографистов и студентов медицинских вузов.
Книга "Клиническая эхокардиография" - Шиллер Н. Б., Осипов М. А.
![Книга]()
Книга "Клиническая эхокардиография" написана американским и отечественным специалистами, это самое популярное в России руководство по эхокардиографии. Книга предназначена и для тех кардиологов, которые лишь начинают осваивать эхокардиографию, и для тех, кто уже давно ею занимается.
Изучив руководство, врач сможет выполнять эхокардиографические исследования на самом современном уровне - так, как это делают в Лаборатории эхокардиографии Калифорнийского университета в Сан-Франциско.
Книга "Эхокардиография при врожденных пороках сердца у взрослых" - М. К. Рыбакова, В. В.Митьков
![Книга]()
Диагностика врожденных пороков сердца - один из самых сложных разделов в кардиологии и эхокардиографии. Благодаря современным технологиям в эхокардиографии и пренатальной диагностике сердца плода диагностика врожденных пороков сердца стала более ранней, что способствовало существенному сокращению числа взрослых пациентов с данной патологией. Однако и в настоящее время можно встретить пациентов с различными врожденными пороками сердца даже в весьма почтенном возрасте.
Данное издание содержит историю описания того или иного врожденного порока, подробный анализ гемодинамики, особенностей эхокардиографической диагностики. Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии непрерывного последипломного образования (база - ГКБ им. С.П. Боткина, Москва) и включает все основные врожденные пороки сердца у взрослых с позиции эхокардиографии. Большое внимание уделено также дифференциальной диагностике в эхокардиографии при подозрении на врожденный порок сердца у больного, особенностям исследования сердца у детей и подростков, малым аномалиям развития сердца. Издание содержит большое количество иллюстраций и схем, а также примеры эхокардиографических заключений.
Предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.Основы ЭхоКГ: допплерэхокардиография. Профессор В. А. Изранов. Лекция для врачей
Лекция для врачей "Основы ЭхоКГ: допплерэхокардиография". Лекцию для врачей проводит профессор В. А. Изранов.
- Основные допплерографические характеристики трансмитрального и транстрикуспидального диастолического потока
- AT (acceleration time) - время ускорения потока, т.е. время от щелчка открытия клапана до пика скорости потока (м\с)
- DT (deceleration time) - время замедления потока, т.е. время от пика скорости до базовой линии (м\с)
- ЕТ (ejection time) - время выброса, т.е. время от щелчка открытия до щелчка закрытия клапана
- Vmax- максимальная скорость потока (м\с)
- Е - раннее диастолическое наполнение (Vmax = 70-100 см\с)
- А - позднее диастолическое наполнение (в момент систолы предсердий, Vmax = 40-70 см\сек)
- Е\А = 1,0-1,5
- Vmean - средняя скорость потока. Вычисляется как сумма скоростей потока, измеренных каждые 2 мс по отношению к числу измерений.
- Основные измерения в допплер эхокардиографическом исследовании
- IVCT (isovolumetric contractility time) время изоволюметрического сокращения - время от щелчка закрытия митрального клапана до щелчка открытия аортального клапана (65±20 мс)
- IVRT (isovolumetric relaxation time) время изоволюметрического расслабления - время от щелчка закрытия аортального клапана до щелчка открытия митрального клапана (65±20 мс). VTI (velocity time integral) - интеграл линейной скорости потока; VTI = Vmean*ET (см)
- Основные уравнения используемые в допплерометрических расчетах
- СО = HR*SV
- SV= CSA*VTI
- VTI = ET*Vmean
- CSA = nD²/4
- ΔР = 4V²(упрощенное уравнение Бернулли)
- CO (cardiac output) - минутный объем кровотока
- HR (heart rate) - частота сердечных сокращений
- SV (stroke volume) - ударный объем
- CSA (crossection area) - площадь поперечного сечения (сосуда или отдела сердца)
- VTI (velocity time integral) - интеграл линейной скорости
- ЕТ (effusion time) - время кровотока
- Vmean - средняя скорость кровотока (вычисляется как сумма скоростей, измеренные каждые 2 мс по отношению к числу измерений)
- ΔР - максимальный градиент давления по разные стороны обструкции (мм рт.ст.)
- V-максимальная скорость кровотока дистальнее обструкции (м\с)
Что нужно знать пациенту об узи?
ЭхоКГ сердца: сущность процедуры и правила ее проведения
Эхокардиография сердца - мероприятие неинвазивного типа, позволяющее исследовать структуру и деятельность сердца и отходящих от него сосудов. Датчик ультразвука содержит кристалл, изменяющийся под воздействием электроэнергии и производящий высокочастотное звучание. Проникая в ткани и отражаясь от них, звук возвращается обратно уже в ином виде. Это фиксируется датчиком и после преобразования в электроэнергию отображается на экране аппарата.
В каких ситуациях следует пройти УЗИ сердца?
- Изменения показателей ЭКГ.
- Шумы в сердце.
- Незначительное повышение температуры тела при отсутствии воспалительных процессов в горле, носе, ухе или почках.
- Аритмия.
- Рентгенограмма сердца показала изменение его формы и размеров, а также отходящих от него сосудов.
- Гипертония.
- Предрасположенность к наследственным заболеваниям сердца.
- Возможные изменения сердечных структур.
- Обмороки, отеки, одышка, головокружение.
- Болевые ощущения в левой половине грудной клетки и за грудиной.
- Риск возникновения опухоли сердца.
- После инфаркта миокарда.
- Выпотной перикардит.
- Стенокардия.
- Диагностирование кардиомиопатии и ее типа.
- Для обнаружения истинной или ложной аневризмы сердца.
Крайне важно осуществить эту процедуру после инфаркта миокарда, чтобы выявить, какое количество мышечных клеток погибло.
ЭКГ и УЗИ сердца следует проходить людям, находящимся в стрессовых ситуациях, испытывающих сильное эмоциональное и физическое напряжение.
ЭхоКГ не имеет ограничений по возрасту. Она назначается детям при подозрении на врожденный порок сердца или изменение в его строении, нередко возникающее в период активного роста ребенка.
ЭхоКГ назначается беременным женщинам, т.к. позволяет выявить пороки сердца у находящегося в утробе матери плода. Процедура безболезненна и не причиняет вреда.
УЗИ сердца является обязательной процедурой во время беременности, если:
- В анамнезе были самопроизвольные аборты.
- Сахарный диабет.
- Наследственная предрасположенность к болезням сердца.
- В 1-ом и 2-ом триместре женщина была вынуждена принимать противоэпилептические препараты и антибиотики.
- Анализ выявил высокие титры антител к краснухе, либо женщина переболела ею во время беременности.
Способы проведения ЭхоКГ сердца
- М - метод (одномерный). С его помощью точно определяются размеры сердечных камер и работа желудочков во время их сокращения. Показатели представлены в виде графика.
- В - метод (двухмерный). Позволяет увидеть опухоли, тромбы и аневризмы. С его помощью измеряется толщина сердечных стенок и клапанов, определяется степень сократимости желудочков.
- Электрокардиография с допплером. Процедура необходима для диагностирования пороков сердца и других серьезных нарушений.
УЗИ могут проводить через пищевод или в период активной физической нагрузки.
ЭхоКГ через пищевод назначается в таких ситуациях, как:
- Инфекционный эндокардит.
- Плановое исследование перед установкой искусственного клапана.
- После инсульта и при нарушениях мозгового обращения и мерцательной аритмии.
- Кардиоверсия.
- Дефект перегородки между предсердиями.
- Невозможность традиционного УЗИ сердца. Это происходит при наличии реберного окостенения и других нарушений в строении грудной клетки.
Запрещается проводить ЭхоКГ сердца через пищевод, если имеется:
- Варикозное расширение вен пищевода.
- Сильный рвотный рефлекс.
- Проведенная лучевая терапия пищевода.
- Остеохондроз шейного отдела позвоночника в острой форме.
- Увеличенная грыжа на диафрагме.
- Желудочные и кишечные кровотечения.
- Прободение кишечника.
- Спазмы, опухоли, дивертикулы кишечника.
- Патологическая подвижность шейного отдела позвоночника.
Правила подготовки и проведения ЭхоКГ через пищевод:
- Прекратить прием еды и воды минимум за 4 часа до УЗИ
- Вытащить съемные зубные протезы и желудочный зонд
- Перед процедурой ротовая полость и глотка пациента орошаются лидокаином.
- Пациент лежит на левом боку, в рот ему вставляют загубник и аккуратно вводят в пищевод эндоскоп, через который проникают ультразвуковые волны
- Процедура занимает от 15 до 20 минут и записывается на видео.
Стресс - эхокардиография сердца
Этот тип исследования проводится при создании искусственной нагрузки на сердечную мышцу. Он помогает выявить патологии, которые невозможно обнаружить в состоянии покоя. Сначала проводят обычное УЗИ сердца. Далее на тело крепятся специальные датчики, фиксирующие любые изменения показателей пульса и артериального давления во время нагрузки. Источником стресса может стать велотренажер или беговая дорожка.
В каких случаях назначается стресс-ЭхоКГ?
- Для диагностирования ишемической болезни.
- Для оценки степени воздействия суженных коронарных артерий у пациентов с ишемической болезнью сердца на качество их жизни и выносливость при физическом напряжении.
- Для оценки степени кровоснабжения миокарда.
- Для контроля за результативностью проводимого лечения.
- Неосложненный инфаркт или хроническая ишемическая болезнь сердца.
- Риск негативных последствий при сложных операциях.
Запрещается проводить ЭхоКГ с нагрузкой, если имеет место:
- Инфаркт миокарда в острой форме (меньше месяца).
- Аневризма аорты расслаивающего типа.
- Дыхательная, сердечная, почечная и печеночная недостаточность.
- Закупорка тромбами сосудов.
Нормой УЗИ сердца с нагрузкой считается:
- Равномерно двигающиеся стенки левого желудочка (ЛЖ) во время нагрузки.
- Снижение конечного систолического объема (КСО).
- Повышение фракции изгнания.
- Отсутствие нарушения в работе стенок во время движения, если в состоянии покоя нарушение было зафиксировано.
- Прирост утолщения стенок в систоле.
Негативными показателями считаются увеличенный правый желудочек (ПЖ), появление новых участков с малоподвижными стенками, снижение фракции изгнания до 35%.
Как правильно подготовиться к исследованию без нагрузки?
Стандартная процедура не нуждается в каких-либо подготовительных мероприятиях. Плохая свертываемость крови, инфаркт миокарда, декомпенсированная сердечная недостаточность не являются препятствием для проведения эхокардиографии сердца.
Страдающие гипертонией и тахиаритмией перед УЗИ должны пройти обследование у кардиолога.
Как проходит исследование?
К лежащему на боку или спине пациенту прикрепляют датчики в следующих областях:
- Яремная вена.
- Слева от грудины, в районе 5-го межреберья.
- Конец грудины.
Что показывает УЗИ сердца?
Полученные параметры позволяют определить:
- гипертрофию стенок ЛЖ;
- регургитацию крови через клапаны;
- опухоли, тромбы, рубцы, аневризмы;
- состояние кровотока;
- состояние клапанов;
- степень сократимости миокарда;
- размеры сердечных полостей;
- состояние насосной функции ЛЖ в динамическом состоянии.
Считается нормой, если:
Степень расхождения с показателями нормы определяет врач-сонолог, но окончательный диагноз ставит кардиолог с учетом полученных сведений и на основе других симптомов. Только по УЗИ болезнь не диагностируется.
Где проводят ЭхоКГ, и какова ее стоимость?
УЗИ сердца можно пройти в государственных и частных учреждениях.
Стоимость обычного исследования от 1200 до 4000 руб., через пищевод будет стоить дороже (от 2000 до 6000 руб.).
Стоимость эхокардиографии с нагрузкой - от 1800 руб. и до 8000 руб.
ЭхоКГ позволяет определить серьезные патологии в работе сердца и сосудов. При этом сама процедура безвредна и не вызывает болезненных ощущений. К стандартному исследованию готовиться не надо. Специальные методы требуют некоторой предварительной подготовки и помогают обнаружить серьезные нарушения.
Читайте также:
- Датчик перемещается (скользит) по межреберьям, не изменяя направления плоскости сканирования, но изменяя уровень среза
