Технология контурного анализа пульса. Применение контурного анализа пульса

Добавил пользователь Morpheus
Обновлено: 14.12.2024

Пульс - периодические толчкообразные колебания стенок, сосудов, вызванные движением крови, выталкиваемой сердцем во время систолы.

Где проводится исследование пульса?

Исследования пульса проводят в местах, где артерии расположены поверхностно. Пульс можно прощупать на височной, сонной, бедренной артериях, артериях стопы и др. Удобнее всего определять пульс на лучевой артерии.

Какова техника исследования пульса у больного?

Медицинская сестра располагает II-IV пальцы своей правой руки по ходу лучевой артерии, начиная с основания I пальца больного. Пульсирующую под пальцами артерию слегка прижимают к лучевой кости. Исследование пульса необходимо проводить на обеих руках, сравнивая его свойства.

Как оценивается частота пульса?

Частота пульса колеблется от 60 до 80 в 1 минуту. Она может варьировать в широких пределах в зависимости от пола, возраста, температуры окружающей среды и т. д. У женщинпульс несколько чаще. Повышенная частота пульса называется тахикардией, пониженная - брадикардией. Подсчет пульса производят в течение не менее 30 секунд, а при неритмичном пульсе - 60 секунд. При дефиците пульса (разница частоты пульса и сердечных сокращений) следует одновременно (двум измеряющим) подсчитывать частоту сердечных сокращений (выслушиванием) и пульсовых ударов.

Как оценивается ритм пульса?

Ритм пульса называется правильным, если пульсовые удары следуют друг за другом через равные промежутки времени. При нарушении длительности межпульсовых интервалов говорят об аритмии. У здоровых людей наблюдается дыхательная аритмия, при которой на вдохе происходит учащение, а на выдохе - урежение пульса.

Как оценивается наполнение пульса?

Наполнение пульса определяется количеством крови, образующим пульсовую волну. При хорошем наполнении пульсовая волна высокая, при плохом наполнении пульс слабый, с трудом различимый при прощупывании. Едва ощутимый, обычно учащенный пульс называют нитевидным. Он указывает на серьезные нарушения функции сердечно-сосудистой системы и необходимость экстренной помощи.

Как оцениваются скорость и напряжение пульса?

Скорость пульса определяется быстротой подъема и падения пульсовой волны.

Напряжение пульса определяется силой, которая требуется для надавливания на стенку артерий, чтобы прекратить пульсацию. Напряжение связано главным образом с величиной артериального давления. Чем выше давление, тем пульс напряженнее.

Какие приборы можно использовать для непрерывного исследования пульса?

В настоящее время для длительного и непрерывного исследования пульса применяют приборы, которые с помощью датчиков, накладываемых на пульсирующую артерию (лучевую, сонную и др.), постоянно регистрируют пульс. Это сфигмографы, пульсотахометры и др.

Методики морфологического анализа пульсовой волны

Рассматривается разработка новых методик контурного анализа сигнала пульсовой волны. Предлагается методика контурного анализа на основе спектральных преобразований последовательности реплицированных фрагментов пульсовой волны. Сравнительный анализ показателей контурного анализа пульсовой волны для выборки из 45 людей различного возраста и состояния артериальных сосудов показал высокие значения чувствительности и специфичности для спектрального индекса по сравнению с индексами, определяемыми во временной области.

Сведения об авторах

Александр Александрович Федотов, канд. техн. наук, доцент, кафедра лазерных и биотехнических систем, ФГАОУ ВО «Самарский национальный исследовательский университет им. акад. С.П. Королева», г. Самара,

Список литературы

2. Федотов А.А., Акулов С.А. Измерительные преобразователи биомедицинских сигналов систем клинического мониторинга. - М.: Радио и связь, 2013. 250 с.

3. Millasseau S.C. et al. Contour analysis of the photoplethysmographic pulse measured at the finger // Hypertension. 2006. Vol. 8. РP. 1449-1456.

4. Weber T. Arterial Stiffness, Wave Reflections, and the Risk of Coronary Artery Disease // Circulation. 2004. Vol. 109. PР. 184-189.

5. Millasseau S.C. et al. Determination of age-related increases in large artery stiffness by digital pulse contour analysis // Clinical Science. 2002. Vol. 103. PР. 371-377.

6. Калакутский Л.И., Федотов А.А. Диагностика дисфункции сосудистого эндотелия методом контурного анализа пульсовой волны // Известия Южного федерального университета. Технические науки. 2009. № 9. С. 93-98.

7. Рангайян Р.М. Анализ биомедицинских сигналов. Практический подход / Пер. с англ. Под ред. А.П. Немирко. - М.: Физматлит, 2007. 440 с.

8. Федотов А.А. Амплитудно-временной метод детектирования характерных точек сигнала пульсовой волны // Медицинская техника. 2012. № 6. С. 22-28.

9. Altman D.G., Bland J.M. Diagnostic tests 1: Sensitivity and specificity // British Medical Journal. 1994. Vol. 308. P. 1552.

Вариабельность сердечного ритма — как оценить уровень стресса

В медицине известно много способов выявления болезней. В отличие от них анализ вариабельности сердечного ритма является единственным методом, который позволяет оценивать уровень здоровья и резервные возможности организма. ВСР помогает определить степень стресса — и даже количественно его измерить.

КАК РАБОТАЕТ МЕТОД

Вариабельность сердечного ритма (стресс индекс по Баевскому) определяется в ходе пульсоксиметрии, одной из пяти технологий АПК Медсканер БИОРС-05 (Велнесс). Диагностика состояния здоровья по пульсу известна уже несколько тысячелетий, и по сей день успешно применяется в Индии и Китае. Сердце влияет на все органы и системы человека, а любые нарушения в организме в свою очередь отражаются на сердечной деятельности. Это позволяет вычислять риски развития различных заболеваний и отслеживать эффективность лечения.

Современные технологии позволили усовершенствовать исследование пульса. С помощью этого метода функциональной диагностики данные получают посредством закрепляемого на пальце высокочувствительного датчика. Компьютерная программа Медсканера высчитывает длительность интервалов между сокращениями сердца (интервалов RR) и выполняет математический анализ полученных значений. Оценка вариабельности сердечного ритма (ВСР) основана на изменчивости этих показателей. ВСР признан золотым стандартом оценки вегетативной нервной системы, поскольку любые её нарушения влияют на работу сердца — и соответственно, на регистрируемые значения. И хотя анализ ВСР не является специфическим методом диагностики, он позволяет получить сведения о состоянии механизмов, направленных на поддержание внутреннего баланса.

Автономная нервная система (её также называют вегетативной) отвечает за регуляцию внутренних органов, эндокринных желез и сосудов. Она работает без участия сознания: например, в ответ на сильные эмоции сердце автоматически начинает биться чаще, а в кровь выбрасываются гормоны стресса. Когда автономная регуляция в порядке, организм работает как часы: успешно «отбивается» от атак бактерий и вирусов, сохраняет высокую активность мозга, быстро восстанавливается после стрессовых ситуаций. Кратковременный стресс даже полезен, происходит как бы «тренировка» нервной системы.

Однако человек не должен находиться в постоянном стрессе. Хронические переживания или грубое вторжение в биологические ритмы (переработки, недостаток сна, частая смена часовых поясов и т. п.) истощают нервную систему, в результате чего нарушается вегетативная регуляция, снижается иммунитет. Стрессом также может быть тяжелая и/или длительная болезнь, чрезмерные физические, эмоциональные нагрузки. В результате организм все хуже справляется с любым напряжением, ослабевают защитные функции, нарушается работа наиболее уязвимых органов. Возникает состояние предболезни, которое может протекать бессимптомно или проявляться признаками хронической усталости, вегетососудистой дистонии.

Показатели ВСР позволяют оценивать уровень стресса. При предболезни стресс индекс умеренно понижается, и в этом случае предотвратить болезнь поможет отдых и/или активная профилактика, оздоровительные процедуры, изменения рациона питания.

Когда происходит срыв механизмов нервной регуляции, возникают психосоматические заболевания, то есть различные функциональные расстройства, вызванные реакцией организма на стресс. Сегодня многие заболевания признаны психосоматическими, в том числе различные патологии кожи, сердечно-сосудистой системы, бронхиальная астма и другие. При наличии болезни значения параметров ВСР значительно отклоняются от нормы.

Показатели вариабельности сердечного ритма

Программа Медсканера выполняет статистическую обработку около 350 кардиоинтервалов с последующим определением параметров вариабельности сердечного ритма.

Один из важных параметров — ПАРС. Этот показатель активности регуляторных систем отражает способность адаптироваться к неблагоприятным воздействиям. Указывается в баллах (1-10). В таблице ниже указаны состояния систем регуляции, которые диагностируют на основании этого показателя.

Среди других основных показателей вариабельности сердечного ритма выделяют следующие:

Частота пульса (ЧСС) — отражает работу сердца в общем.
Стандартное отклонение средней длины интервала RR (sdRR) и коэффициент вариации (VAR) — указывают на суммарную активность адаптационно-регуляторных механизмов.
Разностные показатели (sdRR, RMSSD и pNN50) — отражают активность парасимпатической нервной системы (НС).
Мощность спектра волн низкой частоты (LF) — показывают активность центра, который регулирует тонус сосудов.
Мощность спектра волн очень низкой частоты (VLF) — показывает активность центра регуляции сердечной деятельности в подкорковой области мозга.
Мода, амплитуда моды — опосредованно отражают степень активации симпатической НС.
Разность между min и max продолжительностью интервалов между сокращениями (MxDMn) — активность парасимпатической НС.
Стресс индекс (SI) — уровень напряжения адаптационно-защитных систем.

Значения вариабельности сердечного ритма

Для чего используется метод вариабельности сердечного ритма

Расчёт ВСР применяется в санаторно-курортном лечении, клинической практике и научной деятельности. Этот метод успешно используют для оценки профессиональной пригодности к любой работе, связанной со стрессом, но особенно активно в деятельности спортивных тренеров и диетологов/нутрициологов. С помощью анализа вариабельности сердечного ритма определяют оптимальную нагрузку и готовность организма к очередной тренировке, своевременно выявляют переутомление, контролируют состояние здоровья в процессе реабилитации.

Индекс стресса также важен в диетологии для подбора правильного режима питания. Многие люди «заедают стресс», и поэтому никакие диеты не помогут им сбросить лишний вес. Для оценки стресса диетологи часто используют специальные опросники, однако этот метод субъективен и не точен, в отличие от инструментального исследования. При выявлении высокого уровня стресса необходимо индивидуально подбирать комплекс упражнений для нивелирования его влияния на пищевые пристрастия.

Кроме того, прибор для определения вариабельности сердечного ритма помогает выявить риски развития заболеваний сердечно-сосудистой, дыхательной, пищеварительной и эндокринной систем, подобрать оптимальную схему лечения и контролировать её эффективность, прогнозировать вероятность развития осложнений и составлять программы профилактики.

Пульсоксиметр и насыщение крови кислородом

Пульсоксиметр Медсканера также работает как прибор для оценки насыщения крови кислородом без необходимости прокола кожи (с помощью пальцевого датчика). Он позволяет быстро выявить кислородное голодание (гипоксию). Это состояние опасно для любых органов и тканей, но особенно для головного мозга. Его своевременное выявление позволяет предотвратить развитие тяжелой гипоксии. Часто она встречается у недоношенных новорожденных, а также при хронических легочных или сердечно-сосудистых заболеваниях. Хроническое кислородное голодание может возникать по разным причинам и приводит к ухудшению памяти и концентрации внимания, слабости, расстройствам сна и снижению работоспособности, повышает риск инфарктов, инсультов и нарушений ритма сердца.

Сovid-19 — новая реальность

Оценка насыщения крови кислородом имеет особое значение в условиях пандемии COVID-19. Сниженная оксигенация в крови свидетельствует о наличии проблем в лёгких и косвенно указывает на присутствие в организме новой коронавирусной инфекции.

Что касается ВСР, определение стресс индекса полезно в «постковидном» периоде, так как одно из осложнений — это поражение нервной системы и её повышенная возбудимость.

Как проводится обследование

Для проведения пульсоксиметрии с расчётом вариабельности сердечного ритма требуется подключить Медсканер к ноутбуку или компьютеру. Прибор подключается через USB-порт, что исключает вероятность поражения электрическим током. Анализ выполняется бесконтактно, путём измерения оптической проводимости крови в капиллярах (мелких сосудах пальца) в красном и инфракрасном диапазонах.

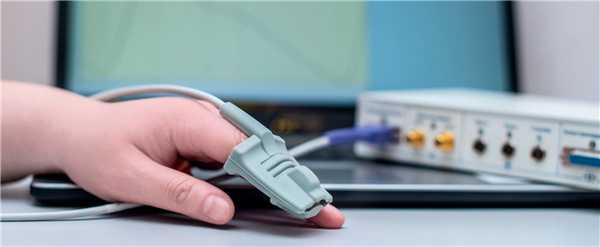

Для регистрации данных, которая занимает 5 минут, используется датчик, выполняющий 1000 измерений за 1 с (что значит 1 измерение в 1 мс), что позволяет получить точные показатели. Кроме того, в Медсканере есть возможность получить данные для определения ВСР при проведении электрокардиографии по первому стандартному отведению. В этом случае компьютерная программа анализирует данные от электродов ЭКГ, закрепляемых на ногах и руках.

На указательный палец кисти левой (или правой) руки надевают датчик: таким образом, чтобы красный светодиод внутри датчика был над ногтем пальца. Во время обследования необходимо сидеть неподвижно 5 минут. Чтобы уменьшить влияние внешних факторов, предпочтительнее закрыть глаза и постараться дышать ровно. После записи данных они обрабатываются компьютерной программой и прибор выдает заключение о функциональном состоянии организма и уровне стресса с подробным пояснением каждого параметра.

При наличии у обследуемого человека непрозрачного лака на ногтях или «спортивного сердца» (когда анакротический и дикротический зубцы пульсоксиметрической волны практически одинаковые) применение датчика пульсоксиметра для регистрации ВСР невозможно. В этом случае для измерения нужно подключить к обследуемому человеку на руки и на ноги прищепки ЭКГ и произвести съем данных по первому стандартному отведению.

Противопоказания и рекомендации по проведению процедуры

Анализ вариабельности сердечного ритма посредством пульсоксиметрического датчика или с отведений ЭКГ является безвредным и безболезненным методом. Противопоказания отсутствуют, однако не следует надевать датчик пульсоксиметра или прищепки ЭКГ на места с поврежденной кожей.

В течение суток до обследования не рекомендуется принимать лекарственные препараты, а также стоит воздержаться от физиотерапевтических процедур (за исключением случаев мониторинга проводимых мероприятий). Температура в помещении должна поддерживаться на уровне 19-23°С.

Перед процедурой диагностики желательно посидеть или полежать несколько минут в удобном положении. В ходе исследования следует избегать воздействия на датчик пульсоксиметра прямых солнечных лучей или яркого искусственного освещения.

Проведение исследования с помощью Медсканера Велнесс подробно освещено в видеоинструкции, а примеры отчётов программы можно посмотреть по следующей ссылке.

Контурный анализ ЭКГ: анализ сердечного ритма

Особенностью проведения электрокардиографии с помощью АПК Медсканер БИОРС-05 (Велнесс) является возможность автоматического контурного анализа ЭКГ. Этот модуль предназначен для нахождения на графике ЭКГ особых точек, которые имеют диагностически важное значение, а также для вычисления параметров кардиограммы. С помощью полученных данных можно судить о нарушениях в работе сердца. Контурный анализ проводится по первому стандартному отведению, поэтому для его проведения достаточно снять 4-х отводную ЭКГ (не подключать грудные электроды V1 … V6).

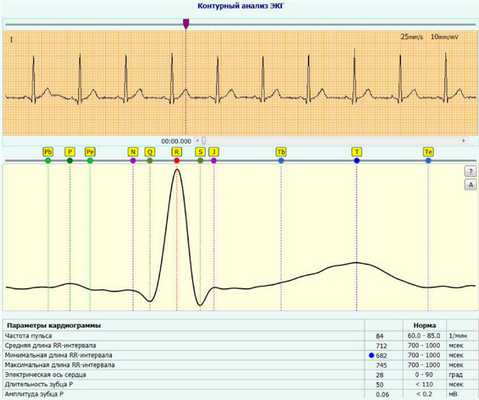

После завершения диагностики программа автоматически расставит маркеры по контрольным точкам на графике ЭКГ, сделает расчет базовых характеристик ЭКГ, оценит сердечный ритм и положение электрической оси сердца.

Для успешной работы с модулем контурного анализа надо понимать хотя бы в общих чертах основные принципы строения кардиосигнала. Стандартный график ЭКГ состоит из множества повторяющихся, похожих друг на друга сегментов, называемых кардиоинтервалами. В свою очередь, каждый кардиоинтервал состоит из набора пиков и впадин (зубцов), которые отражают работу сердца за определенный период. Вид ЭКГ здорового человека зависит от его телосложения, степени тренированности и других факторов. Для оценки ЭКГ высота зубцов, смещение и продолжительность сегментов сравнивается с нормальными показателями.

ПОКАЗАТЕЛИ ЭКГ

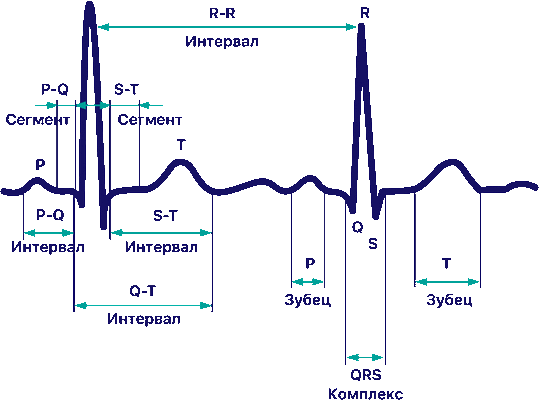

На графике ЭКГ различают сегменты, зубцы и интервалы. Сегментом называют отрезок прямой линии (изолинии) между двумя соседними зубцами. Зубцы обозначаются латинскими буквами P, Q, R, S, T — в порядке их появления слева направо. Они бывают отрицательные (Q или S; отрицательными также бывают зубцы T или P), т. е. ниже изолинии, либо положительные (T, P, R,) — выше изолинии. Интервал состоит из зубца (комплекса зубцов) и сегмента. Таким образом, интервал = зубец + сегмент. Наибольшее значение для диагностики имеют сегменты P-Q и S-T, а самые важные интервалы — это P-Q и Q-T.

ЗУБЕЦ P
Зубец Р — это сокращение предсердий. Он регистрируется первым; это небольшое, пологое, округлое отклонение, предшествующее зубчатому комплексу QRS. Лучше всего состояние предсердий видно в отведениях V1 и V2, т. к. грудные отведения, в отличие от стандартных, близко расположены к этим отделам сердца. Начальная часть зубца P соответствует возбуждению правого предсердия, средняя — окончанию этого процесса и началу возбуждения левого предсердия, конечная — генерируется левым предсердием.

В норме в отведениях I, II, aVF, V2-V6 зубец P всегда положительный. В отведениях III, aVL, V1 зубец P может быть положительным или двухфазным (часть зубца положительная, часть — отрицательная). В отведении aVR зубец P всегда отрицательный.

Нормальная длительность зубца P не превышает 0,1 c, а его амплитуда (высота) — 1,5-2,5 мм или до 0,25 мВ (при стандартной калибровке 1 мВ соответствуют 10 мм). Обычно при отклонении этих параметров зубца Р от нормы речь идет о гипертрофии предсердий.

Зубец P может быть зазубрен на вершине, при этом расстояние между зубцами не должно превышать 0,02 с. Время возбуждения правого предсердия измеряется от начала зубца P до первой его вершины (не более 0,04 с). Время возбуждения левого предсердия — от начала зубца P до второй его вершины или до наиболее высокой точки (не более 0,06 с).

При выраженном поражении мышц предсердий этот зубец обычно уменьшается, удлиняется и расщепляется. При так называемой мерцательной аритмии, когда предсердия сокращаются часто и хаотично, вместо зубца Р видны беспорядочные колебания изолинии.

КОМПЛЕКС QRS
Комплекс QRS — это желудочковый комплекс, который регистрируется во время возбуждения желудочков сердца. Это самый большой комплекс на ЭКГ. В нем различают несколько остроконечных зубцов — как положительных (направлены вверх), так и отрицательных (направлены вниз). Точка N — переход от изолинии к зубцу Q (Начало QRS комплекса). Точка J — переход зубца S к сегменту S-T (окончание QRS комплекса).

Ширина комплекса QRS указывает на продолжительность возбуждения в желудочках и в норме составляет 0,06-0,08 (до 0,1) секунд. Ширина комплекса QRS несколько уменьшается с учащением сердечного ритма, и наоборот. Форма комплекса может изменяться при внеочередном сокращении (экстрасистолии) и других нарушениях проводимости. Расширение комплекса QRS наблюдается, например, при блокадах ножек пучка Гиса.

ЗУБЕЦ Q
Зубец Q (начальный зубец комплекса QRS) регистрируется во время возбуждения левой половины межжелудочковой перегородки. Он обязательно должен присутствовать в грудных отведениях V4, V5, V6 . Зубец Q не должен регистрироваться в грудных отведениях V1, V2, V3 (в противном случае это указывает на поражение сердца). В норме ширина зубца Q не должна превышать 0,03 с. Амплитуда зубца Q в каждом отведении должна быть менее 1/4 амплитуды следующего за ним зубца R в этом же отведении и не превышать 0,2 мВ — исключение составляет стандартное отведение III. Нормальный зубец Q не должен быть зазубрен.

ЗУБЕЦ R
Зубец R (основной зубец ЭКГ) отражает возбуждение желудочков сердца. Амплитуда зубца R в стандартных и усиленных от конечностей отведениях зависит от расположения электрической оси сердца.

Этот зубец, как и Q, может регистрироваться во всех стандартных и усиленных отведениях от конечностей. От V1 до V4 его амплитуда нарастает: RV4>RV3>RV2>RV1 (при этом зубец RV1 может отсутствовать), а затем снижается в V5 и V6. В стандартных и усиленных отведениях у взрослых амплитуда R в каждом из этих отведений не должна
превышать 2 мВ (в I отведении 1,5 мВ). В любом из грудных отведений амплитуда зубца R не должна превышать 2,5 мВ.

ЗУБЕЦ S
Зубец S (непостоянный зубец) отражает конечное возбуждение основания левого желудочка сердца. Является самим глубоким отрицательным зубцом на ЭКГ. Постепенно уменьшается от V1 к V6, может отсутствовать в норме в отведениях V5, V6. Зубец S может иметь различную амплитуду, но в отведениях I, II, aVF не должен превышать 0,5 мВ.

СЕГМЕНТ ST
Сегмент S-T очень важен для выявления поражения сердца. Особенно внимательно его анализируют при ИБС (ишемической болезни сердца), так как он отражает недостаток кислорода (ишемию) в миокарде. Сегмент S-T измеряется от точки J до начала зубца T. На ЭКГ точка J (от слова junction — соединение) может быть определена по изменению в наклоне вертикальной кривой окончания комплекса QRS и перехода ее в горизонтальное положение — начальную часть сегмента ST.

Элевация (превышение над изолинией) сегмента в норме:

В отведениях от конечностей — до 0,1 мВ, V1-V2 — до 0,3 мВ, в V5-V6 — до 0,2 мВ.

Депрессия (понижение под изолинией) сегмента ST в норме:

В отведениях от конечностей — до 0,05 мВ.

Смещение сегмента S-T оценивается по правилу J+60 или 80 мс (в зависимости от частоты пульса). Диагностически значимым считается отклонение сегмента ST продолжительностью 0,06-0,08 с, начиная от точки J.

ЗУБЕЦ T
Зубец T отражает процесс реполяризации (восстановления исходного потенциала покоя или фазы отдыха) миокарда желудочков. Начинается он, как правило, на изолинии, где в него переходит сегмент ST. Зубец T в норме обычно незазубренный, его передняя часть более пологая. В норме зубец T всегда положительный в I, II, aVF, V2-V6,
при этом TI > TIII, а TV6 > TV1. В aVR зубец T всегда отрицательный. Амплитуда зубца T (нормативов не разработано) в стандартных и усиленных отведениях составляет обычно 0,3-0,6 мВ (до 0,8), должна быть не менее 1/8 и не более 2/3 амплитуды предыдущего зубца R. Длительность зубца T колеблется от 0,16 до 0,24 с и не имеет большой диагностической ценности.

ИНТЕРВАЛ QT
Интервал Q-T называют электрической систолой желудочков, потому что в это время возбуждаются все отделы желудочков сердца. Это время от начала комплекса QRT до конца зубца T. Его длительность зависит от пола, возраста, частоты сердечного ритма. В норме интервал QT составляет не более 50% от предыдущего интервала RR. По формуле Базетта можно определить, каким является интервал QT в конкретном случае — нормальным или патологическим (интервал QT считается патологическим при превышении значения 0,42):

QTb = QT (измеренный по ЭКГ) / √(R-R) (интервал, измеренный по ЭКГ между двумя соседними зубцами R)

Возможная причина удлинения интервала QT— гипокалиемия (гипокальциемия), укорочения — гиперкалиемия (гиперкальциемия).

ИНТЕРВАЛ Р-Т
Это интервал от окончания зубца Т до начала Р. Он соответствует периоду расслабления сердца (прямая линия на ЭКГ).

ЭЛЕКТРИЧЕСКАЯ ОСЬ СЕРДЦА
Стандартные отведения сердечных электроимпульсов с поверхности тела регистрируют разность биопотенциалов между двумя конечностями. Первое стандартное — это разность потенциалов между левой и правой рукой. Второе стандартное — между левой ногой и правой рукой. Третье стандартное — между левой ногой и левой рукой (отрицательный электрод). Указанные три отведения образуют равносторонний треугольник (его называют треугольником Эйнтховена) с вершинами на конечностях, на которых установлены электроды. В его середине находится электрический центр сердца, который равноудален от всех отведений.

Электрической осью сердца (ЭОС) называется проекция результирующего вектора возбуждения желудочков во фронтальной плоскости. Направление ЭОС показывает суммарную величину биоэлектрических изменений, протекающих в сердечной мышце при каждом ее сокращении. Положение оси служит лишь дополнительным показателем при диагностике того или иного заболевания.

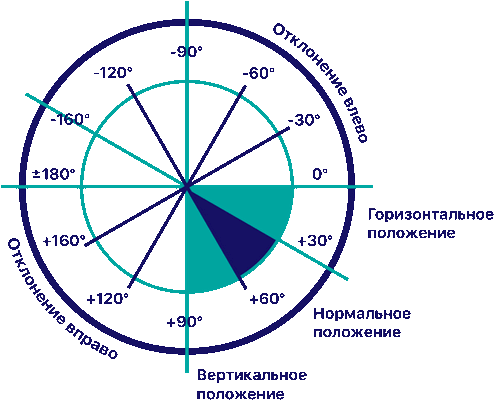

Направление ЭОС выражается в градусах угла альфа. Угол альфа образуют ЭОС и горизонтальная линия, проведенная через условный электрический центр сердца, т.е. смещенная к центру треугольника Эйнтховена ось I отведения.

У здоровых людей, в зависимости от особенностей телосложения, угол альфа колеблется от 0°до +90°. Различают три варианта конституционально обусловленного положения ЭОС:

В норме электрическая ось сердца у лиц старше 40 лет располагается под углом от -30 до +90, у лиц моложе 40 лет от 0 до +105. Состояние, при котором электрическая ось сердца отклонена, само по себе не является диагнозом. Однако подобные изменения на электрокардиограмме могут свидетельствовать о различных нарушениях в работе сердца. Чаще всего отклонение электрической оси сердца связано с гипертрофией желудочков, однако для уточнения характера патологии необходимо провести анализ других параметров. Например, отклонение ЭОС влево может указывать на гипертрофию или перегрузку миокарда левого желудочка. Отклонение ЭОС вправо может указывать на гипертрофию или перегрузку правого желудочка. Такое состояние является признаком давнего хронического процесса и, как правило, не нуждается в экстренной помощи кардиолога. Однако опасность представляет изменение электрической оси в связи с блокадой пучка Гиса. Данная ситуация требует срочного вмешательства кардиолога и лечения в условиях специализированного стационара.

АНАЛИЗ СЕРДЕЧНОГО РИТМА
Регулярность ритма оценивается по интервалам R-R. Если зубцы находятся на равном расстоянии друг от друга, ритм называется регулярным или правильным. Допускается разброс длительности отдельных интервалов R-R не более ± 10% от средней их длительности. Если ритм синусовый, он обычно является правильным.

СИНУСОВЫЙ РИТМ
Это нормальный ритм, а все остальные ритмы являются патологическими (т. е. указывают на нарушения в работе сердца). Источник возбуждения находится в синусно-предсердном узле. Признаки на ЭКГ:

во II стандартном отведении зубцы P всегда положительные и находятся перед каждым комплексом QRS, зубцы P в одном и том же отведении имеют постоянную одинаковую форму. Зубец P при синусовом ритме.

зубец P при синусовом ритме

ПРЕДСЕРДНЫЙ РИТМ

Если источник возбуждения находится в нижних отделах предсердий, то волна возбуждения распространяется на предсердия снизу вверх (ретроградно), поэтому:

во II и III отведениях зубцы P отрицательные,
зубцы P есть перед каждым комплексом QRS.

Зубец P при предсердном ритме

Предсердный ритм является патологическим. Характеризуется тем, что источник возбуждения находится в нижних отделах предсердий, и волна возбуждения распространяется на предсердия снизу вверх (ретроградно), поэтому во II и III отведениях зубцы P отрицательные.

РИТМ АВ-СОЕДИНЕНИЯ
Если водитель ритма находится в атрио-вентрикулярном (предсердно-желудочковом) узле, то желудочки возбуждаются как обычно (сверху вниз), а предсердия — ретроградно (т.е. снизу вверх). При этом на ЭКГ:

зубцы P могут отсутствовать, потому что наслаиваются на нормальные комплексы QRS,
зубцы P могут быть отрицательными, располагаясь после комплекса QRS.

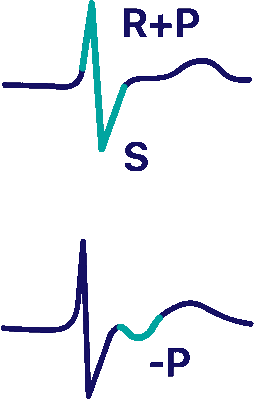

Ритм из AV-соединения, наложение зубца P на комплекс QRS.

Ритм из AV-соединения, зубец P находится после комплекса QRS.

ЧСС при ритме из АВ-соединения меньше синусового ритма и равна примерно 40-60 ударов в минуту.

ЖЕЛУДОЧКОВЫЙ (ИДИОВЕНТРИКУЛЯРНЫЙ) РИТМ
В этом случае источником ритма является проводящая система желудочков. Возбуждение распространяется по желудочкам неправильными путями и потому медленнее.

Особенности идиовентрикулярного ритма:
комплексы QRS расширены и деформированы. В норме длительность комплекса QRS равна 0,06-0,10 с, а при таком ритме продолжительность QRS превышает 0,12 c.
соотношение между комплексами QRS и зубцами P не фиксировано, потому что АВ-соединение не выпускает импульсы из желудочков, а предсердия могут возбуждаться из синусового узла, как и в норме. ЧСС менее 40 ударов в минуту.

Идиовентрикулярный ритм. Зубец P не связан с комплексом QRS.

КАК ПРОВОДИТСЯ КОНТУРНЫЙ АНАЛИЗ
Для снятия ЭКГ требуется подключить Медсканер БИОРС-05 (Велнесс) к ноутбуку или компьютеру. Риск поражения электротоком отсутствует, прибор получает питание через USB-порт.
Измерения проводятся в течение 30 секунд в положении сидя или лёжа. Для проведения контурного анализа ЭКГ используется только первое стандартное отведение, поэтому достаточно закрепить на обследуемом человеке только 4 электрода:
Красный электрод − на правой руке,
Желтый электрод − на левой руке,
Зеленый электрод − на левой ноге,
Черный электрод − на правой ноге.
Нужно обеспечить плотное прилегание всей контактной площади электродов к коже, т. к. плохой контакт приводит к искаженным результатам или отсутствию измерения. Кабели для грудных отведений, которые не используются при записи четырехканальной ЭКГ, следует отложить в сторону, избегая контакта между штекерами и корпусом прибора.

При записи ЭКГ не возникает неприятных ощущений. Для лучшего контакта в месте установки электродов кожу следует протереть спиртовым раствором, а затем смочить электроды и кожу 9% солевым гипертоническим раствором (для его получения чайную ложку соли растворяют в 100 мл кипяченой воды). Особое внимание надо уделять надёжному контакту с правой ногой черного электрода (при плохом контакте возрастает помеха). Допускается установка электродов поверх нейлоновых чулок, при этом требуется более обильное смачивание места контакта гипертоническим раствором.

После окончания записи электрокардиограммы нужно мышкой выбрать на графике участок с наиболее чётким видом ЭКГ, с минимальным количеством помех и артефактов. Программа автоматически определит контрольные точки измерений, однако выбор программы может быть некорректен из-за сложности расчетов и нечеткости формы ЭКГ. В этом случае следует скорректировать положение маркеров (положение зубцов), характерных диагностических точек на кривой, передвигая их мышкой.

Точность диагностики сильно зависит от того, насколько правильно расставлены маркеры. Также стоит иметь в виду, что контурный анализ учитывает лишь базовые характеристики ЭКГ, и потому не может быть основанием для постановки клинического диагноза. При любом подозрении на заболевание сердечно-сосудистой системы ЭКГ должен расшифровывать врач-кардиолог.

Запись графика ЭКГ отображается на экране компьютера на четкой миллиметровой разметке с возможностью автоматического измерения размеров зубцов и сегментов. Также кардиограмму можно распечатать.

ПРОТИВОПОКАЗАНИЯ
Электрокардиография не оказывается влияния на организм, т. к. во время записи ЭКГ происходит регистрация потенциалов сердца на стандартных отведениях. Противопоказания отсутствуют, метод можно применять в любом возрасте, при беременности или любых заболеваниях. Относительным противопоказанием можно считать только повреждение кожи в местах размещения электродов.

За час до записи ЭКГ не следует курить, пить чай или кофе, принимать пищу. Перед установкой электродов нужно несколько минут полежать на кушетке, чтобы исключить влияние физической нагрузки. Температура в помещении должна поддерживаться на комфортном уровне 19-23°С, чтобы избежать мышечной дрожи.

Методы, основанные на контурном анализе пульса

Как обсуждалось в главе 35, морфология кривой артериального давления связана с УО и SVR. Непрерывная оценка CВ производится с помощью компьютерного алгоритма. Каждая из имеющихся в продаже систем контурного анализа импульсов использует собственный запатентованный алгоритм для оценки CВ (рис. 29.3). Помимо CВ, измеряется или выводится ряд других переменных, включая вариацию ЧДД, УО, СИ и SV (SVV).

УО изменяется на протяжении дыхательного цикла в результате изменений венозного возврата к сердцу с изменениями внутригрудного давления. SVV - это мера разницы между максимальной и минимальной УО в дыхательном цикле, и она используется как мера чувствительности к жидкости. CВ пациента с SVV>0005

Имеющиеся в продаже системы контурного анализа пульса можно разделить на калиброванные и некалиброванные. Обзор представлен ниже:

* Калиброванные системы: PiCCO и LiDCO.

- PiCCO (контур пульса СВ) использует стандартную центральную линию и артериальную линию с термисторным наконечником, расположенную на бедренной, плечевой или подмышечной артерии. CВ оценивается путём анализа кривой артериального давления. Система PiCCO калибруется с использованием метода транспульмональной термодилюции, при котором холодный физиологический раствор вводится в центральную линию, и результирующее изменение температуры крови определяется на артериальной линии. Это вносит элемент ошибки по сравнению с методом термодилюции с использованием PAC, так как тепло рассеивается при прохождении холодного инъекционного раствора через лёгкие.

- LiDCO (литиевый раствор CВ) требует только стандартного артериального трубопровода. Форма волны артериального давления анализируется аналогично PiCCO. Система LiDCO калибруется с помощью метода разбавления лития, при котором хлорид лития вводится в периферическую или центральную вену, а падение его артериальной концентрации измеряется с помощью литиевого электрода, отбирающего пробы. артериальная линия. Повторную калибровку следует выполнять каждые 8 часов или при возникновении серьёзных гемодинамических изменений. Использование лития позволяет избежать ошибки, связанной с рассеянием тепла, когда для калибровки используется терморазбавление. Однако LiDCO нельзя откалибровать у пациентов, которые принимают терапевтический литий (например, с биполярным расстройством), и частая калибровка (и, следовательно, повторные дозы лития) приводят к неточностям. Кроме того, миорелаксанты могут перекрёстно реагировать с литиевым электродом.

* Некалиброванные системы: FloTrac / Vigileo и LiDCOrapid.

- FloTrac / Vigileo: в этой системе используется специальный датчик давления (FloTrac), подключенный к стандартной артериальной линии. Датчик давления подключен к монитору Vigileo, на котором анализируется форма волны артериального давления. Алгоритм FloTrac/Vigileo не калибруется извне; вместо этого он использует оценку эластичности сосудов аорты на основе демографических данных населения и возраста, роста, пола и веса пациента.

- LiDCOrapid: эта система основана на том же алгоритме анализа мощности импульса, что и система LiDCO. Однако, как и система FloTrac/Vigileo, LiDCOrapid не откалиброван с использованием номограмм, основанных на демографических данных.

В целом анализ контура пульса показывает хорошую корреляцию с методами термодилюции PAC.
