Плечевой сустав образован тремя костями: головкой собственной кости, суставной впадиной лопатки и ключицей, которая не связана с сочленением анатомически, но оказывает влияние на функции. Головка и гленовидная ямка конгруэнтны друг к другу, обеспечивают плавные движения. По краю гленоида проходит суставная губа в виде фиброзно-хрящевого валика, основная функция — удержание головки плечевой кости в суставе. Вращательную манжету вокруг сочленения образует группа мышц. Разрыв суставной губы плечевого сустава возникает при острой травме или повторяющихся движениях с субкритической нагрузкой. Лечение при повреждении суставной губы плечевого сустав проводит травматолог-ортопед.

Рассказывает специалист ЦМРТ

Дата публикации: 24 Июня 2021 года

Дата проверки: 30 Ноября 2021 года

Содержание статьи

Причины разрыва суставной губы плечевого сустава

Плечо человека является самым подвижным суставом в теле, обеспечивают верхнюю конечность огромным диапазоном движений: приведение, отведение, сгибание, разгибание, внутреннее/внешнее вращение, описание 360° окружности в сагиттальной плоскости. Широкий диапазон активности способствует неустойчивости сочленения. Подобная нестабильность компенсируется мышцами вращательной манжеты, сухожилиями, связками и суставной губой.

прямой удар, падение на вытянутую конечность с существующим внутренним импинджментом (подакромиальным соударением)
разрыв связочной, мышечной, сухожильной ткани, перелом с длительной иммобилизацией конечности (диагностируют повреждение передней суставной губы)
избыточная нагрузка на плечевой сустав (интенсивное сокращение длинной головки бицепса) и длительная травматизация при повторяющихся резких размашистых движениях

Деформация происходит при интенсивных занятиях спортом: преимущественно страдают тяжелоатлеты, пловцы, волейболисты, теннисисты, борцы. Хрящевой слой теряет воду и подвергается деструкции. Дегенеративное повреждение суставной губы приводят к нестабильности плечевого сочленения.

Симптомы

Патология протекает бессимптомно или проявляется:

отечностью, болью в области сочленения, усиливающейся при поднятии руки
ограничением амплитуды движений, блокады сустава
слабостью, онемением верхней конечности
звуковыми феноменами - пощелкиваниями, крепитацией
нестабильностью плечевого сустава - неполного выпадения головки из гленоидной ямки.

Что такое SLAP повреждение?

Под термином “SLAP“ подразумевают повреждение передне-верхне-заднего отдела губы плечевого сочленения, с ее отрывом вместе с длинной головкой двуглавой мышцы плеча от типичного места прикрепления - суставной впадины лопатки.

При SLAP-травме суставная губа может быть разволокнена или полностью оторвана от гленоида с проникновением в полость сочленения. Сухожилие двуглавой мышцы частично или полностью отделено.

Диагностика при разрыве суставной губы плечевого сустава

Помимо сбора анамнеза, проведения провокационных тестов необходимо инструментальное подтверждение патологии. В арсенале травматологов и ортопедов:

Магнитно-резонансная томография. МРТ является наиболее подходящим типом исследования. МР-сканирование лучше, чем КТ и рентгенография в оценке мягких структур сочленения, показывает:

характер и степень повреждения окружающей капсулы
состояние хрящевой ткани
сопутствующие воспалительные процессы: бурсит, тендинит
импиджмент-синдромы
повреждения прочих структур

Компьютерная томография (КТ). Построение изображений с использованием ионизирующего излучения требуется при необходимости оценки костей для обнаружения переломов, трещин, вывихов и пр. На снимках видно взаимоотношение компонентов в сочленении. О травматических и дегенеративных изменениях в мягких тканях судят по косвенным признакам.

Рентгенография и УЗИ - неинформативные способы диагностики при повреждениях хрящевой губы суставного отростка лопатки.

Изокинетическое исследование. Способ позволяет получить скоростно-угловые характеристики движений в суставах, обнаружить асимметрию мышц, оценить их силу.

Артроскопия. Инвазивное исследование внутренних структур сустава с помощью эндоскопических инструментов, предоставляет максимум информации о характере патологии.

К какому врачу обратиться

При повреждениях, в зависимости от характера травмы, могут потребоваться консультации: травматолога, ортопеда, реабилитолога, рефлексотерапевта, спортивного врача, специалиста ЛФК, мануального терапевта, массажиста.

Разрыв суставной губы причины, симптомы, методы лечения и профилактики

Разрыв суставной губы — патологическое состояние, при котором происходит повреждение кольцевидного хрящевого образования вокруг суставной впадины плечевого сустава. Суставная губа фиксирует головку кости в анатомически верном положении, увеличивает площадь впадины, смягчает толчки и сотрясения при движении головки. Вместе со связками, сухожилиями и вращательной манжетой плеча обеспечивает его стабильность. Причиной нарушения целостности хряща может быть травма, падение на вытянутые руки, однотипные часто повторяющиеся движения верхней частью руки. Наблюдается боль и нестабильность плечевого сустава, активные движения затруднены или даже невозможны.

Симптомы разрыва суставной губы

Травматическое повреждения хряща сопровождается болью — от слабо выраженной до интенсивной. Чаще боль периодическая, возникает во время активных движений, усиливается после физической нагрузки, в ночное время и сразу после пробуждения. Движения ограничены. Пациенты жалуются, что трудно сгибать и разгибать, поднимать вверх руки, совершать вращательные движения плечом кнаружи и внутрь. Нередко движения сопровождаются характерным хрустом или щелчком. Плечевой сустав становится нестабильным, наблюдается слабость мышц, возможна частичная утрата чувствительности кожи.

В тех случаях, когда одновременно с разрывом суставной губы происходит вывих, сустав деформируется, кожа над пораженной областью отекает, появляются кровоподтеки.

Статью проверил

Дата публикации: 24 Марта 2021 года

Дата проверки: 24 Марта 2021 года

Дата обновления: 24 Октября 2022 года

Причины

Наиболее часто нарушение целостности суставной губы возникает из-за физических перегрузок, прямого удара в плечо, неправильной техники упражнений, падении на прямую руку, поднятия тяжестей. При дорожно-транспортных происшествиях, бытовых и производственных травмах разрыв хряща сочетается с другими повреждениями опорно-двигательного аппарата. Дефект суставной губы чаще наблюдается у спортсменов, например тяжелоатлетов или метателей, вследствие избыточных движений рукой над головой, систематических нагрузок на плечо. В группу риска попадают гольфисты, хоккеисты, где необходимы резкие движения рукой.

Разновидности

В зависимости от места разрыва суставной губы выделяют две формы:

повреждение Банкарта — разрыв происходит в передней части хряща. Чаще возникает одновременно с вывихом плечевой кости. Бывает классический — полный отрыв суставной губы от впадины лопатки и крайний — разрыв сочетается с переломом кости. По степени повреждения классифицируют на полный и неполный разрыв;
SLAP синдром — повреждение верхней губы, спереди назад, с нарушением целостности длинного сухожилия бицепса.

Существует несколько типов разрывов:

1 тип — разволокнение верхней суставной губы и крепления бицепса без отслоения;
2 тип — отрыв верхней суставной губы и сухожилия бицепса от надсуставного бугорка;
3 тип — повреждение верхней суставной губы по типу “ручки лейки”;
4 тип — расщепление хряща и сухожилия бицепса в области их крепления.

Диагностика

Диагноз ставит травматолог на основании клинических проявлений и данных рентгенологического исследования. При первичном обращении врач изучает историю болезни, уточняет механизм травмы, с помощью функциональных тестов определяет амплитуду движений, мышечную силу. Повреждение хряща подтверждают или исключают при помощи аппаратных методов диагностики — магнитно-резонансной томографии (МРТ) и компьютерной томографии (КТ) с контрастом. При подозрении на нарушение целостности мягких тканей назначают рентгенографию плечевого сустава. Избежать субъективных ошибок и достоверно выявить патологию позволяет артроскопия плечевого сустава.

На этапе диагностики разрыва суставной губы специалисты клиник ЦМРТ используют следующие методы исследования:

МРТ (магнитно-резонансная томография)

УЗИ (ультразвуковое исследование)

Дуплексное сканирование

Компьютерная топография позвоночника Diers

Чек-ап (комплексное обследование организма)

КТ (компьютерная томография)

Для лечения заболевания обратитесь к ортопеду, травматологу-ортопеду или ревматологу. Специалисты установят диагноз, распишут лечение и порекомендуют образ жизни, который поспособствует быстрому восстановлению.

Лечение разрыва суставной губы

Лечение чаще консервативное в условиях стационара. Необходимость госпитализации определяется наличием осложнений или других повреждений костно-мышечной системы. Пациентам назначают покой, накладывают фиксирующую повязку на сустав. Из лекарств применяют нестероидные противовоспалительные препараты, чтобы снять отек, припухлость, остановить воспаление; анальгетики — помогают избавиться от боли. При интенсивной боли вводят лекарственные блокады в плечевой сустав с глюкокортикостероидами и анестетиками. После прекращения иммобилизации в курс лечения добавляют массаж, ЛФК, физиотерапию.

В тех случаях, когда консервативное лечение не приносит желаемого результата, рассматривают вопрос о хирургическом вмешательстве. В большинстве случаев выполняют артроскопию плечевого сустава — через небольшой прокол в суставную полость вводят специальную камеру вместе с инструментами, и сшивают разорванный хрящ. После завершения операции руку фиксируют шиной или ортезом, сроком на 7-10 дней. В период реабилитации назначают лечебную гимнастику и массаж. Полное восстановление функций сустава возможно через 2-4 месяца в зависимости от тяжести травмы.

Осложнения

Если лечение не проводится, то боль становится хронической. Она сковывает и ограничивает движения в суставе, снижает трудоспособность, в некоторых случаях пациент утрачивает возможность самостоятельно себя обслуживать, получает инвалидность. Нарушение целостности суставной губы приводит к нестабильности плечевого сустава, что в итоге может закончиться подвывихом или вывихом плеча, которые чаще лечатся хирургическим способом.

Артропатия плечевого сустава причины, симптомы, методы лечения и профилактики

Артропатия плечевого сустава — вторичное поражение сустава, которое происходит на фоне других заболеваний. Артропатия чаще всего развивается после перенесённых инфекций, при аллергических реакциях, сбоях эндокринной системы, нарушениях нервной регуляции и хронических болезнях внутренних органов. Лечением артропатии занимается врач-артролог вместе с профильным специалистом по основному заболеванию.

Причины артропатии плечевого сустава

Аллергии. Артропатия может развиться как сразу после контакта с аллергеном, так и через несколько дней.
Синдром Рейтера. При синдроме развивается одновременное поражение суставов, мочеполовой системы и органов зрения. Это происходит из-за хламидиоза, реже — при инфицировании сальмонеллами и энтероколите.
Инфекционные и паразитарные болезни. В эту группу входят многочисленные заболевания, в том числе болезнь Лайма, краснуха, ветряная оспа, инфекционный мононуклеоз и другие.
Эндокринные нарушения. Суставные осложнения могут спровоцировать гипертиреоз, гиперпаратиреоз, сахарный диабет и даже гормональные колебания у женщин в период климакса.

Дата обновления: 25 Октября 2022 года

Симптомы артропатии плечевого сустава

При суставном осложнении болезненность сустава почти отсутствует или выражена незначительно. На фоне этого происходит его постепенная деформация, в запущенных случаях сустав становится бугристыми сильно выпирает под кожей. Также пациента беспокоят симптомы основного заболевания, например, при аллергии появляется сыпь, кашель и насморк, слезятся глаза.

Методы диагностики

Для постановки точного диагноза в медцентре ЦМРТ изучают историю болезни пациента, уточняют, какими инфекционными болезнями он недавно болел. Врач рекомендует сдать анализы мочи и крови, при необходимости — пройти аппаратную диагностику:

При общем недомогании и дискомфорте в плечевом суставе стоит обратиться к терапевту. Если вы заметили, что сустав деформирован и приобрел нехарактерную форму, посетите ортопеда.

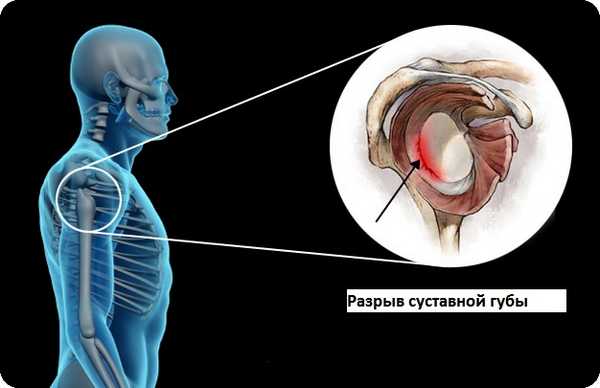

Разрыв суставной губы

Суставная губа представляет собой ободок волокнистой хрящевой ткани вокруг суставной ямки, который увеличивает полость розетки и обеспечить стабильность головки плечевой кости. Суставная губа также соединяет капсульно-связочные структуры плечевого сустава. Надрывы суставной губы может возникать из-за повторяющихся движений плеча или острой травмы. У спортсменов при повторных передних подвывихах плеча, могут возникнуть разрывы передне-верхней губы, приводящие к прогрессирующей нестабильности.

Травмы тканей ободка (суставной губы), окружающего плечевую розетку, могут возникать как вследствие острой травмы, так и являться последствием повторяющихся движений плеча. Например, повреждения суставной губы могут быть в следующих случаях:

Падение на вытянутую руку
Прямой удар по плечу
Резкая тяга рукой, например, при попытке поднять тяжелый предмет
Избыточное движение рукой над головой

Разрывы суставной губы могут также быть у спортсменов метателей или тяжелоатлетов и быть результатом избыточных повторных нагрузок на плечо. У тяжелоатлетов разрывы суставной губы также могут произойти в результаты избыточных нагрузок при выполнении таких упражнений, как жим штанги, лежа или жима стоя. Слабость задних отделов ротаторной манжеты может способствовать разрыву суставной губы. Разрывы суставной губы могут происходить в результате острых травм, таких как падение, на вытянутую руку, но также встречаются у спортсменов, где есть интенсивные движения плеча (например, игроки в гольф).

Симптомы разрыва суставной губы напоминают симптомы при других травмах плеча. Симптомы включают в себя:

Боль в плече, как правило, связана с подъемом руки
Щелканье, хруст или блокировка плеча
Иногда боль по ночам или боль при выполнении повседневной деятельности
Ощущение нестабильности в плече
Уменьшение объема движений в плече
Снижение мышечной силы

Пациенты с повреждением верхней суставной губы могут описывать свою боль, как перидиочески нарушающую нормальное функционирование плеча во время выполнения определенных видов деятельности. При осмотре у них может быть дискомфорт при принудительной наружной ротации на 90 градусов, причем боль при дальнейшей абдукции не нарастает. Нередко разрыв губы проявляется хрустом или щелканьем при принудительной внешней ротации. Пациент также может испытывать дискомфорт при горизонтальном принудительном горизонтальном приведении плеча.

При наличии болей в плече врач, в первую очередь, изучит историю болезни. Нередко пациент помнит конкретный травматический эпизод,за которым последовало появление симптомов. Врач проведет функциональные тесты, определит диапазон движений, стабильность плеча и болевые проявления. При наличии подозрений на в повреждение костных тканей может быть назначена рентгенография. В связи с тем, что рентгенография не визуализирует мягкие ткани суставной впадины, то для диагностики ее разрыва назначается МРТ или КТ. При обоих методах исследования применяется контрастирование, которое позволяет диагностировать даже незначительные повреждения целостности суставной губы.В некоторых случаях требуется диагностическая артроскопия. Разрывы могут располагаться выше или ниже центра суставной впадины.

SLAP повреждение (разрыв верхней губы, спереди назад, с повреждением сухожилия бицепса).

Разрыв ниже середины суставной впадины, с одновременным повреждением нижней связки плеча, называют повреждением Банкарта.

Разрывы суставной губы нередко сопровождаются другими травмами плеча такими, как дислокация плеча (подвывих или вывихи).

Лечение

Консервативное лечение разрывов суставной губы включает в себя физиотерапию, ЛФК противовоспалительное лечение и инъекции стероидов в плечо. Разрывы суставной губы часто сопровождаются тендинитом сухожилий мышц вращательной манжеты. Противоспалительная терапия помогает уменьшить отек и воспаление при тендините, что помогает уменьшить болевые проявления. Как правило, медикаментозное лечение заключается в применение НПВС (вольтарен, Новалис, ибупрофен и т.д.). Кроме того, возможны инъекции стероидов в сочетании с местными анестетиками в поврежденное плечо в верхнюю часть вращательной манжеты. При необходимости инъекцию можно повторить. Проводить многократные инъекции нет смысла, так как они могут лишь маскировать проблему, которая требует более определенного лечения.

ЛФК при разрывах губы начинается с упора на мышцы лопатки и туловища мышцы брюшного пресса и нижней части спины, а затем проводятся упражнения для укрепления мышц ротаторной манжеты. После подбора упражнений с врачом ЛФК упражнения можно выполнять самостоятельно.

Хирургическое лечение

При отсутствии эффекта от консервативного лечения и сохранении симптоматики (болей, слабости) рекомендуется артроскопическое восстановление целостности суставной губы. При операции проводится сшивание разорванного хряща, и фиксация с помощью специальных якорей хряща к костной части суставной впадины. Преимуществом артроскопической операции является малая инвазивность и возможность краткосрочного пребывания в хирургическом стационаре. Кроме того, артроскопические операции имею минимальный процент осложнений. После операции проводится фиксация руки шиной или ортезом. Швы обычно снимают через неделю после операции. Сразу после операции проводятся пассивные движения и лечебная гимнастика начинается через 2-3 недели после операции. Полноценное восстановление функции плечевого сустава обычно занимает 3-4 месяца.

Использование материалов допускается при указании активной гиперссылки на постоянную страницу статьи.

Травма плечевого сустава

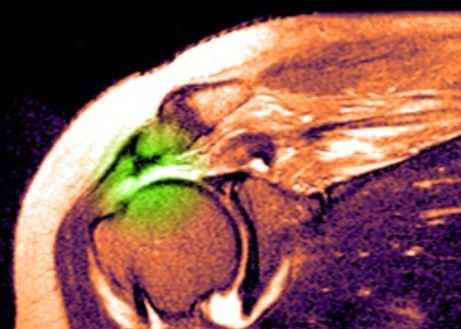

МРТ плечевого сустава. Т2-взвешенная корональная МРТ. Разрыв вращательной манжеты. Цветовая обработка изображения.

Краткие сведения по анатомии плечевого сустава

Движение в плечевом поясе обеспечивается плечевым суставом, акромиально-ключичным суставом и грудинно-ключичным суставом. Кроме того, между грудной клеткой и лопаточной костью есть ложный сустав - лопаточно-грудной.
Плечевой сустав относится к синовиальным шарнирным суставам. Он состоит из полусферической головки плечевой кости и неглубокой суставной (гленоидальной) впадины в лопаточной кости. Поскольку впадина в 4 раза меньше головки возможен большой объём движений в разных направлениях.
Сверху сустав защищён аркой, образованной клювовидным отростком, акромиальным отростком лопаточной кости и клювовидно-акромиальной связкой. Хрящ, покрывающий головку плечевой кости толще в центре, чем по периферии. Хрящ суставной впадины, наоборот, толще по периферии, чем в центре. Сустав поддерживается мягкоткаными структурами: суставной капсулой, клювовидно-плечевой связкой, тремя гленоплечевыми связками, а также пучками сухожилий грудных мышц спереди, поперечной связкой плеча и суставной губой.
Суставная капсула, полностью окружает сустав. Капсула прикрепляется наверху к окружности суставной впадины позади суставной губы, снизу к анатомической шейке плечевой кости, причём большой и малый бугорки плечевой кости остаются вне полости сустава, а капсула перекидывается в виде мостика над верхней частью межбугорковой борозды. Капсула свободная и тонкая, чтобы не уменьшать объём движений. Дополнительно, она усилена связками вращательной манжеты. Вращательная манжета плеча образована сухожилиями 4 мышц. Суставная губа располагается по краю суставной впадины. Она выполняет стабилизирующую и амортизирующую функции.

Схема костных структур, образующих плечевой сустав.

Костные структуры плечевого сустава.

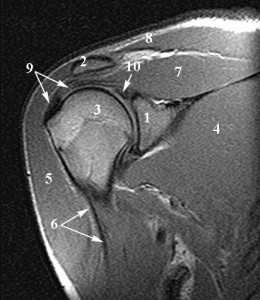

Анатомия плечевого сустава. Т1-зависимая МРТ в корональной плоскости. Обозначения: 1 -суставная (гленоидная) впадина, 2 - ключица, 3 -головка плечевой кости, 4 - подлопаточная мышца, 5 - дельтовидная мышца, 6 - длинная головка сухожилия двуглавой мышцы плеча, 7 - надостная мышца, 8 - трапецевидная мышца, 9 - сухожилие надостной мышцы, 10 - верхняя губа.

Типичные повреждения плечевого сустава

Повреждения плечевого сустава встречаются относительно часто. Причинами служат чрезмерный объём движений в суставе или падение на вытянутую руку. Встречается также нетравматическая этиология нестабильности при заболеваниях соединительной ткани. МРТ плечевого сустава наряду с его рентгенографией являются главными методами выявления травмы.
Наиболее типичным (около 85% передних смещений травматической этиологии) является повреждение Банкарта - отрыв фиброзного или фибрознохрящевого фрагмента от края суставной впадины в месте прикрепления связки к суставной впадине с повреждением суставной губы. Кроме того, травма может приводить и к костным повреждениям - перелому гленоидного кольца спереди, костному повреждению Банкарта (то есть повреждению Банкарта в сочетании с переломом) и перелому большой бугристости.

МРТ плечевого сустава. Корональные Т1-взвешенные МРТ. Переломы Хилла-Сакса и Банкарта.

Разрыв вращательной манжеты - также характерное повреждение области плеча - может быть связан как с травмой, так и дегенеративными процессами. Разрывы вращательной манжеты бывают полные и неполные. Кроме того, по МРТ плечевого сустава выделяют 3 градации, в основе которых лежит не только изменение сигнала на Т2-зависимых томограммах, но и морфологические изменения сухожилия.

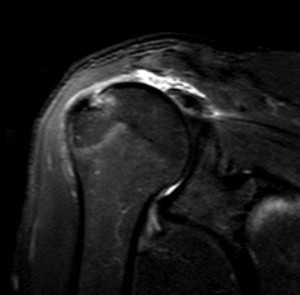

МРТ. Корональная Т2-зависимая томограмма с подавлением сигнала от жира. Полный разрыв сухожилия надостной мышцы.

Травма легко приводит к вывихам. Термин “нестабильность сустава” отражает состояние сустава, когда в нём имеются постоянные нарушения, предрасполагающие к вывиху. Хроническая нестабильность приводит к частым повторным вывихам и подвывихам в плечевом суставе, что осложняется его дегенерацией, развитием плечелопаточного периартрита, деформирующего артроза. Нестабильность проявляется болями в суставе, дискомфортом, щёлканьем в суставе и смещением плеча. Пациент «скован» в плече, старается избежать активных и резких движений.

Также в плечевом суставе может развиваться импинджмент-синдром, описанный нами в разделе “Какие причины вызывают боли в суставах и их диагностика“.
Вместе с вращательной манжетой плеча могут повреждаться соседние структуры, МРТ акромиально-ключичного сочленения выполняется вместе с МРТ плечевого сустава.

Диагностика повреждений плечевого сустава

Роль лучевой диагностики в выявлении и стадировании патологий плечевого сустава трудно переоценить. В большинстве случаев правильное применение методов лучевой диагностики даёт полноценную для травматолога информацию и позволяет избежать артроскопии.
Рентгенография, хотя и не позволяет выявлять разрывы связок и суставной губы, остаётся обязательным диагностическим методом при травме плечевого сустава. Она позволяет обнаруживать переломы и костные дефекты, смещения, свободные фрагменты.

На КТ хорошо видны костные дефекты и дефекты гиалинового хряща суставной впадины. Гиалиновый хрящ, покрывающий головку плечевой кости виден гораздо хуже.

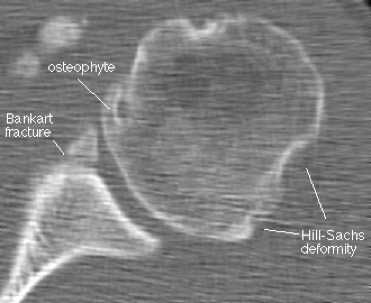

КТ плечевого сустава, Переломы Банкарта и Хилла-Сакса.

МРТ плечевого сустава с подавлением сигнала от жира. Т2-взвешенная корональная МРТ. Перелом большого бугорка (стрелка).

Подозрение на разрыв вращательной манжеты плеча или проксимальной части длинной головки двуглавой мышцы плеча
Травма, при которой имеется подозрение на разрыв суставной губы
Травматические изменения плечевого сустава, приведшие к его нестабильности и типичным переломам головки плечевой кости или импинджмент синдрому

При МРТ плечевого сустава косвенным признаком разрыва вращательной манжеты служит высокий сигнал на Т2-взвешенных от поверхности сустава до субакромиальной (субдельтовидной) сумки. Частичные разрывы чаще всего по передней поверхности сухожилия м.supraspinatus, реже примыкая к большой бугристости или сухожилия м. infraspinatus.

МРТ плечевого сустава. Т2-взвешенная корональная МРТ. Субакромиальное скопление жидкости - косвенный признак разрыва вращательной манжеты.

МРТ плечевого сустава. Т1-взвешенная корональная МРТ. Частичный разрыв вращательной манжеты.

МРТ плечевого сустава. Т2-взвешенная корональная МРТ. Передний разрыв вращательной манжеты

МРТ СПб позволяет выбирать место МРТ. МРТ в СПб плечевого сустава профессор Холин А.В. проводит, главным образом, на аппарате открытого типа в клинике ЦМРТ. Это обеспечивает высокий комфорт для пациента, разумные цены и возможность консультации травматолога.
