Труд в доменных цехах металлургической промышленности. Устройство доменной печи

Добавил пользователь Алексей Ф.
Обновлено: 14.12.2024

Современная цивилизация неразрывно связана с развитием техники производства, невозможной без совершенствования орудий труда и материалов, используемых для их изготовления.

Среди всех материалов природного происхождения или созданных человеком, самое значимое место занимают черные металлы - сплав железа и углерода с присутствием других элементов.

Сплавы, в составе которых часть углерода составляет 2 - 5%, относятся к чугунам, при наличии углерода менее 2% сплав относится к сталям. Для плавки металлов используется специальная технология доменного производства.

Доменная плавка - это процесс производства чугуна из железной руды, перерабатываемой в доменных печах или, как их еще называют, домнах.

Основными материалами, необходимыми в процессе такого производства, являются:

топливо, в виде получаемого из каменного угля кокса;
железная руда, являющаяся непосредственным сырьем для производства;
флюс - специальные добавки из известняка, песка, а также других материалов.

Доменная печь — устройство для производства чугуна восстановительной плавкой железных руд или концентратов.

Основное оборудование доменного цеха — доменная печь — это круглая шахтная печь, футерованная огнеупорной кладкой.

Для защиты кожуха печи от разгара используют холодильные устройства. Кожух печи и колошниковое устройство установлены на фундаменте и удерживаются колоннами.

Исходный материал для плавки называется шихтой и состоит из железной руды, марганцевой руды, агломерата, окатышей. Шихта на колошник печи подается скипами или ленточным конвейером. Через приемную воронку скипы разгружаются в печь. Воздух подается через воздухонагреватели, продукт плавки выходит через летки в ковши, находящиеся в нижней части.

Современные доменные печи оснащены системой централизованного управления и контроля, обеспечивающей регистрацию показателей приборов и комплексных показателей работы доменной печи — расхода кокса на 1 т чугуна и суточной производительности доменной печи в тоннах.

Применяется дополнительное топливо, что снижает расход кокса и себестоимость чугуна. Усовершенствование конструкции доменной печи направлено на увеличение ее мощности (объема), улучшение подготовки сырья, внедрение новых прогрессивных, высокопроизводительных технологий.

Чугун выплавляют в доменных печах, представляющих собой шахтную печь. Сущность процесса получения чугуна в доменных печах заключается в восстановлении оксидов железа, входящих в состав руды, газообразными (СO, Н2) и твердым (С) восстановителями, образующимися при сгорании топлива в печи.

Газы, полученные от сжигания топлива, проходят через столб шихты и отдают ей свою тепловую энергию. Опускающаяся шихта нагревается, восстанавливается, а затем плавится.

Большая часть кокса сгорает в нижней половине печи, являясь источником тепла, а часть кокса расходуется на восстановление и науглероживание железа.

Доменная печь является мощным и высокопроизводительным агрегатом, в котором расходуется огромное количество материалов. Современная доменная печь расходует около 20000 тонн шихты в сутки и выдает ежесуточно около 12000 тонн чугуна.

Этимология

Слово «домна» образовано от старославянского «дмение» — дутьё. На других языках: англ. blast furnace — дутьевая печь, нем. Hochofen — высокая печь, фр. haut fourneau — высокая печь. кит. 高炉 (gāolú) — высокая печь, хорв. Visoka peć — высокая печь.

Следует иметь в виду коренное отличие в значении слов «домница» и «доменная печь»: в домнице получали (в виде кусков или криц) штуки восстановленного сыродутного (от слова «сырое», то есть неподогретое дутьё) железа, а в доменной печи — жидкий чугун.

История

Первые доменные печи появились в Китае к IV веку. В эпоху Средневековья в Европе применялся т. н. каталонский горн , который позволил механизировать кузнечные меха за счёт гидравлического привода, что способствовало увеличению температуры плавки. Однако его ещё нельзя было назвать доменной печью ввиду особых габаритов (кубический метр).

Непосредственным предшественником доменной печи был штюкофен (кричные печи), которые появились в XIII веке в Штирии. Штукофен имел форму конуса высотой 3,5 метра и имел два отверстия: для нагнетания воздуха (фурма) и вытаскивания крицы.

В Европе доменные печи появились в Вестфалии во второй половине XV века, в Англии доменные печи начали строить в 1490-х годах, в будущих США — в 1619 г. Это стало возможным благодаря механизации. Высота домны достигала 5 метров. В России первая доменная печь появилась в 1630 году (Тула, Виниус). В 1730-х гг. на заводах Урала доменные печи сооружали вблизи основания плотины и на одном фундаменте часто помещали два агрегата, сокращая расходы на строительство и обслуживание.

Дутьё в большинстве случаев подавали двумя работавшими по очереди клинчатыми мехами, изготовленными из дерева и кожи и приводимыми в действие водоналивным колесом. Концы сопел обоих мехов помещали в неохлаждаемую чугунную фурму прямоугольного сечения, носок которой не выходил за пределы кладки. Между соплами и фурмой оставляли зазор для наблюдения за горением угля. Расход воздуха достигал 12—15 м³/мин при избыточном давлении не более 1,0 кПа, что было обусловлено малой прочностью кожи мехов. Низкие параметры дутья ограничивали интенсивность плавки, объём и высоту печей, суточная производительность которых длительное время не превышала 2 т, а время пребывания шихты в печи от момента загрузки до образования чугуна составляло 60—70 ч. В 1760 году Дж. Сметон изобрёл цилиндрическую воздуходувку с чугунными цилиндрами, повысившими количество дутья. В России эти машины появились впервые в 1788 году на Александровском пушечном заводе в Петрозаводске. На каждую печь действовало 3—4 воздушных цилиндра, соединённых с водяным колесом посредством кривошипа и зубчатой передачи. Количество дутья возросло до 60—70 м3/мин.

Высокий расход древесного угля на получение железа вызвал истребление лесов вокруг металлургических заводов Европы. По этой причине в Великобритании с 1584 году ввели ограничение на рубку леса для металлургического производства, что вынудило эту страну, богатую каменным углём, в течение двух столетий ввозить часть чугуна для собственных нужд сначала из Швеции, Франции и Испании, а потом из России. В 1620-х годах Д. Дадли пытался плавить чугун на неподготовленном каменном угле, но без успеха. Только в 1735 году А. Дарби II после многолетних опытов удалось получить каменноугольный кокс и выплавить на нём чугун. С 1735 года основным топливом доменной печи стал каменный уголь (Великобритания, Абрахам Дарби III).

Низкая стоимость кокса в сравнении с древесным углем, его высокая механическая прочность и удовлетворительное качество чугуна стали основанием для последующей повсеместной замены органического топлива минеральным. Наиболее быстро этот процесс закончился в Великобритании, где к началу XIX века почти все доменные печи перевели на кокс, тогда как в Континентальной Европе минеральное топливо начали использовать позже.

11 сентября 1828 года Джеймс Бомон Нилсон получил патент на использование горячего дутья (британский патент № 5701) [10] и в 1829 г. осуществил нагрев дутья на заводе Клайд в Шотландии. Использование в доменной печи нагретого только до 150 °С дутья вместо холодного привело к снижению удельного расхода каменного угля, применяемого в доменной плавке, на 36 %. Нилсону также принадлежит идея повышения содержания кислорода в дутье. Патент на это изобретение принадлежит Генри Бессемеру, а практическая реализация относится к 1950-м годам, когда было освоено производство кислорода в промышленных масштабах.

19 мая 1857 года Э. А. Каупер запатентовал воздухонагреватели (британский патент № 1404), также называемые регенераторами или кауперами, для доменного производства, позволяющие сэкономить значительное количество кокса. Внедрению горячего дутья на заводах Урала способствовало распространение в 1860—1870-х годах доменных печей Рашета, имевших горн эллиптического или прямоугольного поперечного сечения и снабжённых улавливающими устройствами для нагрева подаваемого в печь воздуха.

Доменные печи Саткинского завода. 1910. Фото С. М. Прокудина-Горского

Во второй половине XIX века, с возникновением и распространением сталеплавильных технологий требования к чугунам стали более формализованными — они подразделялись на передельные и литейные, при этом для каждого вида сталеплавильного передела были установлены чёткие требования, в том числе и по химическому составу. Содержание кремния в литейных чугунах было установлено на уровне 1,5—3,5 %. Они делились по категориям в зависимости от величины зерна в изломе. Существовал ещё отдельный сорт литейного чугуна — «гематитовый», выплавляемый из руд с низким содержанием фосфора (содержание в чугуне до 0,1 %).

Передельные чугуны различались по переделам. Для пудлингования использовался любой чугун, при этом от выбора чугуна (белый или серый) зависели свойства получаемого железа. Для бессемерования предназначался серый чугун, богатый марганцем и кремнием и содержащий как можно меньше фосфора. Томасовским способом перерабатывали низкокремнистые белые чугуны со значительным содержанием марганца и фосфора (1,5—2,5 % для обеспечения правильного теплового баланса). Передельный чугун для кислой мартеновской плавки должен был содержать лишь следы фосфора, тогда как для основного процесса требования по содержанию фосфора не были столь строги.

При нормальном ходе плавки руководствовались видом шлака, по которому можно было ориентировочно оценить содержание в нём четырёх главных составляющих его оксидов (кремния, кальция, алюминия и магния). Кремнеземистые шлаки при застывании имеют стекловидный излом. Излом шлаков, богатых оксидом кальция — камневидный, оксид алюминия делает излом фарфоровидным, под влиянием оксида магния он принимает кристаллическое строение. Кремнеземистые шлаки при выпуске вязки и тягучи. Кремнеземистый шлак, обогащённый оксидом алюминия, становится более жидким, но ещё может вытягиваться в нити, если оксида кремния в нём не менее 40—45 %. Если же содержание оксидов кальция и магния превышает 50 %, шлак становится вязким, не может течь тонкими струйками и при застывании образует морщинистую поверхность. Морщинистая поверхность шлака говорила о том, что плавка «горячая» — при этом кремний восстанавливается и переходит в чугун, следовательно, в шлаке становится меньше оксида кремния. Гладкая поверхность имела место при выплавке белого чугуна с невысоким содержанием кремния. Оксид алюминия придавал поверхности шлака чешуйчатость.

Устройство доменной печи

Процесс доменной плавки является непрерывным. Сверху в печь загружают исходные материалы (агломерат, окатыши, кокс), а в нижнюю часть подают нагретый воздух и газообразное, жидкое или пылевидное топливо. Газы, полученные от сжигания топлива, проходят через столб шихты и отдают ей свою тепловую энергию. Опускающаяся шихта нагревается, восстанавливается, а затем плавится. Большая часть кокса сгорает в нижней половине печи, являясь источником тепла, а часть кокса расходуется на восстановление и науглероживание железа.

Для обеспечения непрерывной подачи и выпуска такого большого количества материалов необходимо, чтобы конструкция печи была проста и надежна в работе в течение длительного времени. Доменная печь снаружи заключена в металлический кожух, сваренный из стальных листов толщиной 25 - 40 мм. С внутренней стороны кожуха находится огнеупорная футеровка, охлаждаемая в нижней части печи с помощью закладываемых специальных холодильников - металлических коробок, внутри которых циркулирует вода. В связи с тем, что для охлаждения печи требуется большое количество воды, на некоторых печах применяют испарительное охлаждение, сущность которого состоит в том, что в холодильники подают воды в несколько раз меньше, чем при обычном способе. Вода нагревается до кипения и интенсивно испаряется, поглощая при этом большое количество тепла.

Внутреннее очертание вертикального разреза доменной печи называют профилем печи. Рабочее пространство печи включает:

колошник;
шахту;
распар;
заплечики;
горн.

Колошник

Это верхняя часть доменной печи, через которую осуществляется загрузка шихтовых материалов и отвод доменного или колошникового газа. Основной частью колошникового устройства является засыпной аппарат. На большинстве доменных печей установлены двухконусные загрузочные устройства. В обычном положении оба конуса закрыты и надежно изолируют внутреннее пространство печи от атмосферы. После загрузки шихты в приемную воронку малый конус опускается и шихта падает на большой конус. Малый конус закрывается. После того, как на большом конусе будет набрано заданное количество шихты, большой конус опускается при закрытом малом конусе и шихта высыпается в печь. После этого большой конус закрывается. Таким образом, рабочее пространство доменной печи постоянно герметизировано.

Шихтовые материалы обычно подаются на колошник печи с одной стороны. В результате, в воронке малого конуса образуется откос. Длительная Работа доменной печи с перекосом уровня шихты недопустима. Для устранения этого явления приемная воронка и малый конус сделаны вращающимися. После загрузки шихты воронка вместе с конусом поворачивается на угол кратный 60, благодаря чему после разгрузки нескольких подач неравномерность полностью устраняется. 0

На современных печах могут устанавливаться более сложные по конструкции засыпные аппараты. Вместо большого конуса устанавливается вращающийся желоб, угол наклона которого может регулироваться. Такая конструкция позволяет изменять место подачи материалов по диаметру колошника.

В процессе доменной плавки образуется большое количество газа, который отводится из колошниковой части печи. Такой газ называют колошниковым. Газ содержит горючие составляющие СO и Н2 и, поэтому, используется как газообразное топливо в металлургическом производстве. Кроме того, проходя через столб шихты, газ захватывает мелкие частицы железосодержащих материалов, образуя так называемую колошниковую пыль. Пыль улавливается в специальных газоочистителях и используется как добавка к шихте при агломерации или получении окатышей.

Шахта

На долю шахты приходится большая часть общей высоты и объема печи. Профиль шахты, представляющий собой усеченный конус, расширяющийся к низу, обеспечивает равномерное опускание и разрыхление шихтовых материалов. Значительная высота шахты позволяет осуществлять тепловую и химическую обработку материалов поднимающимися горячими газами.

Распар

Это средняя цилиндрическая часть рабочего пространства печи, имеющая самый большой диаметр. Распар создает некоторое дополнительное увеличение объема печи и устраняет возможные задержки шихтовых материалов.

Заплечики

Это часть профиля печи, расположенная ниже распара и представляющая собой усеченный конус, обращенный широким основанием к распару. Обратная конусность заплечиков соответствует уменьшению объема проплавляемых материалов при образовании чугуна и шлака.

Это нижняя цилиндрическая часть печи, где осуществляются высокотемпературные процессы доменной плавки. В горне происходит горение кокса и образование доменного газа, взаимодействие между жидкими фазами, накопление жидких продуктов плавки (чугуна и шлака) и периодический их выпуск из печи. Горн состоит из верхней или фурменной части и нижней или металлоприемника. Подину металлоприемника называют лещадью.

В нижней части горна расположены чугунные и шлаковые летки, представляющие собой отверстия для выпуска чугуна и шлака. После выпуска чугуна летку закрывают специальной огнеупорной массой при помощи так называемой пушки, которая представляет собой цилиндр с поршнем. Перед открытием чугунной летки пушку заполняют леточной огнеупорной массой. После окончания выпуска чугуна пушку подводят к летке, и с помощью поршневого механизма леточная масса выдавливается из пушки и заполняет леточный канал. Для вскрытия чугунной летки служит специальная бурильная машина, которая рассверливает в леточной массе отверстие, по которому выпускают чугун.

Шлаковые летки располагаются на высоте 1500 - 2000 мм от уровня чугунной летки и закрываются с помощью шлакового стопора, представляющего собой стальной шток с наконечником. Выходящие из доменной печи чугун и шлак направляются по желобам в чугуновозные и шлаковозные ковши. В настоящее время шлак в основном выпускается вместе с чугуном и отделяется от чугуна специальным устройством на желобе печи.

Шлак, вытекающий из доменной печи через чугунную летку, отделяется от чугуна на желобе печи с помощью разделительной плиты и перевала, выпол-няющих роль гидравлического затвора. Чугун, имеющий высокую плотность, проходит в зазор под разделительной плитой, а более легкий шлак отводится в боковой желоб.

При необходимости поставки чугуна другим предприятиям его разливают в слитки (чушки) массой 30 - 40 кг на специальной разливочной машине.

В верхней части горна на расстоянии 2700 - 3500 мм от оси чугунной летки по окружности горна с равными промежутками устанавливаются воздушные фурмы, через которые подают в печь нагретое до 1100 - 1300 °С дутье, а также природный газ и другие топливные добавки (мазут, пылеугольное топливо). Каждая доменная печь обеспечивается дутьем от своей воздуходувки. Нагрев дутья осуществляется в воздухонагревателях регенеративного типа, когда под действием тепла сжигаемого газа вначале нагревается насадка воздухонагревателя из огнеупорного кирпича, а затем через нее пропускается воздух, забирающий тепло от насадки. В период нагрева насадки в камеру горения подается газ и воздух для его горения. Продукты сгорания, проходя через насадку, нагревают ее и уходят в дымоход. В период нагрева дутья холодный воздух поступает в нагретую насадку, нагревается, а затем подается в доменную печь. Как только насадка остыла настолько, что воздух не может быть нагрет до заданной температуры, его переводят на следующий воздухонагреватель, а остывший ставят на нагрев. Насадка воздухонагревателя охлаждается быстрее, чем нагревается. Поэтому блок воздухонагревателей доменной печи состоит из 3 - 4 аппаратов, из которых один нагревает воздух, а остальные разогреваются. Профиль доменной печи характеризуется диаметрами, высотами и углами наклона отдельных элементов. Размеры некоторых печей приведены в таблице 1.

Таблица 1 - Размеры печей

Размеры, мм	Полезный объем печи, м3
Размеры, мм	2000	3000	5000
Диаметр:
горна	9750	11700	14900
распара	10900	12900	16300
колошника	7300	8200	11200
Высота:
полная	32350	34650	36900
полезная	29200	32200	32200
горна	3600	3900	4500
шахты	18200	20100	19500

Размеры каждой части печи должны быть увязаны между собой и находиться в определенных соотношениях с размерами других частей печи. Профиль печи должен быть рациональным, при котором обеспечиваются важнейшие условия доменного процесса:

плавное и устойчивое опускание шихтовых материалов;
выгодное распределение встречного газового потока;
благоприятное развитие процессов восстановления и образование чугуна и шлака.

Основными величинами, характеризующими размеры рабочего пространства, являются полезный объем печи и полезная высота. Они включают высоту и объем, заполненные материалами и продуктами плавки. При определении этих параметров за верхний уровень берется отметка нижней кромки большого конуса засыпного устройства в опущенном положении, а нижнем уровнем является уровень оси чугунной летки.

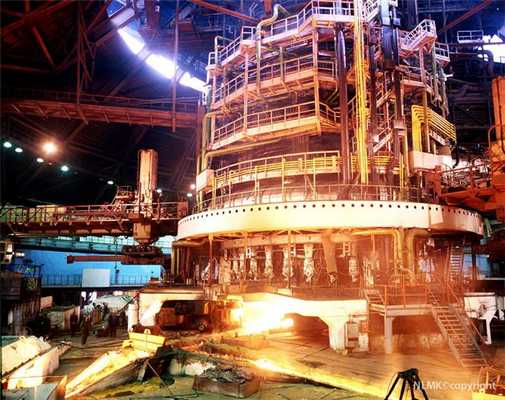

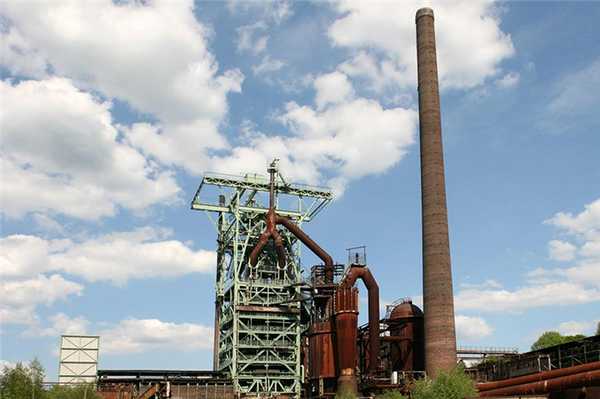

Доменная печь

Доменная печь после многочисленных преобразований и модернизаций на современном этапе представляет собой конструкцию для получения чугуна как основного ингредиента сталелитейной промышленности.

Устройство доменной печи позволяет вести непрерывную плавку до капитального ремонта, который проводится с периодичностью один раз в 3-12 лет. Остановка процесса приводит к образованию сплошной массы из-за спекания компонентов (закозления). Для ее извлечения необходима частичная разборка агрегата.

Рабочий объем современной доменной печи достигает 5500 м3 при высоте 40 м. Она способна выдать около 6000 т чугуна за одну плавку. А специальное оборудование, обслуживающее системы, расположенные вокруг, занимает несколько десятков гектар земли.

Доменная печь используется для производства литейного чугуна, который в дальнейшем проходит плавку для получения различных марок чугунов или отправляется на восстановление для получения конструкционных сталей.

Современная доменная печь Средневековая доменная печь

Большая потребность в металле совпала по времени с этапом электрификации и механизации производства. В связи с этим успехи черной металлургии связаны с началом использования электроприводов, электрических систем автоматического управления на всех этапах производственного процесса.

На заре черной металлургии плавку болотной руды проводили в домнице - это мини домна, воздух в которую поступал от мехов. А обогащение железа углеродом происходило от древесного угля. Объемы выплавляемого металла таким способом были невелики и отличались периодичностью.

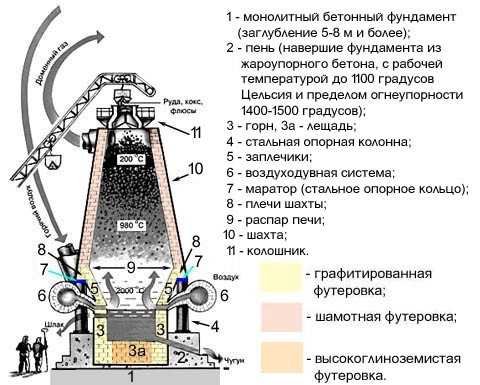

Конструкция доменной печи

Строение доменной печи напоминает шахту. Ее диаметр в три раза меньше высоты. Монтаж высотной конструкции осуществляется на бетонном фундаменте толщиной 4 м. Необходимость в таком массивном фундаменте возникает из-за массы домны, которая более 30 000 т.

На фундаментной плите закрепляются колонны и цельный (монолитный) цилиндр, которые изготавливаются и термостойкого бетона. Внутреннее пространство конструкции обложено огнеупорными материалами, а верхняя часть шамотом. В районе заплечников, где температура достигает 2000°С — графитированными материалами, а под ванной с чугуном — футеровка из глинозема. Также на фундаменте монтируется печной горн.

Нижняя часть доменной печи, где температура максимальна, оборудуется холодильниками с водяным охлаждением.Для удержания собранной огнеупорной конструкции, с внешней стороны доменная печь заключена в металлическую рубашку толщиной 40 мм.

Процесс восстановления железа происходит из руды в среде известнякового флюса при высокой температуре. Температура плавления достигается горением кокса. Для поддержания горения необходим воздух, поэтому в домне установлены 4 — 36 фурм или леток.

Большой внутренний объем нуждается в больших объемах воздуха, которые подают турбинные нагнетатели. Чтобы не снижать температурный, режим воздух перед подачей подогревается.

Схематически доменная печь выглядит следующим образом.

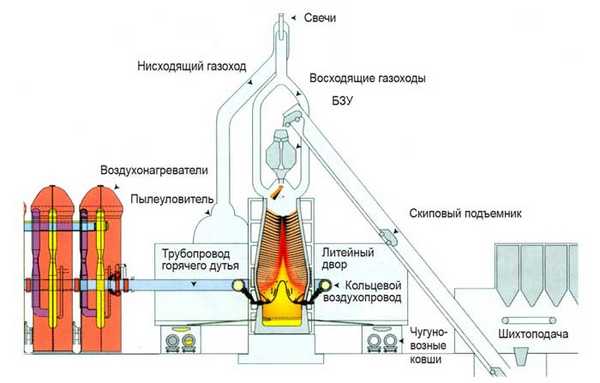

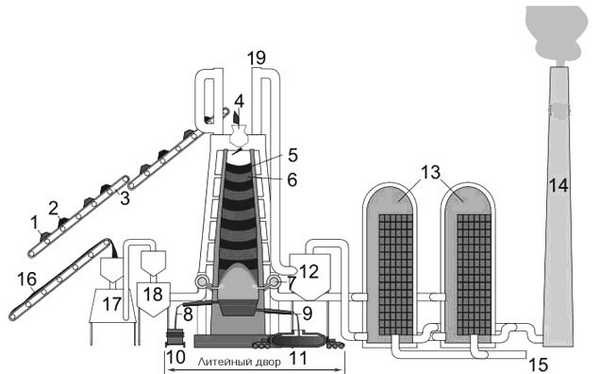

Схема расположения оборудования для доменного производства

Состав конструкции производства литья:

шихта (руда и известняк);
коксовый уголь;
загрузочный подъемник;
колошник, предотвращающий попадание газов из домны в атмосферу;
слой загруженного кокса;
шихтовый слой;
воздушные нагнетатели;
отводимый шлак;
литьевой чугун;
емкость для приема шлака;
приемный ковш для расплава;
установка типа Циклон, очищающая от пыли доменный газ;
кауперы, регенераторы газов;
дымоотводящая труба;
воздухоподвод в кауперы;
угольный порошок;
печь для спекания кокса;
емкость для хранения кокса;
отведение колошникового газа высокой температуры.

Доменная печь обслуживается вспомогательными системами.

Колошник - это затвор домны. От его исправной работы зависит экологическая обстановка вокруг производства.

воронка приемная;
воронка маленького конуса, вращающаяся;
конус маленький;
межконусное пространство;
конус большой;
скип.

Принцип работы колошника следующий:

Большой конус опущен, а малый поднят. Окошки во вращающейся воронке перекрыты.
Скип осуществляет загрузку шихты.
Поворачиваясь, воронка открывает окна, и шихта осыпается на малый конус 3. затем возвращается на место.
Конус поднимается, тем самым препятствует выходу доменных газов.
Конус опускается для передачи шихты в межконусное пространство, затем поднимается на исходную позицию.
Конус опускается, а вместе с ним шихта загружается в доменную шахту.

Такая дозированная подача обеспечивает послойное распределение материалов.

Скип - черпак, при помощи которого осуществляется загрузка. Она выполняются по конвейерной технологии. Воздушные нагнетатели - летки и фурмы осуществляют подачу воздуха в доменную шахту под давлением 2-2,5 МПа.

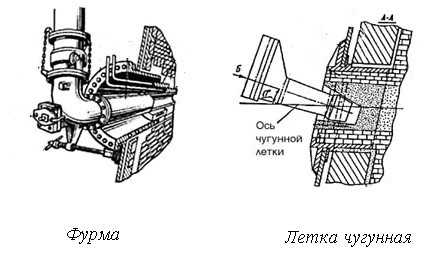

Фурма и чугунная летка

Кауперы служат для нагревания подаваемого воздуха. В регенераторах он подогревается доменными газами, снижая тем самым энергетическую нагрузку на агрегат. Воздух нагревается до 1200°С и подается в шахту. При снижении температуры до 850°С подача прекращается, возобновляется цикл нагрева. Для бесперебойной подачи горячего воздуха устанавливается несколько регенераторов.

Принцип работы домны

Для получения чугуна необходимы следующие ингредиенты: шихта (руда, флюс, кокс), высокая температура, постоянная подача воздуха для обеспечения непрерывного горения.

Термохимические реакции

Восстановление железа из окислов путем ступенчатой химической реакции:

Получение необходимого количества углекислого и угарного газа обеспечивает горение кокса:

Для отделения железа от примесей используется известняковый флюс. Химические реакции, образующие шлак:

Принцип работы доменной печи таков. После загрузки доменную печь начинают разжигать газом. По мере повышения температуры подключается каупер и начинается продувка воздухом. Кокс - топливо для доменной печи - начинает интенсивнее гореть, и температура в шахте значительно увеличивается. При разложении флюса образуется большое количество углекислого газа. Угарный газ в химических реакциях выступает восстановителем.

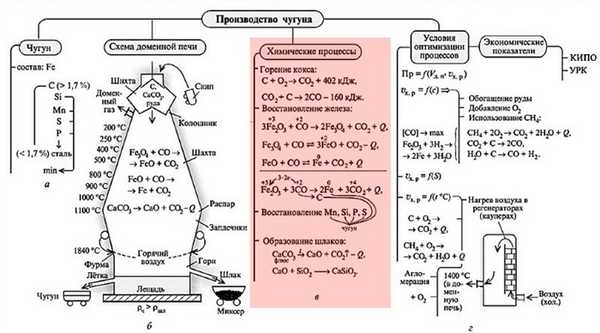

Схема производства чугуна

После сгорания кокса и разложения флюса столб шихты опускается, сверху добавляется очередная порция. Снизу в самой широкой части шахты происходит полное восстановление железа при температурах 1850°С — 2000°С. Затем оно стекает в горн. Здесь происходит обогащение железа углеродом.

Температура в доменной печи изменяется в сторону увеличения по мере опускания шихты. Процесс восстановления протекает при 280 °С, а плавка происходит после 1500 °С.

Разлив расплава происходит в два этапа. На первом через летки сливается шлак. На втором через чугунные летки сливается чугун. Больше 80% выплавляемого чугуна идет на производство стали. Из остального чугуна отливают в опоках болванки.

Работает доменная печь непрерывно. От загрузки шихты до получения сплава проходит 3-20 дней — все зависит от объема печи.

Обслуживание и ремонт доменной печи

Любому оборудованию, работающему в круглосуточном режиме, требуется постоянное обслуживание. Регламенты закладываются в технический паспорт оборудования. Несоблюдение графика технического обслуживания влечет за собой сокращение срока эксплуатации.

Работы по техническому обслуживанию доменных печей делятся на периодические и капитальные ремонты. Периодические работы проводятся без остановки рабочего процесса.

Капитальный же ремонт по объему выполняемых работ делится на три разряда. Во время первого разряда производится осмотр всего оборудования, при этом из шахты извлекаются расплавы. Во время второго разряда производится ремонт футеровки, замена вышедших из строя элементов оборудования. При третьем разряде производится полная замена агрегата. Обычно такой ремонт совмещают с модернизацией или реконструкцией домны.

Труд в доменных цехах металлургической промышленности. Устройство доменной печи

Основной способ переработки природного железорудного сырья с получением чугуна

Доменная плавка

Рассмотрены следующие аспекты:

основной способ переработки природного железорудного сырья с получением чугуна
технология доменной плавки
сущность доменного процесса
получение расплавленного науглероженного металла (чугуна) и шлака
выплавка чугуна из железорудных материалов в доменных печах

Производство чугуна: сырье для производства чугуна

Для выплавки чугуна в доменных печах используют железные руды, топливо, флюсы в виде специально подготовленной смеси (шихты). При доменной плавке могут использоваться также отходы производства, содержащие Fe, Mn, CaO, MgO. К ним относят колошниковую пыль, окалину, сварочный и мартеновский шлаки.

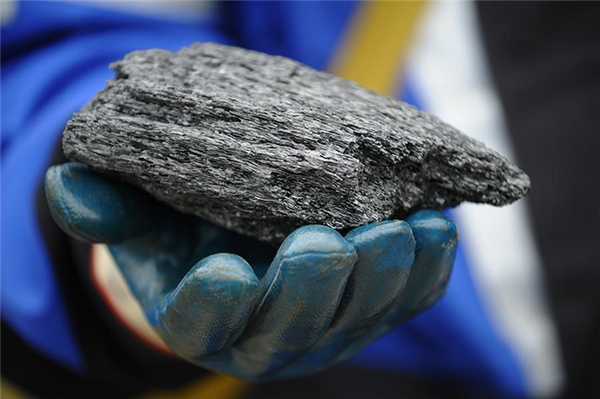

Черная металлургия: cырье для производства черных металлов и сплавов

Для производства металлов необходимы следующие материалы: руда, топливо, флюсы, огнеупорные материалы.

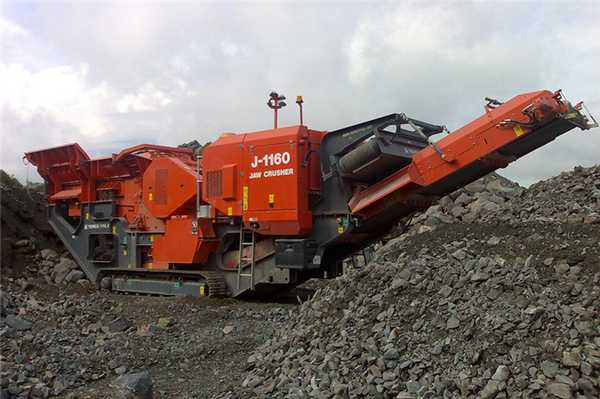

Доменная плавка: подготовка железных руд

Современное доменное производство предъявляет к железорудным материалам очень высокие требования.

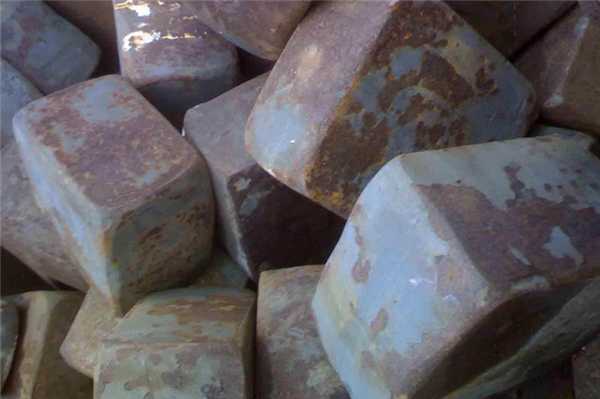

Продукты доменной плавки

Продуктами доменной плавки являются: чугун, шлак, доменный (колошниковый) газ.

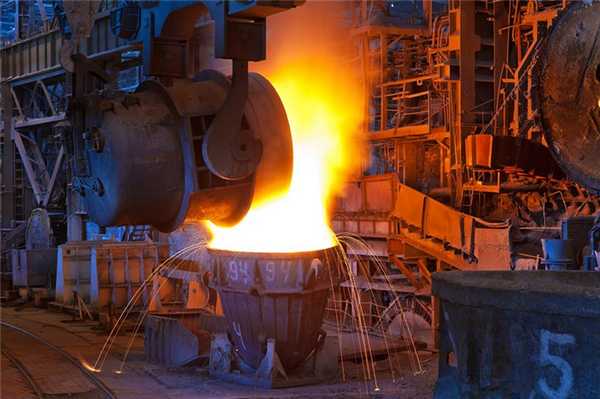

Технология доменной плавки

Современные доменные печи характеризуются продолжительной кампанией работы или периодом непрерывной работы печи, которая составляет в среднем 7 - 10 лет.

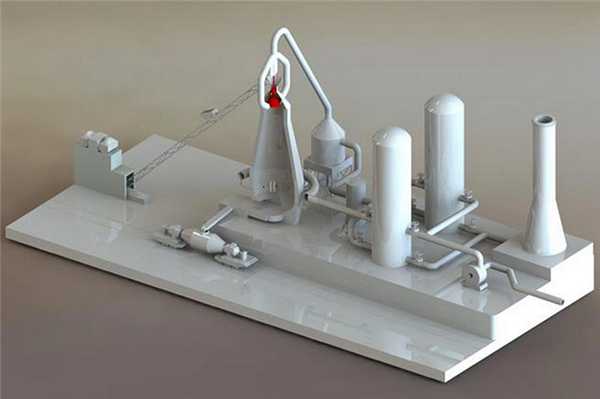

Доменный процесс получения чугуна

Сущность доменного процесса получения чугуна заключается в восстановлении оксидов железа, входящих в состав руды, оксидом углерода, водородом и твердым углеродом, выделяющимися при сгорании топлива в доменной печи.

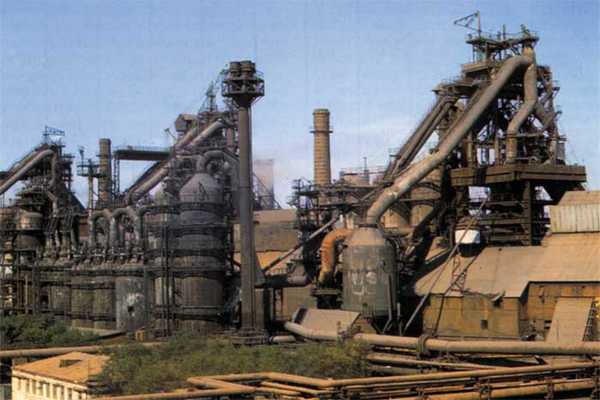

Доменная печь

Доменная печь или домна - это используемая в металлургии большая вертикально расположенная шахтная печь, имеющая цилиндрическую форму и позволяющая выплавлять чугун и ферросплавы из железорудного сырья или шихты (железорудный агломерат, окатыши, кокс, флюсы).

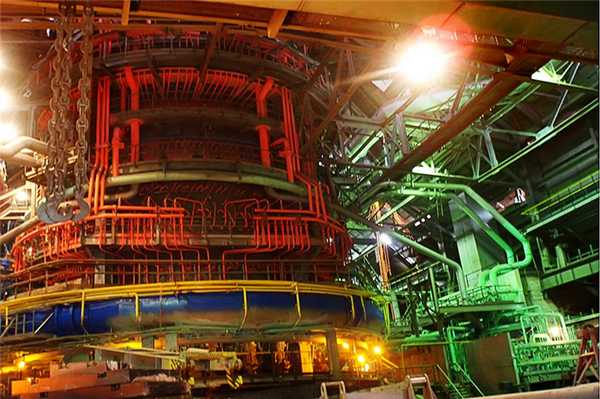

Устройство доменной печи

Топливо для доменных печей

Топливо, используемое для доменной плавки, выполняет три основные функции:тепловую, химическую, физическую.

Требования, предъявляемые к качеству шихтовых материалов

На основании полученных документов и внешнего осмотра материалов вагоны должны быть размечены и сгруппированы в соответствии с фронтом выгрузки и схемой расположения материалов на рудном дворе. Фронты разгрузки каждого материала должны быть четко разграничены указателями.

От руды до чугуна

Источником железа для производства стали служит железная руда - то есть такой железосодержащий природный материал, из которого извлекать железо экономически целесообразно.

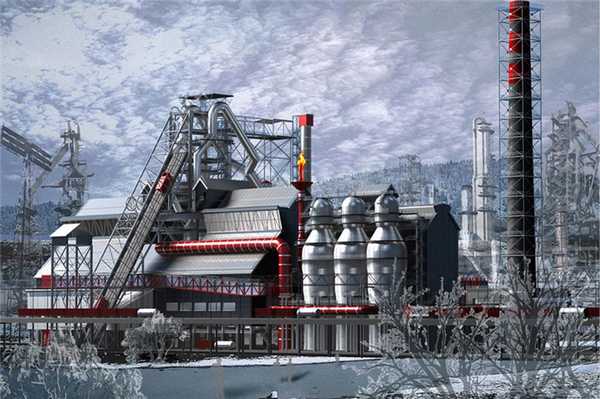

Доменное производство

Кокс играет в доменной печи тройственную роль, а именно физическую, тепловую и химическую, причем его физическая и химическая роль являются наиболее важной.

Доменное производство

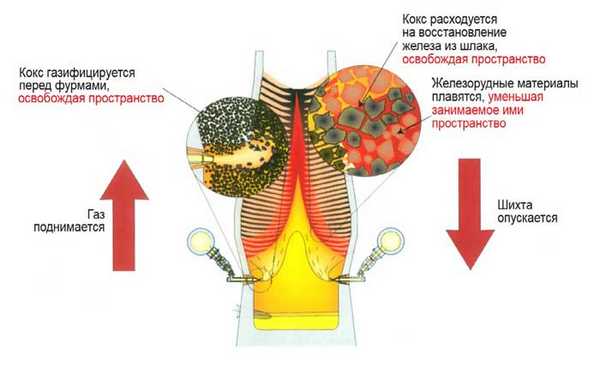

Физическая роль. В то время когда железосодержащие материалы изменяют свои химические и физические свойства при опускании от уровня засыпи в горн печи вследствие восстановления, размягчения и расплавления, кокс остается единственным твёрдым материалом ниже зоны расплавления железосодержащих компонентов шихты (рис. ). Кокс должен гарантировать проницаемость печи во всём её объёме для газа и расплавленных продуктов. Кроме того, кокс, оставаясь единственным материалом в твёрдом состоянии во всём объёме доменной печи, несёт на себе нагрузку столба шихтовых материалов. В этом и заключается причина невозможности работы доменной печи без кокса.
Химическая роль. Кокс предоставляет углерод для получения восстановительных газов, а также обеспечивает прямое восстановление оксидов железа, кремния и марганца и, кроме того, обеспечивает науглероживание жидкого чугуна, что необходимо для снижения температуры его плавления.
Тепловая роль. Углерод кокса и вдуваемых компонентов предоставляет основную часть (около 80 %) тепла, необходимого для доменного процесса, остальные 20 % поступают с горячим дутьём.

Стены доменной печи не отвесны, что связано с тепловым расширением материалов, которые увеличиваются в объёме при нагревании - такой профиль сформировался «сам собой» в ходе эволюции агрегата из примитивного сыродутного горна.

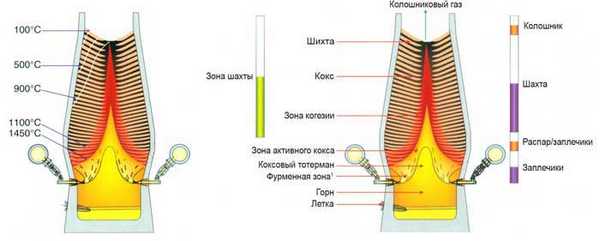

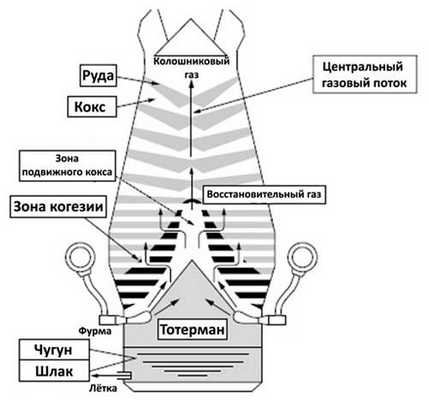

Важной зоной доменной печи является зона когезии (или зона размягчения-плавления): выше неё материалы находятся в твёрдом состоянии, а ниже твёрдым остаётся только кокс, железорудные же материалы плавятся и стекают по кускам кокса, постепенно восстанавливаясь и разделяясь на чугун и шлак (рис.). При этом кокс в нижней части печи делится на «активный» кокс, который движется, заполняя собой место сгоревшего кокса и «тотерман» - неподвижный слой кокса, по которому стекает чугун и шлак.

Чугун и шлак скапливаются в нижней части печи (из-за разности плотности они не смешиваются) и периодически выпускаются через специальные отверстия - лётки, в чугуновозные и шлаковозные ковши. Чугун при этом направляется в сталеплавильный цех, а шлак - либо на установку грануляции для переработки с строительные материалы, либо в шлаковый отвал.

Помимо собственно доменной печи в состав комплекса по производству чугуна (рис. ) входят бункера для хранения шихтовых материалов, оборудование для их подачи в доменную печь, загрузочное устройство доменной печи, а также воздухонагреватели, в которых подаваемое в печь воздушное дутьё (обогащённое кислородом) нагревается до температуры 700-1200 °С.

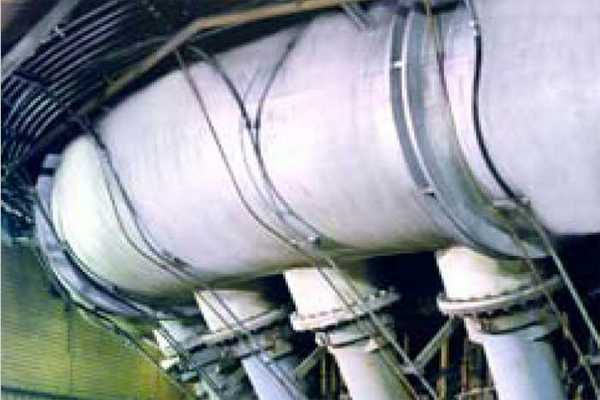

Нагретое дутьё поступает по трубопроводу к печи и подаётся в опоясывающий её кольцевой воздухопровод, к которому подключены расположенные равномерно по окружности водоохлаждаемые фурмы, через которые дутьё поступает непосредственно в печь. Их число на крупных печах может составлять несколько десятков.

Поскольку кокс достаточно дорог, для его экономии зачастую вместе с воздушным дутьём в печь вдувают природный газ, мазут или угольную пыль (пылеугольное топливо - ПУТ). Углерод, поступающий с этими материалами позволяет экономить углерод кокса, а следовательно - снижать расход самого кокса.

Выходящий из доменной печи колошниковый газ очищается от пыли и направляется в газовую сеть комбината для использования в качестве топлива, поскольку он содержит значительные количества горючих водорода и оксида углерода (СО).

Поскольку чугун содержит, получаемый в доменной печи в условиях избытка углерода, всегда содержит его столько, сколько может раствориться в жидком металле при имеющихся условиях, для получения стали необходимо удалить из чугуна часть углерода, для чего используются сталеплавильные агрегаты, упомянутые выше - кислородные конвертеры и электропечи. Вторым компонентом сталеплавильной шихты является стальной лом, закупаемый комбинатами у ломозаготавливающих компаний.
