Укладка при рентгенограмме таза в ПЗ проекции в позе лягушки (модифицированный метод Кливза)

Добавил пользователь Alex
Обновлено: 14.12.2024

Для наиболее точного определения патологий костей таза чаще всего применяется рентгенография. Это простая в исполнении методика, результат которой отличается высокой информативностью и точностью. Основными преимуществами рентгена являются:

доступность - рентгеновский аппарат есть практически в каждой клинике;
безболезненность;
относительная безопасность;
оперативность - вместе с расшифровкой данная диагностическая процедура длится примерно 10 минут;
несложная подготовка к рентгену таза (как делают, будет рассказано ниже).

Показания для проведения рентгенографии

Показаниями для рентгенографии таза являются:

травматические повреждения тазобедренного сустава;
подозрение на наличие опухоли костей тазобедренного сустава;
воспалительные заболевания тазобедренного сустава;
подозрение на патологию тазового кольца;
вывихи тазобедренного сустава.

Что показывает рентген таза?

Разберёмся подробнее, что может показывать рентген таза. Рентген-снимок малого таза и тазобедренного сустава может показать следующие патологии:

остеопороз;
вывих и подвывих бедра;
переломы таза, тазобедренного сустава различных локализаций и сложности;
артрит или артроз;
болезнь Пертеса (остеохондропатия головки бедра);
опухолевидные новообразований.

Подготовка к рентгену таза

К рентгену (рентгенографии) костей таза требуется небольшая подготовка. Двое суток до исследования нужно соблюдать диету, при которой из рациона исключаются продукты, провоцирующие излишнее газообразование в кишечнике.

Между последним приемом пищи и рентген-исследованием должно пройти не менее 12 часов. Накануне процедуры пациенту может быть назначен препарат-энтеросорбент, а также очистительная клизма.

Особенности проведения

Рентген малого таза у мужчин

Для мужчин рентген таза, что показывает практика, может назначаться как основная процедура при диагностике простатита. При этом патология может быть любого вида - острая, хроническая, бактериальная или небактериальная. Главными симптомами этой болезни являются: боли в области мошонки и промежности, проблемы с мочеиспусканием, ухудшение сексуальной жизни, изменения семенной жидкости и затруднение эякуляции.

Рентген малого таза у женщин

Для женщин рентген малого таза может быть назначен в качестве дополнительной диагностики бесплодия и при выявлении причин нарушения в работе органов репродуктивной системы.

Как проходит обследование?

Обычно рентгеновский снимок выполняют в прямой (переднезадней) проекции. Обследование производят в строго горизонтальном положении исследуемого. Пациент ложится на рабочий стол рентгеновского аппарата, вытягивает ноги и поворачивает их во внутрь примерно на 15° (при условии, что у него нет подозрения на перелом или вывих тазобедренного сустава). Под колени обследуемого подкладывают специальный валик. Локти располагаются по бокам тела, кисти укладываются на грудь.

Во время съёмки пациент должен сохранять неподвижное состояние и после глубокого вдоха несколько секунд не дышать. От этого зависит качество снимков.

Кроме рентгенографии таза в прямой проекции, для уточнения диагноза могут сделать и другие снимки:

в задней аксиальной проекции входного отверстия таза;
в задней косой проекции таза.

Расшифровка результатов

Сразу после проведения рентгенографии специалист-рентгенолог приступает к расшифровке и описанию снимков. Для этого ему требуется произвести оценку следующих качественных и количественных показателей:

размер шеечно-диафизарного угла;
величина угла Виберга и степень изменения;
величина угла расположения шейки кости бедра (для выявления антеторсии, инклинации);
значение ширины крестцово-подвздошного сустава;
значение ширины щели между костями тазобедренного сустава.

Также к анализу принимаются следующие дополнительные патологические признаки:

деформация головки бедренной кости;
вывихи и подвывихи тазобедренного сустава;
ротация обломков костей сустава;
смещение бедренной кости по ширине или длине;
расширение/сужение симфиза.

Показатели нормы

На снимке рентгенограммы должно проявиться симметричное изображение двух половин таза, крестца, межпозвонковых отверстий крестца, а также ветвей лобковых костей и седалищных. Должно отчётливо просматриваться вещество кости, виднеться контуры двух вертлужных впадин и шейки бедренных костей.

Существуют определенные показатели нормы состояния и строения тазобедренного сустава, с которыми при расшифровке сопоставляются фактические данные. Например, угол Виберга в норме должен располагаться между линией центра головки бедра, верхне-наружным краем вертлужной впадины. Нормальная величина угла составляет примерно 30 градусов. Угол наклона входа в вертлужную впадину также имеет норму - 31-42 градуса. Угол шеечно-диафизарный в норме должен быть от 115 до 140 градусов.

Противопоказания для проведения

Рентген таза и других органов, костей и суставов, что показывают многочисленные исследования, может оказать негативное влияние на организм человека. Хотя, конечно, практических случаев выявления патологий, причиной которых является рентген, весьма мало. Тем не менее к рентгену таза есть несколько противопоказаний, которые нужно учитывать при назначении данной процедуры:

беременность (все триместры);
детский возраст до 15 лет;
тяжелое состояние пациента.

Наши медицинские центры

Взрослое отделение
Диагностика
Консультации
Центр лечения боли
Центр здоровья сердца
Центр здоровья женщины
Центр эндокринологии

Детское отделение
Массаж
Нефрология
Оториноларингология
Офтальмология
Эндокринология

Запись по ОМС на МРТ и КТ

Включить версию для слабовидящих?

Настоящим я даю своё согласие ООО «Диагностический центр «Энерго» (далее - Общество) (ИНН: 7810812758, юридический адрес - 196084, город Санкт-Петербург, ул. Киевская, д. 5 к. 4, помещ. 20-н), далее - «Оператор», и третьим лицам, осуществляющим обработку моих персональных данных по поручению Оператора, на обработку указанных сведений обо мне, в целях содействия в трудоустройстве.

Я соглашаюсь на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение моих персональных данных, а также на осуществление любых других действий, предусмотренных действующим законодательством Российской Федерации, совершаемых с использованием средств автоматизации или без использования таких средств.

Настоящее согласие дано мною лично и добровольно. Настоящее согласие действует до момента его отзыва при отсутствии у Оператора других законных оснований для обработки персональных данных и может быть отозвано мной в любой момент в письменной форме путем направления уведомления Оператору по адресу, указанному выше.

Мы используем cookie-файлы, IP-адреса и данные об устройствах для аналитики, чтобы Ваше посещение сайта было удобным и персонализированным. Вы можете отключить cookie-файлы в настройках вашего браузера. Продолжая пользоваться нашим сайтом, Вы даете согласие на обработку перечисленных данных и принимаете условия Политики обработки и обеспечения безопасности ПДн.

РУКОВОДСТВО ПО РЕНТГЕНОГРАФИИ ТАЗА

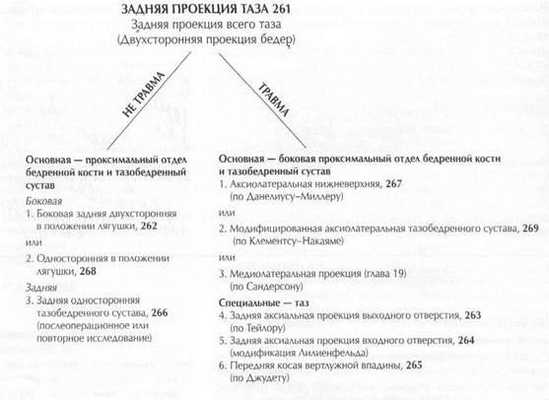

Следующий указатель — это предлагаемая последовательность возможных основных и специальных проекцийтаза и проксимального отдела бедренной кости, описанных в данном учебнике. Основная задняя проекция тазарассматривается как пер-

вичная оценочная проекция какдля тазобедренного сустава, так и для общей оценки патологических процессов таза или его травмы. После этой проекции выполняют дополнительные боковые проекции тазобедренного сустава и проксимального отдела бедренной костиили специальные проекции тазапри возможной травме других частей таза.

Задняя проекция всего таза считается основной при предполагаемом переломе бедра, даже если известно, какая сторона повреждена, чтобы можно было сравнить обе стороны.

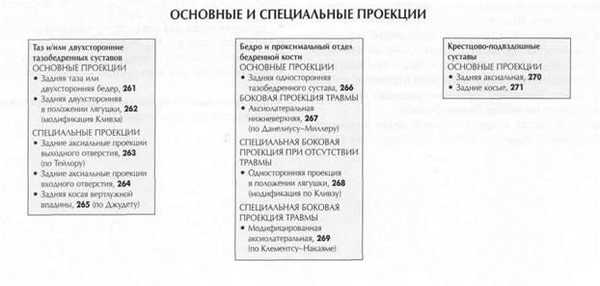

Основные, или базовые, проекции, также иногда именуемые стандартными проекциями, — это проекции или укладки, которые чаще всего используют в диагностике контактных пациентов.

Специальные проекции — это проекции, которые чаще всего используются как дополнительные для лучшего отображения определенных патологических состояний или конкретных частей тела.

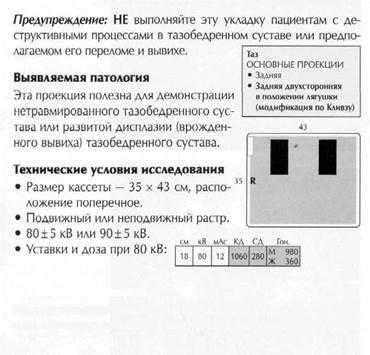

'ЯЯ ДВУХСТОРОННЯЯ ПРОЕКЦИЯ В ПОЛОЖЕНИИ ЛЯГУШКИ: ТЛЗ

Модифицированная по методу Кливза

Радиационная защита

Используйте защитные экраны гонад как у мужчин, так и у женщин, не закрывая важные рентгеноанатомические структуры (см. примечание 1).

Укладка пациента

Пациент лежит на спине, под его голову кладется подушка, руки пациента скрещены на груди.

Укладка снимаемой областиЩ

• Тело пациента выравнивают по центральной линии стола
и/или кассеты и по ЦЛ.

• Нет ротации таза (одинаковое расстояние от ВППО до стола).

• ЦЛ направлен на центр кассеты, на уровне головок бедрен
ных костей, верх кассеты расположен приблизительно на
уровне подвздошного гребня.

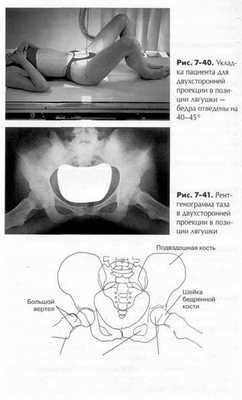

• Оба колена согнуты примерно на 90°, как показано на рис. 7-40.

• Подошвенные поверхности стоп пациента сведены вместе и
оба бедра отведены на 40-45° от вертикали (см. примечание
2). Бедра должны быть отведены на одинаковый угол, рота
ция таза отсутствует.

• Если необходимо, для стабилизации используйте опору под
каждую ногу.

Центральный луч

• ЦЛ перпендикулярен кассете, направлен на точку 7,5 см
ниже уровня ВППО (2,5 см выше лонного сочленения).

• ЦЛ направлен на центр кассеты.

• Минимальное РИП составляет 100 см.
Диафрагмирование.Диафрагмируйте по границам кассеты

с четырех сторон.

Малый Запирательное Головка

вертел отверстие бедренной кости

Рис. 7-42.Анатомическая схема таза в двухсторонней проекции в позиции лягушки

Дыхание.Пациент должен задержать дыхание во время экспозиции.

Примечание 1: эту проекцию часто выполняют при периодических исследованиях детей, поэтому важно правильно расположить гонадные экраны у пациентов обоего пола, при этом тазобедренные суставы не должны быть закрыты.

Примечание 2: отведение бедер на меньший угол, например только на 20-30° от вертикали, дает наименьшее укорочение шеек бедренных костей, но при таком положении укороченной выглядит вся проксимальная область бедренной кости, что может быть нежелательным.

Критерии оценки рентгенограммы Видимые анатомические структуры.• На одном снимке видны головки и шейки бедренных костей, вертлужная впадина и области вертелов.

Укладка.• Об отсутствии ротации свидетельствует симметричность тазовых костей, особенно крыльев подвздошной кости, запирательных отверстий и седалищных остей, если они видны. • Если оба бедра отведены правильно, то головки и шейки бедренных костей и большие и малые вертела должны быть симметричны. • Малые вертела, выступая за нижним или медиальным краем бедренной кости, должны быть одинаковы по размеру. • Большие вертела, главным образом, накладываются на шейки бедренных костей, которые выглядят укороченными (см. примечание 2).

Диафрагмирование и ЦЛ.• Тазовый пояс должен находиться в центре поля диафрагмирования по направлению справа налево, при этом средняя точка расположена примерно 2,5 см выше лобкового симфиза.

Параметры экспозиции.• Оптимальная экспозиция визуализирует контуры головки бедренной кости и вертлужную впадину через наложенные на них структуры таза, без переэкспонирования проксимального отдела бедренной кости. • Трабекулярная костей должна быть видна отчетливо, что указывает на отсутствие движения при экспозиции.

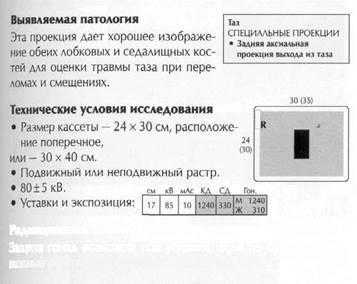

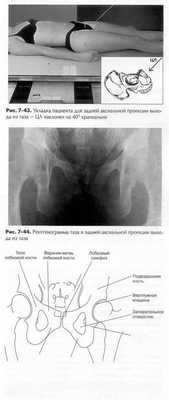

ЗАДНЯЯ АКСИАЛЬНАЯ 1 ПРОЕКЦИЯ ВЫХОДА ИЗ ТАЗА (ДЛЯ ПЕРЕДНИХ И НИЖНИХ ОТДЕЛОВ ТАЗОВЫХ КОСТЕЙ): ТАЗ

По Тейлору

Защита гонад возможна при условии, если не будут закрыты важные рентгеноанатомические структуры таза.

Пациент лежит на спине, под голову кладется подушка. Ноги пациента вытянуты, под коленями — опора.

• Срединная сагиттальная плоскость пациента выравнивается
по ЦЛ и средней линии стола и/или кассеты.

• Нет ротации таза (одинаковое расстояние от ВППО до стола
по обеим сторонам).

• ЦЛ наклонен краниально на 20-35° для мужчин и на 30-45°
— для женщин. (Разница в размере угла вызвана различиями
формы мужского и женского таза.)

• ЦЛ направлен к точке средней линии, расположенной на
3-5 см дистально к верхней границе лобкового симфиза или
больших вертелов.

• Минимальное РИП составляет 100 см.

Критерии оценкирентгенограммы Видимые анатомические структуры.* Хорошо демонстрируются верхние и нижние ветви лобковой кости, тело и ветвь седалищной кости, с минимальным укорочением или наложенем. Укладка.• Об отсутствии ротациисвидетельствует следующее: Запирательные отверстия и обе седалищные кости одинаковы по форме и размеру.

Диафрагмирование и ЦЛ.• О правильности выбора угла наклона ЦЛ свидетельствует визуализация передних/нижних частей лобковых костей, с минимальным укорочением. • В центре поля диафрагмирования должна находиться средняя точка лобкового симфиза. • Боковые границы поля диафрагмирования должны на одинаковое расстояние отстоять отголовок бедренной кости и вертлужных впадин. Сверху и снизу поле диафрагмирования поля должно захватывать тело и верхние ветви лобковой кости, и седалищные бугристости. Параметры экспозиции.• Хорошо демонстрируются тело и верхние ветви лобковых костей, без переэкспонирования ветвей седалищной кости. • Четкие контуры костей и отчетливо видимая трабекулярная структура лобковой и седалищной костей указывают на отсутствие движения при экспозиции.

1 Long BW, Rafert JA: Orthopaedic radiography, Philadelphia, 1995, WB Saunders.

Нижняя часть тела седалищной

Нижняя ветвь лобковой кости Ветвь

кости седалищная бугристость

Рис. 7-45.Анатомическая схема таза в задней аксиальной проекции выхода из таза

Диафрагмирование.Диафрагмируйте с четырех сторон близко к области интереса.

Дыхание.Пациент должен задержать дыхание во время экспозиции.

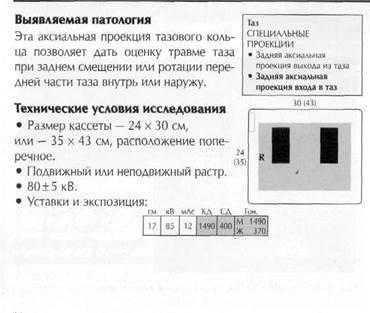

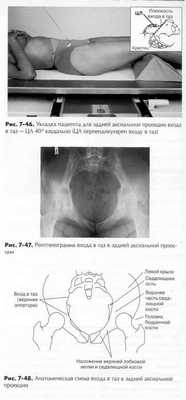

ЗАДНЯЯ АКСИАЛЬНАЯ ПРОЕКЦИЯ ВХОДА В ТАЗ 1 : ТАЗ

Радиационная защита ж | р

Использование гонадной защиты для мужчин возможно, если при этом не будут закрыты важные рентгеноанатомические структуры таза.

Пациент лежит на спине, под голову кладется подушка. Ноги пациента вытянуты, для удобства под колени пациента ставят опору.

• Срединная сагиттальная плоскость выравнивается по ЦЛ
и средней линии стола и/или кассеты.

• ЦЛ наклонен каудально на 40° (почти перпендикулярен плос
кости входа в таз).

• ЦЛ направлен к точке средней линии, соединяющей обе
ВППО.

• Минимальное РИП составляет 100 см.
Диафрагмированиевыполняется с четырех сторон близко к
области интереса.

Критерии оценки рентгенограммы Видимые анатомические структуры.* Эта аксиальная проекция хорошо демонстрирует тазовый пояс или вход в таз (верхнюю апертуру) в целом.

Укладка.• Об отсутствии ротации свидетельствует полная видимость обеих подвздошных остей, одинаковых по размеру и форме.

Диафрагмирование и ЦЛ.• О правильности угла и направления ЦЛ свидетельствует наложение друг на друга переднего и заднего отделов тазового кольца. • С центром поля диафрагмирования должен совпадать центр входа в таз. • Боковые края поля диафрагмирования должны быть равными с обеих сторон от головок бедренных костей и вертлужных впадин. Сверху и снизу поле диафрагмирования должно захватывать крылья и симфиз.

Параметры экспозиции.• Оптимальная экспозиция демонстрирует наложенные друг на друга передний и задний отделы тазового кольца. Обычно имеет место переэкспонирование боковых сторон крыла. Четкие контуры костей и отчетливая трабекулярная структура лобковой и седалищной костей указывают на отсутствие движения во время экспозиции.

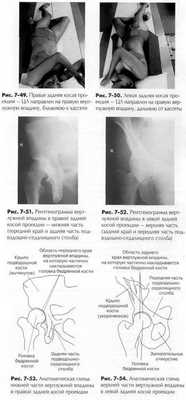

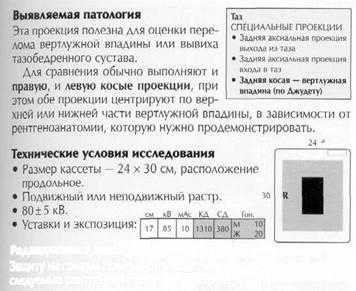

ТЛУЖНАЯ ВПАДИНА

По Джудету

Радиационная защита мкГр

Защиту на гонады помещают очень точно, чтобы не закрыть исследуемые рентгеноанатомические структуры.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

Папиллярные узоры пальцев рук - маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.

© cyberpedia.su 2017-2020 - Не является автором материалов. Исключительное право сохранено за автором текста.
Если вы не хотите, чтобы данный материал был у нас на сайте, перейдите по ссылке: Нарушение авторских прав. Мы поможем в написании вашей работы!

Рентген таза у женщин, мужчин и детей

Весь контент iLive проверяется медицинскими экспертами, чтобы обеспечить максимально возможную точность и соответствие фактам.

У нас есть строгие правила по выбору источников информации и мы ссылаемся только на авторитетные сайты, академические исследовательские институты и, по возможности, доказанные медицинские исследования. Обратите внимание, что цифры в скобках ([1], [2] и т. д.) являются интерактивными ссылками на такие исследования.

Если вы считаете, что какой-либо из наших материалов является неточным, устаревшим или иным образом сомнительным, выберите его и нажмите Ctrl + Enter.

Рентгенография как метод визуализации различных структур организма, включая рентген таза, имеет решающее значение для выявления и правильной диагностики повреждения, заболевания или патологии, а также отслеживания результатов их лечения. [1]

Показания

Необходимость в рентгенологическом обследовании данной анатомической области возникает у поступающих в отделения неотложной помощи пациентов с тяжелыми травмами (в результате ушиба, падения, ДТП и др.) и подозрением на перелом/трещину костей таза (подвздошной, тазовой, лобковой, седалищной); перелом тазового кольца, вертлужной впадины или крестца; вывих или перелом тазобедренного сустава. [2]

Также рентген помогает выявить причины:

и суставах, в том числе, обусловленные поражением костей и дегенеративными заболеваниями, а также воспалением крестцово-подвздошного сочленения - сакроилеитом; , включая хроническую тазовую боль; ; .

Для определения состояния костных тканей и выявления их деструктивных изменений проводится рентген таза при пролежнях, которые у лежачих пациентов образуются над крестцом, копчиком, седалищной костью или большим вертелом. Особенно опасны пролежни из-за инфекционного поражения ткани подлежащих костей с развитием остеомиелита. Но рентгенологическая диагностика остеомиелита, как правило, выявляет повреждение кости на поздних стадиях патологического процесса. Поэтому в данном случае более информативной является МРТ, которая позволяет получать детальные изображения и костей, и окружающих мягких тканей.

Выявить более поздние стадии кисты, опухоли и инфекции костей таза может рентген органов малого таза (pelvis minor) - полости таза ниже краев тазовых костей, в которой расположены мочевой пузырь и прямая кишка.

Подготовка

Как правильно подготовиться к рентгену костей таза? На нескольких дней нужно отказаться от употребления содержащих клетчатку продуктов, которые провоцируют повышенное образование кишечных газов. Последний прием пищи должен быть не менее, чем за 10-12 часов до процедуры, утром положено делать очистительную клизму.

А при запорах чистка кишечника перед рентгеном таза проводится с помощью слабительных средств, которые принимают в течение трех-четырех дней до посещения рентгенологического кабинета.

Техника проведения рентгена таза

Непосредственно перед просвечиванием верхняя часть брюшной полости пациента защищается от рентгеновских лучей свинцовыми пластинами.

Рентген костей таза и тазобедренных суставов может проводиться в трех проекциях: переднезадней (ПЗ), заднепередней (ЗП) и латеральной (боковой). На снимке спереди видны тазовые кости от верхней части гребня подвздошной кости до проксимального отдела диафиза бедренной кости, лобковая и седалищная кости, тазобедренный сустав, запирательные отверстия, большие вертелы проксимального отдела бедра в профиль.

На снимке сбоку визуализируется крестец, копчик, пояснично-крестцовый переход, наложенные друг на друга бедренные кости и верхняя часть бедра.

Что показывает рентген таза?

Визуализируя гребень подвздошной кости, крестец, подвздошно-крестцовые сочленения, большое тазовое кольцо, лобковую и седалищную кости, проксимальный отдел бедра, рентген таза может показать: анатомические нарушение формы таза или тазобедренного сустава; переломы таза; перелом, вывих или артрит тазобедренного сустава; опухоли костей таза (остеосаркомы).

Рентген признаки перелома таза см. подробнее в публикации Рентген признаки повреждений костей и суставов

Кроме того, рентген таза женщины визуализирует находящиеся в малом тазу матку и ее шейку, фаллопиевы трубы и яичники, то есть органы женской репродуктивной системы. А рентген таза мужчины показывает на снимке предстательную железу и семенные железы (пузырьки). Но для диагностической визуализации перечисленных органов малого таза, а также мочевого пузыря используется ультразвуковое исследование, в частности: абдоминальное УЗИ органов малого таза и матки, трансвагинальное УЗИ матки, допплерография маточных труб, УЗИ и трансректальное ультразвуковое исследование (ТРУЗИ) простаты, УЗИ мочевого пузыря. А для обследования прямой кишки существуют эндоскопические методы - ректоскопия и колоноскопия.

Противопоказания к проведению

Противопоказан рентген таза при беременности, в том числе, на ранних сроках; рентген таза ребенка - до достижения 14-ти лет (используются другие методы диагностической визуализации).

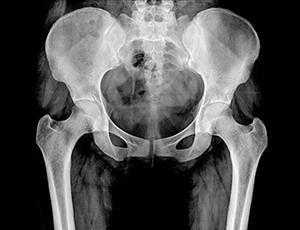

Рентген костей таза

Таз представляет собой часть скелета, которая расположена в основании позвоночного столба. Он не только является опорой для внутренних органов, но и обеспечивает фиксацию к туловищу ног. Именно поэтому его здоровье играет немаловажную роль, а рентген костей таза является неотъемлемой составляющей диагностики при заболеваниях и травмах этой области.

Он является диагностическим высокоинформативным методом, позволяющим получить данные о состоянии костных структур и суставов таза, определить повреждения и патологии мягких тканей и внутренних органов. Рентгенографию широко применяют в поликлиниках, поэтому она является доступным методом, в том числе и в ценовом плане. Пройти рентген костей малого и большого таза можно в диагностическом центре многопрофильной клиники ЦЭЛТ. Мы располагаем современным оборудованием, а наши специалисты практикуют индивидуальный подход, что неизменно позволяет добиваться высокого качества рентгенографических снимков.

Диагностику проводят исключительно по назначению врача при наличии клинических проявлений, которые свидетельствуют о следующих патологических изменениях тазовых костей:

Трещины, гематомы, ушибы, переломы, вывихи;
Снижение плотности костных структур (остеопороз);
Аномалии развития;
Подвывихи и вывихи бёдер;
Поражения суставов инфекционной природы, а также вследствие нарушения обменных процессов организма;
Новообразования добро- или злокачественной природы;
Метастатические очаги при новообразованиях, расположенных в других местах;
Оценка эффективности лечебной тактики и необходимости её коррекции.

Современная медицина выделяет ряд состояний, при которых проведение рентгенографических исследований не рекомендуется. К ним относят:

Беременность и период грудного вскармливания у женщин;
Большую дозу облучения, полученную за последний год;
Возраст пациента до 15-ти лет;
Тяжёлое состояние пациента.

Несмотря на безопасность современных методик, принято считать, что даже минимальная доза облучения способна оказать негативное воздействие на пациентов, вышеперечисленных групп. В то же время при крайней необходимости (если это жизненно важно) рентгенографию всё же проводят.

Подготовка к рентгену костей таза

Подготовка к проведению процедуры требует от пациента исключения из рациона продуктов, способствующих газообразованию, проведению очистительной клизмы или приёму энтеросорбентов. Подготовительные мероприятия начинают за 72 часа до проведения диагностики. На этот период времени из рациона исключают молочные продукты, бобовые, свежие овощи и фрукты, а также чёрный хлеб. Диагностику проводят натощак: между последним приёмом пищи и процедурой должно пройти не менее двенадцати часов. Очистительную клизму делают вечером перед днём, когда будет проводиться исследование, и при необходимости — за два часа до него.

Рентген тазобедренного сустава в двух проекциях

Наиболее информативные методы инструментальной диагностики суставных и костных патологий - визуализация, а самый доступный из них - рентген тазобедренного сустава.

Простое рентгенографическое исследование является фундаментальным подходом к диагностике и принятию решения о лечении тазобедренного сустава. [1]

Направляя пациента на рентгенографию, травматолог, ортопед, хирург или ревматолог имеют возможность оценить состояние структур данного костного сочленения.

Наиболее распространенные показания к проведению рентген-диагностики тазобедренных суставов касаются:

травматических повреждение тазобедренной области, в частности, переломов шейки бедра;
врожденного вывиха или дисплазии тазобедренных суставов; ;
артрита, артроза тазобедренного сустава, деформирующего артроза или коксартроза;
коксита (воспаления тазобедренного сустава);
некроза головки бедренной кости;
остеоартрита, остеомиелита и остеохондроматоза;
суставных кист и других образований;
затронувшего суставы костного туберкулеза.

В принципе, жалобы пациента на ощущаемые боли в тазобедренном суставе считаются достаточным поводом для назначения рентгенографии - чтобы установить их точную причину. Если перечисленные выше заболевания и состояния отсутствуют, в протоколе (описании) рентгеновского снимка будет указано, что рентген в норме. Это означает, что полученные изображения всех суставные элементы не имеют анатомических нарушений, подробнее см. - Тазобедренный сустав

Рентген тазобедренных суставов у детей проводится по строгим показаниям - только после достижения ребенком девяти месяцев. Основной патологией является врожденный вывих бедра. Кроме того, рентген может назначаться при боли в тазобедренном суставе у детей разного возраста.

Для проведения рентгенографии подготовка заключается в ограничении приема пищи, вызывающей метеоризм, и очищении кишечника (с помощью клизмы) - за несколько часов до посещения рентгенкабинета.

Непосредственно перед началом процедуры на пациента надевают защиту - в виде специальных экранирующих покрытий, которые предотвращают проникновение рентгеновского облучения в другие части тела и внутренние органы.

К кому обратиться?

Техника проведения рентгена тазобедренного сустава

Стандартизированная техника проведения рентгенографии мало зависит от используемого метода - аналогового или цифрового. Если в первом случае процедура длится около 10 минут, и снимок получают на пленке, то при втором методе время сокращается вдвое, а изображение может быть в двух форматах, в том числе цифровом.

Максимальную визуальную информацию дает рентген тазобедренного сустава в двух проекциях: в прямой проекции (или фронтальной), получаемой фокусировкой рентгеновской трубки перпендикулярно плоскости тела - спереди или сзади, и аксиальной (поперечной или горизонтальной плоскости), фиксирующей элементы сустава сверху вниз - вдоль бедренной кости. Также снимок может делаться при боковой проекции, то есть пациент должен лечь на бок, согнув ногу в коленном и тазобедренном суставах.

При обычной рентгенографии обычно делается переднезадняя и боковая рентгенограмма бедра. Переднезадняя рентгенограмма бедра включает изображения обеих сторон бедра на одной и той же пленке и выступает в направлении середины линии, соединяющей верхнюю часть лобка симфиза и передне-верхнюю подвздошную ость; расстояние между рентгеновской трубкой и пленкой должно составлять 1,2 метра. Если рентгенограммы переднезаднего бедра сделаны в положении лежа на спине, одной из наиболее распространенных ошибок является искажение изображения при повороте бедра снаружи.

Таким образом, либо обе коленные чашечки должны быть направлены вперед, либо нижние конечности должны быть повернуты внутрь на 15-20 ° для приспособления бедренной антиверсии на рентгенограммах переднезаднего бедра.

Если проводится рентген тазобедренных суставов по Лаунштейну (Лауэнштейну), то положение пациента выглядит так: лежа на спине, одна нога в колене сгибается (под углом 30, 45 или 90°), при этом ее ступня опирается на голень выпрямленной ноги; бедро согнутой конечности максимально отводится в сторону так, чтобы тазобедренный сустав занял позицию наружной ротации (то есть головка бедренной кости проворачивается в вертлужной впадине).

Следует иметь в виду, что рентген костей таза и тазобедренных суставов у детей раннего возраста не показывает точных очертаний суставных структур, так как их основная ткань - хрящевая, которую рентгеновские лучи не отображают. Поэтому интерпретацию полученной рентгенограммы - с определением смещения головки бедренной кости по отношению к вертлужной впадине тазовой кости - проводят с помощью накладывания на снимок специальной сетки, основные и вспомогательные линии которой соответствуют анатомически нормальному расположению структур сустава. Используя данные линии, измеряются различные параметры, в том числе центр вертлужной впадины и степень наклона ее крыши (ацетабулярный угол), угол отклонение шейки бедра вперед и т.д.

А если возникает подозрение на нарушение развития ядер окостенения (особенно у недоношенных младенцев) полутора-двухмесячному ребенку следует делать ультразвуковое исследование тазобедренного сустава.

Читайте также:
