УЗИ при дефиците проксимального отдела бедра у плода

Добавил пользователь Владимир З.
Обновлено: 14.12.2024

Дисплазия тазобедренных суставов является частным вариантом дисплазии соединительной ткани и одним из самых распространенных заболеваний костно-мышечной системы у детей, в основе которого лежат механизмы генетически обусловленной неполноценности компонентов тазобедренного сустава. Проведен анализ условий формирования проксимального отдела бедренной кости у детей при дисплазии. Главным рентгеноанатомическим проявлением дисплазии тазобедренного сустава является нарушение нормальной конгруэнтности суставных поверхностей (вертлужной впадины и головки бедра) вследствие их сформированных дефектов. Приведены результаты изучения генетических, биомеханических факторов как основных условий формирования торсионно-вальгусной деформации проксимального отдела бедренной кости. Генетические мутации в соединительной ткани, возникающие при дисплазии, способствуют нарушению первоначальной структуры сустава, увеличивая его склонность к анатомическим деформациям как вертлужной впадины, так и проксимального отдела бедра. Несмотря на общие выявленные закономерности биомеханики, имеются различия действия сил в каждом тазобедренном суставе у всех индивидуумов, что связано с уникальными особенностями анатомии, состоянием мышечной ткани и уровнем тренированности мышц, образа жизни.

1. Абакумова Л.Н. Клинические формы дисплазии соединительной ткани у детей. Учебное пособие. СПб.: 2006. — 36 с.

2. Демин В.Ф., Ключников С.О., Ключникова М.А. Значение соединительнотканных дисплазий в патологии детского возраста. Вопросы современной педиатрии. 2005; № 1. — С. 50-56.

4. Котельников Г.П., Миронов С.П., Мирошниченко В.Ф. Травматология и ортопедия: Учебное пособие. М.: Гэотар-Медиа; 2006. — 397 с.

5. Макушин В.Д., Тепленький М.П. Рентгенологическая классификация врожденной дисплазии тазобедренного сустава. Гений ортопедии. 2010; № 2: 103-108.

6. Поздникин Ю.И., Камоско М.М., Краснов А.И., Волошин С.Ю., Поздникин И.Ю., Басков В.Е. и др. Система лечения дисплазии тазобедренного сустава и врожденного вывиха бедра как основа профилактики диспластического коксартроза. Травматология и ортопедия России. 2007. — № 3. — С. 63-71.

7. Скворцов Д.В. Диагностика двигательной патологии инструментальными методами: анализ походки, стабилометрия. М.: МБН. 2007. — 640 с.

8. Соколовский О.А. Обоснование современных реконструктивно-восстановительных вмешательств при дисплазии тазобедренного сустава у подростков: Автореф. дис. … д-ра мед. наук. Минск; 2005. — 37 с.

9. Andren L, Borglin NE: A disorder of oestrogen metabolism as a causal factor of congenital dislocation of the hip. Acta Orthop Scand. 1960; № 30: Р. 169-171.

10. Antolic V., Kralj-Iglic V., Iglic A., Pompe B. Hip biomechanics in orthopaedic clinical practice. J. Cellular&Molecular biology letters. 2002; № 7(2): Р. 311-315.

11. Bergmann G, Graichen F, Rohlmann A. Hip joint contact forces during stumbling. Lang Arch Surg. 2004; № 389(1): Р. 53-59.

12. Burr D.B., Gerven D.P-V., Gustav B.L. Sexual dimorphism and mechanics of the human hip: a multivariate assessment. Am J Phys Anthropol. 1977; № 47(2): Р. 273-278.

14. Carter, C.O., Wilkinson, J.A. Genetic and environmental factors in the aetiology of congenital dislocation of the hip. Clin. Orthop. Rel. Res. 1964; № 33. — Р. 119-128.

15. Forst J, Forst C, Forst R, Heller KD: Pathogenetic relevance of the pregnancy hormone relaxin to inborn hip instability. Arch Orthop Traum Surg. 1997; № 116. — Р. 209-212.

16. Gulati V., Eseonu K., Sayani J., Ismail N., Uzoigwe C., Choudhury M-Z. et al. Developmental dysplasia of the hip in the newborn: a systematic review. World J Orthop. 2013. — № 4(2). — Р. 32-41.

17. Hensinger RN: Congenital dislocation of the hip: Treatment in infancy to walking age. Orthop Clin North Am. 1987; № 18. — Р. 597-616.

18. Maheshwari R., Madan S.S. Pelvic osteotomy techniques and comparative effects on biomechanics of the hip: a kinematic study. Orthopedics. 2011; № 34. — Р. 821-826.

19. Mavcic B., Iglic A., Kralj-Iglic V., Brand R.A., Vengust R. Cumulative hip contact stress predicts osteoarthritis in DDH. Clin Orthop Rel Res. 2008; 466: 884-891.

20. Mavcic B., Pompe B., Antolic V., Daniel M., Iglic A., Kralj-Iglic V. Mathematical estimation of stress distribution in normal and dysplastic human hips. J Orthop Res. 2002; № 20. — Р. 1025-1030.

21. Onyekwelu I, Goldring M.B., Hidaka C. Chondrogenesis, joint formation, and articular cartilage regeneration. J Cell Biochem. 2009; № 107(3). — Р. 383-392.

22. Pekmezci M, Yazici M. Salter osteotomy: an overview. Acta Orthop Traumatol Turc. 2007; № 41(Suppl 1). — Р. 37-90.

23. Pompe B., Antolic V., Mavcic B., Iglic A., Kralj-Iglic V. Hip joint contact stress as an additional parameter for determining hip dysplasia in adults: Comparison with Severin’s classiﬁcation. Med Sci Monitor. 2007; № 13. — Р. 215-219.

25. Rouault K., Scotet V., Autret S., Gaucher F., Dubrana F., Tanguy D. et al. Do HOXB9 and COL1A1 genes play a role in congenital dislocation of the hip? Study in Caucasian population. Osteoarthritis and Cartilage. 2009; № 17. — Р. 1099-1105.

26. Thomas S.R., Wedge J.H., Salter R.B. Outcome at forty-five years after open reduction and innominate osteotomy for late-presenting developmental dislocation of the hip. J Bone Joint Surg Am 2007; № 89. — Р. 2341-2350.

27. Tillmann B: Embryonic development of the hip joint. Z Orthop Ihre Grenzgeb.1990; № 128. — Р. 338-340.

28. Tukenmez M, Tezeren G. Salter innominate osteotomy for treatment of developmental dysplasia of the hip. J Orthop Surg. 2007; № 15. — Р. 286-290.

29. Vengust R., Daniel M., Antolic V., Zupanc O., Iglic A., Kralj-Iglic V. Biomechanical evaluation of hip joint after Salter innominate osteotomy: a long-term follow-up study. Arch Orthop Trauma Surg. 2001; № 121. — Р. 511-516.

31. Wynne-Davies R: Acetabular dysplasia and familial joint laxity: Two etiological factors in congenital dislocation of the hip. J Bone Joint Surg Br. 1990; № 52. — Р. 704-716.

32. Zervas HZ, Constantopoulos C, Theodorou SD, Toubis M, Fessas PH. HLA antigens and congenital dislocation of the hip. Tissue Antigens. 1983; № 22. — Р. 295-297.

33. Zupanc O., Križancic M., Daniel M., Mavcic B., Antolic V., Iglic A. et al. Shear stress in epiphyseal growth plate is a risk factor for slipped capital femoral epiphysis. J Pediatr Orthoped. 2008; № 28. — Р. 441-445.

Дисплазия тазобедренного сустава (ДТС) является одним из самых распространенных заболеваний костно-мышечной системы у детей, в основе которого лежат механизмы генетически обусловленной неполноценности компонентов тазобедренного сустава (ТБС) [4, 6, 16]. Манифестация ДТС различна и обусловлена генетической природой изменений различных типов соединительной ткани (хрящевой, костной, опорной) [1, 2, 3]. Актуальность ДТС в настоящее время несомненна, в пользу данного факта свидетельствуют неутешительные прогнозы в отношении распространенности диспластического коксартроза во взрослой мировой популяции и постоянный рост рынка эндопротезов ТБС. Конкретные этиологические факторы обязательного развития ДТС в настоящее время не выявлены, что свидетельствует о мультифакториальной природе заболевания. Однако исследования с экспериментальной доказательной базой некоторых врачей-ортопедов и ученых [27] определили ряд условий, способствующих реализации клинической его картины: генетическая предрасположенность отдельных семей [31], ягодичное предлежание плода, женский пол [17], неблагоприятные факторы при вынашивании плода [9]. Кроме того, в крови детей с ДТС также отмечали повышенное содержание гормона релаксина (предполагается его ответственность за развитие слабости капсульно-связочного аппарата) [15].

Цель

Проанализировать условия формирования проксимального отдела бедренной кости у детей при дисплазии.

Методы

В обзоре рассматриваются исследования авторов, посвященные изучению роли генетических факторов в развитии ДТС, а также биомеханические условия развития торсионно-вальгусной деформации проксимального отдела бедренной кости (ТВД ПОБК).

Результаты

В основе всех проявлений ДТС ключевая роль принадлежит генетическим изменениям нативной структуры опорной соединительной ткани (кость, хрящ, капсула и связки), что констатировано рядом исследований. Так, Zervas и соавт. (1983) выявили несколько примеров фамильной ДТС, возникших в результате транслокации хромосом, кодирующих структуру гиалинового хряща [32]. В свою очередь Carter&Wilkinson (1992) предположили наличие, возможно, двух групп генов, ответственных за проявления ДТС. Так, первая группа генов кодировала диспластические изменения вертлужной впадины, а вторая группа - слабость капсульно-связочного аппарата сустава [14].

Wynne-Davies с соавт. [31], предположили существование наследственно обусловленной группы множества генетических аллелей, ответственных за недоразвитие костных компонентов ТБС. В том числе они были ответственны за латентные варианты течения заболевания, диагностированные в позднем возрасте. Другая группа генетических аллелей, обусловливающих слабость капсулы и связок сустава, ответственна за случаи развития ДТБС у детей до 1 года.

В настоящее время раскодированы некоторые мутации в генах коллагена I и II типов (COL1A1, HOXB9, COL2A1), а также минорных коллагенов и протеогликанов, которые обусловливают диспластичность сустава, слабость капсульно-связочного аппарата [25, 21].

Сущность генетических изменений сводится к нарушению функций нормальной костной, хрящевой и связочной соединительной ткани. Так, мутации генетических локусов коллагена I типа отвечают за потерю прочности, опорности суставных поверхностей, также нарушают пролиферацию и дифференцировку нормальных остеобластов и остеокластов, вследствие чего происходит недоразвитие костных компонентов ТБС, нарушение процессов обызвествления хрящевой модели. Данные нарушения обусловливают недоразвитие вертлужной впадины, ее малую глубину. Проксимальный отдел бедра также претерпевает значительные изменения: потеря прочности и опороспособности вызывает размягчение в ростковых зонах эпифиза с его последующей деформацией в виде удлинения и вальгизации шейки, а также формированием торсионно-вальгусных деформаций.

Мутации коллагена II типа и базовых протеогликанов в гиалиновом хряще снижают его прочность, способность к обратимым изменениям, гидратированности. Все это предрасполагает к потере функциональности хрящевых поверхностей ТБС, а также способствует развитию дистрофических изменений в хрящевой губе, снижению контактности головки бедра и вертлужной впадины. Это приводит к соскальзыванию головки бедра по мелкой впадине, а также косвенно стимулирует удлинение шейки.

Весь организм человека зависит от законов физики, поэтому различные силы тяжести и линии контактного стресса на тазобедренный сустав формирует его уникальную форму. Ребенок, вставший на ноги и начавший ходьбу, принципиально изменяет распределение нагрузки на проксимальный отдел бедра. Именно этот новый биомеханический статус формирует окончательный тип диспластической деформации (торсионно-вальгусная деформация проксимального отдела бедренной кости). В многочисленных литературных источниках даны объяснения тем или иным изменениям, происходящим при формировании проксимального отдела бедра [24, 13].

Так, эксперименты некоторых авторов [10] рассматривают ТВД ПОБК как неудачный результат соотношения биомеханических параметров (силовых линий нагрузки и нагружаемых поверхностей проксимального отдела) с использованием индекса стресса сустава. Данные ученые с 1993 г. занимались конструированием модели силовых линий в ТБС, с помощью которой доказали важное значение нарушения статико-кинематической функции при дисплазии [10, 20, 19, 33].

Клиническая апробация данной модели показала, что пиковое напряжение на область головки бедра при ДТБС гораздо выше, нежели в норме [29]. Индекс пикового напряжения (рис. 1) в области латеральной части впадины негативный в норме и позитивный в диспластичном ТБС [23].

Рис. 1. Линии напряжения во фронтальной поверхности, длина линий отражает степень стресса: А - площадь нагрузки головки ТБС в норме; В - площадь нагрузки головки бедра при дисплазии

Однако не только изменение линий напряжения играет важную роль в появлении деформаций ПОБ. Традиционными биомеханическими моделями, показывающими изменение ТБС при дисплазии, являются двумерные модели-схемы с расчетом сил напряжений [7, 12]. Именно дисбаланс сил напряжений при дисплазии, которые зависят от состояния мышц-абдукторов и массы тела, является решающим в формировании ТВДБ ПОБК.

Согласно данной модели вес тела человека равномерно распределен на обе нижние конечности (рис. 2). Центр тяжести расположен между ТБС, его сила равномерно воздействует на них (вектора силы тяжести вертикальны и проходят через центр головки бедра). Стабильность и центрация головки в ТБС обеспечиваются взаимодействием противоположно направленных сил. Сила тяжести, направленная вниз, - вектор К (определяется массой тела человека и величиной рычага а - расстояние от общего центра массы до центра вращения головки) создает вращательный момент вокруг центра головки. Противодействующая сила (момент противодействия М) создается мышцами-абдукторами. Сила мышц-абдукторов дополнительно создает обратный вращательный момент вокруг центра головки, который уступает по силе и рычагу вектору К.

Рис. 2. Двумерная модель расчета напряжений в ТБС: моменты сил, действующих на нормальный ТБС (пояснение в тексте)

Таким образом, для поддержания стабильности в нормальном ТБС сила мышц-абдукторов должна быть кратной массе тела. Величина действующих сил в ТБС зависит от соотношения моментов сил а/b, т.е. момента силы, создаваемого весом человеком и рычагом а, и моментом силы мышц-абдукторов - вектор b [12, 11]. При ДТС принципиальными моментами являются нарушение биомеханики в суставе и перераспределение сил, обеспечивающих центрацию головки и стабильность в ТБС (рис. 3).

а) б)

Рис. 3. Распределение сил напряжений в нормальном ТБС (а) и при ТВД ПОБ (б), где S - сила трения, D - сила сжатия, Z - сила напряжения, h - плечо момента сил абдукторов; M - момент сил мышц-абдукторов; K - сила тяжести массы тела; R - результирующая сила (Maquet, 1985; Pauwels, 1973)

При ТВД ПОБК плечо h момента сил мышц-абдукторов M короче, чем в нормальном ТБС (рис. 3 а). Таким образом, мышечное усилие в диспластичном суставе должно быть больше для поддержания баланса и противодействия силе К, также сила абдукторов М приближена к вертикали при вальгизации шейки бедра. В результате угол, образованный векторами сил К и М, становится более острым, что удлиняет вектор результирующей R. Результирующая оказывает большее воздействие на край вертлужной впадины (рис. 3 б), что снижает площадь распределения нагрузки в диспластичном ТБС на единицу поверхности впадины и суставной губы, концентрируя отдельные силы напряжения точечно по суставным образованиям, провоцируя артрит. Однако при ТВД ПОБК вектор результирующей R направлен ближе к оси шейки, что создает условия для преобладания сил сжатия в проксимальном отделе бедра.

В большинстве случаев при упоминании «дисплазия тазобедренных суставов» многочисленные авторы подразумевают ацетабулярную дисплазию [8, 30, 22, 28, 18, 26], уделяя скромное внимание деформации проксимального отдела бедра (ПОБК). Однако ряд исследований, посвященных проблеме ДТС у детей, обнаруживает большое количество случаев «дисплазии бедра». Так, В.Д Макушин с соавт. (2010) при изучении 859 суставов у детей отметил суставы с преобладанием бедренного компонента патологии в 72,1% случаев (619 суставов), в то время, как ацетабулярная дисплазия отмечена в 27,9% случаев (240 суставов) [5]. ТВД ПОБК является одним из компонентов диспластичного сустава, которая, на наш взгляд, заслуживает отдельного внимания.

Заключение

Таким образом, генетические мутации в соединительной опорной ткани, возникающие при дисплазии, способствуют нарушению первоначальной структуры сустава, увеличивая его склонность к анатомическим деформациям как вертлужной впадины, так и проксимального отдела бедра. Данные изменения особенно хорошо заметны при возрастающей роли биомеханического фактора (ходьба), факторов окружающей среды. Несмотря на общие выявленные закономерности биомеханики, имеются различия действия сил в каждом ТБС у всех индивидуумов, что связано с уникальными особенностями анатомии, состоянием мышечной ткани и уровнем тренированности мышц, образом жизни (повышенными физическими нагрузками и т.д.). Особая роль при ДТС принадлежит ТВД ПОБК как фактору, определяющему нестабильность ТБС за счет не только костно-хрящевых структур, но и мягкотканых компонентов.

Рецензенты:

Норкин И.А. д.м.н., профессор, директор ФГБУ «Саратовский научно-исследовательский институт травматологии и ортопедии» Минздрава России, г. Саратов;

Пучиньян Д.М., д.м.н., профессор, главный научный сотрудник отдела фундаментальных и клинико-экспериментальных исследований ФГБУ «Саратовский научно-исследовательский институт травматологии и ортопедии» Минздрава России, г. Саратов.

УЗ-анатомия и нормативные показатели гемодинамики тазобедренного сустава у детей

Одним из патогенетических механизмов развития диспластических заболеваний тазобедренных суставов являются сосудистые нарушения. В результате исследований, проведенных авторами статьи, были установлены нормативные возрастные параметры УЗ-анатомии и оценены показатели гемодинамики тазобедренного сустава у здоровых детей. Сочетание ультразвуковой диагностики с допплерографической оценкой регионального кровотока признано высокоинформативным методом исследования тазобедренных суставов.

КЛЮЧЕВЫЕ СЛОВА: лучевая диагностика, тазобедренный сустав, суставы у детей, педиатрия

Рис. 2. Эхограмма ребенка А., 1 мес. УЗИ передним доступом. Продольное сканирование. Головка бедренной кости

Рис. 3. Эхограмма ребенка Р., 2 года. УЗИ передним доступом. Продольное сканирование: а - эпифиз бедренной кости; б - зона роста бедренной кости

Рис. 4. Эхограмма ребенка М., 3,5 мес. УЗИ передним доступом. Продольное сканирование. Измерение ШКР и ППМ

Рис. 5. Эхограмма ребенка М., 3 года. УЗИ передним доступом. Поперечное сканирование. Капсула тазобедренного сустава

Таблица 5. Динамика изменений гемодинамических показателей в огибающих сосудах в зависимости от возраста ребенка

Таблица 6. Динамика изменений гемодинамических показателей в шеечной артерии и артерии зоны роста в зависимости от возраста ребенка

Рис. 6: а - режим ЭДК, кровоток в шеечной артерии, кровоток в головке бедренной кости, огибающих сосудах бедра; б - режим ЦДК, кровоток в проекции круглой связки

Диспластические заболевания тазобедренного сустава являются одной из самых распространенных ортопедических патологий детского возраста [1]. Кроме того, несмотря на корректно проведенное лечение, сохраняется большое число взрослых пациентов с деформирующим коксартрозом как исходом заболевания [2]. В этой связи поиск наиболее информативного метода диагностики до сих пор остается актуальной проблемой.

Тазобедренный сустав - анатомически сложная зона для визуализации. Ранее для диагностики дисплазии тазобедренного сустава использовался метод рентгенографии, дававший необходимую информацию об изменении костных структур. Однако оценка истинной формы, размеров и контуров вертлужной впадины, состояния проксимальной метафизарной ростковой зоны бедренной кости детей первых месяцев жизни долгие годы была невозможной. В последнее время детям первого года жизни проводится скрининговое ультразвуковое исследование тазобедренных суставов латеральным доступом. Известно, что одним из патогенетических механизмов развития заболевания являются сосудистые нарушения. Именно поэтому важной представляется оценка кровообращения в данной области с применением неинвазивных методик.

Ультразвуковое допплеровское исследование дает возможность оценить степень сосудистых изменений в области тазобедренного сустава [3]. Метод позволяет дополнить первичную диагностику патологического процесса, а также осуществлять мониторинг на этапах лечения. В настоящее время допплерографические методики, как правило, используются для диагностики поражения магистральных артерий [4, 5]. Данные о возрастных нормативных показателях кровотока сосудов, питающих тазобедренный сустав, ограниченны, а результаты их противоречивы [6, 7]. В связи с этим целью работы явилось установление возрастных параметров и соотношений в тазобедренном суставе у здоровых детей и допплерометрическая оценка регионального кровотока.

Материалы и методы исследования

Для решения поставленных задач был проведен анализ результатов обследования 98 пациентов без патологии тазобедренного сустава. Все обследованные дети были разделены по возрасту: 0-3 месяца, 3-6 месяцев, 6-12 месяцев, 1-3 года, 3-7 лет, 7-15 лет. Ультразвуковое исследование проводилось на аппаратах Logiq P5, Voluson E8 (GE) датчиками линейного сканирования с частотой 8,0-14,0 МГц. Комплексное ультразвуковое исследование состояло из серошкального сканирования, цветового и энергетического допплеровского картирования, импульсно-волновой допплерометрии. Предварительная подготовка при ультразвуковом исследовании тазобедренного сустава и прилегающих областей не проводилась.

У детей до года ультразвуковое исследование в В-режиме начиналось со стандартной методики Р. Графа. Далее использовался передний доступ, принятый у детей старшего возраста и взрослых. В В-режиме оценивались нерентгеноконтрастные структуры (хрящевой компонент головки бедренной кости, хрящевая часть крыши вертлужной впадины, суставная капсула и связочный аппарат) и структуры, окружающие головку. После оценки анатомических структур проводилась количественная и качественная оценка огибающих сосудов бедра, сосудов, питающих головку бедренной кости, круглую связку головки бедра, проксимальный отдел бедренной кости.

Диаметры огибающих сосудов бедра измерялись в режиме ЭДК. Анализировались следующие показатели: количество огибающих сосудов, систолическая и диастолическая скорость кровотока в них (Vs; Vd), индекс резистентности (IR); по этому же принципу были оценены сосуды, питающие шейку и головку бедренной кости, круглую вязку головки бедренной кости, а также сосуды, фиксируемые в капсуле. Статистическая обработка полученного материала проводилась методами вариационной статистики и корреляционного анализа (программа Statistica). Все данные представлены в виде M ± σ. Достоверными считались различия при p 0,05). Корреляция между этими показателями и возрастом пациентов оказалась прямой, слабой. Коэффициенты линейной корреляции Пирсона для этих показателей составили соответственно +0,22; +0,27 (p > 0,05).

1. Маркс В.О. Ортопедическая диагностика (руководство-справочник). Минск: Наука и техника, 1978. С. 355-421.

2. Chung S.M.K. The arterial supply of the developing proximal end of the human femur // J. Bone Joint Surgery. 1976. Vol. 58A. № 7. P. 961-970.

3. Малахов О.А. Нарушения развития тазобедренного сустава: клиника, диагностика, лечение: монография / О.А. Малахов, М.Б. Цыкунов, В.Д. Шарпарь. Ижевск: Удмуртский государственный университет, 2005. 308 с.

4. Lauritzen J. The arterial supply to the femoral head in children // Acta Orthop. Scand. 1974. Vol. 45. № 5. P. 724-736.

5. Meyers M.N., Downey N.T., Moore T.M. Determination of the vascularity of the femoral head with technetium 99m-sulphur-colloid // J. Bone Joint Surgery. 1977. Vol. 59A. P. 658-664.

6. Киргизов И.В., Куликов Н.Н., Синюк В.П., Шишкин И.А. Антикоагулянтная терапия в коррекции гемореологических показателей при болезни Пертеса у детей // Педиатрическая фармакология. 2010. № 1. С. 72.

7. Хисаметдинова Г.Р. Возможности ультрасонографии с допплерографией при болезни Пертеса, асептических некрозах головки бедренной кости другого генеза и транзиторном синовиите тазобедренного сустава у детей: Дисс. … канд. мед. наук. Челябинск, 2007. С. 71-79.

УЗИ плода: задачи, нормы и отклонения в трех триместрах

Все беременные женщины, вынашивая ребенка, должны пройти плановые ультразвуковые исследования плода в каждом из трех триместров. Это требование Министерства Здравоохранения Российской Федерации. УЗИ плода позволяет полностью контролировать состояние женщины и ребенка, при этом обследование абсолютно безопасно и наиболее информативно.

Прием гинеколога — 1000 руб. Комплексное УЗИ малого таза — 1000 руб. УЗИ при беременности — от 1300 руб. Прием по результатам УЗИ или анализов — 500 руб (по желанию)

Сроки плановых УЗИ во время беременности и показания для внеплановых обследований

Плановые скрининги плода проводятся в следующих рамках:

— с 10-й до 14-й недели. — с 20-й до 24-й недели. — с 30-й до 32-й недели.

Однако большинство женщин проходят процедуру чаще. Поводом для внескринингового УЗИ служат следующие причины.

До десяти недель:

Необходимость подтвердить факт беременности , определить срок.
Есть опыт невынашивания ребенка из-за выкидыша , привычных выкидышей , замерших беременностей .
Беременность состоялась с помощью использования вспомогательной репродуктивной технологии
Есть негативный опыт патологий плода в прошлом.
В семье была многоплодная беременность .
Определение маточной или внематочной беременности .

После первого УЗИ пройти внеплановое обследование нужно, если есть:

Тянущие боли в области детородных органов — внизу живота .
Наличие кровотечения или необычных выделений .
Несоответствующий данному периоду размер матки, слишком большой живот .
Подозрение на подтекающие околоплодные воды.
Необходимость контроля недостаточности (слабости) шейки матки.

Также обследоваться нужно, чтобы подтвердить или опровергнуть заключения врачей прошлых исследований на УЗИ, показавших патологии.

Общие показания для всех трех триместров:

Кровотечение, выделения.
Боли в животе.
Замеченный при осмотре ведущим гинекологом несоответствующий текущей неделе размер матки - тогда УЗИ необходимо, чтобы исключить неразвивающуюся беременность

Задачи УЗИ всего периода беременности

Главная задача УЗИ плода — контроль роста, развития и самочувствия малыша. Но в каждом триместре есть свои особенности и уточняющие задачи.

В первом триместре доктору необходимо:

Определить локацию плодного яйца. Если беременность окажется внематочной, потребуется срочная операция, иначе орган, где прикрепился эмбрион со временем лопнет. Женщина в этом случае как минимум лишится трубы, бывают и смертельные случаи.
Уточнить срок. Знание срока позволит рассчитать срок родов .
Узнать точное количество плодов. Это важно, так как многоплодная беременность часто протекает с патологиями и заканчивается ранними родами.
Проанализировать эксктракорпоральное кровообращение и вычислить индекс амниотической жидкости .
Диагностировать несоответствие нормам развития плода . В этот период можно отказаться от патологической беременности и сделать медикаментозный аборт или вакуумную аспирацию .

Во втором триместре на УЗИ плода гинеколог сможет:

Изучить особенности пуповины, ее петель и наличие обвитий.
Осмотреть околоплодные воды на предмет их количества и чистоты.
Исследование зрелость и текстуры детского места.
Детально диагностировать все сформировавшиеся органы плода, зафиксировать количество сердцебиений. .
Провести фетометрию плода в контексте текущего срока.
Определить положение плода.
Изучить подвижность плода.

При серьезных нарушениях развития, в этот период можно сделать хирургический аборт . По закону такая процедура доступна только по показаниям.

Третий триместр считается судьбоносным в плане качества родов. Используя ультразвук, гинеколог-акушер может:

Проконтролировать плацентарный кровоток и его влияние на развитие плода.
Констатировать размеры плода и их соответствие данному периоду.
Изучить локацию и «возраст» плаценты
Зафиксировать локацию плода относительно выхода матки
Рассмотреть наличие и количество обвитий плода пуповиной.
Выявить поздно появляющиеся патологии и текущие заболевания плода.
Определить состояние амниотической жидкости.
Изучить особенности строения и функционирования внутренних органов, в частности мозга и сердца.
Уточнить срок родов.

Полученная из УЗИ этого периода информация важна для определения возможных вариантов родоразрешения. При неправильном положении плода, доктор назначит кесарево сечение. При отслойке плаценты, угрозе удушения плода и т.д., могут проводиться искусственные ранние роды со стимуляцией процесса.

Подготовка к УЗИ плода, ход процедуры

Каких-то специальных действий от женщины для подготовки к исследованию ультразвуком не требуется, поскольку все внутренние органы смещены маткой и не мешают обзору. Но придерживаться нескольких рекомендаций для максимально комфортного самочувствия беременной придется.

Исключить пищу, богатую аллергенами за неделю до процедуры. Аллергия опасна не только для женщины — ее плохое самочувствие обязательно скажется и на поведении плода.
За пару дней нужно отказаться от жирной, жаренной, острой и соленой пищи. Эти продукты стимулируют отделение желчи и влияют на печень — она увеличивается в размерах.
За 24 часа не употреблять воду с газом и продукты, провоцирующие газообразование в кишечнике. Воздушные пузыри затрудняют обзор, искажая характеристики эхогенности .
Непосредственно перед УЗИ контролировать количество потребляемой пищи и жидкости, чтобы естественные позывы опорожнить кишечник и мочевой пузырь не стесняли беременную

Несоблюдение этих рекомендаций конечно влияет на полученные в процессе УЗИ результаты, но не так значительно, чтобы отказываться от диагностики, если вы съели накануне кусок мяса или выпили стакан газировки.

Процедура безболезненная. Как обычно, женщина ложится на спину на кушетке, специалист водит по смазанному минутой раньше необходимыми в качестве проводников гелями животу. Длится процедура в среднем от 10 минут до получаса.

Часто в первом триместре проводится трансвагинальное УЗИ - датчик с одетым на него презервативом вводят во влагалище беременной. Это не вызывает болезненных ощущений, процедура длится не более нескольких минут. Трансвагинальное УЗИ могут повторять во втором триместре, если необходимо детальное изучение шейки матки.

Что видно специалисту на УЗИ

Первый триместр

Первое плановое исследование ультразвуком является обязательной частью скрининга беременной и по закону должно проводиться не позже шестого дня тринадцатой недели. Глобально оно направлено на исключение патологий или факторов риска их появления. При подозрении на наличие каких-то отклонений, возникнувшем после УЗИ, может понадобиться дополнительное обследование амниотической жидкости или биопсия хориона.

В деталях исследование в первом триместре предоставляет такие фетометрические данные:

Размеры и вес плода, что подтверждает или опровергает предполагаемый срок. Во внимание берутся всего три величины: расстояние от головы до копчика (КТР), между теменными костями головы (БПР), обьем плодного яйца (ПЯ).
Данные о размере и строении головного мозга - симметричны ли его полушария, наличие необходимых структур.
Информацию о работе и строении сердца плода.
Развитие пищеварительной, нервной и сердечно-сосудистой систем в соответствии с текущей неделей беременности.
Нормально ли развиты конечности плода.
Наличие хромосомных аномалий типа синдрома Дауна и Эдвардса.

Второй триместр

Основная цель УЗИ с 20-й по 24-ю неделю - исследовать размеры и органы плода для исключения аномалий и отклонений в развитии, а также проконтролировать состояние органов беременной для избежания преждевременных родов. Полученные данные во многих случаях помогают сохранить беременность и наладить жизнедеятельность плода медикаментозным способом.

Локация и структура детского места. Специалисту видно предлежание, низкую локацию (в этих случаях требуется принятие мер) или нормальную. Уплотнения структуры последа (более 4,5 см) свидетельствует о водянке плода, диабете или конфликте резусов. Его толщина служит показателем зрелости - если она меньше 2 см, то диагностируют преждевременное старение, из-за чего плод недополучает необходимые ему питательные вещества. При отслойке плаценты женщину необходимо госпитализировать в срочном порядке.
Количество и чистота околоплодных вод. Их объем постоянно меняется и в случае подозрения на маловодие, необходимо проверять этот параметр на внеплановых УЗИ. Причиной недостаточного количества вод может быть их подтекание или отсутствие почек у плода. Многоводие спровоцировано резус-конфликтом или инфекцией. О последней свидетельствует наличие хлопьев в водах.
Сосуды, петли и обвития пуповиной.
Тонус матки, наличие миоматозных узлов , состояние рубцов после хирургического вмешательства ранее.
Шейка матки измеряется для исключения истмико-цервикальной недостаточности. Ее длина в этот период должна быть 35 миллиметров, не менее 33 для первой беременности и 22 для повторных. Контролируется также открытие шейки.

Размеры: длина бедренных и локтевых костей, хребта, диаметр головки, грудной клетки, живота,
вес в граммах и рост в миллиметрах. Основываясь на этих данных можно сделать вывод о соответствии физического развития плода текущему сроку.
Изучение лицевых костей направлено на исключение синдрома Дауна патологий типа заячьей губы или волчьей пасти.

Внутренние органы плода:

Срез головки изучается на предмет наличия двойного контура, аномальных форм и целостности черепных костей.
Размерами желудочков и наличием новообразований оценивается мозг.
Легкие изучаются на предмет зрелости.
Проверяется строение сердца, сосуды, соответствие частоты сердцебиений нормам.
Исследуется наличие аномалий и дефектов в почках, пищеварительном тракте и диафрагме.

Третий триместр

Плановый УЗ скрининг последнего триместра беременности проводится с 30-й до 34-й недели. Глобальная его цель - определить готовность плода и организма беременной к родам. Результаты исследования самые объемные, поэтому и процедура длится около 30 минут.

Женские детородные органы:

Матка - изучаются ее стенки на предмет тонуса и толщины, наличие миоб и состояние рубцов в случае перенесенных ранее операций.
Изучается длина, проходимость, форма и зрелость шейки, особенно в контексте диагностированной ранее истмико-цервикальной недостаточности. Она должна быть закрыта, в противном случае есть угроза преждевременных родов.
Исследуется здоровье яичников.
Толщина и степень зрелости плаценты - ее стенки должны быть не менее 20 мм и не более 45. В этот период она должна дозреть до первой степени.
Пуповина изучается на предмет прикрепления к плаценте, наличия петель и обвитий и анэхогенных образований.
Обьем околоплодных вод - он должен быть не более полутора литров.

Фетометрика плода и ее соответствие нормальному развитию этого периода:

Рост и вес ребенка.
Бипариетальный, лобно-затылочный размеры, окружность головы.
Размер голенной, бедренной, плечевой, предплечной кости.
Обхват живота.
Зрелость легких — в этот период она должна быть первая.
Ядро окостенения нижней части бедра (Беклара).

Цистерну, боковые желудочки и мозжечок головного мозга.
Лицевые кости изучаются для исключения заячьей губы, волчьей пасти и другий патологий. Рассматриваются губы, небо, носовая кость, глазницы, носогубный треугольник.
Структура позвоночника исследуется на предмет грыж.
Изучается строение сердца.
Рассматривается структура и соответствие нормальным размерам органов пищеварительной и выделительной систем.
Подтверждается определенный во втором триместре пол ребенка.

Возможные заболевания плода:

Диабетическая фетопатия: многоводие, крупный плод, увеличенный размер печени, универсальный или интенсивный отек подкожной клетчатки.
Неимунная водянка плода.
Гемолитическая болезнь: отек плаценты, из-за которого присутствует двойной контур головы, спины и бедра плода, увеличенная печень, водянка яичников у мальчиков и другие.

Подробная расшифровка результатов УЗИ плода, нормы и патологии

Так как цели и предметы врачебного интереса УЗИ разных триместров различаются, то и аббревиатуры и сокращения в заключениях разные.

Предполагаемая дата родов (ПДР) - фактически, это то самое, что точный срок беременности, только под другим углом зрения. Определяется данными о менструальном цикле и размерами плода

Нормы показателей УЗИ плода первого триместра в сводной таблице

4-6 мм, но не менее 2

Есть, но не измеряется в этот период

От 161 до 179 уд/мин

4-6 мм, начинает уменьшаться

От 153 до 177 уд/мин

От 150 до 174 уд/мин

Приблизительно 26 мм

От 141 до 171 уд/мин

От 1,7 до 2, 7 мм

Заключение УЗИ с 20-й по 24-ю неделю содержит следующие аббревиатуры:

БПР - бипариетального размера головки плода;

ЛЗР - лобно-затылочного размера;
БПР/ЛЗР - цефалического индекса;
ОЖ - окружности живота;
РС - размера сердца;
ДГ - длины голени;
ДП - длины плеча;
ДБ - длины бедра;
ОГ - окружности головки;
с/б или ЧСС - сердцебиения;
ВЗРП - внутриутробной задержки роста плода;
ДгРК - диаметра грудной клетки;
ИАЖ - индекса амниотической жидкости - показателя количества околоплодных вод;
ИЦН - истмико-цервикальной недостаточности - шейка матки при этой патологии имеет недостаточную для полного вынашивания плода длину.

Нормы показателей УЗИ плода второго триместра в сводной таблице

От 124 до 164 мм

От 154 до 186 мм

От 137 до 177 мм

От 166 до 200 мм

От 148 до 190 мм

От 178 до 212 мм

От 160 до 201 мм

От 190 до 224 мм

От 172 до 224 мм

От 201 до 237 мм

Последнее плановое исследование ультразвуком - самое объемное и состоит из измерения и изучения таких данных плода:

БПР — бипариетального размера головки ;
ЛЗР — лобно-затылочного размера;
ОГ — окружности головы;
ОЖ - окружности живота;
ДГ - длины голенной кости;
ДБ - длины бедренной кости;
ДП - длины плечевой кости;
Роста - 430 -470 мм;
Веса - 1400 - 2400 грамм;
Ядра Беклара - при нормальном развитии менее 5 мм;
Толщины последа;
Зрелости детского места;
Размещения плаценты, ее предлежания и наличие отслойки;
ИАЖ - количества околоплодных вод - нормой считают 1- 1,5 л;
Длина шейки - нормальным показателем считается от 30 до 35 мм.

Нормы показателей УЗИ плода третьего триместра в сводной таблице

От 89 до 105 мм

От 265 до 305 мм

От 238 до 290 мм

От 13,6 до 28, 6 мм

От 93 до 109 мм

От 273 до 315 мм

От 247 до 301 мм

От 17,4 до 29,7 мм

От 95 до 113 мм

От 283 до 325 мм

От 258 до 314 мм

От 18,1 до 30,7 мм

От 98 до 116 мм

От 289 до 333 мм

От 267 до 325 мм

От 18,8 до 31,8 мм

От 101 до 119 мм

От 295 до 339 мм

От 276 до 336 мм

От 19,6 до 32,9 мм

Патологии, видимые на УЗИ плода по триместрам

В первом триместре выявляются патологии, возникшие из-за хромосомных нарушений - замершая беременность и отсутствие роста эмбриона. Кроме них, хорошо видны признаки синдромов Дауна, Патау, Эдвардса, Корнелии де Ланге, Смита-Опица, а также триплоидия и омфалоцеле.

Во втором триместре помимо синдромов первого триместра, могут быть выявлены синдромы Шершевского-Тернера, Клайнфельтера, гипертензионно-гидроцефальный, а также виды полисомии, полиплодия, деформации или отсутствие внутренних органов, пороки сердца, дефекты костей лица, гипертензионно-гидроцефальный, многоплодность, много- или маловодие, патологии пуповины, предлежание плода, задержка внутриутробного развития.

В третьем триместре могут быть выявлены инфекции плода, дефекты мозга, сердечной мышцы, внутренних органов, отставание внутриутробного развития, заячья губа, волчья пасть, предлежание плода.

Чем раньше выявлены патологии плода, тем лучше. Если диагностированы хромосомные нарушения, беременной вероятно будет предложено прерывание беременности в первом и втором триместре. Приобретенные патологии чаще всего лечатся медикаментозно во время беременности и, при необходимости, после рождения ребенка.

Где пройти экспертное УЗИ плода в Санкт-Петербурге

Пройти такое обследование можно только в современных клиниках с высокотехнологичным оборудованием. Такой специализированный медцентр в СПБ находится на Заневском проспекте, 10. Здесь установлен новейший аппарат с функциями доплер, зД, 4Д и др. Обследование проводят врачи высшей категории с большим опытом работы в роддомах, женских консультациях и гинекологических клиниках. Стоимость обследования зависит от срока и стартует от 1000 руб.

Патологии развития плода — аномалии развития конечностей: делайте вовремя УЗИ

К сожалению, количество тяжелых детских дисплазий - выраженных нарушений развития костного аппарата, постоянно растет. Тому, как сложно приходится людям без рук и ног, и пациентам, страдающим уродствами конечностей, посвящен целый ряд телепередач. Но мало кто задумывается, что может столкнуться с такой ситуацией в своей семье.

К счастью, с развитием УЗИ аномалии развития конечностей и другие патологии развития плода выявляются на ранних сроках беременности.

Прием гинеколога — 1000 руб. Комплексное УЗИ малого таза — 1000 руб. Прием по результатам анализов — 500 руб. (по желанию)

Почему нарушается развитие конечностей у плода

Причин появления детей с такими уродствами множество:

Наследственные факторы . Болезни, вызывающие уродства скелета, бывают наследственными. Пример - ахондроплазия - карликовость, вызванная недоразвитием и укорочением ног и рук. В популярных передачах про семью Ролофф показан типичный случай, когда у людей с ахондроплазией рождается сначала сын, а потом и внук с таким отклонением.
Генетические сбои, возникшие в процессе оплодотворения или на первых этапах развития малыша. Причиной отклонений могут быть инфекции, даже банальный грипп, TORH-инфекции - краснуха , герпес , цитомегаловирус , токсоплазмоз . Особенно опасно, если будущая мама переболела инфекцией в начале беременности.
Прием некоторых препаратов. Самый яркий пример - талидомидная катастрофа - рождение в Европе в 1959-1962 гг. 12 тыс. детей с недоразвитием конечностей. Их матерям в период беременности был прописан успокаивающий препарат талидомид. К таким препаратам относятся антидепрессанты, средства, влияющие на свёртываемость крови, некоторые антибиотики, ретиноиды, применяемые для лечения прыщей. Трагедия случается, когда будущая мама принимает лекарства, не зная, что беременна или врач выпишет препарат, противопоказанный женщинам в положении.
Вредные привычки и вредные условия труда, влияющие на наследственность, Вещества, вызывающие уродства, называются тератогенными. К ним относятся соединения мышьяка, лития и свинца. Приводит к врожденным аномалиям и радиоактивное облучение. Дети с неправильным развитием костей рождаются у мам, злоупотребляющих спиртным и употребляющих наркотики. Поскольку опасные вещества и радиация поражают яйцеклетки в организме женщины, проблемы могут возникать у женщин, когда-то работавших на вредном производстве.

Пациенткам, относящимся к этим группам, требуется тщательный УЗ-контроль на протяжении всей беременности.

Какие пороки развития конечностей видны на УЗИ

Кости малыша видны на ранних сроках беременности - бедренная и плечевая - с 10 недель, кости голеней и предплечья - с 10 недель. В это время уже можно посчитать пальчики, увидеть большинство костей скелета и посмотреть, как ребенок шевелит ручками и ножками. КАк раз в этот период проводят первые скрининги плода .

В 16 недель, как раз с момента второго скрининга , можно измерить длину крупных костей, оценив развитие плода. Учитывают размер и форму конечностей. Небольшая кривизна ножек не является аномалией, но выраженная деформация — признак патологии.

Все остальные части скелета - позвоночник, ребра, черепные кости должны быть правильно развиты и не деформированы.

Размеры костей конечностей ребенка указаны в таблице. Стоит понимать, что показатели являются усреднёнными, т.к. каждый малыш развивается индивидуально. Размеры конечностей оценивают вкупе с остальными показателями. У небольших детей ручки и ножки короче, чем у крупных.

Лучевые методы диагностики дисплазии тазобедренного сустава

Дисплазия тазобедренных суставов (ДТБС) (врожденный вывих бедра) — врожденное нарушение развития сустава. До сих пор эта патология является одной из наиболее сложных проблем ортопедии, более того, на фоне дисплазии часто формируется диспластический коксартроз — дегенеративно-дистрофическое заболевание, в 60 % случаев ведущее к снижению трудоспособности и в 11,5 % — к инвалидности. В связи с этим на первый план выходит ранняя диагностика заболевания, которую можно осуществлять при помощи нескольких лучевых методов. В данном обзоре были рассмотрены рентгенологический, ультразвуковой, метод компьютерной и магнитно-резонансной томографии с обсуждением достоинств и недостатков каждого.

Ключевые слова: дисплазия тазобедренных суставов, лучевые методы диагностики, схема Хильгенрейнера.

Дисплазия тазобедренных суставов (ДТБС) (врожденный вывих бедра) — врожденное нарушение развития сустава, заключающееся в дисконгруэнтности суставных поверхностей (головка бедренной кости, вертлужная впадина), их неправильном взаимном расположении [1, с.2].

До сих пор эта патология является одной из наиболее сложных проблем ортопедии, более того, на фоне дисплазии часто формируется диспластический коксартроз — дегенеративно-дистрофическое заболевание, в 60 % случаев ведущее к снижению трудоспособности и в 11,5 % — к инвалидности [2, с.6]. Важно отметить, что, при таком большом проценте участия заболевания в нарушении жизнедеятельности, до настоящего времени не установлены точные причины его развития. По мнению некоторых авторов, к таковым можно отнести сочетание примерно четырех факторов из ниже перечисленных: «преждевременное излитие околоплодных вод, ОРВИ в первом триместре беременности, курение матери, возраст матери моложе 20 лет, хронические заболевания органов малого таза, патология костно- мышечной системы у ближайших родственников, бактериальный вагиноз, анемия, токсоплазмоз, патология костно-мышечной системы у матери, тазовое предлежание плода во время беременности и в родах» [1, с.4].

В связи со столь низкой точностью прогноза на первый план выходит ранняя диагностика заболевания, которую можно осуществлять при помощи нескольких лучевых методов. Так, на первом месте по распространенности — рентгенологический метод. Он не позволяет оценить трехмерное строение сустава, но дает достаточно информации об изменении костных структур. У детей до 6 месяцев применение рентгенологического метода рекомендуется совместно с ультразвуковым методом диагностики, т к именно этот метод позволяет визуализировать большой объем хрящевой ткани, наблюдаемый у детей [1, с.54]. Помимо перечисленных, также используется методы компьютерной и магнитно-резонансной томографии, но они применяются не так широко и не в целях первичной установки диагноза.

В данной работе мы рассмотрим перечисленные методы диагностики дисплазии тазобедренного сустава, их достоинства и недостатки.

Рентгенологический метод

Помимо широкой диагностической ценности метода, стоит отметить, что выделенные 4 типа изучаемой патологии были установлены именно по рентгенологическим данным:

- первый тип, с преобладанием тазового компонента патологии: наличествуют диспластические изменения вертлужной впадины (впадина мелкая, неглубокая), а отклонения проксимального отдела бедра незначительны, или вообще отсутствуют;

- второй тип, с преобладанием бедренного компонента: деформация шейки бедра (антеторсия либо вальгусная деформация — см. рис 1-2); вертлужная впадина поражена незначительно, либо ее развитие нормальное;

- третий тип: выраженные отклонения и вертлужной впадины, и бедренного компонента сустава; при данном типе обе поверхности мгут быть сильно недоразвиты;

- четвертый тип: многоплоскостная деформация бедра.

Рис.1Нормальная торсия [3]

Рис.2 Антеторсия [3]

Как уже говорилось, хрящевая ткань в возрасте до 6 месяцев выполняет значительную часть сустава, в связи с чем медиальный отдел шейки, продольная ось костной её части, а тем более перпендикуляр к поверхности метафиза, занимают по отношению к анатомической оси более латеральное положение, чем ожидается увидеть. В связи с этим, рентгенологическим критерием правильности анатомических соотношений в тазобедренном суставе у детей до 6-месячного возраста является пересечение оси шейки с контуром крыши вертлужной впадины на уровне ее медиальной четверти (рис.3). Рентгенологическим признаком децентрации является направленность оси шейки бедренной кости (или перпендикуляра к метафизу) в пределах от границы медиальной и следующей четверти крыши до границы третьей и последней четвертей, подвывиха — на латеральную четверть крыши вертлужной впадины вплоть до касательного положения к ее латеральному краю. Пересечение оси шейки с латеральным краем надацетабулярной части подвздошной кости отражает состояние вывиха [4].

Рентгеновский снимок делают в положении ребенка на спине при вытянутых и параллельно уложенных ножках.

Исследование сустава проводится в трех проекциях:

- задней: анализируется положение суставных поверхностей во фронтальной плоскости (смещения головки бедренной кости кверху и кнаружи);

- аксиальной и крестцово-вертлужной: оцениваются смещения кпереди/кзади, а также исследуется сустав на предмет патологического поворота бедренной кости вокруг вертикальной оси [5, с.14]

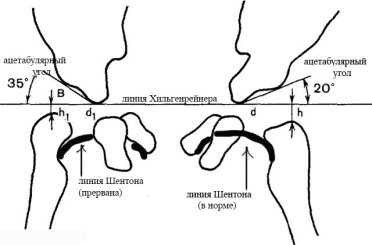

Проводится измерение нескольких показателей в соответствии со схемой Хильгенрейнера (рис.4) [5, с.15-17]:

величина ацетабулярного угла: это угол крыши вертлужной впадины, образованный в месте пересечения линии, проведенной через Y-образные хрящи, и касательной к верхнему краю вертлужной впадины. В норме у детей до 3х месяцев его величина находится между 30 о -20 о (значение в 20 о достигается примерно к 1 году)
величина h: расстояние от горизонтальной линии Хильгенрейнера до наивысшей точки проксимального отдела бедра. В норме она симметрична с обеих сторон и примерно равна 9-12 мм. Свидетельством патологии является уменьшение этой величины
величина d: расстояние от дна вертлужной впадины до величины h. В норме она также одинакова справа и слева и составляет не более 15 мм.
Линия Шентона: дуга, соединяющая дистальный контур шейки бедра с нижней частью горизонтальной ветви лобковой кости. При малейшем смещении дуга искривляется и прерывается, что особенно заметно при вывихе.

$C:\Users\Саша\Desktop\обучение 2017-2018\лучи\Хильгенрейнер1.jpg$

Рис. 4 Схема Хильгенрейнера.

Ультразвуковое исследование

В настоящее время Американская Академия хирургов-ортопедов (AAOS) ультразвуковой метод считает равным по ценности рентгенологическому. Более того, именно исходя из данных УЗ-исследований формируется понятие о положительной динамики лечения патологии [6, с.1].

Техника исследования [7, с. 2-4]:

Так как хрящ — это гипоэхогенная мягкая ткань, ее легко визуализировать УЗ-методом. Вертлужная впадина представляет собой комплекс оссифицированной ткани и хрящевой, причем у новорожденных хрящевые перетяжки имеют форму буквы «Y». Большая часть хряща вертлужной впадины соответствует по сонографическим характеристикам головке бедренной кости, однако отделить эти два образования возможно. Как правило, при движении в суставе возникают микропузырьки синовиальной жидкости, позволяющие визуализировать границу между двумя суставными поверхностями. С латеральной стороны губы вертлужной впадины хрящевая ткань переходит в фиброзно-хрящевую, которая обладает повышенной эхогенностью и покрывает головку бедра сверху.

Точки оссификации начинают виднеться в головке бедра между 2ым-8ым месяцем жизни, причем у мальчиков обычно позже. С началом оссификации возрастает содержание кальция в костях, однако его еще недостаточно для четкой визуализации рентгенологическим методом, поэтому есть мнение, что УЗ-исследование является первоочередным для детей до 1 года (4 месяца добавлено для случаев с задержкой процесса окостенения).

Исследование направлено на определение трех показателей:

- позиция головки бедренной кости на предмет абдукции/аддукции. Описывается позиция как нормальная/смещенная/неправильная;

- стабильность таза при движении;

- степень развития компонентов сустава: глубина впадины, конфигурация суставных поверхностей. Обращается внимание не на углы, как при рентгенологическом исследовании, а на общее взаиморасположение.

Что касается самой техники исследования, оно проводится в трех проекциях:

- поперечная нейтральная (Transverse neutral view): датчик направляется горизонтально в вертлужную впадину, при этом исследуется место сочленения бедренной кости с ней, визуализируется центр сустава. Если сустав деформирован, между его поверхностями будет эхо от мягких тканей, размеры и выраженность которого зависят от степени мальформации

- поперечная изогнутая (Transverse flexion view): нога отводится из нейтральной позиции на 90 о , датчик устанавливается в заднелатеральном положении над суставом, исследуется головка бедренной кости (в норме имеет конфигурацию буквы “U”, которая максимально выражена при максимальном отведении, а при полном приведении ноги конфигурация может меняться на “V”)

- коронарная изогнутая (Coronal flexion view): положение пациента то же, что и в предыдущей проекции, а датчик перемещается на 90 о , исследуется вся полость сустава, в том числе взаимное расположение его частей и точки окостенения

Магнитно-резонансная томография

Метод магнитно-резонансной томографии (МРТ) в настоящее время получает все большее распространение, однако, ввиду своей высокой стоимости, все еще не используется как рутинное исследование. Тем не менее, многие патологические состояния таза могут быть идентифицированы на ранней стадии именно посредством МРТ, т. к. сустав включает большой процент мягких тканей. В настоящее время МРТ активно используется для разрешения спорных случаев: диференциации синовита от септического артрита и остеомиелита, диагностики воспалительных заболеваний сустава, опухолей кости, а также ранней диагностики и контроля болезни Пертеса (остеохондропатия головки бедренной кости) [8, с.8].

В случае ДТБС МРТ может использоваться в тяжелых случаях для уточнения информации перед хирургическим вмешательством, т. к. на МР-томограммах не только воспроизводятся все углы и прочие данные, что видны на рентгенограмме, но и визуализируется сустав в целом: рельеф поверхности головки бедренной кости, внутрисуставные взаимодействия, аномалии хрящевой ткани. Помимо этого, метод МРТ доказал свою непревзойденность в исследовании вертлужной впадины: дифференцировки разрывов губы от других видов повреждений, а также от вариантов нормы [8, с.9-10].

Пожалуй, единственная область заболеваний таза, где КТ является более эффективным, чем МРТ — это опухоли костной ткани, т. к. именно КТ позволяет судить в степени кальцификации и внутрикостных образованиях [8, с.10]. В остальном же, равно как и в случае ДТБС, КТ применяется мало, т. к. информативность метода не превышает ранее перечисленные, а лучевая нагрузка и стоимость намного больше, чем при рентгене и УЗИ. Однако, для справедливости, стоит сказать о данном методе и продемонстрировать его возможности. Например, КТ может быть использовано для точного измерения торсии и версии бедра. Нормальные значения торсии: у новорожденных — примерно 32 о , у взрослых 10 о -20 о ; нормальные величины версии: 5 о -25 о [8, с.11].

Таким образом, в настоящее время существует несколько эффективных методов диагностики дисплазии тазобедренного сустава. Каждый из них должен применяться с учетом особенностей пациента (возраст, тяжесть состояния, степень дисплазии), о чем уже говорилось выше. Такой подход обеспечит наиболее раннюю диагностику, что, в свою очередь, обеспечит максимально возможный положительный прогноз для каждого конкретного пациента.

Основные термины (генерируются автоматически): бедренная кость, впадина, магнитно-резонансная томография, рентгенологический метод, сустав, хрящевая ткань, тазобедренный сустав, дегенеративно-дистрофическое заболевание, латеральный край, ранняя диагностика.

Читайте также:
