Любая ЭКГ состоит из нескольких зубцов, сегментов и интервалов, отражающих сложный процесс распространения олны возбуждения по сердцу.

Форма электрокардиографических комплексов и величина зубцов различны в разных отведениях и определяются величиной и направлением проекции моментных векторов ЭДС сердца на ось того или иного отведения. Если проекция моментного вектора направлена в сторону положительного электрода данного отведения, на ЭКГ регистрируется отклонение вверх от изолинии - положительные зубцы. Если проекция вектора обращена в сторону отрицательного электрода, на ЭКГ фиксируется отклонение вниз от изолинии - отрицательные зубцы. В случае, когда моментный вектор перпендикулярен оси отведения, его проекция на эту ось равна нулю и на ЭКГ не регистрируется отклонения от изолинии. Если же в течение цикла возбуждения вектор меняет свое направление по отношению к полюсам оси отведений, то зубец становится двухфазным.
Анализ любой ЭКГ следует начать с проверки правильности техники её регистрации. Во-первых, необходимо обратить внимание на наличие разнообразных помех. Помехи, возникающие при регистрации ЭКГ:

а — наводные токи — сетевая наводка в виде правильных колебаний с частотой 50 Гц;

б — "плавание” (дрейф) изолинии в результате плохого контакта электрода с кожей;

в — наводка, обусловленная мышечным тремором (видны неправильные частые колебания).

Помехи, возникающие при регистрации ЭКГ

Во-вторых, необходимо проверить амплитуду контрольного милливольта, которая должна соответствовать 10мм.

В-третьих, следует оценить скорость движения бумаги во время регистрации ЭКГ. При записи ЭКГ со скоростью 50мм с 1мм на бумажной ленте соответствует отрезку времени 0,02с, 5мм - 0,1с, 10мм - 0,2с, 50мм - 1,0с.

Общая схема (план) расшифровки ЭКГ:

I.Анализ сердечного ритма и проводимости:

1) оценка регулярности сердечных сокращений;

2) подсчёт числа сердечных сокращений;

3) определение источника возбуждения;

4) оценка функции проводимости.

II. Определение поворотов сердца вокруг переднезадней, продольной и поперечной осей:

1) определение положения электрической оси сердца во фронтальной плоскости;

Основы ЭКГ. Лекция для врачей

ЭКГ с самых азов. В книге собрано огромное количество схем. Вся важная информация для запоминания выделена в отдельные рамки. Материал изложен доступным языком, последовательно. В книге есть дополнительная 11-я глава, посвященная синдрому преждевременного возбуждения желудочков. По мнению врачей, прочитавших книгу, всё предельно понятно, большое количество изображений и схем помогают в понимании ЭКГ.

Содержание книги "ЭКГ под силу каждому"

2. Зубцы, сегменты и интервалы ЭКГ

3. Алгоритм анализа ЭКГ

4. Нарушения ритма сердца: синусовые аритмии, экстрасистолии

5. Нарушения ритма сердца: несинусовые тахикардии и фибрилляции

6. Нарушения проводимости сердца: СА-блокады,

АВ-блокады, внутрипредсердные блокады

7. Нарушения проводимости сердца: блокады ножек пучка Гиса

8. Гипертрофии различных отделов сердца

9. Изменения ЭКГ при инфарктах

10. ЭКГ при различных локализациях инфаркта миокарда

11. Синдром преждевременного возбуждения желудочков

Купить книги по кардиологии

Большой атлас ЭКГ. Профессиональная фразеология и стилистика ЭКГ-заключений - Ярцев С. С.

300 часто встречаемых электрокардиограмм. Предназначено для практического закрепления теоретических знаний, полученных из учебников и учебных пособий по электрокардиографии, а также может с успехом использоваться в процессе обучения. Этому, несомненно, способствует включение во второе издание списка электрокардиографических диагнозов, с помощью которого можно легко найти электрокардиограммы по любой интересующей теме, что, безусловно, повышает эффективность его использования. Для более продуктивной работы с атласом в раздел «Приложение» включен краткий справочник-«шпаргалка» ЭКГ.

Анализ ЭКГ. Приложение к Методическому пособию по электрокардиографии (в помощь медицинской сестре) - Сизенцева Г. П.

Представлена схема последовательности анализа электрокардиограммы, позволяющая медицинской сестре быстро расшифровать ЭКГ и провести ее правильную оценку как в случае нормы, так и при наличии патологических изменений. При этом предполагается предварительное изучение и усвоение материала

Атлас по электрокардиографии. Приложение к Методическому пособию по электрокардиографии (в помощь медицинской сестре) - Г. П. Сизенцева

Представленные в Атласе 59 электрокардиограмм служат иллюстрациями к изложенному в пособии теоретическому материалу. Электрокардиограммы сгруппированы соответственно разделам пособия, имеющим на них ссылки, и предназначены помочь медсестре закрепить теоретические знания.

Книга по ЭКГ от Щучко и две линейки по ЭКГ. Набор ЭКГ по акции со скидкой.

ЭКГ с самых азов. В книге собрано огромное количество схем. Информационно-справочная линейка ЭКГ-параметров предназначена для ускорения и облегчения анализа электрокардиограмм,

Наглядная ЭКГ. Учебное пособие - Давей П.

В пособии изложены основы электрокардиографии, описано применение ЭКГ при диагностике и лечении заболеваний, представлено большое количество ЭКГ с полной интерпретацией, объяснены ограничения метода, подробно рассказано о тахи- и брадиаритмиях, электрокардиостимуляции.

Основы ЭКГ - Джон Хэмптон

Простой для усвоения форме даны основы электрокардиографии, позволяющие читателю за короткий срок самостоятельно освоить и начать использовать данный метод исследования. Для студентов, врачей-стажеров, терапевтов, кардиологов, а также врачей других специальностей, желающих быстро приобрести или освежить знания по ЭКГ.

Электрокардиограмма: основы дифференциальной диагностики - Дощицин В. Л.

Изложены вопросы дифференциальной диагностики при различных изменениях ЭКГ. Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Р, интервала P-Q, морфологии комплекса QRS, сегмента ST, зубца Т, интервала Q-T. Книга содержит большой иллюстративный материал

Алгоритм ЭКГ-диагностики - С. И. Баргер

Книга учит умению "читать" электрокардиограммы. Синусовая брадикардия. Синусовая тахикардия. Синусовая аритмия. Предсердные ритмы. Миграция ритма по предсердиям. Атриовентрикулярный ритм. Идиовентрикулярный ритм. Фибрилляция и трепетание предсердий. Пароксизмальные тахикардии. Суправентрикулярная (наджелудочковая) пароксизмальная тахикардия. Желудочковая пароксизмальная тахикардия.

Интерпретация ЭКГ: алгоритмы и векторный анализ - С. И. Баргер

Cовременные сведения об электрофизиологии проводящей системы сердца. Алгоритмы помогают дифференцировать патологические состояния, схемы векторного анализа и лестничные схемы Льюиса способствуют пониманию материала.

Кардиоатлас. Клинические случаи острого коронарного синдрома - Б. И. Миленькин

Атлас представляет собой наглядное пособие, структура которого включает теоретическую часть, а также клинические случаи с коротким анамнезом пациента, изображением электрокардиограммы (ЭКГ) с комментариями, данными коронарографии (КАГ), результатом лечения и его обоснованием. К книге прилагаются отдельным изданием ситуационные задачи, с помощью которых можно проверить себя и осуществить самоконтроль по разобранным в атласе клиническим случаям.

Атлас электрокардиограмм с унифицированными заключениями - Домницкая Т. М.

Представлены электрокардиографические изменения по всем основным синдромам, приведен анализ нарушений ритма и проводимости, гипертрофий различных отделов сердца, инфаркта миокарда и др. Четко сформулированы электрокардиографические заключения и их синонимы, конкретно приведены электрокардиографические критерии различных вариантов патологии сердца.

ЭКГ-линейка пластиковая, раздвижная, износоустойчивая, высокой прочности предназначена для расшифровки электрокардиограммы, снятой со скоростью 50 или 25 мм/с. Шкала ЭКГ линейки с пластиковой защитой от стирания при ежедневной многочасовой измерительной работе в кабинетах ЭКГ и кардиологических бригадах скорой помощи.

ЭКГ линейка Щучко измерительная для расшифровки электрокардиограммы

ЭКГ линейка Щучко предназначена для ускорения и облегчения анализа электрокардиограмм. Для оценки центральной гемодинамики, признаков острого инфаркта миокарда (ОИМ). Содержит справочно-нормативные данные по электрокардиографии.

ЭКГ линейка пластиковая прозрачная измерительная для расшифровки электрокардиограммы

Берется разница длины зубцов R и S в I и III отведении. Разница в I отведении откладывается от центра треугольника на линии от +180° до 0° с сохранением знака. Разница длины от зубцов R и S в III отведении откладывается от центра треугольника на линии угла от +120° до -60° с сохранением знака.

ЭКГ линейка деревянная для расшифровки электрокардиограммы

Шкала частоты сокращений сердца синхронна со шкалой Q-T-интервалов при скорости 50 мм/с. Число сердечных сокращений соответствует двум интервалам R-R.

Тахиаритмии и брадиаритмии: диагностика и лечение - Струтынский А. В.

Диагностика и современное лечению двух основных групп нарушений сердечного ритма - тахиаритмий и брадиаритмий, принципиально различающихся. Алгоритмы ведения больных с тахиаригмиями и брадиаритмиями с использованием медикаментозных и немедикаментозных методов их коррекции и купирования.

Кардиология: поликлиническая помощь - Вялов С. С., Синопальников В. И.

На одной странице освещается только одна кардиологическая проблема: заболевание, синдром и другая необходимая информация. К каждой теме даны графические пояснения: схемы, рисунки, таблицы. Книга содержит множество наглядного материала. Болезни, синдромы и состояния рассматриваются традиционно: определение, жалобы пациентов, объективные данные, план обследования, дифференциальная диагностика и лечение.

Основные вопросы кардиохирургии - Мурджани Н.

Книга-справочник, изложена весьма лаконично по типу «вопрос—ответы», соответствует международным протоколам- гайдлайнам диагностики и лечения, внятно расшифровывает и клиническую картину заболевания, и ЭКГ, и ЭхоКГ, рентгенконтрастные коронарограммы и компьютерные томограммы. Прекрасно изложены методы терапевтического лечения с дозировками лекарств и их побочными действиями.

ЭКГ в педиатрии - Макаров Л. М.

Критериям стратификации риска внезапной сердечной смерти у детей — турбулентности ритма сердца, AC/DC анализу и другим. ЭКГ юных спортсменов, динамики изменения параметров ЭКГ в ходе нагрузочных проб, ортостатических тестов. Особенности ЭКГ, как при наиболее распространенных в педиатрии кардиоваскулярных и соматических заболеваниях (пороки сердца, болезни миокарда, вегетативные расстройства и другие)

Руководство по практической электрокардиографии - Дощицин В. Л.

Описаны методики регистрации ЭКГ в различных отведениях и модификациях, основы практического анализа, ЭКГ-диагностика ишемической болезни сердца, в том числе острого инфаркта миокарда, нарушений ритма и проводимости сердца, комбинированных аритмий, изменения ЭКГ при гипертрофии миокарда, различных заболеваниях и синдромах. Представлен большой иллюстративный материал

Электрокардиографическая дифференциальная диагностика - Дощицин В. Л.

В книге изложены вопросы дифференциальной диагностики при различных изменениях ЭКГ. Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Р, интервала P-Q, морфологии комплекса QRS, сегмента ST, зубца Т, интервала Q-T. Книга содержит большой иллюстративный материал, выбранный из собственных многолетних наблюдений автора. Приведены примеры анализа сложных ЭКГ.

Атлас ЭКГ. 150 клинических ситуаций - Хэмптон Дж.

Атлас содержит 150 ЭКГ, записанных в самых различных клинических ситуациях. Детально обсуждаются все практические аспекты клинической интерпретации представленных электрокардиограмм и дальнейшее обследование и лечение в зависимости от данных ЭКГ. Каждая ЭКГ снабжена перекрестными ссылками на соответствующие разделы из двух других книг автора по электрокардиографии. Книга помогает быстрому формированию клинического опыта в ЭКГ и кардиологии.

ЭКГ в практике врача - Хэмптон Дж. Р.

подробно описываются варианты нормальной ЭКГ, детально излагается практическое использование электрокардиографии для диагностики и выбора лечения при основных кардиологических синдромах (сердцебиения, синкопальные состояния, боли в грудной клетке, одышка), рассматриваются нагрузочное тестирование, холтеровское мониторирование, а также изменения ЭКГ, не связанные с заболеваниями сердца.

Электрокардиограмма спортсмена: норма, патология и потенциально опасная зона - Макарова Г. Л.

Основные принципы оценки электрокардиограммы у лиц, занимающихся спортом; электрокардиографические признаки заболеваний и патологических состояний кардиологического профиля, которые являются противопоказанием к занятиям спортом и могут стать причиной внезапной сердечной смерти в условиях напряженной мышечной деятельности; подходы к обоснованию алгоритмов дополнительных обследований при пограничных и сложных в плане однозначной интерпретации электрокардиограмм у высококвалифицированных атлетов.

Эхокардиограмма: анализ и интерпретация - Струтынский А. В.

Является оригинальным наглядным справочным руководством по практической эхокардиографии и содержит все необходимые для студента медицинского вуза и практического врача сведения о современных методах ультразвукового исследования сердца, в том числе в одномерном и допплеровском режиме.

Электрокардиография: учебное пособие - Мурашко В. В., Струтынский А. В.

Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Л интервала P-Q, морфологии комплекса QRS. сегмента ST. зубца Г, интервала Q Т. Книга содержит большой иллюстративный материал, выбранный из собственных многолетних наблюдений автора. Приведены примеры анализа сложных ЭКГ. Даны сведения о значении дифференциальной ЭКГ-диагностики для определения тактики и методов лечения больных.

Руководство по электрокардиографии - Орлов В. Н.

В руководстве изложены современные представления об электрокардиографии и применение ее в клинической медицине. Происхождение зубцов нормальной ЭКГ и ее изменения трактуются с позиций векторного анализа. Представлены изменения ЭКГ при различных заболеваниях: ишемической болезни сердца, кардиопатиях, мио- и перикардитах, эмболии легочной артерии, пороках сердца, гипертонической болезни, патологии почек, легких, эндокринных желез, нарушениях электролитного обмена и др.

Клиническая интерпретация ЭКГ. Введение в электрокардиографию - Кук-Суп Со

Книга написана доступным языком, в форме, облегчающей усвоение материала, и легко читается, удачно иллюстрирована многочисленными рисунками и схемами. В ней описаны все основные электрокардиографические синдромы, проявляющиеся характерными изменениями ЭКГ, а также нашли отражение новые тенденции и подходы в клинической кардиологии.

ЭКГ под силу каждому книга - А. Щучко

ЭКГ с самых азов. В книге собрано огромное количество схем. Материал изложен доступным языком, последовательно. Алгоритм анализа ЭКГ, Нарушения ритма сердца: синусовые аритмии, экстрасистолии

Скорости записи ЭКГ, определения частоты сердечных сокращений, понятия электрической оси сердца, треугольника Эйнтховена. Лекция для врачей №3

Лекция для врачей №3. "Скорости записи ЭКГ, определения частоты сердечных сокращений, понятия электрической оси сердца, треугольника Эйнтховена (в конце предлагается лента ЭКГ для проверки усвоенного материала)". Лекцию для врачей проводят авторы книги "ЭКГ под силу каждому" врачи-кардиологи Анатолий Щучко, Андрей Щучко

Книга "ЭКГ под силу каждому книга" - А. Щучко

Книги по медицине с доставкой России и миру

ЭКГ (электрокардиография): что это такое, ЭКГ в норме, расшифровка обследования

Из статьи вы узнаете особенности электрокардиограмма сердца, что показывает процедура ЭКГ, как подготовиться к обследованию, расшифровка данных, ЭКГ в норме и при патологиях.

ЭКГ: принцип метода

Электрокардиограмма (ЭКГ) - современный метод исследования биопотенциалов сердца, его электрической активности в данный период времени с графической регистрацией данных о разности потенциалов на специальной термочувствительной бумажной ленте. Регистрирует данные - прибор электрокардиограф. Интерпретация результатов дает возможность оценить сохранность структуры миокарда, то есть диагностировать множество самых разных патологий.

Принцип метода ЭКГ основан на том, что в сердце регулярно генерируются электроимпульсы, которые стимулируют сокращения миокарда. Такие электроразряды возникают спонтанно в синусовом узле около правого предсердия и проходят через весь миокард, потенцируя последовательно систолу и диастолу.

Электроимпульсы проходят через все ткани организма, но лучше всего улавливаются на области грудной клетки, верхних и нижних конечностях. Это и лежит в основе отведений ЭКГ: по электроду фиксируют на руках и ногах, по передней поверхности грудной клетки и ее левой половине. Таким образом улавливаются все направления распространения электроразрядов сердечной мышцы.

Стандартные сердечные отведения получили название первого (I), второго (II), третьего (III). Аналогом первого является AVL, третьего - AVF, зеркальное отображение всех отведений - AVR. Грудные отведения: V1 - V6. Каждое отведение регистрирует импульс, когда он проходит через определенный участок сердечной мышцы, поэтому в итоге можно собрать информацию о расположении сердца в грудной клетке (электрическая ось), структуре и кровотоке миокарда (толщина), регулярности генерации импульсов и отсутствии или наличии препятствий на их пути.

Из чего состоит ЭКГ?

Если бы сердце во всех отделах имело одинаковую структуру, то скорость нервных импульсов была бы одинаковой, а графически это соответствовало бы всего одному зубцу при сокращении миокарда. Между сокращениями ЭКГ - это в любом случае ровная линия (изолиния). Но все отделы сердца человека имеют разную структуру: размеры, толщину, перегородки, поэтому импульс проходит по ним с разной скоростью, а на ЭКГ фиксируются зубцы, которые соответствуют определенному отделу сердца. Из этих зубцов и состоит электрокардиограмма.

Распространяется импульс по миокарду последовательно: из синусового узла - в близлежащее правое предсердие, почти одновременно - в левое. Это зубец Р, смотрящий вверх. Затем - через атриовентрикулярный узел в желудочки, что фиксируется интервалом Р - Q или горизонтальной линией между одноименными зубцами, а само возбуждение желудочков на ЭКГ видно в виде самого высокого зубца R (из-за толщины миокарда здесь), обращенного вверх. Перед ним может быть маленький зубец Q, смотрящий вниз. Это весь цикл сокращения. Систола для восстановления потенциала сердца - это зубец S, который смотрит вниз, что означает полное отсутствие возбудимости. После него идет маленький зубец Т, обращенный вверх, которому предшествует горизонтальный сегмент S-T. Они говорят о полном восстановлении миокарда.

Чтение ЭКГ позволяет: оценить сохранность электрических свойств миокарда, выявить аритмии, блокады, инфаркт, гипертрофию камер сердца, нарушения электролитного баланса.

Показания к проведению

На практике ЭКГ - самое распространенное и обязательное (входит в клинический минимум обследования каждого человека, который обращается за медицинской помощью) инструментальное исследование, которое назначают при:

гипертонии;
одышке любого генеза;
загрудинном дискомфорте;
предобмороках и обмороках;
аритмиях, особенно - без видимых причин;
ревматоидных и ревматических заболеваниях;
анемиях;
постинсультном и постинфарктном наблюдении;
в любых экстренных случаях (острые состояния);
реабилитации послеоперационных пациентов;
подготовке к операции, родам, сложным медицинским манипуляциям.

Противопоказания

ЭКГ абсолютно безопасна и не имеет противопоказаний - электрокардиограф улавливает только сердечные импульсы, инертен к другим органам и тканям, поэтому электрокардиограмму можно снимать даже беременным женщинам и новорожденным. Но есть и ограничения к использованию электрокардиографа, это так называемая стресс-ЭКГ или электрокардиография с физической нагрузкой, которую не рекомендуется назначать при:

тяжелой гипертонии 3 степени;
нарушениях коронарного кровотока;
остром тромбофлебите;
ОИМ;
гипертрофии сердца;
сахарном диабете;
любых инфекциях.

Подготовка и ход процедуры

Никакой специальной предподготовки для проведения ЭКГ не нужно. Если исследование плановое, а пациент имеет густой волосяной покров на груди, его нужно сбрить, поскольку необходимо плотное прилегание электрода к поверхности кожи.

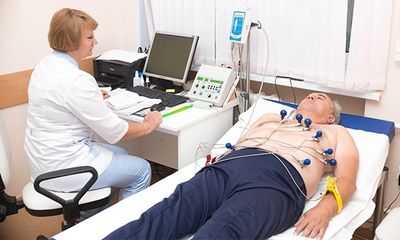

Снимает ЭКГ медсестра. Процедура поэтапная: пациент оголяет торс до пояса, ложится на кушетку с прямыми ногами и руками, кожа груди и конечностей смазывается гелем-проводником, в нужных точках закрепляются присоски- электроды (красный - правая рука, желтый - левая, зеленый - левая нога, черный - правая, и 6 электродов на грудной клетке), включается электрокардиограф, на выходе - графическое изображение работы сердца. Иногда пациента просят задержать дыхание.

Расшифровка

Чтение ЭКГ состоит в измерении размеров зубцов и линий с оценкой их формы, направленности. На диагностической ленте отдельно фиксируется каждое отведение.

Сначала измеряют зубец R в том отведении, где он максимальный по высоте (как правило - это второе стандартное отведение). При этом замеры делают между тремя зубцами, идущими друг за другом: интервал R-R-R. Затем определяют средний показатель: делят количество миллиметров на 2. Так подсчитывают число сокращений миокарда за минуту.

Каждая большая клеточка на бумаге - 5 мм (одна секунда), маленькая внутри нее - 1мм (0,02 секунды). Регулярность ЧСС оценивают по тому, одинаковые или разные зубцы R. Так последовательно поступают с каждым зубцом и интервалом. Имеет значение размер самой фотобумаги: 50 мм/сек или 25 мм/сек. На это нужно обращать внимание при подсчетах.

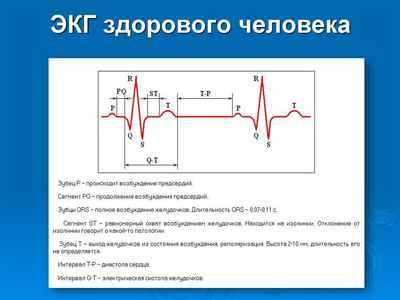

ЭКГ в норме и при патологии

Расшифровка ЭКГ всегда коррелируется нормой. Отведение AVR для оценки результатов не используется. В норме - это зеркальное отражение стандарта. Первое отведение (I) аналог AVL, третье (III) - AVF, поэтому на ЭКГ они почти идентичны.

Предсердный зубец (Р)

Смотрит вверх в форме дуги около 2 мм, 0,07 - 0,12 секунд, предшествует зубцу R (может не определяться в III, V1 и AVL- отведениях), демонстрирует возбуждение миокарда предсердий

Длительность 0,06 - 0,1 секунд, направлены зубцы вверх, после каждого зубца S идет зубец Т, есть промежуток горизонтальной линии, визуализирует деполяризацию желудочков
