Звук как физическая основа эхокардиографии (ЭхоКГ)

Добавил пользователь Morpheus
Обновлено: 14.12.2024

Эхокардиография (ЭхоКГ) - это исследование, при котором используются высокочастотные звуковые волны (ультразвук) для осмотра структуры и изучения функции сердца. Общепринятое немедицинское название этого исследования - УЗИ сердца. Исследование абсолютно безвредно для человека.

Эхокардиография использует отраженные ультразвуковые волны для создания изображения сердца, его камер, клапанов, стенок и сосудов (аорты, легочных артерий и вен). Датчик ультразвукового аппарата располагается на груди и посылает ультразвуковые волны, которые отражаются от сердца и вновь улавливаются датчиком, после этого сигнал передается в аппарат, где преобразуется в понятное для специалиста изображение. При необходимости оценки коронарного резерва используются нагрузочные методы эхокардиографии (стресс-эхокг).

Диагностика в ИСЦ

В наших клиниках для выполнения УЗИ сердца имеется качественная ультразвуковая техника, позволяющая выполнять полноценное исследование в амбулаторных и стационарных условиях. Наши специалисты обладают значительным опытом подобных исследований и пользуются заслуженным авторитетом у коллег и пациентов.

Показания и противопоказания для диагностики

Эхокардиография назначается с целью выявления заболеваний сердца и оценки его функции. Чаще всего ЭХОКГ назначает врач кардиолог, при подготовке к большим сосудистым операциям УЗИ сердца может назначить и лечащий врач, либо анестезиолог-реаниматолог.

Эхокардиография позволяет выявить:

Размер и форму вашего сердца, толщина и движения стенок сердца.
Оценить насосную функцию сердца - фракцию выброса
Проверить состояние клапанов сердца, смыкаются ли створки, нет ли сужения в области клапанов.
Наличие аневризм сердца, тромбов в полостях сердца.
Аномальные отверстия между предсердиями или желудочками.
Выявить наличие инфекционного процесса на клапанах.
Во время эхокардиографии можно оценить давление в легочной артерии и ее размеры
Определить аневризмы восходящего отдела аорты.
Скопление жидкости или заболевания наружной оболочки сердца (перикарда).
Опухоли сердца.

Эхокардиография является безопасными исследованием и не имеет никаких противопоказаний.

Подготовка к диагностике

Как проходит диагностика

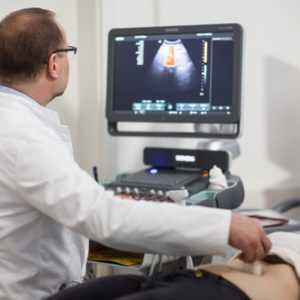

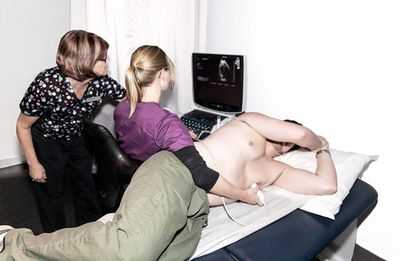

При проведении УЗИ сердца пациента укладывают на спину или левый бок. Датчик при проведении эхокардиографии может располагаться в различных плоскостях, для лучшей визуализации камер сердца. Датчик и кожа пациента смачиваются специальным водорастворимым гелем, обеспечивающим плотный контакт плоскости датчика и тела.

Наши аппараты для УЗИ сердца позволяют выполнять различные варианты эхокардиографии. Одномерная ЭхоКГ в М-режиме, позволяет в виде графика воспроизвести движение сердечных стенок и клапанов, что дает оценить функцию желудочков.

Двухмерная эхокардиография показывает срез сердца в определенной проекции и позволяет определить размеры полостей желудочков и предсердий, толщину их стенок, оценить движения клапанов и стенок желудочков, выявить тромбозы полостей сердца.

С помощью допплеровского картирования можно выявить скорость и направление потоков крови в полостях сердца, что позволяет определить клапанную недостаточность или стенозы, дефекты межпредсердной и межжелудочковой перегородок.

Обычный порядок эхокардиографии подразумевает сначала идентификацию клапанов сердца; сердечных перегородок. Далее выявляется характер движения створок клапанов, измеряется толщина стенок и размеры полостей сердца. В завершение допплер-эхокардиографию выявления стенозов или недостаточности клапанов сердца и патологических отверстий в сердечных перегородках.

После диагностики

В течение получаса доктор подготовит заключение по результатам ультразвукового обследования сердца. Если будет выявлена серьезная патология, то будет предложена консультация кардиолога или кардиохирурга.

Возможные осложнения

Эхокардиография не имеет осложнений и может проводиться без ограничений.

Заболевания

Эхокардиография регулярно используется в диагностике, контроле за лечением больных с заболеваниями сердца. Это один из наиболее широко используемых диагностических тестов в кардиологии. Она дает очень много полезной информации, включая размер и форму сердца , способность к сокращению различных отделов сердца. Эхокардиограмма может также дать врачам и другую важную информацию о функции сердца, такую как расчет сердечного выброса, фракции выброса и диастолической функции (насколько хорошо сердце расслабляется).

Эхокардиография может помочь обнаружить кардиомиопатии, такие как гипертрофическая кардиомиопатия, дилатационная кардиомиопатия и многие другие. Использование стресс-эхокардиографии может также помочь определить, связаны ли какие-либо боли в груди или связанные с ними симптомы с сердечными заболеваниями. Самое большое преимущество эхокардиографии заключается в том, что она не является инвазивной (не требует проникновения в полости тела) и не имеет известных рисков или побочных эффектов.

Эхокардиограмма может не только создавать ультразвуковые изображения структур сердца, но и производить точную оценку кровотока через сердце с помощью Допплеровской эхокардиографии с использованием импульсного или непрерывного Допплеровского ультразвука. Это позволяет оценить как нормальный, так и аномальный кровоток через сердце. Цветной Допплер, как и спектральный Допплер, используется для визуализации любых аномальных связей между левой и правой сторонами сердца, любой утечки крови через клапаны (клапанная регургитация) и оценки того, насколько хорошо клапаны открываются (или не открываются в случае клапанного стеноза). Метод можно также использовать для движения ткани и измерения скорости движения стенок сердца.

Основы ЭхоКГ: допплерэхокардиография. Профессор В. А. Изранов. Лекция для врачей

Лекция для врачей "Основы ЭхоКГ: допплерэхокардиография". Лекцию для врачей проводит профессор В. А. Изранов.

На лекции рассмотрены следующие вопросы:

Основные допплерографические характеристики трансмитрального и транстрикуспидального диастолического потока

AT (acceleration time) - время ускорения потока, т.е. время от щелчка открытия клапана до пика скорости потока (м\с)
DT (deceleration time) - время замедления потока, т.е. время от пика скорости до базовой линии (м\с)
ЕТ (ejection time) - время выброса, т.е. время от щелчка открытия до щелчка закрытия клапана
Vmax- максимальная скорость потока (м\с)
Е - раннее диастолическое наполнение (Vmax = 70-100 см\с)
А - позднее диастолическое наполнение (в момент систолы предсердий, Vmax = 40-70 см\сек)
Е\А = 1,0-1,5
Vmean - средняя скорость потока. Вычисляется как сумма скоростей потока, измеренных каждые 2 мс по отношению к числу измерений.

Основные измерения в допплер эхокардиографическом исследовании

IVCT (isovolumetric contractility time) время изоволюметрического сокращения - время от щелчка закрытия митрального клапана до щелчка открытия аортального клапана (65±20 мс)
IVRT (isovolumetric relaxation time) время изоволюметрического расслабления - время от щелчка закрытия аортального клапана до щелчка открытия митрального клапана (65±20 мс). VTI (velocity time integral) - интеграл линейной скорости потока; VTI = Vmean*ET (см)

Основные уравнения используемые в допплерометрических расчетах

СО = HR*SV
SV= CSA*VTI
VTI = ET*Vmean
CSA = nD²/4
ΔР = 4V²(упрощенное уравнение Бернулли)
CO (cardiac output) - минутный объем кровотока
HR (heart rate) - частота сердечных сокращений
SV (stroke volume) - ударный объем
CSA (crossection area) - площадь поперечного сечения (сосуда или отдела сердца)
VTI (velocity time integral) - интеграл линейной скорости
ЕТ (effusion time) - время кровотока
Vmean - средняя скорость кровотока (вычисляется как сумма скоростей, измеренные каждые 2 мс по отношению к числу измерений)
ΔР - максимальный градиент давления по разные стороны обструкции (мм рт.ст.)
V-максимальная скорость кровотока дистальнее обструкции (м\с)

Книга "Эхокардиография от Рыбаковой" - М. К. Рыбакова, В. В. Митьков

Данное издание представляет собой практическое руководство по эхокардиографии, в котором отражены все современные технологии, применяемые в настоящее время. Исключительный интерес для специалистов представляет CD-ROM с подборкой видеоклипов по всем основным разделам, включающих редкие случаи диагностики.

Особенность издания - попытка объединить и сравнить результаты эхокардиографического исследования сердца и паталогоанатомический материал по всем основным разделам.
Большой интерес представляют разделы, содержащие новые технологии исследования, такие как трех- и четырехмерная реконструкция сердца в реальном времени, тканевая допплерография. Большое внимание уделено также классическим разделам эхокардиографии - оценке легочной гипертензии, клапанных пороков сердца, ишемической болезни сердца и ее осложнений и т.д.
В книге представлены огромный иллюстративный материал, большое количество схем и рисунков, приведены алгоритмы тактики проведения исследования и диагностики по всем разделам эхоКГ.
Руководство помогает разрешить спорные и злободневные вопросы, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию.
Книга написана сотрудниками кафедры ультразвуковой диагностики ГБОУ ДПО «Российская медицинская академия последипломного образования'' Министерства здравоохранения Российской Федерации» (база - ГКБ им. С.П. Боткина, Москва).
Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

Книга "Эхокардиография в таблицах и схемах" - М. К. Рыбакова

Данная книга содержит большое количество схем и таблиц по всем основным вопросам трансторакального эхокардиографического исследования, помогает разрешить спорные и злободневные вопросы эхокардиографии, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию. Подробно описаны нормальная анатомия и физиология сердца, патология клапанного аппарата, мокарда, перикарда, плевральных полостей, аорты, протезированных клапанов сердца, приведены стандартные позиции эхокариографического исследования и расчеты. Особый интерес могут вызвать разделы, посвященные диагностике врожденных пороков сердца у взрослых, объемных образований сердца и средостения и дифференциальной диагностике в эхокардиографии.

Книга УЗИ предназначена для специалистов эхокардиографии, ультразвуковой и функциональной диагностики УЗИ, кардиологов, терапевтов и студентов медицинских вузов.

Книга "Дифференциальная диагностика в эхокардиографии". Издание 2-е. с DVD-ROM - Митьков В. В., Рыбакова М. К.

Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии последипломного образования (база — ГКБ им. С.П. Боткина, Москва) и является 2-м, переработанным и дополненным изданием. Книга является уникальным изданием благодаря представленному дифференциально-диагностическому эхокардиографическому ряду, подкрепленному видеоматериалами и иллюстрациями, которые помогают систематизировать, классифицировать и провести дифференциальную эхокардиографическую диагностику.

Помимо эхограмм, во 2-е издание включены схемы, которые помогают научиться распознавать признаки той или иной патологии сердца или совокупность признаков и оценить характер нарушения гемодинамики, а также в главе 10 добавлен дифференциально-диагностический раздел, посвященный применению контрастных веществ. Книга включает все основные разделы современной кардиологии с позиции дифференциальной диагностики. Прилагаемый диск включает обширный видеоматериал по всем основным разделам с комментариями к нему.

Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов и вызовет интерес как у специалистов со стажем, так и у начинающих эхокардиографистов и студентов медицинских вузов.

Книга "Клиническая эхокардиография" - Шиллер Н. Б., Осипов М. А.

Книга "Клиническая эхокардиография" написана американским и отечественным специалистами, это самое популярное в России руководство по эхокардиографии. Книга предназначена и для тех кардиологов, которые лишь начинают осваивать эхокардиографию, и для тех, кто уже давно ею занимается.

Изучив руководство, врач сможет выполнять эхокардиографические исследования на самом современном уровне - так, как это делают в Лаборатории эхокардиографии Калифорнийского университета в Сан-Франциско.

Книга "Эхокардиография при врожденных пороках сердца у взрослых" - М. К. Рыбакова, В. В.Митьков

Диагностика врожденных пороков сердца - один из самых сложных разделов в кардиологии и эхокардиографии. Благодаря современным технологиям в эхокардиографии и пренатальной диагностике сердца плода диагностика врожденных пороков сердца стала более ранней, что способствовало существенному сокращению числа взрослых пациентов с данной патологией. Однако и в настоящее время можно встретить пациентов с различными врожденными пороками сердца даже в весьма почтенном возрасте.
Данное издание содержит историю описания того или иного врожденного порока, подробный анализ гемодинамики, особенностей эхокардиографической диагностики. Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии непрерывного последипломного образования (база - ГКБ им. С.П. Боткина, Москва) и включает все основные врожденные пороки сердца у взрослых с позиции эхокардиографии. Большое внимание уделено также дифференциальной диагностике в эхокардиографии при подозрении на врожденный порок сердца у больного, особенностям исследования сердца у детей и подростков, малым аномалиям развития сердца. Издание содержит большое количество иллюстраций и схем, а также примеры эхокардиографических заключений.
Предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

Эхокардиография (УЗИ сердца): показания, виды, проведение, расшифровка

Одним из способов обследования и оценки сердца человека, его сократительной активности является эхокардиография сердца (ЭхоКГ), называемая еще УЗИ сердца. Данное определение включает 3 составляющих: «эхо» (отголосок), «кардио» (сердце), «графо» (изображать). Исходя из основной составляющей, можно сделать вывод, что проводят эхокардиографию кардиологи.

Именно она дает возможность получения наглядного изображения сердца и сосудов. Этот метод относится к ультразвуковому, т. е. изучение происходит путем применения звуковых волн высокой частоты, не слышимых человеческому уху. Сделать эхокардиографию − значит оценить в режиме настоящего времени:

Работу сердечной мышцы;
Состояние 4 камер и клапанов;
Размеры сердечных полостей и давление в них;
Толщину стенок сердца;
Скорость внутрисердечного кровотока (движение крови).

Данный метод позволяет выявить внутриполостные тромбы, пороки сердца (врожденные или приобретенные), зоны асинергии (нарушение способности осуществлять цикл определенных движений), клапанные изменения.

Применяется данный ультразвуковой метод как для оценки сердца в нормальном состоянии, так и если выявлены какие-либо сердечные заболевания. Эхокардиография также используется, если необходимо измерить давление легочной артерии.

Преимущества ЭхоКГ

Процедура ЭхоКГ в ходе выявления сердечно-сосудистых заболеваний, в том числе и пороков сердца, является ключевой по причине своих основных характеристик, к которым относят:

Современность;
Безопасность;
Безболезненность;
Высокую информативность.

Эхокардиография не оказывает никаких вредных воздействий на организм, не травматична, не несет облучений, болей, побочных эффектов. Процедура может занимать от нескольких до 45 минут - все зависит от симптомов и целей проведения.

Именно с помощью данного обследования оцениваются сокращения сердца, являющиеся его основной функцией. Осуществляется это с помощью получения количественных показателей, анализирующихся в последствие, и на основании которых врачами делается заключение. Специалисты могут распознать снижение данной функции даже на первоначальной стадии, после чего назначается требуемое лечение. Повторное эхо-обследование позволяет увидеть динамику протекания болезни, а также результат лечения

Показания к проведению

За помощью к врачам, которые в обязательном порядке назначают прохождение УЗИ сердца, следует обращаться в случаях появления таких симптомов:

Шумов в сердце, обнаруженных в ходе выслушивания, и нарушения ритма;
Болей в районе сердца и грудной клетки;
Признаков сердечной недостаточности (например, увеличение размеров печени, отечность ног);
Как хронической, так и острой (инфаркт миокарда) ишемии;
Быстрой утомляемости, одышки, нехватки воздуха, частого приобретения кожей белого оттенка, синюшности покровов кожи вокруг губ, ушных раковин, верхних и нижних конечностей.

Ультразвуковое исследование проводится после перенесенных травм грудной клетки, операций на сердце. Необходимо выделить группу пациентов, которым следует провести ЭхоКГ. Это те, кто жалуется на постоянные головные боли, превратившиеся в хронические. Объясняется необходимость такого исследования тем, что возможной причиной болей могли стать микроэмболы - частички тромбов, которые перемещаются из правого отдела сердца в левый по причине дефекта перегородки.

Для диагностирования пороков сердца, зачастую врожденных, а также при наличии протезированных клапанов также необходима эхокардиография. ЭхоКГ проходят пациенты с гипертонической болезнью, атеросклерозом, при назначении курса лечения антибиотиками в онкологии. Если у маленького ребенка наблюдается плохой набор веса, тоже могут назначать ЭхоКГ.

Скрытые сердечные отклонения поможет выявить эхокардиография у людей, активно занимающихся спортом, требующим различных нагрузок на сердце: тяжелой атлетикой, дайвингом, парашютным спортом, бегом на большие дистанции и т.д. Проведение диагностики поможет своевременно назначить лечение и провести профилактику тяжелых осложнений сердечных болезней.

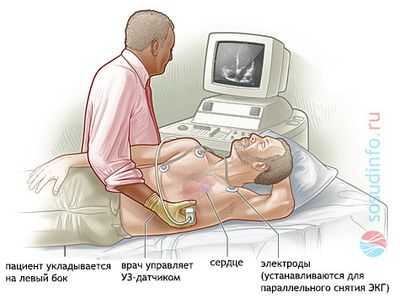

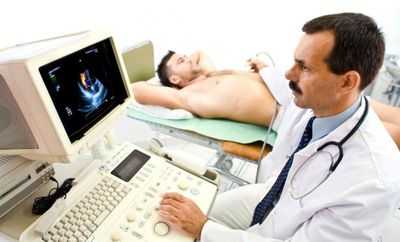

Проведение эхокардиографии

Никакой особой сложности подготовка к эхокардиографии не вызывает. Необходимо раздеться до пояса и улечься на кушетку на левый бок. Подобная поза способствует сближению левой стороны грудной клетки и верхушки сердца. Это, в свою очередь, дает более качественную картинку сердца с четырехкамерной позиции.

Далее гелем мажется район грудной клетки, куда крепятся датчики. Их различные позиции позволяют наглядно видеть все отделы сердца и осуществить измерения с фиксацией показателей работы и размеров. Датчики, подключаемые к эхокардиографу, не причиняют боли или дискомфорта. Ультразвуковые колебания от датчиков передаются в человеческое тело. Акустические волны двигаются в тканях и видоизменяются, а затем возвращаются к датчику. Здесь происходит их преобразование в электросигналы, которые и обрабатываются эхокардиографом. Изменение волн связано с переменами в состоянии внутренних органов. Именно в этом заключается отличие Эхо КГ от ЭКГ (электрокардиограммы), демонстрирующей графическую запись активности сердца, а не его строения.

Полученные результаты отображаются на экране в виде четкой картинки. Описанный метод обследования является наиболее распространенным и носит название «трансторакальная эхокардиография» (от лат. «thorax» - грудная клетка), обозначающий доступ к сердцу через поверхность тела пациента. Врач, исследующий сердце человека, при таком положении пациента сидит слева или справа от него, управляет настройками аппарата в зависимости от выводимого на дисплей изображения.

Если были выявлены хронические сердечные заболевания, то проводить ЭхоКГ рекомендуют хотя бы 1 раз за год.

При проведении УЗИ беременным на 11-13 неделе срока возможно определить основные показатели работы сердца плода, наличие камер и определение ритма.

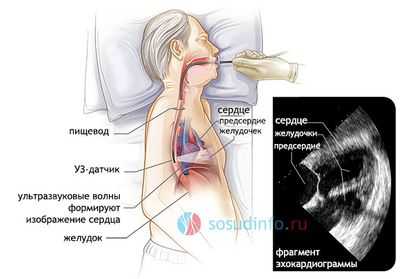

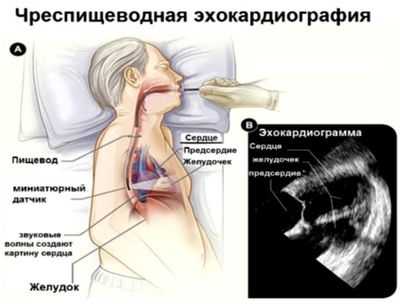

Чреспищеводная эхокардиография

Существуют случаи, при которых проведению трансторакальной ЭхоКГ препятствуют определенные факторы. Например, подкожно-жировая клетчатка, ребра, мышцы, легкие, а также протезированные клапаны, являющие собой акустические преграды на пути ультразвуковых волн. В подобных случаях применяется чреспищеводная эхокардиография, второе название которой − «трансэзофагеальная» (от лат. «oesophagus» - пишевод). Она, как и ЭхоКГ через грудную клетку, может быть трехмерной. При подобном исследовании датчик вводится через пищевод, который прилегает непосредственно к левому предсердию, что дает возможность лучше просматривать мелкие структуры сердца. Противопоказано подобное исследование при наличии заболеваний пищевода пациента (варикозное расширение вен пищевода, кровотечения, воспалительные процессы и т.д.).

В отличие от трансторакальной, обязательным подготовительным этапом к проведению чреспищеводной ЭхоКГ является голодание пациентом в течение 4-6 часов перед непосредственным проведением процедуры. Помещаемый в пищевод датчик обрабатывается ультразвуковым гелем и зачастую находится в зоне расположения не более 12 минут.

Стресс-ЭхоКГ

Для того чтобы изучить работу человеческого сердца с физической нагрузкой во время ЭхоКГ по показаниям осуществляют:

Подобную нагрузку определенными дозами;
С помощью фармакологических препаратов вызывают усиленную работу сердца.

При этом исследуют изменения, происходящие с сердечной мышцей во время нагрузочных тестов. Отсутствие ишемии зачастую обозначает малый процент риска различных сердечно-сосудистых осложнений.

Поскольку подобная процедура может иметь характеристики необъективной оценки, используют эхо-программы, которые одновременно демонстрируют изображения на мониторе, записанные во время различных стадий обследования. Эта наглядная демонстрация работы сердца в спокойном состоянии и при максимуме нагрузки позволяет сравнивать данные показатели. Подобный способ исследования - это стресс-эхокардиография, позволяющая обнаружить скрытые нарушения в работе сердца, незаметные в состоянии покоя. Обычно вся процедура занимает около 45 минут, уровень нагрузки при этом подбирается для каждого пациента отдельно в зависимости от возрастной категории и состояния здоровья. В качестве подготовки к проведению стресс-ЭхоКГ можно назвать следующие действия пациента:

Одежда должна быть свободной, не сковывающей движения;
За 3 часа до стресс-эхо следует прекратить любые физические нагрузки и потребление пищи в больших количествах;
За 2 часа до обследования рекомендуется выпить воды и немного перекусить.

Типы исследований

Кроме различия по способу проведения, эхокардиография бывает трех типов:

Одномерная в М-режиме.
Двухмерная.
Допплеровская.

При эхокардиографии в М-режиме (от англ. Motion) датчик подает волны вдоль одной выбранной оси. В результате на экран выводится картинка с изображением сердца, полученная как вид сверху в режиме реального времени. Изменяя направление ультразвука, можно проверять желудочки, аорту (сосуд, выходящий из левого желудочка и поставляющий насыщенную кислородом кровь ко всем органам человека) и предсердие. По причине безопасности проведения процедуры, исследование может применяться для оценки функционирования сердца как взрослого человека, так и новорожденного.

С помощью двухмерной ЭхоКГ врачами получается изображение в двух плоскостях. В ходе ее проведения ультразвуковая волна с частотой 30 раз за 1 сек. направляют по дуге в 90°, т.е. плоскость сканирования перпендикулярна четырехкамерной позиции. Меняя положение датчика, можно благодаря выводимой качественной картинке анализировать движение сердечных структур.

Проводимая же эхокардиография с допплеровским анализом позволяет определить скорость движения крови и турбулентность кровотока. Полученные данные могут нести информацию о пороках, наполнении левого желудочка. Основой допплеровских измерений является расчет изменения скорости движения объекта по отношению к изменению частоты отражаемого сигнала. При столкновении звука с движущимися эритроцитами частота меняется. Допплеровским сдвигом называют величину подобного изменения. Обычно этот сдвиг находится в рамках воспринимаемых человеком звуков и может воспроизводиться эхо-аппаратом в виде слышимого сигнала.

Видео репортаж из клиники, проводящей ЭхоКГ

Расшифровка ЭхоКГ

После проведения ультразвукового исследования с помощью эхокардиографа осуществляется расшифровка эхокардиограммы. Полностью и точно ее анализ может провести лишь кардиолог. Самостоятельное изучение полученных и продемонстрированных в заключении показателей может дать лишь примерное понимание общей картины. В зависимости от целей проведения, возраста и состояния пациента обследование может показать немного отличающиеся результаты.

В любом заключении после проведенной эхокардиографии встречается ряд обязательных показателей, цифры которых являются отображением строения и функций сердечных камер: указываются параметры левого и правого желудочка, межжелудочковой перегородки, предсердий, состояния клапанов сердца и перикарда (тонкой и плотной околосердечной сумки). Используя данные пособия «Нормы в медицине» (Москва, 2001 г.), можно вывести установленные нормы.

Параметры левого и правого желудочков

Основными показателями, определяющими нормальное состояние сердечной мышцы, являются данные о работе желудочков и перегородки между ними.

1. Параметры левого желудочка (ЛЖ) представлены 8 основными показателями:

масса миокарда ЛЖ (для мужчин норма составляет 135-182 г, для женщин - 95-141 г);
ИММЛЖ (индекс массы миокарда ЛЖ): 71-94 г/м2 для мужчин и 71-80 г/м2 для женщин;
КДО (объем ЛЖ в состоянии покоя): у мужчин 65-193 мл, у женщин 59-136 мл; КДР (размер ЛЖ в состоянии покоя) должен составлять 4,6-5,7 см и КСР (размер ЛЖ во время сокращения)− 3,1-4,3 см;
толщина стенки вне сокращений сердца при работе: 1,1 см. Если имеется нагрузка на сердце, то повышение показателя свидетельствует о гипертрофии, при которой толщина стенки желудочка увеличивается (параметр в 1,6 см и выше свидетельствует о значительной гипертрофии);
фракция выброса (ФВ) не должна быть меньше 55-60%. Фракцией выброса называют показатель, который указывает на объем выбрасываемой сердцем крови при каждом сокращении. Если показатель ФВ имеет меньшее значение, чем установленная норма, то это может свидетельствовать о сердечной недостаточности. Подобное явление является сигналом о неэффективном перекачивании крови с наличием застаивания;
ударный объем: 60-100 мл. Параметр определяет объем выбрасываемой крови за одно сокращение.

2. Нормальные показатели правого желудочка включают в себя толщину стенки в 5 мм, индекс размера от 0,75 до 1,25 см/м2 и размер желудочка в состоянии покоя от 0,75 до 1,1 см.

Нормы УЗИ для клапанов и перикарда

Расшифровка полученных результатов после исследования клапанов сердца считается более простой. Отклонение от норм может свидетельствовать о двух имеющихся процессах: стенозе либо недостаточности. Первое заключение говорит об уменьшении диаметра отверстия клапана, вследствие чего затрудняется прокачивание крови. Недостаточность же является противоположным процессом: створки клапана, препятствующие обратному движению крови, по каким-либо причинам не справляются с возложенными функциями. В таком случае кровь, направляемая в соседнюю камеру, имеет возврат, что, в свою очередь, делает работу сердца менее эффективной.

К распространенной патологии перикарда относят такой воспалительный процесс, как перикардит. При подобном отклонении возможно скопление жидкости или образование мест соединения (спайки) сердца с околосердечной сумкой. Норма жидкости составляет от 10 до 30 мл, при повышении же показателя свыше 500 нормальная работа сердца может затрудняться путем сдавливания.

Основной шаг к выявлению сердечно-сосудистых заболеваний - проведение УЗИ сердца. Ориентировочная стоимость подобной процедуры варьируется от 1400 руб. до 4000 руб. в зависимости от места расположения медицинского центра, имеющегося оборудования, репутации и квалификации специалистов. Расшифровать полученные результаты ЭхоКГ под силу квалифицированным врачам, которые способны на основании показателей поставить диагноз и назначить лечение. Попытки самостоятельно разобраться во всех цифрах заключения могут привести к нежелательным и ошибочным выводам.

Что такое эхокардиография (ЭхоКГ)

Эхокардиография - один из наиболее информативных методов диагностики состояния сердца, его сократительной активности. Различные виды ЭхоКГ позволяют получить наглядное изображение органа и близлежащих кровеносных сосудов.

Эхокардиография - что это такое?

Эхокардиография (эхолокация сердца, УЗИ) - это ультразвуковой метод исследования, который используют в кардиологии, предназначен для оценки функций органа, скрытых патологий и отклонений.

Основные цели исследования:

оценить функциональные характеристики миокарда, отделов сердца;
сделать замеры полостей, определить уровень давления в них;
измерить толщину стенок, их структуру и целостность;
выявить скорость кровотока.

ЭхоКГ показывает наличие тромбов и уровень жидкости в полостях, врожденные и приобретённые пороки, опухоли, изменения направления, силы и скорости тока крови.

У эхокардиографии есть много преимуществ - это один из наиболее достоверных методов диагностики, абсолютно безопасный, безболезненный, не имеет побочных эффектов.

Показания к проведению эхокардиографии

Эхокардиографию проводят пациентам, которые страдают от болезней сердца, сосудов, или имеют предрасположенность к их развитию, метод подходит для оценки адекватности лечения заболеваний.

Когда необходимо делать ЭхоКГ:

гипертония;
врождённые, приобретённые пороки сердца;
частые обмороки, головокружение;
одышка, затруднённое дыхание, сильная отёчность, дискомфорт в правом подреберье;
перебои в частоте сердечного ритма, бледность кожи, синюшность губ, ушей, конечностей;
боль в груди, которая распространяется на левую часть шеи, руку, лопатку;
после инфаркта, травм и ушибов грудной клетки, оперативных кардиологических вмешательств;
для определения количества жидкости в перикарде.

Эхокардиография - один из обязательных методов диагностики при беременности, особенно если женщина диабетик, принимала сильные антибиотики и препараты против эпилепсии, её ближайшие родственники имеют пороки сердца. Сделать обследование необходимо после перенесённой краснухи, или при наличии антител в крови к этой инфекции, если ранее были выкидыши.

В некоторых случаях УЗИ сердца делают плоду ещё в утробе для выявления врождённых пороков, диагностику делают на 18-22 недели беременности.

Виды ЭхоКГ

Большинство видов УЗИ сердца проводят трансторакальным методом - путём исследования грудной клетки, в некоторых случаях зонд с датчиком ультразвуковых волн опускают в пищевод.

Какие разновидности ЭхоКГ существуют:

М-эхокардиография - одномерный вид диагностики, сердце отображается в виде графика. Такой метод используют редко, он предназначен для измерения размеров отделов сердца, оценки степень эффективности их работы.
В-эхокардиография - в процессе исследования луч ультразвука проходит под углом 90 градусов, что позволяет получить чёткую картинку, на которой можно рассмотреть все структуры сердца. Во время диагностики хорошо видно как сокращается и расслабляется миокард, насколько смыкаются и размыкаются клапаны. Специалист проводит оценку размеров сердца, объём каждой камеры, состояние стенок.
ЭхоКГ с цветным картированием и с допплеровским анализом - проводят для определения направления кровотока, прямое и обратное движение жидкости окрашено в разные цвета. Такой метод чаще всего проводят совместно с одномерным и двухмерным УЗИ.
Контрастное ЭхоКГ - в кровь пациента добавляют контрастный препарат, что позволяет более чётко увидеть контуры и наличие патологических изменений внутри сердца.
Стресс- ультрасонокардиография - так называется метод, который предназначен для оценки работы сердца при физических нагрузках, позволяет обнаружить скрытые патологические процессы. Диагностику проводят при подозрении на развитие ишемии, для оценки результатов терапии, определения степени сужения сосудистых стенок. Такой способ позволяет определить вероятность возникновения осложнений после кардиологических операций, УЗИ проводят до хирургического вмешательства.
Чреспищеводная эхокардиография - датчик ультразвуковых волн опускают через горло в пищевод. В процессе обследования выявляют нарушения функций протезированного клапана, диагностика необходима при подозрении на наличие тромбоза, аневризмы.

ЭхоКГ необходимо делать детям в 12-14 лет - во время активного роста сердце не всегда успевает перестраиваться, нагрузки на миокард возрастают.

Как подготовиться к исследованию

Для проведения ЭхоКГ трансторакальным способом особая подготовка пациенту не требуется.

За несколько часов до процедуры нужно воздержаться:

от кофе;
от курения;
от активных физических нагрузок;
постараться не нервничать.

Как проводится УЗИ сердца

Никакой сложности для пациента ЭхоКГ не представляет, нужно просто прислушиваться к указаниям диагноста.

Как делают трансторакальную эхокардиографию:

Пациенту нужно оголить верхнюю часть туловища, лечь на левый бок - это позволит получить более чёткую картинку.
На грудную клетку врач наносит гель для улучшения акустического контакта.
Диагност закрепляет датчики на различных позициях, чтобы подробно рассмотреть и зафиксировать состояние всех отделов.

При УЗИ со стрессовой нагрузкой сначала делают обычную эхокардиографию, потом на теле пациента закрепляют датчики - они фиксируют все функциональные изменения, передают их на экран. Человеку предлагают поработать на кардиотренажёре, нагрузки постепенно увеличивают.

Перед проведением чреспищеводного УЗИ врач обрабатывает ротовую полость раствором лидокаина, после чего пациенту нужно лечь на левый бок, в рот вставляют защитное кольцо, вводят эндоскоп.

Расшифровка результатов и нормы ЭхоКГ

Расшифровать самостоятельно результаты УЗИ сердца, существует множество видов интерпретаций патологий, разобраться в которых под силу только специалисту.

Таблица нормальных показателей

· женщины -71-81 г/кв. м.

Также оценивают состояние клапанов для выявления стеноза или их недостаточности, определяют признаки обратного кровотока. В сердце здорового человека жидкость, спайки в перикарде, признаки разрастания тканей клапанов отсутствуют.

Все показатели умножаются на коэффициенты, которые зависят от площади тела, индексы занесены в специальные схемы.

Где сделать эхокардиографию

УЗИ сердца желают в муниципальных медицинских учреждениях по направлению лечащего врача, в частных заведениях такое направление требуют не всегда. Диапазон цен довольно широк, стоимость зависит от уровня клиники, её места расположения, оборудования.

Сколько стоит ЭхоКГ:

Вид УЗИ	Цена (тыс. руб.)
Одномерное, двухмерное УЗИ, допплеровское исследование	1,3-4,2
Стресс-ЭхоКГ	3-8
Чреспищеводная эхокардиография	2-6

Какой врач делает Эхо сердца?

Кардиолог даёт направление на эхокардиографию при наличии шумов в сердце, обнаружении отклонений на ЭКГ. Эхо сердца проводит и делает расшифровку врач функциональной ультразвуковой диагностики.

Противопоказания

Для обычного ультразвукового исследования сердца особых противопоказаний нет, но у заядлых курильщиков, при наличии бронхиальной астмы, бронхита проводить процедуру сложнее. Эхокардиографию не проводят при наличии морфологических нарушений в строении грудной клетки, кожных воспалений, ран, травм на груди.

Противопоказания для чреспищеводной эхокардиографии:

варикоз, который затрагивает вены пищевода;
новообразования различного происхождения в местах прохождения эндоскопа;
диафрагмальная грыжа большого размера;
проблемы с шейным позвоночным отделом;
кровотечения в органах пищеварительной системы;
сильный рвотный рефлекс.

ЭКГ и ЭхоКГ - отличия и что лучше?

ЭКГ - первичный метод диагностики патологий сердечно-сосудистых патологий, часто такой процедуры достаточно, чтобы выявить отклонение основных показателей от нормы. Эхокардиограмма - более точный и наглядный вид обследования.

Основные отличия:

ЭКГ желают для оценки проводящих функций, ритма сердца. УЗИ позволяет оценить работу органа в целом.
ЭКГ - статичный график на бумажном носителе, ЭхоКГ - динамичная картинка сердца на мониторе.
ЭКГ позволяет выявить только нарушения сердечного ритма, некоторые патологии миокарда. При помощи эхокардиографии можно выявить практически все явные и скрытые структурные, функциональные отклонения.

ЭКГ - более дешёвый и доступный метод диагностики, провести обследование можно в любой государственной поликлинике.

Электрокардиография - один из лучших методов диагностики сердца и сосудов в современной медицине. УЗИ не причиняет дискомфорт пациенту, у него побочных эффектов, число противопоказаний минимальное. Недостаток - высокая стоимость, достоверность результата во многом зависит от оборудования и квалификации специалиста.

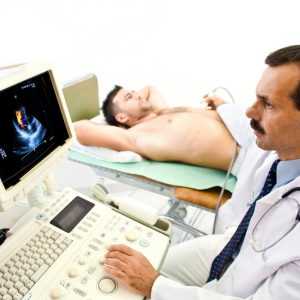

Эхокардиография (Эхо-КГ)

На сегодняшний день одним из основных методов диагностики заболеваний сердца является эхокардиография (Эхо-КГ). Это неинвазивное исследование, которое не оказывает негативного воздействия на организм, а потому может проводиться пациентам всех возрастных категорий, включая детей с рождения.

О том, что представляет собой эхокардиография, для чего она проводится, какие существуют виды этой процедуры, что может стать противопоказанием к ее проведению и как необходимо к ней готовиться, пойдет речь в этой статье.

Суть и цель проведения эхокардиографии

Эхокардиография или Эхо-КГ является неинвазивным методом обследования сердца с использованием ультразвука. Датчик эхокардиографа генерирует особые высокочастотные звуки, которые проходят через ткани сердца, отражаются от них, после чего регистрируются этим же датчиком. Информация передается на компьютер, который обрабатывает полученные данные и выводит их на монитор в виде изображения.

Эхокардиография считается высокоинформативным методом исследования, поскольку дает возможность оценить морфологическое и функциональное состояние сердца. С помощью этой процедуры возможно определить размеры сердца и толщину миокарда, их целостность и структуру, размеры полостей желудочков и предсердий, выяснить, соответствует ли норме сократимость сердечной мышцы, контролировать состояние клапанного аппарата сердца, обследовать аорту и легочную артерию. Также данная процедура позволяет проверить уровень давления в структурах сердца, выяснить направление и скорость движения крови в сердечных камерах и состояние внешней оболочки сердечной мышцы.

Данное кардиологическое обследование позволяет диагностировать врожденные и приобретенные пороки сердца, наличие свободной жидкости в сердечной сумке, выявить тромбы, изменение размеров камер, утолщение или истончение их стенок, обнаружить опухоли и какие-либо нарушения в скорости движения кровотока.
Уникальность такой информации заключается в том, что она получена неинвазивным путем, отражает метрические параметры работающего сердца, косвенно характеризует энергетические и метаболические возможности миокарда, а также позволяет оценить его резервные возможности и степень реструктуризации, ремоделирования сердца. При помощи данного метода возможна не только ранняя диагностика, но и прогнозирование послеоперационных осложнений у кардиохирургических больных.

Преимущества Эхо-КГ

Эхокардиография обладает целым рядом преимуществ по сравнению с другими видами обследования сердца.

Прежде всего, это абсолютно безболезненная и неинвазивная процедура, не вызывающая у пациента никакого дискомфорта, подобна УЗИ. Перед процедурой не проводятся никакие инъекции или любые другие подобные манипуляции.

Кроме того, процедура полностью безопасна для пациентов любой возрастной группы. Ее можно проводить детям, подросткам и беременным женщинам, поскольку ультразвук не оказывает никакого негативного воздействия на плод.

Эхо-КГ отличается доступностью, поскольку аппаратура для ее проведения присутствует практически в любом медицинском учреждении. Стоимость Эхо-КГ намного ниже, в сравнении с МРТ.

А самое главное преимущество этого вида обследования — это отличная информативность, с помощью Эхо-КГ можно рассчитать до 50 гемодинамических параметров, которые позволяют врачу получить максимум необходимых сведений и правильно подобрать терапию.

Показания и противопоказания для Эхо-КГ

Эхокардиография может быть рекомендована пациентам как при подозрении на наличие у них какой-либо сердечно-сосудистой патологии, так и в процессе терапии, чтобы оценить эффективность используемых препаратов.

Показаниями для проведения Эхо-КГ являются:

гипертония;
подозрение на присутствие врожденного или приобретенного порока сердца, в том числе и при наследственной предрасположенности к этому заболеванию;
частые головокружения, обмороки, одышка и отеки;
жалобы на «замирающее» сердце, на «перебои» в его работе;
боли за грудиной, особенно в том случае, если они иррадиируют в область левой лопатки или левую половину шеи;
инфаркт миокарда, диагностика стенокардии и кардиомиопатии, подозрение на опухоль сердца;
профилактическое обследование пациентов, которые часто испытывают эмоциональные и физические перегрузки;
изменения на ЭКГ и рентгенограмме грудной клетки, требующие уточнения морфологических изменений сердца.

Отдельно следует упомянуть о том, в каких случаях проведение эхокардиографии рекомендуется будущим мамам. Беременным Эхо-КГ следует провести, если:

у будущей матери имеются боли в прекардиальной области;
У пациентки диагностированы врожденные или приобретенные пороки сердца;
прекратились прибавки в весе или произошла резкая потеря веса;
появились немотивированные отеки нижних конечностей и одышка при незначительной физической нагрузке;
нарушение гемодинамики в период беременности.

Следует отметить, что абсолютных противопоказаний к проведению эхокардиографии практически не существует. При этом отдельные виды данного исследования не рекомендуются в тех или иных ситуациях, о которых речь пойдет ниже.

Виды эхокардиографии

На сегодняшний день существует несколько видов эхокардиографии. Поэтому какую разновидность исследования проводить в каждом индивидуальном случае, решает врач-кардиолог.

Одномерная

Сегодня этот вид Эхо-КГ самостоятельно используется редко, потому что считается менее информативным, нежели другие. Во время процедуры изображение сердца не генерируется. Данные выводятся на экран в виде графика. С помощью М-эхокардиографии врач может определить объем полостей сердца и оценить их функциональную активность.

В-эхокардиография (двухмерная)

Во время проведения В-эхокардиографии данные всех структур сердца поступают в компьютер и выводятся на монитор в виде черно-белого изображения. Врач способен определить размеры сердца, выяснить объем каждой камеры, толщину стенок, оценить подвижность створок клапанов и то, как сокращаются желудочки.

Допплерэхокардиография

Как правило, это исследование проводят одновременно с В-эхокардиографией. Оно позволяет отследить кровоток в крупных сосудах и на клапанах сердца, выявить обратный кровоток и его степень, что может свидетельствовать о формировании патологических процессов.

Контрастная эхокардиография

Это исследование дает возможность более четко визуализировать внутренние структуры сердца. Пациенту внутривенно вводится специальное контрастное вещество, после чего процедура проводится как обычно. Такой подход позволяет изучить внутреннюю поверхность камер сердца. Противопоказанием для проведения этого исследования является индивидуальная непереносимость контраста и хроническая почечная недостаточность.

Стресс-эхокардиография

Для диагностирования скрытых патологий сердца, которые проявляются исключительно при физической нагрузке, используется особый вид исследования - стресс-эхокардиография. Она дает возможность выявить заболевания на ранних стадиях, которые не напоминают о себе, если пациент находится в состоянии покоя.

Проведение стресс-эхокардиографии рекомендуется для оценки состояния сосудов и их проходимости, для выяснения, насколько велик риск осложнений перед проведением оперативных вмешательств на сердце и сосудах. Также процедура проводится для того, чтобы определить, насколько эффективной является терапия ишемической болезни сердца и для определения дальнейшего прогноза при этом заболевании.

У стресс-эхокардиографии существует несколько противопоказаний. Ее нельзя проводить пациентам, страдающим дыхательной, почечной, печеночной или сердечной недостаточностью в тяжелой форме. Также она противопоказана при инфаркте миокарда, аневризме аорты и наличии в анамнезе тромбоэмболий.

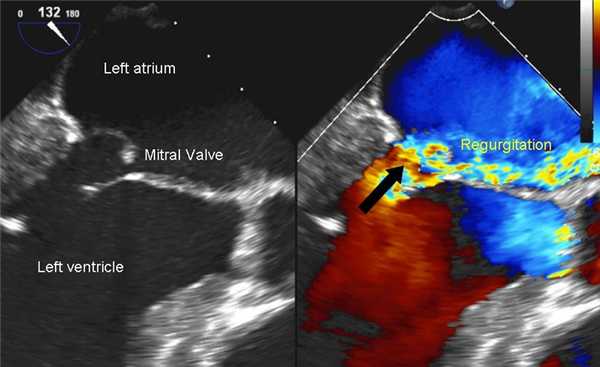

Чреспищеводная эхокардиография

Это особый вид исследования, в ходе которого миниатюрный ультразвуковой датчик через ротоглотку по пищеводу вводится на необходимую глубину с помощью эндоскопа. Несмотря на очень маленькие габариты датчика, подобное исследование считается довольно сложным и проводится исключительно в специализированных медицинских центрах. Кроме того, к нему существуют особые показания. В частности, чреспищеводное исследование проводят в том случае, когда стандартное трансторакальное исследование не позволяет оценить состояние сердца и его структур. В частности, когда возникают сомнения в нормальном функционировании протеза сердечного клапана, при подозрении на аневризму аорты и дефект межпредсердной перегородки, а также в том случае, если у пациента был диагностирован эндокардит инфекционного характера и врач подозревает абсцесс корня аорты.

В то же время, у данного вида исследования имеются противопоказания со стороны верхнего отдела пищеварительного тракта, а именно при любых опухолевых образованиях пищевода, кровотечении из верхних отделов ЖКТ, наличии крупной диафрагмальной грыжи или расширении вен пищевода. Не следует проводить чреспищеводное исследование пациентам с тяжелым остеохондрозом шейного отдела позвоночника, при нестабильности шейных позвонков, с перфорацией пищевода в анамнезе. Осложнено проведение диагностики может быть у пациентов с заболеваниями щитовидной железы.

Подготовка к Эхо-КГ

Как правило, при проведении одно- и двухмерной эхокардиографии, а также допплерэхокардиографии, в какой-либо особой подготовке нет необходимости. В том случае, если назначается чреспищеводное исследование, существует ряд ограничений.

Так, последний прием пищи должен быть не позже, чем за шесть часов до процедуры. Пить тоже не рекомендуется. Непосредственно перед проведением манипуляции следует снять зубные протезы.

Накануне проведения чреспищеводного исследования лицам с лабильной нервной системой рекомендуется принять легкое успокоительное. После проведения процедуры пациенту понадобиться какое-то время на восстановление, поэтому до конца дня не следует перегружать себя работой. Необходимо также воздержаться от управления автомобилем.

Методика проведения исследования

Для проведения трансторакальной эхокардиографии пациента располагают в положении на левом боку, что обеспечивает сближение верхушки сердца и левой части грудной клетки и максимально точную визуализацию сердца — в итоге на мониторе видны сразу все четыре его камеры.

Врач наносит на датчик гель, благодаря которому улучшается контакт электрода с кожей. После этого датчик попеременно устанавливают сначала в яремную ямку, потом в зоне пятого межреберья, где максимально четко можно проконтролировать верхушечный толчок сердца, а потом под мечевидным отростком.

Разумеется, каждый врач стремится к тому, чтобы результаты исследования были максимально точными. При этом следует отметить, что то, насколько информативной будет процедура, зависит от трех основных факторов.

Прежде всего, следует учитывать анатомические особенности пациента. Серьезными препятствиями для ультразвука являются ожирение, деформация грудной клетки и другие подобные факторы. В результате полученное изображение может оказаться нечетким и не поддающимся надлежащей интерпретации. Для уточнения диагноза в таких случаях предлагается чреспищеводное обследование или МРТ.

Следует принимать во внимание и качество аппаратуры. Разумеется, более современное оборудование предоставит врачу больше возможностей получить достаточно информации о сердце пациента.

Наконец, следует учитывать компетентность специалиста, проводящего обследование. При этом важны не только его навыки технического характера (возможность расположить пациента в правильном положении и поместить датчик в нужную точку), но и умение проанализировать полученные данные.

При проведении стресс-эхокардиографии сначала пациенту делают обычную Эхо-КГ, а потом накладывают специальные датчики, которые проводят регистрацию показателей во время физической нагрузки. С этой целью используются велоэргометры, тредмил-тест, чрезпищеводная электростимуляция или медикаментозные препараты. При этом изначальная нагрузка является минимальной, а потом ее постепенно повышают, контролируя показатели артериального давления и пульса. Если самочувствие больного ухудшается, обследование прекращается.

Все это время непрерывно проводится электрокардиография, что дает возможность оперативно реагировать при возникновении каких-либо экстремальных ситуаций. Во время нагрузки пациент может ощущать головокружение, учащение пульса, дискомфорт в области сердца. После прекращения нагрузки пульс замедляется. Иногда для того, чтобы работа сердца полностью нормализовалась, требуется ввести другие медикаменты. При этом состояние пациента тщательно контролируется вплоть до полного восстановления.

Как правило, вся процедура длится около часа.

Проведение чреспищеводной Эхо-КГ начинается с орошения ротовой полости и глотки пациента раствором лидокаина для купирования рвотного рефлекса во время введения эндоскопа. После этого пациента просят лечь на левый бок, вставляют ему в рот загубник и вводят эндоскоп, через который будет осуществляться прием и подача ультразвука.

Расшифровка результатов

Осуществляет расшифровку результатов Эхо-КГ тот врач, который проводил исследование. Полученные данные он либо передает лечащему врачу, либо же отдает непосредственно пациенту.

Следует учитывать, что нельзя ставить диагноз, опираясь исключительно на результат эхокардиографии. Полученные данные сопоставляются с другой информацией, имеющейся в распоряжении лечащего врача: данными анализов и других лабораторных исследований, а также имеющейся клинической симптоматикой у пациента. Рассматривать эхокардиографию как полностью самостоятельный метод диагностики нельзя.

Проводят стандартную эхокардиографию как в государственных медицинских учреждениях (поликлиниках и больницах), так и в частных медицинских центрах. Для записи на обследование следует предоставить направление лечащего врача или врача-кардиолога.

Более специфические разновидности Эхо-КГ — чреспищеводное исследование или стресс-эхокардиографию — можно пройти только в специализированных медицинских учреждениях, поскольку для их проведения требуется специальное оборудование и персонал, который прошел особую подготовку.

Эхокардиография у детей

Как уже отмечалось выше, неоспоримыми достоинствами Эхо-КГ является неинвазивность, безболезненность и полная безопасность этой методики кардиологического исследования. Манипуляция не связана с лучевой нагрузкой, не провоцирует никаких осложнений. Поэтому при наличии соответствующих показаний исследование может быть рекомендовано не только взрослым, но и детям.

Диагностика поможет своевременно обнаружить врожденную патологию у детей раннего возраста, что, в свою очередь, даст возможность подобрать максимально эффективное лечение. В результате ребенок сможет в будущем вести абсолютно полноценную жизнь.

Показаниями для проведения эхокардиографии ребенку являются:

шумы в сердце;
появление одышки либо при физической нагрузке, либо в состоянии покоя;
синюшность губ, зоны носогубного треугольника, кончиков пальцев;
снижение или полное отсутствие аппетита, слишком медленная прибавка веса;
жалобы на постоянную слабость и усталость, внезапные обмороки;
жалобы на частую головную боль;
дискомфорт за грудиной;
снижение или повышение показателей артериального давления;
появление отеков на конечностях.

Принимая во внимание тот факт, что метод является безопасным, проводить эхокардиографию малышам можно не один раз, чтобы проследить развитие болезни или оценить, насколько эффективным является лечение. В том случае, если были выявлены какие-то патологические изменения, проводят исследование как минимум раз в год.

Подготовка и проведение процедуры детям

Как и взрослые пациенты, дети не нуждаются в какой-либо предварительной подготовке. Желательно, чтобы в течение трех часов перед проведением исследования ребенок ничего не ел, потому что при полном желудке наблюдается высокое стояние диафрагмы, что может исказить результат.

Родителям следует взять с собой результаты сделанной накануне электрокардиограммы, а также результаты исследований, которые проводились ранее. В обязательном порядке малыша следует психологически подготовить к процедуре, объяснив, что никто не собирается причинять ему боль.

Для того, чтобы провести процедуру, малыша раздевают до пояса и укладывают на левый бок на кушетку. После того, передвигая по грудной клетке датчик, врач изучает полученное изображение.

Эхокардиография плода

Существуют модели эхокардиографов, с помощью которых можно провести исследование плода, находящегося в матке. При этом ни матери, ни будущему ребенку не будет нанесено никакого вреда.

Как правило, Эхо-КГ плода (пренатальная или фетальная эхокардиография) проводится в период от 18 до 22 недели беременности. Его основная цель — это своевременное выявление врожденного порока сердца у плода. Исследование обеспечивает возможность проверить внутрисердечный ток крови ребенка в материнской утробе и динамическое наблюдение вплоть до его рождения. В результате акушер-гинеколог может спланировать проведение родов, а кардиологи получают возможность начать лечение ребенка сразу после рождения.

Эхокардиография плода проводится в том случае, если врожденный порок сердца имеется у близких родственников пациентки, некоторых заболеваниях беременной, при которых увеличивается вероятность врожденных пороков у плода (сахарный диабет, системные заболевания соединительной ткани, эпилепсия). С профилактической целью проводят Эхо-КГ плода, если в первом триместре мать принимала антибиотики или противосудорожные препараты. Проводится диагностика также, при возрасте матери старше 35 лет. Также показанием является выявленные во время ультразвукового исследования на сроке двадцать недель отклонения.
Таким образом, антенатальное выявление врожденных пороков сердца и сосудов позволяет квалифицированно подходить к решению вопроса о тактике ведения больных детей, что крайне важно, особенно в аспекте снижения младенческой смертности по причине врожденных пороков сердца. Именно поэтому разрабатываются методологические алгоритмы исследования плода методом допплер Эхо-КГ, определяются оптимальные сроки проведения пренатальной Эхо-КГ, которые позволяют всесторонне исследовать гемодинамику плода в норме и при наличии кардиальной патологии, а также оценивать нарушения гемодинамики в единой функциональной системе «мать-плацента-плод».

Читайте также:
