Гильза пуля капсуль и порох
1) капсюли я так понял можно покупать,хранить,транспортировать без лицензии? в любом количестве? всех типов?
2) гильзы стреляные так же?
3) а гильзы не стреляные от разных видов оружия как регламентируются?
4) что считается патроном? ( т.е. допустим гильза+порох, но без пули это патрон?, или гильза+порох+пуля,но без капсюля это патрон?)
т.е. интересно если человека остановят и найдут без документов патрон с порохом но без пули, или с пулей но без капсюля - это будет незаконно признано?)
короче много глупых вопросов, но лучше я раз спросить,чем 3 года сидеть)))
патрон - устройство, предназначенное для выстрела из оружия, объединяющее в одно целое при помощи гильзы средства инициирования, метательный заряд и метаемое снаряжение
по идее патрон по закону обязан иметь средство инициирования (капсюль), а если его нет- это не патрон, а его макет. так?
цитата: капсюли я так понял можно покупать,хранить,транспортировать без лицензии?
цитата: гильзы стреляные так же?
цитата: а гильзы не стреляные от разных видов оружия как регламентируются?
цитата: патрон с порохом но без пули/капсюля
цитата: Что говорит Закон, допустим про арт гильзу 76мм с не наколотым капсулем?
Нарушаю ли я закон?
цитата: Originally posted by Frayman:
Нарушаю ли я закон?
цитата: Originally posted by Frayman:
Нарушаю ли я закон?
цитата: Нет. В идеале наколотый капсюль и отсутствие пороха. Патрон в разборе либо отверстие в гильзе. Сотрудники, которые изымут у вас макеты не обязаны быть экспертами. А экспертиза, оно вам надо?
цитата: я правильно понял, что если порох есть, то будет признано патроном, вне зависимости от наличия капсюлю или пули?
цитата: чтобы не было экспертизы я и хочу найти сводку или регламент на бумаге,что есть патрон, и т.д.
ГОСТ 28653-90
Оружие стрелковое термины и определения.
цитата: Originally posted by inozemec:
при любых изьятиях экспертиза будет всегда..
А ответсвенность есть ответственность за патрон где капсюль наколот или пробит?:-)
и такой вопрос-может кто проверял. подают ММГ не из отстрела-т.е. порох вытряхнули, капсюль залили ВД-шкой или ацетоном(или кто уж чем)-но допустим что со временем ацетон испарился, а дырку в гильзе сверлить не стали-т.е. пуля в гильзе есть, капсюль живой-просто пороха нет. энергетики только сработавшего капсюля хватает чтобы пулю из патрона 5,45х39 выбросить хотя-бы на 1-2 метра от среза ствола? (в этом случае получается снова "огнестрел" для эксперта-пусть даже пуля и через метр просто упадёт на пол-но канал ствола она покинула. )
цитата: Изначально написано Eng. Den:
В законе прописано, что не признаётся коллекционированием боеприпасов и не подлежит лицензированию сбор охолощённых боеприпасов - без пороха, с отверстием в гильзе и "с использованным средством инициирования". Сделай как положено и живи спокойно. Учебные и холостые патроны тоже не ограничиваются.
Можно ссылку на закон где это написано, заранее спс
1) можно
2) также
3) можно иметь свободно
4) гильза+пуля+порох+капсуль в одном
порох в отдельности теперь по закону ВВ, значит
пуля+гильза+порох=не боеприпас, но все равно 222
гильза+порох=не боеприпас, но все равно 222
если патрон холостой(и порох в нем, а не отдельно), то можно - по этому поводу есть специальное постановление верховного суда
цитата: Изначально написано Eng. Den:
В законе прописано, что не признаётся коллекционированием боеприпасов и не подлежит лицензированию сбор охолощённых боеприпасов - без пороха, с отверстием в гильзе и "с использованным средством инициирования". Сделай как положено и живи спокойно. Учебные и холостые патроны тоже не ограничиваются.
ну нет дырки и не наколот капсуль и что?
если не подпадает под определение боеприпаса - значит можно
цитата: если не подпадает под определение боеприпаса - значит можно
цитата: Originally posted by sieg187:
Тут все зависит от эксперта. Если изъят патрон с ненаколотым капсюлем и вставленной пулей (в сборе), в него могут сыпануть немного. вполне достаточно будет для 222. Лучше, если в протоколе будет отмечено отверстие и наколотый капсюль.
цитата: Originally posted by banzaj11:
про порох самая соль получается..
ведь по идее по его наличии в гильзе могут дать 222, даже если есть роха на гладкое? думаю что да..
могут что-то припаять?
цитата: холостой армейский патрон-сам по себе тоже вроде не считается криминалом-и использование его в охолощенном оружии которое тоже продаётся без лицензии-разрешено с оговорками по месту использования.
цитата: Originally posted by BADAVIA:
Порох есть-222 и точка. Нужно разрешение.
цитата: . и покупают так же-как и сигнальное, без паспорта.
цитата: Originally posted by BADAVIA:
Шумовой для газа никто без лицензии и паспорта не продаст.
цитата: Originally posted by казанский:
холостой армейский патрон-сам по себе тоже вроде не считается криминалом-и использование его в охолощенном оружии которое тоже продаётся без лицензии-разрешено с оговорками по месту использования.
цитата: Originally posted by казанский:
продажа стройпатронов-пока безлицензионная, также как и сигнального оружия калибром не выше 5,6мм.
цитата: а что если мне даст кто-то патрон который возможно был переснаряжен.
и меня задержут с ним, с учетом что лицензия на этот тип патронов есть у меня
Прежде чем что то показать, нужно немного разобраться в матчасти. Коснемся сегодня боеприпасов для гладкоствольного оружия, в частности 12, 20, 16 калибры, это наиболее близкие по назначению и устройству патронов калибры. Разберем все на примере патронов самого распространенного и мощного — 12 калибра. Славится он тем, что всем хорош. Современные технологии позволили ему почти полностью вытеснить 16 и 10 калибры, то бишь соседей. Позволяет еще при желании занять нишу и 20 калибра, что позволяет охотнику иметь в принципе одно ружье на очень многие виды охот, ну или одну оснастку для изготовления боеприпасов. Что касаемо спорта — 12 калибр вообще вне конкуренции, 98, наверное, процентов гладкоствольного оружия под спорт — оружие 12 калибра. Это и стендовая стрельба, это и практическая. Спортивного оружия под 12 калибр выпускается очень много, есть и "универсальные варианты", подходящие и для спорта и для охоты. Выпускаются так же тюнинговые части для оружия, чтобы адаптироваться под определенный спорт. Но, мы ушли в сторону.
Тем временем у нас появилось два термина. Калибр гладкоствольного оружия, и собственно гладкоствольное оружие. Итак:
Гладкоство́льное ору́жие — огнестрельное оружие, имеющее ствол или стволы только с гладкими каналами. Тобишь, ствол или стволы не должны иметь нарезов. По российскому законодательству допускается участок с нарезами не длиннее 140 мм.
Число калибра гладкоствольного оружия означает целое количество сферических пуль, которые можно отлить из 1 английского фунта свинца (453,59 г). Пули при этом должны быть сферические, одинаковые по массе и диаметру, который равен внутреннему диаметру ствола в средней его части. Чем меньше диаметр ствола, тем большее количество пуль получается из фунта свинца. Таким образом двадцатый калибр меньше десятого, а шестнадцатый меньше двенадцатого. Формулировка сложная, но в среднем, канал ствола 12 калибра в диаметре равен 18.5 мм. Разные производители делают по-разному, исходя из: под какую гильзу проектировался ствол, и какие характеристики желает получить из данного ствола производитель. К этой теме вернемся позже.
Итак. Патрон. Патрон — боеприпас стрелкового оружия и артиллерийских орудий, которым оружие заряжается в один приём. Патрон гладкоствольного оружия это устройство, объединяющее в себе гильзу, капсюль -инициатор, заряд пороха, и метаемое снаряжение. Разберем все по порядку.
Гильза. Гильза, грубо, это стакан с дном, имеющим выступающий рант для позиционирования в патроннике ружья. Служит для объединения всех компонентов для производства выстрела, их защиты во время транспортирования, и обтюрации газов во время выстрела (герметизации канала ствола). Исторически образовалось 3 вида гильз.
Латунная и самая живучая гильза. В советское время применялась всеми охотниками, нынче ее используют только любители старины и промысловики. Плюсы данной гильзы:
-Чудовищная живучесть. Позволяет ее переснаряжать сотни, даже тысячи раз без потери потребительских свойств. Тем и объяснялась любовь к ней советских охотников и промысловиков. В условиях дефицита готовых заводских патронов, латунная многоразовая гильза — хорошее подспорье бережливому охотнику.
Минусы:
-Применяется слабый капсюль-инициатор. Старинный капсюль, называемый "центробой" рассчитан на дымные пороха, которые воспламеняются от любой искорки, а не как не на современные бездымные пороха, для инициации которых нужен ровный форс пламени и высокое давление форсирования, что центробой и данная гильза обеспечить не в состоянии.
-Высокая стоимость самой гильзы. Это, в принципе, разовая плата, и гильза потом отбивалась с лихвой, если их не терять:). Отсюда вылазит другой недостаток — сомнительное применение на самозарядных ружьях и карабинах, которые отличаются расточительством, и выбрасывают стреляную гильзу за пределы оружия на приличное расстояние. А в некоторые магазины у многозарядных ружей латунные гильзы вообще снарядить невозможно. В общем девайс только для двустволок и иже с ними.
-Скромные показатели на современных и не очень современных стволах. Стволы, начиная с конца 60-х начали проектироваться под бумажную гильзу, у которой стенки толще, соответственно необходим другой диаметр канала ствола. Современные стволы, проектируются под пластиковую гильзу, у нее своя толщина стенки. Это не мешает применять другие гильзы, просто результат уже будет хуже.
-Почти полное отсутствие оснастки. Мало уже где встретишь пачку капсюлей центробой, тяжело купить дымный порох. Но это не останавливает любителей старины и ценителей традиций:)
Бумажная гильза, или еще как ее называют охотники — папковая. Исторически сложилось, что бумага — первый материал для объединения всех компонентов для выстрела, но для 12 калибра, исторически, бумажная гильза стоит после латуни. Она из себя представляет "донышко" (фланец гильзы), наподобие латунной гильзы, с рантом и посадочным местом под капсюль, в это донышко вставлен плотный бумажный цилиндр, и изнутри этот цилиндр прижат к стенкам донышка донным пыжом. Подавляющее большинство послевоенного советского оружия спроектировано именно под бумажную гильзу. Именно моя двустволка ИЖ-58 входит в их число. Итак, плюсы:
-Технологичность и дешевизна относительно латунной гильзы. Позволяло сделать ее, наконец-то, одноразовой, и, не задумываясь, ее после выстрела выбросить.
-Экологичность. Модное нынче слово. Если совесть гложит по поводу чистоты леса, с бумажной гильзой нет никаких проблем просто оставить ее в лесу. Бумага сгниет, латунную попку приберет земля.
Недостатки:
-Чувствительность к длительному воздействию влаги. Ну это не мудрено, материал ведь бумага. Она отсыревает, набухает, патрон перестает лезть в патронник, может намокнуть порох. В поздних гильзах частично решили эту проблему путем наружного лакирования, но это удорожило гильзу.
-Приколы и глюки в автоматическом оружии. Первое советское самозарядное ружье — мц-21-12, тоже было спроектировано под бумажную гильзу. Но, часто охотники применяли патроны ненадлежащего качества, и происходили задержки при стрельбе. Вызывалось это большими скоростями движения подвижных частей, и высокую нагрузку на саму гильзу. Отрывы "жопок", замятия, деформации, все это преследовало охотников, и ружье, в некоторых кругах, слыло ненадежным.
-Низкая живучесть. Гильзы действительно "одноразовые", после выстрела они не подлежали перезарядке.
Все эти недостатки (пожалуй, кроме последнего) привели к созданию на сегодняшний день, самой совершенной конструкции гильзы. Итак
Самая современная гильза, все современное оружие проектируется именно под пластиковую гильзу. 99,9 процентов современных заводских патронов будут в пластиковой гильзе. Но, как и все в этом мире, как аккумуляторы в ваших машинах, она имеет плюсы и минусы. Разберем их. Плюсы:
-Дешевизна и технологичность, даже дешевизней и технологичней бумажной:)
-Выносливость гильзы, позволяет ей работать в автоматическом оружии и переносить высокие перегрузки
-Герметичность и пофигизм на влагу
-Возможность ограниченного перезаряда. В зависимости от того, как патрон снаряжать, и какое качество самой гильзы, можно перезарядить эту гильзу от 2 до 10 раз.
Главный минус этой гильзы — неэкологичность. Выброшенные гильзы будут лежать сотнями лет, первые года отпугивая зверей запахом, в последующем — ярким пластиком, и вообще вредить природе своей химией. Ну и то, что в нашем низкокачественном и кризисном времени, у некоторых экземпляров качество ну просто отвратительное.
Гильзу разобрали, перейдем к капсюлю-инициатору.
Капсюль это устройство для воспламенения порохового заряда. Представляет собой стакан из мягкого металла (обычно латуни) с небольшим зарядом чувствительного к удару взрывчатого вещества, например гремучей ртути. Когда курок или ударник накалывает капсюль бойком, этот заряд взрывается и создает форс (струю) пламени, поджигающий пороховой заряд. Располагается во фланце гильзы.
Порох. По́рох — многокомпонентная твёрдая взрывчатая смесь, способная к закономерному горению параллельными слоями без доступа кислорода извне с выделением большого количества тепловой энергии и газообразных продуктов, используемых для метания снарядов. Бывает дымный и бездымный.
Исторически, это самое первое взрывчатое вещество, изобретенное человеком. Им взрывали стены, на нем летали военные и феерверочные ракеты, им метали пушечные ядра и пули. Но не обошел этот порох и охотников. Он состоит из угля, серы и селитры. Очень прост в производстве, со временем (при надлежащем хранении) не теряет своих свойств. Но, он относительно слаб, долгогорящий, что приводит к выгоранию гильз, и оставляет очень много не сгоревших остатков в виде облака дыма, и бархатного нагара в стволе. Облако дыма охотнику мешает вести наблюдение за дичью, мешает сделать второй выстрел. Но, у него приятная отдача, довольно неплохой бой, при правильном снаряжении. Порох уже устаревший, и не применяется, кроме вышеупомянутых любителей.
С бездымным порохом сложнее. Их существует великое множество, я разберу парочку, с которыми имел дело.
Довольно известный и старый, но актуальный по сей день порох. Он очень прост в освоении новичками, так как прощает незначительные ошибки, очень универсален, патроны, снаряженные соколом имеют хороший бой. На нем можно снарядить и любую дробь, и картечь, и пулю, но при условии, что это не спортивный (легкий) заряд, для данного калибра. Например, в 12 калибре номинальная навеска дроби (ну или что у Вас там заряжено) — примерно 32-35 грамм. Легкие заряды — меньше 30, с ними уже порох будет работать хуже, так как у пороха высокое дульное давление, которое повышается при снижении навески, легкие заряды при выходе из ствола будут подвергаться "сбивающим" воздействиям дульного давления, кучность будет падать. Я на Соколе вполне успешно снаряжал навески от 35, до 28 грамм. Если Вы новичок — этот порох для Вас.
Пороха Сунар очень узкоспециализированные под конкретные калибры и конкретные навески. Это им позволяет выдавать из определенного калибра и навески максимально высокие характеристики при высокой чистоте горения (меньше нагара остается). А еще они не любят ошибки в снаряжении. Завод изготовитель рекомендует снаряжать порох в патрон с точностью до 0.05 грамма! Нужны хорошие аптекарские весы. Например порох Сунар 32, что на фото, предназначен для использования в 12 калибре с навеской 32 грамма. Для 16 он уже не пойдет, он быстрогорящий, давление в более узком стволе будет расти неконтролируемо. Для других навесок он тоже не подойдет, более тяжелая навеска вызовет опять же высокий рост давления, на низкой навеске порох сгорит не полностью. Необходимо подбирать порох, исходя из имеющегося снаряжения и целей. Для спорта один порох, для охоты другой. Для пули третий. Все вышеперечисленное можно отнести к пороху Ирбис, который производит тот же завод, но по другой технологии. В общем пороха для опытных, желающих добиться максимальных характеристик. Перейдем к метаемому снаряжению
Метаемое снаряжение — это то, что полетит в цель. Термин введен для упрощения, так как в гладкоствольном оружии очень много разновидностей зарядов. Патрон 12 калибра довольно вместительный, что открывает поле для фантазии. Существует три основных вида снаряжения — дробь, картечь, и пуля. Первые два типа отличаются многочисленностью, пулевых поражающих элементов может быть от одного до трех.
Дробь — свинцовые или стальные шарообразные поражающие элементы. Свинец используется у нас и в Европе, сталь, как более экологичный сплав — в США. Классифицируется по размерам, каждому размеру присваивается номер. Присвоенные номера идут от 9 до 1, потом идут "нули" от одного до шести нулей. Это порядок возрастания. Шаг в диаметре — 0.25 мм. К примеру, дробь 00 (два нуля) имеет диаметр 4.5 мм. Стальная дробь 00 используется в газобалонной пневматике. Таблицу диаметров можно найти в интернете. Для чего такой разбег? Дробь нужна, прежде всего, для добычи мелкого и среднего зверя, а так же птицы. В спорте ее применяют для поражения тарелок на стенде и поражения попперов (падающая стальная мишень) в практической стрельбе. Мелкая дробь используется для добычи мелких птиц, дупеля, бекасы, рябчики. Чем больше дробь, тем больше размер цели. Средняя дробь от 7 до 4 используется для добычи уток, от 4 до 1 — заяц, гусь, тетерев, нули это высоколетящие гуси, косули, подсвинки. Дробь 00000 имеет в диаметре 5.5 мм. Что же идеть дальше? А дальше идет картечь.
Картечь это по-сути крупная дробь. Она уже обозначается диаметром. Следующая после дроби картечь — "волчья" — 5.6 мм, против кого она применяется, понять не сложно. Самая крупная — 8.5, которая изображена на фото. Применяется для добычи среднего кабана.
Пуля. Пуль существует превеликое множество. Но классифицировать их можно по диаметру на калиберные и подкалиберные. Диаметр калиберных равен диаметру ствола, тело пули во время выстрела скользит по каналу ствола. Диаметр подкалиберных пуль меньше диаметра ствола. По стволу скользят, как правило, пластиковые обкладки, в которые заключено тело пули. Для чего такая сложность? Иногда требуется легкая, быстрая пуля, она соответственно должна быть небольшого диаметра, чтобы уменьшить лобовое сопротивление. Так же обкладки необходимы, когда пуля сделана не из мягкого свинца, а из твердой стали, чтобы тело пули не навредило каналу ствола, тело можно поместить в пластиковый контейнер. Как правило, после покидания канала ствола, обкладки под действием аэродинамических сил покидают пулю, далее она продолжает полет уже без них.
По способу стабилизации пули можно разделить на стрелочные и турбинные. Чтобы пуля после вылета из канала не начала кувыркаться, ей нужна стабилизация. В нарезном оружии эту роль на себя берет ствол, его винтовые нарезы закручивают пулю, ей придается гироскопическая стабилизация. Про гироскопический эффект можно почитать в интернете. Турбинные пули используют этот же принцип, только закручиваются они с помощью аэродинамических сил, то есть с помощью набегающего потока воздуха, но, пуля получает это вращение не сразу, а со временем, на начальном этапе ее все равно надо чем то стабилизировать. Все современные пули имеют и стрелочную, и турбинную стабилизацию. Что из себя представляет стрелочная стабилизация? Это когда головная часть тяжелее хвостовой, хвостовик, как правило, легкий и пластиковый. Набегающим потоком воздуха среда заставляет хвостовик держаться в "аэродинамической тени" от головной части, пуля не кувыркается. Все современные заводские пули в конструкции имеют оба типа стабилизации. Разберем пули на фотографии. Первое фото — две пули Гуаланди. Отличаются они только массой. Левая — 32 грамма, правая — 40 грамм. Эти пули — калиберные, на теле хорошо видно два центрирующих пояска. Так же пули имеют стрелочно-турбинную стабилизацию. За стрелочную стабилизацию отвечает пластиковый пыж-хвостовик, за турбинную — характерные винтовые вырезы по бокам пули. Второе фото — пуля конструкции нашего соотечественника Виктора Полёва. Эта пуля подкалиберная, видны по бокам пластиковые накладки. Пуля имеет стрелочно-турбинную стабилизацию. За стрелочную стабилизацию отвечает пластиковый хвостовик, за турбинную — скошенные крылышки на конце, как у ракеты. Конструкция сложная, но позволяет попадать в цель на предельных дистанциях для гладкоствольного оружия.
Пока по теории все. Пост получился очень большой, и это я еще не сильно углубился:) В тонкостях будем разбираться по ходу. Если есть вопросы/дополнения, всех жду в комментариях. Всем удачи!)
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
среда, 26 декабря 2018 г.
Отредактировано 20.06.2020
Капсюль-воспламенитель предназначен для воспламенения порохового заряда в огнестрельном оружии вследствии взрывчатого разложения инициирующего вещества, чувствительного к механическому воздействию.
Капсюль-воспламенитель патрона является составной частью унитарного патрона или артиллерийского выстрела, он закрепляется в специальном углублении в донце гильзы
Как отдельный конструктивный элемент капсюль-воспламенитель присутствует только в оружии с капсюльным замком.
Типы капсюля-воспламенителя для гладкоствольного оружия
 |

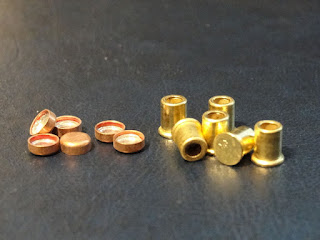

| Капсюля-воспламенители для гладкоствольного оружия. Слева - центробой. Справа - жевело |
 |

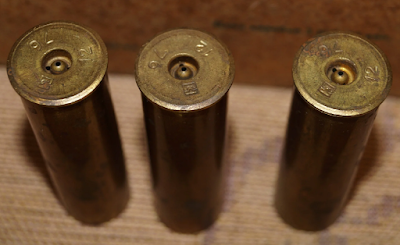

| Латунные гильзы под капсюль Центробой |
 |

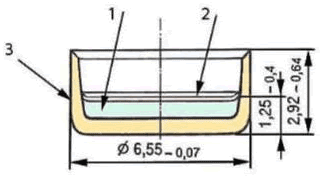

| Устройство открытого капсюля-воспламенителя 1 - инициирующий состав; 2 - свинцовая фольга; 3 - колпачок |
Рант такого капсюля не содержит ударного состава и применяется просто для точного позиционирования колпачка в чашечке гильзы — в отличие от капсюлей открытого типа, устанавливающихся немного углублённо, капсюли закрытого типа устанавливаются в гильзы заподлицо, и требуют упорной поверхности, которой в данном случае выступает рант.
 |
| Латунные гильзы под капсюль Жевело |
 |
| Устройство закрытого капсюля-воспламенителя 1 - инициирующий состав; 2 - колпачок; 3 - наковальня; 4 - гильзочка |
Типы капсюля-воспламенителя для нарезного оружия
Боксеровские капсюли, благодаря их лёгкому извлечению из стреляной гильзы, более популярны в США, где существует развитая культура самостоятельного снаряжения патронов к нарезному оружию.
Также, капсюли к патронам для нарезного оружия подразделяются на четыре класса: малый пистолетный, большой пистолетный, малый винтовочный и большой винтовочный.
Инициирующие (ударные) составы капсюля-воспламенителя
Одним из распространённых ударных составов является смесь гремучей ртути (35 %), сурьмы (25 %) и бертолетовой соли (40 %). Гремучая ртуть обеспечивает воспламенение, сурьма — высокую температуру горения и пламя, бертолетова соль снабжает реакцию кислородом, обильно выделяющимся при её разложении. Состав применяется в охотничьем капсюле "Жевело".
Продукты реакции, возникающие в таком ударном составе, негативно влияют на канал ствола — оседают на металлических поверхностях и приводят к образованию нагара и коррозии. Особенно вредным продуктом сгорания является хлористый калий: за счёт своей гигроскопичности он притягивает воду из продуктов сгорания пороха и атмосферы, выделяя при этом свободные ионы хлора. Также нагретый хлористый калий сплавляется с металлом ствола, понижая его прочность. Такие образования выносятся следующим выстрелом, с образованием раковин в металле. Пары металлической ртути проникают в ствол, нарушая кристаллическую решетку металла и снижая прочность.
Для устранения влияния продуктов сгорания ударного состава применяются неоржавляющие ударные составы, например на основе тринитрорезорцината свинца (инициатор), нитрита бария (окислитель), сурьмы и алюминиевой пудры (горючее).
Также применяются азид свинца, тетразен, диоксид свинца, шеллак и т. д
Проблемы, вызываемые неподходящим капсюлем
Некачественный или неподходящий капсюль может привести к осечке при выстреле.
Недостаточно мощный капсюль может привести к затяжному выстрелу. Порох сгорает медленно и нестабильно, давление в патроне недостаточно для правильного горения, выстрел происходит с существенной задержкой (до десятков секунд). Для стреляющего затяжной выстрел выглядит как осечка, стрелок изменяет направление ствола и пытается перезарядить оружие, что крайне опасно и является одной из основных причин несчастных случаев при обращении с оружием.
Еще, крайне редко, встречается брак, когда наковаленка свободно болтается и лежит на ударном составе. Выстрел может произойти от любого воздействия на патрон.
Мастерок.жж.рф
Вот тут мы изучали ИСТОРИЮ РАЗВИТИЯ ПАТРОНА и как могли пытались с вами распилить его и рассмотреть, что там внутри. Но на самом деле кроме довольно стандартных образцов есть очень необычные и интересные о которых большинство из вас вообще не слышало.
Под катом мы рассмотрим оригинальные и экзотические боеприпасы.
Патрон с улетающей гильзой.
Безгильзовый 9mm патрон AUPO был разработан и испытан в первой половине 1980х годов итальянским конструктором Бруно Чиволани. Специально под этот боеприпас компания Benelli Armi спроектировала пистолет-пулемёт Benelli CB-M2.
Патрон 9mm AUPO состоял из цельнометаллической головной части и полой тонкостенной задней части, имевшей форму цилиндра
Схема работы ударного механизма и устройства патрона пистолета-пулемета Benelli CB-M2.
Патроны со спрессованным зарядом.
В начале 60-х годов прошлого века министерство обороны ФРГ профинансировало научно-исследовательскую программу по разработке и изучению безгильзовых боеприпасов промежуточных калибров. Опытно-конструкторские работы проводились компанией Dynamit Nobel.
Сверху вниз: экспериментальные 4,3х21 DAG и 4,7х21 DE11, финальный 4,73х33 HK.
Было разработано несколько его модификаций. Основным стал вариант с 4,3-мм подкалиберной пулей со свинцовым сердечником в раскрывающемся сегментном поддоне.
Реактивный Gyrojet.
Пожалуй наиболее известной безгильзовой схемой схемой является реактивный патрон к американскому пистолету MBA Gyrojet
Реактивные пули Gyrojet (13×50 мм), выполненные из нержавеющей стали обладали низкой начальной скоростью и стабилизировались только вращением за счет отклонения части пороховых газов в радиальной плоскости, зато выстрел был практически бесшумен, а на дальности 55 м энергия разогнавшейся пули почти в два раза превышала энергию пули, выпущенной из пистолета Кольт M1911.
Однако, у пули были и недостатки. Реактивная пуля вылетала из ствола с минимальной начальной скоростью, и ей требовалось время на разгон до максимальных 260 м/сек, что на коротких дистанциях снижало и без того не очень большие убойность и БП Gyrojet. Кроме того, изготовление пули было трудоемким: требовалось с высокой точностью сверлить в пуле ракетные сопла, хотя основной материал пули (сталь) был дешевым. Также, разработчикам не удалось добиться приемлемой кучности на дистанциях более 20 м. В итоге Gyrojet была слишком дорогой и имела слишком узкий диапазон действия, чтобы получить широкое распространение.
Коллекционеры раритетного оружия утверждают, что стрельба из пистолетов и карабинов Gyrojet доставляет особое удовольствие
Среди массы необычных конструктивных решений, Gyrojet имеет больше всего шансов на возрождение. Современные марки пороха и технология лазерной 3D-печати облегчают изготовление качественных ракетных пуль, которые потенциально будут иметь более высокую кучность, чем Gyrojet разработки 1960-х годов. Ракетная пуля может радикально упростить, облегчить и удешевить стрелковое оружие – автомат под ракетные патроны может весить всего 1,5-2 кг и стоить минимум в 2-3 раза дешевле современных аналогов под обычный патрон. Добиться такого результата при использовании современных патронов невозможно: даже самые передовые и дорогостоящие решения с применением пластиковых патронов и титановых сплавов в рамках программы LSAT позволяют снизить вес оружия с боекомплектом лишь на 30-35%.
Подводный активно-реактивный патрон калибра 7,62-мм
В 1967 году ВМФ СССР заказало ЦНИИТОЧМАШ разработку комплекса подводного оружия для боевых пловцов.
Разработка подводного пистолета и боеприпасов к нему были начаты в феврале 1968 года Ширяевым Д.И. совместно с Матвейкиным С.И. – инженером в области разработки твёрдотопливных двигателей. В основу проекта легла открытая патентная документация по пистолету Gyrojet.
Первые образцы пистолета и боеприпасов были готовы к июлю 1968 года и испытаны в Феодосии.
Одна – хорошо, а две – лучше. Многопульные патроны.
Пуля SSB (Salvo Squeeze Bore) была впервые запатентована в конце 1960-х годов.
SSB представляет собой комплекс из нескольких суббоеприпасов, конических пустотелых или обычных пуль, которые насажены друг на друга и закреплены в гильзе. Такая конструкция позволяет комбинировать суббоеприпасы, например, передний может быть из термоупрочненной стали, а последующие — из мягкой меди или с добавлением трассирующего состава. SSB имеет высокое останавливающее действие (ОД), поскольку воздействует на большую площадь цели, чем обычная пуля.
Недостатки SSB вытекают из ее достоинств: повышенное рассеяние суббоеприпасов при большой дальности стрельбы может привести к промаху. Чтобы решить эту проблему, оружейники разработали несколько вариантов SBB, например, с суббоеприпасами, летящими строго друг за другом в вакуумном пузыре. Но изначально недешевые пули SBB не получили широкого распространения из-за того, что не имеют радикальных преимуществ по бронепробиваемости (БП) и останавливающему действию перед обычными пулями. Тем не менее, эта пуля интересна тем, что может повысить плотность пулеметного огня – суббоеприпасы создают более плотное облако, повышающее вероятность попадания в цель. В настоящее время SBB используются любителями стрельбы и бойцами спецподразделений.
Hollifield Target Practice Rod
Hollifield Target Practice Rod позволял имитировать стрельбу на большие дистанции
Стреловидные патроны
Согласно историческим источникам стрелами пытались заряжать гладкоствольные образцы оружия еще в 17 веке, причем даже эти изготовленные вручную и помещенные в деревянные цилиндры заряды давали некоторое преимущество по дальности ведения огня.
Пик изысканий в данной области пришелся на 60е годы двадцатого века. В СССР этой темой начали заниматься в НИИ-61 (позднее — ЦНИИТОЧМАШ). Итогом работы стал патрон ОПС (оперенный подкалиберный стрелковый) и автомат АО-27
Стреловидная альтернатива
.30-06 Marsh Coulter Flare
Пуля калибра .30-06 (7,62×63 мм) Marsh Coulter Flare предназначена… для освещения местности. Да, в столь малом калибре в 1960 году изготовили настоящий осветительный боеприпас, который выстреливался из обычной винтовки на высоту до 150 м и в течение нескольких секунд освещал окружающую местность. Патрон снаряжался небольшим зарядом дымного пороха, поджигающего при выстреле бикфордов шнур пули. Спустя некоторое время после вылета пули из ствола, шнур-замедлитель воспламенял небольшой заряд пороха, разрывающий латунный стаканчик и поджигающий облако смеси.
Осветительная винтовочная пуля теперь нужна, пожалуй, лишь охотникам и любителям развлекательной стрельбы
Осветительные пули имели не очень большую эффективность, поскольку они содержали слишком мало пиротехнического состава и давали не очень много света, но при массовом использовании могли найти применение. Пули Marsh Coulter Flare продавались и в 1970-х годах, но их время прошло – появились намного более эффективные средства освещения поля боя, а также приборы ночного видения. Тем не менее, такие патроны все же могли бы пригодиться охотникам, туристам и другим людям, которые с помощью осветительного патрона могли бы, например, подать сигнал бедствия, особенно в темное время суток.
S&W Self-Lubricating Bullet
В 1893 году компания S&W получила патент на пулю, которая имела встроенную масленку, то есть в процессе прохождения по нарезам смазывала ствол оружия. По задумке разработчиков, это должно было повысить начальную скорость пули и снизить износ ствола.
Пуля со встроенной масленкой. На фото патрон калибра .44 S&W Russian
Внутри пули располагалась трубка с четырьмя ответвлениями. Трубки заполнялась смазкой, которую в процессе выстрела выдавливало на боковые стенки пули через 4 отверстия в ее оболочке. Теоретически, дополнительным полезным эффектом такой конструкции также является повышение ОД благодаря тому, что полая пуля деформируется в момент попадания.
Особых преимуществ встроенная масленка, по-видимому, не дала, поэтому в массовое производство пуля не пошла. Ну а сегодня есть и более простые и эффективные способы снизить трение пули о стенки ствола.
Тренировочный пластик
Пластиковые пули могут иметь разную конструкцию, но все они имеют уменьшенный заряд пороха
Патроны неклассической компоновки.
Траунд патроны могли повторно переснаряжаться с использованием стандартных пистолетных капсюлей диаметром 5 мм, и пуль соответствующего калибра. Гильза имела внутренние кольцевые канавки, ограничивающие посадку пули и обеспечивающие давление форсирования, достаточное для полного сгорания пороха.
В 1965 году инженером-конструктором Frankford Arsenal, Эндрю Гранди был запатентован патрон очень необычной формы. Ключевым элементом новой концепции был отказ от классической формы гильзы с заменой её пластиковой капсулой, содержащей пороховой заряд сбоку от пули.
Такая неортодоксальная конфигурация патрона позволяла уменьшить его габариты и реализовать схему фронтального горения порохового заряда, что позволяло снизить эрозийное действие пороховых газов на канал ствола. Также в теории уменьшение длины патронника оружия сокращает пробег подвижных частей оружия, что позволяет реализовать более высокий темп огня при меньшей скорости движения подвижных деталей, снизить ударные нагрузки и массу оружия.
С 1965 года по 1983 год патроны U-образной формы проходили испытания в различных калибрах: 4,32-мм, 5,56-мм, 7,62-мм, 12,7-мм и 30-мм, но так и не нашли своего армейского или гражданского применения.
Патрон AIWS.
В 1970 году Маури Голдин, конструктор американской компании Hughes Tool Company, запатентовал конструкцию патрона с трёхкаморной гильзой в виде параллелепипеда и систему беззатворного оружия.
Пуля в патроне AIWS располагается в центральной каморе, а пороховой заряд размещается в двух боковых каморах. Такая конфигурация патрона позволила обеспечить хранение на 54% большего количества боеприпасов в заданном объёме по сравнению с патронами традиционной конструкции того же калибра, а также обеспечивала значительную экономию в массе, что было сравнимо с преимуществами, обеспечиваемыми безгильзовыми боеприпасами. При этом пластиковая гильза обеспечивала необходимую обтюрацию пороховых газов, защиту метательного заряда и капсюльного состава от воздействия окружающей среды. Прямоугольный профиль гильзы позволял разработать магазин высокой ёмкости и простую, по сравнению с обычным оружием, систему подачи патронов в патронник и экстракции стреляной гильзы.
Перфорированные патроны
В эту импровизированную категорию попали два вида боеприпасов.
Первый из них — Comp Bullet.
В данной пуле с помощью высокоточных станков проделываются несколько сообщающихся между собой отверстий.
При стрельбе пулей Comp пороховые газы проходят сквозь отверстия в стенках пули и снижают трение о нарезы ствола. Согласно уверениям разработчиков отверстия также играют роль своеобразного дульного тормоза и снижают отдачу от выстрела.
Второй боеприпас — 7х56 Broadway Trust с перфорированной гильзой.
В 1941 году сэр Деннис Бёрней (Dennis Burney), предложил министру снабжения Великобритании проект по разработке переносных безоткатных противотанковых ружей. При поддержке государства была основана совместная компания Broad Trust Company (BTC).
Бесшумные патроны
7,62х63 Змея – один из специальных патронов для бесшумно-беспламенной стрельбы с отсечкой пороховых газов.
Патрон 7,62-мм ПЗ состоит из стальной гильзы с небольшой конусностью, внутри которой расположены: капсюль-воспламенитель КВМ-3 во втулке с подвижным ударником (ввинчиваемой в донную часть гильзы и обеспечивающей обтюрацию пороховых газов со стороны капсюля), пороховой заряд марки П-125 и поршень-толкатель. Патрон снаряжается пулей калибра 7,62-мм ПС.
При выстреле подвижный ударник патрона производит накалывание капсюля, который воспламеняет пороховой заряд. Давлением пороховых газов приводится в движение поршень, который выталкивает пулю в канал ствола, придавая ей начальную скорость полёта равную 170 м/с. При достижении крайнего верхнего положения, поршень упирается в сужение стенок гильзы и останавливается, обеспечивая запирание пороховых газов внутри гильзы и бесшумность выстрела. Длина стреляной гильзы с вышедшим из неё поршнем составляет 82,3 мм.
Учебные и тренировочные патроны
Деревянный патрон 6,5х55 мм Mauser. Конечно же, он не способен поразить цель — пуля полностью разрушается при выходе из канала ствола оружия.
Современные тренировочные патроны зачастую выполняются из пластика.
Тренировочный патрон L14A1 калибра 7,62х54 мм с трассирующей пулей. В этом патроне только донце гильзы и внутренний элемент пули выполнены из металла.
Пластиковые патроны используются военными на учениях, на гражданском рынке они тоже пользуются спросом — для развлекательной стрельбы. Они снаряжаются небольшим зарядом пороха, что делает стрельбу относительно безопасной.
Единственным значительным недостатком данных боеприпасов является то, что в большинстве самозарядных винтовок и пистолетов придется досылать следующий патрон вручную – автоматика из-за сниженной навески пороха и малой массы пули работает ненадежно.
G2R RIP — новый экспансивный.
Сам по себе экспансивные пули не так уж и необычны, но последняя разработка G2 Research определенно заслужила свое место в данном материале.
Согласно пресс релизам маленькие зубцы этой пули в полете создают турбулентный поток, помогают стабилизировать пулю и делают ее более точной, а при попадании как кольцевая пила прорезают одежду, стекло, гипсокартон и даже листовой металл, позволяя донышку пули увереннее поразить цель.
Компания G2 Research в ближайшее время предполагает начать выпуск патронов .380 ACP, .357 SIG, .40, .45ACP, а также ружейных патронов оснащенных такой пулей.
Стоимость таких патронов как сообщается, будет составлять около 2 долларов за штуку. Помимо высокой стоимости к недостаткам этого боеприпаса относят потенциальный шанс преждевременного раскрытия зубцов.
Управляемая пуля
Продукт Sandia National Laboratories, продемонстрированный широкой публике в ноябре 2011 года.
На острие пули расположен крохотный оптический датчик, который обнаруживает лазерный луч, подсвечивающий удаленную цель. Микрокомпьютер обрабатывает сигнал от датчика и отклоняет миниатюрные плоскости-стабилизаторы, меняя траекторию полета. Пуля способна самостоятельно корректировать полет 30 раз в секунду на протяжении всего времени полета при скорости более 600 м/с. В полете пуля стабилизируется не вращением, а аэродинамическими плоскостями, что позволяет точнее ориентировать оптический датчик и управлять полетом.
К сожалению, новой информации об этой разработке на данный момент нет.
Читайте также:
