Наружный нос можно сравнить с трехгранной пирамидой, основание которой обращено кзади. Верхняя, узкая часть наружного носа, граничащая с лобной областью, называется корнем носа (radix nasi), книзу от которого находится спинка носа (dorsum nasi), переходящая в верхушку носа (арех nasi). Боковые поверхности наружного носа образуют крылья носа (alaris). Такое подразделение наружного носа вызвано необходимостью локализовать те или иные патологические проявления в этих областях.

Нижний свободный край крыльев носа вместе с подвижной частью перегородки носа образует вырез ноздрей, располагающихся в горизонтальной плоскости.

Скелет наружного носа представлен двумя очень тонкими носовыми (правой и левой) костями, которые соединяются друг с другом по средней линии и образуют спинку наружного носа в его верхнем отделе. Верхними зазубренными краями носовые кости соединены с носовой частью лобной кости. Латерально носовые кости соединены с лобными отростками верхних челюстей и вместе с ними образуют скаты носа. Хрящевая часть наружного носа состоит из парных латеральных (треугольных), а также из больших и малых крыльных хрящей.

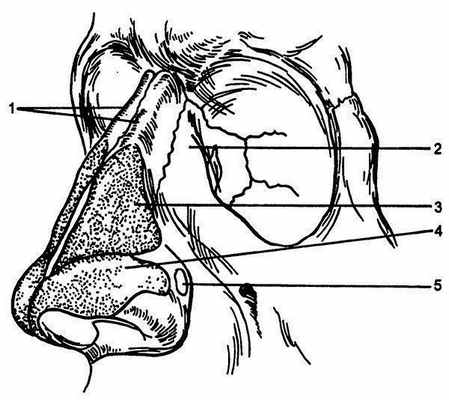

Скелет наружного носа:
1 — носовые кости; 2 — лобный отросток верхней челюсти; 3 — латеральный хрящ носа; 4 — большой хрящ крыла носа; 5 — малый хрящ крыла носа.

Кожа корня, спинки и боковых скатов носа тонкая, хорошо смещаемая и поэтому может быть широко использована при различных пластических операциях. Кожа, покрывающая крылья носа и его верхушку, наоборот, очень прочно сращена с подлежащими тканями, и собирать ее в складку не удается. В коже крыльев верхушки носа имеется очень много сальных желез, при хроническом воспалении, а также закупорке выводных протоков которых могут развиваться угри. Эта область наружного носа содержит также много потовых желез.

Кровоснабжение

Кровоснабжение наружного носа имеет характерные особенности, обусловленные главным образом оттоком венозной крови. Кожа наружного носа получает кровь от передней лицевой артерии (a. facialis ant.), ее конечная ветвь — угловая артерия (a. angularis) в области угла глаза соединяется с ветвью верхней глазной артерии (а. ophtalmica sup.) и артерией спинки носа (a. dorsum nasi), являющейся одной из ветвей наружной челюстной артерии (a. maxillaris ext.). У верхушки носа артерии образуют очень широкую сосудистую сеть, обеспечивающую хорошее артериальное снабжение этой области, чем и объясняется быстрая заживляемость ран, а также значительная кровоточивость тканей при повреждениях этой области.

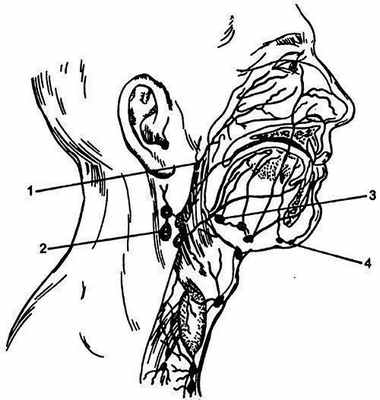

Отток лимфы из области наружного носа:
1 — заглоточные; 2 — шейные; 3 — поднижнечелюстные; 4 — подбородочные узлы.

Венозный отток из области наружного носа (верхушка, крылья), а также верхней губы осуществляется за счет передней лицевой вены (v. facialis ant.), которая переходит в верхнюю глазничную вену (v. ophtalmica sup.), впадающую в пещеристый синус (sinus cavernosus), располагающийся в средней черепной ямке. Это обстоятельство делает чрезвычайно опасным развитие фурункула в области наружного носа и верхней губы из-за возможности распространения гнойных эмболов по венозным путям в полость черепа, что может привести к развитию сепсиса.

Лимфоотток от наружного носа осуществляется по лимфатическим сосудам, сопровождающим артерии и вены этой области; на уровне ротовой щели они углубляются в подкожную клетчатку и вливаются в под-нижнечелюстные лимфатические узлы.

Ряд лимфатических сосудов впадает в глубокие и поверхностные шейные лимфатические узлы, что следует учитывать при возникновении лимфаденитов в этих областях.

Иннервация кожи наружного носа осуществляется за счет глазничной и верхнечелюстной ветвей тройничного нерва.

Анатомия и физиология носа

Наружный нос имеет форму трехгранной пирамиды. Костная часть представлена носовыми костями. Соединяясь по средней линии, они образуют спинку носа. Кнаружи от носовых костей расположены лобные отростки верхней челюсти, которые являются боковыми поверхностями наружного носа. Носовые кости, лобные отростки верхней челюсти, верхняя челюсть образуют грушевидное отверстие, к краям которого примыкают хрящевые образования. Под край носовых костей в форме крыши подходят верхние латеральные (треугольные) хрящи. В боковом направлении они переходят в фиброзную ткань, достигающую краев грушевидного отверстия. К треугольным хрящам прилежат нижние латеральные (крыльные) хрящи, которые располагаются в кончике носа и носовых крыльях. Каждый из хрящей образует две ножки: более крупная - латеральная располагается в крыле носа, более узкая - медиальная идет в кожной перегородке. Между треугольными и крыльными хрящами располагается четырехугольный хрящ перегородки носа. Наружный нос покрыт кожей. Кожа покрывает не только наружную, но и внутреннюю часть поверхности крыльев, перегородки носа и его дно.

Полость носа осуществляет связь организма с воздушной средой. Она представляет собой различного диаметра воздушный канал, окруженный костями лицевого и мозгового отделов черепа, спереди сообщающийся через носовые отверстия с внешней средой, сзади с носоглоткой. Боковая стенка полости носа представлена: носовой костью, верхней челюстью, слезной костью, решетчатой костью, небной костью, нижней носовой раковиной, крыловидным отростком основной кости. Особенностью этой стенки является наличие на ней носовых раковин: нижней, средней, верхней, которые отграничивают соответствующие носовые ходы. В нижнем носовом ходе открывается носослезный канал. Под средний носовой ход открывается соустье верхнечелюстной пазухи, передние и средние клетки решетчатой кости. В верхний носовой ход открываются задние клетки решетчатой кости и клиновидная пазуха. Дно полости носа образовано горизонтальными отростками верхней челюсти и небной кости, которые одновременно служат основой твердого неба.

Перегородка носа делит полость носа на две части. Она состоит из костной и хрящевой частей. Костная часть образована перпендикулярной пластинкой решетчатой кости и сошником. Перпендикулярная пластинка сверху спереди примыкает к лобной кости и к внутренней поверхности носовых костей, а сзади и снизу соединяется с верхним краем сошника. Между передним краем перпендикулярной пластинки и передней трети сошника входит четырехугольный хрящ. Верхний край хряща образует передний отдел спинки носа. К переднему краю четырехугольного хряща примыкает медиальная ножка большого крыльного хряща. Кожно-хрящевой, передний, отдел перегородки носа в отличие от костного является подвижным.

Полость носа выполняет следующие функции: обонятельную, дыхательную, защитную, речевую.

Обонятельная область представлена обонятельными, базальными и поддерживающими клетками. Она занимает пространство выше середины средней носовой раковины. В обонятельной области имеются трубчато-альвеолярные железы, вырабатывающие серозный секрет, который смачивает обонятельные волоски и способствует восприятию обонятельного раздражения.

Дыхательная область выстлана слизистой оболочкой, продолжающейся в околоносовые пазухи. Слизистая оболочка снабжена кавернозной тканью и слизистыми железами, расположенными преимущественно в нижней носовой раковине. Выстлана слизистая оболочка мерцательным эпителием, среди клеток которого расположены секреторные клетки. При дыхании носом главная масса воздуха направляется дугообразно вверх, оттуда спускается вниз к хоанам. При выдыхании воздух устремляется в обратном направлении по тому же пути, несколько заходя в обонятельную область Носовое дыхание, является нормальным физиологическим актом, и нарушение его вызывает различные патологические состояния всего организма. Понижается газообмен в легких, следовательно, уменьшается щелочной резерв крови. Нарушается кислородный обмен, вызывающий уменьшение количества гемоглобина и эритроцитов. Выключение носового дыхания и затруднение его отражается на работе сердца и артериальном давлении.

К защитным носовым рефлексам следует отнести: чихание, возникающее в результате раздражения окончаний тройничного нерва, грубыми взвешенными частицами, содержащимися в воздухе; слезотечение возникающее при вдыхании вредных примесей воздуха. Слеза стекает не только с конъюнктивального мешка наружу, но и через носослезный канал в полость носа, смывая тем самым вредное вещество.

Носовую полость и придаточные пазухи можно сравнить с физическими резонаторами. Звук, произведенный голосовыми связками–сложный звук. Этот звук достигает носовой полости и усиливается. Нос считается органом, участвующим в образовании тембра и окраски звука. Участие носа в речевой функции приобретает ведущее значение в произношении носовых согласных. Во время фонации мягкое небо свисает, но со стороны хоан становится открытым, в результате чего звуки речи получают носовой механизм.

2. Анатомия наружного носа и полости носа. Анатомия носа

Различают наружный и внутренний нос. Наружный нос имеет форму трехгранной пирамиды и образован костями и хрящами. Костную часть его составляют парные носовые кости; соединяясь по средней линии тела, они образуют спинку носа.

Латерально от носовых костей расположены лобные отростки верхних челюстей, которые составляют боковые поверхности наружного носа. Носовые кости и лобные отростки верхних челюстей своими свободными передними краями участвуют в образовании грушевидного отверстия (apertura piriformis). К краям этого отверстия примыкают хрящевые образования — верхнее ребро четырехугольного хряща носовой перегородки, составляющее продолжение костной спинки носа, и парные треугольные, крыловидные и добавочные хрящи, дополняющие собой боковые поверхности носа. Все эти костные и хрящевые образования покрыты кожей.

Они составляют две боковые поверхности носовой пирамиды, третья же, ее нижняя поверхность, занята двумя симметрично расположенными отверстиями — ноздрями, края которых — крылья носа, передний конец носовой перегородки,

нижний край грушевидного отверстия — покрыты кожей.

Кожа покрывает не только наружную, но и часть внутренней поверхности крыльев, носовой перегородки и дна носа.

Крылья носа и передняя хрящевая часть носовой перегородки образуют преддверие носа (vestibulum nasi); на покрывающей его стенки коже имеются волосы и сальные железки.

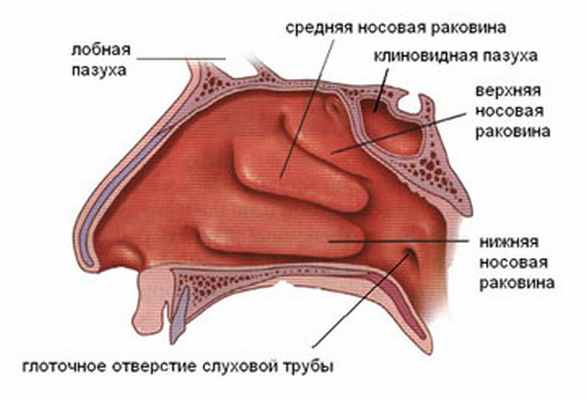

Более сложно устроены внутренние отделы носа — носовая полость. По форме своей она напоминает лежащую трехгранную призму, верхнее ребро которой образовано носовыми костями, лобной костью, передней стенкой основной пазухи и ситовидной пластинкой решетчатой кости. От ситовидной пластинки (lam. cribrosa) спускается вниз костная пластинка (lam. perpendicularis ossis ethmoidalis), которая соединяется ссзади с сошником, а спереди и снизу — с четырехугольным хрящом; эти две кости и хрящ образуют носовую перегородку. Последняя разделяет носовую полость на две части, являясь, таким образом, медиальной стенкой каждой половины носовой полости.

Нижняя поверхность призмы — дно полости носа — образована горизонтальными отростками верхних челюстей и небных костей, составляющими в то же время и основу твердого неба.

Боковые стенки полости носа составляют медиальные стенки челюстных пазух, лобные отростки верхних челюстей, слезные кости, медиальные стенки решетчатого лабиринта, вертикальные отростки небных костей и крыловидные отростки основной кости. На боковой стенке находятся три горизонтально расположенных костных выступа — носовые раковины, из них нижняя является самостоятельной костью, а средняя и верхняя представляют собой отростки решетчатой кости. Нередко в средней раковине бывает небольшая воздухоносная полость — одна из клеток решетчатой кости. Под раковинами носа имеются три носовых хода. Пространство между нижней раковиной и дном носа называется нижним носовым ходом, между средней и нижней раковинами — средним, и между верхней и средней раковинами — верхним носовым ходом. Кроме того, существует общий носовой ход — пространство между носовой перегородкой и медиальными поверхностями носовых раковин .

Стенки начальной части носовой полости, ограниченной крыльями носа и передним отделом носовой перегородки, выстланы кожей, эпидермис которой постепенно переходит в плоский эпителий, а затем в цилиндрический мерцательный, покрывающий слизистую оболочку большей части носовой полости. Этот эпителий выстилает стенки двух нижних третей полости носа (regio respiratoria), верхняя граница которой доходит до щели, образуемой медиальным краем средней раковины и носовой перегородкой. Эта граница носит название обонятельной щели (rima olfactoria), выше которой мерцательный эпителий замещается специфическим обонятельным, покрывающим стенки верхней трети носовой полости — regio olfactoria.

Слизистая оболочка дыхательной области устроена своеобразно. В ней содержится большое количество слизистых желез, а среди клеток мерцательного эпителия расположены еще и бокаловидные секреторные клетки. Особенностью слизистой оболочки носа является наличие в подслизистой ткани варикозно расширенных венозных сплетений в таком большом количестве, что они напоминают собой кавернозные тела. В стенках венозных сплетений имеются гладкие мышцы. Сосудистые образования располагаются преимущественно в подслизистой ткани нижних и средних раковин носа . При действии механических, термических, химических раздражителей и даже психических факторов наполнение кровью слизистой оболочки носа может меняться рефлекторно, что и обусловливает сужение или расширение просвета полости носа.

3. Обонятельная функция носа.

Функция обоняния играет большую роль в жизни человека. Посредством обоняния человек производит анализ доброкачественности пищи, определяет наличие вредных примесей в воздухе (отравляющие газы), а при действии тех или других запахов испытывает эстетическое наслаждение или, наоборот, у него появляется неприятное чувство; по запаху человек может ориентироваться в окружающей обстановке и даже делать те или иные умозаключения.

Все это возможно благодаря тому, что человек с помощью обонятельного анализатора способен определять качество одоривекторов.

Классификация Линнея - Цваардемакера

Эфирные запахи (уксуснокислый изоамил, этилгептенон, ацетон, хлороформ).

Ароматические (камфора, борнеол, эвкалиптол, коричный альдегид, тмин, тимол, цинтраль, нитробензол).

Бальзамические (гераниол, терпинол, этиловые эстеры, пиперонал, ионон, ванилин).

Мускусные (тринитроизобутилуол - искусственный мускус и натуральный мускус).

Анатомия наружного носа

Анатомия наружного носа. Хрящи наружного носа

По своей внешней форме наружный нос больше всего напоминает трехгранную пирамиду, обращенную основанием книзу. Из 3 поверхностей этой пирамиды — задняя фактически отсутствует, ибо она обращена в полость носа, 2 другие образуют боковые стенки носа. Линия соединения боковых стенок носа, представляющая переднюю грань пирамиды, носит название спинки носа.

Боковые грани носовой пирамиды, соответствующие линиям соединения боковых стенок носа со щеками и губами, называются носощечными и носогубными складками. Основание пирамиды, расположенное приблизительно в горизонтальной плоскости, занято ноздрями, отделенными друг от друга подвижной частью носовой перегородки.

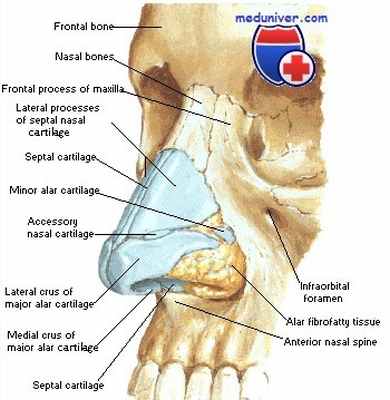

Скелет наружного носа образуется в верхнем отделе носовыми костями и лобноносовыми отростками верхних челюстей, а в нижнем — треугольными боковыми хрящами, хрящами носовых крыльев и сесамовидными хрящами.

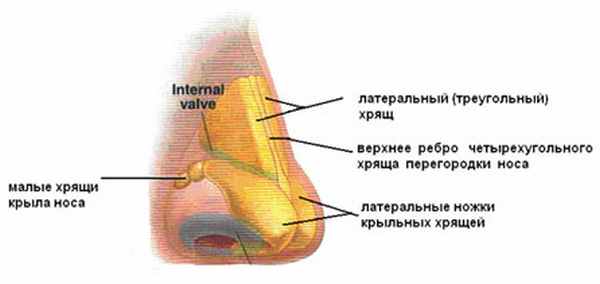

Треугольные хрящи, представляющие продолжение хряща носовой перегородки, непосредственно прилегают к нижнему краю носовых костей, а внизу подходят к хрящам носовых крыльев. Последние имеют форму подковы и образуют очертание ноздрей и форму кончика носа. Сесамовидные хрящи в различном количестве располагаются между боковыми хрящами, хрящами носовых крыльев и в толще фиброзной пластинки, дополняющей хрящевой скелет носа.

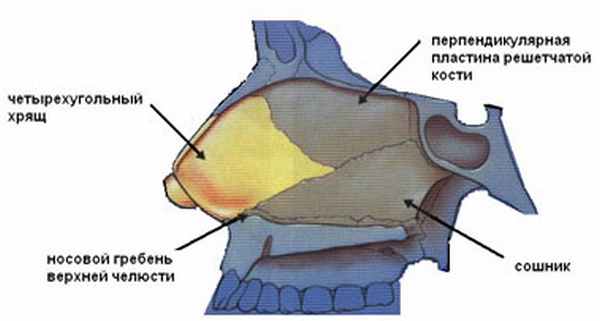

Костнохрящевой свод носа поддерживается носовой перегородкой, состоящей из сошника, вертикальной пластинки решетчатой кости и четырехугольного хряща.

Сошник образует нижне-заднюю часть носовой перегородки. Верхний край его соединяется с нижней поверхностью тела основной кости, нижний край — с горизонтальным отростком небной кости, небным отростком верхней челюсти, с небным и резцовыми выступами, а задний край свободно обращен в носоглотку, разделяя хоаны. Передний скошенный край сошника соединяется с перпендикулярной пластинкой решетчатой кости, которая образует передне-верхний отдел костной части носовой перегородки.

Верхний край перпендикулярной пластинки сращен с решетчатой пластинкой, передний прилегает к носовому отростку лобной кости, а задний соединен с rostrum sphenoidale. От заднего края хрящевой перегородки отходит различной длины отросток (processus sphenoidalis septi cartilaginei), который вдвигается между сошником и перпендикулярной пластинкой, доходя почти до основной кости.

Наружный нос имеет мышечную систему, состоящую из ряда мышц, назначение которых сводится главным образом к расширению или сужению ноздрей. Сюда относятся: поперечная мышца, мышца, расширяющая и суживающая нос, мышца, подымающая губу и крыло носа и, наконец, пирамидальная мышца, по терминологии Зернова, мышца гордецов, являющаяся антагонистом лобных мышц, при сокращении которой образуются на носу поперечные складки.

Кожные покровы носа в области корня и отчасти спинки очень тонки и подвижны, благодаря хорошо развитому рыхлому подкожному слою. В противоположность этому кожа в области кончика, крыльев и носовой перегородки представляется чрезвычайно толстой и плотно спаяна с подлежащими тканями.
Питающие наружный нос сосуды происходят главным образом от лицевых и отчасти от глазничных артерий. Двигательные нервы носа происходят от лицевого нерва, чувствительные — от тройничного.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

АНАТОМО-ТОПОГРАФИЧЕСКИЕ ВАРИАНТЫ НОСОВЫХ КОСТЕЙ И ГРУШЕВИДНЫХ ОТВЕРСТИЙ ПО ДАННЫМ МНОГОСРЕЗОВОЙ КОМПЬЮТЕРНОЙ ТОМОГРАФИИ В НОРМЕ И ПРИ ЭСТЕТИЧЕСКИХ ДЕФОРМАЦИЯХ

Цель исследования – определить наиболее часто встречающиеся анатомо-топографические варианты грушевидных отверстий и носовых костей у пациентов при нормальной конфигурации носа и различных эстетических деформациях, выявить их возможную взаимосвязь.
Материал и методы. Проведен ретроспективный анализ данных многосрезовой компьютерной томографии (МСКТ) с построением мультипланарных и 3D-реконструкций 2737 пациентов. Среди них был отобран 121 пациент с эстетическими деформациями наружного носа (ринокифоз, длинный нос, комбинированная деформация в виде ринокифоза и удлинения носа, короткий нос, широкий нос), а также 37 пациентов с нормальной европейской конфигурацией носа.
Результаты. Наиболее часто встречающимися вариантами грушевидных отверстий у пациентов славянской национальности явились каплевидная, сердцевидная и грушевидная. Самыми распространенными вариантами носовых костей определены 2, 5 и 6-й типы, где ангуляция определялась в верхней и средней третях. Несмотря на выявленные закономерности, общие для всех групп, каждый вид деформаций имеет свои описанные анатомические особенности костной пирамиды.
Заключение. Получена статистически доказанная корреляция между наличием деформации наружного носа и вариантами грушевидных отверстий и носовых костей. Предварительная оценка и знание особенностей анатомии крайне важны на дооперационном этапе для обеспечения возможностей получения высоких функциональных и эстетических результатов при хирургических вмешательствах на структурах носа.

Цель исследования – определить наиболее часто встречающиеся анатомо-топографические варианты грушевидных отверстий и носовых костей у пациентов при нормальной конфигурации носа и различных эстетических деформациях, выявить их возможную взаимосвязь.Материал и методы. Проведен ретроспективный анализ данных многосрезовой компьютерной томографии (МСКТ) с построением мультипланарных и 3D-реконструкций 2737 пациентов. Среди них был отобран 121 пациент с эстетическими деформациями наружного носа (ринокифоз, длинный нос, комбинированная деформация в виде ринокифоза и удлинения носа, короткий нос, широкий нос), а также 37 пациентов с нормальной европейской конфигурацией носа.Результаты. Наиболее часто встречающимися вариантами грушевидных отверстий у пациентов славянской национальности явились каплевидная, сердцевидная и грушевидная. Самыми распространенными вариантами носовых костей определены 2, 5 и 6-й типы, где ангуляция определялась в верхней и средней третях. Несмотря на выявленные закономерности, общие для всех групп, каждый вид деформаций имеет свои описанные анатомические особенности костной пирамиды.Заключение. Получена статистически доказанная корреляция между наличием деформации наружного носа и вариантами грушевидных отверстий и носовых костей. Предварительная оценка и знание особенностей анатомии крайне важны на дооперационном этапе для обеспечения возможностей получения высоких функциональных и эстетических результатов при хирургических вмешательствах на структурах носа.

Ключевые слова

Об авторах

ФГБОУ ВО «Московский государственный медико-стоматологический университет имени А.И. Евдокимова» Минздрава России.
Россия

ул. Делегатская, 20, стр. 1, Москва,127473.

доктор мед. наук, профессор, заведующий кафедрой лучевой диагностики.

ул. Миклухо-Маклая, 6, Москва, 117198.

доктор мед. наук, профессор, заведующий кафедрой реконструктивно-пластической хирургии с курсом офтальмологии.

ул. Делегатская, 20, стр. 1, Москва,127473.

доктор мед. наук, доцент кафедры лучевой диагностики.

Список литературы

1. Mikalsen S.K., Folstad I., Yoccoz N.G., Laeng B. The spectacular human nose: an amplifier of individual quality? Peer J. 2014; 2: e357. DOI: 10.7717/peerj.357

2. Lee S.H., Yang T.Y., Han G.S., Kim Y.H., Jang T.Y. Analysis of the nasal bone and nasal pyramid by three-dimensional computed tomography. Eur. Arch. Otorhinolaryngol. 2008; 265: 421–4.

3. Prado F.B., Calda R.A., Rossi A.C., Freire A.R., Groppo F.C., Ferreira P.H.F. et al. Piriform aperture morphometry and nasal bones morphology in Brazilian population by postero-anterior Caldwell radiographs. Int. J. Morphol. 2011; 29: 393–8.

4. Колесников Л.Л., Чукбар А.В. Развитие, возрастные изменения и аномалии органов человека: Учебное пособие. М.: Медицина XXI; 2004.

5. Asghar A., Dixit A., Rani M. Morphometric study of nasal bone and piriform aperture in human dry skull of Indian origin. J. Clin. Diagn. Res. 2016; 10 (1): AC05-7. DOI: 10.7860/JCDR/2016/15677.7148

6. Kaplanoglu H., Coskun H., Toprak U. Computed tomography evaluation of nasal bone and nasal pyramid in the Turkish population. J. Craniofac. Surg. 2017; 28 (4): 1063–7. DOI: 10.1097/SCS.0000000000003622

7. Yuzbasioglu N., Yilmaz M.T., Cicekcibasi A.E., Seker M., Sakarya M.E. The evaluation of morphometry of nasal bone and pyriform aperture using multidetector computed tomography. J. Craniofac. Surg. 2014; 25 (6): 2214–9. DOI: 10.1097/SCS.0000000000001063
