ксерорадиография, метод получения рентгеновского изображения с использованием фотополупроводниковых пластин (см. Электрофотография); при этом изображение получают не на рентгеновской плёнке, а на обычной бумаге. Разработан американским физиком Ч. Карлсоном (1938). В 1960-х гг. Э. получила применение как метод неразрушающего контроля изделий машиностроения, урановых блоков и пр., а в медицине — для распознавания заболеваний костей, молочных желёз. В 1964—65 в СССР Э. впервые применена в диагностике заболеваний внутренних органов, системы мочевыделения; разработан ряд новых методов исследования (электрорентгеноангиография, электрорентгеносканирование и др.). Экспонирование (применяются селеновые пластины) проводится на рентгеновском аппарате, проявление скрытого электростатического изображения (напылением окрашенного порошка), перенос изображения с пластины на лист бумаги и его закрепление — в специальном электрорентгенографическом аппарате. Диагностические возможности метода, быстрота и удобство (независимо от фотолаборатории, водоснабжения) изготовления снимка, экономическая эффективность определили перспективность его применения в качестве одного из методов современной рентгенодиагностики (преимущественно в травматологии, в неотложной диагностике).
Лит.: Палеев Н. Р., Рабкин И. Х., Бородулин В. И., Введение в клиническую электрорентгенографию, М., 1971.
Найдено 1 изображение:
электрорентгенография сущ., кол-во синонимов: 2 • ксерорадиография (1) • рентгенография (10) Словарь синонимов ASIS.В.Н. Тришин.2013. . Синонимы: рентгенография
метод рентгенографии, при котором получают рентгеновское изображение на заряженной полупроводниковой пластине, а затем переносят его на обычную бумагу. Носителем изображения является электростатически заряженный слой аморфного селена.
Процесс электрорентгенографии состоит из 5 этапов. Первый — нанесение на селеновую пластину положительного электростатического заряда, в результате чего она становится чувствительной к рентгеновскому излучению. Второй этап — рентгеновская съемка исследуемого объекта, при которой вместо рентгеновской пленки используют селеновую пластину. Под влиянием рентгеновского излучения, проходящего через исследуемый объект, на поверхности пластины меняется электрический потенциал (уменьшается положительный заряд) и создается скрытое электростатическое изображение. Третий этап — проявление. Пластину опыляют черным порошком, отрицательно заряженные частицы порошка оседают на поверхности пластины соответственно сохранившемуся на ней положительному заряду. Четвертый этап — перенос порошкового изображения с пластины на бумагу контактным способом, пятый — закрепление изображения. Все этапы, кроме собственно рентгеновской съемки, осуществляются с помощью электрографического аппарата, состоящего из технологического блока (для зарядки пластин и переноса изображения с них на бумагу) и блока закрепления.
Электрорентгенография имеет ряд важных отличий от рентгенографии (Рентгенография). В частности, при Э. отмечается так называемый краевой эффект — более интенсивное отложение порошка на границе участков с различными потенциалами, что обеспечивает четкость контуров тени, высокую контрастность и некоторое увеличение изображения. Все это создает впечатление объемности деталей и повышает диагностические возможности метода. При исследовании мягких тканей удается получить изображение кожи, подкожной клетчатки, мышц, связок, что позволяет выявлять очаги воспаления, кровоизлияния, кисты. Метод позволяет одновременно получить изображение тканей, различающихся по плотности и толщине. Так, при исследовании суставов наряду с суставными концами костей определяются элементы связочного аппарата, сухожилия, мышцы (рис.).
Существенными преимуществами метода являются экономичность и быстрота получения изображения: за 2—3 мин получают сухой снимок (рентгеновское изображение объекта исследования на обычной бумаге). К недостаткам метода следует отнести относительно более высокую дозу облучения при исследовании и ненадежность существующей аппаратуры. Наиболее целесообразно применение электрорентгенографии в травматологических пунктах.
метод рентгенографии, при котором рентгеновское изображение получают на заряженной полупроводниковой (обычно селеновой) пластинке, а затем переносят на обычную бумагу.

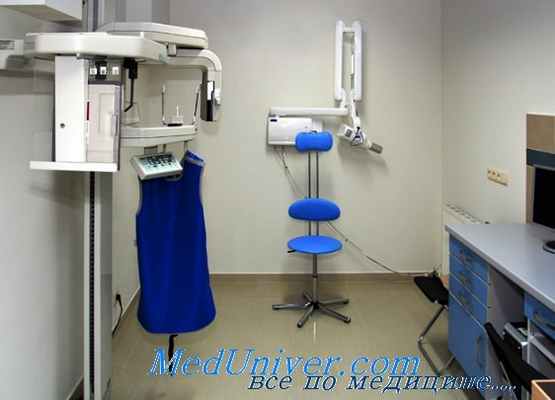

Рентгенография. Электрорентгенография
Рентгенография. Электрорентгенография
Рентгенография на пленку имеет много недостатков, из которых весьма существенными являются: большая дороговизна этого метода из-за использования серебра и других химических соединений; длительный процесс обработки пленок, который занимает минимум 30 мин. при использовании самых последних достижений в этой области; необходимость иметь фотолабораторию при рентгенокабинете или централизованную лабораторию с отдельным штатом лри рентгенокабинетах в крупных медицинских учреждениях; имеется еще целый ряд менее значительных неудобств и недостатков классической рентгенографии.
Одним из последних достижений является техника электрорентгенографии или ксерографии.
Электрорентгенография основана на эффекте фотопроводимости полупроводников, при котором изображение документируется на обычной писчей бумаге. Носителем записи в электрорентгеновском процессе является электростатически заряженный слой аморфного селена, нанесенный на заземленную проводящую алюминиевую основу (подложку).
Электрорентгенографический процесс состоит из следующих этапов: электростатическая зарядка — «очувствление» (сенсибилизация) селеновой пластины. При зарядке возникает эмиссия электронов, которые перемещаются по поверхности селена. После зарядки селеновая пластина становится чувствительной к видимому свету, рентгеновым лучам. Второй этап — экспонирование. При облучении пластины рентгеновыми лучами в селеновом слое возникает фототок. Если между падающими рентгеновыми лучами и пластиной расположить снимаемый объект, то на поверхности селенового слоя остается заряд, представляющий скрытое электростатическое изображение просвечиваемого предмета — так называемый потенциальный невидимый рельеф, а со светлых мест изображения заряд уходит.
Третий этап — проявление изображения. В основе его — выявление невидимого изображения на пластине отложением проявляющего порошка пропорционально плотности заряда. Используют главным образом проявление методом порошкового облака, порошкообразная краска прилипает к заряженным местам, в тех участках, где нет изображения, остаются светлые пространства.
Четвертый этап — перенос изображения. Существует несколько способов, наиболее приемлемый — электростатический. Между воспринимающей поверхностью листа бумаги и фотополупроводниковым слоем создается электрическое поле, вследствие чего проявляющий порошок переходит с поверхности селеновой пластины на воспринимающий бумажный лист.
Закрепление изображения сводится к давлению порошков металлическими валиками, между которыми пропускают электрорентгенограмму. После очистки селеновой пластинки от остатков проявляющего порошка она вновь готова для получения новой электрорентгенограммы.
Электрорентгенография отличается высокой экономичностью, простотой исследования и быстротой получения окончательных результатов исследования. Уже через 2—3 минуты врач может получить готовое электрорентгенографическое изображение исследуемого объекта.
Электрорентгенография — новый метод рентгено-диагностики
Отличительная особенность современной медицины — интенсивная разработка и внедрение в практику новейших методов исследования, основанных на достижениях химии, физики, электроники и других отраслей знания. Одним из результатов творческого содружества советских инженеров и врачей является электрорентгенография — метод получения рентгеновского изображения на обычной писчей бумаге.
Этот метод основан на использовании фотооптических свойств полупроводника селена. При электрорентгенографии вместо рентгеновской пленки используется заряженная селеновая пластина. После рентгеновского облучения объекта (применяются обычные рентгенодиагностические установки) на пластине остается электрический заряд, величина и форма которого зависят от плотности и рельефа снимаемого объекта. Опыляя пластину электрически заряженным порошком, проявляют электростатическое изображение. Затем этот «порошковый» рисунок переносят на лист обычной писчей бумаги. В парах ацетона (или другого закрепителя) порошок прочно склеивается с бумагой — и электрорентгенограмма готова.
Весь процесс изготовления электрорентгенограммы занимает не более двух минут. Но уже через 30 сек после экспонирования снимок можно читать на селеновой пластине.
Разработанная в СССР технология производства селеновых пластин и электрорентгенографических аппаратов позволила снизить лучевую нагрузку до обычного в рентгенологии уровня, что создало условия для широкой апробации нового метода.
Впервые в мировой практике электрорентгенография была применена в диагностике заболеваний сердечно-сосудистой системы, органов дыхания, желудочно-кишечного тракта, почек и мочевыводящих путей и т. д. В 1968 г, электрорентгенография впервые была применена в педиатрии.
10-летний опыт клинического применения электрорентгенографии свидетельствует о том, что новый метод по своим диагностическим качествам не уступает, а в ряде областей превышает возможности обычной рентгенографии. Эффективность использования электрорентгенографии в медицинских целях обусловлена ее физико-техническими особенностями: краевым эффектом (отложение проявляющего порошка в больших количествах на границе участков с различным потенциалом зарядов), высокой разрешающей способностью селеновых пластин, возможностью произвольного изменения контрастности изображения и др.
Электрорентгенография улучшила диагностику заболеваний костей и суставов, опухолей и полостных образований в легких и средостении (серединном пространстве между плевральными мешками), хронической пневмонии и туберкулеза легких, некоторых заболеваний органов кровообращения и т. д. Благодаря своим особенностям новый метод оказался чрезвычайно эффективным при контрастных исследованиях сосудов. Контрастного вещества при этом требуется в 2—3 раза меньше, чем при обычной ангиографии; в результате — резкое снижение количества и тяжести осложнений, вызываемых контрастными веществами.
При исследовании желудочно-кишечного тракта электрорентгенография открывает возможность анализа снимков в процессе просвечивания больного, что позволяет вносить необходимые коррективы в сам ход исследования.
Быстрота получения готового снимка обеспечивает успешное применение нового метода во время хирургических операций, требующих рентгенологического контроля (оперативное лечение переломов костей конечностей, операции на желчных протоках и др.), при выявлении инородных тел в глазу, при некоторых острых заболеваниях внутренних органов и т. д.
Работа без фотолаборатории, на свету, независимость от водоснабжения и другие качества нового метода позволяют широко использовать рентгенографическое исследование не только в стационаре, поликлинике, но и в экспедиционных, полевых условиях.
Электрорентгенография обладает большой экономической эффективностью: если одна селеновая пластина выдерживает изготовление не менее 3 тыс. снимков, то 1 м 2 селеновых пластин заменяет 3 тыс. м 2 рентгеновской пленки (т. е. около 50 кг чистого серебра и 100 кг фотографической желатины).
За разработку и внедрение в широкую медицинскую практику электрорентгенографии большая группа советских специалистов удостоена Государственной премии СССР 1973 г.
Электрорентгенография
метод рентгенографии, при котором получают рентгеновское изображение на заряженной полупроводниковой пластине, а затем переносят его на обычную бумагу. Носителем изображения является электростатически заряженный слой аморфного селена.
Процесс электрорентгенографии состоит из 5 этапов. Первый — нанесение на селеновую пластину положительного электростатического заряда, в результате чего она становится чувствительной к рентгеновскому излучению. Второй этап — рентгеновская съемка исследуемого объекта, при которой вместо рентгеновской пленки используют селеновую пластину. Под влиянием рентгеновского излучения, проходящего через исследуемый объект, на поверхности пластины меняется электрический потенциал (уменьшается положительный заряд) и создается скрытое электростатическое изображение. Третий этап — проявление. Пластину опыляют черным порошком, отрицательно заряженные частицы порошка оседают на поверхности пластины соответственно сохранившемуся на ней положительному заряду. Четвертый этап — перенос порошкового изображения с пластины на бумагу контактным способом, пятый — закрепление изображения. Все этапы, кроме собственно рентгеновской съемки, осуществляются с помощью электрографического аппарата, состоящего из технологического блока (для зарядки пластин и переноса изображения с них на бумагу) и блока закрепления.
Электрорентгенография имеет ряд важных отличий от рентгенографии (Рентгенография). В частности, при Э. отмечается так называемый краевой эффект — более интенсивное отложение порошка на границе участков с различными потенциалами, что обеспечивает четкость контуров тени, высокую контрастность и некоторое увеличение изображения. Все это создает впечатление объемности деталей и повышает диагностические возможности метода. При исследовании мягких тканей удается получить изображение кожи, подкожной клетчатки, мышц, связок, что позволяет выявлять очаги воспаления, кровоизлияния, кисты. Метод позволяет одновременно получить изображение тканей, различающихся по плотности и толщине. Так, при исследовании суставов наряду с суставными концами костей определяются элементы связочного аппарата, сухожилия, мышцы (рис.).
Существенными преимуществами метода являются экономичность и быстрота получения изображения: за 2—3 мин получают сухой снимок (рентгеновское изображение объекта исследования на обычной бумаге). К недостаткам метода следует отнести относительно более высокую дозу облучения при исследовании и ненадежность существующей аппаратуры. Наиболее целесообразно применение электрорентгенографии в травматологических пунктах.

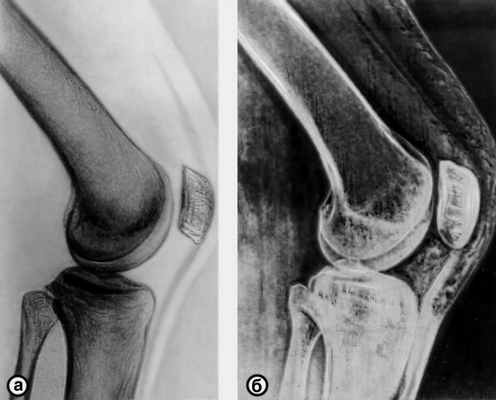

электрорентгенограмма (б) коленного сустава в норме (боковая проекция)">
метод рентгенографии, при котором рентгеновское изображение получают на заряженной полупроводниковой (обычно селеновой) пластинке, а затем переносят на обычную бумагу.
1. Малая медицинская энциклопедия. — М.: Медицинская энциклопедия. 1991—96 гг. 2. Первая медицинская помощь. — М.: Большая Российская Энциклопедия. 1994 г. 3. Энциклопедический словарь медицинских терминов. — М.: Советская энциклопедия. — 1982—1984 гг .
Электрорентгенография
Электрорентгенография -- метод получения рентгеновского изображения на полупроводниковых пластинах с последующим перенесением его на бумагу.
Электрорентгенографический процесс включает в себя следующие этапы: зарядка пластины, ее экспонирование, проявление, перенос изображения, фиксация изображения.
Зарядка пластины. Металлическую пластину, покрытую селеновым полупроводниковым слоем, помещают в зарядное устройство электрорентгенографа. В нем полупроводниковому слою сообщается электростатический заряд, который может сохраняться в течение 10 мин.
Экспонирование. Рентгенологическое исследование проводят так же, как при обычной рентгенографии, только вместо кассеты с пленкой используют кассету с пластиной. Под влиянием рентгеновского облучения сопротивление полупроводникового слоя уменьшается, он частично теряет свой заряд. Но в разных местах пластины заряд меняется не одинаково, а пропорционально количеству попадающих на них рентгеновских квантов. На пластине создается скрытое электростатическое изображение.
Проявление. Электростатическое изображение проявляется путем напыления на пластину темного порошка (тонера). Отрицательно заряженные частицы порошка притягиваются к тем участкам селенового слоя, которые сохранили положительный заряд, причем в степени, пропорциональной величине заряда.
Перенос и фиксация изображения. В электроретинографе изображение с пластины коронным разрядом переносится на бумагу (чаще всего используют писчую бумагу) и фиксируется в парах закрепителя. Пластина после очищения от порошка вновь пригодна для употребления.
Электрорентгенографическое изображение отличается от пленочного двумя главными особенностями. Первая заключается в его большой фотографической широте - на электрорентгенограмме хорошо отображаются как плотные образования, в частности кости, так и мягкие ткани. При пленочной рентгенографии добиться этого значительно труднее. Вторая особенность - феномен подчеркивания контуров. На границе тканей разной плотности они кажутся как бы подрисованными.
Положительными сторонами электрорентгенографии являются: 1) экономичность (дешевая бумага, на 1000 и более снимков); 2) быстрота получения изображения - всего 2,5-3 мин; 3) все исследование осуществляется в незатемненном помещении; 4) «сухой» характер получения изображения (поэтому за рубежом электрорентгенографию называют ксерорадиографией - от греч. xeros -- сухой); 5) хранение электрорентгенограмм намного проще, чем рентгеновских пленок.
Вместе с тем необходимо отметить, что чувствительность электрорентгенографической пластины значительно (в 1,5-2 раза) уступает чувствительности комбинации пленка - усиливающие экраны, применяемой в обычной рентгенографии. Следовательно, при съемке приходится увеличивать экспозицию, что сопровождается возрастанием лучевой нагрузки. Поэтому электрорентгенографию не применяют в педиатрической практике. Кроме того, на электрорентгенограммах довольно часто возникают артефакты (пятна, полосы). С учетом сказанного, основным показанием для ее применения является неотложное рентгенологическое исследование конечностей.
Рентгеноскопия (рентгеновское просвечивание)
Рентгеноскопия -- метод рентгенологического исследования, при котором изображение объекта получают на светящемся (флюоресцентном) экране. Экран представляет собой картон, покрытый особым химическим составом. Этот состав под влиянием рентгеновского излучения начинает светиться. Интенсивность свечения в каждой точке экрана пропорциональна количеству попавших на него рентгеновских квантов. Со стороны, обращенной к врачу, экран покрыт свинцовым стеклом, предохраняющим врача от прямого воздействия рентгеновского излучения.
Флюоресцентный экран светится слабо. Поэтому рентгеноскопию выполняют в затемненном помещении. Врач должен в течение 10--15 мин привыкать (адаптироваться) к темноте, чтобы различить малоинтенсивное изображение. Сетчатка человеческого глаза содержит два типа зрительных клеток -- колбочки и палочки. Колбочки обеспечивают восприятие цветных изображений, тогда как палочки -- механизм сумеречного зрения. Можно фигурально сказать, что рентгенолог при обычном просвечивании работает «палочками».
У рентгеноскопии много достоинств. Она легковыполнима, общедоступна, экономична. Ее можно произвести в рентгеновском кабинете, в перевязочной, в палате (с помощью передвижного рентгеновского аппарата). Рентгеноскопия позволяет изучать перемещения органов при изменении положения тела, сокращения и расслабления сердца и пульсацию сосудов, дыхательные движения диафрагмы, перистальтику желудка и кишок. Каждый орган нетрудно исследовать в разных проекциях, со всех сторон. Подобный способ исследования рентгенологи называют многоосевым, или методом вращения больного за экраном. Рентгеноскопию используют для выбора наилучшей проекции для рентгенографии с целью выполнения так называемых прицельных снимков.
Однако у обычной рентгеноскопии есть слабые стороны. Она связана с более высокой лучевой нагрузкой, чем рентгенография. Она требует затемнения кабинета и тщательной темновой адаптации врача. После нее не остается документа (снимка), который мог бы храниться и был бы пригоден для повторного рассмотрения. Но самое главное в другом: на экране для просвечивания мелкие детали изображения не удается различить. Это неудивительно: примите во внимание, что яркость свечения хорошего негатоскопа в 30 000 раз больше, чем флюоресцентного экрана при рентгеноскопии. В силу высокой лучевой нагрузки и низкой разрешающей способности рентгеноскопию не разрешается применять для проверочных исследований здоровых людей.
Все отмеченные недостатки обычной рентгеноскопии в известной степени устраняются в том случае, если в рентгенодиагностическую систему введен усилитель рентгеновского изображения (УРИ). Плоский УРИ типа «Круиз» повышает яркость свечения экрана в 100 раз. А УРИ, включающий в себя телевизионную систему, обеспечивает усиление в несколько тысяч раз и позволяет заменить обычную рентгеноскопию рентгенотелевизионным просвечиванием.
