На рубеже 19 и 20 веков под влиянием быстро развивавшихся естественных наук и технического прогресса обогащались и совершенствовались диагностика и лечение. Открытие рентгеновских лучей (В. К. Рентген, 1895—97) положило начало рентгенологии. Возможности рентгенодиагностики были расширены применением контрастных веществ, методов послойных рентгеновских снимков (томография), массовых рентгенологических исследований (флюорография), методов, основанных на использовании достижений радиоэлектроники (рентгенотелевидение, рентгенокинематография, рентгеноэлектрокимография, медицинская электрорентгенография и др.).

Открытие естественной радиоактивности и последовавшие за этим исследования в области ядерной физики обусловили развитие радиобиологии, изучающей действие ионизирующих излучений на живые организмы. Русский патофизиолог Е. С. Лондон применил ауторадиографию (1904) и опубликовал первую монографию по радиобиологии (1911). Дальнейшие исследования привели к возникновению радиационной гигиены, применению радиоактивных изотопов в диагностических и лечебных целях, что, в свою очередь, позволило разработать метод меченых атомов; радий и радиоактивные препараты стали успешно применяться в лечебных целях.

В М. происходит глубокая техническая революция. Огромное значение имело внедрение электроники. Появились принципиально новые методы регистрации функций органов и систем с помощью различных воспринимающих, передающих и записывающих устройств (передача данных о работе сердца и других функциях осуществляется даже на космические расстояния); управляемые устройства в виде искусственной почки, искусственных сердца — лёгких выполняют работу этих органов, например во время хирургических операций; электростимуляция позволяет управлять ритмом больного сердца, вызывать опорожнение мочевого пузыря и т. д. Электронная микроскопия в сочетании с техникой приготовления срезов толщиной до 0,02 мкм сделала возможным увеличение в десятки тысяч раз. Применение электроники сопровождается разработкой количественных методов, позволяющих точно и объективно следить за ходом биологического процесса.

Активно развивается медицинская кибернетика. Особое значение приобрела проблема программирования дифференциальных признаков болезней и привлечения ЭВМ для постановки диагноза. Созданы автоматические системы регулирования наркоза, дыхания и уровня артериального давления во время операций, активные управляемые протезы (см. Протезирование) и т. д. Выдающиеся успехи физики, химии полимеров, создание новой техники оказывают огромное влияние на медицинскую науку и практику (см. также Медицинская промышленность, Медицинский инструментарий).

Важный результат технического прогресса — возникновение новых отраслей М. Так, с развитием авиации в начале 20 века зародилась авиационная М.; её основоположниками были: в России Н. А. Рынин, во Франции Р. Мулинье, в Германии Е. Кошель. Полёты человека на космических кораблях привели к возникновению космической М.

Значительное влияние на развитие М. оказали химия и физическая химия. Были созданы и нашли применение новые химические и физико-химические методы исследования, продвинулось вперёд изучение химических основ жизненных процессов. В начале 20 века И. К. Банг (Швеция) разработал методы определения различных веществ в малых количествах исследуемого субстрата (кровь, сыворотка и т. д.), что расширило диагностические возможности.

В результате исследований, направленных на расшифровку химизма патологических состояний, установлено, что различные заболевания обусловлены нарушениями определенных процессов химических превращений в цепи обмена веществ. После того как Л. Полинг и другие установили, что изменение структуры гемоглобина приводит к определенному заболеванию — серповидно-клеточной анемии (1949), получены данные, согласно которым молекулярные основы болезней в ряде случаев проявляются в дефектности молекул аминокислот (см. также Молекулярная биология). Изучение механизмов регуляции обмена веществ на различных уровнях позволило создать новые методы лечения.

Большое влияние на М. оказала генетика, установившая законы и механизмы наследственности и изменчивости организмов. Изучение наследственных заболеваний привело к возникновению медицинской генетики. Успехи этой научной дисциплины помогли понять взаимодействие факторов наследственности и среды, установить, что условия среды могут способствовать развитию или подавлению наследственного предрасположения к болезни. Разработаны методы экспресс-диагностики, предупреждения и лечения ряда наследственных заболеваний, организована консультативная помощь населению (см. Медико-генетическая консультация). Новые перспективы открывают перед М. исследования в области генетики микроорганизмов, в том числе вирусов, а также биохимической и молекулярной генетики.

Иммунология 20 века переросла рамки классического учения о невосприимчивости к инфекционным болезням и постепенно охватила проблемы патологии, генетики, эмбриологии, трансплантации, онкологии и др. Установленный в 1898—99 сотрудниками И.

И. Мечникова Ж. Борде и Н. Н. Чистовичем факт, что введение чужеродных эритроцитов и сывороточных белков стимулирует выработку антител, положил начало развитию неинфекционной иммунологии. Последующее изучение питотоксических антител стало основой формирования иммунопатологии, изучающей многие заболевания, природа которых связана с расстройствами иммунологических механизмов. Открытие К. Ландштейнером законов изогемоагглютинации (1900—01) и Я. Янским 4 групп крови человека (1907) привело к использованию в практической М. переливания крови и формированию учения о тканевых изоантигенах (см. Антигены). Изучение законов наследования антигенов и других факторов иммунитета породило новую отрасль — иммуногенетику. Изучение эмбриогенеза показало значение явлений иммунитета в тканевой дифференцировке.

В 40-х годах выяснилось, что процесс отторжения чужеродной ткани при трансплантации объясняется иммунологическими механизмами. В 50-х годах была открыта иммунологическая толерантность: организмы, развивающиеся из эмбрионов, на которые воздействовали определенными антигенами, после рождения теряют способность отвечать на них выработкой антител и активно отторгать их. Это открыло перспективы преодоления иммунологической несовместимости тканей при пересадке тканей и органов. В 50-х годах возникла иммунология опухолей; получили развитие радиационная иммунология, иммуногематология, методы иммунодиагностики, иммунопрофилактики, иммунотерапии.

В тесной связи с изучением иммунологических процессов проходило исследование различных форм извращённой реакции организма на чужеродные субстанции. Открытие французским учёным Ж. Рише явления анафилаксии (1902), французским бактериологом М. Артюсом и русским патологом Г. П. Сахаровым феномена сывороточной анафилаксии и анафилактического шока (1903—05) и др. заложили фундамент учения об аллергии. Австрийский педиатр К. Пирке ввёл термин «аллергия» и предложил (1907) аллергическую кожную реакцию на туберкулин как диагностическую пробу при туберкулёзе (см. Пирке реакция). Общие закономерности эволюции аллергических реакций раскрыл Н. Н. Сиротинин; М. А. Скворцов и другие описали их морфологию.

В начале 20 века П. Эрлих доказал возможность синтеза по заданному плану препаратов, способных воздействовать на возбудителей заболеваний, и заложил основы химиотерапии. В 1928 А. Флеминг установил, что один из видов плесневого грибка выделяет антибактериальное вещество — пенициллин. В 1939—40 Х. Флори и Э. Чейн разработали методику получения стойкого пенициллина, научились концентрировать его и наладили производство препарата в промышленном масштабе, положив начало новому способу борьбы с микроорганизмами — антибиотикотерапии. В СССР отечественный пенициллин был получен в 1942 в лаборатории З. В. Ермольевой; в том же году Г. Ф. Гаузе и другими был получен новый антибиотик грамицидин. В 1944 в США З. Ваксман получил стрептомицин. В дальнейшем были выделены многие антибиотики, обладающие различным спектром антимикробного действия.

Успешно развивалось возникшее в 20 веке учение о витаминах (витаминология), установлено, что все они участвуют в функции различных ферментных систем, расшифрован патогенез многих авитаминозов и найдены пути их предупреждения. Созданное в конце 19 веке Ш. Броун-Секаром и другими учение о железах внутренней секреции превратилось в самостоятельную медицинскую дисциплину — эндокринологию. Открытие инсулина произвело переворот в лечении диабета сахарного. Важную роль в развитии эндокринологии и гинекологии сыграло открытие женских половых гормонов. Выделение в 1936 из надпочечников вещества гормональной природы, которое позднее было названо кортизоном, и синтез (1954) более эффективных преднизолона и др. привели к лечебному применению кортикостероидов. Современная эндокринология уже не ограничивается изучением патологии желёз внутренней секреции; в круг её проблем входят и вопросы гормонотерапии неэндокринных заболеваний, и гормональная регуляция функций в здоровом и больном организме. Развитию эндокринологии и гормонотерапии способствовали работы Г. Селье, выдвинувшего теорию стресса и общего адаптационного синдрома.

Химиотерапия, гормонотерапия, разработка и применение средств, воздействующих на центральную нервную систему (см. Психофармакология), и другие эффективные лечебные методы изменили лицо клинической М., позволили врачу активно вмешиваться в течение болезни.

Среди выделившихся из клиники внутренних болезней дисциплин особое значение имеет кардиология. Её формированию способствовало клинико-экспериментальное направление исследований (в отечественной М. — в трудах Д. Д. Плетнёва и других). Стремительное развитие кардиологии во многом обязано работам Дж. Макензи (Великобритания), издавшего классический труд о болезнях сердца (1908); А. Вакеза, виднейшего французского кардиолога начала 20 века; П. Уайта (США) и многих других. В начале 20 века В. М. Керниг, В. П. Образцов и Н. Д. Стражеско, а затем Дж. Б. Херрик (США) дали классическое описание клиники инфаркта миокарда. М. В. Яновский учением о «периферическом (артериальном) сердце» привлек внимание к значению сосудистого отдела системы кровообращения.

С. С. Халатов и Н. Н. Аничков выдвинули «холестериновую теорию» происхождения атеросклероза. Современная кардиология — комплексная дисциплина: её проблемы разрабатывают не только терапевты, но и хирурги, физиологи, биохимики и т. д.

Другой пример формирования новой комплексной дисциплины — гематология, изучающая систему крови. Важные этапы её развития связаны с разработкой новых методов исследования, в частности пункции костного мозга (М. И. Аринкин, СССР, 1927), радиоизотопных методов (Л. Лайта, Великобритания, 1952) и других. Применение метода культивирования кроветворной ткани позволило А. А. Максимову в 20-х годах развить унитарную теорию кроветворения, согласно которой родоначальник всех форм клеток крови — лимфоцитоподобная клетка; эта теория получает подтверждение в современных морфологических исследованиях так называемых стволовых клеток. Крупные практические достижения этой ветви терапии — метод лечения так называемого злокачественного малокровия сырой печенью (У. П. Мёрфи и Дж. Р. Майнот, США, 1926) и витамином B12, а также комбинированная цитостатическая терапия лейкозов. Гематология принадлежит к числу клинических дисциплин, где наиболее широко применяют методы естественных наук — математические, генетические и другие.

Интенсивное развитие хирургии шло по различным направлениям. Всё возраставшие масштабы войн обусловили формирование военно-полевой хирургии, рост травматизма — развитие травматологии и ортопедии. Всемирное признание получили работы В. П. Филатова в области пластической хирургии. Труды Х. У. Кушинга, У. Пенфилда, А. Л. Поленова, Н. Н. Бурденко и других способствовали формированию нейрохирургии. Разработка хирургических методов лечения заболеваний мочеполовой системы (в России С. П. Фёдоровым и другими) привела к отпочкованию урологии.

В 1923—30 А. В. Вишневский разработал метод местного обезболивания новокаином. Продолжали совершенствоваться методы наркоза, который стал более эффективным и безопасным; во 2-й четверти 20 века анестезиология выделилась в самостоятельную специальность. Совершенствованию методов обезболивания способствовали применение препаратов кураре, расслабляющих мышцы, метод гипотермии, разработанный экспериментально, а затем внедрённый в клинику А. Лабори и П. Югенаром (Франция, 1949—54), и др.

Современный наркоз и антибактериальная терапия обеспечили развитие хирургии сердца и лёгких. С. С. Брюхоненко сконструировал искусственного кровообращения аппарат (1925), который был успешно применен для выведения экспериментальных животных из состояния клинической смерти и при операциях на сердце в эксперименте. Современные модели аппаратов искусственного кровообращения (АИК) используют при операциях на так называемом открытом сердце человека. Успехи кардиохирургии, основы которых были заложены Х. Суттером, Р. Броком (Великобритания), Ч. Бейли, Д. Харкеном (США) во 2-й половине 40-х годов, привели к тому, что традиционно «терапевтическая» группа врожденных и ревматических пороков сердца стала в равной мере относиться к хирургическим болезням. Развитие кардиохирургии в СССР связано с именами А. Н. Бакулева, П. А. Куприянова, Б. В. Петровского, А. А. Вишневского, Е. Н. Мешалкина и другими. Продолжала развиваться хирургия брюшной полости, крупными представителями которой в СССР были И. И. Греков, С. И. Спасокукоцкий, А. В. Мартынов, С. С. Юдин, А. Г. Савиных и многие другие.

В начале 20 века формируется онкология, основоположником которой в СССР были Н. Н. Петров и П. А. Герцен. В 1903 французский учёный А. Боррель выдвинул вирусную теорию рака; в 1911 Ф. Роус в США открыл вирус куриных сарком; в 1945 Л. А. Зильбер предложил вирусогенетическую теорию, согласно которой опухолевый вирус действует в качестве трансформирующего агента, наследственно изменяющего клетки, — эта теория получает всё большее признание.

Быстрыми темпами развивалась микробиология. В 1921 А. Кальмет и Ш. Герен предложили вакцину против туберкулёза. В дальнейшем метод специфической профилактики инфекционных заболеваний с помощью вакцин и сывороток имел решающее значение в борьбе с дифтерией, полиомиелитом и некоторыми другими инфекциями. Научной основой борьбы с инфекционными болезнями стали исследования Д. К. Заболотного, В. Хавкина и других по эпидемиологии чумы, холеры, сибирской язвы и брюшного тифа, разработка учения о лептоспирозах, риккетсиозах и многое другое. Благодаря открытию фильтрующихся вирусов Д. И. Ивановским (1892) и последующим исследованиям М. Бейеринка и других сформировалась вирусология. В 60-х годах особое внимание вновь привлекли микоплазмы, с которыми связаны, в частности, атипичные пневмонии человека. Трудами Е. И. Марциновского, Е. Н. Павловского, К. И. Скрябина и других создано учение о природной очаговости трансмиссивных болезней, заложены основы борьбы с паразитарными болезнями, девастации, дегельминтизации и др. Важную роль в развитии эпидемиологии сыграло учение Л. В. Громашевского о механизмах передачи инфекции.

Рентгенокинематография. Рентгенотелевидение

Рентгенокинематография. Это киносъемка рентгеновского изображения с экрана электронно-оптического преобразователя с помощью кинокамеры на пленку разного размера: 16, 35 мм и др.. Рентгенокинематографию используют в основном для изучения быстро совершающихся динамических процессов, главным образом при контрастном исследовании полостей сердца, сосудов и других функционирующих органов. Снимки делают с различной скоростью, стандартной считается скорость 24 кадра в секунду. Рентгенокинематография — функционально-морфологический метод, позволяющий видеть и фиксировать картину и работу органа одновременно; главная ценность этого метода — возможность повторить увиденную картину перед любой аудиторией.

Рентгенотелевидение — метод, позволяющий при помощи специальных устройств воспроизводить рентгеновское изображение на экране телевизора.
Оптическое изображение объекта с экрана ЭОУ при помощи передающей телевизионной трубки преобразуется в электрический импульс, который по линии связи поступает в кинескоп (приемное устройство) телевизора. Телеэкран может располагаться на любом расстоянии от рентгеноаппарата, поэтому врач может находиться в другом помещении и проводить рентгеноскопию при обычном освещении. Другим достоинством рентгенотелевидения является , возможность в широких пределах менять контрастность изображения и яркость свечения экрана. Этот метод исследования весьма ценен при рентген операционных контрастных исследованиях (РОКИ): зондированиях сердца, кровеносных сосудов, ангиокардиографии, вазографии, других рентгенофункциональных исследованиях и при рентгенохирургических операциях.

Запись рентгенотелевизионного изображения осуществляется обычным фотографированием с телеэкрана или киносъемкой и видеомагнитофонной регистрацией. Киносъемка с рентгенотелеэкрана называется рентгенотелекинематографией и осуществляется типовой киносъемочной камерой (16— 35 мм).

Видеомагнитная запись. Данный вид регистрации основан на принципе записи как на обычный магнитофон, в котором электронный сигнал, исходящий из телевизионной камеры, фиксируется на магнитную пленку. Основной элемент видеомагнитофона — магнитная головка, она бывает обычно трех видов: головка записи, головка воспроизведения и головка звукового сопровождения.

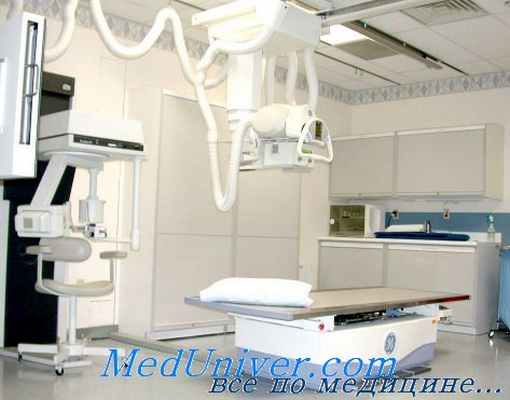

Современные рентгенодиагностические аппараты. Особенностью рентгеноаппаратов, созданных за последние годы, является то, что некоторые виды этих установок сейчас выпускаются в виде рентгенодиагностических стационарных комплексов. Такие комплексы состоят из нескольких агрегатов. Например, рентгенодиагностический комплекс РУМ-20 (базовый) состоит из 12 агрегатов. Весь комплекс создан для выполнения в основном всех существующих диагностических исследований и представляет набор нескольких рентгеноаппаратов, предназначенных для проведения специальных видов исследований: сердечно-сосудистой системы, желудочно-кишечного тракта и т. д.

Агрегаты комплекса, таким образом, являются или рентгеноаппаратами для отдельных кабинетов или крупными приставками для аппаратов. Положительные стороны таких комплексов в том, что все узлы унифицированы. По мере необходимости можно заказывать отдельные агрегаты, исходя из размеров помещения, целевого назначения рентгенокабинета, замены отдельных узлов унифицированными деталями при ремонте и т. п.
Отечественными заводами рентгеноаппаратостроения кроме комплекса РУМ-20, выпускаются рентгенодиагностические комплексы «Рентген-30» и «Рентген-50».

Методы регистрации движения

Методы данной группы используются при исследовании сердца, пищевода, диафрагмы, мочеточников и др. К методам данной группы относятся: рентгенокимография, элентрорентгенокимография, рентгенокинематография, рентгенотелевидение, видеомагнитная запись.

Видеомагнитная запись (ВЗ) - современный метод динамического исследования. Осуществляется в процессе рентгеноскопии через ЭОП. Изображение в виде телевизионного сигнала записывается с помощью видеомагнитофона на магнитную ленту и путем многократного просмотра позволяет тщательно изучить функцию и анатомические особенности (морфологию) исследуемого органа без дополнительного облучения пациента.

Рентгенокимография - метод регистрации колебательных движений (функциональное смещение, пульсация, перистальтика) наружных контуров различных органов (сердце, сосуды, пищевод, мочеточник, желудок, диафрагма).

Между объектом и рентгеновской пленкой устанавливается решетка из горизонтально расположенных свинцовых полос шириной 12 мм с узкими щелями между ними (1 мм). Во время снимка решетка приводится в движение и рентгеновские лучи проходят лишь через щели между пластинами. При этом движения контура тени, например, сердца, воспроизводятся в виде зубцов различной формы и величины. По высоте, форме и характеру зубцов можно производить оценку о глубине, ритме, скорости движений (пульсации) органа, определять сократительную способность. Форма зубцов специфична для желудочков сердца, предсердий и сосудов. Однако, метод устарел и имеет ограниченное применение.

Электрорентгенокимография. Перед экраном рентгеновского аппарата помещают один или несколько чувствительных фотоэлементов (датчиков) и в ходе рентгеноскопии устанавливают их на контур пульсирующего или сокращающегося объекта (сердце, сосуды). С помощью датчиков при движении наружных контуров пульсирующего органа регистрируется изменение яркости свечения экрана и выводится на экран осциллоскопа или в виде кривой на бумажной ленте. Метод устарел и используется ограниченно.

Рентгенокинематография (РКМГР) - метод съемки с помощью кинокамеры рентгеновского изображения пульсирующего или движущегося органа (сердце, сосуды, контрастирование полых органов и сосудов и др.) с экрана электронно-оптического преобразователя. Метод объединяет возможности рентгенографии и рентгеноскопии и позволяет наблюдать и фиксировать процессы с недоступной для глаза скоростью - 24-48 кадров/сек. Для просмотра кинофильма используется кинопроектор с возможностью покадрового анализа. Метод РКМГР отличается громоздкостью и затратностью и в настоящее время не используется в связи с внедрением более простого и дешевого метода - видеомагнитной записи рентгеновского изображения.

Рентгенопневмополиграфия (РППГ) - методика предназначена для исследования функциональных особенностей органов дыхания - функции внешнего дыхания. Два снимка легких на одну и туже рентгеновскую пленку (в фазе максимального вдоха и выдоха) производятся через специальную решетку И.С. Амосова. Последняя представляет растр из свинцовых квадратных пластинок (2x2 см), расположенных в шахматном порядке. После первого снимка (на вдохе) растр смещается на один квадрат, открываются незаснятые участки легких, и производится второй снимок (на выдохе). Данные РППГ позволяют оценивать качественные и количественные показатели функции внешнего дыхания - денситометрию легочной ткани, планиметрию и амплиметрию как до, так и после проводимого лечения, а также определять резервные возможности бронхо-легочного аппарата с нагрузочной пробой.

Из-за относительно высокой лучевой нагрузки на пациента методика не получила широкого применения.

92195 (Методы лучевой диагностики)

Документ из архива "Методы лучевой диагностики", который расположен в категории " ". Всё это находится в предмете "медицина" из раздела "", которые можно найти в файловом архиве Студент. Не смотря на прямую связь этого архива с Студент, его также можно найти и в других разделах. Архив можно найти в разделе "рефераты, доклады и презентации", в предмете "медицина, здоровье" в общих файлах.

Онлайн просмотр документа "92195"

Текст из документа "92195"

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ

"Методы лучевой диагностики"

1. Методы, регулирующие размеры получаемого изображения

К ним относятся телерентгенография и прямое увеличение рентгеновского изображения.

Телерентгенография (снимок на расстоянии). Основная задача метода - воспроизведение рентгенологического изображения, размеры которого на снимке приближаются к истинным размерам исследуемого объекта.

При обычной рентгенографии, когда фокусное расстояние составляет 100 см, мало увеличиваются лишь те детали снимаемого объекта, которые находятся непосредственно у кассеты. Чем дальше отстоит деталь от пленки, тем больше степень увеличения.

Методика: объект исследования и кассету с пленкой отодвигают от рентгеновской трубки на значительно большее, чем при обычной рентгенографии, расстояние - до 1,5-2 м, а при исследовании лицевого черепа и зубочелюстной системы - до 4-5 м. При этом изображение на пленке формируется центральным (более параллельным) пучком рентгеновских лучей (Схема 1).

Схема 1. Условия обычной рентгенографии (I) и телерентгенографии (II):

1 - рентгеновская трубка; 2 - пучок рентгеновских лучей;

3 - объект исследования; 4 - кассета с пленкой.

Показания: необходимость воспроизведения изображения объекта, размеры которого максимально приближаются к истинным - исследование сердца, легких, челюстно-лицевой области и др.

Прямое увеличение рентгеновского изображения достигается в результате увеличения при рентгенографии расстояния "объект-пленка".

Показания: методика чаще используется для исследования тонких структур - костно-суставного аппарата, легочного рисунка в пульмонологии.

Методика: кассету с пленкой удаляют от объекта на некоторое расстояние при фокусном расстоянии 100 см. Расходящийся пучок рентгеновских лучей в этом случае воспроизводит увеличенное изображение. Степень такого увеличения можно определить с помощью формулы: k= H/h, где к - коэффициент прямого увеличения, Н - расстояние от фокуса рентгеновской трубки до плоскости пленки, равное 100 см; h - расстояние от фокуса трубки до объекта (в см). Наилучшее по качеству увеличенное изображение получают при использовании коэффициента в пределах 1,5-1,6 (Схема 3).

При выполнении метода прямого увеличения целесообразно использовать рентгеновскую трубку с микрофокусом (0,3x0,3 мм и менее). Небольшие линейные размеры фокуса уменьшают геометрическую нерезкость изображения и улучшают четкость структурных элементов.

2. Методы пространственного исследования

К ним относятся линейная и компьютерная томография, панорамная томография, панорамная зонография.

Линейная томография - методика послойного исследования с получением изображения объекта (органа) на заданной глубине. Осуществляется при синхронном движении в противоположных направлениях рентгеновской трубки и кассеты с пленкой по параллельным плоскостям вдоль неподвижного объекта под углом 30-50°. Различают томографию продольную (Схема 4), поперечную и со сложным циклом движения (круговым, синусоидальным). Толщина выявляемого среза зависит от размеров томографического угла и чаще составляет 2-3 мм, расстояние между срезами (томографический шаг) устанавливается произвольно, обычно 0,5-1 см.

Линейная томография используется для исследования органов дыхания, сердечно-сосудистой системы, органов брюшной полости и забрюшинного пространства, костно-суставного аппарата и др.

В отличие от линейной томографии используются также томографы со сложным циклом движения рентгеновской трубки и кассеты с пленкой (S-образное, элипсоидное).

Панорамная зонография - послойное исследование лицевого черепа с помощью специального многопрограммного панорамного аппарата, при включении которого рентгеновская трубка совершает равномерное движение вокруг лицевой области головы, при этом изображение объекта (верхняя и нижняя челюсти, пирамидки височных костей, верхние шейные позвонки) записывается узким рентгеновским лучом на изогнутую по форме лица кассету с пленкой.

Рентгеновская компьютерная томография (РКТ) - современный быстро прогрессирующий метод. Производятся поперечные послойные срезы любой части тела (головной мозг, органы грудной, брюшной полостей и забрюшинного пространства и др.) с помощью узкого рентгеновского пучка при круговом движении рентгеновской трубки Рентгеновская компьютерная томография.

Метод позволяет получить изображение нескольких поперечных срезов (до 25) с различным томографическим шагом (от 2 до 5 мм и более). Плотность различных органов фиксируется специальными датчиками, математически обрабатывается ПК и воспроизводится на экране дисплея в виде поперечного среза. Различия плотности структуры органов автоматически объективизируются с помощью специальной шкалы Hounsfield, что придает информации высокую точность о любом органе или в избранной "зоне интереса".

При использовании спиральной РКТ запись изображения в память ПК производится непрерывно (Схема 2).

Схема 2. Рентгеновская спиральная компьютерная томография.

Специальная программа ПК позволяет реконструировать полученные данные в любой иной плоскости или воспроизвести трехмерное изображение органа или группы органов.

Принимая во внимание высокую диагностическую эффективность РКТ и признанный во всем мире авторитет метода, следует, однако, помнить о том, что использование современной РКТ сопряжено со значительной лучевой нагрузкой на пациента, что приводит к увеличению коллективной (популяцион-ной) эффективной дозы. Последняя, например, при исследовании органов грудной клетки (25 слоев с 8 мм шагом) соответствует 7,2 мЗВ (для сравнения, доза при обычной рентгенографии в двух проекциях составляет 0,2 мЗВ). Таким образом, лучевая нагрузка при РКТ в 36-40 раз превышает дозу обычной двух проекционной рентгенографии, например, органов грудной клетки. Данное обстоятельство диктует жесткую необходимость использования РКТ исключительно по строгим медицинским показаниям.

3. Методы регистрации движения

Из-за относительно высокой лучевой нагрузки на пациента методика не получила широкого применения.

4. Методы радионуклидной диагностики

Радионуклидная (радиоизотопная) диагностика - самостоятельный научно обоснованный клинический раздел медицинской радиологии, который предназначен для распознавания патологических процессов отдельных органов и систем с помощью радионуклидов и меченых соединений. Исследования основаны на возможности регистрации и измерении излучений от введенных в организм радиофармацевтических препаратов (РФП) или радиометрии биологических проб. Применяемые при этом радионуклиды отличаются от своих аналогов - стабильных элементов, содержащихся в организме или поступающих в него с пищевыми продуктами, лишь физическими свойствами, т.е. способностью распадаться и давать излучение. Эти исследования с использованием небольших индикаторных количеств радиоактивных нуклидов производят кругооборот элементов в организме, не влияя на течение физиологических процессов. Преимуществом радионуклидной диагностики, по сравнению с другими методиками, является ее универсальность, поскольку исследования применимы для определения заболеваний и повреждений различных органов и систем, возможностью исследования биохимических процессов и анатомо-функциональных изменений, т.е. всего комплекса вероятных нарушений, нередко возникающих при различных патологических состояниях.

Особенно эффективно применение радиоиммунологических обследований, выполнение которых не сопровождается введением РФП пациенту и, следовательно, исключает лучевую нагрузку. Учитывая тот факт, что исследования проводятся чаще с плазмой крови, эти методики получили название радиоиммунологического анализа (РИА) in vitro. В отличие от этой методики другие способы радионуклидной диагностики in vivo сопровождаются введением РФП пациенту преимущественно внутривенным способом. Такие исследования естественно сопровождаются лучевой нагрузкой на пациента.

Все методики радионуклидной диагностики можно разделить на группы:

полностью обеспечивающие установление диагноза заболевания;

определяющие нарушения функции исследуемого органа или системы, на основании которых разрабатывается план дальнейшего обследования;

выявляющие особенности анатомо-топографического положения внутренних органов;

позволяющие получить дополнительно диагностическую информацию в комплексе клинико-инструментального обследования.

Радиофармацевтическим препаратом называется химическое соединение, содержащее в своей молекуле определенный радиоактивный нуклид, разрешенный для введения человеку с диагностической целью. Каждый РФП проходит клинические испытания, после чего утверждается Фармакологическим комитетом Министерства здравоохранения. При выборе радиоактивного нуклида обычно учитываются определенные требования: низкая радиотоксичность, относительно короткий период полураспада, удобное условие для регистрации гамма-излучения и необходимые биологические свойства. В настоящее время нашли наиболее широкое применение в клинической практике для метки следующие нуклиды: Se-75, In-Ill, In-113m, 1-131, 1-125, Хе-133, Au-198, Hg-197, Tc-99m. Наиболее пригодные для клинического исследования - короткоживущие радионуклиды: Тс-99т и In - 113т, которые получают в специальных генераторах в лечебном учреждении непосредственно перед использованием.

В зависимости от способа и типа регистрации излучений все радиометрические приборы разделяются на следующие группы:

Современная рентгенодиагностика в практике врача

Клиническая рентгенология за короткое время развития достигла небывалого подъема. Успехи этой науки в первую очередь являются результатом технических достижений, существенным образом повлиявших на совершенствование рентгенологического метода в аспекте его диагностического применения. С 70-х годов клиническая рентгенология заметно изменилась в связи с настойчивым внедрением в практику таких нововведений и изобретений, как электрорентгенография, электронно-оптические преобразователи с рентгенокинематографией, рентгенотелевидением с видеомагнитной записью и целой группы методов, которые мы называем парарентгенологическими (фиброэндоскопические методы, гамма-сцинтиграфия, эхография и компьютерная томография). С практическим распространением этих весьма эффективных диагностических исследований началась в определенной степени переоценка классических рентгеновских методов — рентгеноскопии и рентгенографии.

Ключевые слова

Полный текст

Дефицит серебра не позволяет промышленности обеспечить все нужды клинической рентгенологии. В связи с этим во всех странах мира ведется поиск новых методов исследований без использования дефицитной пленки. В частности, нами были изучены возможности применения электрорентгенографии в пульмонологии [2]. Оказалось, что в 88,5% случаев она может заменять классическую пленочную рентгенографию. В сочетании с крупнокадровой флюорографией грудной клетки электрорентгенография является оптимальным методом исследования при заболеваниях легких. Использование рентгенографии в таких случаях сводится к минимуму (1—'2 снимка на 100 обследуемых). Изучение опыта электрорентгенографической работы показало, что только за 2 года и 3 мес эксплуатации электрорентгенографического аппарата было сэкономлено 11332,75 погонного метра рентгеновской пленки.

Внедрение в практику клинической рентгенологии электронно-оптического преобразователя (ЭОП), без преувеличения, совершило революцию в дальнейшем развитии этой науки. Стали возможными и широко используются рентгенотелевидение, рентгенокинематография, рентгенотелекинематография и видеомагнитная запись.

Исходя из нашего опыта работы, мы считаем, что для практики врача-рентгенолога удобным и полезным является рентгенотелевидение; в настоящее время оно представляет собой лучший метод исследования желудочно-кишечного тракта. Однако ввиду малого обзора экрана он несколько неудобен для осмотра органов грудной клетки.

Эндоскопия позволяет обнаружить небольшие поражения слизистой оболочки, которые подчас не получают отображения при рентгенологическом исследовании. Этот метод получил среди клиницистов широкое распространение, потому что дает возможность производить прицельную биопсию слизистой оболочки, фотографировать различные измененные участки, исключать предполагаемые заболевания и устанавливать правильный диагноз в 90—98% случаев.

Однако, несмотря на явные преимущества и эффективность эндоскопии, последняя не является простой и легкой процедурой как для больного, так и для врача, а потому не может быть применена столь широко, как рентгенологический метод. Кроме того, ее проведение сопровождается определенными осложнениями и даже одиночными смертельными исходами. В связи с этим рентгенологическое исследование должно предшествовать эндоскопии, целесообразно их взаимное дополнение.

С 70-х годов успешно развивается новый диагностический метод гамма-сцинтиграфия. Сущность его заключается в том, что радионуклиды, введенные в организм обследуемого, распадаясь, испускают гамма-лучи, которые улавливаются детектором, преобразуются и усиливаются. Изображение, получаемое на экране осциллографа в виде вспышек, может быть заснято на пленку или специальную фотобумагу. При сцинтиграфии интенсивное поглощение радионуклида создает картину «горячего узла», а его отсутствие — картину «холодного узла», которая проявляется дефектом наполнения и т. д.

Ультразвуковая диагностика заболеваний внутренних органов (эхография) в значительной степени позволяет добиваться визуализации не только органов и систем, но и их структурных элементов (рис. 1). Этот метод дает возможность определять координаты границ органов и тканей, их величину и конфигурацию. При прозвучивании больших областей тела человека можно получать двумерную картину распределения отражающих ультразвук неоднородностей, которая представляет собой изображение сечений органов человека подобно рентгеновским томограммам (см. рис. 1). Высокая информативность, безопасность и относительная несложность эхографии способствуют тому, что она становится одним из ведущих методов исследования во многих областях медицины. Считается, что на данном этапе развития медицинской техники с ультразвуковой диагностикой может конкурировать лишь компьютерная рентгенотомо- графия [1], однако при такой высокой оценке метода эхографии следует отметить, что он не исключает классическую рентгенографию.

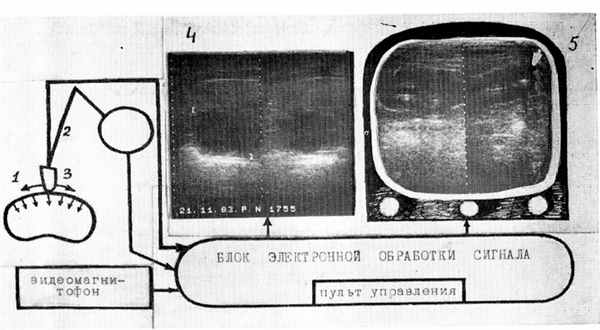

Рис. 1. Схема ультразвуковой диагностики, поясняющая реальные эхограммы печени и почек. 1 — процесс получения изображения участка человеческого тела в разрезе; 2 — система манипулирования, 3 — ультразвуковой зонд; 4 — эхограмма печени (на полароиде). В правой доле, в VII—VIII сегментах выявляется эхонегативное объемное образование с однородной структурой и четкими ровными контурами диаметром 5—6 см (киста); 5 — эхограммы почек на экране телевизора. Контуры почек ровные. Левая почка имеет расширенную верхнюю чашечку, стенки ее уплотнены. В правой почке, в нижней чашечке определяется конкремент диаметром около 6—7 мм (указано двойной стрелкой) с характерной акустической дорожкой (одинарная стрелка).

При оптическом сканировании (так называемая компьютерная томография) узкий пучок рентгеновых лучей, проходя через тело обследуемого, попадает не на рентгеновскую пленку, а на детектор (рис. 2), состоящий из сцинтилирующих (светящихся) кристаллов и фотоумножителей. Детекторы снимают более 300 тыс. «считываний», которые обрабатываются в подсоединенном компьютере. Вычислительные устройства решают ряд систем уравнений с учетом измерений поглощенной лучистой энергии, и по команде с пульта управления и контроля визуализированная информация выдается в виде черно-белого или цветного изображения на телеэкран, полароид, пленку или записывается и хранится на магнитной ленте. Компьютерная томография является чрезвычайно эффективной при диагностике опухолевых (см. рис. 2), воспалительных процессов, кровоизлияний и травматических повреждений мозга и черепа. О возможности этого метода свидетельствует тот факт, что компьютерная томография позволяет отдифференцировать плотность серого вещества мозга от белого, однако его ценность при изучении заболеваний органов грудной и брюшной полостей пока еще ниже, чем при исследовании черепа.

Рис. 2. Компьютерная томография, схема устройства и получения изображения. 1 — изображение органов на телеэкране; 2 — поперечный срез брюшной полости на уровне середины печени, определяются множественные метастазы опухоли; 3 — архив исследования на магнитной ленте или диске; 4—томограмма черепа — опухоль в правом полушарии мозга.

В настоящее время необходимы условия для разработки показаний с целью оптимального использования сложных и дорогостоящих приборов в диагностике и лечении заболеваний.

На современном этапе развития клинической медицины необходимо создать центр интенсивной диагностики, основанный на использовании наиболее эффективных методов, позволяющих распознавать заболевание за максимально короткий срок. Обязательной составной частью этой службы должна стать диапевтика, сочетающая диагностическое исследование с лечебными мероприятиями. Возглавить центр интенсивной диагностики следует, по нашему представлению, современной высокоразвитой рентгенологической службе. В областях и республиках, где имеются медицинские институты или институты усовершенствования врачей, интенсивной диагностикой должны руководить кафедры рентгенологии и радиологии, наделенные также и определенными правами, для того чтобы поднять на еще большую высоту роль научнопедагогических подразделений высших учебных заведений и повысить качество оказания медицинской помощи населению.
