Верхняя и нижняя глазничные щели. Периорбита
Добавил пользователь Дмитрий К. Обновлено: 21.12.2024
Борзых Ольга Борисовна
К.м.н., врач дерматовенеролог, косметолог, научный сотрудник ЦКП «Молекулярные и клеточные технологии» КрасГМУ, Country Expert Teoxane Russia, Воронеж
Периорбитальная область продолжает быть в центре внимания врачей-косметологов, так как, с одной стороны, это один из популярных запросов со стороны пациентов, а с другой — остается много неразрешенных вопросов относительно выбора техник или препаратов. В данной статье я предлагаю несколько расширить фокус нашего внимания и обсудить коррекцию не только подглазничной борозды, но и других областей вокруг глаз — височной области, области лба, средней трети, так как все эти зоны могут влиять на процесс старения в периорбитальной области [1].
Но прежде всего нужно понять, какая цель эстетической коррекции стоит при работе с возрастными изменениями. Цель большинства пациентов — коррекция возрастных проявлений, но без следов вмешательств, при этом наиболее частым опасением пациентов является неестественность результатов, контурирование препарата, отечность в периорбитальной области. По моему мнению, помочь достичь лучшего результата и естественной коррекции возможно, правильно выбрав показания и технику выполнения процедуры, основываясь на подходе Teoxane.
Подход Teoxane был разработан для получения максимально эффективного и естественного результата эстетического лечения с соблюдением безопасности инъекционных процедур. Работая с подходом Teoxane, мы всегда следуем трем основным пунктам (А-Т-П) — анатомия (включая оценку процесса старения и показаний у пациента), техника и выбор препаратов.
Анатомия
Анатомическим особенностям области вокруг глаз недостаточно одной статьи и даже одной книги, поэтому я предлагаю остановиться лишь на некоторых анатомических аспектах, необходимых при работе.

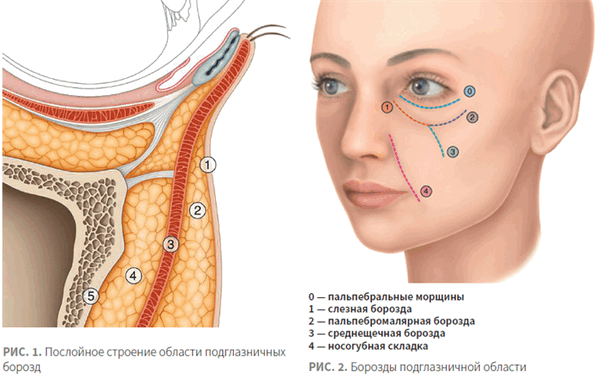

Говоря об области под глазами, в первую очередь необходимо понимать особенности послойного строения зоны нижнего края орбиты (рис. 1) [2].
- 1-й слой — кожа: в периорбитальной области она тонкая за счет уменьшения количества слоев эпидермиса и истончения самой дермы;
- 2-й слой — подкожно-жировая клетчатка: тонкая, часто у пациентов европеоидной расы может практически отсутствовать в области медиального угла глаза;
- 3-й слой — круговая мышца глаза: прикрепляется к костному краю глазницы при помощи связки, удерживающей круговую мышцу глаза (ORL), при этом в медиальном углу глаза проявляется более сильное ее прикрепление, в результате чего формируется слезная борозда;
- 4-й слой — слой глубоких жировых пакетов: представлен преимущественно латеральнее медиального кантуса глаза в виде глубокого подглазничного жирового пакета (SOOF);
- 5-й слой — надкостница.
При работе в этой области выделяют (рис. 2) [3]:
- пальпебральные морщины (морщины на коже века);
- слезную борозду — линия депрессии, идущая от медиального края глаза вниз до средне-зрачковой линии;
- пальпебромалярную борозду — латеральное продолжение слезной борозды;
- среднещечную борозду — продолжение слезной борозды вниз;
- носогубную складку — в средней трети.

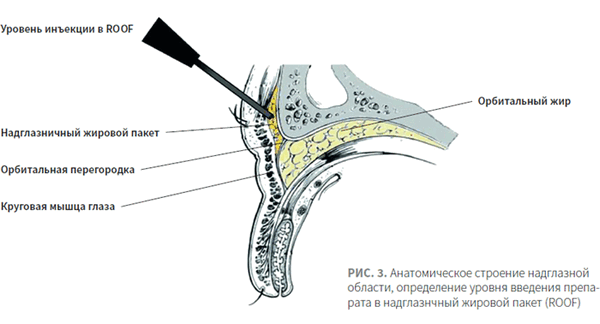

В надглазничной области пятислойное строение сохраняется, но, в отличие от подглазничной области, кожа более толстая, подкожно-жировая клетчатка полноценна, глубокий жировой пакет представлен надглазничным жировым пакетом (ROOF) (рис. 3) [4].
Височная область — это область, где остается много вопросов относительно анатомического строения. Что касается количества слоев тканей в этой области, большинство экспертов считает, что в ней можно выделить 10 слоев.

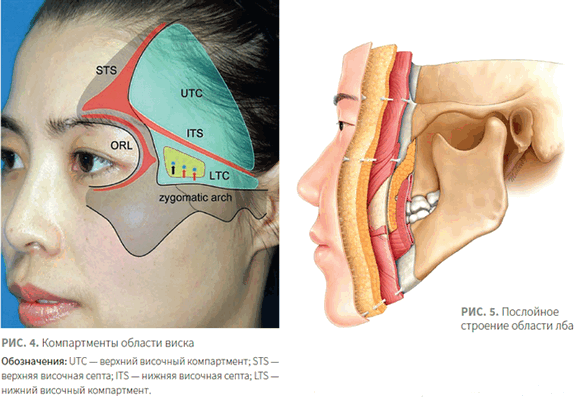

Важнее в этой области обозначить зоны более безопасные и зоны осторожности (рис. 4) [5]. Так, более безопасным компартментом является верхний височный компартмент (UTC), расположенный между височным гребнем (верхняя височная септа — STS) и нижней височной септой (ITS), в нижнем височном компартменте (LTS) расположены кровеносные сосуды и нервы.
В области лба также выделяют 5 слоев мягких тканей лица (рис. 5) [6]: кожа, подкожно-жировая клетчатка, SMAS (представлен лобной мышцей, или апоневрозом), слой глубоких жировых пакетов и надкостница.
Более безопасным уровнем является слой глубоких жировых пакетов под SMAS, основные сосуды выше линии безопасности (она проходит на 2 см выше костного края орбиты) находятся в поверхностном жировом слое, ниже линии — в глубоком.
В области среднещечной борозды также сохраняется пятислойность: кожа, поверхностные и глубокие жировые пакеты, SMAS, надкостница [7–9]. Основным уровнем при работе с волюмайзерами является уровень глубоких жировых пакетов (медиальный глубокий подглазничный жировой пакет и глубокий медиальный скуловой жировой пакет), при выраженных возрастных изменениях целью коррекции также является поверхностный медиальный жировой пакет.
Кроме анатомии, первый пункт подхода Teoxane предполагает понимание процессов старения в разных слоях:
- кожа истончается, фибробласты снижают свою синтетическую активность, происходит перерастяжение кожи, снижение ее эластичности;
- в подкожно-жировой клетчатке и глубоких жировых пакетах происходит уменьшение жировой клетчатки и перераспределение жира — изменение соотношения разных жировых пакетов;
- мышцы, как правило, подвергаются атрофии, связочный аппарат растягивается и теряет свою прочность;
- надкостница (а точнее — кость) также подвергается резорбции.
В результате всех этих процессов мы видим дефициты объема в области верхней и средней трети лица, а также птоз бровей, верхнего века, проявление борозд подглазничной области, появляющихся в результате потери поддержки вышележащих структур.
Таким образом, существует связь между дефицитами объема и птозом тех или иных структур, следовательно, восполнение потерянного объема будет уменьшать проявления птоза.
И последнее, но не менее значимое, на что мы обращаем внимание при работе с подходом Teoxane в первом пункте — это оценка пациента. На самом деле, правильно определенные показания, сделанные на основании жалоб и осмотра пациента, имеют большое значение на пути к идеальной эстетической коррекции периорбитальной области.
При этом важно, чтобы пациент сам указал на зоны, которые ему в себе не нравятся, так как у каждого человека есть свои представления о красоте, и неправильно определенные и скорректированные врачом зоны у пациента могут дать неудовлетворительный результат после процедуры. Если наш пациент не может определиться с волнующими его областями, вы можете дать ему в руки зеркало и «познакомить с собой».
Выбор техники
Следующий пункт подхода Teoxane — техники. Этот пункт предполагает множественное число, так как, по нашему мнению, не существует единственно верной техники коррекции — мы используем наши собственные, с применением иглы или канюли, но эти техники должны «уважать» анатомию в части безопасности и эффективности. Для этого на лице мы выделяем зоны повышенного внимания, линии безопасности, зоны с дефицитом объема (рис. 6).
При работе с верхней и средней третью лица мы должны помнить о расположении угловой артерии (во внутреннем углу глаза), выходе подглазничного и надглазничного сосудисто-нервного пучков (по среднезрачковой линии), супратрохлеарного (на 1 см медиальнее надглазничного), скулового (на 1 см ниже латерального костного края орбиты), расположения поперечной артерии (по нижнему краю скуловой дуги) и височных сосудов (чаще всего визуализируются на лице пациента).
Из линий безопасности нас интересуют среднещечная линия и линия в проекции большой скуловой мышцы — безопаснее работать в верхнелатеральном квадранте при пересечении этих линий. В височной области линия безопасности проходит между козелком и латеральным краем орбиты — отграничивает верхний височный компартмент. В области лба линия безопасности находится на 2 см выше костного края орбиты.
При аугментации области лба мы можем использовать канюлю или иглу. Введение препарата осуществляется на SMAS, перед процедурой важно отметить участки дефицита объема, а также при работе с канюлей определяют точки вкола (между видимыми сосудами) (рис. 7). При работе с канюлей можно использовать одну (при более уплощенной области лба) или 2 точки вкола (при более округлой), более безопасной является канюля 25G, канюля 22G имеет меньший диаметр и приближается по остроте к игле. Препарат распределяется веерно, ретроградной техникой. Зона под SMAS требует распределяемого, динамичного препарата со средними показателями G’, о выборе препарата поговорим в следующем пункте.
Для лифтинга брови используется точка вкола, расположенная под бровью, латеральнее среднезрачковой линии. Препарат располагается нанадкостнично, в области глубокого надглазничного жирового пакета (ROOF) (рис. 8). Обычно при выполнении данной техники я приподнимаю бровь и использую небольшой болюс препарата (0,2 мл) с высоким G’.
При работе с височной областью более безопасно введение препарата глубоко (под височную мышцу) в верхнем височном компартменте. Точка вкола для техники shot gun находится на 1 см ниже височного гребня и 1 см над латеральным костным краем орбиты (рис. 9). Процедура проводится иглой, безопаснее длиной 25 мм (более короткая игла может не до конца находиться на кости). Вкол осуществляется между видимыми сосудами, до касания кости, затем иглу необходимо наклонить, так чтобы отверстие иглы было максимально приближено к кости. Препарат будет распределяться между волокнами височной мышцы, так как мышца прочно прикреплена к кости и под ней нет пространства. Из-за особенностей расположения препарата требуется препарат с максимальным G’ и показателем когезивности.
При работе с подглазничными бороздами инъекции осуществляются строго в области дефицита объема, в случае работы с канюлей можно выбрать одну точку вкола между слезной и пальпебромалярной бороздой, обходя проекцию подглазничного отверстия (рис. 10А, Б). При работе с канюлей безопаснее выбирать канюли большего диаметра (25G, 22G). Введение препарата осуществляется под круговую мышцу глаза. Учитывая сложное и деликатное анатомическое строение подглазничной области следует максимально тщательно выбирать препарат по вязко-эластическим свойствам.
При коррекции среднещечной борозды происходит коррекция объемов скуловых жировых пакетов, но при этом может быть разница в технике проведения у пациентов старшей и средней возрастной группы.
У пациентов средней возрастной группы, у молодых, при начальных проявлениях дефицита объема в области среднещечной борозды в патогенезе возрастных изменений, как правило, задействованы только глубокие жировые пакеты, поэтому у них введение волюмайзера осуществляется только на уровень медиального подглазничного жирового пакета или на уровень глубокого медиального жирового пакета.
У более возрастных пациентов присоединяется потеря объема на уровне поверхностного медиального жирового пакета, поэтому для полноценного результата необходима мультилеерная техника коррекции средней трети, о чем мы упоминали в статье [10].
При работе с иглой болюсы препарата располагаются нанадкостнично, латеральнее и выше линий безопасности. При работе с канюлей точка вкола расположена латеральнее среднещечной линии и канюля проходит на уровне глубоких жировых пакетов. Для удобства можно второй рукой поднять ткани и под ними пройти в области медиального подглазничного жирового пакета и медиального глубокого скулового пакета (рис. 11).
Выбор препарата
Иногда выбору препарата не уделяют должного внимания, в итоге повышаются риски неестественного результата коррекции, получения низкой эффективности проведенной коррекции, контурирования и отечности, особенно в периорбитальной области. Важно понимать, что каждая зона и каждый слой тканей могут требовать разных вязко-эластических свойств препаратов. О реологических свойствах препаратов мы уже говорили достаточно большое число раз [11, 12]. Давайте остановимся подробнее на выборе препаратов исходя из анатомических особенностей каждой области.
При аугментации лба пространство под SMAS достаточно небольшое, над ним нет большого количества тканей, поэтому давление, оказываемое на введенный препарат относительно невысокое, но при этом зона мимически активна (подвижна), поэтому необходим упругий препарат, со средним показателем G’, способный к растяжению. Такими свойствами (табл. 1) обладают препараты Teosyal ® RHA2 и Teosyal ® RHA3. Teosyal ® RHA — это коллекция динамичных филлеров, способных к растяжению и, как результат, максимально адаптированных к динамике лица. При их использовании мы получаем максимальную эффективность в области введения при максимальной естественности результата. При более тонкой коже, тонких мягких тканях и небольшом дефиците объема наиболее подходящим препаратом является Teosyal ® RHA2, при большей толщине, необходимости объема — Teosyal ® RHA3. Я в своей практике иногда использую Teosyal ® RHA4, но только в случае большой толщины мягких тканей и выраженной потери объема в области лба, когда нужны большие волюмизирующие способности препарата при сохранении его упругих свойств. При этом препарат следует вводить максимально деликатно, не допуская гиперкоррекции.
Таблица 1. Сравнительная характеристика препаратов Teosyal ® RHA2 и Teosyal ® RHA3
Верхняя и нижняя глазничные щели. Периорбита

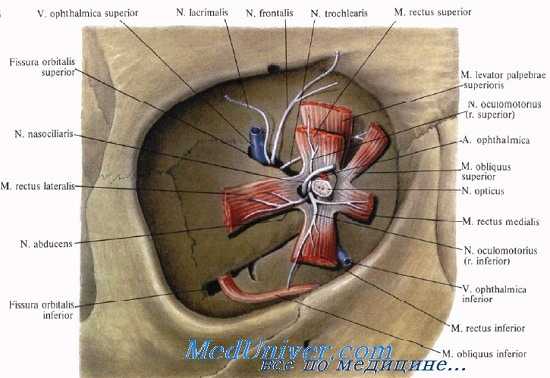

Верхняя глазничная щель, соединяющая орбиту с полостью черепа, расположена между верхней и наружной стенками орбиты, латсральнее канала зрительного нерва. Ее размер 3x22 мм. Двумя сухожилиями экстраокулярных мышц она делится на верхнюю, или латеральную, и нижнюю, или медиальную, части.
Через нее в орбиту входят глазной и глазодвигательный нервы. Первый в пределах щели делится на три ветви: слезный и лобный нервы располагаются в латеральной части щели, носоресничный нерв проходит через ее медиальный отдел. Блоковой нерв расположен медиальное лобного.
Глазодвигательный нерв в пределах щели также делится на две ветви: верхняя, расположенная между блоковым и носоресничным нервом, и нижняя, проходящая у медиального края щели. Через верхнюю глазничную щель выходят верхняя глазная и иногда нижняя глазная вены: первая — из орбиты через верхнюю часть, вторая — через нижнюю.
Щель затянута соединительнотканной перепонкой — весьма непадежной защитой при распространении опухолевого или воспалительного процесса в обе стороны.
Нижняя глазничная щель находится между нижней и наружной стенкой на расстоянии 10 мм (возможны варианты от 2 до 12 мм) от наружного орбитального края. Она соединяет орбиту с крылонебной и подвисочной ямками. При злокачественных опухолях орбиты возможно раннее распространение процесса и в крылонебную, и в височную ямку, что крайне важно учитывать при планировании лечения и проведении экзентерации орбиты.
Через нижнюю глазничную щель проходит подглазничная артерия и одноименный нерв, а также входит в орбиту, перфорируя периорбиту, скуловой нерв. Нижняя глазничная щель является воротами анастомоза венозной системы орбиты с венозными сплетениями крылонебной ямки и глубокой веной лица. Эти особенности важны, особенно в ходе хирургического лечения флегмон и абсцессов орбиты.
Периорбита прочно соединена с подлежащими стенками орбиты только в области костных швов и по краям естественных отверстий, на остальном протяжении она прилежит к стенкам, образуя щелевидное субпериостальное пространство. Естественно, что во время орбитальных операций при необходимости манипуляций в ноднадкостничном пространстве хирург должен помнить о местах тесного контакта периорбиты и прилежащих костей.
Объем костной орбиты в среднем составляет 23 см3 у женщин и 26 см3 -у мужчин, 80% объема заняты нервно-мышечным аппаратом, сосудами, жировой клетчаткой и только 20 % — самим глазом. Изучая пироговские срезы, П. И. Колесников определил отстояние глаза от стенок орбиты: от верхней стенки — на 6,7 мм, от наружной — на 6,3, от нижней — на 9,5, от внутренней — на 9 мм. Казалось бы, значительное отстояние глаза от верхней и внутренней стенок орбиты делает эти зоны более доступными для пальпаторного исследования ретробульбарного пространства.
Однако в верхнем отделе оно затруднительно из-за нависающего верхнего орбитального края (вогнутое положение верхней орбитальной стенки).
Более доступен пальпации нижний отдел орбиты, т. к. вогнутость нижней стенки орбиты значительно меньше. Спереди, начинаясь от орбитального края, сливаясь по краю с надкостницей, расположена пятая «стенка» орбиты — тарзоорбитальная фасция (septum orbitae), которая в области век вплетается в край хряща верхнего и нижнего века. Таким образом, к полости орбиты относится все, что лежит за тарзоорбитальной фасцией.

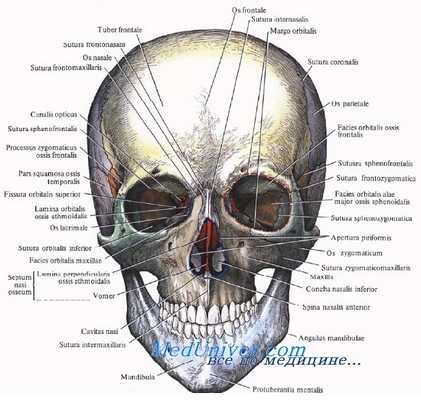

Строение орбиты. Топография и анатомия орбиты
Орбита — замкнутое пространство, содержащее большое количество сложных анатомических структур, обеспечивающих жизнедеятельность и функции органа зрения. Тесная апатомо-тоиографическая связь орбиты с полостью черепа, околоносовыми пазухами обусловливает однотипные симптомы при многих, порой абсолютно различных заболеваниях, усугубляет течение патологического процесса в орбите (опухолевого, воспалительного) и, конечно, представляет большие трудности при проведении орбитальных операций.
Костная орбита представляет собой геометрическую фигуру, близкую по форме к четырехгранной пирамиде, вершина которой направлена кзади и несколько кнутри (под углом 45° по отношению к сагиттальной оси). Форма переднего отдела орбиты может приближаться к круглой, но чаще диаметры в вертикальном и горизонтальном направлениях варьируют (в среднем они составляют соответственно около 35 и 40 мм).
В. В. Вальским при изучении размеров орбиты с помощью компьютерной томографии (КТ) у 276 здоровых лиц было обнаружено, что горизонтальный диаметр орбиты на входе в среднем равен 32,6 мм у мужчин и 32,7 мм — у женщин. В средней трети поперечник орбиты уменьшается практически вдвое и достигает у мужчин 18,2 мм, у женщин 16,8 мм. Глубина орбиты также вариабельна (от 42 до 50 мм). По форме можно выделить короткую и широкую (при такой орбите глубина ее наименьшая), узкую и длинную орбиту, при которой отмечается наибольшая глубина.
Расстояние от заднего полюса глаза до вершины орбиты у мужчин составляет в среднем 25,6 мм, у женщин — 23,5 мм. Костные стенки неравноценны по толщине и длине: наиболее мощная наружная стенка, особенно ближе к краю орбиты, самые тонкие — внутренняя и верхняя. Длина наружной стенки в среднем колеблется от 41,2 мм — у женщин до 41,6 мм у мужчин.
Наружная стенка образована скуловой, частично лобной и большим крылом основной кости. Самая толстая — скуловая кость, но по направлению кзади она истончается и в месте соединения с большим крылом основной кости находится самый тонкий ее участок. Эта особенность строения скуловой кости играет большую роль при проведении костных операций на орбите; толстая передняя поверхность позволяет сохранить целость костного лоскута в момент его фиксации при резекции стенки, а на тонком участке легко происходит перелом в момент тракции кости. Наружная стенка граничит с височной ямкой, у вершины орбиты — со средней черепной ямкой.
Нижняя стенка — орбитальная поверхность верхнечелюстной кости, а переднснаружиый отдел — скуловая кость и орбитальный отросток небной кости. В латеральной части нижней стенки у нижней глазничной щели расположена подглазничная борозда — углубление, покрытое соединительнотканной перепонкой. Борозда постепенно переходит в костный канал, открывающийся на передней поверхности верхнечелюстной кости в 4 мм от нижнего орбитального края ближе к его наружной границе.
Через канал проходят нижний орбитальный нерв, одноименные артерия и вена. Толщина нижней орбитальной стенки 1,1 мм. Эта костная перегородка отделяет содержимое орбиты от верхнечелюстной пазухи и требует очень бережных манипуляций. При зкзентерации орбиты, нижней поднадкостничиой орбитотомии хирург должен учитывать толщину нижней стенки, чтобы избежать операционного перелома стенки.
Внутренняя стенка формируется слезной косточкой, бумажной пластинкой, пластинкой решетчатой кости, лобным отростком верхнечелюстной кости и телом основной кости. Самая большая из них — бумажная пластинка толщиной 0,2 мм, которая отделяет орбиту от клеток решетчатого лабиринта. На этом участке стенка почти вертикальная, что важно учитывать при отсепаровке надкостницы во время поднадкостничиой орбитотомии или зкзентерации орбиты. В передней части внутренней стенки слезная кость выгибается в сторону носа, здесь же расположено углубление для слезного мешка.
Верхняя стенка орбиты треугольной формы и образована в переднем и среднем отделах лобной костью, в заднем — малым крылом основной кости. Орбитальная часть лобной кости тонкая и хрупкая, особенно в задних 2/3 ее, где толщина стенки не превышает 1 мм. У лиц пожилого возраста костная субстанция верхней стенки может постепенно замещаться фиброзной тканью. Это следует учитывать, готовя к операции пожилых пациентов. Кроме того, оценка состояния верхней стенки орбиты помогает выработать тактику ведения больных с опухолевыми или воспалительными поражениями орбиты.
Верхняя стенка граничит с лобной пазухой, которая во фронтальном направлении может распространяться до середины стенки, а в переднезаднем — иногда до средней трети орбиты. На всем протяжении поверхность верхней стенки орбиты гладкая, в средней трети ее имеется вогнутость, в наружном и внутреннем отделах расположены два углубления для слезной железы (слезная ямка) и для блока верхней косой мышцы.
Вершина орбиты совпадает с началом капала зрительного нерва, диаметр которого достигает 4 мм, а длина — 5-6 мм. Через наружное его отверстие в орбиту входит зрительный нерв и, как правило, глазная артерия.

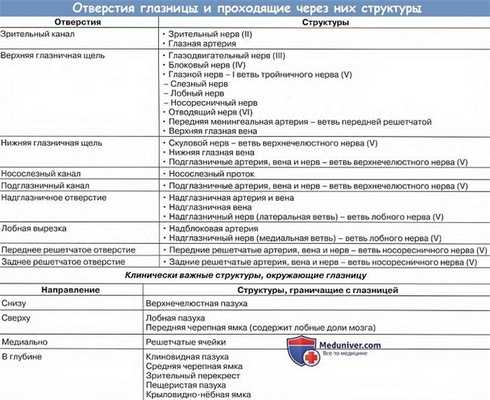

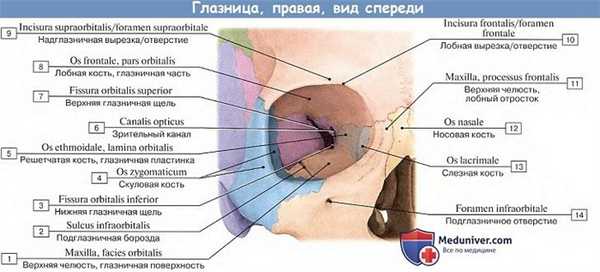

Анатомия: Глазница. Стенки, отверстия глазницы и проходящие через них структуры

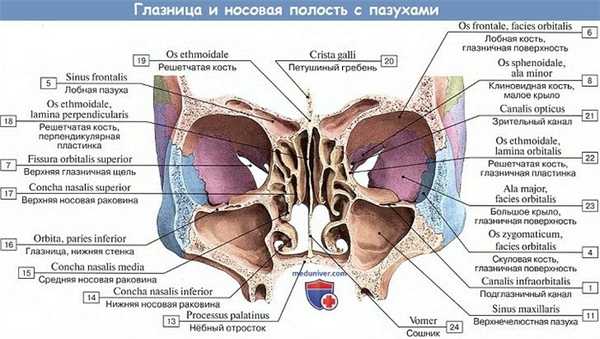

Глазница (orbita) — парная полость, напоминающая четырехстороннюю пирамиду с закругленными гранями. Основание глазницы обращено вперед и образует вход в глазницу (aditus orbitae). Верхушка глазницы направлена назад и медиально к зрительному каналу (canalis opticus). В полости глазницы расположены глазное яблоко, его мышцы, слёзная железа и другие вспомогательные органы глаза. Полость глазницы имеет четыре стенки: верхнюю, медиальную, нижнюю и латеральную.
Через многочисленные отверстия в стенках глазницы в нее проникают сосуды и нервы.
Верхняя стенка (paries superior) — крыша глазницы, гладкая, слегка вогнутая, лежит почти горизонтально. Она образована глазничной частью лобной кости (pars orbitalis ossis frontalis), сзади стенка дополняется малым крылом клиновидной кости (ala minor ossis sphenoidalis). На границе верхней стенки с латеральной стенкой глазницы имеется неглубокая ямка слезной железы (fossa glandulae lacrimalis). У медиального края верхней стенки, вблизи лобной вырезки, находится малозаметное углубление — блоковая ямка, рядом с которой иногда имеется выступ — блоковая ость.
Медиальная стенка (paries medians) расположена сагиттально. Ее образуют глазничная пластинка решетчатой кости, лобный отросток верхней челюсти, слезная кость, тело клиновидной кости (сзади) и самый медиальный участок глазничной части лобной кости (вверху). Как вариант строения костей лица кпереди от слезной кости может располагаться добавочная слезная косточка, Руссо кость (Руссо Луи (Rousseau Louis Francois Emanuel, 1788—1868) — французский анатом и гистолог).
В переднем отделе медиальной стенки находится ямка слезного мешка (fossa saccilacrimalis), книзу переходящая в носослезный канал (canalis nasolacrimalis), который открывается в нижний носовой ход полости носа. Несколько кзади и кверху от ямки слезного мешка в верхней части медиальной стенки, в шве между лобной костью и глазничной пластинкой решетчатой кости, видны два отверстия: переднее решетчатое отверстие (foramen ethmoidale anterius) и заднее решетчатое отверстие (foramen ethmoidale posterius) для одноименных нервов и сосудов.
Нижняя стенка (paries inferior) — дно глазницы, образована глазничными поверхностями верхней челюсти и скуловой кости. Сзади стенку дополняет глазничный отросток нёбной кости (processus orbitalis ossis palatini). В нижней стенке глазницы расположена подглазничная борозда (sulcus infraorbitalis), которая кпереди переходит в одноименный канал, открывающийся на передней поверхности тела верхней челюсти подглазничным отверстием (foramen infraorbitale). В этой борозде и канале располагается подглазничный нерв.

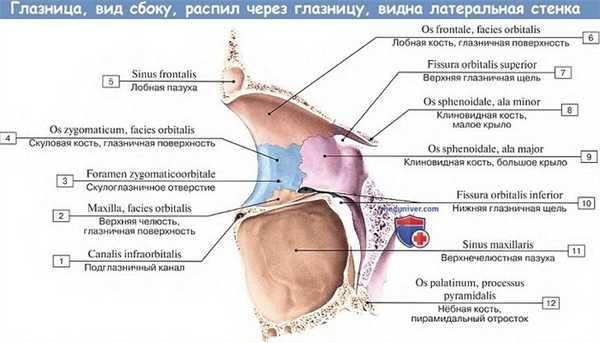

Латеральная стенка (paries lateralis) образована глазничными поверхностями большого крыла клиновидной кости (facies orbitalis alae majoris ossis sphenoidalis) и лобного отростка скуловой кости (processus frontalis ossis zygomatici), а также участком скулового отростка лобной кости (processus zygomaticus ossis frontalis). На глазничной поверхности лобного отростка скуловой кости имеется Витнала бугорок (син.: краевой бугор, tuberculum marginale) (Витнал Самуил (Whithnall Samuel Ernst, 1876—1950) — английский анатом).
На латеральной стенке глазницы находится скулоглазничное отверстие (foramen zygomaticoorbitale) (для скулового нерва), ведущее в канал, который в глубине кости делится на два канальца. Один из них открывается на латеральной поверхности скуловой кости скулолицевым отверстием (foramen zygomaticofaciale), другой — на височной поверхности скуловисочным отверстием (foramen zygomaticotemporale).
Междулатеральной и верхней стенками в глубине глазницы находится верхняя глазничная щель (fissura orbitalis superior), ведущая из глазницы в среднюю черепную ямку и ограниченная малым и большим крыльями клиновидной кости. Между латеральной и нижней стенками расположена нижняя глазничная щель (fissura orbitalis inferior), образованная задним краем глазничной поверхности тела верхней челюсти и глазничным отростком нёбной кости, с одной стороны, и нижним краем глазничной поверхности большого крыла клиновидной кости — с другой.
Через эту щель глазница сообщается с крыловидно-нёбной и подвисочной ямками (fossae pterygopalatina et infratemporalis). Через верхнюю и нижнюю глазничные щели проходят кровеносные сосуды, нервы. Глазница окружена многими структурами, имеющими важное клиническое значение.
В этой области выделяют два важных топографо-анатомических ориентира — Камперовская линия — линия, соединяющая переднюю носовую ость с верхним краем наружного слухового прохода; Кампера лицевой угол (син.: Топинарда угол, общий лицевой угол) — угол между глазнично-ушной горизонталью и линией, соединяющей верхненосовую точку, лежащую в медиально-сагиттальной плоскости на уровне примерно носолобного шва, и простион — самую переднюю точку альвеолярного края верхней челюсти по средней линии; это антропометрический показатель (Кампер Питер (Camper Peter, 1722—1789) — голландский врач, антрополог, палеонтолог и художник; Топинард Пауль (Topinard Paul, 1830—1912) — французский антрополог).
Учебное видео по анатомии глазницы
Редактор: Искандер Милевски. Дата последнего обновления публикации: 23.07.2021
Органы чувств
Вспомогательные органы глаза - Жировое тело глазницы
ВСПОМОГАТЕЛЬНЫЕ ОРГАНЫ ГЛАЗА
Мышцы глазного яблока
Глазничная мышца
Верхняя прямая мышца
, m. rectus superior. Н: общее сухожильное кольцо. П: косая линия спереди от экватора глазного яблока на 7 - 8 мм кзади от роговичного края. Ф: поворачивает передний полюс глазного яблока кверху и медиально. Инн.: глазодвигательный нерв. Рис. Б, Рис. В, Рис. Г.
Нижняя прямая мышца
, m. rectus inferior. Н: общее сухожильное кольцо. П: Косая линия, расположенная на 6 мм кзади от роговичного края. Ф: поворачивает передний полюс глазного яблока книзу и кнаружи. Инн.: глазодвигательный нерв. Рис. Б, Рис. В, Рис. Г.
Медиальная прямая мышца
, m. rectus medialis. Н: общее сухожильное кольцо. П: примерно на 5,5 мм кзади от роговичного края. Ф: поворачивает передний полюс глазного яблока медиально. Инн.: глазодвигательный нерв. Рис. Б, Рис. В.
Латеральная прямая мышца
, m. rectus lateralis. Н: общее сухожильное кольцо и малое крыло клиновидной кости. П: на 5,5 мм кзади от роговичного края. Ф: поворачивает передний полюс глазного яблока латерально. Инн.: отводящий нерв. Рис. Б, Рис. В, Рис. Г.
Сухожильное растяжение латеральной прямой мышцы
Общее сухожильное кольцо
, anulus tendineus communis. Расположено в области зрительного канала и медиальной части верхней глазничной щели. Место начала прямых мышц глазного яблока. Рис. В.
Верхняя косая мышца
, m. obliquus superior. Н: медиальная часть общего сухожильного кольца и тело клиновидной кости. П: заднелатеральная поверхность склеры позади экватора (предварительно сухожилие этой мышцы перекидывается через блок, расположенный у медиального края глазницы). Ф: поворачивает глазное яблоко книзу с отведением и вращением его кнутри. Рис. Б.
, trochlea. Фиброзно-хрящевая петля, которая прикрепляется к блоковой ости, расположенной в одноименной ямке лобной кости. Охватывает сухожилие верхней косой мышцы. Рис. Б.
Влагалище сухожилия верхней косой мышцы
, vagina tendinis m. obliqui superioris [[bursa synovialis trochlearis]]. Окружает сухожилие верхней косой мышцы в месте перехода через блок. Рис. Б.
Нижняя косая мышца
, m. obliquus inferior. Н: глазничная поверхность верхней челюсти латерально и кзади от входа в носослезный канал. П: позади экватора глазного яблока. Ф: поворачивает глазное яблоко кверху с отведением и вращением его кнаружи. Инн.: глазодвигательный нерв. Рис. Г.
Мышца, поднимающая верхнее веко
, m. levator palpebrae superioris. Н: кость над зрительным каналом и твердая оболочка, окружающая зрительный нерв. Кпереди мышца продолжается в широкий апоневроз, который расщепляется на поверхностную и глубокую пластинки. Инн.: глазодвигательный нерв. Рис. А, Рис. Б, Рис. В, Рис. Г.
Поверхностная пластинка
, lamina superficialis. Проходит между tarsus superior и круговой мышцей глаза, заканчиваясь в подкожной соединительной ткани верхнего века. Эта пластинка настолько широкая, что доходит до латеральной стенки глазницы. Рис. А.
Глубокая пластинка
Фасции глазницы
Надкостница глазницы
, periorbita. Тонкая пластинка, которая срастается с костью вблизи отверстий, ведущих в глазницу. Cпереди продолжается в надкостницу чешуи лобной кости, сзади - в твердую оболочку головного мозга. Рис. А.
Глазничная перегородка
, septum orbitale. Соединительнотканный листок, частично укрепленный сухожилием мышцы, поднимающей верхнее веко, который идет от глазничного края под круговой мышцей глаза к наружным краям верхнего хряща века и формирует переднюю стенку глазницы. Рис. А.
Мышечные фасции
, fasciae musculares. Покрывают брюшко и сухожилие каждой из шести мышц глазного яблока. Являются продолжением влагалища глазного яблока. Рис. А.
Влагалище глазного яблока [[тенонова капсула]]
, vagina bulbi [[Tenon]]. Соединительнотканная капсула между глазным яблоком и жировым телом глазницы. Спереди заканчивается под конъюнктивой, сзади, в области зрительного нерва, срастается со склерой, а на всем остальном протяжении глазного яблока отделена от склеры эписклеральным пространством. Рис. А.
Эписклеральное пространство
, spatium episclerale [[intervaginale]]. Узкая щель между глазным яблоком и его влагалищем, которую пересекают в различных направлениях тонкие тяжи соединительнотканных волокон. Рис. А.
Жировое тело глазницы
, corpus adiposum orbitae. Заполняет пространство между мышцами, глазным яблоком и зрительным нервом. Спереди ограничивается глазничной перегородкой. Рис. А, Рис. Г.
