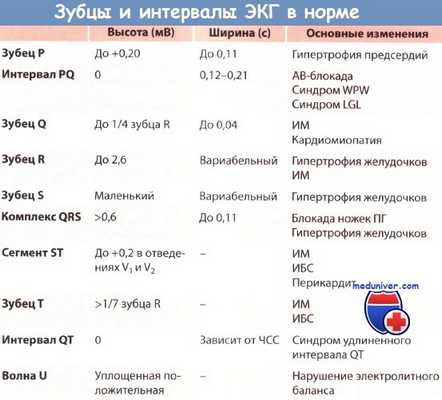

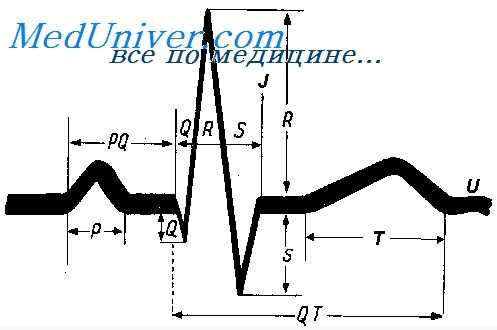

Интервалы и зубцы ЭКГ в норме

• Нормальная ЭКГ состоит в основном из зубцов Р, Q, R, S и T.
• Между отдельными зубцами располагаются сегменты PQ, ST и QT, которые имеют важное клиническое значение.
• Зубец R всегда положительный, а зубцы Q и S всегда отрицательные. Зубцы Р и Т в норме положительные.
• Распространение возбуждения в желудочке на ЭКГ соответствует комплексу QRS.
• Когда говорят о восстановлении возбудимости миокарда, имеют в виду сегмент ST и зубец Т.

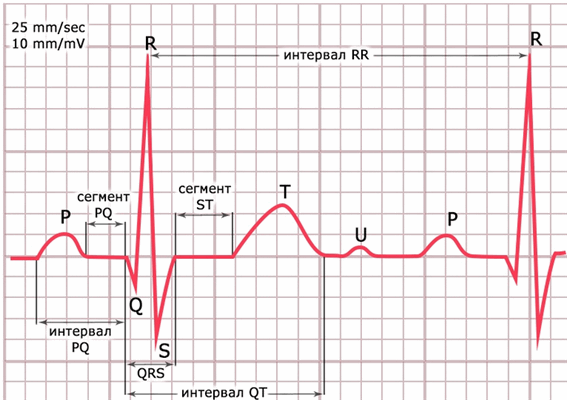

Нормальная ЭКГ обычно состоит из зубцов Р, Q, R, S, Т и иногда U. Эти обозначения ввел Эйнтховен, основатель электрокардиографии. Он выбрал эти буквенные обозначения произвольно из середины алфавита. Зубцы Q, R, S вместе образуют комплекс QRS. Однако в зависимости от отведения, в котором регистрируется ЭКГ, зубцы Q, R или S могут отсутствовать. Различают также интервалы PQ и QT и сегменты PQ и ST, соединяющие отдельные зубцы и имеющие определенное значение.

Одна и та же часть кривой ЭКГ может называться по-разному, например предсердный зубец может называться зубцом или волной Р. Можно Q, R и S называть зубцом Q, зубцом R и зубцом S, а Р, Т и U волной Р, волной Т и волной U. В данной книге для удобства Р, Q, R, S и Т, за исключением U, мы будем называть зубцами.

Положительные зубцы располагаются выше изоэлектрической линии (нулевой линии), а отрицательные - ниже изоэлектрической линии. Положительными являются зубцы Р, Т и волна U. Эти три зубца в норме положительные, но при патологии они могут быть и отрицательными.

Зубцы Q и S всегда отрицательные, а зубец R всегда положительный. Если на ЭКГ регистрируются второй зубец R или S, его обозначают как R' и S'.

Комплекс QRS начинается зубцом Q и длится до окончания зубца S. Этот комплекс обычно бывает расщеплен. В комплексе QRS высокие зубцы обозначают прописной буквой, а низкие - строчной, например qrS или qRs.

Момент окончания комплекса QRS обозначают точкой J.

Для начинающего точное распознавание зубцов и сегментов имеет очень важное значение, поэтому мы подробно останавливаемся на их рассмотрении. Каждый из зубцов и комплексов показан на отдельном рисунке. Для лучшего понимания рядом с рисунками приведены основные особенности этих зубцов и их клиническое значение.

После описания отдельных зубцов и сегментов ЭКГ и соответствующих пояснений ознакомимся с количественной оценкой этих электрокардиографических показателей, в частности высотой, глубиной и шириной зубцов и основными их отклонениями от нормальных значений.

Зубец Р в норме

Зубец Р, представляющий собой волну возбуждения предсердий, в норме имеет ширину до 0,11 с. Высота зубца Р меняется с возрастом, но в норме не должна превышать 0,2 мВ (2 мм). Обычно при отклонении этих параметров зубца Р от нормы речь идет о гипертрофии предсердий.

Интервал PQ в норме

Интервал PQ, характеризующий время проведения возбуждения до желудочков, равен в норме 0,12 мс, но не должен превышать 0,21 с. Этот интервал удлиняется при АВ-блокадах и укорачивается при синдроме WPW.

Зубец Q в норме

Зубец Q во всех отведениях узкий и ширина его не превышает 0,04 с. Абсолютное значение его глубины не нормируется, но максимальное составляет 1/4 соответствующего зубца R. Иногда, например, при ожирении, в III отведении регистрируется относительно глубокий зубец Q.
Глубокий зубец Q вызывает прежде всего подозрение на ИМ.

Зубец R в норме

Зубец R среди всех зубцов ЭКГ имеет наибольшую амплитуду. Высокий зубец R в норме регистрируется в левых грудных отведениях V5 и V6, но его высота в этих отведениях не должна превышать 2,6 мВ. Более высокий зубец R указывает на гипертрофию ЛЖ. В норме высота зубца R должна увеличиваться при переходе от отведения V5 к отведению V6. При резком снижении высоты зубца R следует исключить ИМ.

Иногда зубец R бывает расщеплен. В этих случаях его обозначают прописными или строчными буквами (например, зубец R или r). Добавочный зубец R или r обозначают, как уже говорилось, как R' или r' (например, в отведении V1.

Зубец S в норме

Зубец S по своей глубине отличается значительной вариабельностью в зависимости от отведения, положения тела пациента и его возраста. При гипертрофии желудочков зубец S бывает необычно глубоким, например, при гипертрофии ЛЖ - в отведениях V1 и V2.

Комплекс QRS в норме

Комплекс QRS соответствует распространению возбуждения по желудочкам и в норме не должен превышать 0,07-0,11 с. Патологическим считают расширение комплекса QRS (но не снижение его амплитуды). Оно наблюдается, прежде всего, при блокадах ножек ПГ.

Точка J в норме

Точка J соответствует точке, в которой оканчивается комплекс QRS.

Зубец Р. Особенности: первый невысокий зубец полукруглой формы, который появляется после изоэлектрической линии. Значение: возбуждение предсердий.
Зубец Q. Особенности: первый отрицательный маленький зубец, следующий после зубца Р и окончания сегмента PQ. Значение: начало возбуждения желудочков.
Зубец R. Особенности: Первый положительный зубец после зубца Q или первый положительный зубец после зубца Р если зубец Q отсутствует. Значение: возбуждение желудочков.
Зубец S. Особенности: Первый отрицательный маленький зубец после зубца R. Значение: возбуждение желудочков.
Комплекс QRS. Особенности: Обычно расщепленный комплекс, следующий после зубца Р и интервала PQ. Значение: Распространение возбуждения по желудочкам.
Точка J. Соответствует точке, в которой заканчивается комплекс QRS и начинается сегмент ST. Зубец Т. Особенности: Первый положительный полукруглый зубец, появляющийся после комплекса QRS. Значение: Восстановление возбудимости желудочков.
Волна U. Особенности: Положительный маленький зубец, появляющийся сразу после зубца Т. Значение: Потенциал последействия (после восстановления возбудимости желудочков).
Нулевая (изоэлектрическая) линия. Особенности: расстояние между отдельными зубцами, например между окончанием зубца Т и началом следующего зубца R. Значение: базовая линия, относительно которой измеряют глубину и высоту зубцов ЭКГ.
Интервал PQ. Особенности: время от начала зубца Р до начала зубца Q. Значение: время проведения возбуждения из предсердий в АВ-узел и далее через ПГ и его ножки. Сегмент PQ. Особенности: время от момента окончания зубца Р до начала зубца Q. Значение: клинического значения не имеет Сегмент ST. Особенности: время от момента окончания зубца S до начала зубца Т. Значение: время от момента окончания распространения возбуждения по желудочкам до начала восстановления возбудимости желудочков. Интервал QT. Особенности: время от начала зубца Q до окончания зубца Т. Значение: время от начала распространения возбуждения до окончания восстановления возбудимости миокарда желудочков (электрическая систола желудочков).

Сегмент ST в норме

В норме сегмент ST располагается на изоэлектрической линии, во всяком случае, он от нее существенно не отклоняется. Только в отведениях V1 и V2 он может оказаться выше изоэлектрической линии. При значительном подъеме сегмента ST следует исключить свежий ИМ, в то время как снижение его говорит об ИБС.

Зубец Т в норме

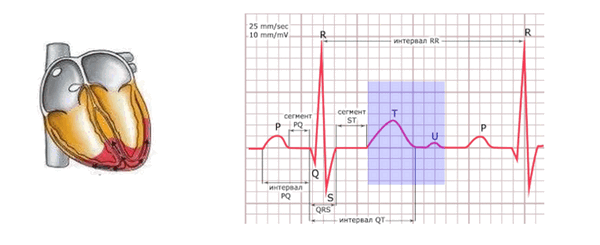

Зубец Т имеет важное клиническое значение. Он соответствует восстановлению возбудимости миокарда и обычно бывает положительным. Его амплитуда не должна быть меньше 1/7 зубца R в соответствующем отведении (например, в отведениях I, V5 и V6). При явно отрицательных зубцах Т, сочетающихся со снижением сегмента ST, следует исключить ИМ и ИБС.

Интервал QT в норме

Ширина интервала QT зависит от ЧСС, постоянных абсолютных значений он не имеет. Удлинение интервала QT наблюдается при гипокальциемии и синдроме удлиненного интервала QT.

Волна U в норме

Волна U также не имеет нормативного значения. При гипокалиемии наблюдается значительное увеличение высоты волны U.

Учебное видео расшифровки ЭКГ в норме

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Зубцы ЭКГ в норме. Продолжительность интервалов на ЭКГ

Сегмент Т - Р представляет период «электрической диастолы» сердца, в течении которого ЭДС сердца равна 0 (за исключением непостоянного периода, соответствующего зубцу U), и разности потенциалов, обусловленной деятельностью сердца, на поверхности тела нет. Этот сегмент следует принимать за уровень изоэлектрической линии в норме и патологии.

Сегмент Р — Q (Р — R) расположен между окончанием зубца Р и началом зубца Q (или R, если Q нет), сегмент RS — Т между зубцами S и Т или, при отсутствии зубца S, между R и Т. Сегмент Р — Q в большинстве случаев располагается так же, как и сегмент Т — Р, на уровне изоэлектрической линии.

Отсчет отклонения вверх или вниз того или другого зубца и сегмента от уровня изоэлектрической линии (в миллиметрах) следует проводить, положив предварительно линейку на уровне сегментов Т — Р или Р — Q двух соседних циклов.

Определение продолжительности зубцов и межцикловых или внутрицикловых интервалов ЭКГ производится по показаниям отметчика времени (по числу клеточек диаграмной ленты — в долях секунды, составляющих ширину зубца или расстояние между зубцами). Частота отметок (время каждой клеточки диаграммной ленты) зависит от скорости движения диаграмной ленты (лентопротяжного механизма) в электрокардиографе. Наиболее употребительными являются электрокардиографы с отметкой времени, регистрирующейся через каждый 0,02 (0,1) или 0,04 (0,2) сек.
Отметка времени через 0,1 или 0,2 сек. изображается обычно довольно толстым штрихом. Между такими двумя штрихами имеются более тонкие штрихи, следующие через каждые 0,02 или 0,04 сек.

Практически для определения продолжительности (ширины) зубцов и интервалов следует применять чертежный измеритель или циркуль, одна ножка которого ставится в начале соответствующего зубца или интервала, другая — в конце его. Затем продолжительность данного интервала ЭКГ (PQ, QRS или др.) определяют по числу интервалов между отметками времени, записанными на пленке или бумаге. Например: число интервалов отметки времени ЭКГ на рис. 24 в интервале Р — R (Р — Q) во II отведении равно 7, каждый интервал отметчика = 0,02 сек. (скорость движения ленты 50 мм/сек.), значит продолжительность интервала Р — R = 0,14 сек.

Измерять продолжительность зубцов и интервалов принято во II стандартном отведении. Однако это не должно быть догмой. Руководствуясь последними данными литературы и собственным опытом, мы считаем наиболее целесообразным измерять ширину зубцов в том отведении, где они наиболее широкие, при условии наличия в этом отведении четких переходов от изоэлектрической линии к зубцу и от зубца к изоэлектрической линии. Для измерения продолжительности зубца Р, интервала Р—Q и электрической систолы QRST (Q—Т) чаще всего таким отведением является II стандартное.

В этом отведении чаще всего регистрируется самый большой зубец Р и четкое окончание зубца Т. Измерение ширины комплекса QRS лучше производить в одном из правых грудных отведений (V1, V2, V3), так как в этих отведениях он наиболее широкий. При синхронном снятии 6 или 12 отведений, измерения проводятся от начала зубца в отведении, где он самый ранний, до окончания этого зубца в отведении, где он оканчивается последним.

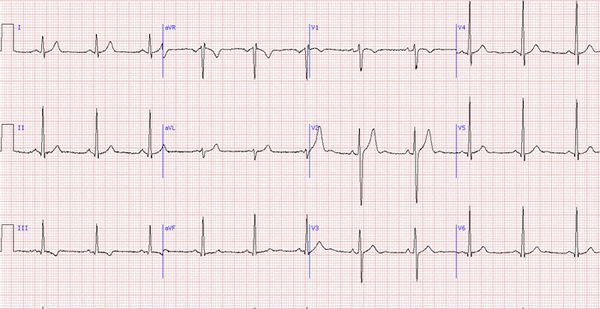

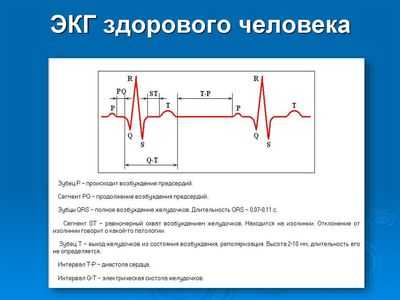

Электрокардиограмма здорового человека

Заболевания системы в развитых странах занимают первое место по смертности. Стоит отметить, что заболевания сердца сильно помолодели за последние годы. На приеме кардиолога можно встретить как людей среднего и пожилого возраста, так и молодое поколение. Ряд болезней сердца протекает практически бессимптомно. Однако, даже при возникновении первых симптомов, мы не бежим к врачу со своей проблемой, а начинаем заниматься самолечением.

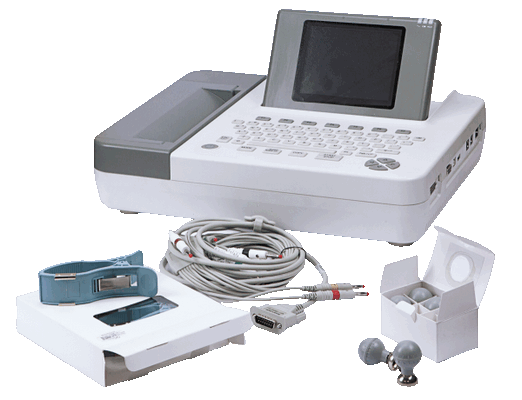

Рис. 1. Электрокардиограф ECG-1012 Dixion

Важно! Не стоит самостоятельно ставить себе диагноз и принимать лекарственные препараты, ставя эксперименты над своим здоровьем. Использование современных методов скрининговой диагностики состояния системы пациента помогают кардиологу в постановке диагноза. Электрокардиография — один из наиболее простых, быстрых и эффективных медом оценки состояния сердечно-сосудистой системы человека.

Перед снятием электрокардиограммы (ЭКГ) проверяется готовность прибора к работе (проводится калибровка). Электроды определенным образом накладываются на конечности пациента, для удобства они отмечены разным цветом. Сигнал от электродов преобразуется в электрокардиограмму и отображается на экране монитора.

Правила проведения ЭКГ

Один раз в 3–6 месяцев рекомендуется проходить процедуру ЭКГ здоровым людям, у которых нет проблем с сердцем. Людям с различными патологиями, в частности с , следует снимать ЭКГ не реже чем 1 раз в месяц, так как результат ЭКГ действителен только в течение этого периода времени. Стоит отметить, что процедура снятия ЭКГ является абсолютно безопасной и безболезненной для здоровья человека.

Первый электрокардиограф был изобретен талантливым нидерландский физиологом Виллемом Эйнтховеном. Ученый трудился над созданием прибора целых семь лет и 14 ноября 1903 года представил его человечеству. Прибор мог регистрировать и измерять электрические импульсы, которые появлялись в процессе сокращения сердечной мышцы. Вес прибора достигал 270 кг, чтобы снять электрокардиограмму требовалась помощь пяти человек, при этом пациент должен был погрузить руку и ногу в емкость с жидкостью. Несмотря на это, данное изобретение произвело революционный прорыв в медицине.

Сегодня, аппарат для снятия ЭКГ представляет собой компактное и портативное устройство. Данное устройство получило широкое распространение, используется практически в каждом медицинском учреждении: машины скорой медицинской помощи и реанимации, поликлиники и стационары круглосуточного пребывания. Для проведения процедуры снятия ЭКГ, рекомендуется соблюдать следующие правила:

НЕ употреблять большое количество пищи,
НЕ курить,
НЕ употреблять лекарственные препараты.

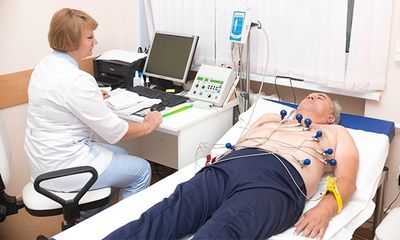

Пациенту необходимо раздеться до пояса и принять горизонтальное положение. Перед наложением электродов необходимо обработать их специальным токопроводящим гелем для наилучшего контакта с кожей.

Важно! Для верной расшифровки ЭКГ необходимо записаться на консультацию к кардиологу.

Расшифровка показателей

Сердце, как точный часовой механизм, работает по определенным принципам. Ему присуще:

автоматизм (импульс сокращается произвольно (спонтанно), возбуждая сердце);
возбудимость (возбуждающий импульс активирует работу сердца);
проводимость (орган проводит импульс от места их возникновения его до миокарда);
тоничность (способность сохранение формы сердца во время диастолы);
сократимость (способность сокращаться под действием импульсов);
абберантность (патологическое проведение импульса);
рефрактерность (отсутствие возбуждения клеток миокарда при появлении дополнительных импульсов).

По результатам ЭКГ можно понять общую картину состояния сердца пациента. В покое сердечная мышца электрически нейтральна. Под воздействием возбуждающего импульса формируется биопотенциал (разность потенциалов). В электрокардиографии разность потенциалов, которые мы измеряем, называются отведениями.

Как же правильно прочитать зашифрованное послание от нашего сердца? Типовая ЭКГ человека состоит из пяти положительных и отрицательных колебаний — зубцов, соответствующих циклу сердечной деятельности. Эти зубцы формируются за счет изменения значения амплитуды и высоты сигнала. Зная правильное толкование этих показателей, можно сделать вывод о работе системы.

Зубцы ЭКГ

Зубцы ЭКГ принято обозначать латинскими буквами — P,Q,R,S,T. Форма и величина этих зубцов отличается в разных электрокардиографических отведениях. На любой ЭКГ выделяют несколько зубцов, сегментов и интервалов, отражающий сложный процесс распространения волны возбуждения по сердцу. Ниже, на рисунке приведен пример нормальной ЭКГ человека:

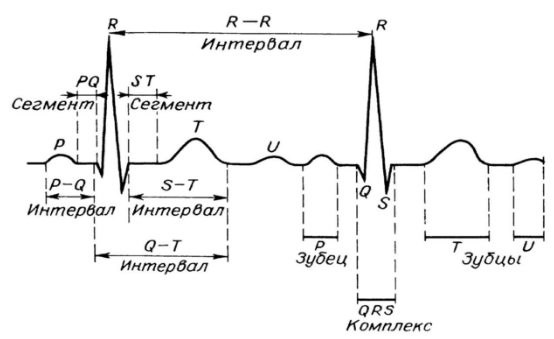

Рис. 2. Схема нормальной ЭКГ человека

Значения основных зубцов, представленный на кардиограмме:

Зубец P. Предсердный комплекс, отражает процесс деполяризации правого и левого предсердий. Амплитуда P составляет 0,5–2,5 мм, продолжительность не превышает 0,1 секунды.
Зубец Q. Отражает возбуждение межжелудочковой перегородки (не обязательно с отрицательной амплитудой). Амплитуда Q в норме не более 2 мм (либо составляет 25%R), продолжительность Q не превышает 0,03 секунды.
Зубец R. Обусловлен деполяризацией желудочков.
Зубец S. Отражает возбуждение в базальном слое желудочков сердца. Необязательный отрицательный зубец. Амплитуда S колеблется в больших пределах, но не более 20 мм.
Зубец T. Отражает процесс реполяризации желудочков. Продолжительность не составляет 0,1–0,25 секунды.

Таким образом, наблюдение за электрокардиограммой позволяют характеризовать работу сердца. При наличии различных отклонений в работе сердца, они отображаются на электрокардиограмме отсутствием зубцов или их наличием не свойственному данному отведению, изменением продолжительностью интервалов, полярностью и амплитудой зубцов.

Оценка состояние сердца по электрокардиограмме

Только квалифицированный специалист может верно интерпретировать результат электрокардиограммы. Внимательно изучив ЭКГ, проведя расчет интервалов между зубцами врач способен дать объективную оценку работы системы. Электрокардиограмма с синусовым ритмом является нормой для здорового человека.

Следует учитывать следующие ключевые аспекты при расшифровке кардиограммы:

Частота сердечных сокращений (в норме не превышает 70 ударов в минуту), общий ритм сердца.
Расчет интервалов между зубцами. Значения интервалов позволяют выявить: ревматизм миокарда, ишемическую болезнь сердца, атеросклероз, миокардит. Стоит отметить, что при сильной патологии измененные промежутки видно сразу.
Электрическая ось сердца (ЭОС) проекция результирующегося вектора возбуждения желудочков во фронтальной плоскости. Измеряется в градусах, считается от изолиний по амплитуде зубца.
Комплекс QRS отражает процесс деполяризации желудочков, измеряется во втором стандартном отведении от начала Q до конца R (рисунок 2). Продолжительность в норме составляет 0,05 — 0,1 секунду.
Сегмент ST соответствует периоду, когда оба желудочка полностью охвачены возбуждением, измеряются от конца S до начала T. Продолжительность ST зависит от частоты пульса. В норме сегмент ST расположен на изолинии, депрессия ST допускается до 0,5 мм, подъем в стандартных отведениях не должен превышать 1 мм. Доктор делает выводы о хаотичности деполяризации и реполяризации сердца.
Возраст, пол и эмоциональное состояние пациента. У пожилых людей наблюдается замедленное сердцебиение, у беременных женщин -учащенное.

Современные аппараты ЭКГ имеют расширенный спектр функций с возможностью автоматической расшифровки кардиограммы, точно регистрируя изменения разности потенциалов. Помимо этого, могут обеспечивают вывод на дисплей основных показателей и даже поставить диагноз. Однако, полностью доверять таким приборам не стоит, а постановку окончательного диагноза лучше доверить врачу — кардиологу.

Электрокардиограмма — это объективное графическое отображение состояния сердца. Простой, быстрый и неинвазивный метод диагностики не имеет противопоказаний. Процедура проведения ЭКГ не займет у Вас много времени, однако позволит выявить заболевания системы.

ЭКГ (электрокардиография): что это такое, ЭКГ в норме, расшифровка обследования

Из статьи вы узнаете особенности электрокардиограмма сердца, что показывает процедура ЭКГ, как подготовиться к обследованию, расшифровка данных, ЭКГ в норме и при патологиях.

ЭКГ: принцип метода

Электрокардиограмма (ЭКГ) – современный метод исследования биопотенциалов сердца, его электрической активности в данный период времени с графической регистрацией данных о разности потенциалов на специальной термочувствительной бумажной ленте. Регистрирует данные – прибор электрокардиограф. Интерпретация результатов дает возможность оценить сохранность структуры миокарда, то есть диагностировать множество самых разных патологий.

Принцип метода ЭКГ основан на том, что в сердце регулярно генерируются электроимпульсы, которые стимулируют сокращения миокарда. Такие электроразряды возникают спонтанно в синусовом узле около правого предсердия и проходят через весь миокард, потенцируя последовательно систолу и диастолу.

Электроимпульсы проходят через все ткани организма, но лучше всего улавливаются на области грудной клетки, верхних и нижних конечностях. Это и лежит в основе отведений ЭКГ: по электроду фиксируют на руках и ногах, по передней поверхности грудной клетки и ее левой половине. Таким образом улавливаются все направления распространения электроразрядов сердечной мышцы.

Стандартные сердечные отведения получили название первого (I), второго (II), третьего (III). Аналогом первого является AVL, третьего – AVF, зеркальное отображение всех отведений – AVR. Грудные отведения: V1 – V6. Каждое отведение регистрирует импульс, когда он проходит через определенный участок сердечной мышцы, поэтому в итоге можно собрать информацию о расположении сердца в грудной клетке (электрическая ось), структуре и кровотоке миокарда (толщина), регулярности генерации импульсов и отсутствии или наличии препятствий на их пути.

Из чего состоит ЭКГ?

Если бы сердце во всех отделах имело одинаковую структуру, то скорость нервных импульсов была бы одинаковой, а графически это соответствовало бы всего одному зубцу при сокращении миокарда. Между сокращениями ЭКГ – это в любом случае ровная линия (изолиния). Но все отделы сердца человека имеют разную структуру: размеры, толщину, перегородки, поэтому импульс проходит по ним с разной скоростью, а на ЭКГ фиксируются зубцы, которые соответствуют определенному отделу сердца. Из этих зубцов и состоит электрокардиограмма.

Распространяется импульс по миокарду последовательно: из синусового узла – в близлежащее правое предсердие, почти одновременно – в левое. Это зубец Р, смотрящий вверх. Затем – через атриовентрикулярный узел в желудочки, что фиксируется интервалом Р – Q или горизонтальной линией между одноименными зубцами, а само возбуждение желудочков на ЭКГ видно в виде самого высокого зубца R (из-за толщины миокарда здесь), обращенного вверх. Перед ним может быть маленький зубец Q, смотрящий вниз. Это весь цикл сокращения. Систола для восстановления потенциала сердца – это зубец S, который смотрит вниз, что означает полное отсутствие возбудимости. После него идет маленький зубец Т, обращенный вверх, которому предшествует горизонтальный сегмент S–T. Они говорят о полном восстановлении миокарда.

Чтение ЭКГ позволяет: оценить сохранность электрических свойств миокарда, выявить аритмии, блокады, инфаркт, гипертрофию камер сердца, нарушения электролитного баланса.

Показания к проведению

На практике ЭКГ – самое распространенное и обязательное (входит в клинический минимум обследования каждого человека, который обращается за медицинской помощью) инструментальное исследование, которое назначают при:

гипертонии;
одышке любого генеза;
загрудинном дискомфорте;
предобмороках и обмороках;
аритмиях, особенно – без видимых причин;
ревматоидных и ревматических заболеваниях;
анемиях;
постинсультном и постинфарктном наблюдении;
в любых экстренных случаях (острые состояния);
реабилитации послеоперационных пациентов;
подготовке к операции, родам, сложным медицинским манипуляциям.

Противопоказания

ЭКГ абсолютно безопасна и не имеет противопоказаний – электрокардиограф улавливает только сердечные импульсы, инертен к другим органам и тканям, поэтому электрокардиограмму можно снимать даже беременным женщинам и новорожденным. Но есть и ограничения к использованию электрокардиографа, это так называемая стресс-ЭКГ или электрокардиография с физической нагрузкой, которую не рекомендуется назначать при:

тяжелой гипертонии 3 степени;
нарушениях коронарного кровотока;
остром тромбофлебите;
ОИМ;
гипертрофии сердца;
сахарном диабете;
любых инфекциях.

Подготовка и ход процедуры

Никакой специальной предподготовки для проведения ЭКГ не нужно. Если исследование плановое, а пациент имеет густой волосяной покров на груди, его нужно сбрить, поскольку необходимо плотное прилегание электрода к поверхности кожи.

Снимает ЭКГ медсестра. Процедура поэтапная: пациент оголяет торс до пояса, ложится на кушетку с прямыми ногами и руками, кожа груди и конечностей смазывается гелем-проводником, в нужных точках закрепляются присоски- электроды (красный – правая рука, желтый – левая, зеленый – левая нога, черный – правая, и 6 электродов на грудной клетке), включается электрокардиограф, на выходе – графическое изображение работы сердца. Иногда пациента просят задержать дыхание.

Расшифровка

Чтение ЭКГ состоит в измерении размеров зубцов и линий с оценкой их формы, направленности. На диагностической ленте отдельно фиксируется каждое отведение.

Сначала измеряют зубец R в том отведении, где он максимальный по высоте (как правило – это второе стандартное отведение). При этом замеры делают между тремя зубцами, идущими друг за другом: интервал R–R–R. Затем определяют средний показатель: делят количество миллиметров на 2. Так подсчитывают число сокращений миокарда за минуту.

Каждая большая клеточка на бумаге – 5 мм (одна секунда), маленькая внутри нее – 1мм (0,02 секунды). Регулярность ЧСС оценивают по тому, одинаковые или разные зубцы R. Так последовательно поступают с каждым зубцом и интервалом. Имеет значение размер самой фотобумаги: 50 мм/сек или 25 мм/сек. На это нужно обращать внимание при подсчетах.

ЭКГ в норме и при патологии

Расшифровка ЭКГ всегда коррелируется нормой. Отведение AVR для оценки результатов не используется. В норме – это зеркальное отражение стандарта. Первое отведение (I) аналог AVL, третье (III) – AVF, поэтому на ЭКГ они почти идентичны.

Предсердный зубец (Р)

Смотрит вверх в форме дуги около 2 мм, 0,07 – 0,12 секунд, предшествует зубцу R (может не определяться в III, V1 и AVL- отведениях), демонстрирует возбуждение миокарда предсердий

Длительность 0,06 – 0,1 секунд, направлены зубцы вверх, после каждого зубца S идет зубец Т, есть промежуток горизонтальной линии, визуализирует деполяризацию желудочков

Стоимость

Во всех государственных медицинских организациях ЭКГ делают бесплатно по полису ОМС во всех модификациях, с нагрузкой и без. Частные клиники Москвы выполняют процедуру в среднем за 900 рублей, в Петербурге – за 700, в Казани – за 300 рублей.

Зубцы, сегменты и интервалы сердечного цикла

Работа сердца представляет собой повторяющиеся циклы сокращений и расслаблений предсердий и желудочков. Электрические процессы, управляющие работой сердца, также представляют собой повторяющиеся циклы: циклы деполяризации (возбуждения) и реполяризации (восстановления) предсердий и желудочков. Поэтому электрокардиограмма, регистрирующая электрическую активность сердца, состоит из повторяющихся графических комплексов: зубцов, сегментов и интервалов.

На схеме 1, приведенной ниже показаны зубцы, сегменты и интервалы сердечного цикла, которые регистрируются на кардиограмме.

Схема 1. Зубцы, сегменты и интервалы сердечного цикла

Деполяризация предсердий - зубец P

От синусового узла электрический импульс распространяется по правому, а затем по левому предсердиям. На ЭКГ в этот период регистрируют зубец P, который отражает возбуждение предсердий.

На схеме 2 слева желтым цветом показано распространение возбуждения от синусового узла по предсердиям, а справа на ЭКГ выделен зубец P, который соответствует этому процессу.

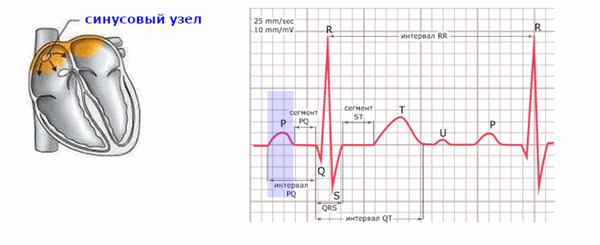

Схема 2. Формирование зубца P на кардиограмме

Параметры зубца P в норме:

Зубец P расположен перед комплексом QRS.
Зубец P положительный во II отведении.
В отведении aVR зубец P отрицательный.
В V₁ зубец P может быть положительным или двухфазным.
В других грудных отведениях зубец P положительный.
Амплитуда зубца P < 0,25 мВ (2,5 мм). Если высота зубца P > 0,25 мВ (2,5 мм), это указывает на отклонение от нормы.
Длительность зубца P < 0,12 с (3 мм). Если длительность зубца P > 0,12 с (3 мм), это указывает на отклонение от нормы.

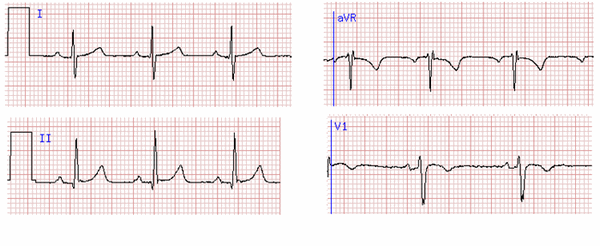

ЭКГ 1. Положительный зубец P в отведениях I, II, отрицательный в aVR и двухфазный в V₁

Интервал P-Q и сегмент P-Q

Интервал P-Q определяют от начала зубца P до начала комплекса QRS. Интервал P-Q соответствует времени прохождения электрического импульса по предсердиям и атриовентрикулярному узлу.

Длительность интервал P-Q в норме составляет от 0,12 до 0,2 с (от 3 до 5 мм).

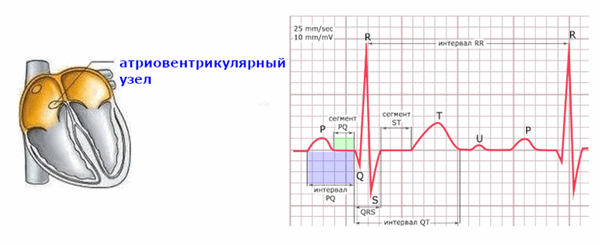

Схема 3. Интервал и сегмент PQ

На схеме 3 справа разными цветами отмечены интервал и сегмент PQ.

Сегмент P-Q определяют от конца зубца P до начала комплекса QRS. Сегмент P-Q соответствует времени, когда предсердия полностью охвачены волной возбуждения, а возбуждение желудочков еще не началось. В этот момент возникает пауза: изменений электрического поля сердца нет, поэтому сегмент P-Q расположен на изолинии. Пауза связана с задержкой при прохождении электрического импульса через атриовентрикулярный узел к желудочкам.

Физиологический смысл этой паузы состоит в том, что в это время предсердия полностью сокращены и проталкивают кровь в расслабленные желудочки. В дальнейшем произойдет возбуждение и сокращение желудочков и выброс крови в большой и малый круги кровообращения (на кардиограмме при этом регистрируют комплекс QRS).

Деполяризация желудочков - комплекс QRS

От атриовентрикулярного узла волна возбуждения распространяется по проводящей системе желудочков. Это вызывает деполяризацию (возбуждение) желудочков. На кардиограмме в это время регистрируют желудочковый комплекс QRS.

На схеме 4 слева желтым цветом показано распространение волны возбуждения по желудочкам, красным цветом показно, что в это же время происходит реполяризация (восстановление) предсердий. В правой части схемы 4 на ЭКГ выделен комплекс QRS, который регистрируется в этот период. Реполяризация предсердий не видна на кардиограмме из-за "наложения" на комплекс QRS.

Схема 4. Деполяризация желудочков и формирование комплекса QRS на кардиограмме

Параметры комплекса QRS в норме:

Длительность QRS составляет от 0,07 до 0,1 с (от 1,5 до 2,5 мм).
Амплитуда QRS должна быть хотя бы в одном отведении от конечностей не менее 5 мм, и хотя бы в одном грудном отведении больше 8 мм.
Амплитуда QRS в отведениях от конечностей не должна превышать 22 мм, и 25 мм в грудных отведениях.

Зубец Q

Параметры зубца Q в норме:

ЭКГ 2. Примеры нормального зубца Q в отведениях II и III

Параметры патологического зубца Q :

Глубина Q > 2 мм, а также, если амплитуда зубца Q превышает 25% амплитуды следующего за ним зубцы R.
Ширина Q > 1 мм.
Любой Q в отведениях V₁-V₃ считается патологическим.

Наличие на кардиограмме патологического зубца Q, как правило, указывает на инфаркт миокарда.

ЭКГ 3. Примеры патологического зубца Q и подъема сегмента ST в отведениях II и III

Зубец R

Зубец R отражает начальную стадию деполяризации (возбуждения) желудочков. Амплитуда R в отведениях от конечностей определяется положением ЭОС. В грудных отведениях амплитуда R нарастает от V₁ к V₄, а затем в V₅ и V₆ становится меньше. В норме, особенно у молодых людей, в отведениях V₁, V₂ зубец r может отсутствовать. В этом случае на ЭКГ регистрируют QRS типа QS. Однако в таком случае должна быть настороженность, т.к. комплекс QS может быть проявлением инфарктра миокарда.

Зубец S

Зубец S отражает конечную стадию деполяризации желудочков - возбуждение основания левого желудочка. Это непостоянный зубец ЭКГ. В грудных отведениях зубец S обычно имеет наибольшую амплитуду в V₁-V₂, которая уменьшается к V₅-V₆.

Сегмент ST

Сегмент ST определяют от конца комплекса QRS до начала зубца T. Этот период соответствует времени, когда желудочки полностью охвачены волной возбуждения, а их расслабление (реполяризация) только начинается.

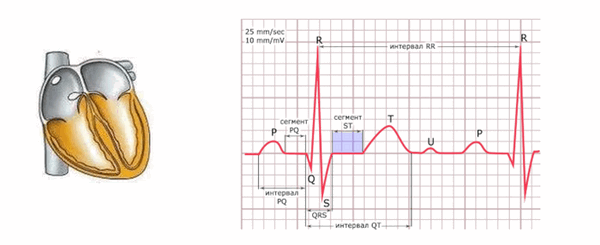

Схема 5. Формирование сегмента ST

Точка, в которой QRS переходит в ST называется точкой J.

Повышение или снижение сегмента ST по отношению к изолинии может быть связано с ишемией, инфарктом или с другой патологией. Отклонение ST от изолинии обычно измеряют в точке J, а также в точке ST₆₀ (на расстоянии 0,06 с или 1,5 мм от точки J) и в точке ST₈₀ (на расстоянии 0,08 с или 2 мм от точки J).

Считаются допустимыми (нормальными) следующие отклонения сегмента ST.

Снижение (депрессия) ST, измеренное в точках J и ST₈₀ , в норме должно быть меньше 0,5 мм в V₂-V₃ и меньше 1 мм в остальных отведениях.
Повышение (элевация) ST, измеренное в точках J и ST₈₀, в норме должно быть меньше 2 мм в V₂-V₃ и меньше 1 мм в остальных отведениях.

Подробнее вопросы положения сегмента ST по отношению к изолинии и диагностическая оценка разных вариантов депрессии или элевации ST рассмотрены в других разделах.

Реполяризация желудочков - зубец T и зубец U

Во время реполяризации (расслабления) желудочков на кардиограмме регистрируют зубец T и иногда зубец U.

На схеме 6 слева красным цветом показано распространение волны реполяризации по желудочкам, а справа на ЭКГ отмечены зубцы T и U, которые формируются в этот период.

Схема 6. Реполяризация желудочков и формирование зубцов T и U

Параметры зубца T в норме:

Зубец T положительный в отведениях I, II, V₃-V₆.
Зубец T может быть отрицательным в отведениях III, aVL, V₁.
В отведениях от конечностей амплитуда T < 5 мм.
В грудных отведениях амплитуда T < 10 мм.

ЭКГ 4. Примеры нормального зубца T в отведениях I, II, III

Зубец U представляет собой небольшое отклонение на ЭКГ сразу после зубца T. В большинстве случаев он не виден на кардиограмме. Зубец U обычно регистрируют при замедлении частоты сердечных сокращений (при брадикардии).

Параметры зубца U в норме:

ЭКГ 5. Пример ЭКГ в норме

Основые положения по нормальной морфологии сердечного цикла на ЭКГ:

Данные организации. ИП Бабкин Константин Владимирович. ОГРНИП 318774600379247. ИНН 772633657143.

Читайте также:
