Зубцы электрокардиограммы. ЭКГ во взаимосвязи с сокращениями сердца

Добавил пользователь Владимир З.
Обновлено: 21.12.2024

Электрокардиографическое исследование – это довольно простой и эффективный метод диагностики, использующийся кардиологами всего мира для изучения деятельности сердечной мышцы. Результаты процедуры в виде графиков и цифирных обозначений, как правило, передаются специалистам для дальнейшего анализа данных. Однако в случае, например, отсутствия нужного врача, у пациента возникает желание самостоятельно расшифровать показатели своего сердца.Предварительная расшифровка ЭКГ требует знания особых базовых данных, которые, в силу своей специфичности, подвластны далеко не каждому. Для того чтобы произвести правильные расчеты ЭКГ сердца человеку, не имеющему отношения к медицине, необходимо ознакомиться с основными принципами обработки, которые объединяются для удобства в соответствующие блоки.

Ознакомление с основными элементами кардиограммы

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более сложный уровень познания.

Разметка ленты

Бумага, на которой отражаются данные о функционировании сердечной мышцы, представляет собой широкую ленту нежно-розового оттенка с четкой разметкой «квадрат». Более крупные четырехугольники сформированы из 25 маленьких клеточек, а каждая из них, в свою очередь, приравнивается к 1 мм. Если большая клетка заполнена только 16-ю точками, для удобства можно провести по ним параллельные линии и следовать аналогичным инструкциям.Горизонтали клеток указывают на продолжительность биения сердца (сек), а вертикали – на напряжение отдельных сегментов ЭКГ (мВ). 1 мм – это 1 секунда времени (по ширине) и 1 мВ напряжения (по высоте)! Эту аксиому необходимо держать в уме на протяжении всего периода анализа данных, позже её важность станет очевидна каждому.

Зубцы и сегменты

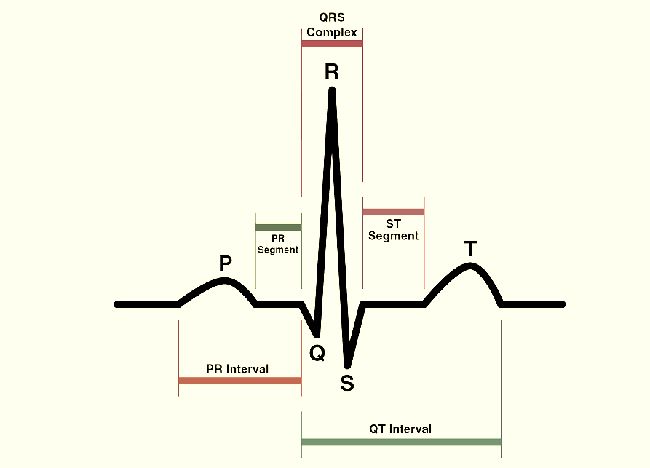

Прежде чем перейти к наименованию конкретных отделов зубчатого графика, стоит ознакомиться с деятельностью самого сердца. Мышечный орган состоит из 4 отделений: 2 верхних именуются предсердиями, 2 нижних – желудочками. Между желудочком и предсердием в каждой половине сердца есть клапан – створка, отвечающая за сопровождение тока крови в одном направлении: сверху вниз.Данная активность достигается благодаря электрическим импульсам, которые движутся по сердцу согласно «биологическому расписанию». Они направляются в конкретные сегменты полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.Рождение импульса происходит в верхней части правого желудочка – синусовом узле. Далее сигнал проходит в левый желудочек и наблюдается возбуждение верхних отделов сердца, что регистрируется зубцом P на ЭКГ: он похож на пологую перевернутую чашу.После того как электрический заряд достигнет атриовентрикулярного узла (или АВ-узла), находящегося почти на стыке всех 4-х кармашков сердечной мышцы, на кардиограмме появляется маленькое «острие», направленное вниз – это зубец Q. Чуть ниже АВ-узла присутствует следующий пункт назначения импульса – пучок Гиса, фиксирующийся самым высоким среди прочих зубчиком R, который можно представить в виде пика или горы.

Преодолев половину пути, важный сигнал устремляется к нижней части сердца, через так называемые ножки пучка Гиса, внешне напоминающие длинные щупальце осьминога, которые обнимают желудочки. Проведение импульса по ветвистым отросткам пучка находит отражение в зубце S – неглубокого желобка у правого подножия R. Когда импульс распространится на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T отмечает восстановление (отдых) сердца перед очередным циклом.Перед 5-ю основными зубцами на ЭКГ можно увидеть прямоугольный выступ, пугаться его не стоит, так как он представляет собой калибровочный или же контрольный сигнал. Между зубцами имеют место быть горизонтально направленные участки – сегменты, например, S-T (от S до T) или P-Q (от P до Q). Для самостоятельной постановки ориентировочного диагноза потребуется запомнить такое понятие, как комплекс QRS – объединение зубцов Q, R и S, регистрирующее работу желудочков.Зубцы, которые возвышаются над изометрической линией, называются положительными, а те, что располагаются под ними – отрицательными. Следовательно, все 5 зубцов чередуются друг за другом: P (полож.), Q (отриц.), R (полож.), S (отриц.) и T (полож.).

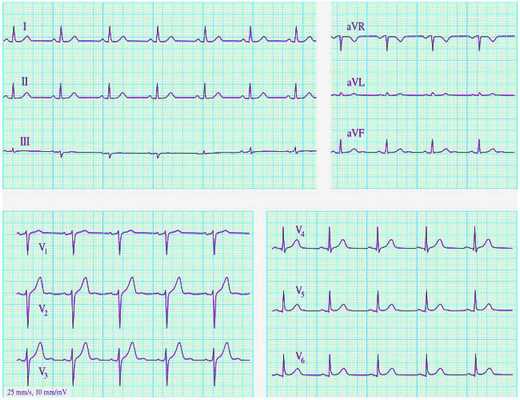

Отведения

Нередко от людей можно услышать вопрос: почему все графики на ЭКГ отличаются друг от друга? Ответ относительно прост. Каждая из искривленных линий на ленте отражает показатели сердца, получаемые от 10–12 цветных электродов, которые устанавливаются на конечностях и в области грудной клетки. Они считывают данные о сердечном импульсе, располагаясь в различной отдаленности от мышечного насоса, потому графики на термоленте зачастую и непохожи друг на друга.

Нормальные показатели кардиограммы

Теперь, когда стало понятно, как расшифровать кардиограмму сердца, следует приступить к непосредственной диагностике нормальных показаний. Но прежде чем ознакомиться с ними, необходимо оценить скорость записи ЭКГ (50 мм/с или 25 мм/с), которая, как правило, автоматически пропечатывается на бумажной ленте. Затем, отталкиваясь от результата, можно просмотреть нормы продолжительности зубцов и сегментов, которые прописаны в таблице (подсчеты можно проводить с помощью линейки или клетчатой разметки на ленте):

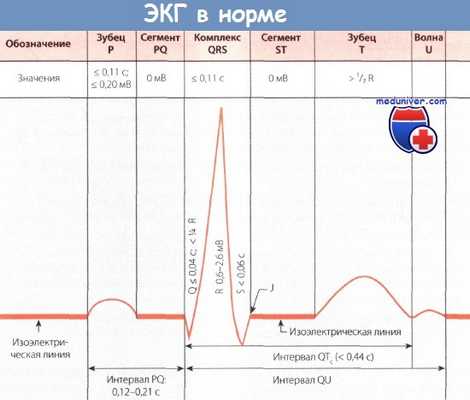

Имя зубца	Длительность в мм (для 25 мм/с)	Длительность в мм (для 50 мм/с)
P	1,8–2,8	3,5–5,5
PQ	Менее 3	Менее 6
Q	Около 0,7–0,8	В пределах 1,5
QRS	1,5–2,7	3–5,6
S	Точных данных нет	Точных данных нет
T	3–7	6–14

Среди наиболее значимых положений интерпретации ЭКГ можно упомянуть следующие:

сегменты S-T и P-Q должны «сливаться» с изометрической линией, не выходя за её пределы;
глубина зубца Q не может превысить ¼ высоты самого стройного зубца – R;
точные показатели зубца S не утверждены, однако известно, что он иногда достигает глубины равной 18–20 мм.;
зубец T не должен быть выше R: его максимальное значение – ½ высоты R.

Немаловажен и контроль ритма сердца. Необходимо взять в руки линейку и измерить длину отрезков, заключенных между вершинами R: полученные результаты должны совпадать друг с другом. Чтобы рассчитать ЧСС (или частоту сокращений сердца), стоит посчитать общее количество маленьких клеточек между 3-мя вершинами R и разделить цифирное значение на 2. Далее нужно применить одну из 2-х формул:Если цифра находится в промежутке от 59–60 до 90 уд/мин, значит показатель ЧСС в норме. Увеличение этого индекса подразумевает тахикардию, а явное уменьшение – брадикардию. Если для сформированного человека ЧСС более 95–100 уд./мин – довольно сомнительный признак, то для детей до 5–6 лет это одна из разновидностей нормы.

Какие патологии можно выявить при расшифровке данных?

ЭКГ хоть и относится к числу крайне простых по структуре исследований, но аналогов подобной диагностике кардиологических отклонений до сих пор не наблюдается. С наиболее «популярными» заболеваниями, распознаваемыми ЭКГ, можно ознакомиться, исследуя как описание характерных их показателей, так и подробных графических примеров.

Пароксизмальная тахикардия

Данный недуг часто регистрируют у взрослых при осуществлении ЭКГ, у детей же он проявляется крайне редко. Среди наиболее распространенных «катализаторов» болезни числятся употребление наркотиков и алкогольной продукции, хронический стресс, гипертиреоз и пр. ПТ отличается, в первую очередь, частым сердцебиением, показатели которого располагаются в промежутке от 138–140 до 240–250 уд/мин.По причине проявления подобных приступов (или пароксизм) оба желудочка сердца не имеют возможности вовремя наполниться кровью, что ослабляет общий кровоток и замедляет доставку очередной порции кислорода ко всем частям тела, включая головной мозг. Для тахикардии характерно наличие видоизмененного комплекса QRS, слабовыраженный зубец T и, что самое главное, отсутствие расстояния между T и P. Иными словами, группы зубцов на электрокардиограмме «склеены» друг с другом.

Брадикардия

Если предыдущая аномалия подразумевала отсутствие сегмента T-P, то брадикардия представляет собой её антагониста. Этот недуг выдаёт именно значительное удлинение T-P, свидетельствующее о слабом проведении импульса или неправильном его сопровождении через сердечную мышцу. У пациентов с брадикардией наблюдается крайне низкий индекс ЧСС – менее 40–60 уд./мин. Если у людей, отдающим предпочтение регулярным физическим нагрузкам, легкое проявление болезни является нормой, то в подавляющем большинстве иных случаев речь может идти о зарождении крайне серьезного заболевания.

Ишемия

Ишемию именуют предвестником инфаркта Миокарда, по этой причине раннее выявление аномалии способствует купированию смертельного недомогания и, как следствие, благоприятному исходу. Ранее было упомянуто, что интервал S-T должен «удобно лежать» на изолинии, однако его опущение в 1-ом и AVL отведениях (до 2,5 мм) сигнализирует именно об ИБС. Иногда ишемическая болезнь сердца выдает только зубец T. В норме он не должен превышать ½ высоты R, однако, в данном случае он может как «дорасти» до старшего элемента, так и опуститься ниже средней линии. Остальные зубцы при этом не подвергаются существенным изменениям.

Трепетание и мерцание предсердий

Мерцание предсердий – аномальное состояние сердца, выражающееся в беспорядочном, хаотичном проявлении электрических импульсов в верхних кармашках сердца. Сделать качественный поверхностный анализ в подобном случае иногда не представляется возможным. Но зная, на что стоит обратить внимание в первую очередь, можно спокойно расшифровывать показатели ЭКГ. Комплексы QRS не имеют принципиального значения, так как они нередко стабильны, а вот промежутки между ними относятся к ключевым показателям: при мерцании они походят на череду зазубрин ручной пилы.Не такие сумбурные, крупные по размеру волны между QRS свидетельствуют уже о трепетании предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженным сердцебиением (до 400 уд./мин). Сокращения и возбуждения предсердий в незначительной степени подчиняются контролю.

Утолщение миокарда предсердий

Подозрительному утолщению и растяжению мышечного слоя Миокарда сопутствует значительная проблема с внутренним током крови. Предсердия при этом выполняют свою основную функцию с постоянными перебоями: утолщенная левая камера с большей силой «выталкивает» кровь в желудочек. При попытке прочитать график ЭКГ в домашних условиях следует устремить свой взор именно на зубец P, отражающий состояние верхних отделов сердца.Если он представляет собой своеобразный купол с двумя выпуклостями, скорее всего, пациент страдает от рассматриваемой болезни. Так как утолщение миокарда при долговременном отсутствии квалифицированного медицинского вмешательства провоцирует инсульт или инфаркт, необходимо как можно скорее записываться на консультацию к кардиологу с предоставлением подробного описания дискомфортных симптомов, если таковые имеются.

Экстрасистолия

Произвести расшифровку ЭКГ с «первыми ласточками» экстрасистолии возможно в случае наличия знаний об особых показателях особого проявления аритмии. Внимательно рассмотрев подобный график, пациент может обнаружить необычные аномальные скачки, которые отдаленно напоминают комплексы QRS – экстрасистолы. Они возникают в любой области ЭКГ, после них нередко следует компенсаторная пауза, позволяющая сердечной мышце «отдохнуть» перед началом нового цикла возбуждений и сокращений.Экстрасистолия в медицинской практике часто диагностируется у здоровых людей. В подавляющем большинстве случае она не влияет на привычное течение жизни и не сопряжена с тяжелыми заболеваниями. Однако при установлении аритмии следует перестраховаться, обратившись к специалистам.

АВ-блокада сердца

Блокада ножек пучка Гиса

Сбой в работе такого элемента проводящей системы, как пучок Гиса ни в коем случае нельзя игнорировать, поскольку он располагается в непосредственной близости от Миокарда. Патологический очаг в запущенных случаях имеет обыкновение «перебрасываться» на один из наиболее важных участков сердца. Расшифровать ЭКГ самому при наличии крайне неприятного заболевания вполне можно, стоит лишь внимательно исследовать самый высокий зубец на термоленте. Если он образует не «стройную» букву Л, а деформированную М, это значит, что пучок Гиса подвергся атаке.Поражение его левой ножки, пропускающей импульс в левый желудочек, влечет за собой полное исчезновение зубца S. А место соприкосновения двух вершин расщепленного R будет располагаться выше изолинии. Кардиографическое изображение ослабления правой ножки пучка похоже на предыдущее, только точка соединения уже обозначенных вершин зубца R находится под средней линией. T в обоих случаях отрицателен.

Инфаркт миокарда

Миокард – это фрагмент самого плотного и толстого слоя сердечной мышцы, который в последние годы подвергается различным недугам. Самым опасным среди них является некроз или инфаркт миокарда. При расшифровке электрокардиографии он достаточно отличим от иных типов заболеваний. Если зубец P, регистрирующий хорошее состояние 2-х предсердий, не деформирован, то остальные сегменты ЭКГ претерпели существенные изменения. Так, заостренный зубец Q может «протыкать» плоскость изолинии, а T – преобразовываться в отрицательный зубец.Наиболее показательным признаком инфаркта является неестественное возвышение R-T. Существует мнемоническое правило, позволяющее запомнить точный его вид. Если при осмотре этого участка можно представить левую, восходящую сторону R в виде накрененной вправо стойки, на которой реет флажок, то речь действительно идет о некрозе миокарда.

Фибрилляция желудочков

Иначе крайне тяжелую болезнь называют мерцательной аритмией. Отличительной чертой этого патологического явления принято считать деструктивную деятельность проводящих пучков и узлов, указывающих на неконтролируемое сокращение всех 4-х камер мышечного насоса. Прочесть результаты ЭКГ и распознать фибрилляцию желудочков вовсе не сложно: на клетчатой ленте она предстает в виде череды хаотичных волн и ложбинок, параметры которых невозможно соотнести с классическими показателями. Ни в одном из сегментов нельзя увидеть хотя бы один знакомый комплекс.

Синдром WPW

Когда в комплексе классических путей проведения электрического импульса неожиданно формируется аномальный пучок Кента, располагающийся в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о такой патологии, как синдром WPW. Как только импульсы начинают продвигаться по неестественной сердечной магистрали, сбивается ритм мышцы. «Правильные» проводящие волокна не могут в полной мере обеспечить предсердия кровью, потому что импульсы предпочли более короткий путь для завершения функционального цикла.ЭКГ при синдроме ВПВ отличается появлением микроволны на левом подножии зубца R, малым уширением комплекса QRS и, конечно, значительным сокращением интервала P-Q.

Так как расшифровка кардиограммы сердца, подвергшегося WPW, не всегда результативна, на помощь медицинскому персоналу приходит ХМ – Холтеровский метод диагностики недуга. Он подразумевает круглосуточное ношение на теле компактного устройства с прикрепленными к кожному покрову датчиками.Продолжительный мониторинг обеспечивает более качественный результат с фиксацией достоверного диагноза. Для того чтобы своевременно «поймать» локализующуюся в сердце аномалию, рекомендуется посещать кабинет ЭКГ не реже 1 раза в год. В случае необходимости регулярного медицинского контроля над лечением сердечно-сосудистого заболевания может потребоваться более частое снятие показателей сердечной деятельности.

Зубцы электрокардиограммы. ЭКГ во взаимосвязи с сокращениями сердца

Прежде чем начнется сокращение мышцы, должна произойти деполяризация мышечных волокон, которая запускает химические процессы взаимодействия сократительных белков. Обратимся вновь к рисунку, на котором зубец Р появляется в самом начале сокращения предсердий, а комплекс зубцов QRS — в начале сокращения желудочков. Сокращение желудочков продолжается до тех пор, пока не закончится реполяризация кардиомиоцитов, т.е. до завершения зубца Т.

Нормальная электрокардиограмма.

Реполяризация предсердий происходит через 0,15-0,2 сек после окончания зубца Р. Она совпадает с появлением комплекса QRS на электрокардиограмме, поэтому предсердная волна реполяризации (или предсердный зубец Т) очень редко видна на электрокардиографической кривой. Обычно она полностью маскируется более мощным комплексом QRS.

Желудочковый зубец Т является нормальным элементом электрокардиограммы. Обычно в отдельных волокнах желудочков реполяризация начинается через 0,2 сек после начала деполяризации (т.е. начала комплекса QRS), но в большей части волокон — только через 0,35 сек. Следовательно, весь период реполяризации растягивается примерно на 0,15 сек, поэтому зубец Т в норме является довольно продолжительным, однако его амплитуда (вольтаж) по сравнению с комплексом QRS значительно меньше.

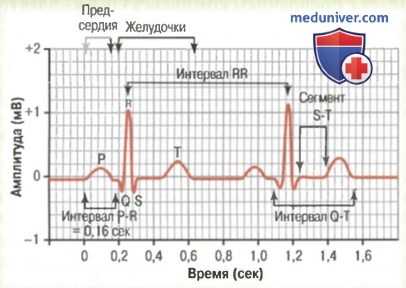

Калибровка амплитуды и длительности на электрокардиограмме. Запись электрокардиограммы производится на специальной калиброванной бумаге с вертикальными и горизонтальными линиями разметки. Линии разметки могут быть нанесены заранее (при использовании чернильнопишущих приборов) или же появляются в момент регистрации электрокардиограммы (при использовании приборов с фотозаписью).

Как показано на рисунке, горизонтальные линии размечены таким образом, что 10 мм вверх или вниз от нулевого уровня соответствуют отклонению в 1 мВ (с положительным значением— вверх от нулевого уровня или с отрицательным значением — вниз от нулевого уровня).

Вертикальные линии являются калибровочными линиями времени. Каждые 25 мм соответствуют интервалу времени, равному 1 сек, 5 мм — интервалу времени, равному 0,2 сек, а 1 мм (самое маленькое деление) — 0,04 сек.

Нормальный вольтаж зубцов электрокардиограммы. Вольтаж зубцов электрокардиограммы зависит от способа наложения электродов на кожу, а также от того, насколько близко они находятся от сердца. Если один электрод расположен непосредственно над желудочками сердца, а другой электрод помещен вдали от сердца, вольтаж комплекса QRS может быть примерно 3-4 мВ.

Даже эта величина слишком мала по сравнению с величиной монофазного потенциала действия, который регистрируется на мембране мышечного волокна (110 мВ). Если же электрокардиограмма регистрируется с помощью электродов, расположенных на конечностях, то вольтаж комплекса QRS обычно равен 1—1,5 мВ (от вершины зубца R до основания зубца S); вольтаж зубца Р — 0,1-0,3 мВ; вольтаж зубца Т — 0,2-0,3 мВ.

Интервалы P-Q и P-R. Интервал между началом зубца Р и началом комплекса QRS представляет собой промежуток времени от начала возбуждения предсердий до начала возбуждения желудочков. Этот период называют интервалом P-Q. В норме интервал P-Q составляет примерно 0,16 сек (нередко этот период называют интервалом P-R, потому что зубец Q часто отсутствует).

Интервал Q-T. Сокращение желудочков почти полностью совпадает с возбуждением, которое продолжается от начала зубца Q (или R, если зубец Q отсутствует) и до конца зубца Т. Этот период времени называют интервалом Q-T, и он продолжается примерно 0,35 сек.

Определение частоты сердечных сокращений с помощью электрокардиограммы. С помощью электрокардиограммы можно легко рассчитать частоту сердечных сокращений. Для этого необходимо определить промежуток времени между двумя последующими комплексами QRS. Если этот промежуток времени равен 1 сек, частота сердечных сокращений составляет 60 уд/мин. У здорового взрослого человека интервал между двумя комплексами QRS равен примерно 0,83 сек. Следовательно, в этом случае частота сердечных сокращений окажется 60/0,83 или 72 уд/мин.

Методы регистрации электрокардиограммы. Ионные токи, возникающие в определенные фазы возбуждения, вызывают быстрые изменения электрических потенциалов и поляризации миокарда. Продолжительность этих изменений оказывается менее 0,01 сек. Следовательно, электрокардиографы должны регистрировать такие быстротекущие процессы.

Чернильнопишущие приборы. Современные клинические электрокардиографы оснащены компьютерными системами и дисплеем, однако до сих пор широко используют чернильнопишущие приборы. В этом случае запись электрокардиограммы производится на движущейся бумажной ленте с помощью писчика, заполненного чернилами. Писчик представляет собой тонкую трубочку, один конец которой связан с чернильницей, а другой (свободный) конец совершает быстрые движения под управлением якоря электромагнитного гальванометра. На гальванометр подаются многократно усиленные электрические сигналы от электродов, расположенных на поверхности тела пациента.

В некоторых электрокардиографах осуществляется тепловая запись электрокардиограммы, не требующая чернил. В этих приборах писчик нагревается под действием электрического тока и оставляет черный след на специальной бумаге. В электрокардиографах другого типа бумага становится черной, когда электрический ток от кончика пера проходит через бумагу к электроду, расположенному под ней. При этом на бумаге остается черная линия в том месте, где ее касался писчик.

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

Нормальная электрокардиограмма. ЭКГ - механизмы формирования

Во время распространения возбуждения в миокарде сердце становится источником электрического тока, который проводится в окружающие ткани. Слабые токи проводятся также и на поверхность тела. Если поместить электроды на кожу в точках, расположенных по обе стороны от сердца, можно зарегистрировать разность потенциалов, связанную с проведением сердечного импульса, т.е. электрокардиограмму. Нормальная электрокардиограмма, соответствующая двум сердечным циклам.

Нормальная электрокардиограмма состоит из зубца Р, комплекса QRS п зубца Т. Комплекс QRS, в свою очередь, состоит из отдельных зубцов Q, R и S.

Зубец Р возникает при деполяризации предсердий, предшествующей их сокращению. Комплекс QRS связан с распространением волны деполяризации в миокарде желудочков, происходящим перед их сокращением. Таким образом, и зубец Р, и зубцы комплекса QRS являются отражением процессов деполяризации в сердце.

Зубец Т возникает после деполяризации, т.е. во время восстановления потенциала покоя кардномиоцитов желудочков. Этот процесс продолжается от 0,25 до 0,35 сек после деполяризации. Таким образом, зубец Т является отражением процессов реполяризации в миокарде желудочков.

Следовательно, зубцы электрокардиограммы характеризуют как деполяризацию, так и реполярнзащпо, происходящую в сердце. Однако различия между этими явлениями настолько важны для понимания электрокардиографии, что необходимо дать некоторые пояснения.

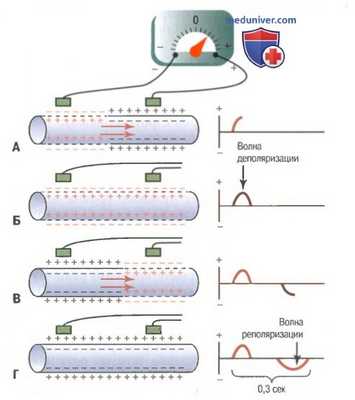

Распространение волны деполяризации (А и Б) и волны реполяризации (В и Г) вдоль одиночно го миокардиального волокна.

На рисунке мы видим четыре стадии развития деполяризации и реполяризации в одиночном мпокардиальном волокне. Вследствие деполяризации и инверсии мембранного потенциала отрицательно заряженная внутренняя поверхность мембраны становится положительно заряженной, а наружная поверхность — отрицательно заряженной. Картина ЭКГ значительно меняется в течение дня. К примеру, проведение лазерной эпиляции может привести к столь значительным изменениям электрокардиограммы, что неопытному врачу может показаться наличие нестабильной стенокардии напряжения или даже инфаркта миокарда. Поэтому такие процедуры, как лазерная эпиляция должны проводится задолго до снятия электрокардиограммы или вовсе следует воздержаться от эпиляции до посещения кардиолога.

На рисунке деполяризация охватила все миокардиальное волокно. Кривая в правой части рисунка вернулась к исходному нулевому уровню, т.к. в это время оба электрода расположены в зоне одинаково отрицательного заряда. Таким образом, смещение кривой в положительную сторону от нулевого уровня представляет собой волну деполяризации и отражает скорость распространения деполяризации вдоль мембраны мышечного волокна.

На рисунке волна реполяризации (отрицательные заряды внутри и положительные заряды снаружи волокна обозначены черным цветом) распространяется слева направо. В это время левый электрод расположен в положительно заряженной зоне, а правый— в отрицательно заряженной зоне. Поскольку полярность электродов по сравнению с рисунке изменилась, мы наблюдаем смещение кривой в отрицательную сторону от нулевого уровня.

На рисунке волокно миокарда полностью реполяризовано. Оба электрода расположены в зоне положительного заряда, разность потенциалов между ними отсутствует, поэтому кривая в правой части рисунка вернулась к исходному нулевому уровню. Таким образом, смещение кривой в отрицательную сторону представляет собой волну реполяризации и отражает скорость распространения реполяризации вдоль мембраны мышечного волокна.

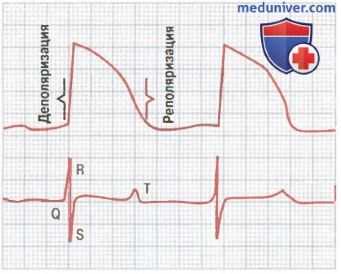

Верхняя кривая: монофазный потенциал действия кардиомиоцита желудочков. За быстрой деполяризацией следует сначала медленная реполяризация (плато), а затем быстрая реполяризация.

В нижней части рисунка показана электрокардиограмма, записанная одновременно с потенциалами действия в том же желудочке сердца. Обратите внимание, что комплекс QRS и монофазный потенциал действия начинаются одновременно, а зубец Т появляется в конце потенциала действия во время реполяризации. Особо отметьте, что изменений потенциала на электрокардиограмме нет и при отсутствии деполяризации миокарда, и при полностью деполяризованном миокарде желудочков. Только частичная поляризация или деполяризация миокарда становится причиной появления ионных токов, идущих от одного участка миокарда к другому. Именно это приводит к появлению электрических потенциалов на поверхности тела и формированию электрокардиограммы.
