Электрическая ось сердца (ЭОС) - это направление, в котором распространяется электрический импульс во время возбуждения сердца.

Электрический импульс возбуждения сердца возникает в синусовом узле. От синусового узла волна возбуждения распространяется по предсердиям: сначала по правому предсердию, а затем по левому. Распространяясь по предсердиям, возбуждение доходит до атриовентрикулярного узла и далее переходит на желудочки: сначала проходит по межжелудочковой перегородке, а потом переходит на стенки левого и правого желудочков.

Таким образом, импульсы возбуждения "двигаются" по сердцу в разных направлениях. На схеме 1 это показано маленькими синими стрелками.

ЭОС представляет собой суммарный вектор разнонаправленных импульсов возбуждения. На схеме 1 показано положение ЭОС в норме (три варианта нормального положения ЭОС). ЭОС на схеме показана большими синими стрелками.

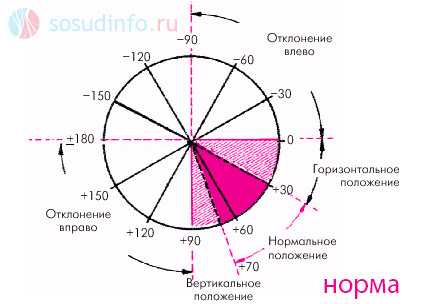

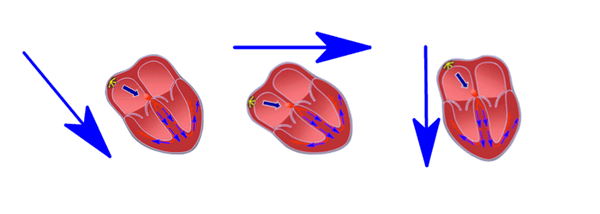

Схема 1. Электрическая ось сердца (варианты нормы)

По данной схеме видно, что электрический импульс в норме движется от предсердий к верхушке сердца, т.е влево и вниз (этот вариант показа на схеме слева). Это соответствует обычному анатомическому положению сердца в грудной клетке.

При гиперстеническом или астеническом телосложении человека анатомическое положение сердца в груди меняется. Изменение анатомической оси сердца приводит к изменению и электрической оси сердца. При гиперстеническом телосложении (например, при ожирении) из-за подъема диафрагмы сердце расположено более горизонтально, чем обычно. В этом случае ЭОС в соответствии со схемой 1 отклоняется против часовой стрелки (этот вариант показан в центре схемы). Такое изменение называют отклонением влево.

При астеническом телосложении из-за низкого положения диафрагмы сердце расположено более вертикально, чем обычно. В этом случае ЭОС в соответствии со схемой 1 отклоняется по часовой стрелке (этот вариант показан справа на схеме). Такое изменение называют отклонением вправо.

Чтобы разобраться в том, как оценивают положение ЭОС на ЭКГ, познакомьтесь сначала с понятием шестиосевой диаграммы для определения ЭОС во фронтальной плоскости, а затем разберите практические правила оценки положения ЭОС.

Проекция ЭОС на отведения от конечностей

Положение ЭОС определяют по шестиосевой диаграмме, в которой в качестве осей выступают стандартные и усиленные отведения от конечностей (схема 2).

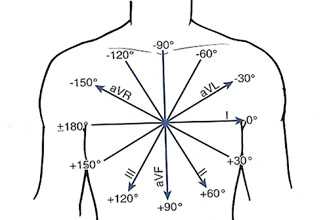

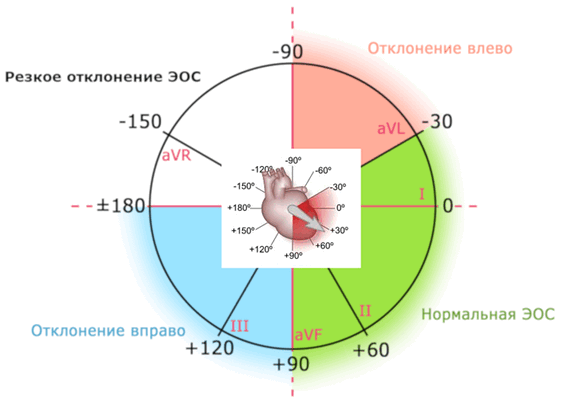

Схема 2. Шестиосевая диаграмма для определения ЭОС во фронтальной плоскости

Положение ЭОС определяют в градусах в соответствии с данной диаграммой.

На диаграмме отмечены шесть отведений от конечностей: I, II, III, aVL, aVF, aVR. За точку отсчета принято I стандартное отведение. Рядом с каждым отведением указано, какому отклонению в градусах будет соответствовать ЭОС, если электрическая волна возбуждения будет направлена к данному отведению.

Если ЭОС ориентирована к I отведению, то угол отклонения ЭОС равен нулю. В таких случаях говорят о горизонтальном положении ЭОС. Если ЭОС ориентирована к отведению aVF, то угол отклонения ЭОС равен 90 0 . В таких случаях говорят о вертикальном положении ЭОС.

Для диагностических целей используют следующие оценки положения электрической оси сердца:

Нормальное положение ЭОС: от -30 о до 90 о .
Отклонение ЭОС влево: от -30 о до -90 о .
Отклонение ЭОС вправо: от 90 о до 180 о .
Резкое (или экстремальное) отклонение ЭОС: от -90 о до 180 о .

Кроме того, в пределах нормального положения ЭОС используют термины горизонтальное положение ЭОС (от 0 0 до 30 0 ) и вертикальное положение ЭОС (от 70 0 до 90 0 ).

При различных патологических изменениях положение ЭОС может существенно меняться и этим объясняется диагностическое значение данного параметра ЭКГ. Можно привести несколько причин отклонения ЭОС при патологии:

При гипертрофии левого желудочка, перегрузке левого желудочка (например, при артериальной гипертензии), замедлении проведения возбуждения по левому желудочку электрическая активность в левой половине сердца возрастает. Это часто приводит к отклонению ЭОС влево.
При гипертрофии правого желудочка, перегрузке правого желудочка (например, при тромбоэмболии легочной артерии), замедлении проведения возбуждения по правому желудочку электрическая активность в правой половине сердца возрастает. Это часто приводит к отклонению ЭОС вправо.

Более подробно значение отклонений ЭОС при разных нарушениях будут рассмотрены в соответсвующих разделах.

Оценка положения ЭОС по ЭКГ

Положение ЭОС на кардиограмме определяют по комплексам QRS, которые регистрируют в отведениях от конечностей: I, II, III, aVL, aVF, aVR. Для того чтобы оценить ЭОС, надо среди перечисленных отведений найти те, в которых алгебраическая сумма зубцов комплекса QRS, т.е. R - (Q+S), максимальная, минимальная и равна нулю (или близка к нулю).

ЭОС направлена от отведения, в котором сумма зубцов QRS наименьшая (отрицательная), по направлению к отведению, в котором сумма зубцов QRS наибольшая (положительная), и перпендикулярно отведению, в котором сумма зубцов QRS равна нулю.

Посмотрите, как это выглядит на примере ЭКГ 1.

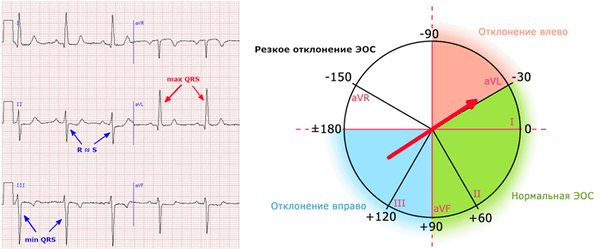

ЭКГ 1. Отклонение ЭОС влево. Угол равен -30 0

Аналогично определяем, что минимальная алгебраическая сумма зубцов QRS будет в III отведении: R = 3 мм, S = 19 мм, зубец Q отсутствует, поэтому сумма зубцов равна -16 мм (т.к. 3 мм - 19 мм = _- 16 мм).

Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении II.

Поэтому в данном примере электрическая ось сердца направлена от III отведения в сторону отведения aVL и перпендикулярно II отведению. Это означает, что угол отклонения равен -30 0 , и в таких случаях говорят об отклонении ЭОС влево.

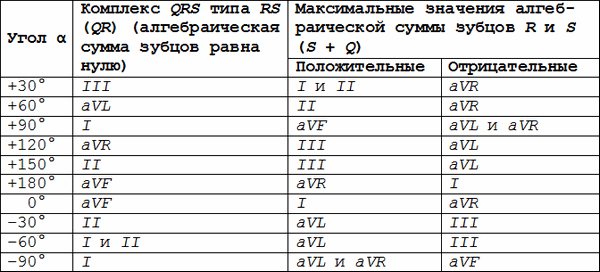

В таблице на схеме 3 перечислены возможные сочетания значений R-(Q+S) для разных положений ЭОС.

Схема 3. Таблица определения положения ЭОС

Рассмотрим эти варианты расположения ЭОС на конкретных примерах.

Отклонение ЭОС влево

Выше (на ЭКГ 1) был рассмотрен вариант отклонения ЭОС влево с углом -30 0 . На ЭКГ 2 представлен вариант отклонения ЭОС влево с углом -60 0 .

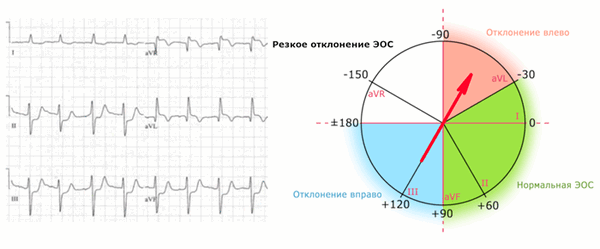

При отклонении -60 0 максимальная положительная сумма R-(Q+S) в отведении aVL, максимальная отрицательная сумма R-(Q+S) в отведении III. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведениях I и II.

ЭКГ 2. Отклонение ЭОС влево. Угол равен -60 0

Нормальное положение ЭОС

Есть три варианта нормального положения ЭОС:

горизонтальное положение ЭОС с углом от 0 0 до 30 0 .
нормальное положение ЭОС с углом равным или около 60 0 .
вертикальное положение ЭОС от 70 0 до 90 0 .

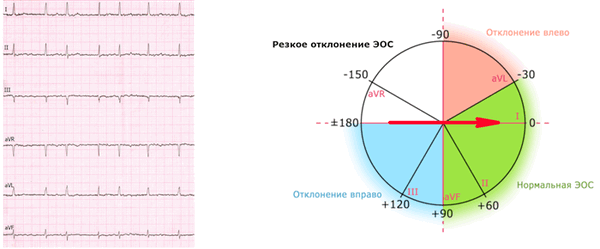

При горизонтальном отклонении ЭОС с углом 0 0 максимальная положительная сумма R-(Q+S) в I отведении, максимальная отрицательная сумма R-(Q+S) в отведении aVR. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении aVF.

ЭКГ 3. Нормальное (горизонтальное) положение ЭОС. Угол равен 0

При нормальном отклонении ЭОС с углом +30 0 максимальная положительная сумма R-(Q+S) в отведениях I и II, максимальная отрицательная сумма R-(Q+S) в отведении aVR. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении III.

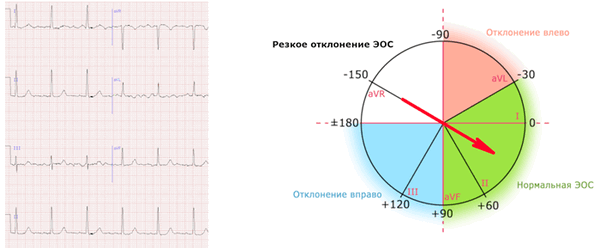

ЭКГ 4. Нормальное положение ЭОС. Угол равен +30 0

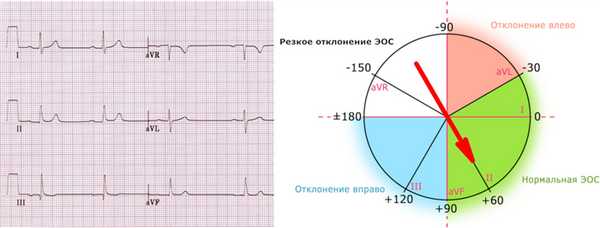

При нормальном отклонении ЭОС с углом +60 0 максимальная положительная сумма R-(Q+S) во II отведении, максимальная отрицательная сумма R-(Q+S) в отведении aVR. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении aVL.

ЭКГ 5. Нормальное положение ЭОС. Угол равен +60 0

При вертикальном отклонении ЭОС с углом +90 0 максимальная положительная сумма R-(Q+S) в отведении aVF, максимальная отрицательная сумма R-(Q+S) в отведениях aVR и aVR. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в I отведении.

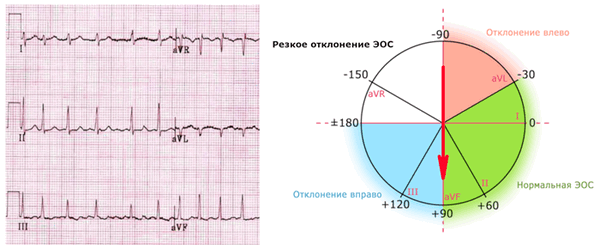

ЭКГ 6. Нормальное (вертикальное) положение ЭОС. Угол равен +90 0

Отклонение ЭОС вправо

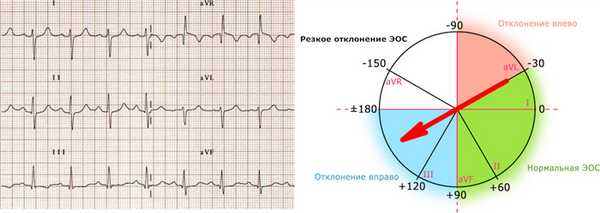

При отклонении ЭОС вправо с углом +120 0 максимальная положительная сумма R-(Q+S) в III отведении, максимальная отрицательная сумма R-(Q+S) в отведении aVL. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении aVR.

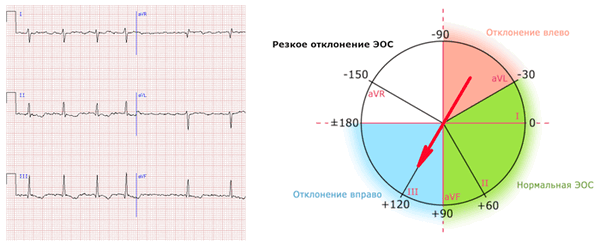

ЭКГ 7. Отклонение ЭОС вправо. Угол равен +120 0

При отклонении ЭОС вправо с углом +150 0 максимальная положительная сумма R-(Q+S) в III отведении, максимальная отрицательная сумма R-(Q+S) в отведении aVL. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю во II отведении.

ЭКГ 8. Отклонение ЭОС вправо. Угол равен +150 0

Резкое (или экстремальное) отклонение ЭОС

При резком отклонении ЭОС с углом +180 0 максимальная положительная сумма R-(Q+S) в aVR отведении, максимальная отрицательная сумма R-(Q+S) в I отведении. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в отведении aVF.

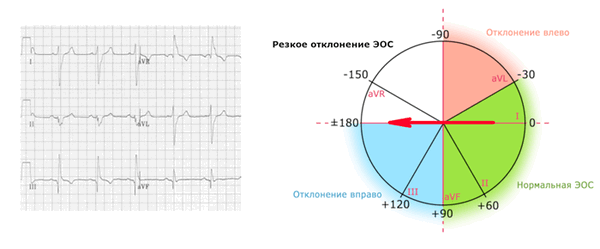

ЭКГ 9. Резкое отклонение ЭОС. Угол равен +180 0

При резком отклонении ЭОС с углом -90 0 максимальная положительная сумма R-(Q+S) в отведениях aVR и aVL, максимальная отрицательная сумма R-(Q+S) в отведении aVF. Алгебраическая сумма зубцов R - (Q+S) равна или близка к нулю в I отведении.

В примере на ЭКГ 10 смещение ЭОС влево несколько больше, чем -90 0 .

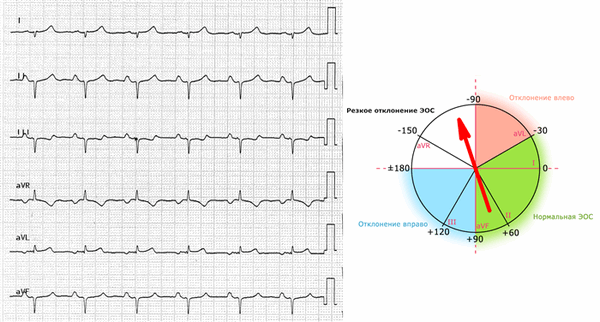

ЭКГ 10. Резкое отклонение ЭОС. Угол отклонения -100 0

На ЭКГ 4 наиболее высокий зубец R в отведении aVR и несколько ниже в отведении aVL. Максимально отрицательная сумма зубцов QRS в отведениях II и aVF. Таким образом, ЭОС направлена от отведений II и aVF в сторону отведения aVR (красная стрелка на диаграмме справа). Поэтому на ЭКГ 4 резкое (или экстремальное) отклонение ЭОС: угол отклонения составляет -100 0 . Приведенная кардиограмма снята у пациента с тяжелой легочной патологией, осложнившейся перегрузкой правых отделов сердца.

Основные критерии для определения положения электрической оси сердца на ЭКГ:

Положение ЭОС определяется по отведениям от конечностей: I, II, III, aVF, aVL, aVR.
Положительный полюс I стандартного отведения принят за нулевую точку отсчета. По отношению к этой точке определены координаты остальных отведений от конечностей.
- I отведение: 0 0 .
- II отведение: +60 0 .
- III отведение: +120 0 .
- aVL отведение: -30 0 .
- aVF отведение: +90 0 .
- aVR отведение: -150 0 .
- Нормальное положение ЭОС: от -30 о до 90 о .
- Отклонение ЭОС влево: от -30 о до -90 о .
- Отклонение ЭОС вправо: от 90 о до 180 о .
- Резкое (или экстремальное) отклонение ЭОС: от -90 о до 180 о .
Данные организации. ИП Бабкин Константин Владимирович. ОГРНИП 318774600379247. ИНН 772633657143.

Что такое электрическая ось сердца - ее положения и отклонения

С точки зрения физиологии, грудная клетка представляется как трехмерная система координат, в которой уложено сердце. Каждый цикл его сокращения сопровождается рядом биоэнергетических изменений, регистрируемых на электрокардиографии (ЭКГ), которые обозначают направление сердечной оси. Электрическая ось сердца (ЭОС) - клинический параметр, используемый для оценки процессов, приводящих в движение миокард и отвечающих за его корректную работу.

Что такое электрическая ось сердца?

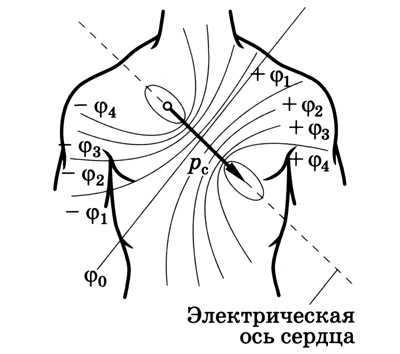

ЭОС - суммарный (превалирующий) вектор всех электроимпульсов, которые наблюдаются в кардиальной системе проведения за один цикл сокращения. Зачастую этот показатель идентичен электрической позиции сердца (ЭПС) - ориентации результирующего вектора импульсов из желудочков относительно оси I отведения на ЭКГ.

В миокарде, как и других мышцах организма, во время сокращения возникают биоэлектрические токи (потенциалы действия). Именно их электрокардиограф регистрирует и записывает на специализированную пленку в виде ЭКГ.

Импульс генерирует водитель ритма (синусовый узел), откуда по нервным путям сердца возбуждение достигает предсердия, а далее - атриовентрикулярного узла (AV). Это соединение тормозит передачу, дабы сокращение следовало после расслабления предсердий, что обеспечивает односторонний и непрерывный ток крови по сердечным камерам.

На ЭКГ электроимпульсы отображаются в форме разнонаправленных зубцов:
- позитивные - P, R, T - направлены вверх по отношению к изолинии;
- негативные - Q, S.
Электрокардиографическая запись представляет собой регистрацию изменений разницы потенциалов во время процесса возбуждения и расслабления предсердий и желудочков, обусловленного электродвижущей силой сердца (ЭДС) с поверхности человеческого тела.

ЭДС - нестабильная величина, ее направление меняется на протяжении всего сердечного цикла. При суммации всех моментных ориентаций импульсов (по правилам сложения) получается вектор, соответствующий среднему показателю ЭДС в течение полного периода деполяризации - ЭОС (направление электродвигательной силы во время регистрации QRS на ЭКГ).

При записи ЭКГ электроды располагаются в трех отведениях, регистрирующих разницу потенциалов:
- I - левая-правая рука;
- II - левая нога - правая рука;
- III - левая нога - левая рука.
Такое размещение формирует трехмерное расположение векторов ЭДС на туловище, что образует «треугольник Эйнтховена». Если уложить ЕДС в такую форму, то угол α (альфа) между электродвижущей силой и горизонталью I-го отведения и будет выражать отклонение ЭОС.

Также угол α ориентировочно определяют по шестиосевой координатной системе Бейли или с помощью специальных таблиц. За неимением под рукой вышеперечисленных приспособлений, ориентацию ЭОС устанавливают по измерению высоты зубцов R и S в I и III стандартных отведениях:
- RII=RI+RIII - нормальное расположение оси;
- RI>RII>RIII, SIII>RIII - левостороннее отклонение ЭОС;
- RIII>RI, SI>SIII - ЭОС отклоняется вправо.
Какие позиции ЭОС существуют в норме и в чем между ними разница?

Однако индивидуальные особенности строения сердца и телосложение каждого пациента варьируют позицию ЭОС в рамках от 0 0 до 90 0 .

Варианты нормального положения ЭОС

Нормальная позиция ЭОС - угол α от 30 0 до 69 0 , высота RII≥RI>RIII, а в III и VL зубцы R и S приблизительно одинаковы. Сердечная ось четко перпендикулярна III отведению.

Горизонтальная позиция ЭОС - ориентация оси совпадает с размещением I стандартного отведения (RIII >SIII), угол α от 0 до + 30 0 . Встречается у гиперстеников или невысоких людей с широкой грудной клеткой, а также на пике выдоха, при абдоминальном ожирении, во II и III триместре беременности. Сердце «ложится» на купол диафрагмы.

Полугоризонтальная позиция ЭОС - сердечная ось находится под углом 90 0 к III стандартному отведению (RIII=SIII), угол α=+30 0 .

Вертикальная электрическая позиция сердца - направление ЕДС перпендикулярно I отведению (RI=SI), угол α=+90 0 . Такой тип характерен для высокорослых астеничных людей с узкой грудной клеткой, в конце глубокого вдоха. Сердце «висит» между корнями легких на сосудистом пучке.

Наличие переходных типов положения ЭОС объясняется тем, что астеники или гиперстеники в чистом виде встречаются редко, широко распространены «промежуточные» типы конституции.

Также иногда определяют ротацию вокруг своей горизонтальной или вертикальной оси (оборот верхушки кпереди или назад относительно ее нормальной позиции).

Горизонтальная ось сердца - это символическая биссектриса, проложенная сквозь его верхушку и основу.

Для продольной оси свойственно расположение желудочного комплекса QRS в торакальных отведениях, оси которых размещены фронтально. Нужно обозначить поворотную зону и дать оценку структуре QRS в V6.

Виды ориентации сердца во фронтальной плоскости:
1. Нормальное положение - поворотная зона размещена в отведении V3, отмечаются идентичные по высоте зубцы R и S. В V6 комплекс QRS приобретает конфигурацию qR или qRs.
2. Ротация по часовой стрелке - поворотная зона в районе отведений V4-V5, а в V6 комплекс имеет вид RS. Часто сочетается с вертикальной позицией ЭОС и ее отклонением вправо.
3. Ротация против часовой стрелки - поворотная зона смещена на V2. В отведениях V5-V6 наблюдается углубление Q (не путать с коронарным), а комплекс QRS приобретает форму qR. Сочетается с горизонтальной позицией ЭОС и отклонением ее влево.
Ротация сердца по вертикальной оси:
1. Верхушкой кпереди - комплекс QRS в I-III отведениях принимает форму qRI, qRII, qRIII.
2. Верхушкой кзади - комплекс QRS приобретает вид RSI, RSII, RSIII.
Патологические отклонения оси: о чем они говорят и каковы последствия?

Непосредственно ситуация не может служить основанием для постановки конкретного диагноза, только указывая на наличие электрических нарушений. Ни один кардиолог не станет убеждать вас в наличии патологии только по ЭОС. Чтобы установить факт заболевания, необходимо подкрепить заключение обследования правильным клиническим опросом и дополнительными диагностическими мерами.

На положение ЭОС влияет ряд факторов:
- врожденные сердечные пороки;
- вторичные изменения в анатомических соотношениях между правыми и левыми отделами сердца;
- аномальное расположение органов в грудной полости (декстрокардия, викарная эмфизема после лобэктомии);
- деформация грудной клетки (кифоз, сколиоз, килевидное или воронкообразное искривление);
- сбои в проводящей системе органа (особенно в пучках Гисса), которые вызывают нарушения сердцебиения;

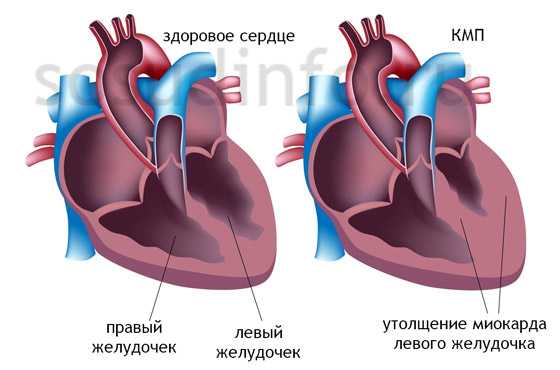

- кардиомиопатии различного генеза;
- длительный анамнез гипертонической и ишемической болезни сердца (ИБС);
- хроническая сердечная недостаточность;
- болезни органов дыхания с обструктивным компонентом (ХОБЛ, бронхиальная астма, эмфизема);
- декомпенсированная печеночная недостаточность (асцит, метеоризм).
При каких заболеваниях наблюдаются нарушения?

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30 0 ) имеет несколько причин:
1. Гипертрофия левой половины сердца. Угол α прямо пропорционален степени роста массы ЛЖ. Патология развивается при идиопатической кардиомиопатии, артериальной гипертензии, чрезмерных нагрузках («спортивное сердце»), ИБС, кардиосклерозе.
2. Инфаркт миокарда (с некрозом по задней стенке).
3. Патология внутрисердечной проводимости. Чаще всего это блокада левой ножки или передне-верхней ветви пучка Гисса.
4. Желудочковая тахикардия.
5. Клапанные пороки сердца.
6. Миокардит.
Выделяют также резкое отклонение ЭОС влево, когда угол α >-30 0 .

Отклонение электрической оси сердца вправо (правограмма) (угол α > +90 0 ) наблюдается при:
1. Сбоях в проведении нервного импульса по волокнам пучка Гисса.
2. Стенозе легочного ствола (когда повышается давление в правом желудочке).
3. ИБС.
4. Инфаркте миокарда правых отделов.
5. Кардиореспираторных заболеваниях, сформировавших «легочное сердце» (при этом ЛЖ неполноценно функционирует и возникает перегрузка правого желудочка).
6. Тромбоэмболии ветвей легочной артерии (из-за закупорки нарушается газообмен в легких, сужаются сосуды малого круга кровообращения и возникает перегрузка ПЖ).
7. Стенозе митрального клапана (после ревматической лихорадки). Срастание между собой створок препятствует полноценному изгнанию крови с левого предсердия, что вызывает легочную гипертензию и перегружает ПЖ.
Резкое отклонение ЭОС вправо наблюдается при значении угла α = +120 0 .

Стоит помнить, что ни одно с вышеперечисленных заболеваний не может быть диагностировано на основании исключительно положения ЭОС. Этот параметр - только вспомогательный критерий при выявлении любого патологического процесса.

Выводы

Для подготовки материала использовались следующие источники информации.

Кардиограмма сердца и ее расшифровка - как делают и в каких случаях

Современная медицина с каждым годом пополняется новыми вариантами исследований. Но в кардиологической практике по-прежнему лидирует электрокардиография − малоинвазивный, экономный и простой в выполнении метод, который помогает оценить работу сердца и выявить изменения в нем. Процедура без противопоказаний, ее можно делать даже маленьким деткам, к тому же это совершенно безболезненно.

Электрокардиограф воспринимает и записывает электрические импульсы, которые возникают в миокарде, отображая их на пленке. Частоту сердечных сокращений, правильность ритма, особенности проводящей системы, состояние миокарда - показывает кардиограмма сердца.

Показания к проведению

Хоть кардиография и рутинный метод исследования, она тоже имеет показания. Для определения причины боли или дискомфорта в области груди, пациент обращается к терапевту или кардиологу. Врач изначально собирает анамнез, осматривает, измеряет давление и пульс, аускультирует сердце, а потом уже направляет на исследование, дабы узнать, что показывает кардиограмма.

Показания к проведению ЭКГ:
- загрудинная боль (подозрение на стенокардию или инфаркт миокарда);
- одышка;
- дискомфорт в области сердца после перенесенных вирусных или бактериальных инфекций;
- патологическое сердцебиение, перебои в работе сердечной мышцы.
Обязательно проведение ЭКГ в таких случаях:
- при госпитализации в стационарное отделение любого профиля;
- перед хирургическими вмешательствами;
- во время профилактических осмотров взрослых;
- для школьников при выборе группы занятий физической культурой.
Электрокардиограмму сердца используют и для первичной диагностики патологических состояний, и для контроля динамики заболевания. При назначении препаратов доктор полагается и на субъективные ощущения пациента, и на данные ЭКГ, которые отображают фактические изменения в сердечно-сосудистой системе.

Техника выполнения

Проведение кардиографии не требует особо сложных навыков, поэтому как делать кардиограмму сердца, знает средний и младший медицинский персонал. Устройство для подобной манипуляции − кардиограф. Он бывает стационарным и находится постоянно в специально оборудованном кабинете, который имеет каждая поликлиника, или мобильным - для удобной записи ЭКГ у постели больного.

При проведении ЭКГ пациент ложится на спину. Точки, где накладывают электроды, освобождают от одежды и смачивают изотоническим раствором хлорида натрия для улучшения проводимости. Электроды в виде пластин цепляют на конечности: красный - на правую руку, желтый − на левую, зеленый - на левую ногу и черный на правую. На грудную клетку устанавливают шесть электродов в виде присосок. Они носят название грудных отведений (V1-V6), а электроды с конечностей считают основными (I, II, III) и усиленными (aVL, aVR, aVF). Каждое из отведений отвечает за определенный участок в сердце. Подозревая патологические процессы по задней стенке сердечной мышцы, применяют дополнительные грудные отведения (V7-V9).

Важно, чтобы перед плановым проведением электрокардиографии пациент не употреблял спиртное, кофе. При снятии нежелательно двигаться, разговаривать, поскольку это приводит к искажению результатов обследования.

Кардиограмму записывают как график на специальную бумагу или в электронном виде. Важно отснять не менее четырех сердечных циклов для получения объективных данных о состоянии сердца. Пленку подписывают с указанием ФИО, половой принадлежности (мужчина, женщина), датой проведения исследования, возрастом пациента, поскольку у взрослого и ребенка разные значения нормальных параметров. После этого запись передают врачу, который детально расшифровывает ЭКГ.

Различные методики и показания к ним

Классическое снятие ЭКГ помогает увидеть, как ведет себя миокард и проводящая система сердца в текущий момент. Во многих случаях (профилактические осмотры, нормальная беременность) обычной кардиограммы достаточно. Но возникают ситуации, когда пациент жалуется на появление боли или одышки только при стрессе или физической нагрузке, либо же в определенное время суток, а на пленке не видно характерных изменений ритма или патологических зубцов. В подобных эпизодах применяют дополнительные виды кардиографии.

При стенокардии не всегда удается зафиксировать изменения на ЭКГ, поэтому приходится использовать вариант стресс-ЭКГ или тредмил-тест. Этот способ подразумевает выполнение физических упражнений (бегущая дорожка или велоэргометр) во время записи кардиограммы.

Показания к выполнению нагрузочного теста:
- диагностика стенокардии напряжения и определение ее функционального класса;
- контроль эффективности лечения ишемической болезни и стенокардии.
Кроме этого, существует ряд противопоказаний к такой процедуре:
- острый период инфаркта миокарда;
- нестабильная стенокардия;
- аритмия, тяжелые блокады;
- сердечная недостаточность в стадии декомпенсации.
Еще один специализированный вид ЭКГ − холтер (суточный монитор работы сердца). Для выполнения этой процедуры на тело пациента крепят электроды и сам регистратор, который небольшого размера и измеряет электрические потенциалы круглосуточно. Подробнее о таком виде кардиографии читайте в статье «Метод холтеровского мониторирования ЭКГ».

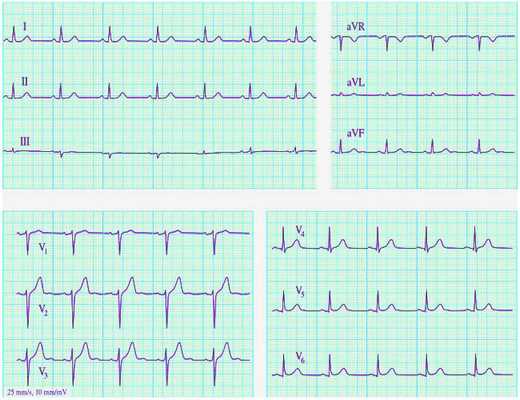

Расшифровка результатов

Расшифровка электрокардиограммы сердца − важный и ответственный этап в постановке диагноза и назначении лечения. Для правильной интерпретации необходимо понять суть зубцов и линий на графике.

Распечатка ЭКГ несет в себе три важных элемента:
- зубец - вогнутость или выпуклость линии. Шифруют латинскими буквами P, Q, R, S, T;
- интервал включает сегменты и зубцы;
- сегмент - расстояние между двумя зубцами.
При описании кардиограммы учитывают продолжительность интервалов, высоту зубцов, положение и форму сегментов. Важные факторы − скорость записи пленки, с которой работает электрокардиограф (чаще 25 или 50 ммсек) и артефакты (движение пациента по время процедуры, дрейф изолинии):
1. Зубец Р - отображает процессы в предсердии, в норме положительный, высотой до 2,5 мм и продолжительностью 0,1 с.
2. Зубец Q - показывает импульсы в межжелудочковой перегородке, продолжительность - 0,03 с.
3. Зубец R - самый высокий, отображает импульсы собственно желудочков.
4. Зубец S − отрицательный и неглубокий, свидетельствует о завершении прохождения импульса в желудочках.
5. Зубец Т - отражает реполяризацию желудочков.
Следующий важный показатель нормальной ЭКГ - синусовый сердечный ритм. Критерии: зубец Р есть перед всеми QRS, равный РQ (0,12-0,2 с) во всех отведениях и сердцебиение 60-80 уд./мин.

Кто делает

Доктор любой специальности имеет хотя бы минимальное представление, как читать кардиограмму сердца, уметь распознавать признаки тяжелых состояний. Чаще всего расшифровуют кардиограммы терапевты или кардиологи, ведь они назначают это исследование. Фельдшеры и врачи скорой помощи читают пленки, чтобы быстро принять решение о медицинской поддержке или госпитализации в кардиостационар. Во многих поликлиниках работают доктора, которые делают только расшифровку кардиограмм (врач функциональной диагностики) и пишут заключение к выполненному исследованию.

Современные кардиографы в конце записи предоставляют предварительный результат исследования с указанием размеров интервалов и зубцов, ЧСС, положения электрической оси сердца и признаками таких патологий: блокады, аритмии, гипертрофии стенок миокарда. Это облегчает работу доктора в подсчете и измерении сегментов, но при том бывает, что программа неверно интерпретирует результаты. Врач перепроверяет патологические признаки на ЭКГ и делает правильное заключение.

В некоторых случаях вывод электрокардиограммы сердца не решает вопрос диагностики окончательно. Доктор может попросить показать предыдущие пленки и заключения других обследований. При постановке диагноза учитывают данные анамнеза, течения заболевания, приема лекарственных препаратов.

Можно ли самостоятельно интерпретировать результаты

Многие пациенты желают знать, как самостоятельно расшифровать кардиограмму сердца, ведь часто хочется поскорее выяснить результат исследования, чтобы успокоить себя. Но это задание лучше доверить доктору, получив грамотную консультацию, хоть и некоторые данные ЭКГ просто интерпретировать даже новичкам. Процедуру сделать легче, если запись высокого качества и на пленке нет артефактов.

Чтобы понять, как прочитать кардиограмму сердца, нужно знать о параметрах ритма и частоты сердцебиения. Для определения числа сокращений подсчитывают количество больших квадратов на пленке между двумя ближайшими зубцами R. На скорости 50 ммс разделяют 600 на количество квадратов, а при 25ммс − 300 делят на число квадратов.

После указывается значение ЭОС. Как говорилось ранее, положение оси бывает нормальным, горизонтальным или вертикальным. Норма: вертикальное у худощавых людей, горизонтальное - у гиперстеников (коренастых, с широкой грудной клеткой). Отклонение ЭОС расшифровывают как гипертрофию стенок миокарда, блокаду проводящих путей или других патологий.

Как выглядит заключение электрокардиографии

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца. Если показатели в порядке, то доктор делает пометку, что на кардиограмме нарушений не выявлено.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:
- І − только удлинение интервала без других изменений;
- ІІ - удлинение Р-Q;
- ІІІ - нет связи между QRS и зубцом Р.
Один из важных ключей для диагностики − сегмент ST, ведь он отображает снижение кислородного обеспечения миокарда.

Комплекс QRS показывает процессы в желудочках, а его изменения или различные деформации говорят о блокаде ножек пучка Гиса, желудочковой экстрасистолии.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:
- предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
- атриовентрикулярный − зубец Р появляется после QRS;
- желудочковый - QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.
Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ - 0,11 с. 2. QRS - 0,05 с. 3. QT - 0,3 с. 4. RR - 0,61 - 0,65 - 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

Пример нормальной кардиограммы

Диагностическая ценность ЭКГ

Метод кардиографии появился давно и не теряет актуальности в наше время. С тех пор он усовершенствовался и видоизменился, но по-прежнему остается незаменимым исследованием заболеваний кардиоваскулярной системы.

Наиболее точно кардиограмма определяет причину патологии ритма. ЭКГ удачно регистрирует и появление параимпульсов, и указывает местонахождение очага, вид аритмии. Часто на пленке проявляется блокада проводящих путей (синоатриальная, АВ-узла, ножек пучка Гиса). Кроме выявления патологий, кардиограмма помогает доктору определиться с дальнейшей тактикой лечения.

А вот с диагностикой ИБС метод обычной электрокардиографии иногда не справляется. Ведь важно зафиксировать признак ишемии во время припадка, что не всегда происходит на приеме у врача. Но в таких случаях снимают кардиограмму при физической нагрузке, или с помощью холтера определяют приступы стенокардии.

На кардиограмме четко отображается инфаркт миокарда, что значительно облегчает его диагностику, а из-за простоты и скорости выполнения процедура помогает вовремя начать лечение. Кроме этого, ЭКГ-исследование выступает как показатель давности коронарного синдрома.

Метод электрокардиографии используют и для диагностики болезней сердечно-сосудистой системы, и в эндокринологической практике. Сахарный диабет увеличивает риск развития атеросклероза и ишемической болезни. При феохромоцитоме возможны нарушение ритма и кардиомиопатия. Диффузный токсический зоб − частая причина фибрилляции предсердий.

В современной медицинской практике электрокардиография остается одним из самых простых, быстрых и доступных методов диагностики. С ее помощью определяют ряд заболеваний на ранних стадиях и предотвращают множество осложнений.

Электрическая ось сердца (ЭОС): суть, норма положения и нарушения

Электрическая ось сердца (ЭОС) - термин, используемый в кардиологии и функциональной диагностике, отражающий электрические процессы, происходящие в сердце.

Направление электрической оси сердца показывает суммарную величину биоэлектрических изменений, протекающих в сердечной мышце при каждом ее сокращении. Сердце - трёхмерный орган, и для того, чтобы рассчитать направление ЭОС, кардиологи представляют грудную клетку в виде системы координат.

Каждый электрод при снятии ЭКГ регистрирует биоэлектрическое возбуждение, происходящее в определённом участке миокарда. Если спроецировать электроды на условную систему координат, то можно рассчитать и угол электрической оси, которая будет расположена там, где электрические процессы наиболее сильны.

Проводящая система сердца и почему она важна для определения ЭОС?

Проводящая система сердца представляет собой участки сердечной мышцы, состоящие из так называемых атипичных мышечных волокон. Эти волокна хорошо иннервированы и обеспечивают синхронное сокращение органа.

Сокращение миокарда начинается с возникновения электрического импульса в синусововом узле (именно поэтому правильный ритм здорового сердца называется синусовым). Из синусового узла импульс электрического возбуждения проходит к предсердно-желудочковому узлу и дальше по пучку Гиса. Этот пучок проходит в межжелудочковой перегородке, где делится на правую, направляющуюся к правому желудочку, и левую ножки. Левая ножка пучка Гиса делится на две ветви, переднюю и заднюю. Передняя ветвь располагается в передних отделах межжелудочковой перегородки, в переднебоковой стенке левого желудочка. Задняя же ветвь левой ножки пучка Гиса располагается в средней и нижней трети межжелудочковой перегородки, заднебоковой и нижней стенке левого желудочка. Можно сказать, что задняя ветвь находиться несколько левее передней.

Проводящая система миокарда - это мощный источник электрических импульсов, значит, в ней раньше всего в сердце происходят электрические изменения, предшествующие сердечному сокращению. При нарушениях в этой системе, электрическая ось сердца может значительно менять своё положение, о чём будет сказано далее.

Варианты положения электрической оси сердца у здоровых людей

Масса сердечной мышцы левого желудочка в норме значительно больше массы правого желудочка. Таким образом, электрические процессы, происходящие в левом желудочке, суммарно сильнее, и ЭОС будет направлена именно на него. Если спроецировать положение сердца на системе координат, то левый желудочек окажется в области +30 + 70 градусов. Это и будет нормальным положением оси. Однако в зависимости от индивидуальных анатомических особенностей и телосложения положение ЭОС у здоровых людей колеблется от 0 до +90 градусов:
- Так, вертикальным положением будет считаться ЭОС в диапазоне от + 70 до +90 градусов. Такое положение оси сердца встречается у высоких, худых людей - астеников.
- Горизонтальное положение ЭОС чаще встречается у невысоких, коренастых людей с широкой грудной клеткой - гиперстеников, и его значение составляет от 0 до + 30 градусов.
Особенности строения для каждого человека очень индивидуальны, практически не встречается чистых астеников или гиперстеников, чаще это промежуточные типы телосложения, поэтому и электрическая ось может иметь промежуточное значение (полугоризонтальная и полувертикальная).

Все пять вариантов положения (нормальное, горизонтальное, полугоризонтальное, вертикальное и полувертикальное) встречаются у здоровых людей и не являются патологией.

Так, в заключении ЭКГ у абсолютно здорового человека может быть сказано: «ЭОС вертикальная, ритм синусовый, ЧСС - 78 в минуту», что является вариантом нормы.

Повороты сердца вокруг продольной оси помогают определить положение органа в пространстве и, в ряде случаев, являются дополнительным параметром при диагностике заболеваний.

Определение «поворот электрической оси сердца вокруг оси» вполне может встречаться в описаниях к электрокардиограммам и не является чем-то опасным.

Когда положение ЭОС может говорить о заболеваниях сердца?

Само по себе положение ЭОС не является диагнозом. Однако существует ряд заболеваний, при которых наблюдается смещение оси сердца. К значительным изменениям положения ЭОС приводят:
Отклонения ЭОС влево

Так, отклонение электрической оси сердца влево может указывать на гипертрофию левого желудочка (ГЛЖ), т.е. увеличение его в размерах, которая также не является самостоятельным заболеванием, но может указывать на перегрузку левого желудочка. Такое состояние зачастую возникает при длительно текущей артериальной гипертензии и связано со значительным сопротивлением сосудов току крови, в результате чего левый желудочек должен сокращаться с большей силой, масса мышц желудочка увеличивается, что приводит к его гипертрофии. Ишемическая болезнь, хроническая сердечная недостаточность, кардиомиопатии также вызывают гипертрофию левого желудочка.

гипертрофические изменения миокарда левого желудочка - наиболее распространенная причина отклонения ЭОС влево

Кроме того, ГЛЖ развивается при поражении клапанного аппарата левого желудочка. К этому состоянию приводит стеноз устья аорты, при котором затруднён выброс крови из левого желудочка, недостаточность аортального клапана, когда часть крови возвращается в левый желудочек, перегружая его объемом.

Эти пороки могут быть как врождёнными, так и приобретёнными. Наиболее часто приобретённые пороки сердца являются следствием перенесённой ревматической лихорадки. Гипертрофия левого желудочка обнаруживается у профессиональных спортсменов. В этом случае необходима консультация спортивного врача высокой квалификации для решения вопроса о возможности продолжения занятий спортом.

Также ЭОС бывает отклонена влево при нарушениях внутрижелудочковой проводимости и различных блокадах сердца. Отклонение эл. оси сердца влево вместе с рядом других ЭКГ-признаков является одним из показателей блокады передней ветви левой ножки пучка Гиса.

Отклонения ЭОС вправо

Смещение электрической оси сердца вправо может указывать на гипертрофию правого желудочка (ГПЖ). Кровь из правого желудочка поступает в лёгкие, где обогащается кислородом. Хронические заболевания органов дыхания, сопровождающиеся легочной гипертензией, такие как бронхиальная астма, хроническая обструктивная болезнь лёгких при длительном течении вызывают гипертрофию. К гипертрофии правого желудочка приводят стеноз легочной артерии и недостаточность трикуспидального клапана. Так же как и в случае с левым желудочком, ГПЖ вызывается ишемической болезнью сердца, хронической сердечной недостаточностью и кардиомиопатиями. Отклонение ЭОС вправо возникает при полной блокаде задней ветви левой ножки пучка Гиса.

Что делать, если на кардиограмме нашли смещение ЭОС?

Ни один из вышеперечисленных диагнозов не может быть выставлен на основании лишь смещения ЭОС. Положение оси служит лишь дополнительным показателем при диагностике того или иного заболевания. При отклонении оси сердца, выходящем за пределы нормальных значений (от 0 до +90 градусов), необходима консультация кардиолога и ряд исследований.

И всё же основной причиной смещения ЭОС является гипертрофия миокарда. Диагноз гипертрофии того или иного отдела сердца может быть выставлен по результатам УЗИ. Любое заболевание, приводящее к смещению оси сердца, сопровождается рядом клинических признаков и требует дополнительного обследования. Настораживать должна ситуация, когда при ранее существовавшем положении ЭОС возникает её резкое отклонение на ЭКГ. В этом случае отклонение скорее всего указывает на возникновение блокады.

Само по себе смещение электрической оси сердца не нуждается в лечении, относится к электрокардиологическим признакам и требует, в первую очередь, выяснения причины возникновения. Определить необходимость лечения сможет только врач-кардиолог.

Основы ЭКГ. Лекция для врачей

ЭКГ с самых азов. В книге собрано огромное количество схем. Вся важная информация для запоминания выделена в отдельные рамки. Материал изложен доступным языком, последовательно. В книге есть дополнительная 11-я глава, посвященная синдрому преждевременного возбуждения желудочков. По мнению врачей, прочитавших книгу, всё предельно понятно, большое количество изображений и схем помогают в понимании ЭКГ.

Содержание книги "ЭКГ под силу каждому"

2. Зубцы, сегменты и интервалы ЭКГ

3. Алгоритм анализа ЭКГ

4. Нарушения ритма сердца: синусовые аритмии, экстрасистолии

5. Нарушения ритма сердца: несинусовые тахикардии и фибрилляции

6. Нарушения проводимости сердца: СА-блокады,

АВ-блокады, внутрипредсердные блокады

7. Нарушения проводимости сердца: блокады ножек пучка Гиса

8. Гипертрофии различных отделов сердца

9. Изменения ЭКГ при инфарктах

10. ЭКГ при различных локализациях инфаркта миокарда

11. Синдром преждевременного возбуждения желудочков

Купить книги по кардиологии

Большой атлас ЭКГ. Профессиональная фразеология и стилистика ЭКГ-заключений - Ярцев С. С.

300 часто встречаемых электрокардиограмм. Предназначено для практического закрепления теоретических знаний, полученных из учебников и учебных пособий по электрокардиографии, а также может с успехом использоваться в процессе обучения. Этому, несомненно, способствует включение во второе издание списка электрокардиографических диагнозов, с помощью которого можно легко найти электрокардиограммы по любой интересующей теме, что, безусловно, повышает эффективность его использования. Для более продуктивной работы с атласом в раздел «Приложение» включен краткий справочник-«шпаргалка» ЭКГ.

Анализ ЭКГ. Приложение к Методическому пособию по электрокардиографии (в помощь медицинской сестре) - Сизенцева Г. П.

Представлена схема последовательности анализа электрокардиограммы, позволяющая медицинской сестре быстро расшифровать ЭКГ и провести ее правильную оценку как в случае нормы, так и при наличии патологических изменений. При этом предполагается предварительное изучение и усвоение материала

Атлас по электрокардиографии. Приложение к Методическому пособию по электрокардиографии (в помощь медицинской сестре) - Г. П. Сизенцева

Представленные в Атласе 59 электрокардиограмм служат иллюстрациями к изложенному в пособии теоретическому материалу. Электрокардиограммы сгруппированы соответственно разделам пособия, имеющим на них ссылки, и предназначены помочь медсестре закрепить теоретические знания.

Книга по ЭКГ от Щучко и две линейки по ЭКГ. Набор ЭКГ по акции со скидкой.

ЭКГ с самых азов. В книге собрано огромное количество схем. Информационно-справочная линейка ЭКГ-параметров предназначена для ускорения и облегчения анализа электрокардиограмм,

Наглядная ЭКГ. Учебное пособие - Давей П.

В пособии изложены основы электрокардиографии, описано применение ЭКГ при диагностике и лечении заболеваний, представлено большое количество ЭКГ с полной интерпретацией, объяснены ограничения метода, подробно рассказано о тахи- и брадиаритмиях, электрокардиостимуляции.

Основы ЭКГ - Джон Хэмптон

Простой для усвоения форме даны основы электрокардиографии, позволяющие читателю за короткий срок самостоятельно освоить и начать использовать данный метод исследования. Для студентов, врачей-стажеров, терапевтов, кардиологов, а также врачей других специальностей, желающих быстро приобрести или освежить знания по ЭКГ.

Электрокардиограмма: основы дифференциальной диагностики - Дощицин В. Л.

Изложены вопросы дифференциальной диагностики при различных изменениях ЭКГ. Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Р, интервала P-Q, морфологии комплекса QRS, сегмента ST, зубца Т, интервала Q-T. Книга содержит большой иллюстративный материал

Алгоритм ЭКГ-диагностики - С. И. Баргер

Книга учит умению "читать" электрокардиограммы. Синусовая брадикардия. Синусовая тахикардия. Синусовая аритмия. Предсердные ритмы. Миграция ритма по предсердиям. Атриовентрикулярный ритм. Идиовентрикулярный ритм. Фибрилляция и трепетание предсердий. Пароксизмальные тахикардии. Суправентрикулярная (наджелудочковая) пароксизмальная тахикардия. Желудочковая пароксизмальная тахикардия.

Интерпретация ЭКГ: алгоритмы и векторный анализ - С. И. Баргер

Cовременные сведения об электрофизиологии проводящей системы сердца. Алгоритмы помогают дифференцировать патологические состояния, схемы векторного анализа и лестничные схемы Льюиса способствуют пониманию материала.

Кардиоатлас. Клинические случаи острого коронарного синдрома - Б. И. Миленькин

Атлас представляет собой наглядное пособие, структура которого включает теоретическую часть, а также клинические случаи с коротким анамнезом пациента, изображением электрокардиограммы (ЭКГ) с комментариями, данными коронарографии (КАГ), результатом лечения и его обоснованием. К книге прилагаются отдельным изданием ситуационные задачи, с помощью которых можно проверить себя и осуществить самоконтроль по разобранным в атласе клиническим случаям.

Атлас электрокардиограмм с унифицированными заключениями - Домницкая Т. М.

Представлены электрокардиографические изменения по всем основным синдромам, приведен анализ нарушений ритма и проводимости, гипертрофий различных отделов сердца, инфаркта миокарда и др. Четко сформулированы электрокардиографические заключения и их синонимы, конкретно приведены электрокардиографические критерии различных вариантов патологии сердца.

ЭКГ-линейка пластиковая, раздвижная, износоустойчивая, высокой прочности предназначена для расшифровки электрокардиограммы, снятой со скоростью 50 или 25 мм/с. Шкала ЭКГ линейки с пластиковой защитой от стирания при ежедневной многочасовой измерительной работе в кабинетах ЭКГ и кардиологических бригадах скорой помощи.

ЭКГ линейка Щучко измерительная для расшифровки электрокардиограммы

ЭКГ линейка Щучко предназначена для ускорения и облегчения анализа электрокардиограмм. Для оценки центральной гемодинамики, признаков острого инфаркта миокарда (ОИМ). Содержит справочно-нормативные данные по электрокардиографии.

ЭКГ линейка пластиковая прозрачная измерительная для расшифровки электрокардиограммы

Берется разница длины зубцов R и S в I и III отведении. Разница в I отведении откладывается от центра треугольника на линии от +180° до 0° с сохранением знака. Разница длины от зубцов R и S в III отведении откладывается от центра треугольника на линии угла от +120° до -60° с сохранением знака.

ЭКГ линейка деревянная для расшифровки электрокардиограммы

Шкала частоты сокращений сердца синхронна со шкалой Q-T-интервалов при скорости 50 мм/с. Число сердечных сокращений соответствует двум интервалам R-R.

Тахиаритмии и брадиаритмии: диагностика и лечение - Струтынский А. В.

Диагностика и современное лечению двух основных групп нарушений сердечного ритма - тахиаритмий и брадиаритмий, принципиально различающихся. Алгоритмы ведения больных с тахиаригмиями и брадиаритмиями с использованием медикаментозных и немедикаментозных методов их коррекции и купирования.

Кардиология: поликлиническая помощь - Вялов С. С., Синопальников В. И.

На одной странице освещается только одна кардиологическая проблема: заболевание, синдром и другая необходимая информация. К каждой теме даны графические пояснения: схемы, рисунки, таблицы. Книга содержит множество наглядного материала. Болезни, синдромы и состояния рассматриваются традиционно: определение, жалобы пациентов, объективные данные, план обследования, дифференциальная диагностика и лечение.

Основные вопросы кардиохирургии - Мурджани Н.

Книга-справочник, изложена весьма лаконично по типу «вопрос—ответы», соответствует международным протоколам- гайдлайнам диагностики и лечения, внятно расшифровывает и клиническую картину заболевания, и ЭКГ, и ЭхоКГ, рентгенконтрастные коронарограммы и компьютерные томограммы. Прекрасно изложены методы терапевтического лечения с дозировками лекарств и их побочными действиями.

ЭКГ в педиатрии - Макаров Л. М.

Критериям стратификации риска внезапной сердечной смерти у детей — турбулентности ритма сердца, AC/DC анализу и другим. ЭКГ юных спортсменов, динамики изменения параметров ЭКГ в ходе нагрузочных проб, ортостатических тестов. Особенности ЭКГ, как при наиболее распространенных в педиатрии кардиоваскулярных и соматических заболеваниях (пороки сердца, болезни миокарда, вегетативные расстройства и другие)

Руководство по практической электрокардиографии - Дощицин В. Л.

Описаны методики регистрации ЭКГ в различных отведениях и модификациях, основы практического анализа, ЭКГ-диагностика ишемической болезни сердца, в том числе острого инфаркта миокарда, нарушений ритма и проводимости сердца, комбинированных аритмий, изменения ЭКГ при гипертрофии миокарда, различных заболеваниях и синдромах. Представлен большой иллюстративный материал

Электрокардиографическая дифференциальная диагностика - Дощицин В. Л.

В книге изложены вопросы дифференциальной диагностики при различных изменениях ЭКГ. Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Р, интервала P-Q, морфологии комплекса QRS, сегмента ST, зубца Т, интервала Q-T. Книга содержит большой иллюстративный материал, выбранный из собственных многолетних наблюдений автора. Приведены примеры анализа сложных ЭКГ.

Атлас ЭКГ. 150 клинических ситуаций - Хэмптон Дж.

Атлас содержит 150 ЭКГ, записанных в самых различных клинических ситуациях. Детально обсуждаются все практические аспекты клинической интерпретации представленных электрокардиограмм и дальнейшее обследование и лечение в зависимости от данных ЭКГ. Каждая ЭКГ снабжена перекрестными ссылками на соответствующие разделы из двух других книг автора по электрокардиографии. Книга помогает быстрому формированию клинического опыта в ЭКГ и кардиологии.

ЭКГ в практике врача - Хэмптон Дж. Р.

подробно описываются варианты нормальной ЭКГ, детально излагается практическое использование электрокардиографии для диагностики и выбора лечения при основных кардиологических синдромах (сердцебиения, синкопальные состояния, боли в грудной клетке, одышка), рассматриваются нагрузочное тестирование, холтеровское мониторирование, а также изменения ЭКГ, не связанные с заболеваниями сердца.

Электрокардиограмма спортсмена: норма, патология и потенциально опасная зона - Макарова Г. Л.

Основные принципы оценки электрокардиограммы у лиц, занимающихся спортом; электрокардиографические признаки заболеваний и патологических состояний кардиологического профиля, которые являются противопоказанием к занятиям спортом и могут стать причиной внезапной сердечной смерти в условиях напряженной мышечной деятельности; подходы к обоснованию алгоритмов дополнительных обследований при пограничных и сложных в плане однозначной интерпретации электрокардиограмм у высококвалифицированных атлетов.

Эхокардиограмма: анализ и интерпретация - Струтынский А. В.

Является оригинальным наглядным справочным руководством по практической эхокардиографии и содержит все необходимые для студента медицинского вуза и практического врача сведения о современных методах ультразвукового исследования сердца, в том числе в одномерном и допплеровском режиме.

Электрокардиография: учебное пособие - Мурашко В. В., Струтынский А. В.

Подробно представлена дифференциальная диагностика всевозможных нарушений ритма и проводимости, оценка различных изменений зубца Л интервала P-Q, морфологии комплекса QRS. сегмента ST. зубца Г, интервала Q Т. Книга содержит большой иллюстративный материал, выбранный из собственных многолетних наблюдений автора. Приведены примеры анализа сложных ЭКГ. Даны сведения о значении дифференциальной ЭКГ-диагностики для определения тактики и методов лечения больных.

Руководство по электрокардиографии - Орлов В. Н.

В руководстве изложены современные представления об электрокардиографии и применение ее в клинической медицине. Происхождение зубцов нормальной ЭКГ и ее изменения трактуются с позиций векторного анализа. Представлены изменения ЭКГ при различных заболеваниях: ишемической болезни сердца, кардиопатиях, мио- и перикардитах, эмболии легочной артерии, пороках сердца, гипертонической болезни, патологии почек, легких, эндокринных желез, нарушениях электролитного обмена и др.

Клиническая интерпретация ЭКГ. Введение в электрокардиографию - Кук-Суп Со

Книга написана доступным языком, в форме, облегчающей усвоение материала, и легко читается, удачно иллюстрирована многочисленными рисунками и схемами. В ней описаны все основные электрокардиографические синдромы, проявляющиеся характерными изменениями ЭКГ, а также нашли отражение новые тенденции и подходы в клинической кардиологии.

ЭКГ под силу каждому книга - А. Щучко

ЭКГ с самых азов. В книге собрано огромное количество схем. Материал изложен доступным языком, последовательно. Алгоритм анализа ЭКГ, Нарушения ритма сердца: синусовые аритмии, экстрасистолии

Читайте также:
