Электромиография - метод регистрации электрической активности мышц в покое и во время сокращения. Неврологи Юсуповской больницы назначают исследование для выявления патологии со стороны мышечной и нервной ткани, а также места соединения мышцы и нерва (нейромышечного синапса). Исследование необходимо для определения причины слабости, паралича или подёргивания мышц верхних конечностей. Электромиография позволяет выявить нарушения со стороны мышц, нервов, которые могут вызывать такие изменения.

В Юсуповской больнице исследование проводится с использованием новейших аппаратов европейских фирм. При выполнении игольчатой электромиографии используются разовые стерильные иглы-электроды, что исключает инфицирование пациента во время выполнения процедуры. Электромиографию выполняют кандидаты медицинских наук, врачи-неврологи, ведущие специалисты в области нейрофизиологии. Они не только интерпретируют результаты исследования, но и дают рекомендации по лечению выявленной патологии.

Показания

Неврологи Юсуповской больницы назначают ЭНМГ нервов верхних конечностей при наличии симптомов расстройства мышц или нервов:

Мышечной боли или судорог;
Покалывания;
Онемения;
Ощутимой слабости в руках;
Непроизвольного подёргивания мышц (тиков).

Результаты электронейромиографии руки помогают диагностировать патологию мышц, локтевого, срединного и лучевого нерва, расстройств, оказывающих влияние на связь между нервами и мышцами.

Подготовка к исследованию

Накануне электромиографии в течение 3-6 дней следует по согласованию с лечащим врачом прекратить приём лекарственных препаратов, которые воздействуют на нервную систему (мышечных релаксантов или антихолинергетиков) и могут повлиять на результаты исследования. Необходимо сообщить врачу-нейрофизиологу о приёме антикоагулянтов и наличии имплантированного искусственного водителя сердечного ритма.

Врачи рекомендуют в течение трёх часов перед исследованием не курить. В течение этого же времени необходимо воздержаться от употребления продуктов, которые содержат кофеин (шоколада, кофе, чая, колы). В день исследование не стоит поднимать тяжести, заниматься спортом и выполнять физическую работу.

Виды электромиографии

ЭНМГ верхних и нижних конечностей - функциональное исследование, принцип которого заключается в регистрации электрического биопотенциала мышц, возникающего при их сокращении или стимуляции с помощью раздражающего фактора. В зависимости от того, как регистрируется биопотенциал, выделяют несколько видов электронейромиографии:

Регистрацию биопотенциала непосредственно в волокнах мышц с помощью введения в них тонких электродов;
Регистрацию потенциалов с поверхности кожи в месте расположения исследуемой мышцы или нерва;
Регистрацию ответного биопотенциала после стимуляции мышц слабым электрическим импульсом, что позволяет определить их реактивность, наличие рефлекторной активности.

Результат исследования выводится в виде графика и записывается на электронные носители или бумажную ленту.

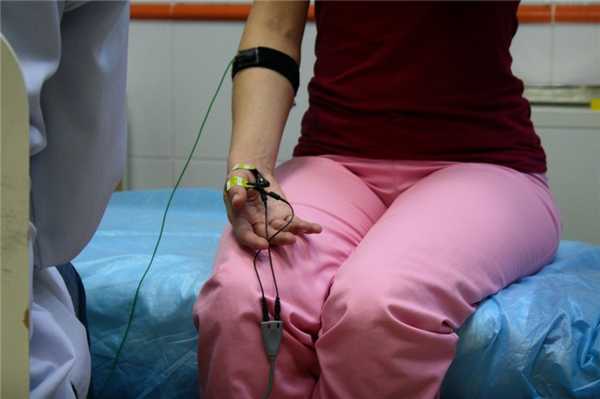

Электромиографическое исследование мышц верхних конечностей производят через электроды, которые улавливают биоэлектрические сигналы. Электроды могут фиксироваться к мышце двумя способами: накожным и игольчатым. При накожном способе пластинчатые электроды накладывают на кожу над исследуемой мышцей. Игольчатые электроды вводят прямо в мышцу.

Игольчатая (локальная) электромиография верхних конечностей является инвазивным методом. Она вызывает у пациента болевые ощущения во время введения электрода в мышцу. Данная методика более информативна, чем накожная. Она даёт представление о состоянии и иннервации отдельных мышечных волокон, количестве и структуре двигательных единиц. При применении накожной (глобальной) электромиографии нейрофизиолог оценивает общую характеристику мышц.

Методика проведения

При проведении электромиографии пациент лежит или сидит в кресле в удобном положении. Наружные электроды фиксируют коже. При проведении игольчатой электромиографии кожу пациента в месте установки игольчатого электрода дезинфицируют, затем нейрофизиолог вводит иглу в мышцу. Электроды подсоединяет к электромиографу. Аппарат регистрирует биоэлектрические сигналы, которые исходят от мышцы или отдельных мышечных волокон. Информация преобразуется в график с зубцами и волнами. Он напоминает электрокардиограмму. В таком виде график записывается на ленту миографа или выводится на монитор компьютера и распечатывается.

Вначале электромиографию выполняют в состоянии покоя. Врач просит пациента принять удобное положение, расслабиться и не двигаться. При этом можно выявить спонтанную мышечную активность, которая свидетельствует о наличии нарушений. Затем осуществляют электромиографию в период медленного произвольного сокращения мышцы и во время её тонического напряжения.

В ходе электромиографии накожные электроды накладываются на различные мышцы, а игольчатые электроды устанавливаются в различные участки одной и той же мышцы верхней конечности. Продолжительность электромиографии варьирует от 30 до 60 минут. Она зависит от целей и объёмов исследования. Электромиографию можно проводить после электронейромиографии, дополнять транскраниальной магнитной стимуляцией, исследованием вызванных потенциалов.

Результаты

Во время фазы отдыха в норме мышца неактивна. Если пациент медленно сокращает мышцу, возникает ответ сначала от одной, а затем большего количества двигательных единиц. Двигательная единица - это понятие, которое включает в себя нейрон переднего рога спинного мозга с двигательным аксоном и различное количество мышечных волокон, которые он иннервирует. Сначала ответ отражается в виде прогрессирующего нарастания количества, а затем и увеличения амплитуды потенциала действия двигательных единиц с узнаваемой структурой колебаний потенциала.

При полной вовлеченности мышцы в процесс возникает «белый шум». В этот момент общая активность большого числа двигательных единиц настолько выраженная, что и пики на мониторе, и шум в колонках частично совмещаются, создавая «интерференционную картину». Мышцы верхней конечности в расслабленном состоянии при заболеваниях нервной системы могут не иметь потенциала покоя. Это проявляется активностью во время введения игольчатого электрода. При этом возникают изменения, которые характерны для активной денервации. Их называют потенциалами фибрилляции и позитивными острыми волнами на осциллограмме, которые спонтанно образуются денервированными мышечными волокнами. Это признак полного или частичного повреждения нерва. Такие изменения возникают через 7-12 дней после разрыва аксонов.

При ущемлении корешка спинномозгового нерва в денервированной мышце верхней конечности число активных двигательных единиц уменьшается пропорционально количеству повреждённых аксонов. При выполнении электромиографии вместо «белого шума», который говорит о полной вовлеченности всех двигательных единиц, регистрируется картина снижения мышечных потенциалов. При заболеваниях мышц верхней конечности могут регистрироваться все вышеперечисленные изменения, но график потенциалов действия отличается. Полная интерференционная картина возникает при меньшей силе активного мышечного сокращения. При хронической нейропатии с повторным прорастанием оставшихся жизнеспособными нервных волокон образуются удлинённые реиннервированные двигательные единицы, которые характеризуются многофазным профилем или профилем с повышенной амплитудой потенциала.

Игольчатая электромиография

При игольчатой электромиографии регистрируется активность первой дорзальной межкостной мышцы (локтевой нерв) в ответ на сопротивление во время произвольного мышечного сокращения. Могут иметь место следующие нейрофизиологические признаки нейропатических расстройств:

Сниженные чувствительные и двигательные потенциалы - говорят о нефункционирующих нервах;
Отсутствие чувствительного ответа - отражает нарушение дальше межпозвонкового отверстия (в сплетении);
Неизменный чувствительный ответ при гиперстезии конечности говорит о патологических изменениях выше межпозвонкового отверстия (пролапсе диска);
Блок проведения - наличие дистального двигательного ответа с локальным блоком проведения указывает на нейропраксическое обратимое повреждение.

Денервационные изменения на электромиограмме более чем через 10 дней после травмы верхней конечности подтверждают существенное повреждение нерва и потерю им проведения двигательных импульсов. Наличие любого количества произвольно функционирующих двигательных единиц в слабой руке свидетельствуют о возможности восстановления.

Что исследуют

С помощью электронейромиографии проводится исследование всех крупных нервов и мышц верхних конечностей. Процедуру выполняют по единой методике, но электроды прикладывают или вводят в разные точки. При исследовании верхних конечностей выполняют ЭНМГ лучевого, срединного и локтевого нерва, плечевого сплетения. Оно образуется нервными волокнами, которые выходят из шейного отдела спинного мозга и собираются вместе.

Плечевое сплетение расположено в области ключицы и в нижней части шеи. Для его исследования применяют стимуляционную ЭНМГ. Регистрирующий электрод накладывают на мышцу верхней конечности. С помощью другого электрода производят стимуляцию определённых зон плечевого сплетения. Нейрофизиолог оценивает состояние тех или иных участков сплетения по характеру мышечного ответа. Процедура может занимать до полутора часов. Это обусловлено большим количеством точек стимуляции, которые нужно диагностировать.

Локтевой нерв образуется из волокон плечевого сплетения. Он проходит через локтевой сустав и предплечье, переходит на ладонь, иннервирует мышцы, которые сгибают пальцы и запястье. Для ЭНМГ лучевого нерва нейрофизиолог накладывает регистрирующие электроды на область кисти, запястья или предплечья, а стимулирующий электрод - на различные участки внутренней поверхности предплечья, в месте его проекции.

Из плечевого сплетения образуется срединный нерв. Он проходит по передней поверхности предплечья и переходит на ладонную поверхность кисти, иннервирует мышцы-сгибатели пальцев руки и мышцы-сгибатели в области предплечья. Для того чтобы провести исследования срединного нерва с помощью стимуляционной ЭНМГ врач накладывает регистрирующие электроды на ладонную поверхность кисти, а стимулирующие прикладывает к передней поверхности предплечья, локтевой области и запястья. При выполнении игольчатой ЭНМГ руки электроды вводят в мышцы кисти, расположенные со стороны первого пальца, или мышцы передней поверхности предплечья.

В толще предплечья проходит лучевой нерв. Он иннервирует мышцы-разгибатели пальцев и запястья. Для проведения электронейромиографии лучевого нерва нейрофизиолог накладывает регистрирующие электроды на тыльную поверхность кисти, а стимулирующие - на различные точки в области заднебоковой поверхности предплечья. После каждой стимуляции исследователь с помощью рулетки или линейки как можно точнее замеряет расстояние между регистрирующим и стимулирующим электродами и вносит полученные данные в компьютер.

Расшифровка

Диагностика тех или иных нервов верхней конечности, интерпретация электрофизиологических данных зависит от клинической картины и предварительного диагноза. Подтвердить или опровергнуть клинический диагноз могут соответствующие исследования проводимости конкретного нерва и электромиография.

Врачи Юсуповской больницы не проводят обследование всех нервов без диагностического плана, поскольку это бесполезно. При наличии специфических корешковых синдромов при исследовании нервной проводимости и электромиографии нейрофизиологи фокусируются на конкретной анатомической области, а полученные результаты сравнивают с данными нервных корешков другой области, а также с противоположной стороной. У пациента со сниженной мышечной силой и парестезией верхней конечности в области иннервации лучевого нерва вследствие пролапса пятого и шестого шейного межпозвонкового диска выполняют следующие исследования:

Двигательного и чувствительного потенциалов срединного нерва в области канала запястья;
Чувствительного потенциала лучевого нерва в проекции запястья;
Электромиографию мышц верхней конечности, которые иннервируются шестым шейным сегментом спинного мозга (двуглавой мышцы плеча и плечелучевой мышцы).

Результаты исследований сравнивают с мышцами интактного седьмого шейного сегмента общего разгибателя пальцев и трехглавой мышцы плеча. При мононейропатии или плексопатии нейрофизиологи Юсуповской больницы выполняют сравнительный анализ проводящей способности (амплитуду и скорость проведения) нервов на обеих верхних конечностях.

При локальном ущемлении нерва уменьшается амплитуда при проксимальной стимуляции по сравнению с дистальной. Это проявляется значительным замедлением проведения или блоком проводимости. При парезе кисти, связанном с компрессией корешка седьмого шейного сегмента спинного мозга, двигательные потенциалы лучевого нерва могут быть уменьшенными или отсутствовать, по данным электромиографии верхней конечности регистрируется массивная денервация, но чувствительные потенциалы лучевого нерва сохраняются и остаются нормальными.

Для того чтобы пройти электромиографию верхней конечности по доступной цене, записывайтесь на приём к нейрофизиологу, позвонив по телефону Юсуповской больницы. Специалисты контакт-центра предложат удобное вам время. После исследования вы получите консультацию ведущего невролога-нейрофизиолога, кандидата медицинских наук.

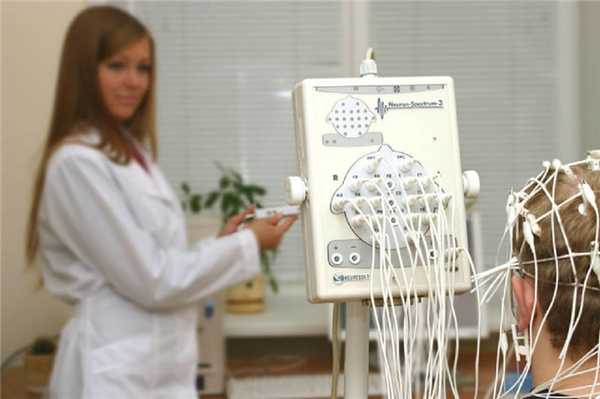

Определение ирритативных изменений на ЭЭГ в Юсуповской больнице

Ирритативные изменения на ЭЭГ - это форма общих нарушений биопотенциалов. Они чаще наблюдаются при менингососудистых новообразованиях, которые интимно связаны с сосудами оболочками головного мозга. Для регистрации электрической активности мозга нейрофизиологи Юсуповской больницы выполняют ЭЭГ с помощью новейшей аппаратуры мировых производителей.

Расшифровку результатов исследования проводят кандидаты медицинских наук. Ведущие специалисты в области неврологии и нейрофизиологии анализируют данные ЭЭГ с помощью компьютерной программы. При наличии изменений ЭЭГ, которые могут трактоваться неоднозначно, на заседании экспертного совета профессора и врачи высшей категории обсуждают результаты исследования, коллегиально принимают решение в отношении диагноза и тактики лечения пациента.

Ирритативные изменения на ЭЭГ

При наличии ирригативных изменений на фоне дезорганизации альфа-ритма с заострённой формой и неравномерной амплитудой альфа-колебаний в 2—3 раза увеличивается вольтаж бета-колебаний. Патологические изменения могут проявляться в сочетании с диффузной эпилептоидной активностью. У некоторых пациентов устойчиво регистрируются острые волны на ЭЭГ, которые совпадают с ритмом электрокардиограммы. Совокупность данных изменений ЭЭГ, выраженных одинаково во всех областях полушарий, отражает ирритативные явления в коре головного мозга. Они обусловлены чрезмерным притоком афферентных импульсов от ангиорецептивных зон и от богато иннервируемых оболочек мозга, которые подвергаются постоянному воздействию со стороны медленно растущей опухоли.

При регистрациях ЭЭГ у таких пациентов в динамике по мере роста новообразования снижается амплитуда частых ритмов, появляются низкоамплитудные дельта-волны, одинаково выраженные во всех областях обоих полушарий мозга. Стадия ирритативных общемозговых нарушений биопотенциалов чаще наблюдается при расположении сосудистых новообразований в сагиттальных, околосагитальных и переднебазальных отделах мозга. В этих участках опухолевые узлы непосредственно связаны с венозным синусом.

При наличии у пациентов, страдающих новообразованиями головного мозга, симптоматической эпилепсии, в ЭЭГ на ранних стадиях болезни также регистрируются ирритативные общемозговые изменения. Они проявляются комбинацией заострённых волн альфа-ритма, увеличенных бета-колебаний и эпилептоидных диффузных потенциалов. На фоне общего нарушения корковой ритмики на ЭЭГ может регистрироваться эпилептогенный фокус в зоне коры, которая подвергается непосредственному воздействию опухоли. Нерезко ирритативный тип ЭЭГ свидетельствует о незначительном поражении структур мозга.

Функции мозговых волн

Мозг является электрохимическим органом. Электрическая активность головного мозга проявляет себя в виде мозговых волн. На ЭГГ регистрируются волны четырёх видов:

бета-волны (наиболее быстрые колебания с большой амплитудой, частота которых находится в диапазоне 15 -40 Гц) генерирует бодрствующий мозг, активно вовлечённый в умственную деятельность;
альфа волны представляет противоположность бета волнам, их амплитуда больше, а частота составляет 9-14 Гц;
у тэта волн, амплитуда ещё больше, а частота составляет 5-8 Гц, их генерирует мозг человека, который почти погрузился в сон;
дельта волны имеют максимальную амплитуду и частоту 1,5-4 Гц.

Если частота тета волн на ЭКГ опускается до нуля, это означает, что произошла гибель головного мозга. Глубокий сон без сновидений характеризуется частотой тета волн 2-3 Гц. Когда человек ложится в кровать и читает несколько минут перед сном, он находится в состоянии «низкое бета». В момент, когда мы откладываем книгу, выключаем свет и закрываем глаза, мозговые колебания последовательно проходят стадии бета, альфа, тэта, и в конечном итоге дельта.

Четыре типа мозговых колебаний являются общими для всех людей, независимо от пола, возраста, национальности, культурной и национальной принадлежности. Результаты ЭЭГ исследования показывают, что хотя в мозговых колебаниях всегда доминирует одна частота, оставшиеся три, в зависимости от уровня активности человека, также всегда присутствуют.

Расшифровка ЭЭГ

Расшифровка электроэнцефалограммы - это процесс её интерпретации с учётом клинических симптомов, которые имеются у пациента. Во время анализа ЭЭГ нейрофизиологи Юсуповской больницы учитывают:

базальный ритм;
уровень симметричности в электрической активности нейронов головного мозга правого и левого полушарий;
активность спайки;
изменения ЭЭГ на фоне функциональных тестов (гипервентиляции, фотостимуляции, открытия и закрытия глаз).

Итоговый диагноз неврологи-нейрофизиологи выставляют только с учётом определённых клинических признаков заболевания, которые беспокоят пациента.

Изменениями альфа-ритма на ЭЭГ являются следующие признаки:

постоянная регистрация альфа-ритма в лобных долях мозга;
нарушение синусоидальности волн;
межполушарная асимметрия выше 30%;
нестабильная частота;
пароксизмальный или аркообразный ритм;
индекс ритма менее 50%;
амплитуда менее 20 мкв или более 90 мкв.

Выраженная межполушарная асимметрия может быть свидетельством опухоли, кисты мозга, инфаркта, инсульта или рубца на месте старого кровоизлияния. Высокая частота и нестабильность альфа-ритма может появиться после черепно-мозговой травмы. Дезорганизованный тип ЭЭГ (нарушение организации альфа-ритма или его полное отсутствие) говорит о приобретённом слабоумии.

У детей о задержке психомоторного развития свидетельствуют:

дезорганизация альфа-ритма;
перемещение фокуса активности из затылочной и теменной области;
повышенная синхронность и амплитуда;
чрезмерный ответ на гипервентиляцию;
слабая короткая реакция активации.

Уменьшение амплитуды альфа-ритма на ЭЭГ, слабая реакция активации, перемещение фокуса активности из области затылка и темени являются признаками психиатрической патологии. Возбудимая психопатия проявляется замедлением частоты альфа-ритма на фоне нормальной синхронности. Для тормозной психопатии характерна десинхронизация ЭЭГ, низкая частота и индекс альфа-ритма. Усиленная синхронность альфа-ритма во всех частях мозга, короткая реакция активации являются признаком неврозов.

У пациентов нейрофизиологи определяют следующие патологические типы бета-ритма:

пароксизмальные разряды;
низкая частота, распространённая по конвекситальной поверхности мозга (прилегающей к лобным, височным, теменным и затылочным костям черепа);
амплитуда более 7 мкв;
нарушение симметрии между полушариями по амплитуде;
синусоидальный вид бета-ритма.

Нарушения бета-ритма на ЭЭГ говорят о патологии головного мозга. Наличие диффузных бета-волн с амплитудой не выше 50-60 мкВ свидетельствует о сотрясении мозга. Короткие веретёна в бета-ритме указывают на энцефалит. Бета-волны частотой 16 - 18 Гц и высокой амплитудой в центральных и передних и отделах мозга являются признаками задержки психомоторного развития ребёнка.

В норме тета-ритм и дельта-ритм могут фиксироваться на ЭЭГ только спящего человека. В состоянии бодрствования такие медленные волны появляются при наличии дистрофических процессов в тканях мозга, которые сочетаются со сдавлением, высоким давлением и заторможенностью. Пароксизмальные тета и дельта волны у пациента в состоянии бодрствования регистрируются при поражении глубоких частей мозга.

Дельта волны с высокой амплитудой являются свидетельством опухоли. Преобладание тета и дельта волн на ЭЭГ с максимальной активностью в области затылка, вспышки двухсторонне-синхронных волн, количество которых увеличивается при гипервентиляции, являются признаком задержки психомоторного развития ребёнка.

Биоэлектрическая активность мозга

Биоэлектрическая активность головного мозга по ЭЭГ является комплексной описательной характеристикой, которая касается ритмов головного мозга. В норме биоэлектрическая активность мозга должна быть синхронной, ритмичной, без очагов пароксизмов. Умеренные изменения ЭЭГ регуляторного характера свидетельствует о наличии участка в ткани мозга, где процессы возбуждения превышают торможение. Данный тип ЭЭГ встречается при мигрени и головных болях. Если врачи не выявляют никаких других нарушений, диффузные изменения в биоэлектрической активности мозга могут быть вариантом нормы.

При умеренных изменениях биоэлектрической активности мозга в сочетании с пароксизмами или очагами патологической активности нейрофизиологи определяют наличие эпилепсии или склонности к судорогам. Сниженная биоэлектрическая активность мозга выявляется при депрессии. Дисфункция средних структур мозга представляет собой неярко выраженное нарушение активности нейронов мозга, которое часто встречается у здоровых людей. Она может свидетельствовать о функциональных сдвигах после стресса.

Диффузная дезорганизация альфа-ритма, активация диэнцефально-стволовых структур мозга на фоне тестов при отсутствии жалоб у пациента является нормой. Очаг патологической активности - свидетельство повышенной возбудимости указанного участка мозга. Его наличие говорит о склонности пациента к судорогам или эпилепсии.

Ирритация различных структур мозга чаще всего связана с нарушением мозгового кровообращения. Пароксизмы говорят об усилении возбуждения и уменьшении торможения. Снижение порога судорожной активности свидетельствует о предрасположенности к судорогам. Наличие эпилептиформной активности является свидетельством повышенной склонности к судорогам.

Нарушение волновой активности головного мозга (появление бета-активности во всех частях мозга, тета волны, дисфункция срединных структур) встречается после травматических повреждений. Регуляторные общемозговые изменения регистрируются на ЭЭГ при гипертонической болезни. Наличие активных разрядов в отдельных частях мозга, которые усиливаются при нагрузках, означает, что в ответ на физическое напряжение у пациента может развиваться реакция в виде потери сознания, нарушения слуха, зрения.

Нарушение синхронности ритмов, уплощение кривой ЭЭГ развивается при патологии сосудов головного мозга. При инсульте регистрируются тета и дельта ритмы. Степень нарушений электроэнцефалограммы полностью соответствует тяжести заболевания и стадии его развития. Появление эпилептоидной активности на фоне травмы головного мозга может привести к развитию эпилепсии в будущем. Значительное замедление альфа-ритма встречается при паркинсонизме. При не резко ирритативном типе ЭЭГ неврологи Юсуповской больницы проводят динамическое наблюдение пациента. Нейрофизиологи выделяют 3 класса нарушений корковой ритмики в зависимости от степени информативности: нарушения ЭЭГ локального характера, нарушения ЭЭГ пароксизмального характера и диффузные нарушения ЭЭГ.

При умеренных изменениях ЭЭГ регуляторного характера врачи коллегиально примут решение о целесообразности медикаментозной терапии. Для лечения пациентов в Юсуповской больнице используют современные препараты, обладающие высокой эффективностью и минимальным спектром побочных эффектов. Сделать ЭЭГ можно, записавшись на приём к неврологу-нейрофизиологу по телефону Юсуповской больницы.

Нейрофизиология

Нейрофизиология - наука, которая занимается изучением принципов нервной деятельности живых организмов. В том числе и высшей, присущей человеку.

Зародилась она в XIX веке, когда ученые начали экспериментальным путем изучать специфику нервных функций животных. И уже к началу 20 века, исследователи пришли к выводу, что мозговая деятельность братьев наших меньших перекликается с человеческой. Как по базовой функциональности, так и по ответным реакциям на воздействия, по особенностям взаимодействия мозга и тела.

Что изучает нейрофизиология?

Сегодня же, нейрофизиологией занимаются крупнейшие научные центры мира. Эта научная сфера считается перспективной, так как позволяет понять, как мы двигаемся, осознаем себя, мыслим. А также в будущем, поможет исправлять проблемы во взаимодействии внутренних систем организма.

Изучая особенности работы мозговой и нервной тканей, отдельное внимание ученые обращают, как их состояние влияет на функции организма человека [1]. В частности - высшие:

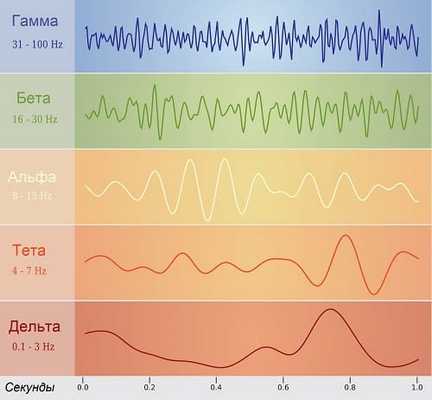

Ритмы при ЭЭГ — обозначение и расшифровка

Ритмы ЭЭГ - это диагностируемые электрические колебания головного мозга. Различные степени бодрствования сопровождаются изменениями частотного спектра сигналов ЭЭГ.

В зависимости от амплитуды, формы волн, топографии, частотного диапазона и типа реакции различают ритмы электроэнцефалографии.

Основные ритмы ЭЭГ обозначают греческими буквами:

ἄλφα (альфа);
βήτα (бета);
γάμμα (гамма);
δέλτα (дельта);
θήτα (тета);
κάππα (каппа);
μυ (мю);
σίγμα (сигма).

Как работает электроэнцефалография?

Передача сигналов в нервной системе человека осуществляется как химическим (с помощью нейротрансмиттеров), так и электрическим (потенциалы действия) путем. Одиночный потенциал действия или мембранное напряжение одного нейрона являются слишком слабыми, чтобы их было возможно уловить не инвазивными методами диагностики. Однако электроды могут улавливать суммирование синхронно действующих потенциалов действия и сделать колебания электрической активности видимыми.

Существует определенная связь между психическим состоянием человека и волнами ЭЭГ. Отклонения или необычные мозговые волны могут указывать на патологию. Анализом и описанием таких волн занимается невролог.

Электроды измеряют активность тех частей коры головного мозга, которые имеют высокую плотность нервных клеток. Однако ЭЭГ измеряет не только электрический потенциал нервных клеток в головном мозге, но также мышцы головы и кожи. Соответственно, основные ритмы ЭЭГ не отражают точную активность нейронов. Ритмы ЭЭГ и их связь с функциональным состоянием мозга является предметом споров в научной среде.

Дельта-ритмы

Тета-волны

Альфа-волны

Нормальный альфа-ритм на ЭЭГ имеет следующие особенности:

Бета-волны

Нормальный бета-ритм ЭЭГ имеет следующие характеристики:

Частота (по определению) более 13 Гц.
Местоположение: диффузное распространение.
Морфология: обычно ритмичная и симметричная.
Амплитуда: диапазон 5-20 мВ.

Реакционная способность: бета-активность усиливается во время первой и второй стадии сна, и уменьшается в глубоких фазах. Центральная бета-активность может быть реактивной к произвольным движениям и проприоцептивным стимулам.

Гамма-волны

Гамма-волна представляет собой сигнал в частотном диапазоне выше 30 Гц. Данный ритм возникает при сильной концентрации внимания, во время учебы или медитации. Недавние исследования показали, возникновение гаммы-ритмов необходимо для интеграции различных стимулов.

Следует отметить, гамма-ритмы не видны на полосе ЭЭГ невооруженным глазом.

Области применения ЭЭГ

выявления эпилептиформных или эпилептических припадков;
диагностики нарушений сна различной этиологии;
выявления морфофункциональных изменений в мозге (опухоли головного мозга или нарушений кровообращения);
выявления заболеваний ЦНС неясной этиологии (энцефалит, повышенное внутричерепное давление и атрофия мозга);
констатации смерти мозга.

Электроэнцефалография является простым инструментом диагностики эпилепсии. Однако незаметная ЭЭГ не исключает эпилепсии, энцефалита или органических заболеваний. Локализованные изменения мозга в настоящее время диагностируются с использованием современных методов визуализации.

Если мозговые волны не могут быть измерены, это называется нулевой ЭЭГ. Нулевая активность означает тотальную смерть мозга. Смерть головного мозга является предпосылкой для удаления органов у мертвого человека и их пересадки.

Электроэнцефалограф утратил свою значимость, когда были разработаны современные методы визуализации, такие как компьютерная или магнитно-резонансная томографии. Данные исследования обычно лучше отражают повреждение мозга. Поскольку электроэнцефалография может проводиться просто и без осложнений, а также особенно полезна для выявления эпилепсии, она по-прежнему используется в клинической практике. ЭЭГ также используется для выявления возрастных нарушений зрелости головного мозга и нарушений ритма сна.

Для более точной диагностики эпилепсии иногда используются дополнительные (провокационные) методы. К ним относят гипервентиляцию, фотостимуляцию и 24-часовую депривацию сна.

Ритмы ЭЭГ

Лечение, стимуляция мозга, а также профилактика нервных заболеваний, в Клинике восстановительной неврологии опираются на изучение биоэлектрической активности мозга.

Современные методы и технологии дают нам возможность проводить диагностические мероприятия, используя показатели электроэнцефалограммы (ЭЭГ) и мультимодальных вызванных потенциалов (ВП). Такие параметры работы ЦНС мы получаем методом регистрации и анализа электромагнитных волн или ритмов мозга.

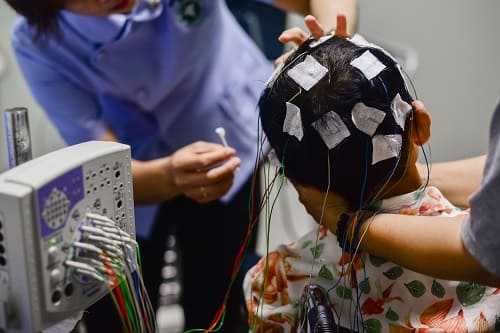

Для записи электроэнцефалограммы на заранее определенные зоны головы накладываются регистрирующие электроды.

Датчики удавливают активность мозга или отдельных его частей и передают сигналы на прибор для записи, визуализации ЭЭГ.

Процедура безболезненная, может проводиться даже грудничкам и младенцам.

Анализируя полученные кривые, врач невролог судит о поражении той или иной части центральной нервной системы, принимает решение о дальнейшем лечении.

Электроэнцефалограмма, которая состоит из волн однотипного периода, называется ритмом. Каждый из них имеет свои характеристики, позволяет выделить тот или иной аспект, в котором необходимо врачебное участие.

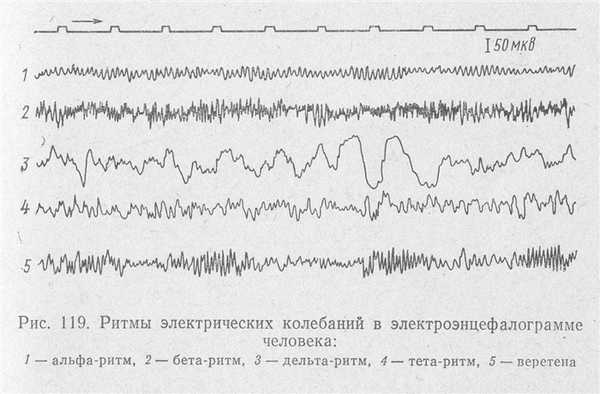

Клинические варианты ЭЭГ

Всего выделяют электроэнцефалограммы шести разновидностей. По ним можно не только отследить, нормально ли развивается ребенок, но и спрогнозировать те или иные проблемы с высшей нервной деятельностью, задержку речевого развития (1).

Первый тип

Именуется альфа-ритмом и имеет частоту от 8 до 13 Гц. регистрируется он по затылочным отведениям в то время, когда глаза пациента закрыты. Как только человек открывает глаза, данный ритм блокируется.

Альфа-ритм ЭЭГ зависит напрямую в своей частоте от генетики и возраста. При этом частота возрастает по мере развития и роста организма:

у ребенка 3-4 месяца от роду, частота составляет 4 Гц;
в 12 месяцев частота составляет 5 Гц;
в 2 года частота составляет от 6 до 7 Гц;
у детей 3 лет, частота составляет 8 Гц;
в 9 лет частота составляет 9 Гц;
к 15 годам частота составляет 10 Гц.

Замедление активности, регистрируемое на ЭЭГ, указывает на проблемы в развитии и даже на некоторые заболевания, например, эпилепсию.

Второй тип

Он же - бета-ритм электроэнцефалограммы. Обладает меньшей амплитудой волн и большей частотой, чем описанный выше альфа-ритм.

С затылочной области регистрация бета-ритма идти не должна. Если он снимается с задних ответвлений, это указывает на проблемы и патологии.

По диффузному усилению бета-активности возможно оценить степень отравления психотропными препаратами.

Третий тип

Этот ритм не реагирует на открытие глаз и может блокироваться при движении конечностями. Есть данные, что мю-ритм связан с аутизмом (2).

Четвёртый тип

Называется лямбда-волны. Как и указанный выше мю-ритм, лямбда-волны не дают возможности врачам определять какие-либо диагностические показатели. И поэтому их используют крайне редко.

Пятый тип

Специфический тета-ритм, как правило, проявляется у детей с трёхнедельного возраста.

Также обнаруживается у подростков и молодых взрослых. Характерно его проявление в состоянии покоя организма.

Шестой тип

Он же дельта-ритм, имеет частоту 0,5 - 3 Гц. Новорождённые дети, груднички до 1 месяца имеют до 60% записей, представленных данным типом ритма. В тоже время к 10 годам допускается не более 10% фоновой записи дельта-ритма. Может чередоваться с альфа-ритмом.

Для опытного невролога, изображение ЭЭГ показывает уровень развития и степень здоровья организма детей, молодых людей. Ритмы способны отразить серьёзные патологии на ранних стадиях их развития (3).

Информативны ритмы мозга и в тех случаях, когда остальные методы диагностики не могут дать положительного результата или, человек пребывает без сознания.

Комментарий профессора Гимранова

Наша Клиника Восстановительной неврологии оснащена современным диагностическим оборудованием. С медаппаратурой работает высокопрофессиональный коллектив специалистов.

Это даёт гарантию того, что в случае необходимости проведения исследования, его результаты будут точными и исчерпывающими. А точная диагностика - залог дальнейшего успешного лечения.

Обращайтесь в нашу клинику, чтоб проконсультироваться и сделать электроэнцефалографию. Мы обязательно поможем вам и вашим детям в борьбе с болезнями, расстройствами нервной системы. Своевременно выявим проблемы, поможем их преодолеть.

Литературные источники

Meng, Xiangyun et al. “The development of brain rhythms at rest and its impact on vocabulary acquisition.” Developmental science, e13157. 14 Jul. 2021.
Aaronson, Benjamin et al. “The Early Start Denver Model Intervention and Mu Rhythm Attenuation in Autism Spectrum Disorders.” Journal of autism and developmental disorders, 10.1007/s10803-021-05190-7. 26 Jul. 2021.
Rajan, Vinaya et al. “Memory binding and theta EEG during middle childhood.” Developmental psychobiology, 10.1002/dev.22124. 6 May. 2021, doi:10.1002/dev.22124
