Холтеровское мониторирование электрокардиограммы - это неинвазивная диагностическая процедура, проводимая с целью оценки сердечных функций, а именно автоматизма, проводимости, возбудимости и рефрактерности.

Метод надежно закрепился в практике терапевтов, семейных врачей и кардиологов. Во многих случаях без него не представляется возможной качественная диагностика аритмий и контроль эффективности проведенной терапии.

Наиболее часто назначают холтеровское исследование в поликлинике, так как процедура не требует круглосуточного наблюдения врача.

Что такое холтер

Это метод непрерывной регистрации ЭКГ во время обычной ежедневной активности с записью результатов на карту памяти и дальнейшим анализом полученных данных.

Основная идея амбулаторной электрокардиографии заключается в увеличении длительности и возможности записи ЭКГ в естественном окружении для пациента, что подразумевает повышение диагностической значимости и чувствительности метода к нарушениям ритма и проводимости сердца.

В отличие от кратковременной регистрации ЭКГ стандартным кардиографом длительный кардиомониторинг по Холтеру помогает:

  1. Оценить связь между возникновением аритмий и клиническими симптомами, в том числе синкопальными состояниями.
  2. Выявить проходящие нарушения сердечного ритма у пациентов с соответствующими клиническими симптомами.
  3. Зарегистрировать моменты появления и прекращения пароксизмов, что позволяет обозначить механизм возникновения аритмий и провести дифференциальную диагностику.
  4. Сделать количественную и качественную оценку аритмий, необходимую для стратификации риска (определение пациента в ту или иную группу, учитывая вероятность возникновения осложнений).
  5. Установить зависимость возникновения аритмий от дефицита венечного кровотока.
  6. Проверить эффективность и безопасность лекарственной терапии аритмий.

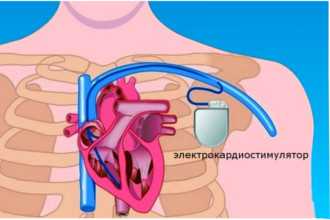

  7. Дать оценку функционированию имплантированных приборов (электрокардиостимуляторов, кардиовертеров-дефибрилляторов).

Механизм работы

Результатом новейших разработок стало появление на рынке аппаратов с полифункциональным мониторингом, которые помимо ЭКГ регистрируют уровень артериального давления и другие физиологические параметры.

Механизм работы суточных кардиомониторов идентичен аппарату ЭКГ. На теле пациента фиксируют датчики, с помощью которых происходит непрерывное (или эпизодическое при многодневном фрагментарном мониторинге событий) записывание электрической деятельности миокарда. Через провода показатели передаются на регистратор с картой памяти. В новейших моделях предусмотрена функция передачи данных в режиме онлайн.

Как устроен прибор и какие его виды бывают

Прибор для Холтер-мониторинга сердца обеспечивает:

Большинство современных систем суточного мониторинга ЭКГ состоят из:

  1. Регистрирующего устройства:
    • Электродов (датчиков, прикрепляемых на поверхность тела).
    • Соединительных проводов.
    • Главного кабеля.
    • Прижимающего сигнализатора.
    • Регистратора.
  2. Анализирующей части. Программного обеспечения, которое выполняет системный анализ записанных данных.

Регистратор фиксируют к телу исследуемого на весь период мониторинга. Прибор питается энергией от аккумулятора или батареек. Показатели обычно записываются на съемный носитель информации (флеш-карту).

На корпусе большинства регистраторов есть кнопка «маркер события», на которую пациент нажимает при появлении определенных симптомов.

Для удобства и сохранения результатов исследования считывающая часть прибора переносит и превращает информацию, которая содержится на съемном носителе, на анализирующий элемент (компьютер со специальными программами для расшифровки и характеристики сигнала ЭКГ).

Непрерывный контакт регистратора с туловищем больного обеспечивается с помощью одноразовых самоклеящихся электродов, состоящих из сплавов серебра с хлором.

Сравнительная характеристика приборов для амбулаторного мониторинга кардиограммы:

  • прост в использовании;
  • точный подсчет показателей.
  • анализ ретроспективный;
  • ограниченное время регистрации ЭКГ;
  • необходимость ведения дневника пациентом.
  • прост в использовании.
  • электроды крепят на кожу;
  • часто возникает повреждение системы;
  • аппарат не активизируется автоматически.
  • прост в использовании.
  • кожные электроды.
  • длительный период наблюдения;
  • нет кожных датчиков.
  • инвазивный метод.
  • возможность длительного наблюдения;
  • нет кожных электродов;
  • фиксация дисфункций пейсмейкера (искусственного водителя ритма).
  • инвазивный метод;
  • ограниченное использование;
  • неполный объем информации;
  • морфология электродов.
  • длительное наблюдение;
  • регистрация в реальном времени.
  • высокая стоимость метода;
  • необходимость нахождения в стационаре.
  • длительное наблюдение;
  • ЭКГ в реальном времени;
  • нет ограничений относительно активности пациента.
  • кожные электроды;
  • параллельная валидация данных;
  • необходима мобильная связь.

Существуют и кардиореспираторные системы, в которые дополнительно к ЭКГ вмонтированы датчики мониторинга дыхания, кислорода в крови, движений пациента. Такое исследование зачастую проводят во время сна, расшифровывает результаты сомнолог.

Основные производители и их особенности

Лидеры по производству кардиомониторов - Великобритания, Германия и Чехия. В России также работают несколько фирм, предлагающих мониторы Холтера с меньшей стоимостью.

Цена прибора зависит от набора дополнительных функций, удобства в использовании, емкости аккумулятора и карты памяти, а также длительности беспрерывной работы, возможности онлайн-передачи показателей и программного обеспечения для расшифровки данных.

Как известно, у некоторых пациентов эпизоды аритмии случаются редко и зарегистрировать их во время Холтера невозможно. С этой целью была разработана кардиотехника для фрагментарного мониторирования ЭКГ. Так называемые «регистраторы событий» записывают короткий эпизод ЭКГ после активации прибора пациентом, у которого на тот моменты возникли симптомы. По окончании записи данные сохраняются в памяти и пересылаются доктору с помощью телефона.

Сравнение новейших аппаратов суточного мониторинга ЭКГ:

  • нет проводов;
  • непрерывная запись трое суток;
  • большой объем памяти;
  • дистанционный анализ ЭКГ;
  • применение у спортсменов и беременных.
  • низшая стоимость;
  • регистрация ЭКГ в 3 и 12 отведениях.
  • непрерывная запись 48 часов;
  • простое управление;
  • устойчивость к влаге;
  • прочный шлейф.
  • точный сигнал;
  • многоуровневый график ЭКГ;
  • встроенный монитор активности пациента.
  • мониторинг показателей 48 часов;
  • голосовая запись для регистрации событий.
  • отслеживание реопневмограммы;
  • констатация положения тела, двигательной активности;
  • беспроводной интерфейс.

Показания к суточному мониторированию ЭКГ

Непрерывный мониторинг ЭКГ на протяжении суток помогает выявить закономерность возникновения аритмий, их специфику, дополнительные феномены, развивающиеся при возобновлении нормального ЧСС. Это позволяет определиться с тактикой лечения.

Суточное мониторирование ЭКГ по Холтеру показано при:

  1. Жалобах, указывающих на аритмии (сердцебиение, перебои, замирание, потеря сознания, головокружение, боли за грудиной).
  2. Стратификации риска проявления жизнеугрожающих аритмий у пациентов без характерных признаков патологии, но с:
    • Гипертрофической кардиомиопатией.
    • Недавно перенесенным острым коронарным синдромом, осложненным недостаточностью кровообращения или аритмией.
    • Синдромом удлиненного Q-T.
  3. Верификации диагноза аритмии у больных со скрытым течением заболевания.
  4. Необходимости проверки эффективности подобранных антиаритмических препаратов.
  5. Оценке функционального состояния, имплантированного кардиоприбора:
    • У больных с жалобами на перебои в сердце.
    • При индивидуальных настройках прибора.
  6. Оценке недостаточности кровоснабжения миокарда при подозрении на:
    • Стенокардию Принцметала.
    • Острый коронарный синдром.
    • Неэффективность медикаментозной терапии ИБС.
  7. Для характеристики лабильности сердечного ритма у больных с сахарным диабетом и ночным апноэ, перенесших острый коронарный синдром, который осложнен сердечной недостаточностью, а также с целью определения нарушений вегетативной иннервации.
  8. Отслеживании 24-часовой динамики интервала Q-T при подозрении на синдром удлиненного Q-T.

Наиболее распространенное показание к Холтеру - симптомы, указывающие на аритмию:

  • рецидивирующее частое сердцебиение;
  • головокружение;
  • обморочные состояния неизвестного происхождения;
  • периодический дискомфорт в грудной клетке, одышка, слабость.

Суточный мониторинг сердца по Холтеру не имеет абсолютных противопоказаний.

Правила выполнения обследования

Перед началом исследования пациент знакомится с информацией:

  • датой и временем следующего визита для снятия прибора;
  • правилами ведения записей в дневнике;
  • случаями использования кнопочного анализатора;
  • запрещением купания, использования постельного белья с электроподогревом;
  • запретом на самостоятельную настройку регистратора;
  • постоянным контролем за положением и контактом датчиков, проводов и своевременного восстановления нормальной работы прибора.

Если на коже исследуемого в местах планового наложения датчиков есть чрезмерное оволосение, от него необходимо избавится. Затем кожный покров обрабатывают изопропанолом или ацетоном и протирают специальной губкой либо абразивной пастой для полного обезжиривания. Это снижает сопротивление кожи, что улучшает качество записи и препятствует отставанию электрода при двигательной активности. После приклеивания датчиков проверяют их сопротивление (не более 8 кОм).

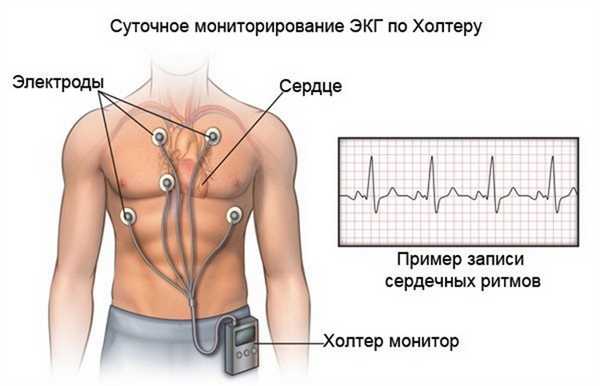

Места наложений электродов

Электроды соединяют с регистрирующим устройством при помощи проводов длиной 85-95 см. Затем фиксируют на коже пациента пластырем, закручивая в петлю (лучшая амортизация при движениях). В жаркий период года датчики закрепляют двойным количеством пластыря. На время сна исследуемый надевает тесное белье.

Датчики обычно накладывают на участки тела с малым объемом мускулатуры, чтоб избежать артефактов и искажения сигналов во время активных движений.

После установки аппарата делают функциональную пробу для определения надежности контакта датчиков с кожей. Для этого на монитор компьютера выводят запись ЭКГ, в то время, когда пациент меняет положение туловища в пространстве.

Затем в регистрирующий прибор вставляют источник питания, который помещают в футляр и крепят на пояс.

Ведение дневника пациента

На период проведения суточного мониторинга ЭКГ по Холтеру больной обязан вести дневник, где нужно подробно заполнять необходимые графы.

Этот документ состоит из двух половин:

  1. Часть А, где пациент указывает:
    • Тип активности (сон, прогулка, физическая работа, управление авто, стресс).
    • Признаки патологии (боли, биение сердца, одышка, сдавливание в груди, головокружение, внезапная слабость).
    • Время употребления лекарств (название и доза).
    • Часы начала и окончания активности и жалоб (от - до).
Время Род занятий Признаки заболевания
10:00-12:00 Прогулка в парке Боли за грудиной
  1. Часть Б (пациент заполняет только при болях за грудиной):
    • Характер (тупая, давящая, колющая).
    • Время появления (отдых, работа, стресс, сон).
    • Интенсивность болевых ощущений снижается самостоятельно (когда), после прекращения нагрузки, приема нитратов.

    Дополнительно на макете туловища больной указывает локализацию болевых ощущений.

    Расшифровка результатов и заключение

    В выводах Холтеровского исследования указывают:

    1. Условия обследования (стационар или амбулаторно).
    2. Использованные отведения
    3. Параметры синусового ритма.
    4. Количественную и качественную характеристику обнаруженной патологии (сколько раз возникали и как долго длились эпизоды).
    5. Описание нарушений реполяризации в миокарде.
    6. Фрагменты максимальной элевации и депрессии сегмента S-T.
    7. Уточнение взаимосвязи аритмических и ишемических явлений с предъявленными жалобами.

    Программное обеспечение на компьютере расшифровывает ЭКГ и проводит учет:

    • суммы записанных за период исследования комплексов QRS;
    • участков самого быстрого и медленного ЧСС с точным временем его регистрации;
    • количества возникновения тахи- и брадикардии;
    • числа экстрасистол, их доли на 1000 сердечных циклов;
    • эпизоды желудочковых аритмий.

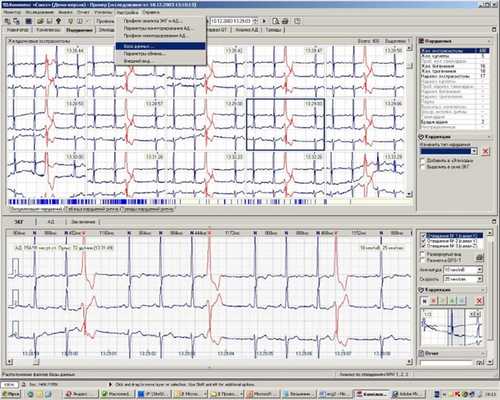

    Расшифровка Холтер-ЭКГ на компьютере

    Иногда доктор выдает расширенный протокол, в котором дополнительно описывает:

    1. Подробный разбор нарушений сердечной деятельности.
    2. Анализ интервала Q-T, изменчивости ритма.
    3. Функциональное состояние имплантированных кардиостимуляторов.
    4. Графики почасовой вариабельности ЧСС, сегмента S-T, изменений сегмента Q-T за время исследования.

    Таблица. Элементы кардиологического заключения суточного мониторинга ЭКГ.

    • синусовый, трепетание, мерцание предсердий;
    • ритм идентичный на протяжении исследования или изменяется со временем;
    • особенности сбоев ритма (днем, ночью, на фоне тахи- или брадикардии);
    • циркадный профиль ритма и его отличия;
    • ЧСС - максимальная, минимальная, связь с физической нагрузкой;
    • наличие и характеристика суправентрикулярных экстрасистол.
    • количественная и качественная оценка;
    • морфология комплексов.
    • суправентрикулярные;
    • желудочковые.
    • длительность, происхождение, количество;
    • блокады (уровень, степень и тип).
    • есть или нет.
    • оценка изменений;
    • специфичность для ишемии;
    • количество и длительность эпизодов.
    • изменения, отмеченные в дневнике пациента;
    • ЭКГ-субстрат при возникновении симптомов.
    • физическая активность пациента;
    • техническая оценка качества записи;
    • общие комментарии.

    После основной части заключения доктор наводит примеры, которые иллюстративно характеризуют нарушения сердечного ритма и реполяризации. Длительность этих фрагментов 7-10 секунд.

    В отдельных случаях суточное исследование распечатывают в полном объеме на листах по 30 минут записи каждый.

    Существует также отдельное направление в долгом мониторинге ЭКГ - количественная оценка вариабельности сердечного ритма (ВСР), отклонений сегмента S-T, оценивание функции электрокардиостимулятора, длительности и колебаний интервала Q-T.

    Выводы

    Очевидно, что Холтер - далеко не единственный возможный метод диагностики аритмий. Во многих случаях достаточно записать ЭКГ в 12 отведениях или сделать краткосрочный мониторинг. И наоборот - у некоторых пациентов длительность исследования при Холтере недостаточна из-за редких эпизодов возникновения клинических симптомов. Поэтому требуется долгий фрагментарный мониторинг ЭКГ, либо более агрессивные методы диагностики (нагрузочные пробы, чреспищеводная диагностика, коронарография).

    Для подготовки материала использовались следующие источники информации.

    Обязательным компонентом оснащения койки отделения реанимации и интенсивной терапии новорожденных детей является прикроватный полифункциональный кардиомонитор. Несмотря на то, что в неонатальных отделениях используются различные модели кардиомониторов, принцип регистрации ЭКГ во всех моделях является общим. Он базируется на открытии, сделанном более века тому назад г-ном Эйнтховеном. С точки зрения физики, сердце является постоянным генератором электромагнитных волн, которые распространяются через мягкие ткани организма человека к поверхности тела. Прикладывание электродов, связанных с усилителем электромагнитных волн, к различным участкам человеческого тела позволяет регистрировать электромагнитные импульсы, вырабатываемые сердцем в виде так называемой электрокардиограммы (ЭКГ). Знание анатомических особенностей расположения сердца в грудной клетке и строения проводящей системы сердца позволяет интерпретировать ЭКГ с клинической точки зрения.

    Сложность интерпретации ЭКГ у новорожденных детей связана как с особенностями кровообращения ребенка в периоде новорожденности, так и с техническими трудностями, вызванными недостаточным качеством фиксации и электропроводности электродов. Последнее, в свою очередь, связано с качеством материалов, из которых изготавливаются электроды.

    Фирма «Unomedical» производит большой ассортимент электродов как для кратковременной регистрации, так и непрерывного мониторинга ЭКГ у детей и взрослых. Электрод для кратковременной регистрации ЭКГ сделан на основе пористого полиэтилена. Его преимущества заключаются в следующем: мягкий материал действует как «амортизатор»; он непроницаем для жидкостей. К его недостаткам следует отнести то, что из-за воздухо- и влагонепроницаемости он может приводить к раздражению кожи.

    Электрод для длительной регистрации ЭКГ сделан на основе микропористой ткани. Его преимущества: сделан из тонкого, гибкого материала, соответствующего кожи пациента. Воздухопроницаем, что уменьшает возможность раздражения кожи. Подходит как для кратковременного, так и длительного использования. К недостаткам можно отнести повышенные дгезивные свойства клеющего слоя.

    Для уменьшения импеданса кожи в электродах «Unomedical» используется два вида геля: влажный (Wet) гель и твердо-водный (Solid/Hydro) гель. Оба типа геля имеют различные характеристики.

    Влажный (Wet) гель обеспечивает влажный контакт. Состоит из воды, электролита, бактерицидного агента и наполнителя (агента утолщения). Электролит (калия или натрия хлорид) несет электрический сигнал от сердца через кожу на электрод. Бактерицидный агент предотвращает бактериальный рост в месте контакта кожи с электродом. Наполнитель позволяет подготовить гель в процессе производства.

    Вода используется, чтобы растворить все эти компоненты. Преимущества влажного (Wet) геля: может проникнуть через поры кожи и тем самым быстро снизить ее сопротивление (импеданс). Качество сигнала при этом лучше по сравнению с - ЭКГ электодом, содержащим solid/hydro гель. К недостаткам следует отнести: может раздражать чувствительную кожу из-за наличия ионов хлорида; избыток геля необходимо удалять с кожи пациента.

    Solid/Hydro - твердый гель, состоящий из воды, соли, бактерицидного агента и агента утолщения. Электролит (калия или натрия хлорид) несет электрический сигнал от сердца через кожу на электрод. Бактерицидный агент предотвращает бактериальный рост в месте контакта с кожей. Синтетический полимер «скрепляет» все компоненты геля после обработки. Вода используется, чтобы растворять эти компоненты. Преимущества Solid/Hydro - геля: является клейким, что способствует более полному прилипанию электрода к коже; молавероятно раздражение кожи, поскольку гель не проникает через кожу; не оставляет следов на коже пациента; мягкий и нежный на ощупь: идеально подходит для регистрации ЭКГ у новорожденных. Вместе с тем он имеет следующие недостатки: не уменьшает импеданс кожи также быстро как влажные гели; не подходит для использования в холодной окружающей среде, в частности, в операционной.

    Все электроды, предназначенные для новорожденных, относятся к последнему типу электродов. Дополнительным свойством ЭКГ- электродов, используемых в условиях отделения реанимации и интенсивной терапии новорожденных детей, является их высокая рентгенопроницаемость.

    Что следует знать о 24-часовом холтеровском мониторировании

    Прим. Лахта Клиники. Нам неизвестно, с чьей нелегкой руки вместо давно устоявшегося и интуитивно понятного термина «мониторинг» (от англ. «наблюдение, контроль») применительно к методике Нормана Холтера в русском языке появилось столь неуклюжее и громоздкое слово «мониторирование». В данном материале мы придерживаемся здравого смысла и переводим название метода так, как оно пишется и звучит в оригинале: мониторинг.

    Что представляет собой мониторинг по Холтеру?

    Применяется портативный автономный электрокардиограф с питанием от батареи, который закрепляется на теле и регистрирует основные показатели работы сердца в ходе повседневной деятельности человека.

    Когда пациент приходит на прием с жалобами на проблемы с сердцем, врач обычно предлагает пройти ЭКГ (электрокардиографию) для уточнения диагноза. Стандартный стационарный электрокардиограф позволяет сделать «моментальный снимок» общей электрической активности сердца. Если такой одномоментный снимок недостаточно информативен, назначается суточный мониторинг по Холтеру. Технология практически та же, что и при стандартной ЭКГ: от укрепляемого на теле компактного устройства отходят тонкие провода, которые через электроды присоединяются к нескольким точкам на грудной клетке.

    В зависимости от характера имеющихся симптомов и примерной частоты их появления, врач может назначить холтеровский мониторинг продолжительностью 12, 24, 48 или 72 часа.

    Наиболее распространенные показания к мониторингу:

    • учащенный или замедленный пульс;
    • головокружения (в т.ч. при использовании ритмоводителя);
    • слабость и/или утомляемость;
    • чувство нехватки воздуха;
    • боли в грудной клетке;
    • ощущение «трепещущего сердца»;
    • перебои, неравномерность сердцебиения;
    • ощущение «пропущенных ударов сердца».

    Многие проблемы с сердечной деятельностью проявляются спорадически в течение дня, и очень маловероятно, чтобы человек на тот момент оказался именно в кабинете врача. Это одно из важнейших преимуществ холтеровского мониторинга: прибор зарегистрирует патологические отклонения, когда бы они ни возникли, - что позволит установить первопричину таких нарушений.
    Кроме того, аппарат Холтера позволяет контролировать состояние человека с уже диагностированным сердечнососудистым заболеванием. Большинство людей чувствует себя значительно комфортней с подобным малозаметным устройством, предпочитая его длительному пребыванию в стационаре.

    Наконец, врач может назначить 24-часовой мониторинг по Холтеру для того, чтобы оценить эффективность принимаемых пациентом медикаментов.

    Как этим пользоваться

    Холтеровский монитор очень прост в применении, даже если с непривычки методика выглядит сложной. Регистратор достаточно мал, чтобы уместиться на ладони; обычно его носят на шее или на талии. Технический ассистент прикрепляет электроды к коже, используя специальный адгезивный (липкий, клейкий) гель для фиксации в нужном месте и обеспечения корректного считывания электрических потенциалов. Если на данном участке интенсивно растут волосы, может понадобиться их сбрить перед закреплением электродов.

    Металл в электродах улавливает сократительную активность сердца как электрические сигналы, которые затем передаются по проводам в монитор и там записываются.

    В какой-то момент электроды могут утратить надежное сцепление с кожей или вовсе отпасть, и очень важно вернуть их на место. Врач объяснит, как это делается.

    На что обратить внимание и чего ожидать

    На эти вопросы подробно ответит лечащий врач; он же разъяснит нюансы использования конкретной модели монитора. Общие рекомендации, приведенные ниже, помогут предотвратить некорректную регистрацию и избежать повторного исследования.
    Воздержитесь от плавания, душа и ванны на протяжении тех суток, когда носите холтеровский монитор. Можно воспользоваться влажными салфетками или намыленной мочалкой, - для гигиены лица, подмышек, ягодиц, паховой зоны. Однако очень важно следить за тем, чтобы вода не попадала на устройство, провода или электроды.

    С другой стороны, большинству пациентов предлагается на фоне суточного холтеровского теста проводить день так, как обычно, включая выполнение любых регулярных упражнений, - если, однако, они не подразумевают профузного потоотделения или пребывание в зонах, где устройство может намокнуть.

    Во время исследования пациент посещает учебное заведение или идет на работу в привычном режиме. В некоторых случаях врач просит ограничить потребление алкоголя или кофеина.

    Пациенту следует записывать в хронологическом порядке все виды своей повседневной деятельности, а также любые симптомы, которые ощущаются в течение дня. Отметки о времени возникновения приступообразных болей в грудной клетке, например, помогут доктору при расшифровке результатов определиться с тем, где в первую очередь следует искать причину.

    Человек, проходящий исследование по Холтеру, записывает следующую информацию об обстоятельствах возникновения симптомов:

    • чем он в тот момент занимался;
    • какие продукты потреблял перед тем;
    • употреблял ли алкоголь;
    • на каком находился уровне стресса (эмоционального напряжения);
    • пребывал ли в состоянии активности или покоя.

    Очень полезно также отмечать, были ли электроды надежно прикреплены в течение всего дня. Ослабление или отсоединение электродов может сделать результаты недостоверными и неполными.
    Избегайте находиться вблизи источников высокого напряжения, когда носите монитор, - поскольку сильные электромагнитные поля могут исказить регистрируемые сигналы.

    Суточный холтеровский мониторинг является абсолютно неинвазивным исследованием. Кому-то он может показаться неудобным, однако не несет никакого серьезного риска.

    Единственным возможным осложнением может оказаться некоторое раздражение кожи в месте прикрепления электродов к телу. Поэтому необходимо обязательно предупредить врача о вероятной аллергической реакции на клейкие и адгезивные вещества, если такие реакции уже отмечались в прошлом. В этом случае можно будет подобрать другое, индивидуально-нейтральное вспомогательное вещество для фиксации электродов.

    Понимание результатов

    По завершении тестового периода человек возвращается к врачу, монитор открепляют и удаляют, а все хронологические записи и особые отметки предоставляются доктору для изучения.
    Объективные показатели, сохраненные в памяти устройства, сопоставляются с записями пациента и обязательно учитываются при установлении диагноза.

    Холтеровский мониторинг может вскрыть латентную кардиологическую аномалию или патологию, выявить ускользнувшие от внимания симптомы и потенциальные триггеры (пусковые факторы), обнаружить связь имеющихся проблем с приемом каких-либо медикаментов.

    Как правило, развернутых результатов исследования приходится подождать (примерно неделю или чуть больше).

    Следующие шаги

    После того, как врач выявит причины, лежащие в основе имеющейся симптоматики, можно будет обсуждать стратегию и тактику дальнейшего лечения. Если пациент уже принимает назначенный ранее курс терапии, возможно, понадобится внести коррективы в дозировки или заменить какой-либо препарат.

    В некоторых случаях диагноз остается неясным даже после изучения результатов суточного холтеровского мониторинга. Например, в тот день существующая проблема могла и не проявиться ощутимыми симптомами, либо монитор не смог уловить аномальную активность сердца.

    В этих случаях дополнительно назначаются другие диагностические исследования, либо рекомендуется более продолжительный мониторинг. Беспроводные модели мониторов и ЭКГ на лейкопластырях позволяет регистрировать сердечные ритмы в течение более длительного, чем одни сутки, периода.

    В целом, мониторинг по Холтеру может вызвать кратковременный и вполне пренебрежимый дискомфорт, однако в ряде случаев этот метод оказывается источником жизненно важной информации о скрытой патологии миокарда.

    Отзывы, противопоказания и установка кардиостимулятора сердца

    Сердце - мышечный орган, который способен самостоятельно вырабатывать электрические импульсы и сокращаться под их воздействием. У здорового человека синоатриальный узел производит эти стимулы с частотой 59-89 в минуту. Постоянная ритмичная деятельность насоса гарантирует перекачивание крови по всему организму.

    Существуют заболевания, вследствие которых сердце работает с перебоями, в результате чего появляются признаки сердечной недостаточности или внезапная смерть. Имплантация кардиостимулятора дает возможность наладить автоматическую сократимость сердца и значительно повысить качество жизни пациента с высоким риском.

    Что такое кардиостимулятор и как он работает?

    Электрокардиостимулятор вживляется под кожу

    Электрокардиостимулятор (ЭКС) - медицинский аппарат, разработанный для поощрения или навязывания нормального ритма пациентам, у которых сердцебиение недостаточно частое или существует блокада передачи сигнала между разными участками органа. Представляет собой малогабаритный аппарат размером 3 на 5 сантиметров, весом 30-45 граммов, срок службы без замены батарей варьируется от 5 до 15 лет.

    Принцип работы устройства основан на нанесении участку сердца внешних электрических стимулов, которые вырабатывает ЭКС, для обеспечения нормального сокращения миокарда. Усовершенствованные (частотно-адаптивные) ЭКС дополнительно имеют сенсорные датчики, способные откликаться на изменение частоты дыхания, активности нервной системы и температуры тела. Также существуют кардиостимуляторы, укомплектованные дефибриллятором. Современные модели имеют функцию неинвазивной замены параметров работы при помощи специальных устройств.

    Чип, вмонтированный в аппарат, анализирует генерируемые сердцем сигналы, передавая их непосредственно к миокарду и обеспечивая им синхронизацию. Проводники, вживленные под эндокард, - передатчики информации от внешней части прибора в сердце и данных о работе самого миокарда обратно. Окончание каждого электрода оборудовано металлическим наконечником, который собирает показатели сердечной активности и генерирует импульсы исключительно в случае необходимости. При развитии критического снижения сердечного ритма или асистолии ЭКС начинает работать в постоянном режиме, вырабатывая стимулы с частотой, заданной при его имплантации. Если произошло внезапное возобновление автоматизма сердца, аппарат переходит в состояние ожидания.

    В экстренных случаях применяют временную электрокардиостимуляцию. При наружной (трансторакальной) ЭКС электроды накладывают на грудную клетку. Поскольку процедура очень болезненна, то требует глубокой седации и обезболивания. Чреспищеводная манипуляция подразумевает установку временного аппарата в пищеводе, в связи с чем имеет ограниченное применение.

    Классификация искусственных водителей ритма

    В зависимости от зоны воздействия различают несколько разновидностей кардиостимуляторов:

    1. Однокамерный ЭКС. Размещается и стимулирует сокращения только в одной из камер сердца (предсердие или желудочек). Использование этого прибора очень ограничено, поскольку он не удовлетворяет физиологическую работу мышцы. Применяют его при наличии постоянной формы мерцательной аритмии, устанавливают в правом желудочке. Недостатки: предсердия и далее работают в своем ритме и при совпадении их сокращений с желудочковыми возникает обратный ток крови, приносящий ее в сердце.
    2. Двухкамерный ЭКС. Электроды размещают в двух камерах сердца: генерация импульса поочередно вызывает сокращения предсердий и желудочков, обеспечивая физиологическую работу миокарда. При использовании такого водителя ритма индивидуально подбирают режим частоты, что улучшает адаптацию пациента к физическим нагрузкам.
    3. Трехкамерный ЭКС - одна из самых новых и дорогостоящих разработок. Проводники импульса размещают в правом предсердии и желудочках. Используется для ликвидации десинхронизации камер при тяжелой брадикардии, сердечной недостаточности третьей-четвертой степеней, ригидном синусовом ритме.

    Международная кодировка устройств

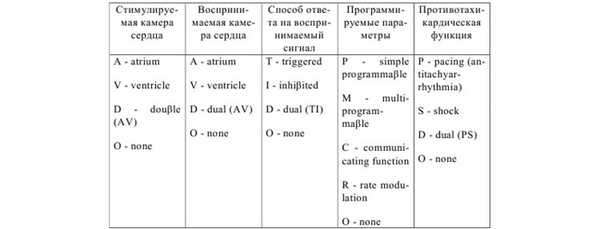

    Таблица международной кодировки устройств

    Первая буква кода обозначает стимулируемую сердечную камеру, вторая - полость, электрическую активность которой считывает кардиостимулятор. «Т» в третьем положении означает, что аппарат работает в триггерном режиме (искусственные сигналы синхронизированы с разрядами, которые генерирует сердце). Обозначение «D» (dual - TI) указывает на то, что ЭКС с двумя электродами в правых отделах сердца работает одновременно в двух режимах. Символ «О» характеризует «асинхронный» ритм функционирования кардиостимулятора (частота импульсов установлена автоматически при имплантации).

    Кардиовертер-дефибриллятор

    Имплантированный кардиовертер-дефибриллятор (ИКД) - мини-копия прибора, используемого во время реанимации при остановке сердечной деятельности. Поскольку устройство имеет прямой доступ к миокарду, для эффективного сокращения требуется значительно меньшая сила разряда.

    ИКД предназначен для профилактики внезапной остановки сердечной деятельности у пациентов с пароксизмальными аритмиями (фибрилляцией и желудочковой тахикардией).

    Система ИКД укомплектована электродами, фиксированными под эндокардом пациента и непосредственно аппаратом, оснащенным микросхемой и аккумулятором длительного заряда, который вживляют в подкожно-жировую клетчатку на груди.

    Мониторинг плода (кардиотокография)

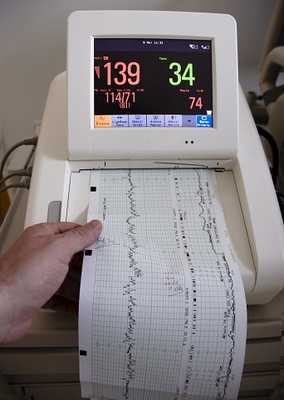

    В акушерстве кардиотокография используется для регистрации сердечной деятельности плода и маточных сокращений, как правило, в третьем триместре беременности. Аппарат для мониторинга называется кардиотокограф или электронный фетальный монитор (EFM).

    Одновременная запись осуществляется двумя отдельными преобразователями, один для измерения частоты сердечных сокращений плода, второй - для регистрации маточных сокращений. Каждый из датчиков может быть внешним или внутренним.

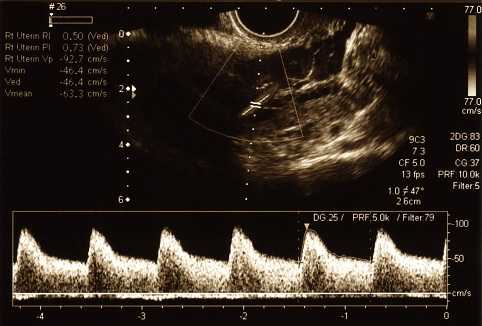

    Внешние средства измерения представлены лентой (ремнем) на передней брюшной стенке. Кардиальный ультразвуковой датчик непрерывно излучает ультразвуковые волны и определяет движения сердца плода по отраженному звуку. Чувствительный к давлению трансдуцер, именуемый токодинамометр, имеет плоский участок, который фиксируется на коже живота.

    Внутренние измерения требуют определенной степени расширения шейки матки, так как в нее вставляется катетер, измеряющий давление. Все это сочетается с электродами для головки плода, которые способны непрерывно отслеживать электрическую активность сердца плода в процессе родов. Внутренние измерения более точные и более предпочтительны при осложненных родах.


    Исследования показали, что использование кардиотокографии снижает частоту судорожного синдрома у новорожденных, но не замечено очевидных преимуществ в профилактике детского церебрального паралича, перинатальной смертности и других осложнений. Использование кардиотокографии несколько чаще приводит либо к использованию акушерских щипцов, либо к кесареву сечению. Гипердиагностика опасных состояний плода вызывает некоторые сомнения в необходимости всеобщего использования, как это произошло с больничными родами в США.

    Читайте также:
