Визуализация данных является важным этапом в процессе постижения науки о данных. Здесь вы представляете свои результаты и сообщаете о них в графическом формате, который является интуитивно понятным и лёгким для понимания.

Визуализация данных требует большой работы, большой труд по очистке и анализу уходит на перегонку и превращение грязных данных в красивые графики и диаграммы. Но даже с подготовленными данными всё равно приходится придерживаться определённых принципов или методологий, чтобы создать полезную, информативную графику.

Тем не менее при написании этой статьи я черпал вдохновение в книге Эдварда Тафта «Beautiful Evidence», которая содержит шесть принципов, посвящённых тому, как сделать графики данных полезными. Именно эти принципы отделяют полезные графики от бесполезных.

Эта статья также в значительной степени вдохновлена книгой Роджера Д. Пенга «Exploratory Data Analysis in R» Она доступна бесплатно на Bookdown, и вы можете прочитать её, чтобы узнать больше о EDA.

Давайте ближе познакомимся с этими принципами.

1. Покажите сравнение (контрольная и экспериментальная группы)

Демонстрация сравнения — основа хорошего научного исследования. Доказательства гипотезы всегда связаны с чем-то другим. Возьмём пример: вы говорите: «Тёмный шоколад улучшает концентрацию внимания и способность к обучению». Важный вопрос в этом утверждении — «по сравнению с чем?» Без сравнения (относительная гипотеза) утверждение бесполезно.

Один из способов показать сравнение — контрольная и экспериментальная группы. Люди одной группы будут есть шоколад, люди во второй группе — не будут. Таким образом, вы сможете сравнить влияние шоколада на концентрацию и способность к обучению на основе результатов теста или путём измерения активности мозга.

2. Причинно-следственная связь и объяснение

Далее следует объяснение, показывающее причинно-следственную связь в размышлениях над вопросом, на который вы пытаетесь ответить. Если вы показали, что в экспериментальной группе получен эффект, а в контрольной группе его нет, вы должны сформулировать гипотезу из доказательств, почему это так.

Возвращаясь к предыдущему примеру, допустим, что испытуемые из экспериментальной группы получили более высокие баллы по тесту, и это показывает, что тёмный шоколад улучшает концентрацию. Важный вопрос: почему это именно так?

Этот вопрос важен потому, что он помогает поднять другие вопросы, которые могут либо опровергнуть, либо подкрепить вашу гипотезу на протяжении всего исследования.

Чтобы показать причинно-следственную связь или механизм, вы можете измерить активность мозга контрольной и экспериментальной групп и построить графики результатов, показав их рядом. С помощью графика тестовых баллов и графика активности мозга вы увидите причину того, почему принимавшие шоколад испытуемые получили более высокие баллы, т. е. ответ на вопрос, как тёмный шоколад улучшает когнитивные функции.

3. Данные со многими переменными (более двух переменных)

Реальный мир сложен, и отношения между двумя событиями обычно нелинейны. Поэтому в исследованиях у вас есть атрибуты или переменные, которые вы можете измерить. Все эти переменные по-разному взаимодействуют друг с другом. Некоторые из них могут быть путающими, в то время как другие могут быть важными атрибутами, объясняющими взаимосвязь событий.

Как вы уже знаете, корреляция не подразумевает причинно-следственной связи. Поэтому не лучшее решение — ограничивать свое исследование только двумя переменными: это приводит к ошибочным выводам. Таким образом, вы должны показать как можно больше данных на своих графиках. Это может помочь вам выявить любую путаницу в ваших данных.

Возьмем парадокс Симпсона, парадокс в вероятностной статистике, когда «при объединении групп исчезает тенденция, возникающая в разных группах данных». Чтобы проиллюстрировать:

Две переменные — отрицательная связь.
Три переменные — положительная связь (x, y, z) (есть путающие переменные).

4. Не позволяйте инструментам управлять анализом

Хороший рассказчик знает, как удержать внимание людей, рассказывая историю продуктивно. Рассказчик не ограничивается самой историей, но может уникальным образом выразить историю, сочетая различные виды восприятия и включая множество образов, что делает историю живой.

Аналогичным образом хороший визуализатор данных не ограничивается имеющимися под рукой инструментами для работы с визуализацией. Визуализирующий данные человек имеет возможность переключаться от одной формы выражения (например, линий или кругов) к использованию нескольких режимов представления.

5. Документируйте свои графики соответствующими метками, шкалами и источниками данных

Когда вы впервые смотрите на график, то сначала видите заголовок, а затем метки контекста графика. Без них график не рассказывает ничего. Хорошие отчёты/графики должным образом документируются, при этом каждому графику присваиваются соответствующие шкалы и метки. Источники данных, используемые для создания графиков, также имеют решающее значение. Таким образом, хорошая практика заключается в сохранении кода, который применялся для генерации данных и графиков: это позволяет воспроизводить данные. Это также добавляет достоверности вашим графикам. Более того, сохраняя код, вы можете редактировать график в случае необходимости.

6. Содержание превыше всего

В конечном счёте, независимо от всех вышеперечисленных принципов, без контента, качественного, актуального и целостного, ваша графика будет бесполезна или она будет вводить в заблуждение. Другими словами, «мусор внутри, мусор снаружи». Прежде чем сообщать о каком-либо результате, убедитесь, что результат — это нечто интересное и важное. Независимо от того, насколько красива или наглядна ваша графика, бесполезные результаты никому не нужны. Нечто интересное — это личный опыт или что-то, навеянное Интернетом. В любом случае всегда задавайте вопросы: так идея становится реальностью.

Заключение

Визуализация данных — это невероятный навык. Вы можете взять данные и превратить их в красивую графику и сюжеты, рассказывающие людям историю. В эпоху, когда данные растут в геометрической прогрессии, всё большее значение приобретает умение рассказать историю с помощью данных. Это лучший момент, чтобы научиться новому. И резюме принципов:

Покажите сравнение.
Покажите причины.
Покажите многомерные данные.
Объедините как можно больше доказательств.
Опишите и документируйте график.
Убедись, что ваша история интересна.

Я оставляю цитату американского математика Джона Тьюки, который открыл новую эру статистики:

Для более глубокого понимания этих принципов я рекомендую обратиться к книге Роджера Д. Пенга «Exploratory Data Analysis in R» (ссылку на нее я оставлю чуть ниже).

Ресурсы и ссылки

Если вы хотите узнать больше о визуализации данных, посмотрите эти замечательные бесплатные книги:

ультразвуковое исследование;

Ультразвуковое исследование использует звуковые волны высокой частоты (ультразвуковые) для создания изображений внутренних органов и других тканей. Устройство, которое называется преобразователем, преобразовывает электрический ток в звуковые волны, которые направляются в ткани организма. Звуковые волны отражаются от структур организма и возвращаются в преобразователь, который преобразует волны в электрические сигналы. Компьютер генерирует изображение из электрических сигналов, которое отображается на мониторе и записывается в виде цифрового компьютерного изображения. Рентгеновские лучи не используются, поэтому во время ультразвукового исследования облучение отсутствует.

Процедура ультразвукового исследования

При обследовании определенных областей брюшной полости пациентов могут попросить воздержаться от еды и питья в течение нескольких часов до проведения обследования. Для обследования женских репродуктивных органов женщине могут предложить выпить большое количество жидкости для наполнения мочевого пузыря.

Обычно специалист наносит на исследуемый участок вязкий гель, чтобы обеспечить хорошую передачу звука. Переносной датчик помещают на кожу и перемещают вдоль обследуемой области.

Для обследования некоторых частей тела специалист вводит датчик в организм, например, во влагалище для визуализации матки и яичников или в задний проход для визуализации предстательной железы.

Иногда специалист присоединяет датчик к специальной трубке (эндоскопу) и вводит ее в организм. Эта процедура называется эндоскопическим ультразвуковым исследованием. Эндоскоп может вводиться в горло для исследования сердца (чреспищеводная эхокардиография Эхокардиография и другие процедуры с использованием ультразвука В ходе ультразвукового исследования используют высокочастотные (УЗИ) волны. Отраженные от внутренних структур волны регистрируются с получением движущегося изображения. Рентгеновские лучи в. Прочитайте дополнительные сведения

Обычно после обследования пациенты могут сразу вернуться к своим обычным занятиям.

Знаете ли Вы, что.

При проведении ультразвукового исследования и магнитно-резонансной томографии (МРТ) рентгеновское излучение не используется.

Применение ультразвуковых исследований

Ультразвуковые изображения получают достаточно быстро, чтобы продемонстрировать движение органов и структур организма в реальном времени (как в кино). Например, можно увидеть движение бьющегося сердца, даже у плода.

Ультразвуковое исследование эффективно используется для выявления новообразований и инородных тел, которые расположены рядом с поверхностью тела, например, в щитовидной железе, молочной железе, яичках и конечностях, а также в некоторых лимфатических узлах.

Ультразвуковые исследования эффективно применяются для визуализации внутренних органов брюшной полости, малого таза и грудной клетки. Но поскольку звуковые волны блокируются газом (например, в легких или кишечнике) и костями, применение ультразвука для визуализации внутренних органов требует специальных навыков. Специалисты, которые прошли обучение проведению ультразвуковых исследований, называются сонографисты.

Ультразвуковое исследование обычно используется для обследования следующих структур:

Сердце Эхокардиография и другие процедуры с использованием ультразвука В ходе ультразвукового исследования используют высокочастотные (УЗИ) волны. Отраженные от внутренних структур волны регистрируются с получением движущегося изображения. Рентгеновские лучи в. Прочитайте дополнительные сведения : например, для выявления патологии в биении сердца, структурных аномалий, включая дефекты сердечных клапанов и аномальное увеличение камер или стенок сердца (ультразвуковое исследование сердца называется эхокардиографией Эхокардиография и другие процедуры с использованием ультразвука В ходе ультразвукового исследования используют высокочастотные (УЗИ) волны. Отраженные от внутренних структур волны регистрируются с получением движущегося изображения. Рентгеновские лучи в. Прочитайте дополнительные сведения ).

Кровеносные сосуды Эхокардиография и другие процедуры с использованием ультразвука В ходе ультразвукового исследования используют высокочастотные (УЗИ) волны. Отраженные от внутренних структур волны регистрируются с получением движущегося изображения. Рентгеновские лучи в. Прочитайте дополнительные сведения

Общие сведения о визуализирующих исследованиях

Визуализирующие исследования предоставляют изображение внутренних структур организма — всего тела или его части. Визуализирующие обследования помогают врачам диагностировать заболевание, определить степень тяжести заболевания и отследить состояние пациента после постановки диагноза. Большинство методов визуализирующих исследований безболезненно, относительно безопасно и не инвазивно (они не требуют разреза кожи или введения инструмента в тело).

При проведении визуализирующих исследований используется следующее:

Радиация, как в рентгенографии Простые рентгенограммы Рентгеновские лучи — это излучение высокой энергии, которое может проникать в большинство веществ (с различной степенью). Используемое в очень низких дозах рентгеновское излучение генерирует. Прочитайте дополнительные сведения , ангиографии Ангиография При проведении ангиографии рентгеновские лучи обеспечивают получение изображения кровеносных сосудов с высоким разрешением. Иногда эту процедуру называют стандартной ангиографией, чтобы отличать. Прочитайте дополнительные сведения , компьютерной томографии Компьютерная томография (КТ) При проведении компьютерной томографии (КТ), ранее называемой компьютерной аксиальной томографией (КАТ), рентгеновский источник и рентгеновский детектор вращаются вокруг пациента. В современных. Прочитайте дополнительные сведения (ПЭТ)

звуковые волны, например, при ультразвуковом исследовании ультразвуковое исследование; Ультразвуковое исследование использует звуковые волны высокой частоты (ультразвуковые) для создания изображений внутренних органов и других тканей. Устройство, которое называется преобразователем. Прочитайте дополнительные сведения магнитные поля, например, при магнитно-резонансной томографии (МРТ) Магнитно-резонансная томография (МРТ) При проведении магнитно-резонансной томографии (МРТ) используется сильное магнитное поле и радиоволны очень высокой частоты для получения изображений с высоким разрешением. МРТ не использует. Прочитайте дополнительные сведения

Магнитно-резонансная томография (МРТ)

При проведении МРТ пациент лежит на подвижном столе, который перемещается в узкое внутреннее пространство крупного туннельного сканера, генерирующего очень сильное магнитное поле. Обычно протоны (положительно заряженные частицы атома) не имеют определенной ориентации в тканях. Но когда протоны окружены сильным магнитным полем, как, например, в сканере МРТ, они сонаправлены данному магнитному полю. Затем сканер испускает радиоволны, которые мгновенно меняют направление протонов. Когда протоны снова выстраиваются вдоль магнитного поля, они вырабатывают энергию (сигналы). Сила сигнала варьируется в зависимости от тканей. МРТ сканер регистрирует эти сигналы. Компьютер анализирует сигналы и создает изображения.

Специалисты могут чередовать изображения различных тканей на снимке, изменяя импульсы радиоволн, силу и направление магнитного поля и другие факторы. Например, на одном снимке жировая ткань может быть темной, а на другом светлой. Эти различные снимки предоставляют дополнительную информацию, поэтому обычно генерируется несколько подобных снимков.

Перед проведением обследования пациенты снимают почти всю одежду, им выдают халат без пуговиц, кнопок, застежек-молний или других металлических предметов. Все металлические предметы (например, ключи, украшения, мобильные телефоны) и другие объекты, на которые может воздействовать магнитное поле (например, кредитные карты и часы), необходимо оставить за пределами кабинета МРТ-сканирования. Во время получения снимков пациенты должны лежать спокойно, иногда задерживая дыхание. Поскольку сканеры издают громкий шум, пациентам иногда выдают наушники или беруши. Сканирование может занять от 20 до 60 минут. После обследования пациенты могут незамедлительно вернуться к своим обычным занятиям.

Применение МРТ

МРТ является более предпочтительным методом, чем компьютерная томография Компьютерная томография (КТ) При проведении компьютерной томографии (КТ), ранее называемой компьютерной аксиальной томографией (КАТ), рентгеновский источник и рентгеновский детектор вращаются вокруг пациента. В современных. Прочитайте дополнительные сведения

МРТ также применяется в следующих целях:

измерение определенных молекул в головном мозге, которые дифференцируют опухоль головного мозга от абсцесса;

выявление патологий женских репродуктивных органов и переломов бедра и таза;

МРТ помогает врачам оценивать патологии (например, разрывы связок или хрящей коленного сустава) и растяжения суставов;

МРТ помогает врачам оценить объем кровотечения и инфекции.

МРТ используют, если риск КТ является высоким. Например, МРТ может быть предпочтительным методом обследования для пациентов, у которых возникала реакция на применяющийся при выполнении КТ йодсодержащий рентгеноконтрастный препарат Рентгеноконтрастные препараты При проведении визуализирующих исследований могут быть использованы контрастные вещества для дифференциации одной ткани или структуры от окружающих их объектов, а также для более четкой детализации. Прочитайте дополнительные сведения , а также у беременных женщин (поскольку радиация может вызвать проблемы в развитии плода).

После внутривенного введения контрастного вещества, содержащего гадолиний, МРТ помогает оценить воспаление, опухоли и кровеносные сосуды. Введение этого вещества в сустав помогает врачам получить более четкое изображение патологии сустава, особенно сложных аномалий (травмы или дегенерация связок и хрящей в коленном суставе).

Виды МРТ

Функциональная МРТ

Данный метод выявляет метаболические изменения, возникающие в активном состоянии головного мозга. Он может показать, какие области головного мозга активны, когда пациент выполняет определенную задачу, например, читает, пишет, вспоминает, считает или двигает конечностью. Функциональная МРТ может использоваться для научных исследований и в клинической практике, например, для планирования операций на головном мозге по поводу эпилепсии.

Перфузионная МРТ

С помощью данного метода врачи могут оценить прохождение крови через определенную область. Эта информация может оказаться полезной при инсульте, помогая определить наличие уменьшения кровоснабжения участков головного мозга. Она также помогает определить участки с увеличенным кровоснабжением, например, опухоли.

Диффузионно-взвешенная МРТ

Этот метод выявляет изменения движения воды в не функционирующих нормально клетках. Он обычно используется для выявления раннего инсульта. Он также применяется для обнаружения определенных нарушений головного мозга, а также позволяет определить распространение опухоли в головной мозг либо провести дифференциальную диагностику абсцесса головного мозга и опухоли. Применение данного метода для визуализации других органов помимо головного мозга ограничено. Диффузионно-взвешенную МРТ часто применяют совместно с другими методами для анализа опухолей, главным образом, в головном мозге.

Магнитно-резонансная спектроскопия

Этот метод использует практически постоянно испускаемые радиоволны, а не их импульсы, как при стандартной МРТ. Магнитно-резонансная спектроскопия используется для выявления заболеваний головного мозга, например, судорожных расстройств, болезни Альцгеймера, опухолей и абсцессов головного мозга. Она помогает дифференцировать мертвые инородные частицы в абсцессе и размножающиеся клетки в опухоли.

Этот метод также используется для оценки метаболических нарушений в мышцах и нервной системе.

Магнитно-резонансная ангиография (МРА)

МРА, подобно стандартной ангиографии Ангиография При проведении ангиографии рентгеновские лучи обеспечивают получение изображения кровеносных сосудов с высоким разрешением. Иногда эту процедуру называют стандартной ангиографией, чтобы отличать. Прочитайте дополнительные сведения и КТ-ангиографии КТ-ангиография При проведении компьютерной томографии (КТ), ранее называемой компьютерной аксиальной томографией (КАТ), рентгеновский источник и рентгеновский детектор вращаются вокруг пациента. В современных. Прочитайте дополнительные сведения

Магнитно-резонансная ангиография может продемонстрировать кровоток по артериям и венам или ток крови только в одном направлении, визуализируя только артерии или только вены. Как и при КТ-ангиографии, компьютер удаляет на изображении все ткани, за исключением кровеносных сосудов.

Часто для определения очертаний кровеносных сосудов пациенту внутривенно вводят контрастное вещество, содержащее гадолиний. Специалист выполняет сканирование в определенное время, чтобы получить изображения, когда гадолиний находится в исследуемых кровеносных сосудах.

МРА используется для оценки кровеносных сосудов головного мозга, сердца, органов брюшной полости, рук и ног. Она используется для выявления:

11 правил визуализации данных

Хотите выделяться на фоне конкурентов? Чтобы ваши статьи, отчеты, презентации или посты в социальных сетях были профессиональными, интересными и доступными широкой аудитории? Используйте визуализацию данных!

Я более семи лет отработала в крупнейших медиакомпаниях и рекламных агентствах, на счету Афиша, Рамблер, РБК, создала сайт с наглядными обзорами рынков и собственный блог про визуализацию данных. Поэтому я очень хорошо понимаю то, о чем пойдет речь ниже.

Сегодня визуализация особенно важна, так как люди теряются в обилии окружающей информации и на ее восприятие тратится слишком много времени. Поэтому скучные непонятные тексты часто остаются без внимания. Читатель не будет тратить время, чтобы в них разобраться.

Визуально представленная информация в сравнении с обычным текстом и таблицами:

привлекает намного больше аудитории;
увеличивает вовлечение читателей;
быстрее воспринимается;

легче запоминается.

ПРАВИЛО 1. ПРАВИЛЬНЫЙ ТИП ГРАФИКА

Используйте правильный тип и формат визуализации.

Главная цель визуализации — упростить и ускорить восприятие информации. Выбранный формат и тип графика должны этому способствовать, а не мешать.

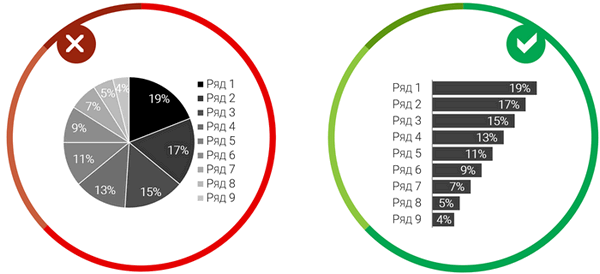

Например, если в круговой диаграмме больше трех-пяти значений, график становится нечитабельным. Лучше в таком случае выбрать обычную линейчатую диаграмму.
Еще пример неудачного использования круговой диаграммы, когда сумма категорий не равна 100%. Это грубейшая ошибка, так как данные просто-напросто искажаются.

Не менее важно следить, чтобы не нарушались общепринятые стандарты. Временные оси (года, месяца, кварталы) всегда должны располагаться горизонтально слева направо, это интуитивно понятно. Если же их расположить вертикально сверху вниз, это будет сильно затруднять понимание.

Помните, что неудачно выбранный тип и формат визуализации сразу снижает доверие к представленной информации.

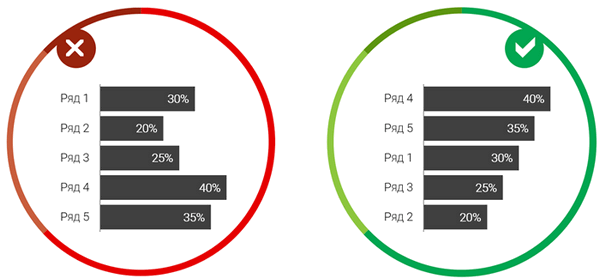

ПРАВИЛО 2. ЛОГИЧЕСКИЙ ПОРЯДОК

Располагайте данные логично.

Обязательно располагайте данные в логическом порядке. Чаще всего это последовательно от большего к меньшему.

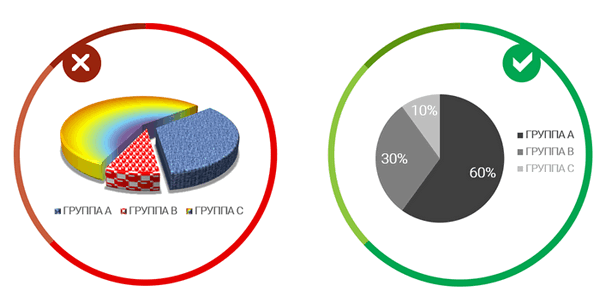

ПРАВИЛО 3. ПРОСТОЙ ДИЗАЙН

Дизайн не должен препятствовать пониманию или искажать данные.

Ваш график не становится красивым и внушительным от того, что он нарисован объемным. Это могло удивить лет двадцать назад, на заре расцвета Excel, когда еще мало кто умел строить диаграммы. Более того, 3D-графики могут вызвать оптический обман.

Помните, если визуализация выполнена красиво, это еще не значит, что она выполнена качественно. Принципы хорошего дизайна: ясность, простота и минимализм.

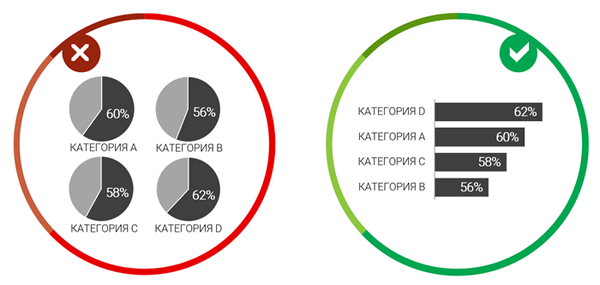

ПРАВИЛО 4. ЛЕГКОЕ СРАВНЕНИЕ ДАННЫХ

Визуализируйте данные так, чтобы их можно было легко сравнивать.

Одна из главных целей визуализации - удобное и наглядное сравнение двух и более показателей.

Поэтому, чтобы ваши диаграммы были ценными и полезными, показывайте соотношение между данными. Если разбить однотипную информацию на много отдельных графиков, визуализация становится бессмысленной.

Именно быстрое понимание самых высоких и самых низких значений, тенденций и корреляций является главным преимуществом визуализации в сравнении с обычной таблицей или текстом. Диаграммы должны гораздо быстрее и яснее передавать ваши идеи. Если это не так, меняйте тип графика.

ПРАВИЛО 5. МИНИМУМ ЭЛЕМЕНТОВ

На диаграмме должны быть только необходимые элементы.

Убирайте с ваших графиков и диаграмм все неинформативные элементы, оставляйте только необходимые.

Загромождение ненужной информацией затрудняет восприятие.

Например, если есть подписи значений, то линии сетки и ось не нужны, так как это дублирование информации и является графическим «мусором». Основные и вспомогательные линии сетки, если они все же необходимы, должны быть простыми и не бросающимися в глаза. Акцент всегда должен быть на основной идее, а не на вспомогательных элементах. Если следовать этому совету, то нужная информация сразу выходит на первый план.

ПРАВИЛО 6. НЕ ПЕРЕГРУЖАЙТЕ ИНФОРМАЦИЕЙ

Следите, чтобы не было визуальной загроможденности.

Не пытайтесь уместить на одну диаграмму всю имеющуюся у вас информацию ради того, чтобы ваш график казался умным и значительным. Визуальный ряд не должен быть перегружен сложными и многоярусными диаграммами.

Когда необходимо визуализировать много разных типов данных и категорий, целесообразнее разделять диаграмму на несколько частей. Например, если на линейном графике больше четырех-пяти линий или на столбиковой диаграмме больше двух категорий, не стоит умещать их на одном графике.

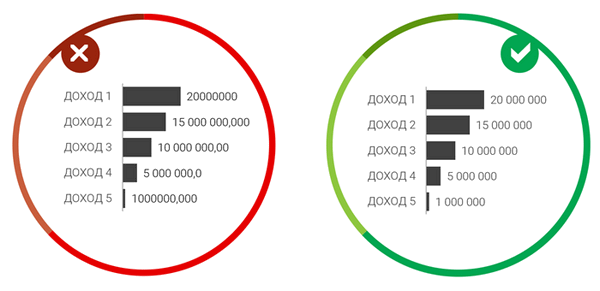

ПРАВИЛО 7. ПОНЯТНЫЙ ФОРМАТ ЧИСЕЛ

Числа должны быть с разделителями разрядов и без лишних знаков после запятой.

В больших числах всегда разделяйте разряды: 10 000 000, а не 10000000, иначе цифры становятся нечитабельными.

Также не используйте знаки после запятой без осознанной необходимости. И следите, чтобы формат был единый. Если вы решили показать один знак после запятой, то сделайте так для всех подписей данных, а не выборочно: где-то два знака, где-то три, а где-то без единого знака.

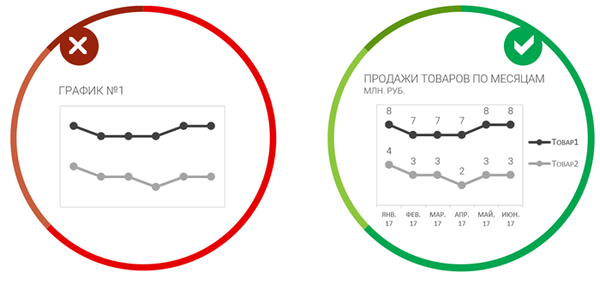

ПРАВИЛО 8. НАЗВАНИЕ И ПОДПИСИ

У диаграммы должно быть название и полная легенда.

Следите, чтобы всегда у вашей диаграммы было полное понятное название и все необходимые подписи, иначе появляется риск неверного истолкования.

Всегда должен быть понятен период и единицы измерения. Не надейтесь, что пользователь вашего графика догадается об этом из контекста. Чтобы удостовериться, что данные будут верно интерпретированы, встаньте на место читателя, который видит вашу диаграмму впервые. Все должно быть предельно чётко, у читателя не должно остаться ни одного сомнения по поводу трактовки представленных данных.

Помните, что ваша задача при создании графиков и диаграмм — упростить восприятие данных, а не вызвать лишние вопросы.

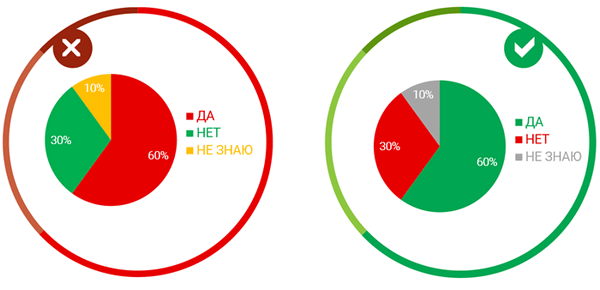

ПРАВИЛО 9. ОБЩЕПРИНЯТЫЕ ЦВЕТОВЫЕ РЕШЕНИЯ

Не нарушайте общепринятое использование того или иного цвета.

Есть несколько основных категорий, которые у нас всегда ассоциируются с определенным цветом:

положительные и отрицательные значения: зелёный и красный;
да/нет, согласен/не согласен: зелёный и красный;
мужчины и женщины: голубой и розовый;
прочее/другое/остальное/нет ответа/затрудняюсь ответить — серый цвет.

Если показывать данные категории на диаграммах в ожидаемой цветовой гамме, то пользователю даже не надо смотреть на легенду, без этого ясно, какой цвет что обозначает. Не пренебрегайте этим правилом, оно очень простое и логичное, однако в интернете часто встречаются примеры его игнорирования.

Есть хороший прием использования цвета для сравнения показателей текущего года и прошедшего — делать прошедший год более бледным, а текущий более ярким. При этом оба года лучше показывать в оттенках одного цвета, потому что речь идет про один и тот же показатель.

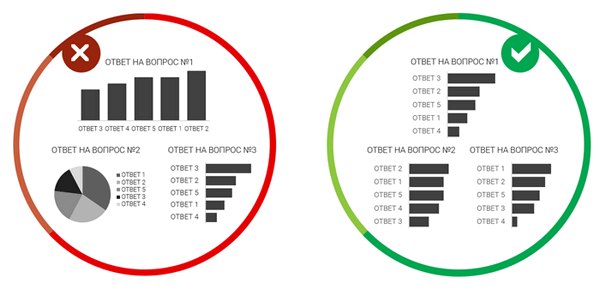

ПРАВИЛО 10. МИНИМУМ ТИПОВ ДИАГРАММ

Используйте один вид диаграммы для однотипных данных.

Избегайте разнообразия ради разнообразия.

Это не всегда красиво, но всегда бесполезно. Для однотипных данных лучше выбирать один вид диаграммы.

Например, когда вы показываете последовательно ответы на вопросы исследования или динамику продаж по нескольким магазинам, не включайте фантазию, используйте графики одного типа. Читателю необходимо время, чтобы привыкнуть к каждому новому виду диаграммы и разобраться, что означает та или иная линия, кружок или столбик.

ПРАВИЛО 11. ЕДИНАЯ ЦВЕТОВАЯ ПАЛИТРА

Придерживайтесь одной цветовой гаммы.

Визуальные элементы (графики, диаграммы, схемы) на протяжении всего исследования или отчета должны быть выполнены в одной цветовой гамме.

Если же вы исследовательская компания, то цветовая палитра должна быть единой и во всех исследованиях, для соблюдения фирменного стиля. Если вы свой отчет дополняете графиками из других исследований, их необходимо перерисовывать, иначе они сильно врезаются в общую картину и портят восприятие. Во-первых, у них наверняка другая цветовая гамма, во-вторых, часто качество картинок не самое лучшее и это сразу бросается в глаза.

Перерисовать график в стиле компании займет всего 10-20 минут, а отчет будет смотреться более целостным и качественным. Таким образом, именно вы интуитивно будете восприниматься создателем информации и экспертом, даже если укажете другой источник данных, что, кстати говоря, также всегда необходимо делать.

Не игнорируйте эти простые, но очень важные правила визуализации. Берегите своих читателей. Никто не любит чувствовать себя глупо, рассматривая непонятные или нагроможденные графики и диаграммы.

А вы сами при виде странных диаграмм на конференциях или совещаниях, не задавались вопросом: «Это я один такой несообразительный, что ничего не понимаю?» Поверьте, вы не одиноки!
