Обследование больного с хирургической патологией. Рентгеноскопия грудной клетки. Рентгенография грудной клетки.

Добавил пользователь Дмитрий К.
Обновлено: 14.12.2024

Для выявления патологических изменений сердца и оценки их влияния на сосудистое русло легких наиболее часто применяют рентгенографическое исследование грудной клетки, позволяющее получить изображение средостения, сердца и легких.

Снимки обычно делаются в заднепередней и левой боковой проекциях. В заднепередней проекции благодаря уменьшению расстояния между сердцем и рентгеновской пленкой изображение сердца получается более четким и менее искаженным, чем в переднезадней. У лежачего пациента можно воспользоваться передвижным рентгеновским аппаратом, но он позволяет делать снимки только в переднезадней проекции.

  • Диагностировать сердечные заболевания, сопровождающиеся изменением размера, формы или внешнего вида сердца и легких.
  • Контролировать расположение катетера в легочной артерии или полостях сердца, а также электродов электрокардиостимулятора.

Подготовка

  • Следует объяснить пациенту, что исследование позволяет оценить размер и форму сердца, и сообщить ему, кто и где будет проводить исследование. Необходимо заверить пациента в том, что лучевая нагрузка будет небольшой и безвредной.
  • Пациенту следует снять украшения, металлические предметы, раздеться до пояса и надеть халат без металлических застежек.

Процедура и последующий уход

Заднепередняя проекция

  • Пациент стоит на расстоянии около 2 м от рентгеновского аппарата спиной к нему, положив подбородок на держатель кассеты.
  • Высота последнего регулируется таким образом, чтобы шея пациента была слегка разогнута. Пациент кладет руки на бедра и прислоняется плечами и грудью к держателю кассеты по центру.
  • Во время экспонирования снимков пациента просят сделать глубокий вдох и задержать дыхание.

Левая боковая проекция

  • Руки пациента сцеплены над головой, левый бок прислонен к кассете.
  • Во время экспонирования пациента просят сделать глубокий вдох и задержать дыхание.

Передпезадпяя проекция у лежачего пациента

  • Головной конец кровати максимально приподнят.
  • Для уменьшения давления органов брюшной полости на диафрагму пациента усаживают в кровати.
  • Кассету подкладывают под спину пациента. Расстояние от пациента до рентгеновского аппарата может незначительно варьировать, но во всех случаях между ними не должно быть никаких предметов.
  • Во время экспонирования пациента просят сделать глубокий вдох и задержать дыхание.

Меры предосторожности

  • Рентгенография грудной клетки обычно противопоказана в I триместре беременности. При необходимости ее проведения во время экспонирования живот и область малого таза пациентки должны быть защищены свинцовым экраном или фартуком.
  • Амбулаторному пациенту следует производить рентгенографию в заднепередней, а не переднезадней проекции. Кроме показаний к рентгеновскому исследованию грудной клетки, в направлении должны быть указаны все изменения, выявленные во время предыдущих исследований.
  • При обследовании лежачего пациента необходимо обеспечить защиту всех присутствующих в палате с помощью свинцового экрана, ширмы или удаления на возможно большее расстояние от рентгеновского аппарата.

Нормальная картина

В норме на снимках, выполненных в заднепередней проекции, ширина грудной клетки по меньшей мере в 2 раза превышает поперечный размер сердца. В то же время в переднезадней проекции относительные размеры и положение сердца могут быть другими; возможно усиление тени сердца и дуги аорты. Когда исследование проводится с контрольной целью, рентгенограммы грудной клетки должны подтверждать правильное положение катетеров и водителей ритма.

Отклонение от нормы

Для диагностики заболеваний сердца необходимо оценивать рентгенограммы грудной клетки с учетом данных анамнеза, физикального обследования, ЭКГ и предыдущих рентгенологических исследований.

Изменение формы сердца обычно заключается в увеличении левого или правого желудочка, левого предсердия или даже нескольких полостей. При увеличении левого желудочка в заднепередней проекции левая граница сердца становится круглой и выпуклой с боковым расширением в своей нижней части, а в боковой проекции определяется выбухание левого желудочка кзади. При увеличении правого желудочка в заднепередней проекции наблюдается вторичное изменение левой границы сердца за счет расширения тени легочной артерии, а в боковой - расширение тени выносящего тракта правого желудочка. При увеличении левого предсердия его плотность на рентгенограмме в заднепередней проекции увеличивается вдвое, левая граница сердца сглаживается, левый главный бронх смещается кверху. В редких случаях правая граница сердца над проекцией правого желудочка расширяется кнаружи. В боковой проекции определяется выбухание левого предсердия кзади. Начальными признаками застоя в малом круге кровообращения на снимках, сделанных в заднепередней проекции, являются расширение тени легочных вен в верхнебоковой части корней легких и сосудистые тени, расположенные горизонтально вдоль нижней части правой границы сердца. Хроническая легочная венозная гипертензия приводит к формированию рисунка по типу оленьих рогов (из расширенных верхних и нормальных или суженных нижних легочных вен). При остром отеке легких увеличение плотности в центре легочных полей может по форме напоминать бабочку. Интерстициальный отек легких может напоминать снежные хлопья на фоне легочных полей.

Рентгенография грудной клетки

Рентгенография грудной клетки - это метод диагностики, позволяющий получить изображение органов грудной полости с помощью облучения рентгеновыми лучами. Различные ткани организма в зависимости от своей плотности по-разному пропускают рентгеновы лучи, а значит, по-разному отображаются на снимке (рентгенограмме).

Рентген грудной клетки дает возможность изучить костные структуры (ребра, грудину, позвоночник), легкие, плевру, бронхи и трахею, сердце и средостение, а также оценить состояние мягких тканей этой области.

Прежде всего, рентген грудной клетки используется для диагностики заболеваний легких.

Часто возникает вопрос, что лучше сделать рентген легких или флюорографию? Свои преимущества есть у каждого метода. Обычно флюорография используется для общей оценки состояния легких: есть ли признаки патологии или нет. Рентген легких позволяет получить более качественное изображение, а значит его диагностическая ценность выше. Зато флюорография дешевле.

Что показывает рентген грудной клетки?

Рентген грудной клетки способен выявить:

  • присутствие в легких очагов воспаления, в том числе характерных для таких заболеваний как пневмония и туберкулёз;
  • наличие опухолевых образований и отеков, которые могут быть следствием сердечной недостаточности;
  • наличие патологических скоплений газов и жидкостей;
  • скопление жидкости в околосердечной сумке, увеличение размера сердца, аорты и лимфатических узлов;
  • инородные предметы в легких, пищеводе и дыхательных путях.

Какие заболевания помогает диагностировать рентген грудной клетки?

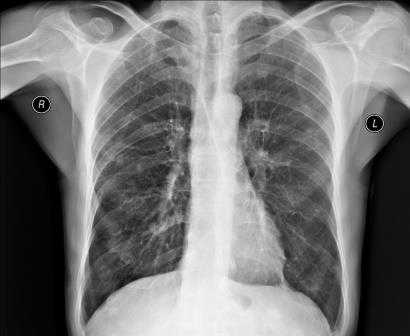

Изображение 1: Рентгенография грудной клетки - клиника Семейный доктор

Рентген грудной клетки

Рентген грудной клетки назначается в целях диагностики и оценки состояния при таких заболеваниях, как:

  • пневмония. В сложных случаях данные рентгена легких являются базовыми для постановки диагноза острой пневмонии;
  • туберкулёз;
  • воспалительные заболевания плевры (плеврит, эмпиема плевры);
  • опухолевые заболевания легких, бронхов, трахеи;
  • тромбоэмболия легочной артерии;
  • профессиональные заболевания легких, вызванные длительным вдыханием пыли и других мелких частиц;
  • пневмотракс (механический разрыв легочной ткани);
  • паразитарные заболевания грудной клетки (эхинококкоз);
  • заболевания грудного отдела позвоночника.

Показания к назначению рентгена легких (рентгена грудной клетки)

Показаниями к рентгену легких являются:

  • длительный кашель;
  • отхаркивание большого количества мокроты;
  • кровь в мокроте;
  • одышка;
  • систематические боли в груди или боли в области спины;
  • длительное повышение температуры тела.

Как делается рентген легких (рентген грудной клетки)

В большинстве случаев специальной подготовки к рентгену грудной клетки не требуется.

Необходимо будет раздеться до пояса, а также снять все металлические предметы и украшения. Рентгенография обычно делается в передней или задней проекции в положении стоя. В некоторых случаях рентген делается в боковой проекции, в том числе в положении лежа. В момент, когда делается снимок, нельзя двигаться. Надо быть готовым на некоторое время задержать дыхание.

Где сделать рентген грудной клетки в Москве?

Сделать рентген легких(обзорную рентгенографию грудной клетки) вы можете в рентгенологическом отделении любой из поликлиник «Семейного доктора».

Оставьте телефон -
и мы Вам перезвоним

Не занимайтесь самолечением. Обратитесь к нашим специалистам, которые правильно поставят диагноз и назначат лечение.

Рентген грудной клетки

Программа привилегий - это дополнительные сервисные возможности и лучшие ценовые предложения на услуги.

Рентген (рентгенография) органов грудной клетки - это метод диагностики, использующий для визуализации органов грудной полости рентгеновское излучение. С помощью рентгена грудной клетки может быть получено изображение костных структур - ребер, грудины, позвоночника; на рентгенограммах также видны легкие, плевра, бронхи, трахея, сердце и средостение.

Рентген органов грудной клетки применяется, прежде всего, для диагностики заболеваний легких. С помощью рентгена выявляются очаги воспаления в лёгких, в том числе характерные для таких заболеваний как пневмония и туберкулёз, наличие новообразований и отёков, инородные предметы, попавшие в лёгкие. Также рентген грудной клетки используется в диагностике заболеваний сердечно-сосудистой системы (сердца, аорты) и позвоночника.

Рентген грудной клетки может быть назначен в случае длительного кашля, отхаркивания большого количество мокроты, присутствия в мокроте крови, при одышке, систематических болей в груди, неспадающей повышенной температуры. Специальной подготовки к исследованию не требуется.

Сделать рентген грудной клетки в Москве

Если Вы ищете, где сделать рентген легких (органов грудной клетки) в Москве, обратитесь в АО "семейный доктор". Ниже Вы можете уточнить стоимость рентгена грудной клетки, а также записаться на исследование, выбрав поликлинику, которая находится в наиболее удобном для Вас районе Москвы.

Рентгенологическое исследование органов грудной клетки

Среди всех рентгенологических исследований чаще всего применяется именно рентгенография органов грудной клетки. Данная процедура используется для получения снимков легких и дыхательных путей, сердца, кровеносных сосудов и костей грудной клетки и позвоночника.

Рентгенологическое исследование представляет собой неинвазивную диагностическую методику, которая помогает врачам обнаруживать и лечить различные заболевания. При этом те или иные части тела подвергаются воздействию небольшой дозы ионизирующего излучения, что позволяет получить их снимок.

Рентгенологическое исследование является самым старым методом визуализации и используется в диагностике чаще всего.

В каких областях применяется рентгенография органов грудной клетки?

Рентгенография органов грудной клетки применяется для оценки состояния легких, сердца и стенки грудной полости. Как правило, в первую очередь данное исследование назначается с целью диагностики следующих симптомов:

  • Одышка
  • Выраженный или длительно существующий кашель
  • Боль в груди
  • Травма груди
  • Лихорадка

Рентгенография органов грудной клетки используется для диагностики и наблюдения за течением следующих состояний:

  • Пневмония
  • Сердечная недостаточность и другие заболевания сердца
  • Эмфизема легких
  • Рак легких
  • Положение центрального катетера или интубационной трубки
  • Другие заболевания

Как нужно подготовиться к исследованию?

В большинстве случаев рентгенография органов грудной клетки не требует какой-либо подготовки.

На время исследования необходимо снять часть или всю одежду и одеть специальную больничную рубашку. Кроме этого, следует снять все украшения, очки, съемные зубные протезы и любые металлические изделия или предметы одежды, которые могут повлиять на рентгеновское изображение.

Женщинам необходимо проинформировать лечащего врача и рентгенолога о любой возможности беременности. Как правило, рентгенологические исследования в период беременности не проводятся, чтобы избежать воздействия излучения на плод. Если рентгенография все-таки необходима, то следует предпринять особые предосторожности для защиты развивающегося ребенка.

Как выглядит диагностическое оборудование?

Оборудование для проведения рентгенологического исследования органов грудной клетки обычно включает настенный аппарат в виде ящика, где размещается рентгеновская пленка или матрица для получения цифровых снимков, и рентгеновскую трубку, которая находится на 1,5 метра кзади.

В некоторых случаях рентгеновская трубка подвешивается над столом пациента. В выдвижном ящике под столом находится рентгеновская пленка или фотопластина для получения цифровых изображений.

Портативный (переносной) рентгеновский аппарат - это компактное устройство, которое позволяет проводить обследование пациента непосредственно в реанимации или в больничной койке. При этом рентгеновская трубка присоединяется к гибкому манипулятору, который размещается над телом пациента, в то время как фотопластина или держатель для рентгеновской пленки - позади тела пациента.

На чем основано проведение исследования?

Рентгеновское излучение подобно другим формам излучения, таким как свет или радиоволны. Оно обладает способностью проходить через большинство объектов, в том числе тело человека. При использовании с диагностической целью рентгеновский аппарат вырабатывает небольшой пучок излучения, которое проходит через тело и создает изображение на фотографической пленке или специальной матрице для получения цифровых снимков.

Рентгеновское излучение поглощается различными органами и частями тела по-разному. Плотные образования, например, кости, поглощают излучение сильно, в то время как мягко-тканные структуры (мышцы, жировая ткань и внутренние органы) в большей степени пропускают рентгеновские лучи через себя. В результате на рентгенограмме костная ткань выглядит белой, воздух и воздушные полости - черными, а мягкие образования получают различные оттенки серого.

При рентгенографии органов грудной клетки основная часть излучения поглощается ребрами, которые на снимке выглядят белыми или светло-серыми. Ткань легких поглощает рентгеновские лучи слабо, а поэтому на рентгенограмме получается темного цвета.

До недавнего времени рентгеновские снимки хранились в виде копий на пленке, подобно фотографическим негативам. В настоящее время большинство изображений доступно в виде цифровых файлов, которые хранятся в электронном виде. Такие снимки легко доступны и используются для сравнения с результатами последующих обследований при оценке эффективности лечения.

Как проводится рентгенологическое исследование органов грудной клетки?

Как правило, необходимо получить два снимка органов грудной клетки: в прямой и боковой проекции. Пациент в этом время располагается напротив держателя фотопластины.

Рентгенолог (врач, который специализируется на проведении рентгенологических исследований) или медицинская сестра прижимает плечи и таз пациента к поверхности устройства, где находится фотопластина. Для второго снимка пациент размещается боком, подняв руки вверх.

Если пациент не в состоянии стоять, то его располагают на специальном столе. При этом следует сохранять максимальную неподвижность, а во время самого снимка задержать дыхание на несколько секунд, что снижает вероятность смазывания изображения. При работе рентгеновского аппарата врач отходит к стене или выходит из процедурного кабинета в соседнее помещение.

После завершения исследования рентгенолог просит пациента подождать до окончания анализа полученных изображений, поскольку может потребоваться дополнительная серия снимков.

Рентгенологическое исследование грудной клетки занимает, в целом, около 15 минут. Для оценки изменений состояния органов грудной клетки через несколько дней, недель или месяцев может потребоваться дополнительный снимок.

Что следует ожидать во время и после исследования?

Рентгенологическое исследование органов грудной клетки само по себе безболезненно.

Некоторый дискомфорт пациенту может принести прохладная температура в процедурном кабинете и холодная поверхность фотопластины. Неудобство причиняет необходимость стоять неподвижно, особенно при наличии артрита, травм грудной стенки и верхних или нижних конечностей. Найти наиболее удобную позицию, которая к тому же обеспечивает получение качественных снимков, пациенту помогает врач или ассистент врача.

Кто изучает результаты рентгенографии и где их можно получить?

Анализ снимков проводится рентгенологом: врачом, который специализируется на проведении рентгенологических исследований и интерпретации их результатов. После изучения снимков рентгенолог составляет и подписывает заключение, которое отправляется к лечащему врачу. В некоторых случаях заключение можно забрать в самом рентгенологическом отделении. Результаты рентгенографии органов грудной клетки можно получить достаточно быстро.

Часто требуется последующее обследование, точную причину проведения которого пациенту объяснит лечащий врач. В некоторых случаях дополнительное обследование проводится при получении сомнительных результатов, которые требуют разъяснения в ходе повторных снимков или применения особых методик визуализации. Динамическое наблюдение позволяет вовремя выявить какие-либо патологические отклонения, возникающие со временем. В некоторых ситуациях повторное обследование позволяет говорить об эффективности лечения или стабилизации состояния тканей со временем.

Преимущества и риски рентгенологического исследования органов грудной клетки

Преимущества:

  • После завершения обследования никакого излучения в организме пациента не остается.
  • При использовании в диагностических целях рентгеновские лучи не вызывают каких-либо побочных эффектов.
  • Оборудование для рентгенологического исследования стоит относительно недорого и имеется в большинстве отделений неотложной помощи, диагностических центрах, поликлиниках и других учреждениях, что делает проведение рентгенографии удобным как для пациентов, так и для врачей.
  • Поскольку рентгенологическое исследование проводится быстро и легко, то особую пользу оно несет для диагностики и лечения неотложных состояний.

Риски:

  • При избыточном воздействии рентгеновского излучения на организм всегда есть крайне небольшой риск развития злокачественных опухолей. Тем не менее, преимущества точной диагностики существенно данный риск превышают.
  • Эффективная доза излучения при проведении рентгенографии костей различна.
  • Женщине всегда следует сообщать лечащему врачу или рентгенологу о возможности беременности.

Несколько слов о снижении воздействия излучения на организм

В ходе рентгенологического обследования врач принимает особые меры по минимизации облучения организма, одновременно стараясь получить изображение наилучшего качества. Специалисты международных советов по радиологической безопасности регулярно проводят обзоры стандартов рентгенологического обследования и составляют новые технические рекомендации для рентгенологов.

Ультрасовременные рентгенологические аппараты позволяют контролировать дозу рентгеновского излучения и обеспечивают его фильтрацию, что минимизирует рассеивание пучка. При этом органы и системы пациента, которые не подвергаются обследованию, получают минимальную дозу излучения.

Каковы ограничения рентгенографического исследования органов грудной клетки?

Рентгенография органов грудной клетки представляет собой крайне полезный диагностический инструмент, однако обладает некоторыми ограничениями.

Поскольку рутинное рентгенологическое исследование не позволяет выявить некоторые состояния внутренних органов, то не всегда позволяет поставить точный диагноз. Например, рентгенография органов грудной клетки не всегда диагностирует злокачественные опухоли небольшого диаметра. Кроме этого, на рентгенограмме нельзя увидеть тромб в легких, который появляется при легочной тромбоэмболии.

Поэтому для уточнения результатов рентгенографии органов грудной клетки в некоторых случаях приходится использовать и другие методы визуализации.

(495) 506-61-01 - справочная по радиотерапии и радиохирургии


Израильские специалисты по радиотерапии и радиохирургии

Израиль занимает ведущие позиции в мире в области радиологии. В клиниках Израиля доступны все современные технологии радиотерапии и радиохирургии. Подробнее

Радиологическое отделение клиники НордВест - Франкфурт-на-Майне

Клиника Нордвест во Франкфурте-на-Майне - это современная многопрофильная клиника и академическая клиническая больница Франкфуртского университета им. Гёте. Главный врач департамента радиоонкологии - приват-доцент, д.м.н. Михаэль ван Кампен. Подробнее

Центр Кибер-нож в Германии - Мюнхен

Центр CYBERKNIFE (Кибернож) расположен при университетской клинике Мюнхена "Гроссхадерн". Именно здесь с 2005 года лечение пациентов проводится с применением новейшей разработки в области медицины под названием CYBERKNIFE (Кибернож). Это уникальное оборудование - наиболее безопасное и эффективное из всех методов лечения доброкачественных и злокачественных новообразований. Подробнее

МСКТ органов грудной клетки

Компьютерная томография (или МСКТ) органов грудной клетки - это лучший на сегодня метод визуализации состояния легких, плевры, трахеи, бронхов, а также органов средостения (так называются органы, расположенные между правой и левой плевральными полостями; к ним относятся: перикард с находящимся в нём сердцем, сосуды, в том числе аорта, пищевод, лимфатические узлы и др.).

Мультиспиральная компьютерная томография (так расшифровывается аббревиатура МСКТ) использует рентгеновское излучение, как и классическая рентгенография, но возможности детализации МСКТ-исследования гораздо выше. Современные томографы за считанные мгновения (12-15 сек) получают множественные срезы исследуемой области, а мощное компьютерное обеспечение реконструирует изображение в необходимом количестве плоскостей, а также в 3D (объемное изображение). На изображениях, полученных с помощью МСКТ, с высокой степенью детализации видны как костные структуры, так и мягкие ткани, что делает этот метод базовым в диагностике заболеваний органов грудной клетки.

Что позволяет обнаружить МСКТ органов грудной клетки?

МСКТ органов грудной клетки позволяет выявить:

  • интерстициальные заболевания легких. Это группа заболеваний, вызывающих утолщение интерстиция - соединительной ткани легких, обеспечивающей поддержку альвеолам. МСКТ помогает диагностировать такие интерстициальные заболевания как альвеолит, саркоидоз, эмфизема легких и некоторые другие;
  • инфекционные заболевания легких (пневмония, туберкулёз и др.);
  • заболевания бронхов, в том числе бронхоэкстазы - расширения бронхов и альвеол, рубцовые стенозы (сужения) бронхов, кисты, инородные тела в бронхах и др.;
  • нарушения легочного кровообращения (тромбоэмболия легочной артерии, инфаркт легкого и др.);
  • опухоли легочной ткани, плевры, средостения;
  • внелегочные патологические процессы.

Показания к МСКТ органов грудной клетки

МСКТ-исследование органов грудной клетки проводится:

  • в случае необходимости оценки состояния легких и органов средостения или диагностики их заболеваний. На необходимость МСКТ органов грудной клетки могут указывать такие симптомы как нарушения дыхания (в том числе кашель, одышка) или боли в груди;
  • как уточняющее исследование по результатам проведенной рентгенографии органов грудной клетки;
  • в целях локализации опухолевых образований;
  • для оценки последствий травм грудной клетки и определения наличия кровотечений в грудной клетке.

Подготовка к МСКТ органов грудной клетки

МСКТ органов грудной клетки специальной подготовки не требует.

Поскольку металлические предметы могут вызвать дефекты изображения, перед прохождением МСКТ-исследования всё металлическое с тела следует снять (цепи, медальоны, бюстгальтер c металлическими застежками и т.д) . Однако наличие металла в теле (или вживленных электронных устройств) не создает для пациента никакой угрозы, поэтому противопоказанием для проведения МСКТ-исследования не является (а вот МРТ в этом случае проводить нельзя).

МСКТ-исследования не проводятся во время беременности.

Где сделать МСКТ органов грудной клетки в Москве

Если у Вас есть результаты предыдущих исследований (рентген, КТ, МРТ), возьмите их с собой, - они помогут врачу разобраться с ситуацией. Проверьте, чтобы в направлении на исследование была указана не только область исследования (МСКТ органов грудной клетки), но и клиническая задача (это важно).

Выписать направление на МСКТ органов грудной клетки Вам может врач в любой из поликлиник «Семейного доктора». Чаще всего на МСКТ органов грудной клетки направляют врачи общей практики (терапевт или семейный врач), пульмонолог, кардиолог.
