Приборы для оценки проходимости носа. Риноспирометр и риноманометр

Добавил пользователь Валентин П.
Обновлено: 14.12.2024

Оценка проходимости носовых дыхательных путей, выявление патологий по методу передней активной риноманометрии (ПАР) для каждой половины носа, сравнение с должными значениями, пре/постмедикационные тесты с автоматическим сравнением, кривые в реальном времени, редактирование автозаключения с сохранением, сравнение обследований пациента. Обследование детей с 3-5 лет.

Методика

Передняя активная риноманометрия (ПАР)

Применение

Ринология, Пластическая хирургия

Производство

Компьютерный риноманометр с базой данных для объективной оценки проходимости носовых ходов. Исследование выполняется по методике передней активной риноманометрии (ПАР).

Основные преимущества риноманометра

Объективная оценка проходимости

Простой и наглядный тест

Давление	1200 Па
Поток	1500 мл/с
Погрешность при измерении объема	менее 3%
Полоса пропускания сигнала	30 Гц
Класс защиты по электробезопасности (ГОСТ Р50267.0)	BF
Подключение к компьютеру	по шине USB
Питание прибора	от порта USB

Программное обеспечение риноманометра позволяет выполнять обследования в по методике передней активной риноманометрии (ПАР) и работает на компьютерах под управлением ОС Windows XP/7/8/10

Основные возможности программы

Сравнение с нормой

Сравнение До и После

суммарный поток (при 150 Па)

прирост потока (при 75 Па а 150 Па и 150 Па а 300 Па)

соотношение сторон (асимметрия)

Сравнение результатов: до 4-х тестов

Должные величины для взрослых и детей

Программное обеспечение состоит из двух частей: база данных и программа риноманометрии.

Архив позволяет хранить практически неограниченное количество данных обследований.

Основная

блок преобразования ПТС-14П-01

комплект воздуховодов риноманометрический

многоразовая маска пациента (№4)

комплект носовых адаптеров (50 шт.)

кабель подключения к ПК

ПО регистрации и анализа на диске

Мундштуки со встроенным защитным фильтром и однонаправленные мундштуки с обратным клапаном.

Кроме того: носовые зажимы, калибровочные шприцы, сетки сопротивления, трубки пациента.

ПРИНЦИП РАБОТЫ

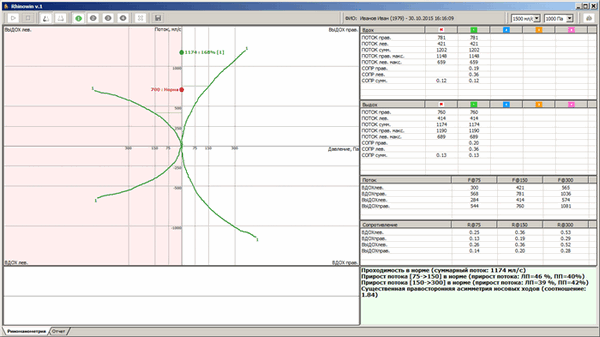

Прибор оценивает такие параметры носового дыхания, как изменение воздушного потока и создаваемое им давление. В режиме реального времени отображаются графики изменения параметров и по окончанию измерения рассчитываются значения скорости потока и сопротивления в реперных точках. Программа позволяет одновременно сравнить до 4-х исследований.

ОБЛАСТИ ПРИМЕНЕНИЯ

Прибор определяет сопротивление (проходимость) носовых ходов для объективной количественной оценки степени затруднённости носового дыхания и используется в

ЛОР-отделениях поликлиник и больниц
отделениях функциональной диагностики
отделениях и клиниках пластической хирургии

для постановки диагноза и оценки состояния функции носового дыхание ДО и ПОСЛЕ проведения лечения или хирургического вмешательства, для проведения специальных функциональных проб.

КОМПЛЕКТАЦИЯ

В базовом исполнении РИНОМАНОМЕТР «РИНОЛАН» поставляется в виде внешнего блока к стандартному ПК с одной универсальной лицевой маской, расходомерной риноманометрической дыхательной трубкой пациента, стартовым запасом носовых адаптеров оптимального размера и дистрибутивом с ПО.

По заказу комплекс может быть поставлен с компьютером, принтером, блоком ИБП и размещением на мобильной тележке или в кейсе-укладке для удобного хранения прибора и аксессуаров.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ

Автоматическое заключение с возможностью его редактирования и сохранения.

Небольшие габариты и вес основного блока обеспечивают достаточную мобильность.

Информация и расчетные параметры представлены в табличном и графическом виде.

Возможность адаптации ПО под ваши задачи. Стартовое эксплуатационное обучение.

Все дополнительные расходные комплектующие поставляются производителем.

РИНОМАНОМЕТР «РИНОЛАН» МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ПРОВЕДЕНИЯ

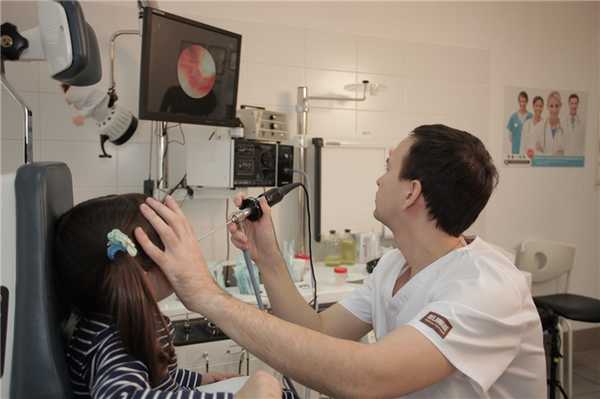

Риноманометрия

Риноманометрия - это метод исследования, позволяющий объективно определить функцию носового дыхания.

5.00 (Проголосовало: 2)

Как проводится риноманометрия
Для чего проводится риноманометрия
Противопоказания к процедуре

Риноманометрия - это метод исследования, который даёт возможность объективно определить функцию носового дыхания. Метод очень чувствительный и основан на регистрации изменений скорости потока воздуха и внутриносового давления при дыхании через нос.

Как проводится риноманометрия

Перед началом процедуры необходимо очистить полость носа.
Затем одну ноздрю закрывают при помощи обтуратора.
Пациент надевает маску и совершает несколько дыхательных движений. Дыхание производится строго через нос!
Затем необходимо поменять сторону.

Полученные данные записываются на компьютер, далее информация от прибора обрабатывается и анализируется.

Для чего проводится риноманометрия

для определения проф. пригодности
для подтверждения диагноза и определения показаний к хирургическому лечению
для объективной оценки результатов хирургического и консервативного лечения
для скрининга и ранней диагностики дыхательных нарушений

Противопоказания к процедуре

Риноманометрия - это безопасный и неинвазивный метод, который не имеет абсолютных противопоказаний.

психические нарушения;
возраст до 3 лет;
лежачее положение пациента.

Своевременное обращение к врачу поможет сохранить Ваше здоровье.
Не откладывайте лечение, звоните прямо сейчас. Мы работаем круглосуточно в Москве.

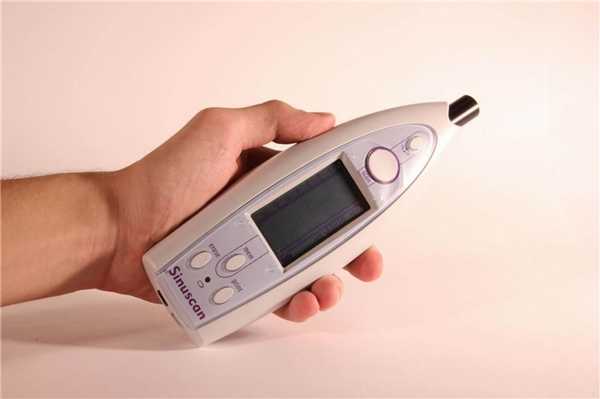

Что такое синускан?

Аппарат синускан - это легкодоступный метод ультразвуковой диагностики воспалительных процессов в лобных и верхнечелюстных пазухах носа.

Что такое синускан?
Принцип действия синускана
Преимущества данного метода исследования
Показания для синусоскопии
Что показывает синусоскопия
Как проводится процедура?

Принцип действия синускана

Аппарат синускан посылает ультразвуковой сигнал, анализирует его отражение и выводит результат на дисплей в виде графика.

Важно знать! В норме в пазухах носа содержится воздух. При воспалительном процессе отмечается утолщение (отек) слизистой или образование экссудата и гноя в полостях пазух носа.

Ультразвуковой сигнал, отражающийся от свободных носовых пазух и заполненных жидкостью, имеет большую разницу. Основываясь на результатах исследования, лор-врач может поставить точный диагноз.

Преимущества данного метода исследования

Это безвредный, достоверный метод.
Можно применять при диагностировании синуситов у детей с трех лет и беременных женщин.
Быстрое получение результата.
Не требует подготовки.
Возможность повторного динамического исследования без вреда для здоровья пациента.

Показания для синусоскопии

боль и давление в проекции лобных и гайморовых пазух
слизистое и гнойное отделяемое из носа, стекание его по задней стенке глотки
повышение температуры тела , нарушение носового дыхания
затяжной насморк (более 10 дней)

Что показывает синусоскопия

1. Нормальные показатели при синусоскопии - появление сигнала в пределах от 1 до 2 см.

2. При скоплении экссудата или гноя в гайморовых пазухах - сигнал появляется в пределах от 3.5 до 6 см.

Как проводится процедура?

Область пазух смазывается звукопроводящим гелем и врач перемещает по ней прибор. Датчик аппарата улавливает сигналы и фиксирует их на дисплее. Процедура занимает несколько минут.

Диагностика дыхательной функции

Диагностика дыхательной функции проводится часто при заложенности носа.

Диагностика дыхательной функции носа необходима при выявлении патологических процессов полости и придаточных пазух. Нос - это важная часть дыхательного тракта. В норме человек вдыхает около 500 см3 воздуха.

Если же наблюдается заложенность, связанная с разрастанием аденоидных вегетаций или возникшая по другим причинам, нос перестает в полной мере выполнять дыхательную функцию.

Показания

Потенциальными кандидатами на прохождение дыхательных тестов будут люди, состояние которых описывается с учетом следующих симптомов:

приоткрытый рот (из-за заложенности носа больному приходится заменять носовое дыхание ротовым, что заставляет его держать рот постоянно слегка приоткрытым);
отклонения в развитии нижней челюсти, неправильный прикус и другие зубо-челюстные аномалии (это наблюдаются, когда дыхание через нос оказывается затруднено в течение длительного времени, например, с детства);
гнусавость (становится результатом нарушения резонаторной функции, проявляется при произнесении сонорных звуков);
утолщение спинки носа (возникает в юношеском возрасте как один из симптомов синдрома Вокеза).

К проблемам с носовым дыханием могут привести полипы, искривленная носовая перегородка, опухоли, новообразования, инородные тела в носу.

Виды диагностики

Проба Воячека

Простым и распространенным способом выявления дисфункции дыхания через нос считается проба с пушинкой, предложенная В.И. Воячеком. В рамках исследования удается получить объективные данные о состоянии обеих половин носа. Для этого к каждой ноздре пациента подносят ватную пушинку и во время вдоха оценивают скорость ее движения.

Метод дыхательных пятен

Альтернативу составляет метод дыхательных пятен Цваардемакера. К носу обследуемого подносится металлическая пластинка с полированной поверхностью, на которую предварительно нанесены полукруги. Они служат ориентиром при оценке размера запотевших участков, появляющихся на пластине при вдохе.

Измерить степень проходимости носовых путей и провести диагностику дыхательной функции можно проведением компьютерной риноманометрии. Основу такого исследования составляет риноманометр, который позволяет измерить показатели воздушного потока и зарегистрировать их в виде числовых значений.

Преобразование давления внутри носовой полости и скорости прохождения воздуха в цифры стало возможным благодаря микродатчикам, которыми оборудованы все современные электронные устройства для риноманометрии. После снятия показаний на экране монитора появляется графическое изображение, по которому врач оценивает состоятельность носового дыхания.

Акустическая ринометрия

Наряду с перечисленными способами диагностики дыхательной функции в отоларингологии применяется акустическая ринометрия. Проводится звуковое сканирование назальной полости, чтобы установить ее общий объем и характер поверхности. Необходимое для проведения процедуры оборудование представлено определенной вычислительной системой, к которой крепится измерительная трубка с носовым адаптером. Последний посылает звуковые сигналы и регистрирует их отражение от внутриносовых тканей. На дисплее выводится график, по которому врач определяет необходимые параметры носа.

Дополнительным преимуществом метода является возможность параллельно проводить функциональные пробы и отслеживать все изменения в динамике (после медикаментозной терапии).

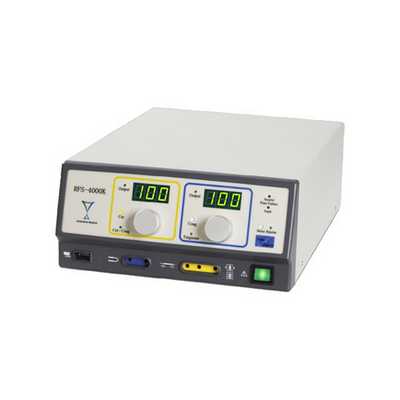

Радиоволновой хирургический аппарат RFS-4000K

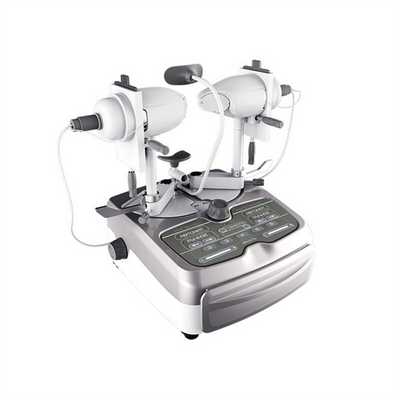

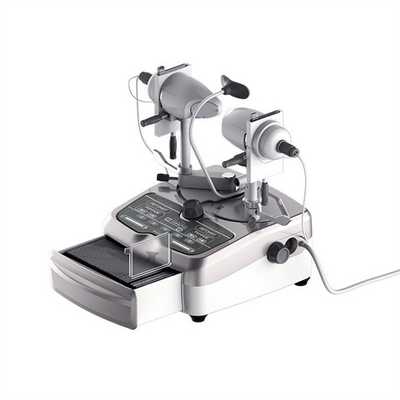

Синоптофор (синоптископ) МГ-1

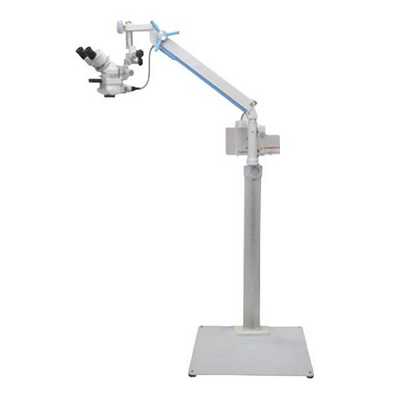

Микроскоп операционный для стоматологии MJ 9100S с ZOOM-увеличением

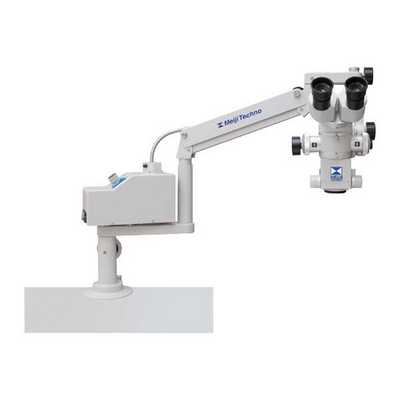

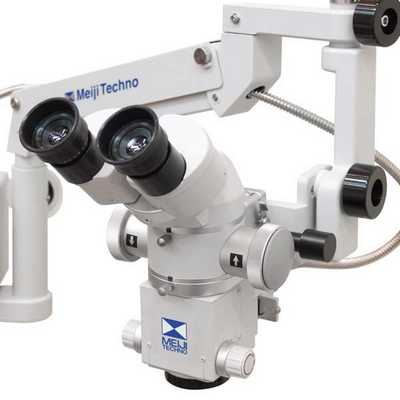

Микроскоп операционный портативный MJ 9100 с ZOOM-увеличением

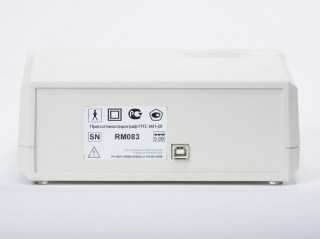

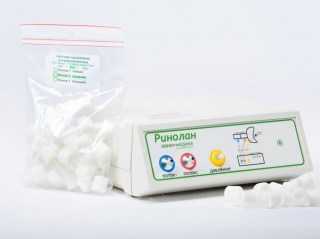

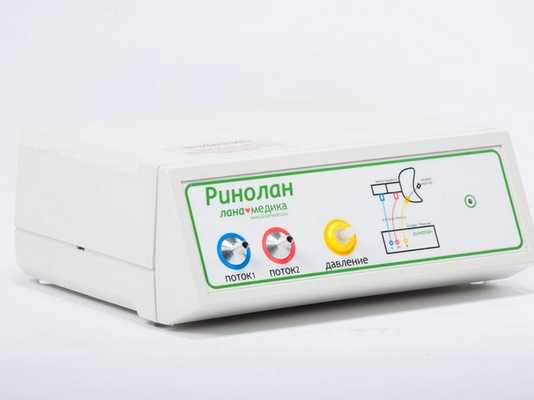

Риноманометр Ринолан

Ринолан - компьютерный риноманометр с базой данных для объективной оценки проходимости носовых ходов.

Компьютерный риноманометр определяет сопротивление (проходимость) носовых ходов для объективной количественной оценки степени затруднённости носового дыхания по методу (ПАР) передней активной риноманометрии для постановки диагноза и оценки состояния функции носового дыхание ДО и ПОСЛЕ проведения лечения или хирургического вмешательства, для проведения специальных функциональных проб.

Основные преимущества риноманометра

Объективная оценка проходимости
Простой и наглядный тест
Сравнение результатов
Выявление патологий

Методика
Передняя активная риноманометрия (ПАР).

Области применения
Ринология, Пластическая хирургия.

Технические характеристики аппарата риноманометр Ринолан

Давление: 1200 Па
Поток: 1500 мл/с
Погрешность при измерении объема менее 3%
Класс защиты по электробезопасности (ГОСТ Р50267.0) BF
Подключение к компьютеру по шине USB
Питание прибора от порта USB

Комплектация риноманометра Ринолан

Основная

Блок преобразования ПТС-14П-01
Комплект воздуховодов риноманометрический
Расходомерная трубка
Многоразовая маска пациента (№4)
Комплект носовых адаптеров (50 шт.)
Запасные воздуховоды
Кабель подключения к ПК
ПО регистрации и анализа на диске

Опционально

Компьютер с принтером
Мски пациента других размеров
Носовые адаптеры

Программное обеспечение

Основные возможности программы

Сравнение с нормой
Тренды параметров
Сравнение До и После
Критерии оценки:

- суммарный поток (при 150 Па)
- прирост потока (при 75 Па а 150 Па и 150 Па а 300 Па)
- соотношение сторон (асимметрия)

Программное обеспечение состоит из двух частей: база данных и программа риноманометрии. Архив позволяет хранить практически неограниченное количество данных обследований.
