Тимомы — опухоли, которые развиваются из эпителиальных клеток вилочковой железы (тимуса). Этот орган находится в грудной клетке, в области, которая называется передним средостением, в нем происходит созревание и «обучение» иммунных . Тимус функционирует у детей, достигает максимального размера у подростков, а затем постепенно исчезает — происходит его инволюция.

Тимомы могут возникать в любом возрасте, чаще всего у людей 40-60 лет.

Типы тимомы

Термин «тимома» собирательный, он объединяет довольно много разных эпителиальных опухолей. Существуют злокачественные тимомы (иногда их называют раком тимуса) и доброкачественные, причем, четкой границы между ними не существует. Степень злокачественности определяется способностью опухоли прорастать в окружающие ткани.

Чаще всего — примерно в 90% случаев — тимомы возникают в переднем средостении. В 5-10% случаев их обнаруживают в области шеи, в среднем и заднем средостении. Считается, что такое нехарактерное расположение опухоли связано с добавочными дольками тимуса.

Помимо эпителиальных опухолей, в тимусе встречаются новообразования из лимфоидной ткани. Они называются лимфомами. Очень редко в вилочковой железе развиваются нейроэндокринные опухоли.

Почему развивается заболевание?

Причины и факторы риска опухолей вилочковой железы на данный момент изучены недостаточно.

Известно, что 30-40% людей с тимомами параллельно заболевают миастенией гравис — патологией, при которой иммунная система разрушает рецепторы на поверхности поперечнополосатых мышц, в результате чего возникает их слабость, повышенная утомляемость. В 5% случаев тимомы ассоциированы с такими состояниями, как дерматомиозит, истинная эритроцитарная аплазия, синдром Кушинга, системная красная волчанка, синдром неадекватной секреции антидиуретического гормона.

Позаботьтесь о себе, запишитесь на консультацию сейчас

Стадии и типы заболевания

При стадировании инвазивных тимом можно руководствоваться общепринятой международной классификацией TNM. Буквы в этой аббревиатуре, соответственно, обозначают состояние первичной опухоли, наличие очагов поражения в регионарных лимфатических узлах и отдаленных метастазов:

Не удается оценить первичную опухоль.

Первичная опухоль не обнаруживается.

Опухоль распространяется только на жировую клетчатку, окружающую вилочковую железу (T1a).
Опухоль проросла в плевру — тонкую оболочку из соединительной ткани, выстилающую изнутри грудную полость и покрывающую легкие (T1b).

Опухоль прорастает в окружающую жировую клетчатку и околосердечную сумку (перикард).

Опухоль прорастает в соседние ткани и органы: легкие, кровеносные сосуды легких, диафрагмальный нерв.

Опухоль прорастает в трахею, пищевод, крупные кровеносные сосуды.

Не удается оценить состояние регионарных лимфоузлов.

Опухолевые очаги в регионарных лимфатических узлах отсутствуют.

Опухолевые очаги в близлежащих лимфатических узлах.

Опухолевые очаги в лимфоузлах в области шеи или внутри грудной полости.

Отдаленные метастазы не обнаружены.

Многие онкологи используют классификацию Masaoka/Koga, она считается наиболее удобной и предусматривает деление всех опухолей вилочковой железы на 4 стадии:

Опухоль находится в пределах тимуса, не прорастает его капсулу.

Опухоль прорастает капсулу органа и распространяется в окружающую жировую клетчатку:

Прорастание капсулы видно только под микроскопом (IA).
Прорастание капсулы видно невооруженным глазом (IB).

Опухоль прорастает в соседние органы:

Вторгается в крупные кровеносные сосуды (IIIA).
Не вторгается в крупные кровеносные сосуды (IIIB).

Очаги в лимфатических узлах ().
Отдаленные метастазы (M1).

Специальная система классификации была разработана в 2004 году экспертами Всемирной Организации Здравоохранения. Она подразумевает деление тимом на шесть типов, в зависимости от гистологического строения:

Веретеноклеточные, или медуллярные, тимомы. Отличаются хорошим прогнозом. Практически все пациенты, у которых установлен такой диагноз, живут 15 лет и дольше.

Смешанные тимомы. Под микроскопом внешний вид опухолевой ткани напоминает тимому B, но в нем присутствуют лимфоциты.

Такие тимомы называют богатыми лимфоцитами, лимфоцитарными, преимущественно кортикальными, органоидными. В них, как следует из названия, много лимфоцитов. Также отличаются хорошим прогнозом. Примерно 90% пациентов остаются живы в течение 20 лет и дольше, после того как у них установлен такой диагноз.

Кортикальная тимома. Напоминает тип B1, в ней также содержится много лимфоцитов, но эпителиальные клетки сильнее отличаются от нормальных. Прогноз выживаемости с момента установления диагноза составляет 60%.

Эти тимомы известны как эпителиальные, атипические, сквамоидные, высокодифференцированный рак тимуса. В опухоли обнаруживаются измененные эпителиальные клетки и небольшое количество лимфоцитов. Прогноз выживаемости — 20%.

Наиболее агрессивная разновидность опухолей вилочковой железы. Клетки в опухолевой ткани совсем не похожи на нормальные, это типичные раковые клетки. Прогноз выживаемости при таких новообразованиях наименее благоприятный. В течение 5 лет выживают 35% пациентов, в течение 10 лет — 28%.

Симптомы

Не все пациенты с опухолями вилочковой железы испытывают симптомы. У 30-50% больных нет жалоб. Возможные проявления тимом:

Боль, чувство давления в груди.
Упорный хронический кашель.
Мышечная слабость.
Повышенная утомляемость.
Частые инфекционные заболевания.
Затруднение глотания.
Отек руки, лица.
Опущение век, двоение в глазах.
Головокружения.
Снижение уровня эритроцитов и гемоглобина в крови.

Симптомы тимом неспецифичны. Они могут встречаться при многих других заболеваниях. Точный диагноз сможет установить только врач после осмотра и обследования.

Мы вам перезвоним

Методы диагностики

Большинство тимом можно обнаружить с помощью обычной рентгенографии. Опухоль выглядит как тень с ровными краями в верхней половине грудной клетки. Она частично перекрывает тень от сердца, находится преимущественно справа или слева.

Компьютерная томография помогает уточнить размеры и локализацию тимомы, выявить небольшую опухоль, которая не обнаруживается во время рентгенографии. Увеличение тимуса на снимках, полученных с помощью КТ, также чаще всего свидетельствует о том, что в вилочковой железе присутствует тимома.

Компьютерная томография предпочтительна у пациентов с миастенией. Наиболее информативны снимки, выполненные с внутривенным контрастированием. Они помогают оценить расположение тимомы по отношению к крупным кровеносным сосудам, ее кровоснабжение, правильно спланировать операцию.

Кроме того, врач может назначить для диагностики тимомы МРТ. Это исследование также может быть проведено с контрастом. УЗИ помогает обнаружить очаги в лимфатических узлах.

Зачастую ценную диагностическую информацию позволяет получить . Во время этого исследования в организм вводят специальный радиофармпрепарат, который накапливается в опухолевых клетках и делает очаги видимыми на снимках.

Для подтверждения диагноза выполняют биопсию:

Тонкоигольная биопсия выполняется с помощью пункции (прокола) специальной иглой. Ее выполняют под местным обезболиванием, под контролем компьютерной томографии.
Фрагмент опухолевой ткани можно получить во время торакоскопии — эндоскопического исследования плевральной полости с помощью инструмента с миниатюрной видеокамерой, введенного через прокол.

В международной клинике Медика24 применяется современное диагностическое оборудование. Наши врачи в максимально короткие сроки установят точный диагноз и определят оптимальную тактику лечения.

Получить заочную консультацию врача

Лечение тимомы

Основной метод лечения опухолей вилочковой железы — хирургический. Операция может быть выполнена открытым способом (через разрез) или торакоскопически (через прокол в грудной стенке). Врач выбирает вид вмешательства в зависимости от размеров опухоли, ее распространения в соседние структуры и других факторов.

Если опухоль находится в пределах тимуса (стадия I по Masaoka/Koga), помимо удаления тимомы обычно не требуется никакого дополнительного лечения. Если новообразование прорастает в соседние органы, распространяется в лимфатические узлы, после операции назначают химиотерапию, или лучевую терапию, или их сочетание (химиолучевая терапия). Иногда эти виды лечения применяют до хирургического вмешательства, чтобы уменьшить размеры образований и упростить их удаление. Неоадъювантная и адъювантная терапия помогают снизить риск рецидива.

Если опухоль невозможно удалить, например, очень сильного прорастания в соседние структуры, наличия множества метастазов, лечение тимомы проводят химиопрепаратами и/или лучевой терапией.

Обратитесь за помощью к профессионалам в международной клинике Медика24. Наши врачи выполняют хирургические вмешательства любой сложности, проводят лечение тимом и других новообразований противоопухолевыми препаратами последних поколений в соответствии с современными международными рекомендациями.

Прогноз выживаемости

Обычно в онкологии прогноз оценивают по показателю пятилетней выживаемости — проценту пациентов, которые остаются в живых в течение пяти лет после установления диагноза. При тимомах часто используют показатель десятилетней выживаемости, потому что эти опухоли обладают высокой склонностью к рецидивированию даже спустя много лет:

Стадия по Masaoka/Koga	Пятилетняя выживаемость / Десятилетняя выживаемость
I	90% / 80%
II	90% / 80%
III	60% / 30%
IV

*По данным Мемориального онкологического центра имени Слоуна — Кеттеринга (Memorial Sloan Kettering, США).

Прогноз при тимоме хуже, если пациент испытывает симптомы, потому что при этом обычно опухоль отличается высокой степенью злокачественности. Тем не менее, как правило, на любой стадии и при любом типе тимом пациенту можно помочь. Если опухоль не удается удалить хирургически, медикаментозное лечение и лучевая терапия способны замедлить прогрессирование заболевания, продлить жизнь больного и уменьшить симптомы. Приходите на прием к врачу в международной клинике Медика24, мы обязательно постараемся помочь.

Стадирование тимомы

Тимома - злокачественная опухоль вилочковой железы эпителиальной природы, характеризующаяся медленным ростом, склонностью к местному распространению.

Типичная локализация метастазов - в пределах гемиторакса, по плевре, перикарду, диафрагме. Экстраторакальные метастазы встречаются редко. Тимома склонна к поздним рецидивам даже после радикального хирургического лечения.

Для стадирования тимомы в настоящее время используют классификации ВОЗ и Masaoka-Koga. Вторая классификация рекомендована International Thymic Malignancy Interest Group (ITMIG). КТ, МРТ и ПЭТ/КТ являются методами предоперационной диагностики, данные которых коррелируют с гистологическим заключением.

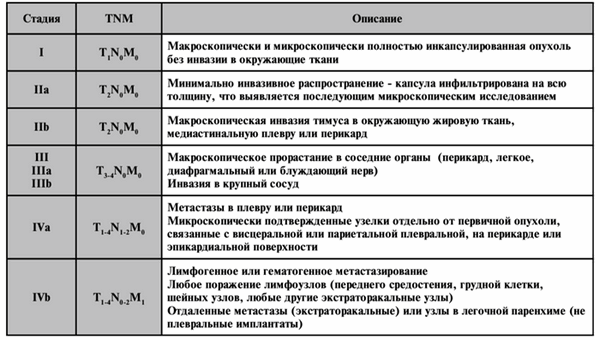

Соотношение стадирования по Masaoka-Koga с TNM-классификацией

Классификация Masaoka-Koga рекомендована Международной группой по изучению опухолей тимуса (ITMIG, International Thymic Malignancy Interest Group) для применения в клинической практике.

Целью классификации Masaoka-Koga являлось стадирование заболевания на основе оценки распространенности опухолевого процесса, целостности капсулы, наличия микро-макроскопической инвазии в окружающие структуры лимфогенного либо гематогенного метастатического распространения. Местная инвазия в органы плевральной полости оценивается по очередности поражения анатомических барьеров - поражение капсулы опухоли, медиастинальной плевры, клетчатки средостения определяет I-II стадию. При III стадии отмечается инвазия опухоли в перикард, легкое, магистральные сосуды средостения. IV стадия разделяется на IVa - дессиминация по плевре или перикарду, IVb - наличие отдаленных лимфогенных, гематогенных метастазов.

Согласно TNM-классификации инвазию в регионарные (N1) лимфоузлы рассматривают при вовлечении перитимических лимофузлов, N2 - при метастазах в медиастинальных, шейных лимфатических узлах.

Критерий М1 подразделяется на М1а - отдельные отсевы по плевре, перикарду, М1b - дистантные метастазы.

Лучевая диагностика поражений вилочковой железы

Лучевая диагностика и лечение миастении при опухолевом и неопухолевом поражении вилочковой железы (ВЖ) до настоящего времени представляют серьезную проблему. Учитывая прямую связь миастении с патологическими изменениями ВЖ, выявление миастенических расстройств должно служить косвенным признаком наличия изменений тимуса и являться показаниями к тщательному обследованию органов средостения.

Несмотря на широкое применение различных специальных методов диагностики, ошибки в выявлении новообразований ВЖ превышают 10-20%, что в свою очередь снижает возможности своевременного хирургического лечения. Вопросы диагностики характера поражения вилочковой железы весьма актуальны. Если при опухолевом поражении тимуса показания к операции приближаются практически к абсолютным и выполняются по онкологическим показаниям, то при неопухолевом поражении определенной группе пациентов операция не показана или целесообразна консервативная терапия.

Поражения вилочковой железы разнообразны по своему составу. У больных с миастенией наиболее часто встречается лимфоидная гиперплазия тимуса или тимома.

Тимомы относятся к наиболее частым новообразованиям средостения. Они одинаково часто встречаются у мужчин и женщин, составляют

3-7 % онкологических заболеваний и 10-25 % первичных новообразований средостения. Возраст заболевших в основном от 40 до 60 лет. В 65-70 % наблюдений тимома инкапсулирована, у 30-35 % больных отмечается инвазивный рост, причем наиболее характерно прорастание опухоли в прилежащую плевру или перикард. Отдаленные метастазы встречаются менее чем в 5 % наблюдений.

Разделение тимом на доброкачественные и злокачественные в определенной степени условно, а гистологическая характеристика для этого нередко является недостаточной. Ряд авторов считают, что отличия между доброкачественными и злокачественными тимомами не столько

морфологические, сколько клинические, и предлагают тимомы называть не злокачественными, а «инвазивными» или «метастазирующими».

Основным признаком злокачественной тимомы, кроме метастазирования, является наличие инвазии в органы и ткани грудной полости, т.е. выход за пределы капсулы опухоли. При отсутствии инфильтративного роста тимому следует считать доброкачественной, что, однако, не исключает возможности рецидивов опухоли. Опухоли с выраженной атипией эпителиальных клеток и инвазивным ростом расцениваются как рак вилочковой железы.

К настоящему времени принята классификация тимом, предложенная экспертами ВОЗ, под редакцией J. Rosai в 1999 г. и модифицированная

в 2004 г. В ней выделяют следующие типы тимом:

Тип А - веретеноклеточная; медуллярная;

Тип АВ - смешанная;

Тип В1 - богатая лимфоцитами; лимфоцитарная; преимущественно кортикальная; органоидная;

Тип В2 - кортикальная;

Тип В3 - эпителиальная; атипичная; сквамоидная; высокодифференцированный рак тимуса;

Тимомы типа А (медуллярноклеточные, темноклеточные или веретеноклеточные) составляют не более 5 % всех тимом, расцениваются как

доброкачественные и, за редким исключением гормонально-неактивные.

Тимомы типа АВ (смешанные, медуллярно- или темноклеточные с умеренным количеством лимфоцитов) составляют около 10 % тимом,

чаще доброкачественные и гормональнонеактивные. По клиническим проявлениям они неотличимы от тимом типа А.

Тимомы типа В (В1, В2, В3) составляют до 70-80 % тимом и представляют наиболее неоднородную группу, особенно в плане прогноза. Мультицентричный рост наблюдается у 20-30 %, а инвазивный - у 50 % больных. Для них характерны сдавление и прорастание органов средостения, паранеопластические аутоиммунные заболевания.

Рак тимуса - редкая опухоль (менее 5 % новообразований тимуса), отличается быстрым инвазивным характером роста и ранним проявлением имплантационных (по плевре и перикарду), лимфо- и гематогенных (в легких, печени, костях, реже в надпочечниках, головном мозгу) метастазов.

Для уточнения показаний к тимэктомии исключительно важное значение имеет лучевые методы исследования, позволяющие установить характер эволюции вилочковой железы (инволюция, гиперплазия, опухоль).

Первое обстоятельное описание рентгенологической картины новообразований вилочковой железы принадлежит Lenk (1929). Изучение основывалось на данных рентгеноскопии и рентгенографии органов грудной клетки. Отсутствие современных методов исследования было основной причиной того, что картина представленная этим известным ученым затем приведенная во многих отечественных и зарубежных руководствах, оказалась неточной. Количество ошибок при диагностике новообразований вилочковой железы в 50-е годы достигало 40%, в 60-е - 30%, в 70-е - 25%.

В дальнейшем предпринимались многочисленные попытки улучшить рентгенологическую диагностику заболеваний вилочковой железы. Большой вклад в улучшение визуализации вилочковой железы внесли методики пневмомедиастинографии, пневмомедиастинотомографии, ангиографические исследования сосудов средостения, в том числе, селективная флебография тимуса. Однако, уверенная диагностика структурных изменений вилочковой железы, стала возможна только с появлением цифровых компьютерных технологий. Из рентгенологических методов к ним относится мультиспиральная компьютерная томография.

Компьютерная томография

Изучение отечественных и зарубежных работ, посвященных методам диагностики генерализованной миастении, позволяют заключить, что установление диагноза “миастения” требует безотлагательного исследования состояния ВЖ особенно у больных в возрасте старше 30 лет. Следует уделять особое внимание тщательному радиологическому обследованию переднего средостения у пациентов с началом генерализованной миастении (ГМ) после 40-45 лет, поскольку именно у таких больных сочетание миастении и тимомы отмечается наиболее часто (40-70%).

Патологические изменения в ВЖ, согласно данным литературы, при миастении наблюдают у 90-100% больных.Анализ литературы не оставляет сомнений, что МСКТ является необходимым и часто достаточным

методом для исследования области ВЖ. А с учетом преимущественно бессимптомного течения тимом, лучевые методы играют ведущую роль в их обнаружении. При этом, по мнению ряда авторов, тимомы являются наиболее частыми образованиями средостения, диагностированными на начальной стадии при помощи МСКТ.

Высказывается мнение, что присоединение ГМ у больных с тимомами в некоторой степени благоприятствует успешному и своевременному лечению опухолевого процесса благодаря более раннему радиологическому исследованию переднего средостения. Более того, в ряде работ показано, что наличие ГМ является независимым прогностическим фактором, обусловливающим более благоприятный исход у пациентов с тимомой.

Известно, что с периода полового созревания до, приблизительно, 25-летнего возраста, ВЖ выглядит как четко очерченная треугольная или двудольчатая структура, окруженная медиастинальной жировой клетчаткой.

В типичных случаях ее границы плоские или слегка вогнутые по бокам. Границы также могут быть выпуклыми, что более характерно для

детского возраста. После 25 лет ВЖ при КТ средостения визуализируется в виде мягкотканных островков на фоне наличия выраженной жировой клетчатки. Скорость и степень инволюции железы варьируют у разных людей, поэтому тимус может определяться как отдельная структура до 40 лет. Информативность метода КТ в определении объемных образований ВЖ может снижаться за счет существенных изменений, которые развиваются в ткани тимуса с возрастом и значительных вариаций в размерах и весе ВЖ, в частности, у людей в возрасте 25-40 лет, когда железа может быть выражена и затрудняет диагностику тимом. В то же время у больных старше 50 лет обнаружить тимому легче, поскольку железа замещена жировой тканью. Однако ошибки при интерпретации данных КТ случаются во всех возрастных категориях. Гиперплазия ВЖ часто присутствует у пациентов моложе 25 лет, но из за высокой плотности паренхимы может быть скрытой. Изучение вариантов строения вилочковой железы на компьютерно-томографических изображениях позволяет уверенно диагностировать патологические процессы в ней.

Нормальная КТ-анатомия вилочковой железы

Тимус расположен в верхней части грудной клетки, непосредственно за грудиной (верхний отдел переднего средостения). Спереди к нему прилежит рукоятка и тело грудины до уровня IV реберного хряща; сзади — верхняя часть перикарда, покрывающего начальные отделы аорты и легочного ствола, дуга аорты, левая плечеголовная вена; с боков — медиастинальная плевра.

Считается, что наиболее часто тимус на аксиальных срезах ри компьютерной томографии имеет треугольную или двудольчатую форму.

При визуализации тимуса на компьютерных томограммах анализируют структуру ткани железы с помощью денситометрических измерений.

При проведении компьютерной томографии оценивают наличие вилочковой железы и положение в средостении: уровень и отношение к срединной линии, ее форму, линейные размеры, однородность структуры, четкость контуров, измеряют плотность нативно, а также в артериальную, венозную и отсроченную стадии. Аксиальные изображения КТ и комбинированные мультиплоскостные реконструкции могут быть использованы, чтобы идентифицировать инвазию опухоли в крупные кровеносные сосуды, перикард и легочную ткань. Если, опухоль имеет гладкие, четкие границы, однородную плотность, отсутствуют некрозы или кистозные изменения, видна жировая прослойка между опухолью и смежными структурами новообразование можно считать неинвазивным. Если, опухолевое новообразование имеет дольчатую или неправильную форму, нечеткие контуры, неоднородное усиление после внутривенного контрастирования, явное прорастание перикарда, легочной ткани, грудной стенки такую опухоль необходимо считать инвазивной.

При гиперплазии вилочковой железы форма железы не изменена, может быть двудольчатой или состоять из отдельных участков тимической ткани. Контур тимуса выпуклый, увеличена толщина. После контрастного усиления в отсроченную фазу отчетливо видна однородно накапливающая контраст гиперплазированная ткань тимуса.

Дифференциальная диагностика между гиперплазией и тимомой (рис.3-7) небольших размеров заключается в выявлении новообразования, локально выходящего за контур железы накапливающего контрастное вещество в разные фазы контрастирования отлично от неопухолевой ткани вилочковой железы.

Магнитно-резонансная томография в диагностике поражений вилочковой железы

Применение магнитно-резонансной томографии (МРТ) для исследования структур грудной клетки открыло новые перспективы в прижизненной диагностике многих заболеваний.

Пульсация сердца смещает средостение во время получения изображения, что снижает ценность МРТ. Поэтому синхронизация изображения с сердечным циклом улучшает визуализацию сердца и средостения.

Сосудистые структуры средостения хорошо визуализируются на МР-томограммах ввиду того, что сигнал от просвета сосудов практически отсутствует. Вилочковая железа внутри периваскулярного пространства легче выявляется на МР-томограммах, чем при КТ. Форма, размер, интенсивность сигнала зависит от возраста. У детей вилочковая железа имеет промежуточную интенсивность сигнала, равную интенсивности сигнала от мышц или лимфоузлов. У взрослых интенсивность сигнала от вилочковой железы выше вследствие жировой инволюции, хотя она у разных людей варьирует. Размеры железы у пациентов старше 30 лет, выявленные при МРТ, лучше коррелируют с операционными находками, чем выявленные при КТ. Это связано с лучшей визуализацией инволютивных изменений при МРТ. Хотя вилочковая железа обычно располагается кпереди от крупных сосудов, она может располагаться и ретровазально. Определение локализации вилочковой железы важно для выявления связи аберрантной железы с переднемедиастинальной тимусной тканью но идентификации интенсивности сигнала.

Естественной контрастности МР-томограмм как правило достаточно для получения необходимой диагностической информации. В отдельных случаях для повышения чувствительности и специфичности метода необходимо дополнительное контрастирование. Исследование внутренних органов, в том числе средостения, основываются на быстрой диффузии парамагнетиков из сосудистого русла в опухолевом очаге. В некротических очагах, где нет кровотока, усиление не наблюдается.

Получение хорошего изображения на МРТ вилочковой железы затрудняется дыхательными движениями. Современный подход к визуализации вилочковой железы предполагает исследование на задержанном дыхании. Контрастирование лучше позволяет дифференцировать солидную и кистозную опухоли. Это связано с тем, что кистозный компонент может содержать примеси белка и крови, искажающие сигнал как на Т1-зависимых, так и на Т2-зависимых изображениях. Полное отсутствие контрастирования доказывает мягкотканную природу образования.

Вилочковая железа на МР-изображениях

Форма и сигнал от вилочковой железы меняются с возрастом. Максимальный вес приходится на 12-19 лет, а затем начинается инволюция, представляющая собой замещение ее жировой тканью. Этот процесс отражается на МРТ, особенно, Т1-зависимых.

Нормальная ткань вилочковой железы достаточно хорошо узнаваема на стандартных МРТ по характерной форме, размеру и расположению. Критерии нормальной вилочковой железы включают отсутствие округлых мягкотканых образований > 7 мм; отсутствие выпуклого контура железы у лиц старше 19 лет, отсутствие дольчатости, отсутствие утолщения вилочковой железы (должен быть ≤ 1,3 см после возраста 20 лет)

Однако у подростков и в молодом возрасте она очень вариабельна по размерам и форме, кроме того, плотность ее на КТ и сигнал на МРТ могут быть схожими с опухолевыми поражениями, так как вилочковая железа еще полностью не заместилась жировой тканью. Следовательно, в некоторых случаях дифференциальная диагностика нормальной и опухолевой ткани может представлять сложности.

При гиперплазии отмечается повышение сигнала на противофазных изображениях с возвращением к норме после лечения.

Округлые, инкапсулированные и с четкими краями опухоли вилочковой железы обычно доброкачественные (тип А). Злокачественные варианты имеют неровный контур, кистозные и некротические компоненты, кальцинаты, а также сопровождаются лимфоаденопатией.

МР-заключение о наличии опухоли вилочковой железы обычно базируется на локальном увеличении железы, выявлении связи опухоли переднего средостения с железой. Интенсивность сигнала от опухоли чаще выше, чем от нормальной ткани железы. Большинство инкапсулированных опухолей дают гомогенный сигнал как на Т1, так и на Т2-изображениях. Инвазивные опухоли чаще негомогенные на Т2-зависимых изображениях.

Хорошая визуализация сосудов при МРТ с синхронизацией позволяет выявлять нечеткость их контуров при инвазии опухолью. Перикард на ЭКГ-синхронизированных изображениях выглядит как тонкая линия, низкой интенсивности толщиной менее 4 мм. При его инвазии возможно выявление прерывистости этой линии с замещением ее высокоинтенсивной опухолевой массой.

Кисты вилочковой железы обладают низкой интенсивностью сигнала на T1-зависимых изображениях и высокой на Т2-зависимых. Спонтанное кровотечение в кисту приводит к повышению сигнала на Т1-зависимых изображениях в связи с парамагнитным эффектом метгемоглобина.

Тимолипомы на Т1-зависимых изображениях выглядят как массы с высокой интенсивностью сигнала, что является отражением их жировой природы. Линейные полосы низкой интенсивности сигнала представлены резидуальной фиброзной стромой или тканью вилочковой железы, проходящей через тимолипому.

Фибромы вилочковой железы распознаются довольно легко, так как они дают низкую интенсивность сигнала как на Т1-, так и на Т2-зависимых изображениях.

От правильного выбора тех или иных методов исследования в каждом конкретном случае часто зависит успех лучевой диагностики. Поскольку количество этих методов достаточно велико (рентгенодиагностика, КТ, МРТ, УЗИ, ПЭТ-КТ) в практической деятельности необходимо руководствоваться принципом получения максимума информации при использовании минимума диагностических средств. Этот принцип предполагает использование того метода, который дает наибольший диагностический эффект в наиболее короткий срок.

МРТ СПб технически позволяет выполнять МРТ средостения, однако эта задача стоит редко и предпочтение отдается КТ. Исследование средостения при МРТ в СПб мы проводим как исключение, так как методика исследования требует кардиосинхронизации. Использован наш опыт ГМПБ №2, и работы на аппарате с открытым МРТ.

Аргументы и Факты: Как могут обманывать при КТ и МРТ? Семь вопросов перед обследованием

С начала пандемии коронавируса спрос на процедуры лучевой диагностики заметно вырос. При этом сегодня, на первый взгляд, пройти такое обследование не составляет особой проблемы: его проводят как в государственных, так и в частных клиниках.

Первое — отсутствие точной информации о марке оборудования и годе его выпуска

«Есть аппараты китайского и европейского производства. Естественно, последние стоят дороже, в большинстве случаев они рассчитаны на более сложные задачи. В принципе китайская техника тоже имеет право на существование, но, если у вас действительно серьезная проблема, вы уже делали не одно исследование в разных местах и вам надо либо подтвердить, либо опровергнуть диагноз, лучше выбирать европейские аппараты», — говорит главный врач.

Второй немаловажный фактор — срок службы оборудования. Стоит ли говорить о том, что если вам предлагают пройти диагностику на аппарате, который был выпущен еще в девяностых годах прошлого века, прошел уже третью или четвертую реновацию, то, скорее всего, исследование будет неточным, хотя бы потому, что с тех времен технологии шагнули далеко вперед, отмечает эксперт.

Также не стоит пытаться сэкономить на процедуре, отмечает специалист. «Некоторые клиники предлагают пройти исследование по удивительно низкой цене, мотивируя это различными акциями и скидками, на самом деле скидок на диагностику на хорошем оборудовании быть не может, потому что себестоимость и обслуживание обходятся дорого. Поэтому не стоит проходить КТ и МРТ по акциям, купонам Скорее всего, то, что вам предложат за полцены, — формальное обследование на списанном оборудовании, которое удалось восстановить», — объясняет главный врач.

Второе — проведение исследования на аппаратах с малой мощностью

Обязательно нужно уточнять количество срезов для аппарата КТ. «Для проведения современных исследований количество срезов для КТ должно быть не менее 64, мощность аппарата МРТ — хотя бы 1,5 тесла. Если сотрудники клиники делают круглые глаза или отказываются назвать параметры прибора, лучше поискать другое место для проведения диагностики. К большому сожалению, все еще распространены ситуации, когда КТ проводится на аппаратах с количеством срезов 16,32. При помощи программного обеспечения и прошивки удается получить количество срезов, приближенное к 64, но качество картинки при этом будет достаточно низким. Максимальное качество дает аппарат. В основном он используется для проведения диагностики с контрастом и обеспечивает наилучшую резкость, но, если исследование стандартное, можно обойтись и прибором», — советует главный врач.

Свои правила работают и для МРТ: «Для МРТ один из важных параметров — мощность. Она должна быть от 1,5 теслы. В некоторых учреждениях не брезгуют даже приборами, не предназначенными для медицинских целей. Например, используют старый, списанный аппарат мощностью 0,35 теслы, который раньше использовался в зоопарке в Европе и чудесным образом потом попал в Россию. Специальное ПО позволяет увеличить мощность, но она все равно будет недостаточной для проведения диагностики человека, не более 1 теслы».

Третье — время проведения исследования

Еще один важный параметр — время проведения исследования. КТ может проводиться в течение 10-15 минут, для МРТ это 45 минут — 1 час. Возможно и быстрое МРТ, оно длится около 15 минут, но не дает полной картины. «Таким образом, можно выявить лишь наличие грубых патологий: , . Более детально зону невозможно просмотреть за такое короткое время. Поэтому, пройдя короткое обследование и получив положительное заключение, не спешите радоваться. Вы можете быть совсем не так здоровы, как вам кажется, особенно если у вас проявляются симптомы заболевания или вы чувствуете себя плохо. Сейчас быстрая диагностика используется для тяжелых больных, находящихся на ИВЛ, чтобы определить, насколько плоха ситуация», — отмечает главный врач.

Четвертое — наличие лишних манипуляций

Обычно достаточно только непосредственно КТ или МРТ для определения проблемы. Лишние манипуляции требуются лишь в редких случаях и только по рекомендации врача. «Видя проблему, с которой приходит пациент, хороший специалист может предложить расширить зону исследования. К этому не стоит относиться скептически. Допустим, на КТ грудной клетки приходит пациентка с раком молочной железы. В данном случае исследования одной грудной клетки будет недостаточно, сюда необходимо включить и зону молочной железы, и зону вплоть до нижней челюсти. Также необходимо понимать, куда обычно метастазирует рак, и, соответственно, просмотреть эти зоны, чтобы узнать, какие еще органы и системы поражены», — говорит главный врач.

Пятое — некачественная расшифровка

«Как человек может узнать, выдали ему качественное заключение или нет? Очень просто. Если вам дали листок А4 с несколькими строчками, которые подытожены заключением „патологий не выявлено“, вы потратили деньги зря. Сотрудник, проводящий КТ и МРТ, — не врач, он медицинский специалист, который может видеть или не видеть те или иные проблемы, не более того. Он обязан их детально описать для врача, который будет оценивать результаты», — отмечает врач.

Например, если проводится исследование брюшной полости, то там может быть множество образований, из них — это норма, быть не должно. И специалист, проводящий исследование, должен их все указать и подробно описать, иначе процедура не имеет смысла, объясняет главный врач. «В правильном описании достаточно много граф и полей. Также повод насторожиться, если вам слишком быстро выдали результаты. Если вы получили их менее, чем через полчаса после исследования, это значит, что вами никто не занимался», — говорит врач.

Также стоит обратить внимание на то, на каком носителе вам выдают информацию. «Если это только несколько снимков, значит, можете считать, что исследование вам фактически не проводилось. В связи с тем, что количество срезов на современных приборах достаточно большое, многие вообще не печатают снимки, все записывается на диск или на флешку, если количество информации слишком большое», — подчеркивает главный врач.

Шестое — использование контраста, когда не требуется

«Часто можно услышать такую фразу: „Давайте сделаем исследование с контрастом, так надежнее“. На самом деле это не так. Контраст при КТ и МРТ — это очень тяжелая вещь, особенно если мы имеем дело с пациентом, у которого нарушена функция почек или печени. Просто на всякий случай контраст использовать нельзя, в этом случае врач сознательно подвергает пациента опасности. Примерно в 10% случаев у пациентов развивается аллергия на контраст при КТ, около 3% случаев — аллергия со смертельным исходом на контраст при МРТ», — отмечает главный врач.

Томография с контрастом — это очень серьезная медицинская манипуляция. Отличным решением становится расположение диагностического кабинета рядом с реанимацией, чтобы можно было экстренно принять меры, если пойдет не так.

Седьмое — заменять КТ на МРТ и наоборот

«Пациент должен четко понимать, что КТ и МРТ — это совершенно разные процедуры. В ситуациях показано КТ, в МРТ, в и другое. КТ дешевле, но это не значит, что можно обойтись этим исследованием, если врач хочет увидеть результат МРТ. КТ дает представление о костных тканях, которые имеют очень насыщенную плотность и задерживают на себе рентгеновское излучение. МРТ дает представление о богатых водой структурах, то есть это внутренние органы, воздушные структуры, такие как легкие, а также оно показывает соотношение между органами», — говорит главный врач.

Фактически КТ — усовершенствованный рентген, который может детально изучать не только кости, но и те же легие. При этом картинку он даст лучше. Так, например, начальные стадии рака легких специалисты рекомендуют искать именно на . Поэтому нужно очень внимательно относиться к выбору метода исследования. И если врач направляет на КТ или МРТ, стоит уточнить, почему именно этот метод показан, можно ли выбрать другой, а также уточнить все интересующие нюансы.

Новообразования средостения (часть 1)

Стенограмма первой части видеолекции профессора Игоря Евгеньевича Тюрина о новообразованиях средостения из цикла передач Лучевая диагностика для терапевтов.

Игорь Евгеньевич Тюрин, профессор, доктор медицинских наук:

- Мы двигаемся дальше в сторону новообразования средостения как продолжение вопросов, которые уже затрагивала Ирина Александровна в своем выступлении.

Может быть, новообразования средостения - это не такая частая патология. Мы видим по статистике, что даже в структуре заболеваемости это достаточно редкая вещь. Во-первых, они всегда вызывают большие сложности в интерпретации.

Во-вторых, с моей точки зрения, еще более важное обстоятельство - это решение вопроса новообразований опухоли средостений или какие-то другие патологические изменения (заболевания сердца, сосудов, лимфатических узлов средостений).

Это всегда очень серьезная и ответственная работа врача-рентгенолога, врача, который предполагает использование нескольких диагностических методов. Конечно, методов лучевой диагностики, прежде всего, рентгеновского исследования.

Если посмотреть на структуру, то в тех лечебных учреждениях, где есть гематологические больные, гематологические отделения, на первом месте изменения лимфатических узлов средостений у больных с лимфомами. Сейчас это болезнь Ходжкина.

Помимо этого традиционный набор в виде герминогенных опухолей, тимом, нейрогенных опухолей. Они с разной частотой встречаются у детей и взрослых. У детей значительно чаще герминогенные опухоли, врожденные кисты, нейрогенные опухоли. У взрослых - это лимфомы, тимомы, внутригрудной зоб.

Диагностика отличается у детей и взрослых, топики этих патологических образований. Но мы можем выделить общие принципы. Есть определенные клинические проявления этой патологии. Мы будем говорить о наиболее характерных, типичных признаках. Это симптомы компрессии (сосуды, нервы, трахеи, бронхи), что выражается в кашле, резистентном к терапии, или в возникающих болевых ощущениях, резистентных к соответствующей терапии.

Иногда это системные проявления, такие как миастения или более известные проявления заболевания вилочковой железы. Болевые ощущения в грудной полости, увеличение периферических лимфоузлов. Это может сопровождать целый ряд состояний патологических средостений. Все это может сопровождать формирование патологического образования средостения.

Но вряд ли мы можем назвать какие-то прямые клинические признаки этого состояния. Чаще всего эти изменения выявляются при рентгенологическом исследовании. Основные - это рентгенография и компьютерная томография (КТ). Дополнительно в определенных ситуациях может использоваться магнито-резонансная томография (МРТ), ультразвуковое исследование (УЗИ), радионуклидное исследование, рентгеноскопия с контрастированием пищевода (когда речь идет о патологии пищевода или заднего средостения).

Но выявление - это рентгенологическое исследование в двух проекциях. Уточнение характера изменения - это компьютерная томография.

Зачем и когда компьютерная томография. Сегодня это актуальный вопрос, потому что количество оборудования, аппаратов в нашей стране увеличивается и очень существенно. Сегодня компьютерная томография стала в большинстве регионов, большинстве городов нашей страны доступным исследованием, которое можно выполнить пациентам, у которых подозреваются такие изменения в средостении.

Уточнение, локализация и структура патологических образований, видимых на рентгеновских снимках - это самое частое показание в тех случаях, когда выявляется случайно, может быть, при минимальных клинических проявлениях.

Мы должны понимать, что это еще и выявление патологических изменений, которые не видны на рентгеновских снимках, но которые могут быть у этого пациента в силу наличия тех или иных клинических проявлений.

Почему это может возникать, почему это случается.

Аксиальный срез. Томограмма на уровне бифуркации трахеи. В переднем средостении достаточно большое патологическое образование, исходящее из вилочковой железы перед восходящей аортой. Это образование не выявляется на обзорных снимках, потому что в прямой проекции контуры средостения определяются анатомическими структурами или патологическими образованиями, которые кондурируются воздухсодержащей легочной тканью. Являются краеобразующими в этом случае.

В этой ситуации верхняя полая вена справа и нисходящая аорта слева формируют контуры средостения. Увидеть такое образование на рентгеновском снимке очень сложно, практически невозможно. Если у этого пациента миастения, то это и есть прямое показание к выполнению компьютерной томографии.

Также как парез гортани и увеличение лимфатических узлов в аорто-пульмональном окне. Также как и определение стадии злокачественных опухолей в плане увеличения лимфатических узлов средостений (в лимфомах, в раке легкого, в пищеводе, в других злокачественных образованиях). При различных системных проявлениях, когда нас интересует либо состояние отдельных органов и тканей средостений, либо наличие увеличенных лимфатических узлов.

Там, где есть возможность выполнения МРТ, периодически возникает спор о том, что лучше, что хуже. На сегодняшний день нет какого-то единого однозначного мнения о том, как и когда нужно применять МРТ при патологии средостений.

Мы знаем сегодня, что возможность спиральной многосрезовой компьютерной томографии (МСКТ) (особенно, когда она выполняется с внутривенным контрастированием) и МРТ равны при некоторых минимальных преимуществах того и другого метода.

Учитывая, что КТ более распространено, более доступно в большинстве лечебных учреждений, на сегодняшний день она является первоочередным методом. Когда имеет смысл выполнять МРТ. Когда речь идет о патологии сердца и крупных сосудов средостения. Особенно у пациентов, у которых имеется реакция на рентгеноконтрастные препараты (их невозможно вводить или это опасно для пациента).

Когда речь идет о патологии паравертебральной области (нейрогенные опухоли или дифференциальная диагностика таких образований с патологией позвоночника. Натечник при туберкулезных спондилитах, лимфостатические поражения позвонков. Подозрения на кистозное образование. МРТ, как и УЗИ, гораздо лучше позволяет дифференцировать жидкостные образования от тканевых.

Рецидивы злокачественных опухолей - еще одно показание к магнитному резонансу. Это лимфомы, рецидивы рака легкого, когда использование этой технологии вместе с внутривенным контрастированием иногда помогает поставить правильный диагноз.

Один из типичных примеров. Преобразование кистозного образования энтерогенной кисты средостения при различных последовательностях МРТ делает совершенно понятным диагноз, что может вызывать затруднение при компьютерной томографии.

На чем основана диагностика патологии средостения и опухоли средостения вообще. Рентгенолог должен определить, где находятся эти патологические изменения - в средостении или в рядом расположенной легочной ткани, грудной стенке, плевре или плевральной полости. Иногда это достаточно сложная задача.

Во-вторых, если патология в средостении - это патологическое образование, опухоль. Или нет. Это может быть сосудистая патология. В качестве классического примера приводятся обычно аневризмы аорты или аномалии вариантов расположения сосудов.

Это разнообразные патологии пищевода. Расширение пищевода у больного с ахалазией пищевода, с другими патологическими неопухолевыми состояниями, которые тоже могут имитировать опухоль. Это патология костных структур (консолидированный перелом бедра или туберкулезный натечник при патологии грудных позвонков).

Это все может нам имитировать образование средостения при том, что к средостению это не имеет никакого отношения. В какой части расположено и какой характер или структура образования. Это узкоспецифические вопросы, которые решаются с помощью современных томографических исследований.

Ступенчато, последовательно врачи-рентгенологи пытаются решить эти вопросы. Когда мы все-таки выявляем патологические изменения в средостении, говорим, что это патология средостения, мы должны в этом случае либо подтвердить, либо исключить наличие опухоли в средостении.

Как правило, используются два основных принципа дифференциальной диагностики. Это дифференциальная диагностика по расположению, по локализации самой опухоли в средостении.

Сейчас с появлением томографических технологий (КТ и МРТ) - это плотностные (денситометрические, структурные) характеристики патологического образования, которые позволяют разграничивать эти изменения.

Долгое время, начиная еще с предвоенных лет, определение средостения осуществлялось по обзорной рентгенографии в боковой проекции. Врачи-рентгенологи, основываясь на снимке боковой проекции, традиционно выделяли среднее или центральное средостение, заднее средостение как основные отделы этой анатомической области для того, чтобы локализовать те или иные патологические изменения.

В середине прошлого века в 1950-е годы появилось еще горизонтальное разделение - разделение с помощью горизонтальных линий на верхнее, среднее и нижнее средостение. В результате на рентгенограмме можно было обнаружить 9 квадратиков и в каждый квадратик уложить наиболее часто встречающееся патологическое образование или патологический процесс.

Это существенно облегчало диагностику патологических изменений в грудной полости. С появлением компьютерной томографии магнитно-резонансная ситуация немножко изменилась. Хотя термины остались практически те же самые - передняя, центральная и задняя.

Но несколько изменилось представление о размерах той или иной области средостения. Переднее средостение превратилось в преваскулярное пространство, то есть фактически во все то, что располагается спереди от крупных сосудов и передней поверхности перикарда средостения.

Заднее средостение представляет из себя область, которая расположена позади перикарда, позади трахеи пищевода. Центральное средостение - это фактически перикард как мешок, в котором содержится сердце и крупные сосуды, и сосудистый пучок, который выходит из сердца и устремляется в верхнюю апертуру.

Таким образом, при КТ и МРТ чаще всего разграничиваются по локализации патологические процессы. Если исходить из такого подразделения, то мы можем в каждую часть средостения уложить тот или иной патологический процесс.

В переднем средостении самые верхние части, связанные с верхней апертурой - это внутригрудной зоб. Чуть ниже на уровне восходящей аорты, в средней части переднего средостения это лимфомы, герминогенные опухоли, гимомы. В нижней части кисты перикарда или мидиастинальные «липомы».

В зависимости от того, где мы видим патологические изменения - в центральном средостении, заднем средостении - мы можем говорить о том, что вероятнее всего мы видим на обзорной рентгенограмме, а теперь и на томограммах, которые получаются с помощью современных методов.

Я приведу несколько примеров дифференциальной диагностики, чтобы было понятно. Мы приблизительно знаем наиболее частые патологические процессы, которые здесь возникают. Они включают опухоли, доброкачественные и злокачественные (внутригрудной зоб, лимфомы). Неопухолевые процессы, такие как скопление жира в ретростернальной клетчатке, которые по традиции называют «липомы», или кисты перикарда, или какие-то другие патологические процессы.

Можем выделить среди них самые частые. Мы знаем клинические проявления этих патологических процессов. Мы имеем рентгеновский снимок, где можем определить тупику этих изменений. Мы можем с помощью современных томографических технологий выявить более-менее характерные проявления этого патологического процесса.

Тимомы - это обычно пациенты в возрасте старше 40-ка лет, которые нередко ассоциируются с миастенией и другими системными проявлениями. У многих пациентов это совершенно бессимптомное течение и случайная находка при флюорографическом, например, исследовании, при рентгенографии по другому поводу. Редко мы видим признаки инвазии.

Лучевые признаки этого процесса достаточно известны и понятны. Это средняя часть переднего средостения. Это нередко точечные или скорлуповидные обызвествления. Как правило, ассиметричное расположение. Во многих случаях они не определяются при рентгенографии. Но в силу наличия миастении или системных проявлений им выполняется компьютерная томография, и выявляются патологические изменения.

Если они видны при обычном рентгеновском исследовании, то мы хорошо видим, что тень средостения расширена влево на уровне дуги аорты. В ретростернальном пространстве (там, где должно быть скопление воздуха, содержащего легочную ткань) мы видим снижение пневмотизации, снижение прозрачности на боковом снимке.

Все это дает возможность предположить, что здесь есть патологические образования.

Томографическая картина. Мягкотканой плотности образования. В этом случае однородной структуры, овальной формы, с четкими контурами, расположенными перед восходящей аортой и общим стволом легочной артерии. Типичная характерная картина тимомы, которая, во-первых, нуждается в верификации, во-вторых, в соответствующем хирургическом лечении.

В каждом случае для врача-рентгенолога и для лечащего врача имеет значение определение того, доброкачественный или злокачественный этот процесс. Далеко не всегда мы можем ответить на этот вопрос или предположить характер этого процесса на основании рентгеновских или томографических данных.

Но, как правило, злокачественные опухоли увеличиваются значительно быстрее. Мы видим признаки местной инвазии в легочную ткань, в грудную стенку, в камеры сердца, в крупные сосуды и другие признаки распространенного патологического процесса. В большинстве случаев это более крупные опухоли.

В этом случае, продолжая патологию вилочковой железы, огромные размеры карциноидной опухоли вилочковой железы, которые занимают все переднее средостение, оттесняя сердце и крупные сосуды сзади аорты, вызывают накопление жидкости в правой плевральной полости. Это огромная неоднородная структура патологического образования с гиперваскулярными участками, со сдавлением верхней полой вены.

На снимке с трехмерной реформацией вы видите характерные симптомы расширения подкожных сосудов в следствие сдавления верхней полой вены. Все это говорит о злокачественной природе этого образования. Морфологический диагноз устанавливается во время операции.

Читайте также:
