Рекомендации по анализу рентгенограммы тазобедренного сустава в аксиолатеральной проекции (нижневерхней, по методу Данелиуса-Миллера)

Добавил пользователь Дмитрий К.
Обновлено: 14.12.2024

Институт ревматологии РАМН, Москва

О стеоартроз (ОА) - хроническое прогрессирующее заболевание суставов, характеризующееся дегенерацией суставного хряща, изменениями в субхондральном отделе эпифизов костей и в околосуставных мягких тканях.

Состояние суставного хряща является важным не только для диагностики ОА, но и для оценки прогрессирования заболевания и проводимого лечения. Суммарная толщина суставного хряща на рентгенограммах определяется измерением ширины рентгеновской суставной щели между суставными поверхностями эпифизов костей. Ширина суставной щели до настоящего времени используется, как основной показатель в рентгенологической диагностике ОА, и стандартная рентгенография коленных суставов в прямой и боковой проекциях рекомендуется WHO и ILAR, как метод выбора для оценки динамики изменений в суставном хряще при проведении клинических испытаний лекарственных препаратов.

Рентгенография остается наиболее простым и общедоступным методом исследования суставов для оценки анатомических изменений структуры костей при ОА. С точки зрения оперативности диагностики, простоты и удобства использования, особенно интересны передвижные рентгенодиагностические аппараты с полипозиционным штативом типа С-дуга, широко применяемые в мировой практике. Аппараты данного класса позволяют проводить исследования пациента в любых проекциях без изменения положения последнего. В России единственным производителем подобного оборудования является Санкт-Петербургская научно-исследовательская производственная компания “Электрон”. Характерные рентгенологические проявления ОА обычно легко определяются на стандартных рентгенограммах суставов, при этом сужение рентгеновской суставной щели соответствует объемному уменьшению суставного хряща, а субхондральный остеосклероз и остеофиты на краях суставных поверхностей есть ответная реакция костной ткани на увеличение механической нагрузки в суставе, что, в свою очередь, является результатом дегенеративных изменений и уменьшения в объеме суставного хряща. Данные рентгенологические симптомы рассматриваются, как специфические для ОА, используются для постановки диагноза ОА и входят в рентгенологические критерии (в сочетании с клиническими) диагностики ОА.

Рентгенологические симптомы, обязательные для постановки диагноза остеоартроза

Сужение рентгеновской суставной щели - один из самых важных рентгенологических симптомов, имеющий прямую коррелятивную связь с патологическими изменениями, происходящими в суставном хряще. Известно, что уменьшение в объеме суставного хряща распределяется неравномерно на разных участках суставной поверхности, в связи с чем рентгеновская суставная щель в разных отделах сустава имеет различную ширину. Согласно рекомендациям WHO/ILAR ширину рентгеновской суставной щели необходимо измерять в наиболее суженном участке. Считается, что в патологически измененном суставе именно этот участок испытывает наибольшие механические нагрузки (для коленного сустава - это медиальные отделы, для тазобедренного сустава - верхнемедиальные, реже - верхнелатеральные отделы). Анатомическими ориентирами, используемыми для измерения суставной щели на рентгенограммах крупных суставов являются:

а) для выпуклых поверхностей (головка и мыщелки бедренной кости) - кортикальный слой замыкательной пластины суставной поверхности кости;

б) для вогнутых поверхностей (край вертлужной впадины, проксимальные мыщелки большеберцовых костей) - край суставной поверхности в основании суставной впадины.

Остеофиты - костные разрастания на краях суставных поверхностей костей различной формы и размеров являются чрезвычайно характерным для ОА рентгенологическим симптомом. Остеофиты в начальных стадиях развития ОА суставов проявляются в виде заострений или небольших размеров (1-2 мм) костных образований на краях суставных поверхностей и в местах прикрепления собственных связок суставов (в коленных суставах это края межмыщелковых возвышений большеберцовых костей, в месте прикрепления крестообразных связок; в тазобедренных суставах - края ямки бедренной головки, на медиальной ее поверхности, в месте прикрепления собственной связки бедренной головки). По мере нарастания тяжести ОА в суставах и прогрессирующего сужения суставной щели остеофиты увеличиваются в размерах, приобретают различные формы в виде “губ” или “гребней”, прямолинейных или “пышных” костных разрастаний на широком или узком основании. При этом суставная головка и впадина могут значительно увеличиваться в поперечнике, становиться более массивными и расплющенными. Количество остеофитов может быть подсчитано отдельно или суммарно в обоих суставах, а их размеры измерены по ширине в основании и по длине. Изменение количества остеофитов и их размеров является чувствительным индикатором прогрессирования заболевания, а отсутствие этих изменений может указывать на успешность в лечении ОА.

Субхондральный остеосклероз - уплотнение костной ткани, непосредственно расположенной под суставным хрящом. Обычно этот рентгенологический симптом выявляется на поздних стадиях ОА, когда суставная щель уже резко сужена и является следствием трения обнаженных сочленяющихся костных поверхностей друг о друга. Суставные костные поверхности при этом становятся неровными. Это свидетельствует о глубоком дегенеративном процессе в покровном хряще или о его исчезновении. Изменения целостности суставного хряща, что предшествует его количественному уменьшению, может быть результатом уплотнения кортикальной и трабекулярной костной ткани, непосредственно расположенных под хрящом. Уплотнение субхондральной костной ткани в области суставных поверхностей костей измеряется в 3-х равноотстоящих точках вдоль суставного края; результаты измерения при этом могут быть усреднены.

Рентгенологические симптомы, необязательные для постановки диагноза первичного остеоартроза

Околосуставной краевой дефект костной ткани. Хотя этот рентгенологический симптом, который может наблюдаться при ОА, определен Altman с коллегами, как “эрозия суставной поверхности”, термин “околосуставной краевой дефект костной ткани” более предпочтителен, так как точной гистологической характеристики этих рентгенологически выявляемых изменений пока не дано. У больных с ОА они небольшие с участком остеосклероза в основании, при этом окружающая их костная ткань не имеет разрежения костной структуры, что характерно для истинных эрозий, выявляемых при ревматоидном артрите, которые не имеют склеротических изменений в основании и часто определяются на фоне околосуставного остеопороза. Краевые дефекты костной ткани могут быть обнаружены на ранних стадиях ОА, появление их может быть связано с воспалительными изменениями в синовиальной оболочке. Эти изменения описаны в крупных суставах и в суставах кистей.

Субхондральные кисты - рентгенологически проявляются, как кольцевидные дефекты трабекулярной костной ткани в субхондральном отделе кости с четко определяемым склеротическим ободком. Субхондральные кисты формируются в результате резорбции костной ткани в области высокого внутрисуставного давления, в месте наибольшей нагрузки на суставную поверхность. Чаще всего эти кисты появляются при обострении заболевания и находятся в зоне наиболее узкой части суставной щели. Они характерны для ОА тазобедренных суставов и могут обнаруживаться как в головке бедренной кости, так и в крыше вертлужной впадины. О динамике изменений субхондральных кист судят по их количеству и размерам.

Внутрисуставные обызвествленные хондромы - образуются из участков некротизированного суставного хряща, а также могут являться фрагментом костной ткани - остеофита или продуцироваться синовиальной оболочкой. Хондромы обычно имеют небольшие размеры, находятся между суставными поверхностями костей или лежат сбоку от эпифизов костей, имеют различную форму (округлую, овальную, удлиненную) и неравномерную крапчатую структуру, связанную с отложением кальцийсодержащих веществ в хрящевую ткань. Количество их в суставе минимальное (1-2 хондромы).

В коленном суставе за обызвествленную хондрому можно принять сесамовидную кость (fabella) в подколенной ямке, которая при ОА коленного сустава также меняет свою форму, положение и размеры. Деформация fabella является одним из симптомов ОА коленного сустава.

Рентгенологическая диагностика остеоартроза тазобедренных суставов

На точность оценки ширины суставной щели в тазобедренных суставах влияют 3 фактора: позиция больного, поворот конечности и правильная центрация рентгеновского луча при рентгенографии сустава. Сравнение ОА изменений в тазобедренных суставах у одних и тех же больных в 2-х положениях (стоя и лежа) показало, что в положении больного стоя ширина суставной щели была достоверно меньше, чем когда больной лежал на столе. Cуставная щель сужена в большей степени тогда, когда стопа направлена кнутри. Смещение рентгеновской трубки в сторону от центра сустава может достоверно изменить ширину суставной щели. При этом рекомендуется, чтобы центральный рентгеновский луч проходил через центр бедренной головки. Правда, необходимо отметить тот факт, что раздельная рентгенография тазобедренных суставов приводит к увеличению лучевой нагрузки на пациентов.

В начальных стадиях (1-2 стадии по Kellgren) ОА тазобедренных суставов при рентгенологическом исследовании определяются: незначительное сужение суставной щели, слабовыраженный субхондральный остеосклероз, точечные кальцификаты в области наружного края крыши вертлужной впадины (зачаток остеофитов), заострение краев ямки бедренной головки в области прикрепления круглой связки бедренной головки (рис. 1).

Рис. 1. Обзорная Rо-графия тазобедренного сустава в прямой проекции.
Деформирующий остеоартроз II ст. по Kollgren. Крупные остеофиты на краях суставных поверхностей. Грибовидная деформация бедренной головки

В поздних стадиях заболевания (соответствует 3-4 стадии ОА по Kellgren) отмечаются:

• прогрессирующее сужение суставной щели

• формирование различной формы и размеров остеофитов на краях суставных поверхностей вертлужной впадины, бедренной головки, отчего она со временем приобретает грибовидную форму. В средней части вертлужной впадины возможно формирование клиновидного остеофита, который может обусловить латеральное смещение бедренной головки

• углубление вертлужной впадины может быть связано с развитием остеофитов; протрузия ее возможна на фоне остеопороза или истончения костей, составляющих дно вертлужной впадины

• выраженный субхондральный остеосклероз. Проявляется в первую очередь в области крыши вертлужной впадины, затем в верхнем отделе бедренной головки

• в далеко зашедших случаях - уменьшение в объеме и уплощение суставной поверхности бедренной головки на фоне выраженной кистовидной перестройки костной ткани, чередующейся с участками субхондрального остеосклероза. Костные кисты могут быть единичными или множественными. Возникают они в верхней части вертлужной впадины или в зоне наибольшей нагрузки на суставную поверхность бедренной головки

• асептический некроз бедренной головки

• подвывихи бедренной кости чаще вверх и латерально, реже вверх и медиально

• уплотнение костной ткани и укорочение шейки бедренной кости.

Свободные внутрисуставные тельца при коксартрозе выявляются редко.

При вторичном диспластичном коксартрозе все рентгенологические симптомы развиваются рано (в молодом или среднем возрасте) и могут закончиться асептическим некрозом бедренной головки и подвывихом или полным вывихом бедра.

Описан ишемический коксартроз с быстрым сужением суставной щели, перестройкой костной структуры в головке и шейке бедренной кости, ранними остеосклеротическими изменениями, но без значительного остеофитоза, с достаточно быстрым развитием деструкции бедренной головки.

Рентгенологическая диагностика остеоартроза коленных суставов

Коленные суставы - одни из самых трудных для правильного рентгенологического исследования из-за их структурной сложности и широкого диапазона движений. ОА в коленных суставах может быть ограниченно распространенным даже в определенном отделе сустава, что также затрудняет диагностику изменений в суставе. Последние клинические и эпидемиологические работы подтвердили важность исследования пателлофеморального сустава в оценке ОА коленного сустава, так как совместное исследование этих суставов обнаруживает заболевание приблизительно в 50% от всех обследованных больных и доказывает, что к прямой рентгенографии коленных суставов необходимо в обязательном порядке добавлять прицельный снимок надколенника в боковой или аксиальной проекции. Незначительно согнутый в положении стоя и в прямой проекции коленный сустав является наиболее приемлемым положением для объективной оценки ширины суставной щели. Каждый коленный сустав сгибается так, чтобы опорные площадки суставной поверхности большеберцовой кости стали горизонтальными, шли параллельно с центральным рентгеновским пучком и были перпендикулярны кассете. Центр сустава (суставной щели) должен совпадать с центром рентгеновского луча. Рентгенологическое исследование феморопателлярного сустава может быть проведено в положении больного лежа на животе с максимально согнутой в коленном суставе ногой или с использованием метода Ahlback, когда больной стоит и коленный сустав согнут под углом 30° от вертикального положения. В этом положении сустав находится под функциональной нагрузкой, гарантируется, что поверхности сустава хорошо видны, обеспечивается более точная оценка хрящевой ткани, чем в том случае, когда больному проводится исследование в положении лежа.

Рентгенологическая диагностика артроза феморопателлярного сустава в боковой и аксиальной проекциях характеризуется: сужением суставной щели между надколенником и бедром; остеофитами на задних углах надколенника и мыщелков бедренной кости; субхондральным остеосклерозом надколенника; единичными субхондральными кистами со склеротическим ободком.

Данный артроз почти всегда наружный, иногда наружный и внутренний, редко - только внутренний (диагностируется только по аксиальному снимку).

Ранние рентгенологические признаки (соответствуют 1-2 стадиям артроза по Kellgren):

1. Вытягивание и заострение краев межмыщелкового возвышения большеберцовой кости (в месте прикрепления крестообразной связки).

2. Небольшое сужение суставной щели (чаще в медиальном отделе сустава).

3. Заострение краев суставных поверхностей мыщелков бедренной и большеберцовой кости, чаще в медиальном отделе сустава (связано с большей нагрузкой на этот отдел сустава), особенно при наличии варусной деформации сустава; реже - в латеральной части или одновременно в обеих половинах суставной поверхности (рис. 2).

Рис. 2. Rо-графия коленных суставов в боковой проекции.
Артроз феморопателлярных суставов (больше слева). Артроз коленных суставов (I ст по Kollgren справа, IV ст. по Kollgren слева)

При прогрессировании артроза коленных суставов (соответствует 3-4 стадиям артроза по Kellgren):

• нарастает сужение суставной щели

• развивается субхондральный остеосклероз в наиболее нагруженной части сустава

• появляются множественные крупные остеофиты на боковых, передних и задних краях суставных поверхностей

• редко обнаруживаются субхондральные кисты

Вторичный синовит с развитием субпателлярной или подколенной кисты Бейкера:

• суставные поверхности бедренной и большеберцовой кости уплощаются, становятся неровными и теряют свою анатомо-функциональную дифференциацию

• многогранную неправильную форму преобретает сесамовидная кость (fabella)

• могут обнаруживаться обызвествленные хондромы

• редко возможно развитие асептических некрозов мыщелков костей.

Остеартроз проксимальных и дистальных межфаланговых суставов

Стандартная рентгенография кистей проводится в прямой проекции. Пальцы расположены вместе, кисти лежат ровно на кассете на одной линии с осью, проходящей через предплечья и запястья.

Начальные проявления (соответствуют 1-2 стадиям артроза по Kellgren):

Небольшие заострения краев или остеофиты с нерезким субхондральным остеосклерозом; мелкие, субхондрально расположенные кисты при нормальной или слегка суженной суставной щели, мелкие кальцификаты в мягких тканях в области боковых краев суставных поверхностей костей.

Выраженные изменения (соответствуют 3-4 стадиям артроза по Kellgren):

Умеренно выраженные или крупные остеофиты, деформация краев суставных поверхностей, значительное сужение суставных щелей, остеосклероз (узелки Гебердена в дистальных межфаланговых суставах и узелки Бушара в проксимальных), кисты со склеротическим ободком, краевые дефекты суставных поверхностей, при этом костные выступы с одной стороны могут вклиниваться в другую. Обычно краевые дефекты окружены зоной остеосклероза (рис. 3).

Рис. 3. Обзорная Rо-графия кистей.
Множественные артрозы дистальных и проксимальных межфаланговых суставов. Множественные узелки Гебердена и Бушара. Выраженный артроз 1-го левого запястнопястного сустава

Стандартная и микрофокусная рентгенография суставов

Методы для оценки прогрессирования ОА основываются на выявлении изменений рентгенологических симптомов в суставах. Длительные исследования рентгенологических изменений у больных с ОА в коленных суставах, получавших негормональное противовоспалительное лечение, показало отсутствие рентгенологического прогрессирования заболевания после 2-х лет наблюдений и минимальные различия между группами, получавшими лечение, и в контроле. Отсутствие достоверных изменений в этих и других, длительных исследованиях дают основание предполагать, что рентгенологические симптомы при стандартной рентгенографии суставов остаются относительно стабильными в течение длительного периода времени при ОА и предложению, что более чувствительная технология, такая как микрофокусная рентгенография суставов, должна более широко использоваться при оценке динамики изменений.

. Длительные исследования рентгенологических изменений у больных с ОА в коленных суставах, получавших негормональное противовоспалительное лечение, показало отсутствие рентгенологического прогрессирования заболевания после 2-х лет наблюдений и минимальные различия между группами, получавшими лечение, и в контроле. Отсутствие достоверных изменений в этих и других, длительных исследованиях дают основание предполагать, что рентгенологические симптомы при стандартной рентгенографии суставов остаются относительно стабильными в течение длительного периода времени при ОА и предложению, что более чувствительная технология, такая как , должна более широко использоваться при оценке динамики изменений.

Рентгенография тазобедренного сустава

Тазобедренный сустав является сложным многоосным сочленением, которое выполняет сгибание/разгибание, отведение/приведение, пронацию и супинацию бёдер и принимает на себя серьёзную нагрузку. Любые нарушения в его функционировании не только приводят к серьёзному дискомфорту для человека, но и могут стать причиной развития серьёзных нарушений. Рентген тазобедренного сустава (ТБС) — это неинвазивный диагностический метод, ценность которого сложно переоценить.

Он нашёл широкое применение в разных областях медицины, включая травматологию, ревматологию, ортопедию, гнойную хирургию для диагностики заболеваний и последствий перенесённых травм, для определения объёма предстоящей операции или эффективности проведённого лечения. Процедура достаточно безопасна, высокоэффективна и проста, но при этом позволяет получить ценные данные о состоянии ТБС пациента.

Если не знаете, где сделать рентген тазобедренного сустава, но хотите быть уверены в том, что диагностика будет проведена на достойном качественном уровне, обращайтесь в диагностический центр многопрофильной клиники ЦЭЛТ.

Показания и противопоказания к рентгенографии тазобедренных суставов

Диагностику ТБС проводят при многих заболеваниях опорно-двигательного аппарата. Она позволяет выявить патологические состояния сустава, которые наступили вследствие:

Перенесённых травм: вывихов, трещин и травм;
Дегенеративно-дистрофического заболевания — остеоартроз;
Отмирания костной ткани головки бедра — некроз;
Новообразований костной ткани ТБС;
Патологий воспалительной этиологии: артритов, остемиелита;
Врождённых аномалий в виде гипоплазии или дисплазии;
Нарушения обменных процессов, которые представлены такими заболеваниями, как остепороз и подагра.

Помимо этого, рентгенография таза и тазобедренных суставов проводится в рамках предоперационной подготовки с целью определить объём вмешательства и его тактику.

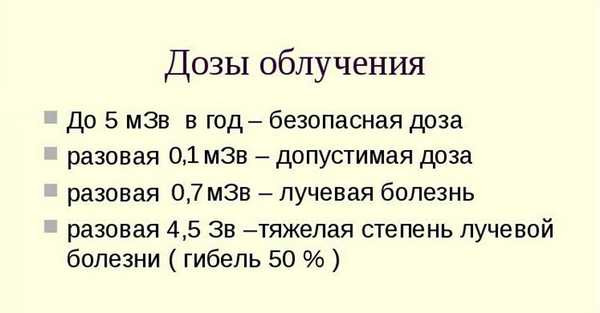

Несмотря на то, что доза облучения при проведении диагностики минимальна и не причиняет вреда человеческому организму, к процедуре прибегают только в крайних случаях — если:

пациентка беременна или кормит грудью;
больной находится в тяжёлом состоянии;
если пациенту не исполнилось 15-ти лет;
если пациента получил высокую дозу облучения за последние 12 месяцев;
при заболеваниях щитовидной железы.

Что касается противопоказаний при использовании рентгеноконтрастных веществ, то они, помимо вышеперечисленного, заключаются в следующем:

индивидуальная непереносимость составляющих контраста;
тяжёлая почечная и печёночная недостаточность;
непроходимость кишечника;
нарушения свёртываемости крови; в тяжёлой форме.

Подготовка к рентгенографии тазобедренных суставов

Исследование ТБС с применением рентгена не требует от пациента специфической подготовки. Как и большинство исследований, в которых диагностируемая область расположена возле кишечника, подготовка направлена на снижение газообразования, поскольку газовые среды негативно влияют на качество визуализации. За несколько дней до проведения процедуры пациенту нужно исключить из рациона продукты, способствующие повышенному газообразованию, а также по рекомендации врача принимать активированный уголь или другие адсорбенты.

Проведение рентгенографии ТБС

Стандартная рентгенография тазобедренного сустава проводится в 2-х проекциях. Помимо прямой используют вспомогательную, которая может быть боковой или задней косой, предусматривающей отведение бедра. Выбор, в данном случае, зависит от целей исследования и характера нарушений у пациента.

Рентгенография тазобедренного сустава в прямой проекции

Пациент принимает положение лёжа на спине, выпрямив нижние конечности. Стопа со стороны поражения должны быть повёрнута кнутри. Такое положение тела пациента обеспечивает хороший обзор медиальной части шейки бедра и даёт возможность определить медиальные переломы.

Рентгенография ТБС в косой проекции

Пациент принимает положение лёжа на спине, поражённая конечность согнута в колене и повёрнута кнаружи при косой проекции. В случае, если имеется подозрение на перелом бедра, локализующийся в области шейки, косую проекцию не используют, поскольку она может привести к смещению отломков кости и усугубить ситуацию.

Рентгенография ТБС в боковой проекции

Пациент принимает положение лёжа на спине, поражённая конечность согнута в колене и бедре под углом 90°. Под пятку ставят специальную подставку, трубку рентгена располагают сбоку со стороны здоровой ноги.

Рентген ТБС в ЦЭЛТ

Обращение в ЦЭЛТ за рентгенографической диагностикой имеет ряд преимуществ, поскольку мы:

гарантируем получение качественных снимков;
предлагаем доступные цены на рентген тазобедренного сустава;
располагаем современными рентгеновскими аппаратами;
предлагаем услуги опытных рентгенологов со стажем работы от 15-ти лет;
проводим процедуру максимально безопасно для пациента, соблюдая все нормы.

Рентген тазобедренного сустава в двух проекциях

Весь контент iLive проверяется медицинскими экспертами, чтобы обеспечить максимально возможную точность и соответствие фактам.

У нас есть строгие правила по выбору источников информации и мы ссылаемся только на авторитетные сайты, академические исследовательские институты и, по возможности, доказанные медицинские исследования. Обратите внимание, что цифры в скобках ([1], [2] и т. д.) являются интерактивными ссылками на такие исследования.

Если вы считаете, что какой-либо из наших материалов является неточным, устаревшим или иным образом сомнительным, выберите его и нажмите Ctrl + Enter.

Наиболее информативные методы инструментальной диагностики суставных и костных патологий - визуализация, а самый доступный из них - рентген тазобедренного сустава.

Простое рентгенографическое исследование является фундаментальным подходом к диагностике и принятию решения о лечении тазобедренного сустава. [1]

Показания

Направляя пациента на рентгенографию, травматолог, ортопед, хирург или ревматолог имеют возможность оценить состояние структур данного костного сочленения.

Наиболее распространенные показания к проведению рентген-диагностики тазобедренных суставов касаются:

травматических повреждение тазобедренной области, в частности, переломов шейки бедра;
врожденного вывиха или дисплазии тазобедренных суставов; ;
артрита, артроза тазобедренного сустава, деформирующего артроза или коксартроза;
коксита (воспаления тазобедренного сустава);
некроза головки бедренной кости;
остеоартрита, остеомиелита и остеохондроматоза;
суставных кист и других образований;
затронувшего суставы костного туберкулеза.

В принципе, жалобы пациента на ощущаемые боли в тазобедренном суставе считаются достаточным поводом для назначения рентгенографии - чтобы установить их точную причину. Если перечисленные выше заболевания и состояния отсутствуют, в протоколе (описании) рентгеновского снимка будет указано, что рентген в норме. Это означает, что полученные изображения всех суставные элементы не имеют анатомических нарушений, подробнее см. - Тазобедренный сустав

Рентген тазобедренных суставов у детей проводится по строгим показаниям - только после достижения ребенком девяти месяцев. Основной патологией является врожденный вывих бедра. Кроме того, рентген может назначаться при боли в тазобедренном суставе у детей разного возраста.

Подготовка

Для проведения рентгенографии подготовка заключается в ограничении приема пищи, вызывающей метеоризм, и очищении кишечника (с помощью клизмы) - за несколько часов до посещения рентгенкабинета.

Непосредственно перед началом процедуры на пациента надевают защиту - в виде специальных экранирующих покрытий, которые предотвращают проникновение рентгеновского облучения в другие части тела и внутренние органы.

К кому обратиться?

Техника проведения рентгена тазобедренного сустава

Стандартизированная техника проведения рентгенографии мало зависит от используемого метода - аналогового или цифрового. Если в первом случае процедура длится около 10 минут, и снимок получают на пленке, то при втором методе время сокращается вдвое, а изображение может быть в двух форматах, в том числе цифровом.

Максимальную визуальную информацию дает рентген тазобедренного сустава в двух проекциях: в прямой проекции (или фронтальной), получаемой фокусировкой рентгеновской трубки перпендикулярно плоскости тела - спереди или сзади, и аксиальной (поперечной или горизонтальной плоскости), фиксирующей элементы сустава сверху вниз - вдоль бедренной кости. Также снимок может делаться при боковой проекции, то есть пациент должен лечь на бок, согнув ногу в коленном и тазобедренном суставах.

При обычной рентгенографии обычно делается переднезадняя и боковая рентгенограмма бедра. Переднезадняя рентгенограмма бедра включает изображения обеих сторон бедра на одной и той же пленке и выступает в направлении середины линии, соединяющей верхнюю часть лобка симфиза и передне-верхнюю подвздошную ость; расстояние между рентгеновской трубкой и пленкой должно составлять 1,2 метра. Если рентгенограммы переднезаднего бедра сделаны в положении лежа на спине, одной из наиболее распространенных ошибок является искажение изображения при повороте бедра снаружи.

Таким образом, либо обе коленные чашечки должны быть направлены вперед, либо нижние конечности должны быть повернуты внутрь на 15-20 ° для приспособления бедренной антиверсии на рентгенограммах переднезаднего бедра.

Если проводится рентген тазобедренных суставов по Лаунштейну (Лауэнштейну), то положение пациента выглядит так: лежа на спине, одна нога в колене сгибается (под углом 30, 45 или 90°), при этом ее ступня опирается на голень выпрямленной ноги; бедро согнутой конечности максимально отводится в сторону так, чтобы тазобедренный сустав занял позицию наружной ротации (то есть головка бедренной кости проворачивается в вертлужной впадине).

Следует иметь в виду, что рентген костей таза и тазобедренных суставов у детей раннего возраста не показывает точных очертаний суставных структур, так как их основная ткань - хрящевая, которую рентгеновские лучи не отображают. Поэтому интерпретацию полученной рентгенограммы - с определением смещения головки бедренной кости по отношению к вертлужной впадине тазовой кости - проводят с помощью накладывания на снимок специальной сетки, основные и вспомогательные линии которой соответствуют анатомически нормальному расположению структур сустава. Используя данные линии, измеряются различные параметры, в том числе центр вертлужной впадины и степень наклона ее крыши (ацетабулярный угол), угол отклонение шейки бедра вперед и т.д.

А если возникает подозрение на нарушение развития ядер окостенения (особенно у недоношенных младенцев) полутора-двухмесячному ребенку следует делать ультразвуковое исследование тазобедренного сустава.

Рекомендации по анализу рентгенограммы тазобедренного сустава в аксиолатеральной проекции (нижневерхней, по методу Данелиуса-Миллера)

травматических повреждение тазобедренной области, в частности, переломов шейки бедра;
врожденного вывиха или дисплазии тазобедренных суставов;
юношеского эпифизеолита головки бедренной кости;
артрита, артроза тазобедренного сустава, деформирующего артроза или коксартроза;
коксита (воспаления тазобедренного сустава);
некроза головки бедренной кости;
остеоартрита, остеомиелита и остеохондроматоза;
суставных кист и других образований;
затронувшего суставы костного туберкулеза.

В принципе, жалобы пациента на ощущаемые боли в тазобедренном суставе считаются достаточным поводом для назначения рентгенографии — чтобы установить их точную причину. Если перечисленные выше заболевания и состояния отсутствуют, в протоколе (описании) рентгеновского снимка будет указано, что рентген в норме. Это означает, что полученные изображения всех суставные элементы не имеют анатомических нарушений, подробнее см. — Тазобедренный сустав

Для проведения рентгенографии подготовка заключается в ограничении приема пищи, вызывающей метеоризм, и очищении кишечника (с помощью клизмы) — за несколько часов до посещения рентгенкабинета.

Непосредственно перед началом процедуры на пациента надевают защиту — в виде специальных экранирующих покрытий, которые предотвращают проникновение рентгеновского облучения в другие части тела и внутренние органы.

Максимальную визуальную информацию дает рентген тазобедренного сустава в двух проекциях: в прямой проекции (или фронтальной), получаемой фокусировкой рентгеновской трубки перпендикулярно плоскости тела — спереди или сзади, и аксиальной (поперечной или горизонтальной плоскости), фиксирующей элементы сустава сверху вниз — вдоль бедренной кости. Также снимок может делаться при боковой проекции, то есть пациент должен лечь на бок, согнув ногу в коленном и тазобедренном суставах.

Следует иметь в виду, что рентген костей таза и тазобедренных суставов у детей раннего возраста не показывает точных очертаний суставных структур, так как их основная ткань — хрящевая, которую рентгеновские лучи не отображают. Поэтому интерпретацию полученной рентгенограммы — с определением смещения головки бедренной кости по отношению к вертлужной впадине тазовой кости — проводят с помощью накладывания на снимок специальной сетки, основные и вспомогательные линии которой соответствуют анатомически нормальному расположению структур сустава. Используя данные линии, измеряются различные параметры, в том числе центр вертлужной впадины и степень наклона ее крыши (ацетабулярный угол), угол отклонение шейки бедра вперед и т.д.

Рентген не проводят при любых острых инфекциях, повышенной температуре, кровотечении, а также при воспалении синовиальной бурсы данного сустава и околосуставных мышечных сухожилий.

Категорически противопоказано проводить рентгенографию беременным и детям первых девяти месяцев жизни (хотя в педиатрии запрет на рентген действует до 14-ти лет).

Каждая рентгенограмма дает важную информацию, необходимую для точной диагностики заболеваний тазобедренного сустава . Как правило, переднезадний профиль предоставляют информацию о форме вертлужной впадины, тогда как другие боковые изображения предоставляют информацию о проксимальных отделах бедра, включая головку бедра.

На рентгенограммах переднезаднего бедра может быть получена следующая информация:

длина ноги,
угол шейки,
покрытие вертлужной впадины: угол наклона латерального центрального края (СЕ) и индекс выдавливания головки бедра,
глубина вертлужной впадины,
наклон вертлужной впадины,
версия вертлужной впадины,
сферичность головы и
ширина суставного пространства.

На боковых рентгенограммах тазобедренных суставов оценивается форма и смещение сочленения головки бедра и бедреной кости, а также смещение угла альфа.

Учитывая угол Идельберга-Франка, угол Виберга и MZ-расстоянини децентрализации, статистическими методами можно выделить нормальные и патологические суставы: у взрослых значения тазобедренного сустава от 6 до 15 указывают на нормальную форму сустава; значения между 16 и 21 указывают на небольшую деформацию, а значения от 22 и выше указывают на серьезную деформацию, у детей значения от 15 и выше являются патологическими.

Важно подчеркнуть необходимость использования рентгенограмм в сочетании с результатами физического обследования, поскольку результаты визуализации не всегда связаны с наличием боли, и наоборот.

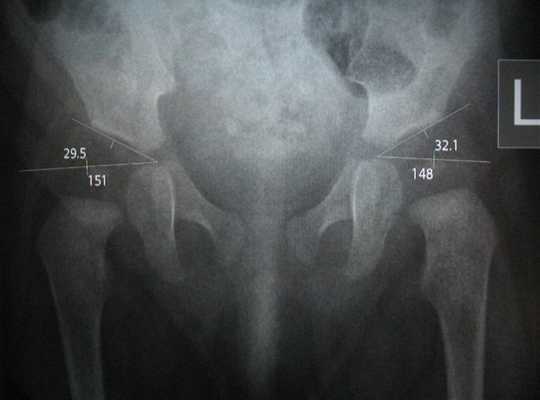

На рентгене признаки вывиха или дисплазии тазобедренных суставов визуализируются в виде вертикального и бокового смещений головки бедренной кости от вертлужной впадины тазовой кости (измеряемого на полученном снимке и сопоставляемого с анатомической нормой). Поверхность головки бедра часто не соответствует вертлужной впадине тазовой кости, например, при большом размере головки и недостаточной глубине впадины. А угол наклона плоскости входа в нее превышает норму.

Также отмечаются смещение центра вертлужной впадины, уменьшение или увеличение шеечно-диафизарного угла (определяемого между вертикальными осями шейки бедренной кости и ее телом — диафизом).

Еще один немаловажный рентген признак данной патологии — излишний наклон вперед узкой части бедренной кости (шейка бедра), который рентгенологи называют преувеличенной антеторсией.

Рентген ТБС — диагностический метод исследования, который помогает выявить патологические изменения тазобедренного сустава, выполняющего ведущую роль в выполнении движений нижней конечности. Наиболее уязвимо сочленение в периоде новорождённости, так как выявляется множество аномалий развития и в возрастном периоде, на фоне остеопорозных изменений.

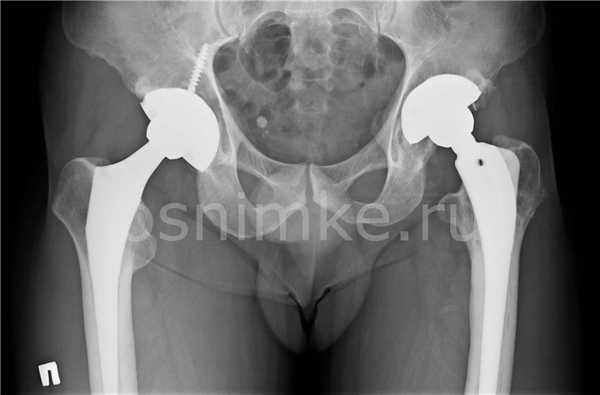

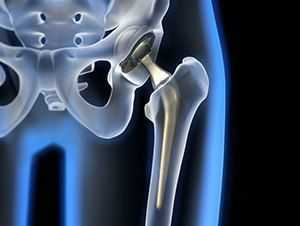

Эндопротезирование тазобедренного сустава

Рентгенограмма как метод исследования рассчитана на визуализацию костных структур. При диагностике хорошо просматриваются:

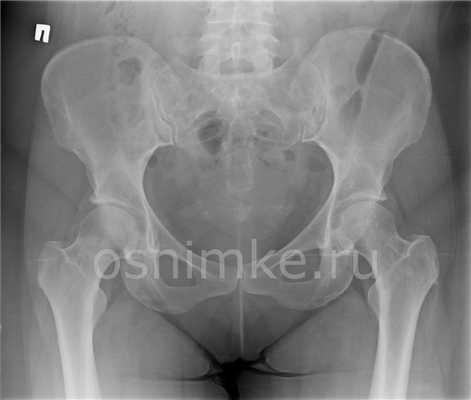

Кости таза. Видны анатомические дефекты, переломы, трещины, асимметрия.
Сустав. Выявляют вывихи, подвывихи, расширение суставной щели, сужение или сращение с формированием анкилозов.
Головка бедренной кости. Просматривается вертел, шейка бедра, выявляются трещины, переломы, аномалии развития и строения, остеомиелитные и остеопорозные изменения.

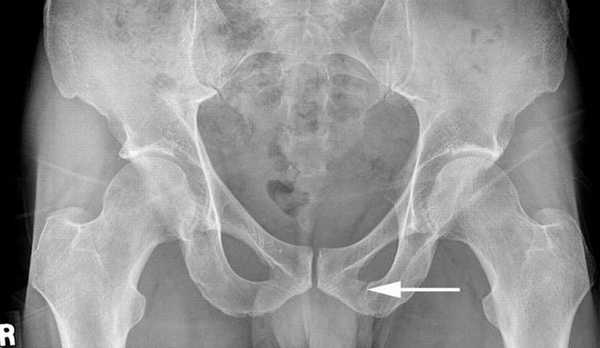

Перелом лонной кости

Рентген тазобедренных суставов проводится как в раннем детском возрасте, так и более зрелом.

У детей рентгенограмма необходима при ограничении или асимметрии разведения ножек ребёнка в позе «лягушки» (малыш лежит на спине, ноги согнуты в коленях и разводятся в стороны), укорочение конечностей по отношению друг к другу, отсутствии упора на ножки у малыша.

Остеомиелит

Во взрослом возрасте рентген тазобедренного сустава может потребоваться при подозрении на перелом или воспаление в области тазобедренного сустава или остеомиелит бедренной кости. В таком случае общими для всех жалобами являются: выраженная болезненность в данном анатомическом участке, наличие отёка, изменение цвета кожных покровов, локальной температуры в области сустава, резкое ограничение движения, хромота и шаткость при ходьбе, изменение длины конечности.

При подозрении на остеомиелит и другие воспалительные процессы в тазобедренной области (гнойное воспаление костного мозга бедренной кости) к вышеописанным симптомам присоединяется интоксикационный в виде нарушения аппетита, слабости, вялости, апатии и в обязательном порядке — с лихорадкой.

Патологии, которые можно рассмотреть на рентгене, это:

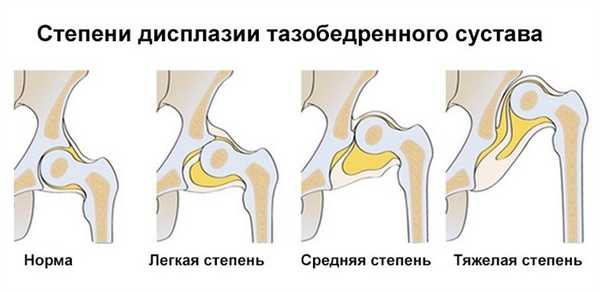

Дисплазия тазобедренного сустава. Выявляется в раннем детском возрасте и проявляется в виде отставания окостенения ядер, подвывиха бедренной кости (головка находится не в полости суставной впадины).
Переломы и трещины. На рентгене можно рассмотреть локализацию травмы, наличие смещения и количество отломков и осколков, степень смещения костных структур.
Вывихи. Визуализируется выход большого вертела бедренной кости из суставной поверхности вертлужной впадины.

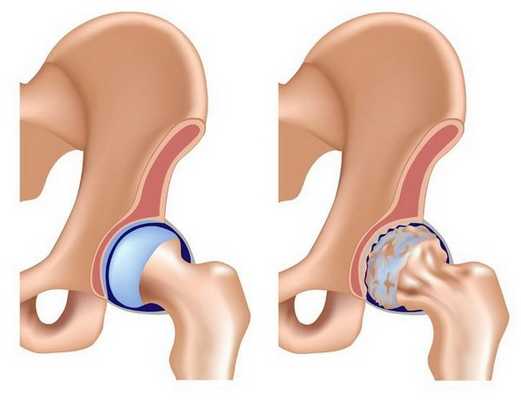

Остеоартроз. Дегенеративное заболевание хрящевой ткани сустава, которое на рентгенограмме выглядит как сужение суставной щели, формирование костных наростов на суставных поверхностях (остеофитов).
Артрит тазобедренного сустава. Возникает в результате аутоиммунных реактивных изменений мягких тканей сустава, сопровождается выраженной болью, отёчностью, возможно появление выпота в полости. На рентгенограмме выявляют уплотнение мягких тканей, расширение суставной щели, при необходимости проводят контрастное исследование с внутривенным введением йодсодержащего вещества, наблюдают усиление сосудистого рисунка в месте воспаления.
Некротические изменения. Возникают при нарушении кровообращения в полости сустава при переломе шейки бедра, так как нарушается трофика головки бедренной кости и она отмирает.
Остеопороз. Дегенерация костной ткани, связанная с возрастными изменениями и гормональным дисбалансом. Характеризуется вымыванием кальция из костей. На рентген-снимке выглядит как снижение плотности костных структур, повышение их прозрачности.
Болезнь Бехтерева. Стойкие изменения суставов, которые проявляются в виде окостенения, отсутствия движений. На рентгенограмме формирование стойких анкилозов, отсутствие суставной щели, костная мозоль в месте сочленения.
Остеомиелит. Воспалительное заболевание костного мозга, возникающее при попадании инфекции гематогенным путём или в результате травматического повреждения. При этом происходит лизис костной ткани, что на рентгене выглядит как размытость контуров, просветление в центре кости, гипертрофия надкостницы над местом очага поражения. Возможно проведение исследования с контрастированием.
Онкологические заболевания костей. Доброкачественные или злокачественные опухолевые разрастания внутри костей, метастатические отсевы. Выглядят как патологические очаги (затемнения при «плюс-ткани» и просветления при появлении кист, секвестр, полостей) с размытыми нечёткими контурами, неправильной формы. Артрит

Дисплазия

Так как рентгеновский диагностический метод относится к ионизирующим, его применение имеет некоторые ограничения. Это связано с патогенным воздействием лучей на клетки с образованием свободных радикалов, действующих повреждающее на здоровые ткани.

Основным противопоказанием является беременность. Для защиты здоровых тканей во время проведения диагностики остальные участки тела закрываются свинцовым фартуком, необходимым для снижения общей дозы облучения. Современные аппараты позволяют снизить дозу максимально без потери качества снимка, но развивающийся плод находится рядом с исследуемой областью и существует вероятность формирования мутаций и аномалий развития.

Относительным противопоказанием является детский возраст. Однако, при подозрении на дисплазию именно рентгенография является основным диагностическим методом исследования. Для снижения общей дозы облучения чётко следят за кратностью проведения методики.

При введении контрастного йодсодержащего вещества («Ультравист», «Урографин» и другие) противопоказания значительно расширяются. Нельзя проводить исследование следующим категориям больных:

с аллергической реакцией на контраст;
с почечной недостаточностью (так как контраст выводится почками);
с сердечно-сосудистой недостаточностью в тяжёлой степени;
с туберкулёзом в активной стадии;
в крайне тяжёлом состоянии пациента.

Иногда для диагностики патологии сустава используют ультразвуковой метод. Исследования диаметрально противоположные, так как рентгенография помогает выявить костные патологии, тогда как УЗИ — заболевания мягких тканей.

При рентгенографии смотрят анатомическое строение, тогда как УЗИ выявляет функциональный дефицит, например, недостаточное или чрезмерное количество внутрисуставной жидкости. Часто, для наиболее полной картины заболевания, требуется совместное назначение исследований.

Томографическое исследование — относительно новый, в сравнении с обычным рентгеном метод, который намного информативнее. Основным преимуществом рентгена в сравнении с МРТ является его общедоступность, так как аппараты присутствуют в каждой больнице, и дешевизна, так как МРТ стоит намного дороже.

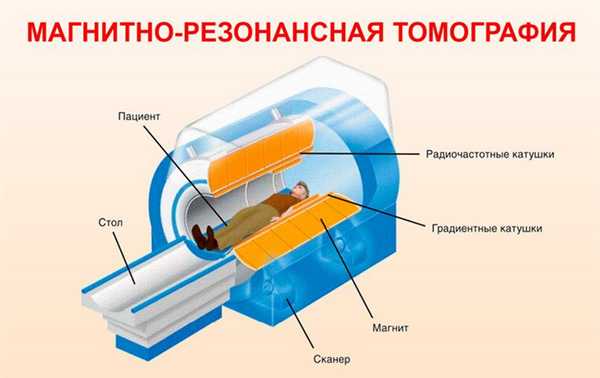

МРТ

Специальной подготовки рентгенография тазобедренных суставов не требует. При проведении диагностики у грудничков требуется присутствие обоих родителей, так как они должны держать малыша в необходимой позиции во время исследования.

Перед рентгенографией пациент обязан снять с себя верхнюю одежду, металлические предметы (бляшка ремня) и прилечь на кушетку. Тяжёлых неходячих больных укладывают санитары.

Рентген тазобедренных суставов проводится в двух проекциях, которые помогают расширить визуализируемую анатомическую область и точно определить объем поражения:

Передняя проекция. Пациента укладывают на спину, ноги разводят максимально в стороны, что позволяет раскрыть сустав и увеличить площадь диагностики.
Боковая проекция. Пациент ложится на бок, вытягивает ноги вперёд.

Тщательный контроль дозы облучения ведётся у маленьких детей, так как рентгенографическое исследование может привести к таким неблагоприятным последствиям, как угнетение функции костного мозга. Осложнениями могут стать заболевания: лейкемия, анемия, тромбоцитопения. Начинают исследование с трёхмесячного возраста. Даже на современных аппаратах обследование у детей до трёх лет проводится не чаще, чем 1 раз в 4 месяца.

Взрослые менее восприимчивы к воздействию ионизирующего облучения, к тому же цифровая современная аппаратура максимально снижает облучение.

Для каждого пациента в зависимости от его массы подбирается своя доза. Плёночный аппарат облучает дозой 0,5-0,9 мЗВ, тогда как цифровой — 0,1-0,3 мЗВ. В месяц не рекомендовано больше 10 исследований на цифровом аппарате, проведение регламентируется строгими показаниями. Воспользуйтесь «Полная версия Дозиметра» в конце статьи для получения информации о лучевой нагрузки.

Расшифровывают результаты исследования врачи-рентгенологи. Компьютерная аппаратура выводит изображение на экран и помогает в анализе результатов. При помощи программного обеспечения можно повысить контрастность и чёткость изображения, приблизить его и отдалить, а также измерить плотность участков костной ткани.

Результаты возвращаются лечащему врачу, который направил на исследование. После анализа результатов и сопоставления с клинической картиной назначается или корректируется терапия.

Проводят процедуру в каждом рентгенологическом кабинете больницы: поликлиники, стационара, травмпункта и так далее. Проводится как в плановом, так и в экстренном порядке при наличии травматического повреждения.

В среднем стоимость процедуры — 500-600 рублей на аппарате с рентген-плёнкой и около 1000 рублей на современной цифровой аппаратуре. В государственных больницах стоимость на 30% ниже, чем в частных клиниках и медицинских центрах.

При наличии направления врача и страхового полиса в бюджетных лечебных учреждениях возможно бесплатное проведение процедуры. При необходимости введения контрастного вещества, цена возрастает вдвое.

При подозрении на перелом шейки бедра пожилые пациенты не транспортабельны. Возможен вызов травматолога на дом. Диагноз устанавливается по клиническим признакам.

Рентгенография на дому проводится только в крупных городах частными медицинскими центрами. Специалисты выезжают к пациенту в течение часа с поступления заявки. Стоимость услуги от 5000 рублей.

Рентгенография тазобедренного сустава проводится для исследования состояния костных структур, сустава. Назначает диагностику чаще ортопед, врач-травматолог или ревматолог. Исследование назначается в качестве первичной диагностики, затем для подтверждения диагноза и коррекции тактики терапии могут потребоваться другие диагностические методики: УЗИ, МРТ.

Читайте также:
