Рентгенография - это быстрый и надёжный способ определения патологий, которые располагаются в пределах плотных тканей.

Достоинства рентгена черепа заключаются в следующем:

высокая информативность снимков, выполненных в различных проекциях;
высокая оперативность;
неинвазивность и сравнительно простая технология выполнения процедуры;
доступность - сегодня рентген головы можно пройти практически в любой поликлинике;
невысокая лучевая нагрузка.

Когда назначают рентген черепа?

Обзорный рентген черепа в разных укладках может быть назначен пациентам, которых беспокоят:

цефалгия, или, другими словами, головная боль, различной локализации и интенсивности;
дрожь в конечностях;
появление пелены перед глазами или темноты;
кровотечения из носа;
болезненное пережевывание пищи;
снижение остроты зрения и слуха;
случаи обмороков без видимых на то причин;
появление асимметрии лицевых костей.

Назначать рентгенологическое исследование черепа могут разные специалисты: невролог, хирург, онколог, офтальмолог и другие.

Что показывает процедура?

На рентгеновских снимках хорошо визуализируются:

кости скул;
кости нижней челюсти;
костная пирамида носа;
клиновидная кость;
глазницы;
височно-нижнечелюстные суставы;
сосцевидные отростки височных костей.

сформировавшиеся кальцификаты - могут спровоцировать патологическое развитие черепных костей;
частичное обызвествление опухолей;
кровоизлияния и гематомы;
жидкость в придаточных пазухах носа;
переломы костей черепа.

Подготовка к процедуре

Специальной подготовки рентген головы не требует. Перед процедурой пациент должен снять с себя все металлические украшения, очки, а также по возможности зубные протезы. Если протезы несъёмные или установлен металлический имплант, об этом нужно предупредить рентгенолога заранее. Затем, в зависимости от конфигурации рентгеновского аппарата, пациент принимает позу лёжа, сидя или стоя.

На тело пациента надевается свинцовый жилет или фартук, который предотвратит облучение ниже уровня шеи. Голову закрепляют специальными фиксаторами, так как первым условием получения качественного снимка является неподвижность.

Техника проведения

Для рентгеновской съёмки пациент должен встать, сесть возле рентгеновского аппарата либо лечь на его рабочий стол. Во время съёмки важно сохранять неподвижность и не дышать. Если потребуется сделать снимок в нескольких проекциях, врач подскажет, как нужно поменять позу.

Рентген черепа в 2-х проекциях

Чтобы получить наиболее подробную и полную информацию о состоянии костей носа, снимки могут делать в двух проекциях - прямой и боковой. В первом случае пациент становится лицом к рентгеновскому аппарату, во втором - боком (левым или правым).

Насколько опасно исследование?

Рентген - процедура неинвазивная и безболезненная. Также её можно назвать относительно безопасной, так как лучевая нагрузка минимальная. При этом, разумеется, рентген - не та процедура, которую можно повторять много раз подряд. Существуют определённые нормы и периодичность, которые необходимо соблюдать.

Противопоказания для проведения

Абсолютным противопоказанием для рентгена головы является беременность. Также существуют и относительные ограничения. Это детский возраст до 15 лет, психические заболевания, тяжёлое состояние.

Рентген черепа: расшифровка

При расшифровке рентгена черепа в 2-х проекциях специалистами оцениваются габариты и особенности расположения костей, а также строение пазух носа. Данные показатели должны соответствовать норме по возрастной категории обследуемого.

Рентген позволяет отчасти анализировать и состояние мягких тканей головного мозга (хотя для точной диагностики данного органа лучше использовать МРТ или КТ). На снимках могут визуализироваться опухолевые новообразования, можно оценить их локализацию и размер. Главным признаком новообразования злокачественного характера станет наличие затемнения неравномерной структуры. Если опухоль имеет доброкачественный характер, её контуры будут ровными и чёткими.

Нормальные показатели

Разберёмся в том, что должен показывать рентген черепа в случаях, когда патологий нет. При описании снимков рентгенолог оценивает размеры, форму, толщину и расположение костей черепа, а также систему сосудов, состояние пазух носа и черепных швов. Все перечисленные характеристики должны соответствовать возрасту пациента.

Рентгенография черепа при травме головы

Главные вопросы, на которые должен ответить специалист на основании рентгена при травме головы:

Нарушена ли целостность костей черепной коробки?
Если перелом есть, то сопровождается ли он вхождением обломков костей в полость черепа?
Повреждены ли глазницы, а также пазухи носа и уха?
Имеет ли место повреждение головного мозга вследствие сдавливания его деформированными костями черепа?

Наши медицинские центры

Взрослое отделение
Диагностика
Консультации
Центр лечения боли
Центр здоровья сердца
Центр здоровья женщины
Центр эндокринологии

Детское отделение
Массаж
Нефрология
Оториноларингология
Офтальмология
Эндокринология

Запись по ОМС на МРТ и КТ

Включить версию для слабовидящих?

Настоящим я даю своё согласие ООО «Диагностический центр «Энерго» (далее - Общество) (ИНН: 7810812758, юридический адрес - 196084, город Санкт-Петербург, ул. Киевская, д. 5 к. 4, помещ. 20-н), далее - «Оператор», и третьим лицам, осуществляющим обработку моих персональных данных по поручению Оператора, на обработку указанных сведений обо мне, в целях содействия в трудоустройстве.

Я соглашаюсь на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение моих персональных данных, а также на осуществление любых других действий, предусмотренных действующим законодательством Российской Федерации, совершаемых с использованием средств автоматизации или без использования таких средств.

Настоящее согласие дано мною лично и добровольно. Настоящее согласие действует до момента его отзыва при отсутствии у Оператора других законных оснований для обработки персональных данных и может быть отозвано мной в любой момент в письменной форме путем направления уведомления Оператору по адресу, указанному выше.

Мы используем cookie-файлы, IP-адреса и данные об устройствах для аналитики, чтобы Ваше посещение сайта было удобным и персонализированным. Вы можете отключить cookie-файлы в настройках вашего браузера. Продолжая пользоваться нашим сайтом, Вы даете согласие на обработку перечисленных данных и принимаете условия Политики обработки и обеспечения безопасности ПДн.

Рентгенография черепа

Информативность рентгенографии черепа в диагностике черепно-мозговых травм (ЧМТ) невысока. Однако этот метод исследования имеет несомненное значение при обследовании больных с переломами основания и свода черепа, опухолью гипофиза, врожденными пороками развития или родовой травмой, а также системными заболеваниями, приводящими к поражению костей черепа. Для получения более подробной информации при ЧМТ применяют КТ головы. Рентгенография черепа позволяет оценить состояние 3 групп составляющих его костей: костей свода черепа, нижней челюсти и костей лица. Кости свода черепа и лица неподвижно соединены друг с другом, образуя в месте соприкосновения зубчатую линию, которая называется черепным швом. Череп представляет собой столь сложную анатомическую структуру, что всестороннее его изучение требует выполнения нескольких рентгеновских снимков в различных проекциях.

Выявить переломы черепа у больных с ЧМТ.
Диагностировать опухоль гипофиза.
Выявить врожденные пороки развития.
Диагностировать некоторые метаболические и эндокринные заболевания.

Подготовка

Следует объяснить пациенту, что ему выполнят несколько рентгеновских снимков черепа в разных проекциях при фиксированном положении головы.
Следует объяснить также, что это исследование позволит выявить изменения костей черепа и их дефекты и поставить правильный диагноз.
Пациенту сообщают, кто и где будет выполнять исследование.
Следует предупредить пациента, что каких-либо ограничений в диете и режиме питания перед исследованием не требуется, и заверить его, что оно не сопровождается неприятными ощущениями.
В зону облучения не должны попадать металлические предметы, включая очки, зубные протезы и украшения.

Процедура и последующий уход

Пациента укладывают на рентгеновский стол или усаживают в кресло.
Пациент не должен двигаться вплоть до окончания исследования.
Для удобства пациента и иммобилизации его головы используют прокладки из пенопласта, мешочки с песком и фиксирующие повязки.
Снимки обычно выполняют в 5 проекциях: правой и левой боковой, переднезадней (проекция Тауна), заднепередней (проекция Колдуэлла) и аксиальной.
Снимки проявляют и проверяют их качество до того, как пациент покинет рентгеновский кабинет.

Нормальная картина

При описании снимков рентгенолог оценивает размеры, форму, толщину и расположение костей черепа, а также сосудистый рисунок, состояние околоносовых пазух и черепных швов. Все перечисленные характеристики должны соответствовать возрасту пациента.

Отклонение от нормы

Рентгенографию черепа часто применяют для диагностики переломов основания или свода. Однако перелом основания черепа может остаться нераспознанным при высокой плотности костей. Исследование позволяет выявить врожденные аномалии развития черепа, а также увеличение размеров, эрозии или остеопороз турецкого седла, обусловленные повышением внутричерепного давления (ВЧД). Выраженная внутричерепная гипертензия (ВЧГ) может сопровождаться увеличением размеров головного мозга, который давит на внутреннюю пластинку черепа, оставляя на ней характерные знаки ("пальцевые вдавления"). При остеомиелите рентгенография черепа позволяет выявить очаги кальцификации костей черепа, при хронической субдуральной гематоме - внутричерепные кальцификаты. Кроме того, с помощью данного метода можно либо непосредственно диагностировать обызвествленные опухоли головного мозга (например, олигодендроглиомы или менингиомы), либо судить о наличии внутричерепных объемных образований по смещению обызвествленного шишковидного тела относительно срединной плоскости черепа. И наконец, на рентгенограммах черепа можно выявить другие изменения костных структур, характерные для метаболических нарушений (например, при акромегалии или болезни Педжета).

Факторы, влияющие на результат исследования

Неправильная укладка пациента или смещение головы во время выполнения снимка (возможно получение снимков плохого качества). Невозможность удаления рентгеноконтрастных объектов из зоны облучения (плохое качество снимков).

Методы рентгенодиагностики в стоматологии

Рентгенологические методы исследования являются ведущими в диагностике заболеваний челюстно-лицевой области, что обусловлено их достоверностью и информативностью. Методы рентгенодиагностики нашли широкое применение в практике терапевтической стоматологии (для выявления заболеваний пери- и пародонта); в ортопедической стоматологии (для оценки состояния сохранившихся зубов, периапикальных тканей, пародонта), что определяет выбор ортопедических мероприятий. Востребованы рентгенологические методы и челюстно-лицевой хирургией в диагностике травматических повреждений, воспалительных заболеваний, кист, опухолей и других патологических состояний.

Методика и техника рентгенологического исследования зубов и челюстей имеет свои особенности.
В стоматологической практике применяют следующие методы лучевой диагностики:
• Внутриротовая контактная рентгенограмма
• Внутриротовая рентгенография вприкус
• Внеротовые рентгенограммы
• Панорамная рентгенография
• Ортопантомография
• Радиовизиография

Дополнительные методы исследования:
• Компьютерная томография
• Магнитно-резонансная томография
• Методы с введением контрастных веществ

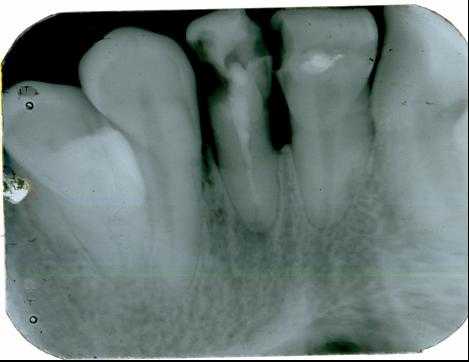

1. Внутриротовая контактная рентгенография
Основой рентгенологического исследования при большинстве заболеваний зубов и пародонта по-прежнему служит внутриротовая рентгенография.
Выполняется на специальном дентальном рентгеновском аппарате (хотя может быть выполнена и на обычном).
Для внутриротовой рентгенографии используют пакетированную или специально нарезанную (3x4 см) пленку, упакованную в светонепроницаемые стандартные пакеты.
На одном снимке можно получить изображение не более 2-3 зубов

2. Внутриротовая рентгенография вприкус.
Рентгенограммы вприкус выполняют в тех случаях, когда невозможно сделать внутриротовые контактные снимки (повышенный рвотный рефлекс, тризм, у детей), при необходимости исследования больших отделов альвеолярного отростка (на протяжении 4 зубов и более) и твердого неба, для оценки состояния щечной и язычной кортикальных пластинок нижней челюсти и дна полости рта.
Стандартный конверт с пленкой вводят в полость рта и удерживают сомкнутыми зубами. Рентгенограммы вприкус используют для исследования всех зубов верхней челюсти и передних нижних зубов.
Также окклюзионная рентгенография применяется и для получения изображения дна полости рта при подозрении на конкременты поднижнечелюстной и подъязычной слюнных желез, для получения изображения челюстей в аксиальной проекции. Она позволяет уточнять ход линии перелома в пределах зубного ряда, расположение костных осколков, состояние наружной и внутренней кортикальных пластинок при кистах и новообразованиях, выявлять реакцию надкостницы

3. Внеротовые (экстраоральные) рентгенограммы.
Внеротовые рентгенограммы дают возможность оценить состояние отделов верхней и нижней челюстей, височно-нижнечелюстных суставов, лицевых костей, не получающих отображения или видимых лишь частично на внутриротовых снимках.
Ввиду того что изображение зубов и окружающих их образований получается менее структурным, внеротовые снимки используют для их оценки лишь в тех случаях, когда выполнить внутриротовые рентгенограммы невозможно (повышенный рвотный рефлекс, тризм и т.п.).

Подбородочно-носовую проекцию применяют для исследования верхней челюсти, верхнечелюстных пазух, полости носа, лобной кости, глазницы, скуловых костей и скуловых дуг.

На рентгенограммах лицевого черепа в лобно-носовой проекции видны верхняя и нижняя челюсти, на них проецируются кости основания черепа и шейные позвонки.

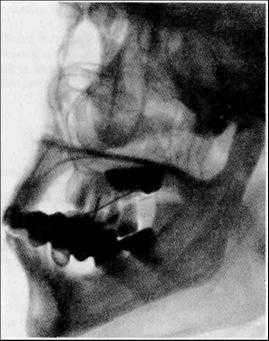

Рентгенографию тела и ветви нижней челюсти в боковой проекции проводят на дентальном рентгенодиагностическом аппарате.

Рентгенограмму черепа в передней аксиальной проекции выполняют для оценки стенок верхнече¬люстной пазухи, в том числе задней, полости носа, скуловых костей и дуг; на ней видна нижняя челюсть в аксиальной проекции.

4. Панорамная томография
Более трех десятилетий назад в арсенал рентгенодиагностики заболеваний зубочелюстной системы, ЛОР-органов и других отделов черепа вошла панорамная рентгенография. При этом методе исследования аппликатор рентгеновской трубки вводят в рот пациента, а кассета располагается вокруг верхней или нижней челюстной дуги. В обоих случаях пациент придерживает кассету с наружной стороны ладонями, плотно прижимая ее к мягким тканям лица.

Проводится также и боковая панорамная томография, на боковом панорамном снимке одновременно отображаются зубы верхнего и нижнего ряда каждой половины челюсти.

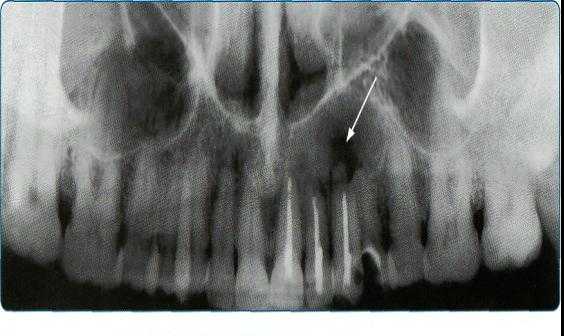

Прямые панорамные рентгенограммы имеют преимущество перед внутриротовыми снимками по богатству деталями изображения костной ткани и твердых тканей зубов. При минимальной лучевой нагрузке они позволяют получить широкий обзор альвеолярного отростка и зубного ряда, облегчают работу рентгенолаборанта и резко сокращают время исследования. На этих снимках хорошо видны полости зуба, корневые каналы, периодонтальные щели, межальвеолярные гребни и костная структура не только альвеолярных отростков, но и тел челюстей. На панорамных рентгенограммах выявляются альвеолярная бухта и нижняя стенка верхнечелюстной пазухи, нижнечелюстной канал и основание нижнечелюстной кости.

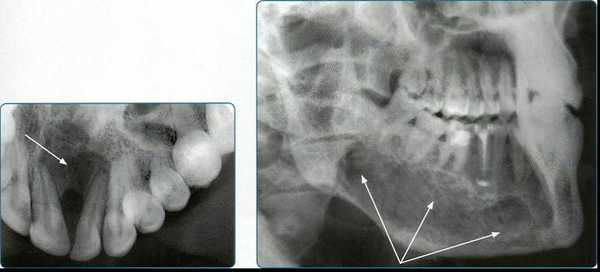

На основании панорамных снимков диагностируют кариес и его осложнения, кисты разных типов, новообразования, повреждения челюстных костей и зубов, воспалительные и системные поражения. У детей хорошо определяется состояние и положение зачатков зубов.

5. Ортопантомография

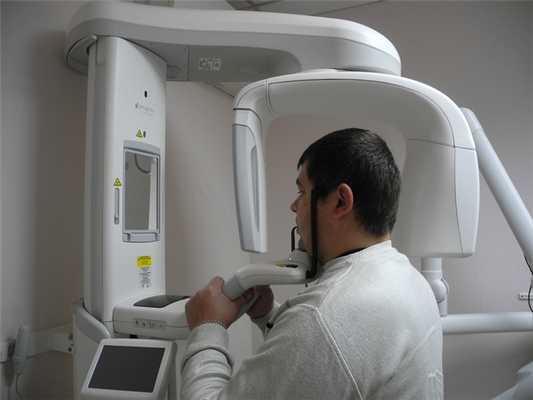

Панорамная зонография, или, как ее чаще называют, ортопантомография, явилась своего рода революцией в рентгенологии челюстно-лицевой области и не имеет себе равных по ряду показателей (обзор большого отдела лицевого черепа в идентичных условиях, минимальная лучевая нагрузка, малые затраты времени на исследование).

Панорамная зонография позволяет получить плоское изображение изогнутых поверхностей объемных областей, для чего используют вращение рентгеновской трубки и кассеты.

Преимуществом ортопантомографии является возможность демонстрировать межчелюстные контакты, оценивать Результаты воздействия межчелюстной нагрузки по состоянию замыкающих пластинок лунок и определять ширину периодонтальных путей.
Ортопантомограммы демонстрируют взаимоотношения зубов верхнего ряда с дном верхнечелюстных пазух и позволяют выявить в нижних отделах пазух патологические изменения одонтогенного генеза.

Особенно важно использовать ортопантомографию в детской стоматологии, где она не имеет конкурентов в связи с низкими дозами облучения и большим объемом получаемой информации. В детской практике ортопантомография помогает диагностировать переломы, опухоли, остеомиелит, кариес, периодонтиты, кисты, определять особенности прорезывания зубов и положение зачатков.

6. Радиовизиография
Радиовизиография дает изображение, регистрируемое не на рентгеновской пленке, а на специальной электронной матрице, обладающей высокой чувствительностью к рентгеновским лучам. Изображение с матрицы, по оптоволоконной системе передается в компьютер, обрабатывается в нем и выводится на экран монитора. В ходе обработки оцифрованного изображения может осуществляться увеличение его размеров, усиление контраста, изменение, если необходимо, полярности — с негатива на позитив, цветовая коррекция.

Компьютер дает возможность более детального изучения тех или иных зон, измерения необходимых параметров, в частности длины корневых каналов, денситометрии. С экрана монитора изображение может быть перенесено на бумагу — с помощью принтера, входящего в комплект оборудования. Из всех достоинств цифровой обработки рентгеновского изображения мы отметим особо такие: быстроту получения информации, возможность исключения фотопроцесса и снижение дозы ионизирующего излучения на пациента в 2-3 раза.

7. Компьютерная томография (КТ).

Метод позволяет получить изображение не только костных структур челюстно-лицевой области, но и мягких тканей, включая кожу, подкожную жировую клетчатку, мышцы, крупные нервы, сосуды и лимфатические узлы.

Компьютерная томография широко используется при распознавании заболеваний лицевого черепа и зубочелюстной системы: патологии височно-нижнечелюстных суставов, врожденных и приобретенных деформаций, переломов, опухолей, кист, системных заболеваний, патологии слюнных желез, болезней носо- и ротоглотки.
Метод позволяет разрешить диагностические затруднения, особенно при распространении процесса в крылонебную и подвисочную ямки, глазницу, клетки решетчатого лабиринта.
С помощью КТ хорошо распознаются внутричерепные осложнения острых синуситов (эпидуральные и субдуральные абсцессы), вовлечение в воспалительный процесс клетчатки глазницы, внутричерепные гематомы при травмах челюстно-лицевой области.
Компьютерная томография позволяет точно определить локализацию поражений, провести дифференциальную диагностику заболеваний, планирование оперативных вмешательств и лучевой терапии.

8. Контрастные методы.

Среди многочисленных способов контрастных рентгенологических исследований при челюстно-лицевой патологии наиболее часто используются артрография височно-нижнечелюстных суставов, ангиография, сиалография, дакриоцистография.

Сиалография заключается в исследовании протоков крупных слюнных желез путем заполнения их йодсодержащими препаратами. С этой целью используют водорастворимые контрастные или эмульгированные масляные препараты (дианозил, ультражидкий липойодинол, этийдол, майодил и др.). Перед введением препараты подогревают до температуры 37—40 °С, чтобы исключить холодовый спазм сосудов.
Исследование проводят с целью диагностики преимущественно воспалительных заболеваний слюнных желез и слюнокаменной болезни.
В отверстие выводного протока исследуемой слюнной железы вводят специальную канюлю, тонкий полиэтиленовый или нелатоновый катетер диаметром 0,6—0,9 мм или затупленную и несколько загнутую инъекционную иглу. После бужирования протока катетер с мандреном, введенный в него на глубину 2—3 см, плотно охватывается стенками протока. Для исследования околоушной железы вводят 2—2,5 мл, поднижнечелюстной — 1 — 1,5 мл контрастного препарата.
Рентгенографию проводят в стандартных боковых и прямых проекциях, иногда выполняют аксиальные и тангенциальные снимки.

Введение контрастных веществ в кистозные образования осуществляют путем прокола стенки кисты. После отсасывания содержимого в полость вводят подогретое контрастное вещество. Рентгенограммы выполняют в двух взаимно перпендикулярных проекциях.

Контрастирование свищевых ходов (фистулография) выполняют с целью определения их связи с патологическим процессом или инородным телом. После введения контрастного вещества под давлением в свищевой ход производят рентгенограммы в двух взаимно перпендикулярных проекциях.

Для контрастирования артериальных и венозных сосудов челюстно-лицевой области (при образованиях, гемангиомах) контрастный препарат можно вводить тремя способами. Наиболее простым из них является пункция гемангиомы с введением контрастного вещества в толщу опухоли и регистрацией изображения на отдельных снимках. Чтобы получить представление о распространенности опухоли в прямой и боковой проекциях, пункцию выполняют 2 раза. Методика обеспечивает выявление характера венозных изменений, но не всегда позволяет увидеть детали кровотока, подходящие к гемангиоме сосуды, и не пригодна для контрастирования артериальной сосудистой сети.
При кавернозных гемангиомах и артериовенозных шунтах практикуют введение контрастных препаратов в приводящий сосуд, который выделяют операционным путем.
При пульсирующих артериальных и артериовенозных образованиях производят серийную ангиографию после введения контрастных препаратов в приводящий сосуд.

Целенаправленное комплексное использование в единой схеме обследования пациентов с патологией зубочелюстной области клинических и рентгенологических данных позволяет не только сделать более точной первичную и дифференциальную диагностику, но и объективно оценить эффективность проводимого лечения. Используя цифровое изображение, можно выполнить коррекцию искажений, благодаря улучшению визуальных характеристик добиться выявления тонких дифференциально-диагностических патологических состояний, осуществить передачу изображения по электронной почте для последующих консультаций специалистами.

Перспективы дальнейшего использования рентгенокомпьютерной сети в стоматологической практике связаны с увеличением технических возможностей современной рентген-аппаратуры, оптимизацией компьютерных программ для анализа изображения, а также разработкой рациональных диагностических алгоритмов комплексного клинико-рентгенологического обследования пациентов в зависимости от нозологической формы заболевания и задач предстоящего лечения.

Рентген черепа аксиальная и тангенциальная

Особенности рентгена черепа и разновидности исследования

Мозг человека - крайне уязвимый орган. Именно поэтому природа позаботилась о его защите - прочной черепной коробке. Однако при некоторых травмах или заболеваниях костные образования черепа могут потерять свои защитные функции. В этом случае не обойтись без рентгенографии или, как называют этот вид диагностики в «народе», рентгена головы. Принцип данного исследования заключается в различной проникающей способности X-лучей (x-ray), то есть облучаемые ткани и органы пропускают их в разной степени. «На выходе» рентгеновское излучение с уже иными характеристиками фиксируется на фоточувствительной пластине. На пленке или мониторе компьютера изображение представляется в виде негатива, где более плотные ткани организма, например, костные структуры, приближены к белому цвету, а мягкие органы и воздушные полости - к черному.Для того чтобы оценить общую картину, врач назначает обзорное исследование, а чтобы рассмотреть конкретные области черепа (нижнюю челюсть; кости, формирующие нос; глазницы черепа; скуловую кость; «турецкое седло»; височно-нижнечелюстной сустав; сосцевидные отростки височной кости и др.) - прицельное.Рентгенография - простой и недорогой метод аппаратного исследования. При этом на данный момент альтернативы ему в части исследования черепа практически нет. Но это не значит, что ученые не продвинулись в этой области диагностики. Так, в последнее время все чаще применяются цифровые рентген-аппараты, отличающиеся от «традиционных» пониженным уровнем лучевой нагрузки, повышенной информативностью и цифровым методом получения изображений.

Когда назначается и что показывает рентген головы

Как проводится рентген черепной коробки

Подготовка к рентгеновскому исследованию проста - никаких ограничений в еде, питье, приеме лекарств нет. Перед тем как занять место в рентгеновской установке, исследуемый снимает с себя все металлические украшения, очки и съемные зубные протезы (если они есть). После чего он ложится на стол или садится в кресло. В некоторых случаях при прицельном исследовании пациент стоит. Тело ниже головы покрывается специальным фартуком, не пропускающим рентгеновское излучение. Во время процедуры необходимо сохранять полную неподвижность головы. С этой целью используются специальные фиксаторы: повязки и крепежи. В некоторых больницах их роль выполняют мешочки, наполненные обычным песком. Лежать (сидеть или стоять) без движения придется не больше нескольких минут, при этом вы абсолютно ничего не почувствуете. Имейте в виду, что, возможно, вам сделают несколько снимков в разных проекциях. Это позволит врачу поставить наиболее точный диагноз.

Интерпретация рентген-снимков черепа

Четкость и скорость получения изображений во многом зависят от типа аппарата. В случае цифрового рентгена головы снимки могут быть выданы пациенту сразу после исследования, и предоставляются они чаще всего в электронном виде. На расшифровку результатов может потребоваться еще 15-30 минут в частной клинике, и от одного до трех дней - в государственной.В случае аналогового аппарата некоторое время потребуется на проявление изображений на пленке. Так что пациенту даже частной клиники придется немного подождать, при этом из-за меньшей четкости изображения точность диагноза будет ниже, чем в случае цифрового снимка.В заключении, или протоколе исследования, рентгенолог на основании расшифровки тонов и полутонов снимка оценивает форму костей черепа, а также их толщину и размеры, врач обращает внимание на сосудистый рисунок, состояние околоносовых пазух и черепных швов. Вот, например, фрагмент текста из протокола исследования: «…Содержимое околоносовых пазух в нижних отделах с верхним горизонтальным уровнем темнее содержимого орбит, что подтверждает наличие патологического процесса. Интенсивность затемнения - малая, лишь немного темнее орбит, что соответствует серозному экссудату…». Проще говоря: затемнение в околоносовых пазухах свидетельствует о наличии воспаления (это оказался синусит), а о его природе говорит интенсивность затемнения в сравнении с орбитами и расположение в отделе носа.

Опасен ли рентген головы?

При рентгенологическом исследовании головы доза облучения, которую получает пациент, небольшая - в среднем 0,12 мЗв (миллизивертов). Это - 4% от годовой нормы облучения человека от естественных источников радиации (она составляет около 3 мЗв в год). Примерно такую же дозу радиации вы получите в течение одного часа, отдыхая на пляже под летним солнцем. Однако проходить рентген-обследования все же не рекомендуется чаще 6-7 раз в год.Как говорят врачи, термин «предельно допустимая доза облучения» некорректен. Рентгеновское исследование проводится строго по показаниям, и его цель - обнаружить подчас смертельно опасное заболевание. И таких исследований врач назначает столько, сколько будет нужно, чтобы спасти жизнь человека, даже если придется превысить норму, записанную в медицинских справочниках. Когда нет другого выхода (например, требуется срочно диагностировать тяжелую травму головы), рентген, признаются врачи, назначают даже беременным женщинам. При этом очень тщательно экранируют (закрывают специальным фартуком) живот пациентки.

Особенности рентгена головы ребенка

Однако совсем по-другому «смотрят» на это исследование врачи, как только речь заходит о рентгене черепа ребенка. Показаниями к проведению данного исследования могут являться все те же симптомы, что и у взрослых. С той лишь разницей, что педиатр всегда ищет альтернативу рентгену: из-за небольших размеров тела дети получают большую дозу радиации, чем взрослые. Кроме того, все ткани и органы ребенка находятся в стадии активного роста, и воздействие радиации может сказаться на их развитии крайне отрицательно. Поэтому хороший специалист назначает рентген черепа лишь в том случае, когда другие методы диагностики, например, УЗИ бессильны, а на кону - жизнь ребенка. Проблема в том, что альтернативу рентгену черепа найти сложно. Это обусловлено очень сложной структурой самих костей черепной коробки. Так, не все патологии твердых структур можно распознать с помощью ультразвука. МРТ (магнитно-резонансная томография) же принципиально не подходит для исследования черепа.Самое частое показание для направления на рентгенографическое обследование детей: травмы головы, в том числе и у грудничков. И хотя облучение новорожденных крайне нежелательно, зачастую только рентген может выявить родовые травмы головы, несущие в себе еще большую угрозу жизни младенца.Если малышу делают рентгенографию, грудную клетку, живот и органы малого таза пациента защищают с особой тщательностью при помощи свинцовых «воротника» и «передника», не пропускающих опасное излучение.Кроме того, усложняется и сам процесс проведения процедуры. Лежать без движения для взрослого легко, а для ребенка - практически невозможно. Для решения этой задачи необходимо успокоить малыша, уложить его правильно и зафиксировать, чтобы с первого раза «просветить» нужную область. Может помочь присутствие в комнате родных ребенка, которые придержат кроху и успокоят его. Совсем маленьким детям непосредственно перед проведением исследования назначают прием снотворного или успокоительного.

Рентген нижней и верхней челюсти взрослого человека: особенности, что показывает

Рентгенологическое исследование верхней и нижней челюсти

Рентгенологическое исследование - один из самых информативных и быстрых методов оценки состояния костной ткани верхних и нижних челюстей. Это неинвазивная процедура, которая не доставляет пациенту боли или дискомфорта. Рентген сегодня доступен - пройти его можно практически в любой поликлинике или больнице.

Когда делают рентген челюсти?

Точно сказать пациенту, нужно и можно ли ему делать рентген челюстей, должен его лечащий врач. Общими показаниями к такой диагностической процедуре являются:

Подозрение на аномалии развития челюстей (в детском или взрослом возрасте). Это могут быть врожденные расщелины твердого/мягкого неба, нарушение роста и правильного развития, неправильный прикус.
Подозрение на инфекционно-воспалительные и специфические патологии. К таким относят остеомиелит, периостит, сифилис, актиномикоз, туберкулез или некроз кости челюсти.
Для выявления различных приобретенных дефектов, полученных в результате травмы или удаления онкологических образований.
Подозрение на наличие ложного сустава.
Подозрение на доброкачественное или злокачественное новообразование.

Что можно увидеть на снимках?

На рентгенологических снимках верхних и нижних челюстей можно увидеть следующее:

дефекты - трещины, переломы, наличие или отсутствие костных осколков;
патологические изменения костной ткани - очаги разрежения ткани, уплотнения, утолщения или истончения кортикальной пластинки;
участки некроза - секвестры;
склеротический процесс;
различные периостальные наслоения, остеофиты (костные наросты);
опухолеподобные новообразования.

Рентген челюстей - процедура, не требующая специальной подготовки. Нужно будет только снять с себя все украшения, зубной протез (если это возможно и если он имеется).

Как выполняется процедура?

Рентген челюсти взрослого человека или ребенка - процедура несложная в исполнении. Делать её могут в разных проекциях, чтобы потом лучше рассмотреть строение костной ткани и точно поставить диагноз.

Рентген нижней челюсти

Чтобы получить общую информацию о состоянии нижней челюсти, выполняется рентген-снимок в прямой проекции. Он позволяет проводить первичную диагностику воспалительных, онкологических и травматических заболеваний. Пациента укладывают следующим образом: лежа на животе, лицом книзу, опираясь кончиком носа и лбом о кассету. Датчик рентгеновского аппарата устанавливается у затылочного бугра.

Снимок нижней челюсти в боковой проекции выполняют для оценки состояния тела, ветви и зубов нужной стороны. Пациент ложится на бок, щекой на кассету, расположенную под небольшим наклоном.

Для диагностики заболеваний нижней челюсти выполняются снимки и в аксиальной проекции. Пациент занимает позу лёжа на животе, максимально вытягивая голову подбородком вперед. К кассете при этом он прижимается передней поверхностью шеи и нижней челюстью.

Рентген верхней челюсти

Для оценки состояния костной ткани верхней челюсти и подбородочной области нижней челюсти выполняется носоподбородочная укладка. Для этого пациент ложится на живот, лицом книзу, опираясь кончиком носа и подбородком о кассету. Датчик устанавливается перпендикулярно кассете, делается 2 снимка - с открытым и закрытым ртом.

Панорамный снимок челюсти

Панорамный рентген-снимок, или ортопантомограмма, отображает полностью верхнюю и нижнюю челюсти в прямой проекции. На таком снимке можно увидеть практически все анатомические особенности зубочелюстной системы пациента, всевозможные новообразования, дефекты, переломы корней зубов и так далее. Ортопантомограмма позволяет выявить следующие патологии:

поражение кариесом зубного корня;
скрытые кариозные полости;
кисты, гранулемы, опухоли;
патологические изменения корней и околокорневого пространства.

Расшифровка результатов

Расшифровывает снимки рентгена челюсти взрослого человека обычно врач-рентгенолог. Также к этой работе могут привлекаться и другие специалисты: стоматолог, лицевой хирург, отоларинголог. Конкретные патологии верхней и нижней челюстей имеют определённые рентгенологические особенности:

Противопоказания

Рентгенография верхней и нижней челюсти противопоказана:

Женщинам во время беременности. Отдельные виды рентгена, например цифровой, разрешают делать беременным женщинам только во втором триместре.
Пациентам, у которых отмечается открытое кровотечение, например из дёсен.
Пациентам в тяжелом состоянии.

Как часто можно делать рентген челюсти?

Чтобы ответить на вопрос о периодичности выполнения рентгенографии челюстей, нужно обратиться к нормативным документам, а именно к положениям СанПиНа. Там указано, что максимально допустимая доза облучения не должна превышать 150 мЗв в год. В переводе на более понятный язык, это примерно 500 снимков в год на радиовизиографе, 50 - на современном аппарате для внутриротовой рентгенографии или 80 цифровых ортопантомограмм.
