Концевая ангиопульмонография. Методика общей ангиопульмонографии

Добавил пользователь Евгений Кузнецов
Обновлено: 21.12.2024

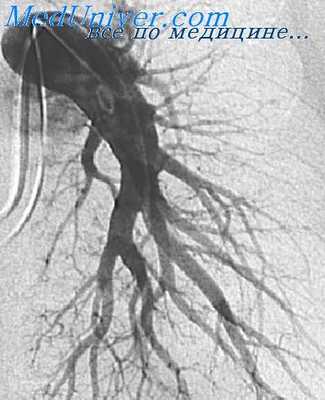

Премедикация перед общей ангиопульмонографией. Оценка общей и селективной ангиопульмонографии

Премедикация перед общей ангиопульмонографией такая же, как и перед зондированием. Введение контрастного вещества может быть произведено в любую поверхностную вену, но наиболее удобной является основная вена плеча, обнажаемая в нижней трети его под местной анестезией так же, как и при зондировании.

Канюля вводится в вену и фиксируется кетгутовой лигатурой. Через нее медленно вводится 10 мл 0,5% раствора новокаина и 30 мл 40% раствора глюкозы. Введение контрастного вещества в количестве 50—60 мл 70% раствора кардиотраста, диодона и т. п. должно быть произведено максимально быстро — в продолжение 1—2 сек. Вслед за этим в вену вводится 20 мл 40% раствора глюкозы, канюля удаляется, вену перевязывают кетгутом, кожную рану зашивают наглухо.

Первый снимок делается в момент инъекции последней порции контрастного вещества, последующие — с интервалами в 1,5—2 сек. При правильном соблюдении интервалов, для чего требуется четкая и согласованная работа всей бригады, производящей исследование, на первом снимке получается изображение безымянной и верхней полой вен, на втором — легочная артерия и ее ветви, на третьем — легочные вены, полости левого сердца, иногда — аорта. Сравнивая время введения контрастного вещества и интервалы между контрастированием различных сосудов, можно определить скорость кровотока в малом, круге кровообращения.

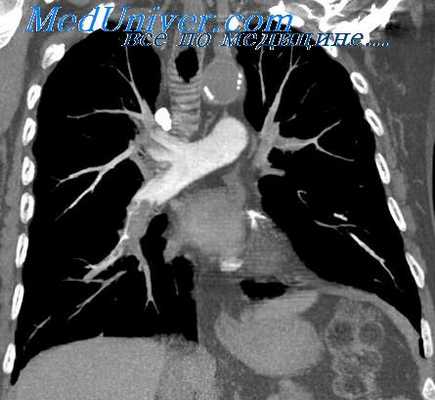

Сравнительная оценка общей и селективной ангиопульмонографии. При выборе методики ангиопульмонографии приходится руководствоваться следующими соображениями (здесь мы не касаемся показаний к применению метода контрастного исследования легочных сосудов, которые будут изложены ниже).

Общая ангиография легких технически проще и связана с меньшей дозой облучения больного и персонала. При ней получается изображение сосудов не только пораженного отдела, но и всей системы малого круга кровообращения, а также верхней полой вены, что имеет существенное значение в хирургии легких. Имеется возможность определения скорости кровотока в малом круге кровообращения.

К недостаткам общей ангиопульмонографии относится невозможность получения боковой ангиограммы из-за суммации сосудистых теней в обоих легких; худшее, чем при селективной ангиографии, изображение мелких ветвей легочной артерии, что обусловлено размыванием контрастного вещества; быстрое введение большого количества контрастного вещества повышает риск исследования.

Селективная ангиография легких позволяет получить изображение мелких и мельчайших ветвей легочной артерии как в прямой, так и в боковой проекциях. Выполнение концевой (терминальной) ангиопульмонографии позволяет использовать эту методику в целях функциональной диагностики.

Применение селективной ангиографии несомненно целесообразно в случае, когда имеются показания к зондированию сердца и легочной артерии. Сочетание этих методов позволяет получить данные, важные для уточнения диагностики и определения функциональной операбельности.

Слабыми сторонами методики селективной ангиопульмонографии являются сложность техники, возможность осложнений, связанных с зондированием (образование узла, травма эндокарда и т. п.), большая доза облучения. Напротив, опасность осложнений, связанных с применением контрастного вещества, снижается ввиду уменьшения его количества по сравнению с общей ангиографией.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

АНГИОГРАФИЯ

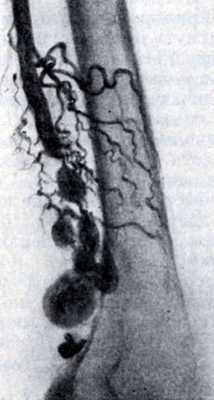

АНГИОГРАФИЯ (греческий angeion — сосуд и graphō — пишу, изображаю; синоним вазография) — рентгенологическое исследование артерий и вен после введения в них контрастного вещества. Ангиографию применяют для диагностики аномалий развития и заболеваний сосудистой системы, а также опухолевых, паразитарных и других поражений отдельных органов. Ангиография позволяет изучать топографо-анатомические особенности сосудов, их функциональное состояние, скорость кровотока, пути окольного кровообращения, локализацию и протяженность патологического процесса (рис. 1—3).

С помощью ангиографии дифференцируют воспалительные и опухолевые заболевания и этим способствуют выбору наиболее рационального метода лечения.

Противопоказания к ангиографии — тяжелое состояние больного, психические расстройства, острые заболевания печени, почек и повышенная чувствительность к йодистым препаратам.

Для ангиографии применяют водорастворимые трийодированные контрастные вещества. При введении в сосудистое русло они относительно безопасны и в короткий срок выводятся из организма.

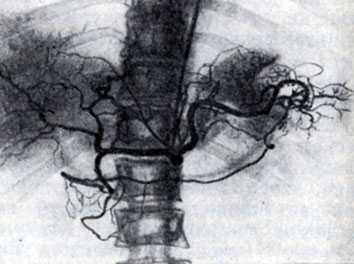

Рис. 4. Зондирование и селективная ангиография чревного ствола. Контрастированы внутрипеченочные артерии, артерии, огибающие кисту, внутриселезеночная и желудочно-двенадцатиперстно-кишечная артерии (справа вдоль позвоночника виден катетер)

Ангиографию выполняют путем обнажения сосуда, чрескожной пункцией или введением в сосуд специального рентгеноконтрастного катетера по Сельдингеру (рис. 4). Эти катетеры эластичны и сохраняют в просвете сосуда приданную заранее форму изгиба, что дает возможность вводить их в исследуемую область.

Ангиографию можно производить на обычном рентгеновском аппарате, выполняя одиночный снимок с удлиненной выдержкой (от 4 до 6 секунд) или серийные снимки (серийная ангиография) с короткой выдержкой и быстрой сменой кассет с помощью специального приспособления — сериографа. В настоящее время для ангиографии пользуются электронно-оптическим преобразователем с телевизионным устройством, что позволяет на снимках получать четкое изображение сосудов; при этом значительно снижается лучевая нагрузка на исследуемого.

Радиоизотопная ангиография

Радиоизотопная ангиография — исследование сосудов путем введения в них радиофармацевтических препаратов с последующей регистрацией их излучения специальными приборами и счетными устройствами. При радиоизотопной ангиографии применяют две основные методики: а) непосредственное введение радиоактивного препарата в полости крупных сосудов и сердца для получения их изображения на сканограммах или сцинтифотограммах; б) введение радиоактивного препарата в кровь в виде макроагрегата (см. Радиоактивные коллоиды) для временной эмболизации капиллярной сети органа.

Радиоизотопная визуализация крупных сосудов и полостей сердца на сканограммах и сцинтифотограммах позволяет распознавать аномалии развития сердца и крупных сосудов, стенозы крупных вен (например, полых вен, подключичных вен после радикальной мастэктомии и прочее), сосудистые аневризмы (см. Аневризма аорты, радиоизотопная диагностика).

На явлении эмболизации капилляров основана возможность сканирования (см.) и сцинтиграфии (см.) ряда органов (головного мозга, легких, поджелудочной железы, кишечника и так далее). При этом не получается изображения отдельных сосудов, но создается возможность судить о площади и характере распределения капиллярной сети в органе. Частицы макроагрегата задерживаются в капиллярах в течение часа, после чего постепенно распадаются и выводятся в ток крови. Для исследования достаточно эмболизации лишь одного из 100 капилляров, поэтому процедура безопасна для больного. В целях сканирования легких радиоактивный препарат вводят внутривенно, для визуализации других органов — в соответствующую артерию.

Посмертная ангиография

Посмертная ангиография при судебно-медицинском исследовании, являясь вспомогательным методом, позволяет объективно зафиксировать пространственные соотношения сосудов при сохранении целостности области тела или органа, создать представление о диаметре магистральных и мелких артерий, о степени их сужения, аномалиях, уровне и характере поражения сосудистой стенки, а также о степени развития анастомозов и вариантах коллатерального кровообращения.

Посмертная ангиография дает возможность целенаправленно вести секционное исследование, особенно в случаях скоропостижной смерти, закрытой черепно-мозговой травмы, при повреждениях и болезненных изменениях внутренностей вследствие поражения питающих их магистральных сосудов. Она может оказаться полезной даже при гнилостных изменениях трупа, когда еще не разрушена артериальная система и окружающие ее мягкие ткани.

Для посмертной ангиографии магистральных сосудов применяют застывающие контрастные массы, содержащие висмут, углекислый свинец, свинцовые белила и так далее. Наиболее целесообразно использовать контрастную массу, состоящую из взвеси свинцового сурика в растворе желатины (состав ингредиентов на 100 мл массы: 4 г пищевой желатины, 10 мл воды, 50 мл глицерина и 150 г свинцового сурика). Введению контрастного вещества предшествует промывание сосудистого русла изотоническим раствором хлорида натрия. Нагнетание контрастной массы в магистральные артерии осуществляется через канюлю под давлением 120 мм рт. ст.

Посмертная ангиография магистральных артериальных бассейнов в случаях скоропостижной смерти позволяет еще до внутреннего исследования трупа решить вопрос о характере, стадии и степени атеросклеротического процесса, об уровне стенозов и окклюзии.

Рис. 5.1. Посмертная ангиограмма магистральных артерий головы и шеи. Видна извитость сосудов: 1 — задняя проекция

Рис. 5.2. Посмертная ангиограмма магистральных артерий головы и шеи. Видна извитость сосудов: 2 — правая косая проекция

Многообразие структурных проявлений атеросклеротического процесса на ангиограммах может обнаруживаться в виде дефектов наполнения, неровностей контуров, неравномерности интенсивности тени, фестончатости или зазубренности краев, сегментарных расширений и чередующихся сужений, патологической извитости сосудистой тени (рис. 5), а также в виде обрыва контрастирования в случаях тромбозов.

Большое диагностическое значение на ангиограмме при посмертном судебно-медицинском исследовании в случаях механической травмы имеет выхождение контрастного вещества за пределы стенок сосудов. Оно может быть в виде мелких одиночных и множественных вкраплений или массивных ограниченных периартериальных скоплений.

Разновидностью посмертной ангиографии, используемой при судебно-медицинских исследованиях, является микроангиография, позволяющая изучать мелкие сосуды и капилляры, заполненные специальной застывающей контрастной массой (раствор хлористого свинца с желатиной). Этим методом можно выявить характер изменений сосудисто-капиллярной сети при закрытой черепно-мозговой травме и скрыто протекающей гипертонической болезни.

Библиография: Виноградов В. В., Мазаев П. Н. и Шаповальянц Г. Г. Селективная ангиография органов брюшной полости и забрюшинного пространства, М., 1971; Краковский Н. И. и Мазаев П. Н. Ангиография в хирургии сосудов конечностей и шеи, М., 1964, библиогр.; Кулиева Х. Д. Магистральные сосуды брюшной аорты, Баку, 1970; Петровский Б. В. и Милонов О. Б. Хирургия аневризм периферических сосудов, М., 1970; Тихонов К. Б. Ангиография, Л., 1962, библиогр.; Angiography, ed. by H. L. Abrams, v. 1—2, Boston, 1961, bibliogr.

АНГИОПУЛЬМОНОГРАФИЯ

АНГИОПУЛЬМОНОГРАФИЯ (греческий angeion — сосуд, латинский pulmo — легкое и греческий grapho — пишу, изображаю; синоним: ангиопневмография, ангиография легких) — рентгенологическое исследование ветвей легочной артерии после их контрастирования.

Ангиопульмонография показана при подозрении на наличие пороков развития легких, поражений сосудов легких, тромбоэмболии легочных артерий, а также в целях уточнения операбельности больных и определения функциональной полноценности легочной ткани. Ангиопульмонография противопоказана при непереносимости йодных препаратов, резко выраженной недостаточности почек и печени, недостаточности проводящей системы сердца, флебитах, резко выраженной гипертонической болезни.

Применяют две методики ангиопульмонографии: общую и селективную; разновидностью селективной ангиопульмонографии является концевая ангиопульмонография.

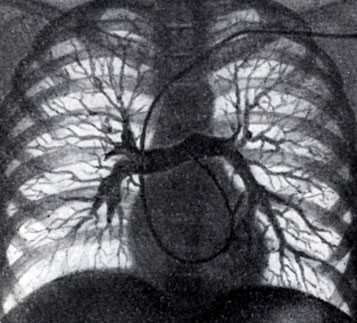

Рис. 1. Общая ангиопульмонография. Контрастное вещество введено катетером. Видны контрастированные сосуды легких. Справа в области ключицы и вдоль позвоночника виден введенный в сердце катетер

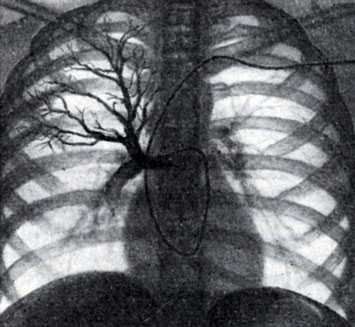

Рис. 2. Селективная ангиопульмонография. Катетер (виден под ключицей, вдоль позвоночника и в области сердца) введен в верхнезональную артерию правого легкого. Видны контрастированные сосуды верхней зоны

Для осуществления общей ангиопульмонографии контрастное вещество в количестве 50—70 мл вводят внутривенно (обычно через локтевую вену) или в полость правого сердца (см. Ангиокардиография) при помощи введенного через вену катетера (рис. 1). При селективной ангиопульмонографии (рис. 2) контрастное вещество вводят в одну из ветвей легочного ствола; для этой цели катетер проводят через правое сердце в легочный ствол и далее в легочную артерию. Для контрастирования одного легкого применяют 20—30 мл контрастного вещества, для исследования одной зоны — 10—15 мл.

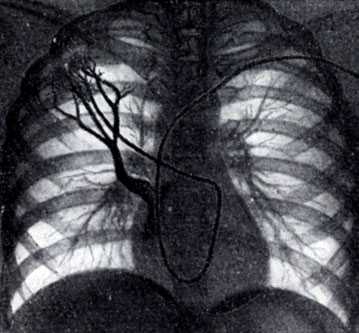

Рис. 3. Концевая ангиопульмонография. Катетер (виден под ключицей, вдоль позвоночника и в области сердца) введен в верхнесегментарную артерию верхней зоны правого легкого. Видны концевые артериальные разветвления. Контрастированы пути венозного оттока данного сегмента
