КТ при вторичной легочной дольке (ВЛД)

а) Терминология:

1. Аббревиатура:
• Вторичная легочная долька (ВИД)

2. Определения:
• Первичная легочная долька:
о Альвеолярные протоки, альвеолярные мешочки, и альвеолы дистальнее последней дыхательной бронхиолы
о Не имеет диагностического значения
• ВЛД:
о Мельчайшая дискретная структурная единица легкого:
- Ограничена соединительнотканными перегородками
- Содержит дольковую бронхиолу и легочную артерию
• Легочный ацинус:
о Структуры легкого дистальнее терминальной бронхиолы: респираторные бронхиолы, альвеолярные протоки, альвеолярные мешочки, альвеолы
о Наибольшая единица легкого (6-10 мм в диаметре), в которой все дыхательные пути принимают участие в газообмене

(Слева) На аксиальной КТ с КУ у женщины 37 лет с отеком легких определяется ровное утолщение междольковых перегородок. Отек позволяет различить полигональные границы вторичных легочных долек в базальных отделах легкого. Обратите внимание на хорошо заметные центральные дольковые артерии на фоне утолщения центрилобулярно-го интерстиция.
(Справа) На корональной КТ с КУ у этой же пациентки на периферии средней доли визуализируются вторичные легочные дольки, окруженные толстыми междольковыми перегородками. (Слева) На аксиальной КТ с КУ у мужчины 68 лет с метастатическим раком предстательной железы и лимфотенным канцеро-матозом определяется нодулярное утолщение междольковых пе регородок, незначительный плевральный выпот справа видны также разбросанные мелкие узелки в легких (гематогенные метастазы).
(Справа) На корональной КТ с КУ у этого же пациента определяется нодулярное утолщение междольковых перегородок вокруг многих вторичных легочных долек. Обратите внимание на асимметричный характер поражения с сохранностью некоторых участков, характерный для лимфогенного канцероматоза. (Слева) На аксиальной КТВР у женщины 59 лет с саркоидозом визуализируются сгруппированные перилимфатические микроузелки с обеих сторон на фоне нодулярного утолщения некоторых междольковых перегородок. Некоторые септальные микроузелки очерчивают края вторичных легочных долек.
(Справа) На аксиальной КТВР у женщины 74 лет с интерстициальным легочным фиброзом определяется неравномерное утолщение некоторых междольковых перегородок в сочетании с тракционными бронхо- и бронхиолоэктазами.

б) Визуализация:

1. Общие характеристики:
• Размер:
о 1-2,5см
• Морфология:
о Относительно равномерная
о Кубическая или пирамидальная на периферии легкого
о Гексагональная или полигональная в центре
• Основная структурная и функциональная единица легкого
• Обычно содержит 12 ацинусов (от 3 до 24)

2. Компоненты:

• Центральная часть дольки:
о Бронхиола, артерия, лимфатические сосуды
о Окружены соединительнотканным влагалищем

• Дыхательные пути:
о Дольковая бронхиола в центре ВЛД
о Деление дольковых бронхиол:
- Терминальные бронхиолы
- Респираторные бронхиолы
- Альвеолярные протоки
- Альвеолы и альвеолярные мешочки

• Артерии:
о Дольковая артерия в центре ВЛД:
- Расположена рядом с дольковой бронхиолой
- Образует капиллярную сеть альвеолы

• Вены:
о Расположены в междольковых соединительнотканных перегородках
о Принимают в себя кровь от капилляров

• Лимфатические сосуды:
о Проходят вместе с проксимальной дольковой артерией и дольковой бронхиолой в центре ВЛД
о На периферии ВЛД в соединительнотканных междольковых перегородках идут вместе с легочными венами

• Интерстиций:
о Сеть тонких фиброзных тяжей в ВЛД и вокруг нее

3. Границы:
• Междольковые перегородки:
о Ограничивают ВЛД
о Лучше всего выражены на периферии легкого:
- В области верхушек, в передних и наружных отделах легких
- В передних и наружных отделах средней доли и язычковых сегментах
- В передних и наддиафрагмальных отделах нижних долей

4. Визуализация вторичной легочной дольки в норме:
• Рентгенография:
о В норме ВЛД не видна на рентгенограммах
• КТ:
о Дыхательные пути: в норме не видны:
- 0,7 см в диаметре, но тонкие стенки затрудняют визуализацию
- Локализацию можно оценить по расположению дольковой артерии
о Артерии:
- В центре ВЛД находится дольковая артерия
- 1 мм в диаметре
- Линейная или точечная структура в центре ВЛД или в пределах 1 см от висцеральной плевры
о Вены: иногда визуализируются в междольковой перегородке
о Междольковые перегородки: видны в отдельных случаях:
- Локализацию перегородок можно оценить по расположению периферических легочных вен

(Слева) На аксиальной КТВР у курильщика 45 лет с диспноэ определяются диффузные центрилобулярные участки снижения пневматизации по типу «матового стекла», сопоставимые с респираторным бронхиолитом, ассоциированным с интерстициаль ным заболеванием легких. Тонкая «полоска» сохранной ткани легкого в субплевральных отделах сопоставима с центрилобулярной локализацией изменений.
(Справа) На аксиальной КТ с КУ (,MIP) у женщины 34 лет с инфекционным бронхиолитом визуализируются очаги в виде «дерева в почках», расположенные в центральных отделах вторичных легочных долек, окруженных неизмененной легочной паренхимой. (Слева) На аксиальной КТВР у мужчины-курильщика 58 лет определяются признаки центри-лобулярной эмфиземы в виде множественных участков повышения пневматизации с дольковыми артериями в центре, выглядящими как точки.
(Справа) На аксиальной КТ без КУ у женщины 46 лет с пневмонией, вызванной золотистым стафилококком, визуализируются множественные очаги повышенной плотности по типу «матового стекла» и консолидации. Картина характерна для бронхопневмонии. (Слева) На аксиальной КТВР у фермера с гиперчувствительным пневмонитом определяется т.н. симптом «зельца», проявляющийся повышением пневматизации одних легочных долек (за счет воздушных «ловушек») и снижением пневматизации других долек по типу «матовою стекла» на фоне неизмененной легочной паренхимы.
(Справа) На аксиальной КТ без КУ у женщины 24 лет с организующейся пневмонией визуализируются характерные участки консолидации на периферии легочных долек. Определяются также симптомы обратного гало и атолла. Относительно сохранные вторичные легочные дольки окружены зонами консолидации.

5. Визуализация вторичной легочной дольки при патологии:

• Утолщение междольковых перегородок:
о Равномерное утолщение междольковых перегородок:
- Интерстициальный отек, лимфогенный канцероматоз
о Нодулярное утолщение междольковых перегородок:
- Лимфогенный канцероматоз, саркоидоз, силикоз
о Неравномерное утолщение перегородок:
- Интерстициальный фиброз
о Во всех случаях возможно утолщение центрилобулярного интерстиция

• Патологические изменения центрилобулярных отделов: центр ВЛД:
о Повышение плотности центрилобулярных отделов:
- Целлюлярный бронхиолит: центрилобулярные узлы, узелки в виде «дерева в почках»:
Инфекция, гиперчувствительный пневмонит, респираторный бронхиолит, фолликулярный бронхиолит
- Перилимфатические поражения: утолщение центральной части дольки:
Саркоидоз, силикоз, лимфогенный карциноматоз
о Снижение плотности центрилобулярных отделов:
- Центрилобулярная эмфизема

• Панлобулярные патологические изменения:
о Заболевания, вовлекающие дольку целиком
о Повышение плотности дольки:
- Дольковая пневмония (бронхопневмония):
«Матовое стекло» и/или консолидация
о Снижение плотности дольки:
- Гиперчувствительный пневмонит
- Констриктивный бронхиолит
- Панлобулярная и парасептальная эмфизема

• Периферические патологические изменения дольки:
о Заболевания легких, поражающие периферию ВЛД
- Идиопатический легочный фиброз
- Организующаяся пневмония

в) Список использованной литературы:
1. Hansell DM et al: Fleischner Society: glossary of terms for thoracic imaging. Radiology. 246(3):697-722, 2008
2. Webb WR: Thin-section CT of the secondary pulmonary lobule: anatomy and the image--the 2004 Fleischner lecture. Radiology. 239(2):322-38, 2006

Редактор: Искандер Милевски. Дата обновления публикации: 26.12.2021

Одиночный легочный узел: доброкачественный или злокачественный. Дифференциальный диагноз при помощи КТ и ПЭТ/КТ

Одиночный легочный узел - это структура округлой формы или близко к округлой форме, хорошо или слабо ограниченная, размером до 30 мм в диаметре, окруженная со всех сторон легочной паренхимой, не распространяющаяся на корень легкого и средостение, и не ассоциирована с плевральным выпотом, ателектазом и аденопатией.

Изменения более, чем 3 сантиметра в диаметре, рассматриваются, как злокачественные образования, пока не будет доказано обратное.

КТ: доброкачественный узел vs злокачественный узел

Кальцификация

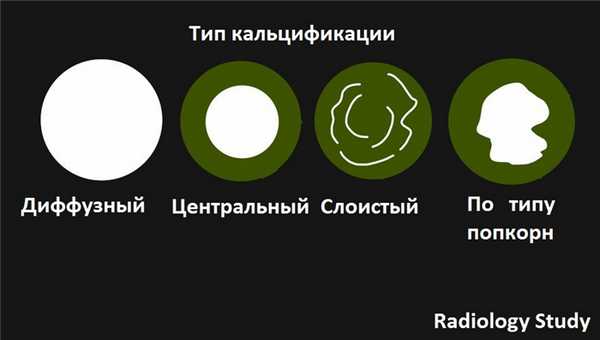

Типы кальцификации, присущие доброкачественному процессу:

диффузная кальцификация
центральная кальцификация
слоистая кальцификация

Выше перечисленные кальцификаты характерны для таких доброкачественных процессов, как гамартома и гранулематозная болезнь.

Остальные типы кальцификации не следует рассматривать, как доброкачественную кальцификацию. Исключения из правил составляют случаи, когда у пациента в анамнезе есть первичная опухоль. К примеру, диффузный тип кальцификации возможно встретить у пациентов с остеосаркомой и хондросаркомой, а кальцификации центрального типп или по типу попкорна визуализируются у пациентов с гастроинтестинальной опухолью или у пациентов, которые прошли курс химиотерапии.

Размер

Как выше было написано, одиночный легочный узел - это структура округлой формы или близко к округлой форме, хорошо или слабо ограниченная, размером до 30 мм в диаметре, окруженная со всех сторон легочной паренхимой, не распространяющаяся на корень легкого и средостение, и не ассоциирована с плевральным выпотом, ателектазом и аденопатией.

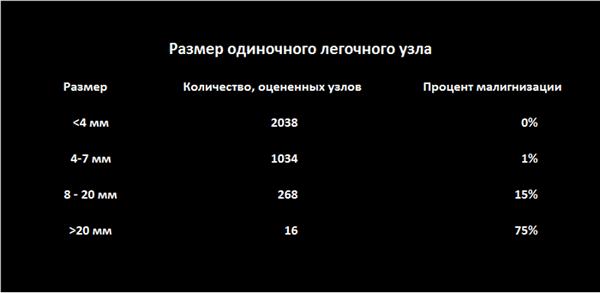

Swensen и соавт. изучали взаимосвязь между размером одиночного легочного узла и риском малигнизации у пациентом с высоким риском развития рака легкого (1).

Результат исследования приведен в таблице слева:

Соответственно, вывод из результатов данного исследования следующий, чем меньше узел в размерах, тем больше вероятность, что процесс доброкачественный. Более, чем 2000 узлов размером в диаметре менее, чем 4 мм, оказались доброкачественными и ни одного среди них злокачественного.

Увеличение в размерах или рост

Оценка роста одиночного легочного узла в динамике является важным для дифференциального диагноза. Если в течении 2 лет размеры узлы не изменились то, это более характерно для доброкачественного узла.

Системный подход по наблюдению за узлами в легком наиболее полно разобран в статье Рекомендации общества Fleischner 2017

Форма

Японские исследования, которые проводились во время скрининга, доказали, что многоугольная форма узла и пространственный коэффициент более 1.78 (three-dimensional ratio) является признаком доброкачественного узла (2,3).

Узел многоугольной формы - это узел, который имеет несколько граней или несколько сторон.

Узел с периферийной субплевральной локализацией авторы данного исследования также относят к доброкачественным.

Пространственный коэффициент или трехмерное соотношение - это отношение максимального поперечного размера к максимальному вертикальному размеру. Большие цифры пространственного коэффициента указывают на то, что образование плоское и является доброкачественным.

1 Государственное бюджетное образовательное учреждение высшего профессионального образования «Башкирский государственный медицинский университет» Министерства здравоохранения Российской Федерации

Целью исследования явилось определение возможностей инспираторно-экспираторной КТВР в выявлении характера структурных изменений легочной ткани у больных ХОБЛ при различных степенях обструктивных нарушений. В исследование были включены 40 больных ХОБЛ – 37 мужчин (56,7±6 лет) и 3 женщины (63,5± 5лет), стаж курения которых не менее 20 пачка-лет. Больных разделили на 4 группы: 1 группа – больные с легкой степенью (9 чел.), 2 группа – больные со средней степенью (12 чел.), 3-я группа – больные с тяжелой степенью (11 чел.), 4 группа – больные с крайне тяжелой степенью (8 чел.). Ведущим диагностическим КТВР-признаком являлся симптом экспираторной “ловушки”, который встречался почти у всех пациентов с ХОБЛ вне зависимости от степени тяжести. Остальные вышеуказанные КТВР-признаки у больных с ХОБЛ различались выраженностью тех или иных проявлений, определяя степень тяжести заболевания с позиции лучевой диагностики.

1. Глобальная стратегия диагностики, лечения и профилактики хронической обструктивной болезни легких (пересмотр 2011 г.) // GOLD. 2011.

2. Глобальная стратегия диагностики, лечения и профилактики хронической обструктивной болезни легких: пересмотр 2006 года: пер. с англ. / Всемирная организация здравоохранения (Женева), Национальный институт сердца, легких и крови. – М.: Атмосфера, 2007. – 96 с.

3. Горбунов Н.А., Лаптев В.Я., Кочура В.И. и др. Особенности лучевой диагностики хронической обструктивной болезни легких на современном этапе // Лучевая диагностика и терапия. – 2011. – № 4 (2). – С. 33-39.

4. Емельянов А.В. Диагностика и лечение обострений хронической обструктивной болезни легких // РМЖ. – 2005. – Т. 13, № 4. – С. 183-189.

5. Завадовская В.Д., Родионова О.В. КТВР в ранней диагностике ХОБЛ // Достижения современной лучевой диагностики в клинической практике: тезисы материалов IV-й региональной конференции. – Томск, 2006. – С. 161-165.

6. Эмфизема легих: Монография / Под ред. А.В. Аверьянова (Серия монографий Российского респираторного общества; гл. ред. серии А.Г. Чучалин). – М.: Издательский дом «Атмосфера», 2009. – 136 с., ил.

7. Fishman A., Martinez F., Naunheim K., et al. A randomized trial comparing lung volume reduction surgery with medical therapyfor severe emphysema. NEnglJMed, 2003;348:209 73.

Хроническая обструктивная болезнь легких (ХОБЛ) – заболевание, которое можно предотвратить и лечить, характеризующееся персистирующим ограничением скорости воздушного потока, которое обычно прогрессирует, и связано с повышенным хроническим воспалительным ответом легких на действие патогенных частиц или газов [1]. К наиболее распространенному лучевому методу обследования больных ХОБЛ относится рентгенография органов грудной клетки, являющаяся на сегодняшний день рутинным методом оценки макроструктуры и анатомо-топографического состояния легочной ткани. В то же время с помощью данного метода основные проявления ХОБЛ, такие как пневмофиброз и эмфизема легких (ЭЛ), можно диагностировать только при их достаточной распространенности и выраженности. Поэтому среди современных методов лучевой диагностики ХОБЛ особое место занимает компьютерная томография высокого разрешения (КТВР), особенно при использовании её функциональной (инспираторно-экспираторной) модификации. Кроме того, использование шкалы денситометрической плотности (Хаунсфильда) для оценки состояния легочной ткани позволяет судить о вентиляционной функции легких и её нарушениях.

Компьютерная томография (КТ) грудной клетки не рекомендуется в рутинной практике. Однако если имеются сомнения в диагнозе ХОБЛ, КТ высокого разрешения может помочь провести дифференциальную диагностику. Кроме того, при рассмотрении вопроса о хирургическом вмешательстве, таком как операция уменьшения объема легкого, проведение КТ грудной клетки необходимо, поскольку распределение эмфиземы является одним из важнейших факторов, определяющих показания к операции [7].

Актуальное значение имеет ранняя диагностика ХОБЛ, так как еще не получено сведений о том, что есть период в развитии ХОБЛ, своевременная диагностика которого может радикально повлиять на ход болезни, т.е. приостановить ее прогрессирование [2, 4, 5].

Как правило, на ранних стадиях развития ХОБЛ существенные рентгенологические изменения не выявляются. При наличии клинических показаний, либо при сомнительных результатах рентгенологического исследования органов грудной клетки, показана компьютерная томография легких [3].

Современная классификация ЭЛ базируется на особенностях поражения структуры легких и их функциональной единицы – ацинуса – целостно реагирующей структуры в условиях патологии, представляющей собой систему разветвлений терминальной бронхиолы, включающая респираторные бронхиолы трёх порядков, альвеолярные ходы, мешочки и альвеолы, открывающиеся в них. По данным Э.Р. Вейбеля (1970), на один альвеолярный ход у человека приходится 21 альвеола. Число ацинусов на вторичную дольку колеблется от 3 до 8, иногда достигая 20 [6].

Материалы и методы исследования

В исследование были включены 40 больных ХОБЛ, из них мужского пола 37 человек (средний возраст 56,7±6 лет) и 3 женщины (средний возраст 63,5±5 лет) со стажем курения не менее 20 пачка-лет. Перед началом исследования пациенты заполняли форму информированного согласия. Всем больным с ХОБЛ, наряду с клинико-лабораторным обследованием, проводилась спирометрия на аппарате Спироанализатор-ДИАМАНТ. Значение индекса Тиффно (ОФВ1/ФЖЕЛ) менее 70 % было установлено в периоды обострения и ремиссии у всех исследуемых больных, что свидетельствовало об обструктивных нарушениях в бронхах. Проводилась стандартная КТ (диапазон – 1000 до –950 ЕдХ) органов грудной клетки в режиме спирального сканирования, с шагом и толщиной среза 10 мм. После этого выполнялась КТВР толщиной томографического среза 2 мм на аппарате “ToshibaAquilion 16”. КТ сканирование проводилось в фазе максимального вдоха и выдоха, после чего оценивалось состояние легочной ткани.

Все больные были разделены по классификации степени тяжести ограничения воздушного потока при ХОБЛ, основанной на постбронходилатационном ОФВ₁ [GOLD, 2011] на 4 группы: 1-я группа – больные с легкой степенью (9 человек), 2-я группа – больные со средней степенью (12 человек), 3-я группа – больные с тяжелой степенью (11 человек), 4-я группа – больные с крайне тяжелой степенью (8 человек).

Результаты исследования и их обсуждение

При анализе КТВР оценивали частоту выявления следующих КТВР-признаков поражения легких и бронхов при ХОБЛ:

наличие единичных участков различных типов эмфиземы с четкой идентификацией каждого типа;
наличие участков повышенной воздушности легочной ткани – экспираторных «воздушных ловушек» на выдохе;
наличие зон пониженной плотности легочной ткани;
расширение и деформация сегментарных и субсегментарных бронхов;
утолщение стенок бронхов;
наличие участков «мозаичной» плотности легочной ткани (зон пониженной плотности легочной ткани на фоне неизмененной легочной паренхимы);
выявление патологии бронхиол;
обнаружение бронхоэктазов.

В зонах нарушения бронхиальной проходимости, соответствующих объему сегмента или доли легкого, при КТ исследовании в фазе выдоха практически у всех (n=39; 97,5 %) обследованных больных были выявлены участки повышенной воздушности легочной ткани, т.н. экспираторные воздушные «ловушки». Признаки эмфиземы легких (повышение прозрачности легочной ткани) были отмечены у 28 больных (68 %). Наиболее они были выраженны у 14 (50 %) больных в верхних отделах легких, у 5 (18 %) – в базальных отделах. В зависимости от типа эмфиземы воздушные полости в легких имели различную локализацию: у 7 (25 %) больных – внутридольковое расположение полостей неправильной формы, стенками которых являлась неизмененная легочная ткань, у 15 (55 %) – выявлены воздушные полости округлой формы размером 2–4 мм, которые чаще располагались субплеврально и парасептально, у 18 (70 %) – отмечено сочетание субплеврально расположенных воздушных полостей с центролобулярными полостями в легких. Наличие крупных воздушных полостей с видимыми стенками (буллезная эмфизема) обнаружено у 6 (15 %) пациентов.

Рис. 1. Центродолевая эмфизема

У больных ХОБЛ отмечено увеличение объема легочной ткани с ультранизкой плотностью в диапазоне - 1000 до - 950 ЕдХ от 8 % при легкой степени тяжести до 37 % – при крайне тяжелой степени заболевания.

Рис. 2. Стенки сегментарного бронха (белая стрелка) в верхней доле утолщены

Признаки деформации и расширения просветов крупных бронхов отмечены у 30 (75 %) больных. У 18 больных (46 %) в зоне измененных бронхов выявлена неравномерная воздушность легочной ткани, а при исследовании в фазе вдоха были обнаружены участки «мозаичной» плотности легочной ткани.

В результате исследования были установлены симптомы патологии бронхиол:

симптом «дерева в почках» в виде т.н. «Y»-образных структур – у 6 (16 %) больных;
наличие очерченных центролобулярных (внутридольковых) очагов у – 7 (18 %) больных.

Рис. 3. КТВР в визуализации субсегментарных участков повышения плотности легочной ткани. Фрагменты РТК (рентгеновская компьютерная томография), с толщиной среза 8 мм и КТВР, с толщиной среза 2 мм, пациента Г. 46 лет с хронической обструктивной болезнью легких

С нарастанием степени тяжести ХОБЛ увеличивалось число бронхоэктазов (от 0 % при легкой степени тяжести до 40 % при крайне тяжелой степени ХОБЛ).

Рис. 4. Наличие распространенных бронхоэктазов в легких у больного тяжелой степенью ХОБЛ

У 18 (46 %) больных при наличии бронхоэктазов был выявлен характерный диагностический КТВР-признак, т.н. симптом «перстня» (расширение просвета бронха по сравнению с калибром прилежащей ветви легочной артерии). При бронхоэктазах была также видимость бронхов в кортикальных отделах легких за счет расширения их просветов, наблюдаемая у 18 (46 %) больных.

Частота выявления диагностических КТВР-признаков поражения легких и бронхов при ХОБЛ в зависимости от степени тяжести заболевания представлена в таблице 1.

Таблица 1. Частота выявления диагностических КТВР-признаков поражения легких и бронхов при ХОБЛ в зависимости от степени тяжести

Что значит КТ2 на КТ легких? Особенности степени тяжести

Компьютерная томография легких – современный метод диагностики, позволяющий получить изображение легочной ткани в виде послойных срезов с шагом 0,1-1 см. На томограммах выявляются нефункциональные участки и уплотнения с различной степенью тяжести.

Значение КТ при пневмонии

При пневмонии крошечные полости легких (альвеолы), отвечающие за обмен газов и хранение кислорода, наполняются слизью, жидкостью и волокнистой соединительной тканью. Это приводит к нарушению их функций. На начальных стадиях пневмония может сопровождаться небольшим дискомфортом либо протекать без симптомов. Однако это заболевание в короткий срок приобретает более тяжелую форму: из-за развивающегося отека легких пациент ощущает спазмы в груди и недостаток кислорода. Прогрессирующий воспалительный процесс способствует осложнению на сердце и нередко становится причиной летального исхода. Чтобы этого не произошло, крайне важно своевременно выявить пневмонию и назначить эффективную терапию.

Компьютерная томография легких – единственная диагностическая методика, позволяющая обнаружить очаги инфильтрации, и дать оценку степени их тяжести, даже если процент поражения тканей и структур легких составляет менее 5%.

Что показывает КТ при Covid-19

При пневмонии, вызванной короновирусом, рентгенолог визуализирует следующие изменения в легких:

«Матовое стекло» – светлые участки легочных полей, указывающие на наличие очагов инфильтрации (заполнение альвеол жидкостью, утолщение межальвеольных стенок).
Круглые очаги, сливающиеся друг с другом, и локализующиеся на значительной части легочной дольки.
«Булыжная мостовая» – утолщение промежутка между дольками легких, что делает их внешне схожими с брусчаткой.
Консолидация – уплотнение легочной ткани из-за заполненных жидкостью альвеол.
«Воздушная бронхограмма» – воздушное пространство в просвете бронхов.
Симптом обратного ореола – участки консолидации, образовавшиеся вокруг «матового стекла».

Компьютерная томография позволяет получить сразу несколько снимков в поперечном сечении, из-за чего у врачей появляется возможность детально изучить состояние каждого участка легочного поля.

Степени поражения легких по результатам диагностики

Процент поражения легочной ткани измеряется приблизительно, и устанавливается специалистом после визуального определения процента изменения структур легких по типу «матового стекла». Специалисты выделяют несколько степеней тяжести поражения тканей и структур легких:

КТ-0 – отсутствие характерных проявлений.
КТ-1 – поражено менее 25% объема легких. Выявлено не более трех очагов уплотнения, диаметр которых не превышает 3 см.
КТ-2 – свыше трех уплотненных областей с диаметром 5 см и более (по типу матового стекла).
КТ-3 – поражение средней тяжести: в легких наблюдаются сливающиеся между собой уплотнения, что способствует образованию очагов консолидации. Поражено 50-75% объема легких.
КТ-4 – тяжелая степень, характеризующаяся диффузным уплотнением легочной ткани в сочетании с ретикулярными изменениями. Поражается более 75% объема легких.

Наблюдающиеся в тяжелых случаях ретикулярные изменения предполагают утолщения перегородок между легочными дольками и внутридольковой тканью. В запущенных случаях образуется фиброз или «сотовое легкое».

Поражение легких КТ-2

Отсутствие терапии на ранней стадии становится причиной прогрессирования заболевания с последующим увеличением объема пораженной легочной ткани. При степени тяжести КТ-2 легкие поражаются на 30-50%. У пациентов нарушается процесс дыхания и появляется сильная одышка: участившиеся вдохи становятся поверхностными, возникает ощущение удушья. У больного стойко держится температура тела 38 °С и выше, а также наблюдается сильный кашель.

КТ на данной стадии выявляет следующие характерные изменения:

появление на участках «матового стекла» инфильтрации альвеол;
очаговые поражения по типу «булыжной мостовой».

Как правило, при степени тяжести КТ-2 пациент лечится в домашних условиях, строго соблюдая все рекомендации врача. В том случае, если терапия не приносит положительных результатов, и ситуация ухудшается, больному назначают повторную компьютерную томографию легких с целью оценки динамики и корректировки лечения. После выздоровления пациенту необходим реабилитационный период.

В отдельных случаях при дыхательной недостаточности больной нуждается в госпитализации и кислородотерапии. Если это не помогает, его переводят в отделение реанимации и изменяют тактику лечения.

Повреждения легких, выявляемые методом компьютерной диагностики, встречаются не только при ковиде, но и при гриппе. Поэтому обследование пациентов с подозрением на Covid-19 начинают непосредственно с ПРЦ-анализа. Людям с отрицательным тестом на короновирусную инфекцию КТ назначают только при одышке и температуре выше 38 градусов.

Подписывайтесь на канал, чтобы не пропустить новые уникальные статьи. Читайте, комментируйте и ставьте лайки – нам очень важно понимать, что вам нравится.

Читайте также:
