Режимы электрокардиостимуляции (ЭКС) и их кодирование

Элекатрокардиостимуляция при гипертрофической кардиомиопатии (ГКМП). Показано, что двухкамерная стимуляция с короткой АВ-задержкой позволяет уменьшить симптомы и градиент давления в выносящем тракте ЛЖ у части больных ГКМП, имеющих значительную величину градиента.

Сердечная ресинхронизирующая терапия. Бивентрикулярная стимуляция может улучшить симптомы и прогноз у пациентов с сердечной недостаточностью, систолической дисфункцией ЛЖ, у которых имеется значительное увеличение продолжительности комплексов QRS. «Ресинхронизация» желудочков достигается путем почти одновременного нанесения стимулов по право- и левожелудочковому электродам, что обычно приводит к значительному уменьшению продолжительности комплексов QRS.

Стимуляция левого желудочка (ЛЖ) осуществляется через электрод, который вводят в латеральную ветвь коронарного синуса. Технически бывает весьма сложно ввести электрод в подходящую ветвь коронарного синуса, добиться удовлетворительного порога стимуляции и избежать стимуляции диафрагмы. Бивентрикулярная стимуляция предназначена в первую очередь для борьбы с сердечной недостаточностью, а не с сердечными аритмиями, поэтому в данной книге в деталях не обсуждается.

Кардиостимуляторы первого поколения функционировали в постоянном асинхронном режиме, осуществляя стимуляцию желудочков с фиксированной частотой (обычно 70 имп./мин) независимо от любой спонтанной электрической активности сердца. Конкуренция со спонтанным ритмом сердца нередко вызывала ощущение неритмичного сердцебиения, а попадание стимула в период реполяризации желудочков могло спровоцировать ФЖ.

В дальнейшем была разработана система, распознающая собственную электрическую активность сердца через стимулирующий электрод, что позволило проводить ЭКС в режиме «по требованию». Воспринятое стимулятором электрическое событие (деполяризация миокарда) приводит к обнулению счетчика времени перед нанесением следующего стимула, что позволяет избежать конкуренции ритмов.

С появлением надежных предсердных трансвенозных электродов осуществление функций стимуляции и чувствительности в предсердиях стало таким же простым, как и в желудочках. Это позволило проводить «однокамерную» стимуляцию предсердий, а также «двухкамерную» стимуляцию, когда функция стимуляции и/или чувствительности может осуществляться как на уровне предсердий, так и в желудочках. Эти достижения способствовали развитию физиологического подхода к стимуляции сердца.

Кодирование системы кардиостимуляции

- Первая буква обозначает камеру или камеры сердца, которые подвергаются стимуляции: А - предсердия, V - желудочки, D (dual - двойной) -для двухкамерных систем, если могут стимулироваться как предсердия, так и желудочки.

- Вторая буква указывает на камеру или камеры, электрическая активность которых анализируется устройством (функция чувствительности). В дополнение к буквам А, V и D буква О обозначает, что кардиостимулятор не обладает функцией чувствительности.

- Третья буква обозначает характер ответа имплантированного устройства на воспринятую информацию о спонтанной активности камеры сердца. Буква I (inhibition - ингибирование.) обозначает, что генерация импульса кардиостимулятора ингибируется воспринятым событием, Т (trigger- запуск.) - указывает на то, что генерация импульса стимулятора запускается воспринятым событием, D - указывает на то, что воспринятая активность желудочков ингибирует импульс стимулятора, а активность предсердий запускает генерацию стимула желудочка. Буквой О обозначается отсутствие ответа на воспринятые события (асинхронная стимуляция с фиксированной частотой.).

- Четвертая буква - R (rate response - частотный ответ, частотная адаптация.) - используется, если стимулятор обладает функцией адаптации частоты стимуляции к физиологическим потребностям организма. Для этого в ряде устройств имеются датчики, регистрирующие физиологические параметры, такие как физическая активность или дыхание.

- Пятая буква имеет отношение только к многофокусной стимуляции сердца: О указывает на отсутствие такой функции, в то время как А, V и D указывают на наличие второго предсердного электрода, второго желудочкового электрода, дополнительных электродов и в предсердиях, и в желудочках соответственно.

Учебное видео расшифровки ЭКГ при кардиостимуляторе (искусственном водителе ритма)

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

О кардиостимуляторах

Виды кардиостимуляции. Кодировка типа ЭКС в выписке из стационаров. Проверка работы ЭКС на догоспитальном этапе. Принципы терапии больных с ЭКС. Синдром кардиостимулятора.

Режимы электрокардиостимуляции.

Для обозначения режима электростимуляции и типов ЭКС используется международная номенклатура трехбуквенного кода, разработанная Американской межведомственной комиссией по заболеваниям сердца (Intersociety Commission on Heart Disease, сокращенно ICHD). Первая буква обозначает стимулируемую камеру сердца (A-atrium, V-ventricle, D-dual); вторая буква указывает камеру сердца, из которой воспринимается управляющий сигнал (A-atrium, V-ventricle, D-dual, О-не воспринимается); третья буква обозначает способ реакции ЭКС на воспринимаемый сигнал (I-inhibited, запрещаемая; T-triggered, повторяющая; D-dual, О-отсутствие способности воспринимать сигналы и реагировать на них) (таблица 1). Подавление стимуляции при восприятии электрической активности сердца (Inhibited) соответствует стимуляции по требованию (demand).

Таблица 1. Код режимов кардиостимуляции ICHD.
Стимулируемая камера
Детектируемая камера
Способ реакции
Характеристика

V, A, D
O
O
Асинхронная стимуляция с фиксированной частотой

A
A
I
Стимуляция предсердий, запрещаемая детекцией зубца Р

V
V
I
Стимуляция желудочков, запрещаемая детекцией зубца R

V
V
T
R-повторяющая стимуляция желудочков

V
A
T
Стимуляция желудочков, синхронизированная с зубцом P

V
D
D
Стимуляция желудочков, синхронизированная с зубцом Р и запрещаемая зубцом R

D
V
I
Последовательная стимуляция предсердий и желудочков, запрещаемая зубцом R

D
D
I
Последовательная стимуляция предсердий, запрещаемая зубцами P и R, и желудочков, запрещаемая зубцами R

D
D
D
То же + синхронизация желудочковой стимуляции с зубцами P

Однокамерные ЭКС используют один электрод, размещаемый или в правом предсердии, или в правом желудочке. Двухкамерный ЭКС воспринимает электрическую активность или стимулирует как предсердия, так и желудочки. Для большинства двухкамерных ЭКС требуется два электрода, при этом один из них расположен в правом предсердии, а другой - в правом желудочке. Частотно-адаптивные ЭКС могут быть как однокамерными, так и двухкамерными. Особенностью этих аппаратов является наличие специального датчика (или нескольких датчиков) для определения необходимой частоты пульса. Таким образом, такой ЭКС может увеличивать или уменьшать частоту своей работы в зависимости от изменения физиологических потребностей организма.

С развитием более сложных систем электрокардиостимуляции в 1979 году код ICHD был расширен до пятибуквенного. В последующем создание новых моделей ЭКС вызвали преобразование пятибуквенного кода ICHD в пятибуквенный код имплантируемых систем электрического воздействия на ритм сердца - ЭКС, кардиовертеров и дефибрилляторов в соответствии с рекомендациями Британской группы по изучению электрокардиостимуляции и электрофизиологии (British Pacing and Electrophysiology Group - BREG) и Северо-Американского общества электрокардиостимуляции и электрофизиологии (North American Society of Pacing and Electrophysiology - NASPE) (таблица 2). Код получил название NASPE/BREG (NBG).

В России традиционно применяется комбинированная кодировка: для режимов стимуляции, не имеющих частотной адаптации, применяется трехбуквенный код ICHD, а для режимов с частотной адаптацией, ? первые 4 буквы кода NASPE/BREG (NBG).

Таблица 2. Код режимов кардиостимуляции NASPE/BREG (NBG).
Место обозначения в трех- пятизначном коде

I Стимулируемая (ые) камера (ы) сердца

II Детектируемая (ые) камера (ы) сердца

III Вариант ответа на сигнал детекци

V Антиаритмическая (ие) функция(и)

O - none
O - none
O - none
O - none
O - none

A - atrium
A - atrium
T - triggered
P - simple programmable
P - pacing (antitachyarrhythmia)

V - ventricle
V - ventricle
I - inhibited
M - multiprogrammable
S - shock

D - dual (A + V)
D - dual (A+V)
D - dual (T+I)
C - communicating
D - dual (P+S)

S - single (A or V)
S - single (A or V)

R - rate modulation

Обозначения:

A - Atrium / предсердие
C - Communicating / двусторонняя связь
D - Dual / двойной (I,II - A+V; III - I+T; V - P+S)
I - Inhibited / подавляемый
M - Multiprogrammable / мультипрограммируемый
O - None / никакой
P - (IV) Simple Programmable / программируемый (простое программирование)
P - (V) Pacing (antitachyarrhythmia) /стимуляция антитахиаритмическая
R - Rate modulation / регуляция частоты
S - (I,II) Single / одиночный
S - (V) Shock / дефибрилляция (кардиоверсия)
T - Triggered / включаемый
V - Ventricle / желудочек

Примечание: Рубрики I - III используются исключительно для обозначения антибрадикардических функций.

Потребность в том или ином виде стимуляции определяют специалисты центров хирургии аритмий и электрокардиостимуляции.

На многие вопросы, связанные с функционированием ЭКС, позволяет немедленно ответить достаточно длительная запись ЭКГ. Оценивается стабильность навязывания ритма и биоуправления (восприятие ЭКС спонтанных биопотенциалов), режим стимуляции. Обязательным является проведение магнитного теста (наложение магнита над областью имплантированного ЭКС).

Магнитный тест. Если стимуляция постоянно подавляется спонтанной сердечной активностью, функционирование ЭКС может быть оценено при помощи магнитного теста. Когда магнит размещается на коже над ЭКС, временно устраняется способность стимулятора воспринимать входящие сигналы. Это приводит к переводу аппарата в режим асинхронной стимуляции. Частота стимуляции во время магнитного теста обычно выше базовой (в отечественных ЭКС номинальная частота стимуляции во время магнитного теста 100 имп/мин).

Стимулирующие импульсы, генерируемые вне рефрактерного периода после спонтанных QRS комплексов, вызывают новую деполяризацию желудочков. Корректная установка магнита иногда может быть трудной у полных пациентов или в случаях глубокой имплантации ЭКС. Магнит должен быть достаточно мощным. Расположение магнита уточняется во время длительной записи ЭКГ до установления стабильной асинхронной стимуляции с фиксированной частотой. Номинальная частота стимуляции зависит от модели стимулятора. Снижение частоты стимуляции до указанного в паспорте ЭКС значения служит индикатором замены ЭКС. У частотно-адаптивных стимуляторов индикатором разряда батареи служит также переход аппарата из адаптивного режима стимуляции в режим по требованию.

Внезапное ухудшение состояния больного требует проверки исправности системы электрокардиостимуляции (как ЭКС, так и электродов).
Для оценки адекватности работы системы ЭС при программировании будет [b]необходима запись ЭКГ в 12 отведениях, вызвавшая сомнения в правильной работе ЭКС[/b][u][/u]. . У части пациентов (при транзиторных АВ блокадах, синдроме слабости синусового узла) на ЭКГ в покое могут отсутствовать признаки ЭС сердца. У всех этих больных должен регистрироваться собственный ритм сердца с частотой выше базовой частоты ЭС.

ЭКС следует заменить, когда частота уменьшится до указанной в паспорте аппарата величины. Но даже если частота пульса снизилась до определенного уровня, показывающего, что батарея разряжена, ЭКС будет продолжать работать в течение нескольких месяцев.

Особенности терапии больных с имплантированными ЭКС.

Следует учитывать, что ЭС обладает как антиаритмическим (при брадизависимых экстрасистолиях, тахикардиях), так и проаритмогенным эффектом. Чем более физиологична система, тем меньше ее проаритмогенный эффект. Максимальным проаритмогенным эффектом обладает изолированная желудочковая ЭС (VVI). У больных с изолированной предсердной ЭС (AAI) назначение ААП проводится по общим принципам, а при двухкамерной и желудочковой ЭС они могут назначаться независимо от их влияния на АВ проведение.

Следует отметить, что при ухудшении сократительной способности миокарда суживается полоса допустимой частоты сердечного ритма в покое (60-120), а при выраженной недостаточности кровообращения нежелательно любое отклонение от оптимальной частоты сердечного ритма (ориентировочно - соответствующей частоте ритма у больных с интактной проводящей системой сердца в аналогичной клинической ситуации).

Частота пульса может служить показателем работы ЭКС. Аритмолог, возможно, рекомендует проверять частоту пульса с той или иной периодичностью. В этом случае он укажет границы возможных изменений пульса в разных ситуациях при нормальной работе ЭКС. Об адекватности выбранных параметров стимуляции свидетельствуют уменьшение признаков недостаточности кровообращения, уменьшение частоты и тяжести приступов стенокардии, снижение суточного приема нитроглицерина, восстановление адекватного диуреза, снижение центрального венозного давления, нормализация АД, сердечного индекса. Если частота пульса меньше или больше указанных значений, а также если Вы сомневаетесь в правильной работе ЭКС, следует рекомендовать проконсультироваться у аритмолога.

Синдром ЭКС.

Синдром кардиостимулятора состоит из целого ряда клинических признаков, не все из которых обязательно присутствуют у каждого индивидуального пациента. К признакам слабо выраженного СК относят пульсацию шейных вен, утомляемость, слабость, недомогание, усталость, сердцебиение, головокружение, кашель, чувство страха, тяжесть в груди. При умеренной выраженности синдрома появляются боль в челюстях, боль в груди, головокружение, гипотензия, одышка при физической нагрузке, изменения мышления, головная боль. В тяжелых случаях, при появлении пресинкопе и синкопе, пациенты с СК могут чувствовать себя даже хуже при стимуляции в режиме VVI, чем до имплантации ЭКС.

Развитие синдрома кардиостимулятора связано с рядом механизмов, из которых ведущим является сохранение вентрикуло-атриального проведения с ретроградным возбуждением предсердий при электростимуляции, а в части случаев - с появлением также эхо-комплексов. У некоторых пациентов с интактным ВА проведением без клинически выраженного СК в покое, во время физической нагрузки на фоне стимуляции в режиме VVIR гемодинамика может не улучшаться, так как полезный эффект учащения сердечного ритма нивелируется неблагоприятным гемодинамическим воздействием постоянного ретроградного проведения. Имплантация ЭКС типа VVIR не гарантирует пациента от развития СК в покое и/или при физической нагрузке. СК может возникать при нагрузке у пациентов со стимуляцией в режиме VVIR в следующих ситуациях: (1) непрерывная стимуляция при сохранении ВА проведения во время нагрузки; (2) пациенты с хронотропной недостаточностью могут оставаться на нормальном синусовом ритме в покое, а во время нагрузки неадекватное возрастание частоты синусового ритма ведет к включению желудочковой стимуляции (с частотой, превосходящей синусовый ритм) с ретроградным проведением; (3) ВА проведение динамично, и у некоторых пациентов с блокированным ВА проведением в покое оно может улучшаться и восстанавливаться при физической нагрузке под действием катехоламинов или других факторов. Наоборот, СК, наблюдающийся в покое, может исчезать во время нагрузки, если учащение желудочковой стимуляцией блокирует ВА проведение.

СК при предсердной или двухкамерной стимуляцией наблюдается при следующих ситуациях: длительная программированная АВ задержка (интервал AR или PR> 200 мс), ЭКС-опосредованная (бесконечная круговая) тахикардия, стимуляция в режимах DDI или DDIR (варьирующие интервалы PV), синусовая брадикардия реже базовой частоты при стимуляции в режиме VDD, переключение режима стимуляции (с DDDR на VVIR), функция сглаживания ритма при двухкамерной стимуляции.

Настройка и режимы кардиостимулятора

Весь контент iLive проверяется медицинскими экспертами, чтобы обеспечить максимально возможную точность и соответствие фактам.

У нас есть строгие правила по выбору источников информации и мы ссылаемся только на авторитетные сайты, академические исследовательские институты и, по возможности, доказанные медицинские исследования. Обратите внимание, что цифры в скобках ([1], [2] и т. д.) являются интерактивными ссылками на такие исследования.

Если вы считаете, что какой-либо из наших материалов является неточным, устаревшим или иным образом сомнительным, выберите его и нажмите Ctrl + Enter.

Медицинский прибор поддерживающий ритм сердца, представляет собой сложное устройство, изготовленное их инертного медицинского титанового сплава. Прибор является своеобразным мини компьютером, который регулирует работу сердца.

Настойка кардиостимулятора, то есть выбор оптимального режима для стимуляции сердца зависит от показаний к его установке. Программирование осуществляется во время имплантации. Дальнейшая проверка настройки ЭКС осуществляется при каждом плановом посещении кардиолога. При необходимости врач меняет функциональный режим аппарата.

Режимы кардиостимуляторов

Медицинские приборы, поддерживающие ритм сердца, бывают нескольких видов:

Однокамерные – стимуляция желудочка или предсердия.
Двухкамерные – стимуляция желудочка и предсердия.
Трехкамерные – стимуляция обоих желудочков и правого предсердия.
Четырехкамерные – воздействие на все камеры органа.

Также существуют беспроводные искусственные водители сердечного ритма и кардиовертеры-дефибрилляторы. Все они работают в разных режимах стимуляции, обеспечивая нормальное функционирование сердечной мышцы.

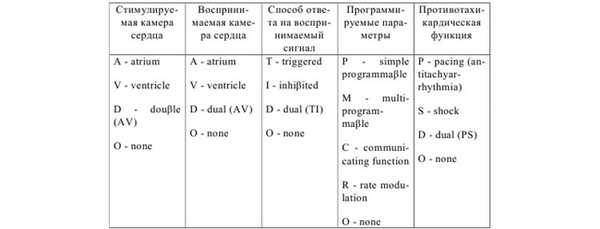

В 1974 году была разработана специальная система кодов, которые описывают функции ЭКС. В дальнейшем кодировка начала использоваться для указания режима работы аппарата и состоять из 3-5 букв.

Первый символ – это камера сердца для стимуляции:

А – предсердия.
V – желудочки.
D – двухкамерные системы, воздействующие на предсердия и желудочки.

Второй символ указывает на камеру, которая анализируется ЭКС (функция чувствительности прибора). Если на устройстве есть буква О, то это указывает, что имплантат не работает в данном режиме.
Третий символ – это ответ ЭКС на спонтанную активность камеры сердца.

I – ингибирование, то есть генерация импульса ингибируется определенным событием.
Т – генерация импульса запускается как ответ на событие.
D – активность желудочков ингибирует импульс устройства, а активность предсердий запускает стимуляцию желудочков.
О – отсутствие ответа на событие, то есть ЭКС работает в режиме асинхронной стимуляции с фиксированной частотой.

Четвертая буква – это частотная адаптация, ответ. R применяется если механизм обладает функцией адаптации частоты стимуляции к физиологическим потребностям организма. В некоторых ЭКС есть датчики, которые контролируют физическую активность и дыхание.
Пятый символ – это многофокусная стимуляция сердечной мышцы.

О – отсутствие данной функции в устройстве.
А, V, D – присутствие второго предсердного или желудочкового электрода.

Рассмотрим самые распространенные режимы работы имплантата:

VVI – однокамерная желудочковая стимуляция по требованию.
VVIR – однокамерная желудочковая стимуляция по требованию с частотной адаптацией.
AAI – однокамерная предсердная стимуляция по требованию.
AAIR – однокамерная предсердная стимуляция по требованию с частотной адаптацией;
DDD – двухкамерная предсердно-желудочковая биоуправляемая стимуляция.
DDDR – двухкамерная предсердно-желудочковая биоуправляемая стимуляция с частотной адаптацией.

Выбор режима адекватной стимуляции зависит от показаний к установке устройства. При низкой физической активности и отсутствии необходимости постоянного функционирования ЭКС, выбирают режим VVI. VVI и VVIR применяют при диагнозе хроническая фибрилляция предсердий. DDD и DDDR оптимальны при АВ блокадах, дисфункции левого желудочка.

Режим ddd кардиостимулятора

ЭКС работающий в режиме DDD указывает на двухкамерную предсердно-желудочковую биоуправляемую стимуляцию. То есть кардиостимулятор полностью автоматический и имеет функцию частотной адаптации.

Показания к режиму DDD:

АВ блокада.
Синусовая брадикардия.
Остановка синусового узла.
Синоатриальная блокада.
Пейсмейкерный синдром.
Тахикардия с механизмом кругового движения.
Предсердная или желудочковая экстрасистолия.

Электроды прибора расположены в предсердной и желудочковой камерах. Благодаря этому происходит эффективная коррекция всех нарушений проводимости, при условии отсутствия постоянной аритмии. Данный режим не устанавливается при постоянной форме мерцания или трепетания предсердий, а также при замедленном ретрограде.

Режим vvi кардиостимулятора

Если искусственный водитель ритма работает в режиме VVI, то это указывает на однокамерную желудочковую стимуляцию по требованию. Данный набор функций характерен в первую очередь для однокамерных ЭКС, но в режиме VVI могут работать и другие современные модели кардиостимуляторов.

Показания для VVI:

Персистирующая фибрилляция предсердий.
АВ-блокада II и III степени у пациентов с церебральными патологиями или нарушениями локомоторной функции.
Приступы брадикардии.

VVI начинает работать при регистрации спонтанной деполяризации, частота которой превышает запрограммированную. При отсутствии спонтанной активности желудочков, имплантат пребывает в режиме «по требованию».

Ритм кардиостимулятора

Сердечный ритм полностью зависит от вырабатываемых в синусовом узле импульсов. Синусовый узел является основным водителем сердечного ритма и отделов проводящей системы. В норме он генерирует импульсы с частотой 60-100 ударов в минуту. Сокращения возникают через равные промежутки времени.

Если происходит нарушение временных интервалов между отдельными сокращениями, то это приводит к укорочению систолы (сокращение) или уменьшению диастолы (расслабление). Процессы стимуляции сердечного ритма регулируются гормонами эндокринной системы и вегетативной нервной системой.

Для устранения проблем с серьезным нарушением сердечного ритма, которые могут иметь врожденные причины или возникать из-за определенных заболеваний, пациентам проводят операцию по установке ЭКС. Ритм кардиостимулятора поддерживает физиологическую работу сердца, предупреждая различные сбои. Частоту сокращений задают с помощью режима устройства, как в правило в пределах нормы для здорового человека.

Батарейка для кардиостимулятора

Искусственный водитель сердечного ритма – это сложное устройство с множеством разнообразных функций. Его основная задача – поддержание нормальной работы сердца. Длительность работы ЭКС во многом зависит от источника питания. Батарейка для кардиостимулятора представляет собой миниатюрный, но емкий аккумулятор, заряда которого хватает на 3-10 лет.

Большинство приборов работают на основе ионно-литиевой батареи. В некоторый современных моделях в качестве источника питания используется электролит твердого типа на основе титана, платины или тиофосфата лития. Аккумуляторы изготавливают из материалов, которые безопасны для здоровья и жизни.

При выходе батареи из строя происходит замена всего устройства. Также следует отметить, что перед имплантацией ЭКС, аккумулятор тестируется на наличие дефектов. Благодаря этому снижается необходимость преждевременной замены прибора, то есть проведения повторной операции.

Замена батарейки в кардиостимуляторе

От модели искусственного водителя сердечного ритма, его функциональных возможностей и установленного режима стимуляции, зависит через какое время потребуется замена батарейки в кардиостимуляторе.

В среднем, срок службы прибора составляет 5-10 лет. Но если у пациента сохранен собственный сердечный ритм и ЭКС включается время от времени, то он может бесперебойно работать в течение 10-13 лет.

Если батарея выходит из строя, то пациенту проводится операция по извлечению старого кардиостимулятора и установка нового устройства. Во время хирургического вмешательства может быть заменен только корпус или корпус и электроды.

Как зарядить кардиостимулятор?

Искусственный водитель сердечного ритма – это своеобразный мини компьютер. Он состоит из крепкого корпуса, электродов и конечно же аккумулятора. Именно от емкости источника питания зависит сколько времени прослужит устройство.

ЭКС имплантируется под кожу в области ключицы и соединяется проводами с сердечной мышцей. К уже вшитому кардиостимулятору невозможно подключить шнур и подзарядить его.
Миниатюрные размеры и оптимальный режим функционирования, позволяют устройству бесперебойно работать в течение 5-10 лет.
Сигналом того, что заряд батареи подходит к концу служит нарушение установленного режима стимуляции. Процесс замены батареи проводится вместе с извлечением корпуса устройства и вшиванием нового.

То есть на сегодняшний день отсутствует возможность беспроводной подзарядки ЭКС. Но в 1960-х годах было создано несколько моделей, которые имели источник питания на основе радиоактивного изотопа – плутония. Период полураспада данного элемента составляет около 87 лет.

От идеи выпускать кардиостимуляторы с таким аккумулятором быстро отказались. Это связано с высокой токсичностью плутония и необходимостью извлечения аппарата после смерти пациента, что влекло за собой проблему дальнейшей утилизации изотопа. Еще одна очевидная причина отсутствия вечной батареи – это износ электродов и самого корпуса.

Нарушение работы кардиостимулятора

Чаще всего сбои в работе искусственного водителя сердечного ритма связаны с распознаванием импульсов или стимуляции камер органа. Нарушение работы ЭКС возникает из-за таких причин:

Истощение батареи.
Смещение электрода устройства.
Нарушение целостности электрода.
Фиброзные изменения вокруг конца электрода.
Перфорация миокарда электродом.
Высокий порог стимуляции.
Воздействие внешних факторов: электромагнитное и магнитное излучение, механическая травматизация.

Проблемы в работе кардиостимулятора выявляют при артефакте импульса без захвата или при отсутствии артефактов при выраженной брадикардии. Наблюдаются изменение частоты стимуляции, нарушение функции синхронизации. Возможно увеличение рефрактерного периода ЭКС.

Для восстановления нормальной работы ЭКС проводится комплексная диагностика его состояния и перепрограммирование. В отдельных случаях аппарат меняют на новый.

Операция по установке кардиостимулятора: плюсы и минусы

Для поддержания работы сердца используется специальный прибор – кардиостимулятор. Рассмотрим особенности данного аппарата, виды, показания к использованию.

Сердце – это мотор нашего организма. Оно представляет собой фиброзно-мышечный полый орган, который своими ритмичными сокращениями обеспечивает ток крови по кровеносным сосудам. Мощная мышца расположена в груди. Снаружи сердце окружено серозной оболочкой, а изнутри эндокардом. Орган имеет две перегородки из мышечной ткани, а также перепонки, создающие четыре разных отдела: левый и правый желудочки, левое и правое предсердие.

В норме человек не замечает как работает сердце. Но как только в органе возникают перебои, то это негативно отражается на функционировании всего организма. Больное сердце не способно обеспечить нормальный кровоток из-за чего возникают побочные реакции со стороны многих органов и систем. Для лечения, то есть восстановления работы сердца, используют как терапевтические, так и хирургические методики. К последним относится установка искусственного водителя ритма.

Итак, кардиостимулятор – это медицинский электрический прибор, который навязывает сердцу правильный синусовый ритм. Основными показаниями для установки данного аппарата выступают такие заболевания:

Тяжелая брадикардия.
Полная блокада сердца (желудочки и предсердия сокращаются независимо друг от друга).
Тяжелая степень сердечной недостаточности.
Кардиомиопатия (структурные нарушения сократительной способности мышцы).

Как правило, устройство имплантируют в левую подключичную область под большую грудную мышцу. Электроды проводят к камерам сердца через подключичную вену и фиксируют к окружающим тканям. После установи стимулятора сердечного ритма жизнь человека меняется. Появляется ряд ограничений и требований. Но несмотря на это, аппарат позволят вести полноценную жизнь.

Что это и какие бывают?

Кардиостимулятор представляет собой электронный прибор, который устраняет аритмию сердца, восстанавливает и поддерживает нормальную работу органа. Его размер – не более спичечной коробки. Он вшивается под кожу, а электроды входят в правое предсердие. Устройство навязывает органу постоянный такт 60-65 ударов в минуту, предупреждая урежение сердечного ритма.

Существует несколько видов электрокардиостимуляторов (ЭКС):

Однокамерные – начинают работать, когда появляется брадикардия, то есть сердечный ритм 40-50 ударов в минуту.
Двухкамерные – автоматически включаются и постоянно контролируют частоту сердечных сокращений.
Трехкамерные – используются для лечения состояний, которые угрожают жизни (желудочковая аритмия тяжелой степени).

Аппарат состоит из микропроцессора, электродов, системы формирования электрических импульсов и батареи. Все компоненты упакованы в титановый корпус, который полностью герметичен и практически не взаимодействует с окружающими тканями. Механизм размещают в близости к сердечной мышце и связывают его электроды с миокардом.

Через электроды микропроцессор получает информацию об электрической активности сердца и при необходимости генерирует импульсы. Все данные о работе устройства сохраняются в его памяти для дальнейшего анализа. Все настойки ЭКС индивидуальны для каждого пациента. Врач устанавливает базовую частоту сердечных сокращений, ниже ее значений осуществляется генерация электрических импульсов.

Первый кардиостимулятор

Ежегодно количество операций по установке кардиостимуляторов растет. И это не удивительно, поскольку современное устройство имеет миниатюрные размеры и высокую функциональность. Хотя еще 10-20 лет назад кардиостимуляторы имели внушительные размеры.

Впервые метод кардиостимуляции был применен Марком Лидвиллом в 1929 году. Врач-анестезиолог описал электрический аппарат, который способен поддерживать работу сердца. Его прибор давал электрические разряды разной мощности и частоты. Один электрод вводился прямо в сердце, а второй прикладывался к коже после обработки физраствором.

Первый полностью имплантируемый кардиостимулятор был разработан в 50-60 годах прошлого века. Данный период считается золотым в кардиостимуляции. Аппарат имел большие размеры и полностью зависел от внешнего электричества, что было его огромным минусом. Так в 1957 году отключение электричества стало причиной смерти ребенка, которому установили данный прибор.
В 1958 году был спроектирован и имплантирован первый переносной стимулятор. Его устанавливали в брюшной стенке, а электроды подводили к сердечной мышце.
В 1970 году была создана литиевая батарея, которая существенно продлевала срок службы приборов. В этот период были изобретены двухкамерные стимуляторы, воздействующие на предсердия и желудочки.
В 1990-е годы мир увидел первые ЭКС с микропроцессором. Они позволяли собирать и хранить информацию о сердечном ритме пациента. Кроме того, прибор мог подстраиваться под организм, корректируя работу сердца и при необходимости задавать ему ритм.
В 2000-е годы была разработана система двухжелудочковой стимуляции при тяжелой сердечной недостаточности. Благодаря этому улучшилась сократимость сердечной мышцы и выживаемость пациентов.

На сегодняшний день кардиостимулятор представляет собой сложный механизм, который имеет три основных компонента:

Электронная схема.
Литий-ионная батарея-аккумулятор.
Титановая оболочка

ЭКС спасает жизни миллионам людей во всем мире. Благодаря современным технологиям, его размеры довольно миниатюрны. Имплантация устройства происходит в несколько этапов, что что позволяет пациентам не испытывать физического или эстетического дискомфорта от расположенного под кожей механизма.

Функции кардиостимулятора

Основная функция искусственного водителя ритма – контроль и стимулирование сердечной мышцы. Механизм активируется если возникает редкий или неправильный ритм, пропуски в сердечных сокращениях.

Функции кардиостимулятора зависят от типа аппарата. Механизм может быть одно, двух и трехкамерным.

Каждая стимулирующая камера предназначена для стимуляции одного отдела сердца. Двухкамерные аппараты стимулируют правый желудочек и предсердие, а трехкамерные – правое предсердие и оба желудочка.
Кардиоресинхронизирующие устройства оснащены сенсорными датчиками, которые отслеживают изменения в организме.
Подобного рода аппараты применяются при тяжелых формах сердечной недостаточности, так как устраняют диссинхронию, то есть нескоординированные сокращения камер сердца.

На сегодняшний день разработано множество кардиостимуляторов для определенного вида нарушений. Это расширяет функциональные возможности устройства и повышает его эффективность в лечении патологий сердца.

Отзывы, противопоказания и установка кардиостимулятора сердца

Сердце – мышечный орган, который способен самостоятельно вырабатывать электрические импульсы и сокращаться под их воздействием. У здорового человека синоатриальный узел производит эти стимулы с частотой 59-89 в минуту. Постоянная ритмичная деятельность насоса гарантирует перекачивание крови по всему организму.

Существуют заболевания, вследствие которых сердце работает с перебоями, в результате чего появляются признаки сердечной недостаточности или внезапная смерть. Имплантация кардиостимулятора дает возможность наладить автоматическую сократимость сердца и значительно повысить качество жизни пациента с высоким риском.

Что такое кардиостимулятор и как он работает?

Электрокардиостимулятор (ЭКС) – медицинский аппарат, разработанный для поощрения или навязывания нормального ритма пациентам, у которых сердцебиение недостаточно частое или существует блокада передачи сигнала между разными участками органа. Представляет собой малогабаритный аппарат размером 3 на 5 сантиметров, весом 30-45 граммов, срок службы без замены батарей варьируется от 5 до 15 лет.

Принцип работы устройства основан на нанесении участку сердца внешних электрических стимулов, которые вырабатывает ЭКС, для обеспечения нормального сокращения миокарда. Усовершенствованные (частотно-адаптивные) ЭКС дополнительно имеют сенсорные датчики, способные откликаться на изменение частоты дыхания, активности нервной системы и температуры тела. Также существуют кардиостимуляторы, укомплектованные дефибриллятором. Современные модели имеют функцию неинвазивной замены параметров работы при помощи специальных устройств.

Чип, вмонтированный в аппарат, анализирует генерируемые сердцем сигналы, передавая их непосредственно к миокарду и обеспечивая им синхронизацию. Проводники, вживленные под эндокард, – передатчики информации от внешней части прибора в сердце и данных о работе самого миокарда обратно. Окончание каждого электрода оборудовано металлическим наконечником, который собирает показатели сердечной активности и генерирует импульсы исключительно в случае необходимости. При развитии критического снижения сердечного ритма или асистолии ЭКС начинает работать в постоянном режиме, вырабатывая стимулы с частотой, заданной при его имплантации. Если произошло внезапное возобновление автоматизма сердца, аппарат переходит в состояние ожидания.

В экстренных случаях применяют временную электрокардиостимуляцию. При наружной (трансторакальной) ЭКС электроды накладывают на грудную клетку. Поскольку процедура очень болезненна, то требует глубокой седации и обезболивания. Чреспищеводная манипуляция подразумевает установку временного аппарата в пищеводе, в связи с чем имеет ограниченное применение.

Классификация искусственных водителей ритма

В зависимости от зоны воздействия различают несколько разновидностей кардиостимуляторов:

Однокамерный ЭКС. Размещается и стимулирует сокращения только в одной из камер сердца (предсердие или желудочек). Использование этого прибора очень ограничено, поскольку он не удовлетворяет физиологическую работу мышцы. Применяют его при наличии постоянной формы мерцательной аритмии, устанавливают в правом желудочке. Недостатки: предсердия и далее работают в своем ритме и при совпадении их сокращений с желудочковыми возникает обратный ток крови, приносящий ее в сердце.
Двухкамерный ЭКС. Электроды размещают в двух камерах сердца: генерация импульса поочередно вызывает сокращения предсердий и желудочков, обеспечивая физиологическую работу миокарда. При использовании такого водителя ритма индивидуально подбирают режим частоты, что улучшает адаптацию пациента к физическим нагрузкам.
Трехкамерный ЭКС – одна из самых новых и дорогостоящих разработок. Проводники импульса размещают в правом предсердии и желудочках. Используется для ликвидации десинхронизации камер при тяжелой брадикардии, сердечной недостаточности третьей-четвертой степеней, ригидном синусовом ритме.

Международная кодировка устройств

Первая буква кода обозначает стимулируемую сердечную камеру, вторая – полость, электрическую активность которой считывает кардиостимулятор. «Т» в третьем положении означает, что аппарат работает в триггерном режиме (искусственные сигналы синхронизированы с разрядами, которые генерирует сердце). Обозначение «D» (dual – TI) указывает на то, что ЭКС с двумя электродами в правых отделах сердца работает одновременно в двух режимах. Символ «О» характеризует «асинхронный» ритм функционирования кардиостимулятора (частота импульсов установлена автоматически при имплантации).

Кардиовертер-дефибриллятор

Имплантированный кардиовертер-дефибриллятор (ИКД) – мини-копия прибора, используемого во время реанимации при остановке сердечной деятельности. Поскольку устройство имеет прямой доступ к миокарду, для эффективного сокращения требуется значительно меньшая сила разряда.

ИКД предназначен для профилактики внезапной остановки сердечной деятельности у пациентов с пароксизмальными аритмиями (фибрилляцией и желудочковой тахикардией).

Система ИКД укомплектована электродами, фиксированными под эндокардом пациента и непосредственно аппаратом, оснащенным микросхемой и аккумулятором длительного заряда, который вживляют в подкожно-жировую клетчатку на груди.

Читайте также:
