Съемные лабораторные шины. Шина Вебера.

Добавил пользователь Валентин П.
Обновлено: 21.12.2024

Причинами возникновения дефектов и деформаций нижней челюсти являются травмы лица (огнестрельные и неогнестрельные), патологические процессы в области нижней челюсти (специфические инфекции, остеомиелиты, эпулиды, лейкозы, нома, новообразовании, последствия лучевой терапии) и различные оперативные вмешательства на нижней челюсти, выполненные по поводу указанной патологии. Наиболее частой причиной являются неогнестрельные переломы нижней челюсти. Поэтому условия для протезирования зависит главным образом от качества ранее проведенного комплексного лечения, а именно от правильности сопоставления отломков челюстей и адекватности их иммобилизации.

В клинической практике для систематизации возможных вариантов дефектов и деформаций нижней челюсти, составления плана лечебной тактики, на наш взгляд, целесообразно использовать классификацию Л. В. Горбаневой-Тимофеевой, Б. К. Костур и В. А. Миняевой (1995), которая не только рассматривает указанную патологию в зависимости от тяжести и степени выраженности дефекта или деформации, но и учитывает характер сращения или несращения отломков нижней челюсти, а также часто встречающиеся варианты дефектов нижней челюсти, образующихся после онкостоматологических операций в результате экзартикуляции половины или полного удаления нижней челюсти.

дефекты и деформации нижней челюсти при сращении отломков нижней челюсти в правильном положении;
дефекты и деформации нижней челюсти, образовавшиеся при сращении ее отломков в неправильном положении;
дефекты и деформации нижней челюсти, при которых ее непрерывность восстановлена с применением трансплантата;
дефекты и деформации нижней челюсти при несросшихся ее отломках;
дефекты нижней челюсти после резекции отдельных ее участков;
дефект лица после полного удаления нижней челюсти.

ортопедические аппараты, применяемые для лечения свежих или застарелых переломов нижней челюсти (лигатурные повязки, гнутые проволочные шины, ленточная шина Васильева В. С., съемные шины Вебера, Порта, Ванкевич М. М., Лимберга А. А. и др.);
ортопедические аппараты, изготавливаемые до хирургического лечения заболеваний нижней челюсти зубонадесневые шины, шина Ванкевич М. М., Самедова Т. И., Степанова А. И., непосредственные (иммедиат) протезы;
ортопедические аппараты и зубные (зубочелюстные) протезы, изготовленные в непосредственном или отдаленном периоде после хирургического лечения.


Шины М. М. Ванкевич (а), А. И. Степанова (б), Вебера (в)
Шина из пластмассы А. А. Лимберга для лечения переломов нижней челюсти при полном отсутствии зубов

При патологии 1-го класса обычно имеет место дефект зубного ряда, альвеолярной дуги и тела нижней челюсти, который может сочетаться с рубцовыми изменениями мягких тканей приротовой области или микростомой. Протезирование больных с дефектами 1-го класса осуществляется несъемным или съемным протезом, их сочетанием. При отсутствии повреждения мягких тканей протезирование в основном не отличается от традиционного. Изготавливая протез, стараются (в ранние сроки после перелома) максимально щадить линию перелома от чрезмерных жевательных нагрузок, для чего в съемных зубных протезах увеличивают площадь его базиса и количество фиксирующих элементов, лучше опорно-удерживающих (кламмеры, замковые крепления).

Существенно усложняются условия для протезирования зубов съемными протезами при наличии дефектов или рубцовых изменений мягких тканей приротовой области, а также при наличии микростомы.

В таких случаях необходимо решить вопрос о необходимости предварительной хирургической подготовки для создания благоприятного для протезирования протезного ложа (слизистая оболочка протезного ложа неподвижна, отсутствуют грубые рубцовые изменения). Для этих целей обязательно необходимо изготавливать формирующие протезы.

В некоторых случаях приходится проводить хирургическое лечение по углублению преддверия или дна полости рта.

При отсутствии показаний к хирургической подготовке органов и тканей полости рта изготавливают съемные зубные протезы так, чтобы базис протеза обходил имеющиеся на протезном ложе рубцы.

При микростоме слепки с нижней челюсти снимают по частям — с правой и с левой стороны нижней челюсти отдельно. Затем получают модели челюсти и по ним изготавливают базисы и опорно-удерживающие приспособления, которые «ввариваются» в соответствующие части базисов. Эти участки базисов по отдельности примеряют в полости рта и после их припасовывания получают слепок с переднего участка челюсти при наличии в полости рта обоих припасованных базисов с опорно-удерживающими элементами.

В лаборатории по типу реставрации (починки) протеза обе части базисов соединяют в единый базис протеза, который снова примеряют и припасовывают в полости рта. С его помощью путем изготовления воскового прикусного валика определяют центральное соотношение челюстей, а при необходимости производят функциональное оформление краев базиса протеза. В остальном съемные зубные протезы доделывают по традиционной общепринятой методике, но без применения быстротвердеющих пластмасс.

Съемные зубные протезы, изготовленные по вышеописанному способу, при микростоме легко припасовываются и к ним быстро наступает адаптация.

При наличии острых костных выступов нижней челюсти в области протезного ложа и при наличии противопоказаний к их хирургическому удалению желательно изготовление съемных зубных протезов с мягкой эластичной подкладкой базиса.

Отметим, что при изготовлении несъемных зубных протезов у больных с большими дефектами альвеолярных дуг челюстей для повышения эстетических свойств таких протезов следует их моделировать и изготавливать с искусственной десной из соответствующих материалов (керамика, пластмасса) розового цвета.

У больных с дефектами и деформациями нижней челюсти 2-го класса имеют место значительные нарушения прикуса и артикуляции зубных рядов в результате смещения отломков челюстей и их сращения в неправильном положении. При этом также часто имеют место рубцовые изменения мягких тканей приротовой области.

Перед ортопедическим лечением таких больных необходимо уточнить, имеется ли у них сращение отломков нижней челюсти.

Если отломки срослись в неправильном положении и их не удается поставить в правильное положения ортопедическим и (или) ортодонтическим путем, а хирургическое лечение противопоказано из-за тяжелого общего состояния больного или больной от такого лечения отказывается, то изготавливают несъемные или съемные зубные протезы с двойным (дублированным) зубным рядом. При этом следует учесть, что в связи с повышенной нагрузкой на пародонт опорных зубов желательно увеличить число якорных элементов и включить в качестве опорных дополнительно зубы с каждой стороны включенного дефекта. При изготовлении съемного зубного протеза с дублированным зубным рядом необходимо исключить увеличение объема базиса протеза с язычной стороны, особенно в области бывшего малого отломка нижней челюсти, что создаст лучшие условия для движений языка и облегчит речевую реабилитацию, так как зачастую при неправильном сращении отломков нижней челюсти боковые ее отделы сближены, имеет место сужение зубного ряда, что существенно уменьшает в полости рта место для нормальной функции языка.

предварительное хирургическое лечение, позволяющее выполнить остеотомию нижней челюсти и добиться репозиции отломков с последующей их иммобилизацией в правильном положении;
ортодонтическое лечение или ортопедическое лечение, особенно в начальный период консолидации отломков нижней челюсти, когда с помощью ортодонтического аппарата или ортопедической конструкции (репонирующие аппараты Бруна, Шура, Померанцевой-Урбанской, съемные пластиночные протезы с повышающими прикус площадками в области зубов, подлежащих смещению и др.) удается постепенно сопоставить отломки нижней челюсти в правильное положение и добиться консолидации перелома;
выполнить комбинированное (хирургическое и ортопедическое) лечение.

Важно подчеркнуть, что при наличии у больных рубцовых изменений мягких тканей приротовой области необходимо вносить конструктивные изменения в зубной протез, чтобы последний легко вводился и выводился из полости рта и не лежал на рубцово-измененных тканях протезного ложа, для чего строго оформляют границы съемного протеза, укорачивают базис, уменьшают высоту искусственных зубов или делают протез разборным, с применением шарнира или замкового крепления.

Во всех случаях перед началом зубного протезирования у таких больных необходимо провести пришлифовывание зубов (окклюзионную реабилитацию) .

обеспечить минимальную нагрузку на костный саженец;
шинировать оставшиеся естественные зубы;
изготавливать зубной протез с максимально расширенной площадью протезного ложа.

Зубные протезы у таких больных чаще съемные. Их базис восполняет утраченные части базальной и альвеолярной дуг нижней челюсти и зубы. Они эстетичны, но незначительно восстанавливают функцию жевания.

При нарушении артикуляционных взаимоотношений между верхними и нижними зубными рядами после костно-пластической операции и приживления трансплантата необходимо изготовление нижнечелюстного протеза с расширенной накусочной площадкой в области искусственных зубов, позволяющего удерживать нижнюю челюсть в правильном положении (Иванова Д. А., 1988).

Предлагаемые Санкт-Петербургским институтом огнеупоров стандартные и индивидуальные эндопротезы нижней челюсти , изготовленные из корундовой керамики, с заранее созданным в теле протеза специальным местом для укрепления «внутрикостного» цилиндрического дентального имплантата и дентальные имплантаты из корундовой керамики могут существенно повысить эффективность жевания у этой сложной категории больных за счет расширения возможностей для изготовления у них несъемных зубных протезов на дентальных имплантатах. Зарубежные специалисты уже используют в клинической практике протезирование на дентальных эндооссальных имплантатах после частичной резекции верхних челюстей по поводу онкологических заболеваний с успешным результатом в 88,2 % случаев (Такехиро Ф., Атсухи Н., Минору У., 1999).

Большое значение для успеха протезирования имеет качественно выполненная операция по восстановлению непрерывности нижней челюсти. Крайне необходимо, чтобы трансплантат максимально занимал место прежней альвеолярной дуги, что позволяет наиболее полноценно обеспечить артикуляцию зубных рядов при протезировании. Учитывая, что хирургическое лечение в таких случаях проводится планово, необходимо еще в предоперационный период обеспечить участие врача-стоматолога-ортопеда в лечении такого больного, который может изготовить шинирующий, формирующий, а иногда и замещающий зубной протез и обеспечить движение отломков нижней челюсти в правильном положении во время функции.

Зубные протезы изготавливают также и больным с несросшимися переломами нижней челюсти (4-й класс патологии). Такие протезы обычно являются временными и не только восполняют дефекты зубного ряда на нижней челюсти, но и позволяют сохранить правильное положение отломков нижней челюсти и избежать дальнейшего их смещения. В таких случаях всегда имеет место нарушение непрерывности нижней челюсти, но тактика ортопедического лечения обычно зависит от протяженности дефекта зубного ряда, его локализации, от расположения линии перелома и степени смещения и подвижности отломков челюсти, а также от состояния пародонта опорных зубов.

Изготовление зубных протезов после резекции отдельных участков нижней челюсти (5-й класс патологии) возможно лишь после выполнения костной пластики, а при ее невозможности — после заживления послеоперационной раны в полости рта. При этом непосредственно в послеоперационном периоде для удержания отломков нижней челюсти в правильном положении, профилактики образования рубцовых контрактур в приротовой полости следует всегда изготавливать резекционные ортопедические аппараты или использовать для этих целей аппараты В. Ф. Рудько, Я. М. Збаржа, В. И. Мелкого. Применение последних возможно даже при наличии беззубых отломков нижней челюсти. Хорошо себя зарекомендовала специальная шина М. М. Ванкевич (1943) и ее модификации (Степанов А. И., 1946; Самедов Т. И., 1984), которые позволяют удерживать отломки нижней челюсти в правильном положении после ее резекции с нарушением непрерывности в любом отделе. Особенностью методики, предлагаемой Т. И. Самедовым, является фиксация на зубах верхней челюсти свода и наддесневых частей шины при подвижной опорной плоскости.

Следует отметить, что шины типа Ванкевич необходимо изготовить за несколько дней до хирургического вмешательства, припасовать в полости рта и дать «обносить» больному с целью выполнения должной коррекции еще в предоперационном периоде. Наложение шины после операции осуществляют незамедлительно, чаще прямо на операционном столе. В последующем изготавливают зубные или зубочелюстные протезы.

Д. А. Иванова (1988) для ортопедической реабилитации больных, перенесших резекцию нижней челюсти, предлагает использовать конструкцию, которая включает съемный верхнечелюстной протез и разъемную наклонную плоскость, соединяющиеся между собой за счет высокоэнергетических самарий-кобальтовых магнитов, что позволяет больным пользоваться ею как шиной в момент приема пищи.

Приведем наблюдения ортопедического лечения двух больных, перенесших оперативные вмешательства на нижней челюсти с нарушением ее непрерывности по поводу новообразований.

Больная Ш., 35 лет. В 1982 г. проведена операция резекции левой половины нижней челюсти с экзартикуляцией и последующей неудачной костной пластикой. Непосредственно после оперативного вмешательства больной была изготовлена модифицированная шина М. М. Ванкевич с подвижной опорной плоскостью (Самедов Т. И.), что позволило добиться рубцевания тканей при удержании отломка в правильном положении. На здоровой половине нижней челюсти зубы отсутствовали, зубной ряд верхней челюсти полностью восстановлен мостовидными протезами. От проведения повторной костной пластики больная отказалась, и ей был изготовлен полный съемный протез с пластмассовыми искусственными зубами на нижнюю челюсть. Клинико-лабораторные этапы изготовления протеза имели специфические особенности. Индивидуальная ложка на нижнюю челюсть была выполнена из базисной пластмассы, слепок снят стомапластом-2 с функциональным оформлением его границ. Центральное соотношение челюстей определяли на жестком базисе. На готовом протезе при помощи массы ортокор была получена индивидуальная функционально-тоническая форма протезного базиса, затем ортокор был заменен на пластмассу. После наложения протеза больная дала ему высокую оценку, а процесс адаптации протекал быстро и без осложнений. Применение функционально-тонической формы базиса протеза позволило обеспечить удовлетворительную фиксацию протеза, несмотря на отсутствие функционального присасывания и несостоятельность сил адгезии.

Больная Ш., 52 лет. В 1980 г. проведена операция резекции правой ветви нижней челюсти с экзартикуляцией. Непосредственно после оперативного вмешательства больной была изготовлена модифицированная шина М. М. Ванкевич с подвижной опорной плоскостью (Самедов Т. И.), что явилось важным профилактическим мероприятием, направленным на удержание отрезка нижней челюсти в правильном положении. Это значительно облегчило дальнейшее протезирование. Больной изготовлены частичные съемные пластиночные протезы по существующей методике с удерживающими кламмерами. Важно отметить, что особое внимание при протезировании больных с отсутствием ветви нижней челюсти необходимо уделять этапу определения центрального соотношения челюстей, так как при отсутствии суставного соединения нижней челюсти с основанием черепа можно легко завысить высоту прикуса, что впоследствии на стадии припасовки и наложения протеза обусловит необходимость значительного пришлифовывания окклюзионных поверхностей искусственных зубов.

После полного удаления нижней челюсти (6-й класс патологии) используют заранее изготовленные в предоперационном периоде «резекционные» протезы, которые позволяют сохранить контуры лица, а также на протезе нижней челюсти — форму зубной дуги и протетическую плоскость. Эти протезы существенно облегчают больным прием пищи и оптимизируют медико-социальную адаптацию. Первоначально такие протезы фиксируют традиционным способом с помощью межчелюстной резиновой тяги и подбородочно-теменной повязки или пращи Померанцевой-Урбанской. Спустя 1/2 мес., когда формируется протезное ложе, требуется уточнение формы и размеров протеза для обеспечения по возможности оптимальной его фиксации.

При необходимости изготовления нового протеза для быстрой адаптации таких больных целесообразно использовать методики повторного протезирования и дублирования (Иванова В. А., 1988; Миняева В. А., 1998).

Отметим, что проведение восстановительных операций не всегда приводит к желаемому результату либо вовсе неосуществимо. При помощи ортопедического лечения можно достигнуть положительного функционального и эстетического эффекта, что удовлетворительно влияет на психику больных и благоприятно сказывается на сроках их социальной реабилитации.

"Заболевания, повреждения и опухоли челюстно-лицевой области"
под ред. А.К. Иорданишвили

Шина Вебера. Шина Порта

С.Д.Асфендияров атындағы Қазақ
Ұлттық Медицина Университеті
Казахский Национальный Медицински
Университет имени С.Д. Асфендиярова

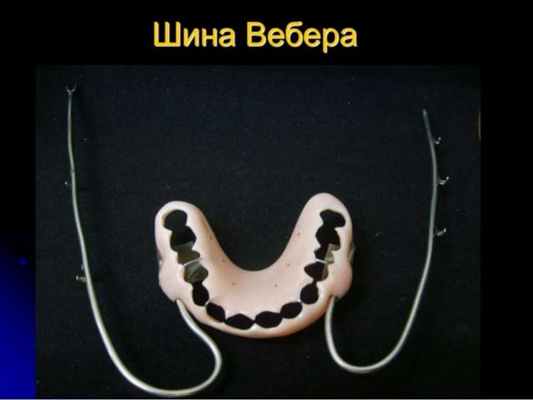

Шина Вебера.
Шина Порта
Выполнила:Аманжолова А.
Проверил: Уразалин Ж.
Курс:5
Группа:12-002-01
Факультет:стоматология

2. Шина Вебера

Применяют для лечения переломов без смещения фрагментов или
на заключительном этапе, когда подвижность фрагментов
небольшая, а межчелюстная фиксация может привесги к
мышечной или суставной контрактуре. Эта шина применяется
также при переломах нижней челюсти за пределами зубного ряда
в области угла челюсти со смещением отломков в язычную
сторону. Но в этом случае шина снабжается наклонной
плоскостью на стороне, противоположной смещению. Однако
применение этой шины противопоказано, если смещение
превышает 10-15°. При большом отклонении плоскости от зубов
верхней челюсти наклонная плоскость вместе с челюстью может
смещаться книзу и горизонтальное смещение сменится
вертикальным

Кроме того, шину Вебера используют при
значительных дефектах нижней челюсти в
результате травматического остеомиелита,
огнестрельного ранения или после операций
резекции нижней челюсти по поводу опухоли. В
этих случаях длительное ношение шины (в течение
2—3 мес) может привести к ликвидации
выраженного бокового смещения нижней челюсти
после снятия шины.

6. Техника изготовления

Для изготовления этой шины надо снять оттиски с обеих
челюстей, отлить модели и загипсовать их в окклюдаторе
в центральной окклюзии. Для прочности шины делают
проволочный каркас, охватывающий всю зубную дугу и
альвеолярный гребень с вестибулярной и язычной
стороны. Если отдельные зубы отсутствуют, то
проволоку пропускают через промежутки так, чтобы
концы ее перекрещивались.

Чтобы шина не оседала под действием жевательного
давления, а также для скрепления шины через межзубные
промежутки на жевательной поверхности зубов
перекидывают куски проволоки и припаивают их с
вестибулярной и язычной стороны каркаса. Концы этих
проволок не срезают, а оставляют удлиненными (не менее
чем по два с каждой стороны) для того, -чтобы во время
гипсовки они вошли в гипс и закрепили положение каркаса.
Каркас изготовляется из стальной или ней-зильберной
проволоки толщиной в 0,5—1 мм.

Когда каркас готов, из воска моделируют шину так, чтобы каркас
находился в толще воска. Шина должна плотно охватывать боковые
поверхности зубов и прилегающую к ним часть альвеолярного
гребня, оставляя жевательные поверхности открытыми. При этом
условии шина не будет препятствовать смыканию зубов. Процесс
гипсовки, формовки или каучукования и обработки шины не
отличается от описанного при изготовлении съемных зубных
протезов. Для фиксации отломков на беззубой нижней челюсти
применяют аппарат, представляющий собой две базисные пластинки
(для верхней и нижней челюсти) с окклюзионными валиками,
наглухо соединенными вместе (шина Порта). В области
фронтальных зубов в шине имеется отверстие для приема пищи. Вся
шина в целом укрепляется посредством подбородочной пращи к
головной шапочке.

11. Шина Порта

Применяют шину Порта в случае
перелома беззубой нижней челюсти
без смещения отломкев и отсутствия у
больного съемных зубных протезов и
зубов на верхней челюсти.

Шина представляет собой две базисные пластинки на
каждую челюсть, жестко соединенные между собой в
положении центральной окклюзии. В переднем
отделе шины создают отверстие для приема пищи.
Шину Порта используют в качестве
иммобилизующего аппарата только в сочетании с
ношением подбородочной пращевидной повязкой

Съемные лабораторные шины. Шина Вебера.

Из съемных лабораторных шин мы остановимся только на шинах Вебера, Гуннинга, Порта, А. А. Лимберга и М. М. Ванкевич.

Шина Вебера применяется в тех случаях, когда на отломках имеется достаточное количество зубов с высокими коронками на обоих отломках. Она изготовляется из пластмассы и охватывает альвеолярный отросток и естественные зубы с щечной и язычной сторон, благодаря прорезям в пластике, а жевательные и режущие края зубов остаются свободными.

Эта шина часто употребляется при иммобилизации отломков для долечивания переломов в особенности при замедленной консолидации их. Она обычно снабжена наклонной плоскостью для предохранения отломка от смещения. Нужно помнить, что эту шину следует применять только после репозиции отломков для окончания лечения.

Пользование шиной Вебера до вправления тугоподвижных и неправильно сросшихся отломков не дает положительных результатов. Если она изготовляется в то время, когда отломки еще не репонированы, то снимают общий оттиск со всей челюсти, затем отливают гипсовую модель, разрезают ее на части соответственно количеству отломков челюсти. Эти части устанавливают таким образом, чтобы расположенные на них зубы находились в правильной окклюзии с верхним зубным рядом, а потом эти части нижней модели склеивают и по ней изготовляют шину, которую накладывают на челюсть после репозиции отломков.

При свежих переломах и кровавой репозиции тугоподвижных отломков шина Вебера может быть изготовлена следующим образом. По частичным оттискам с каждого отломка изготовляют отдельные каркасы (базисы ) и припасовывают их на каждый отломок во рту. Наложив каркасы на подвижные отломки, их устанавливают в центральную окклюзию и при сомкнутых челюстях накладывают гипсовый блок (мантель) с вестибулярной стороны, заполняя гипсом промежутки (не покрытые каркасами) и стыки между каркасами. После извлечения изо рта каркасов и гипсового блока по ним отливают модель. На прлученной модели заканчивают изготовление шины.

При необходимости можно пользоваться окклюдатором для постановки в шине искусственных зубов. Кровавое вмешательство следует производить после того, как изготовлены и припасованы отдельные каркасы. Такую шину, изготовленную по отломкам, установленным во рту, легко наложить на челюсть. При наложении гипсового блока часто приходится пользоваться помощниками для удерживания отломков в правильном положении при помощи длинных проволочных лигатур. Лигатурами охватывают по одному зубу на каждом отломке и через просверленные в каркасах отверстия выводят их на поверхность каркасов с вестибулярной стороны.

Шины Гуннинга—Порта и А. А. Лимберга применяются при переломах беззубых челюстей. Гуннинг предложил съемную шину следующей конструкции. Для верхней и нижней челюстей изготовляют две каучуковые пластинки, соединенные вместе и имеющие отверстие в области фронтальных зубов для питания больного и для очищения рта от пищевых остатков. Порт предложил такую же шину, но отливал ее из химически чистого олова с тем, чтобы ее можно было стерилизовать. Эта шина не нашла широкого применения, так как она прилегает к слизистой оболочке на широкой поверхности и поэтому плохо переносится больными. В клинике, руководимой А., А. Лимбергом, часто применяют для закрепления отломков беззубых челюстей целлулоидную шину.

Для обеих челюстей изготовляются целлулоидные пластинки в виде двух желобов, соединенных друг с другом тремя балками высотой 2 см. Эти пластинки меньшего размера, чем каучуковые пластинки шины Порта, и поэтому им отдают предпочтение перед последними. При наличии у больного полных протезов можно для фиксации отломков челюсти использовать эти протезы, сточив предварительно передние зубы с целью образования отверстия для кормления больного. А. А. Лимберг предложил еще одну шину для фиксации отломков при переломах беззубых челюстей. Шины А. А. Лимберга применяются только в сочетании с пращевидной повязкой. Для фиксации беззубых отломков нижней челюсти можно применять шину М. М. Ванкевич. Шина состоит из верхнего базиса, укрепляющегося на верхней челюсти. При беззубой верхней челюсти шина представляет базис протеза, фиксирующийся на верхней челюсти благодаря адгезивности и функциональной присасываемости. При наличии зубов базис изготовляется в виде шины Вебера.

К этому базису приваривают вертикальные отростки, которые опускаются книзу, касаются наружными поверхностями язычных поверхностей отломков нижней челюсти и, таким образом, удерживают отломки в правильном положении. Шину изготовляют следующим образом. Снимают оттиск с верхней челюсти и изготовляют шину Вебера для верхней челюсти, а при отсутствии зубов на верхней челюсти — базис из пластмассы. Затем на верхний базис накладывают два буфера (отростки) из размягченного стенса на обеих сторонах базиса, принимают меры к тому, чтобы больной закрыл рот в положении центральной окклюзии. Благодаря этому наружная поверхность буферов контурируется соответственно поверхностям отломков.

После достаточного формирования и отделки стене заменяют пластмассой. Большое значение имеет отделка готовой шины. На латеральные поверхности вертикальных отростков накладывают тонкий слой расплавленного парафина, и в тех участках, где под давлением отломков получаются просветы пластмассы, стачивают пластмассу и полируют ее. Следует указать, что крепление шины на верхней челюсти не должно быть прочным. Напротив, шина должна свободно опускаться. Длина вертикальной плоскости должна только способствовать удержанию отломков, но не травмировать ткани дна полости рта и не затруднять выведение шины из полости рта.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

2.2 Шина Вебера.

Шину используют для фиксации отломков нижней челюсти после их сопоставления и для долечивания переломов- челюстей. Она покрывает оставшийся зубной ряд и десну на обоих отломках, оставляя открытыми окклюзионные поверхности и режущие края зубов.

Изготовление. Снимают слепки с поврежденной и противоположной челюстей, получают модели, составляют их в положении центральной окклюзии и гипсуют в окклюдатор. Изготавливают каркас из нержавеющей проволоки диаметром 0,8 мм в форме замкнутой дуги. Проволока должна отстоять от зубов и альвеолярной части (отростка) на 0,7-0,8 мм и удерживаться в этом положении поперечными проволоками, пропущенными в области межзубных контактов. Места их сечения с продольными проволоками спаивают. При использовании шины для лечения переломов верхней челюсти в боковых отделах припаивают трубки овальной формы для введения внеротовых стержней. Затем моделируют шину из воска, гипсуют в кювету прямым способом и заменяют воск пластмассой, после чего обрабатывают его.

2.3 Аппарат а. И. Бетельмана

Состоит из нескольких спаянных между собой коронок (колец), покрывающих зубы на отломках челюсти и зубах антагонистах. На вестибулярной поверхности коронок обеих челюстей припаяны четырехгранные трубки для введения стальной скобы. Аппарат применяют при наличии дефект а нижней челюсти в подбородочной области с 2-3 зубами на каждом отломке .

Изготовление. Снимают слепки с отломков челюсти для изготовления коронок. Припасовывают коронки на зубы, снимают слепки с отломков челюсти и с верхней челюсти. Отливают модели, сопоставляют их в положении центральной окклюзии, гипсуют в окклюдатор. Спаивают коронки между собой и припаивают с вестибулярной поверхности коронок верхней и нижней челюстей горизонтальные трубочки четырехугольной или овальной формы. Изготовляют две П-образные скобы, толщиной 2—3 мм соответственно форме втулок. Накладывают аппарат на челюсть, сопоставляют отломки в правильное положение и закрепляют их путем введения скобы.

2.4 Пластиночная шина а. А. Лимберга

Шину применяют для лечения переломов беззубых челюстей.

Изготовление. Снимают слепки с каждого беззубого отломка нижней челюсти и неповрежденной беззубой верхней челюсти. Изготавливают индивидуальные ложки на каждый отломок нижней челюсти и верхнюю челюсть. Припасовывают индивидуальные ложки, укрепляют на них твердые окклюзионные валики из стенса, определяют и фиксируют центральное соотношение с помощью подбородочной «пращи». В этом состоянии скрепляют индивидуальные ложки нижней челюсти быстротвердеющей пластмассой, удаляют из полости рта. Гипсуют в окклюдатор, удаляют стенсовые валики и заменяют их столбиками из быстротвердеющей пластмассы. Накладывают на челюсти шины и подбородочную «пращу».

2.5 Паяная шина на кольцах по А. А. Лимбергу.

Шину применяют для лечения одинарных линейных переломов челюстей при наличии не менее трех опорных зубов на каждом отломке. Изготовление. По слепкам изготавливают коронки (кольца) на опорные зубы, проверяют в полости рта, снимают слепки с отломков, на зубах которых находятся коронки, и слепок с противоположной челюсти. В лаборатории отлива ют модели, отломки с коронками устанавливают в правильное соотношение с зубами антагонистами и гипсуют в окклюдатор. Вестибулярно и орально к коронкам припаивают проволоки; если шина будет использована для межчелюстного вытяжения, то к проволоке припаивают зацепные крючки, изогнутые по направлению к десне. Паяную шину на нижней челюсти можно дополнить наклонной плоскостью в виде пластинки из нержавеющей стали на вестибулярной стороне неповрежденной половины челюсти. После отделки, шлифовки и полировки шину укрепляют на опорных зубах цементом.

Шины лабораторного изготовления.

Большая поверхность контакта кольцевых шин с зубами обеспечивает хорошую стабильность шины. Кроме того, не покрытая шиной жевательная поверхность зубов дает возможность контролировать соотношение зубных рядов в прикусе. Из-за того, что изготовление качественных кольцевых шин весьма трудоемко, в последнее время, в лечебных учреждениях их используют для фиксации челюстей при комплексном хирургическо-ортопедическом лечении тяжелых форм аномалий прикуса (прогении, открытого прикуса). Для лечения больных с травматическими повреждениями челюстей кольцевые шины применяются реже. Различают стандартные и индивидуальные кольцевые шины. К стандартным относятся аппараты или дуги Шредера и Энгля. Индивидуально изготовленные шины состоят из колец и дуг, припаянных к кольцам. К дугам при необходимости припаивают ответвления или крючки для межчелюстного скрепления. Кольца бывают паяные или штампованные. Кольцевая шина- конструкция временная, поэтому шлифовка зубов, даже в области контактных пунктов, недопустима. При тесных межзубных контактах, сепарацию зубов проводят консервативными методами (резиновыми полосками или лигатурной проволокой).

Паяная стержневая (балочная) шина Лимберга.

Показания к применению: лечение переломов челюстей с низкими клиническими коронками зубов, недостаточным их количеством, и при подвижности зубов. При необходимости коронки в этой шине заменяют кольцами или превращают в кольца коронки, спиливая их жевательную поверхность. Когда необходимо межчелюстное вытяжение, то к стержням припаивают проволочные отростки-крючки - стержни длиной 3-4 мм, а шину на нижнюю челюсть изготавливают из двух частей соответственно отломкам. После того, как отломки будут репонированы, с нижней челюсти получают оттиск, на полученной модели спаивают обе части шины, делая ее одночелюстной. Иногда к щечной поверхности коронок (колец) дополнительно припаивают прямоугольной или овальной формы гильзы-трубки для внеротовых рычагов.

Показания к применению: используют при переломах нижней челюсти без смещения отломков или незначительной их репозиции в пределах зубного ряда, когда зубы на отломках размещены параллельно (без наклона). При наличии наклона зубов используют разборные цельнолитые шины. Эти шины съемные, поэтому возможна их дополнительная фиксация цементом, специальным клеем.

Многозвеньевая цельнолитая шина с лицевыми дугами. Фиксируется к ортопедической шапочке при помощи повязок (резиновых тяг).

Показания к применению: лечение переломов верхней челюсти с достаточным количеством устойчивых зубов на отломках.

Различают пластмассовыеи металлические капповые шины, последние делятся на штампованные и литые.

Пластмассовые капповые шины лабораторного изготовления.

Изготавливаются из пластмассы горячего отверждения. Отличаются высокими эстетическими качествами. Однако из-за эластичности и хрупкости пластмассы их не используют для фиксации челюстей при полных переломах.

Показания к применению: вывихи зубов, переломы альвеолярного отростка, лечение переломов нижней челюсти у детей до 3-х лет. На тот случай, если возникнет потребность в депульпации зуба, в каппе до фиксации создают отверстие с учетом лучшего доступа к пульповой камере. Фиксация каппы на зубах цементом или быстро твердеющей пластмассой. Каппу надевают потерпевшему на 4-6 недель вместе с подбородочной пращей.

Металлические капповые шины.

Показания к применению: фиксация фрагментов челюсти при операциях костной пластики, переломы нижней челюсти в пределах зубного ряда для одночелюстной фиксации. Шинирование металлическими каппами возможно только у больных, не страдающих заболеваниями пародонта, с полными зубными рядами или с наличием небольших дефектов. Целесообразно их применение при переломах челюстей у больных, имеющих общие заболевания (туберкулез), когда необходимо усиленное питание.

Шины Курляндского В.Ю.для внутриротовой иммобилизации при переломах нижней челюсти (фиксация: а) квадратными, б) круглыми трубками).

Каждый аппарат состоит из капп, к которым, с вестибулярной стороны, припаивают рычаги с замком: каждый рычаг припаивается таким образом, чтобы середина замка совпадала с серединой нижней челюсти. При раскрывании замка получится, что к каждой каппе, накладываемой на зубы каждого фрагмента, будет припаяна разной длины металлическая пластинка, уравнивающая длину плеч обоих отломков. Таким образом, аппаратом удается и репонировать и иммобилизировать отломки.

Металлические штампованные каппы.

Показания к применению: используют при необходимости жесткой фиксации отломков на длительный период (при множественных переломах, переломах нижней челюсти с образованием дефекта). Каппа может быть отштампована из отдельных звеньев на 3-5 зубов с последующим паянием звеньев в одну каппу. Для увеличения жесткости, к каппе с одной стороны, чаще с оральной, припаивают проволочную дугу.

Зубонадесневые шины.

Зубонадесневая шина Вебера.

Автор изготавливал шину из каучука, в настоящее время ее изготавливают из акриловых пластмасс, горячего отверждения - в лабораторных условиях, и холодного отверждения - в клинике. В последнем случае слизистую оболочку альвеолярного отростка смазывают вазелином, чтобы избежать химического ожога мономером. Используют при полном зубном ряде или частичной потере зубов. При наличии дефекта зубного ряда на шину можно приварить искусственные зубы, тем самым, восстанавливая его непрерывность. Тогда шина Вебера не только фиксирует отломки, но и исполняет роль замещающего протеза, а также предотвращает расшатывание зубов. К ее недостаткам относится то, что она не удерживает фрагменты от вертикального смещения, трудоемкое наложение и возникающая со временем подвижность. Поэтому в последнее время отказались от ее применения.

Показания к применению:

1) перелом (трещина) без смещения отломков челюстей;

2) при переломах с незначительным смещением отломков, если после репозиции они не возвращаются в прежнее положение;

3) при долечивании переломов, после снятия двучелюстного аппарата, когда произошла консолидация отломков, но костная мозоль еще не надежна;

4) при недостаточном для фиксации назубных шин количестве зубов;

5) при подвижности оставшихся на отломках зубах.

6) при использовании метода окружающего шва при переломах нижней челюсти, к шине Вебера фиксируют отломки капроновыми или проволочными лигатурами.

Зубонадесневая шина Вебера с наклонной плоскостью.

Показания к применению:

1) применяют для иммобилизации и предупреждения бокового смещения отломков при переломах нижней челюсти за пределами зубного ряда, переломе ветви или суставного отростка за счет упора наклонной плоскости в вестибулярную поверхность зубов-антагонистов верхней челюсти;

2) кроме того, шину Вебера используют при значительных дефектах нижней челюсти в результате травматического остеомиелита, огнестрельного ранения или после операций резекции нижней челюсти по поводу опухоли.

Шина накладывается на срок 2-3 мес. Наложение шины может привести к ликвидации выраженного бокового смещения нижней челюсти после снятия шины.

Зубонадесневая шина Вебера с внеротовыми стержнями.

Показания: лечение переломов верхней челюсти со смещением обломков книзу при неповрежденной нижней челюсти.

Зубонадесневая шина М.М. Ванкевич.

Показания к применению: 1) при лечении переломов нижней челюсти со значительными дефектами в переднем участке, для предупреждения смещения отломков вперед, вверх и внутрь, за счет упора наклонных плоскостей в передние края ветвей или в альвеолярную часть боковых отделов тела; 2) при лечении переломов нижней челюсти с беззубыми альвеолярными отростками или с отсутствием большого количества зубов. 3) при костной пластике нижней челюсти для удержания костных трансплантатов.

Шина М.М.Ванкевич также может применяться при ортопедическом лечении переломов беззубой нижней челюсти для репонирования отломков, сместившихся в трансверзальном направлении. С этой целью вертикальные отростки аппарата корригируют при помощи пластмассы холодного отверждения или при помощи стенса, с последующим замещением его на пластмассу. Сформированные таким образом валики давят на отломки и постепенно разводят их кнаружи. К недостаткам шины М.М. Ванкевич относится ее громоздкость и невозможность использования при ограничении открывания рта.

Шина М.М.Ванкевич в модификации А.И.Степанова

В данном аппарате верхнечелюстной базис замещен металлической дугой, как у бюгельного протеза, что делает аппарат легче и удобнее, ускоряет адаптацию, повышает гигиеничность, не изменяет вкусоощущение.

Показания к применению: те же, что и для шины М.М.Ванкевич. Оба аппарата используются в сочетании с подбородочной пращей.

Надесневые шины.

Показания к применению: применяется при переломах беззубой нижней челюсти без смещения отломков, отсутствия у больного съемных зубных протезов и зубов на верхней челюсти. Необходимое условие – беспрепятственное открывание рта.

Шина Гуннинга (разъемная)

Показания к применению : применяется при переломах челюстей в случае полной адентии или при наличии 1-2 зубов, когда имеет место ограниченное открывание рта (посттравматическая контрактура, заболевание ВНЧС, при наложенных швах в области губ или щек).

Обе шины используют в качестве иммобилизирующего аппарата только в сочетании с ношением подбородочной пращевидной повязки. Шины имеют переднем отделе отверстие для кормления.

Показания к применению: лечение переломов нижней челюсти при полной адентии и затрудненном открывании рта.

Шина Лимберга в модификации кружковцев кафедры ортопедической стоматологии ХГМУ: в качестве замков используются заготовки (гильзы) для металлических штампованных коронок.

Показания к применению: для лечения переломов беззубых челюстей. Изготавливается из проволоки, путем изгибания горизонтальных петель, располагаемых поперек беззубых альвеолярных отростков. Петли эти, надетые на обе стороны челюсти, соединяют дугой и располагают на обеих сторонах. Аппарат держится в силу упругости проволоки. Он не дает отломкам смещаться и не лишает возможности больного свободно открывать рот. Недостатком таких шин является вдавливание их в слизистую оболочку альвеолярного отростка и образование пролежней. Для предохранения слизистой оболочки от травмы Н.И. Михельсон рекомендует подкладывать под проволоку черную гуттаперчу, которая позволяет больному без вреда для него пользования аппаратами в течение 12-14 дней.

На кафедре ортопедической стоматологии ХГМУ предложено для изготовления съемных надесневых шин на этапе получения оттисков использовать альгинатный оттискной материал Стомальгин-04 с улучшенными клинико-технологическими свойствами.

Читайте также:
