Синдром преждевременного возбуждения – это ускорение проведения нервного возбуждения в желудочки из предсердий по аномальным дополнительным путям. Проявляется характерными изменениями на ЭКГ-ленте и пароксизмальной тахиаритмией.

Патология является результатом врожденных нарушений в проводящей системе сердца. Синдром WPW (синдром Вольфа-Паркинсона-Уайта) встречается приблизительно у 2% населения, синдром LGL (синдром Лауна-Ганонга-Левина) в среднем у 0,6% взрослого населения. Примерно у 30% людей с тахиаритмией наблюдается наличие дополнительных проводящих путей. Патология может наблюдаться в любом возрасте.

Причины возникновения

Отягощенная наследственность – наличие аномальных дополнительных волокон в проводящей системе обусловлено неправильной перестройкой сердца в период внутриутробного развития. Среди родственников частота аномалии выше в 6-9 раз.
Ревматизм.
Врожденный порок сердца и другие аномалии (смещение и деформация клапанов).
Нейроциркуляторная дистония.
Гипертрофическая кардиомиопатия.
Гипертиреоз.
Ишемическая болезнь сердца.

Признаки появления синдрома

Пароксизмальная наджелудочковая тахикардия, с возрастом перерастающая в мерцательную аритмию.
Укорочение интервала между предсердным и желудочковыми комплексами.
Появление перед желудочковым комплексом дополнительной волны возбуждения дельта.
Увеличение продолжительности и деформация желудочкового комплекса.
Дискордантное смещение сегмента ST к желудочковому комплексу и изменение полярности Т.
Укорочение интервала между предсердным и желудочковыми комплексами.
Желудочковый комплекс не изменен, волна дельта отсутствует.
Как осложнение развитие фибрилляции и трепетания предсердий с угрозой перехода в фибрилляцию желудочков.

Виды синдрома преждевременного возбуждения

В эту группу аритмий входят синдром Лауна-Ганонга-Левина (синдром LGL, короткого интервала PQ), синдром Вольфа-Паркинсона-Уайта (WPW-синдром).

Соколова С.В., терапевт. Кардиология в ОН КЛИНИК: как снизить риск наступления инфаркта.

Симптоматика и постановка диагноза

Диагноз специалист может установить на основании жалоб, анамнеза, данных осмотра и ЭКГ. Заболевание имеет приступообразное течение и для него характерны следующие симптомы:

ощущение сердцебиения (длительность от нескольких секунд до часов);
нарушения сознания различной степени от оглушения до глубокого обморока в результате нарушения кровоснабжения головного мозга;
головокружение, слабость;
чувство нехватки воздуха;
одышка;
боль в области сердца от незначительного дискомфорта до сильных болей;
снижение артериального давления;
похолодание конечностей, потливость;
внезапная сердечная смерть;
после приступа отмечается полиурия за счет выделения предсердного натрийуретического пептида;

Синдром преждевременного возбуждения не имеет характерных симптомов, кроме связанных с тихиаритмией. У молодых людей симптоматика будет минимальной, даже при высокой частоте сердечных сокращений.

На основании жалоб пациента и осмотра кардиолог ОН КЛИНИК назначает проведение:

общих анализов;
ЭКГ;
Холтеровское мониторирование ЭКГ;
УЗИ-сердца.

Лечение синдрома преждевременного возбуждения в ОН КЛИНИК

Из немедикаментозных методов врач назначает вагусные пробы. Они основаны на стимуляции блуждающего нерва, замедляющего ритм сердца. К вагусным пробам относят массаж каротидного синуса, надавливание на глазные яблоки, натуживание, погружение в холодную воду лица. Эти процедуры необходимо выполнять только после рекомендаций кардиолога.

Лекарственную терапию назначают после обследования. Его можно пройти в отделении кардиологии ОН КЛИНИК – быстро и с максимальным комфортом.

Медикаменты назначаются для каждого пациента с учетом индивидуальных особенностей организма и наличия сопутствующих болезней. В сложных клинических случаях решается вопрос о проведении электрической кардиоверсии.

Специалисты ОН КЛИНИК также информируют пациентов об образе жизни, рассказывают:

как распознать приступ;
как правильно использовать вагусные пробы;
какие препараты принимать и их побочные эффекты;
отказ от занятий определенными видами спорта, тяжелых физических нагрузок.

ОН КЛИНИК предлагает лечение, консультирование и реабилитацию в комфортных для пациентов условиях.

Не стоит ждать, пока приступ пройдет сам – заболевание опасно развитием осложнений.

Возбуждение предсердий и желудочков. Электрокардиограмма

Возбуждение связано с сокращением предсердий и желудочков. Одной из наиболее важных функций потенциала действия является потенциал-зависимое раскрытие Са2+-каналов L-типа. Это приводит к относительно слабому перемещению ионов Са2+ внутрь через мембрану, относящуюся к сарколемме, которое в свою очередь активирует процесс, известный как Са2+-индуцированное высвобождение ионов Са2+. Благодаря этому из внутриклеточных депо (особенно из саркоплазматического ретикулума) высвобождается большое количество Са2+.

В результате уровень внутриклеточного Са2+ возрастает от 100 нмоль в фазу диастолы до 10 мкмоль в фазу систолы. По мере возрастания концентрации цитозольный Са2+ связывается с тропонином С, регулирующим расположение филаментов актина и миозина, изменяя его таким образом, что происходит сокращение миокарда.

После сокращения Са2+ вновь секвестрируется в депо с помощью АТФ-зависимого Са2+-насоса, где готовится к участию в следующем цикле. Кроме того, в фазу диастолы Са2+ выходит из клетки посредством электрогенного Nа+/Са2+-обменника.

Последовательность электромеханических процессов во время одного сердечного цикла выглядит следующим образом:
• генерация импульса в СА-узле;
• деполяризация предсердия;
• сокращение правого предсердия и генерация давления, которое выталкивает кровь через открытый трехстворчатый клапан в правый желудочек;
• сокращение левого предсердия и генерация давления, которое выталкивает кровь через открытый митральный клапан в левый желудочек;
• деполяризация и сокращение левого желудочка несколько опережают сокращение правого желудочка;
• возрастающее давление в правом и левом желудочках открывает клапан легочной артерии и аортальный клапан соответственно, и кровь выталкивается в легочную артерию и аорту.

Электрокардиограмма — запись с поверхности тела электрических изменений, возникающих в результате электрической активности сердца. Электрокардиограмма регистрирует средний электропотенциал тела, возникающий вследствие деполяризации и реполяризации в миоцитах сердца. ЭКГ снимают с поверхности тела, используя контактные электроды.

Нормальная ЭКГ отражает последовательность следующих процессов:
• зубец Р возникает в результате деполяризации предсердий;
• интервал PR — от начала зубца Р до начала комплекса QRS. Он соответствует времени, в течение которого волна деполяризации проходит через АВ-узел;
• комплекс QRS возникает в результате желудочковой деполяризации; реполяризация предсердий скрыта под этим большим комплексом;

• зубец Т отражает реполяризацию желудочков;
• сегмент ST — это интервал между комплексом QRS и зубцом Т. Положение выше или ниже базовой линии характерным образом изменяется во время ишемической болезни сердца (так называемое повышение или снижение сегмента ST);
• интервал QT показывает время от начала комплекса QRS до конца зубца Т и соответствует времени, необходимому для прохождения волны деполяризации и реполяризации через желудочки.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Электрокардиография

Стандартная электрокардиограмма представляет собой 12-векторное отображение электрической активности сердца как отражение разницы электрических потенциалов между положительными и отрицательными электродами, помещенными на конечности и грудную клетку. Шесть из данных отведений вертикальные (получаемые от фронтально расположенных электродов I, II и III и электродов, расположенных на конечностях – aVR, aVL, aVF) и 6 – горизонтальные (расположенные в прекардиальной области – V1, V2, V3, V4, V5, и V6). ЭКГ в 12 отведениях может быть решающим методом исследования для установления большого количества кардиологических диагнозов (см. таблицу Интерпретация изменений ЭКГ Интерпретация изменений ЭКГ ), включая

Гипертрофия желудочков (см. таблицу Критерии ЭКГ-диагностики гипертрофии левого желудочка Критерии ЭКГ-диагностики гипертрофии левого желудочка )

Для получения дополнительной информации по интерпретации ЭКГ, см. Обзор аритмий (Overview of Arrhythmias) Диагностика Здоровое сердце бьется регулярным, скоординированным образом благодаря тому, что электрические импульсы в сердце генерируются и распространяются миоцитами с уникальными электрическими свойствами. Прочитайте дополнительные сведения

Стандартные компоненты электрокардиографического комплекса

Общепринято деление кривой ЭКГ на зубец Р, интервал PR, комплекс QRS, интервал QТ, сегмент ST, зубец Т и зубец U (см. рисунок Волны ЭКГ Электрокардиографические (ЭКГ) волны ).

Электрокардиографические (ЭКГ) волны

Зубец Р = отражает деполяризацию предсердий. Интервал PR = временной интервал от начала деполяризации предсердий до начала деполяризации желудочков. Комплекс QRS = деполяризация желудочков, состоит из зубцов Q, R и S. Интервал Q-T = время между началом деполяризации желудочков и окончанием их реполяризации. Интервал R-R = временной интервал между двумя комплексами. Зубец Т = реполяризация желудочков. Сегмент ST + зубец T (ST-T) = реполяризация желудочков. Зубец U = вероятно, постдеполяризация (расслабление) желудочков.

Зубец Р

P-волна тражает деполяризацию предсердий. В большинстве отведений, за исключением aVR, он положительный. В отведениях II и V1 он может быть двухфазным; начальный сегмент зубца отражает возбуждение правого предсердия, конечный сегмент – левого предсердия.

Увеличение амплитуды любого из сегментов возникает при увеличении предсердий. Увеличение правого предсердия обуславливает появление зубца Р > 2 мм в отведениях ІІ, ІІІ и усиленном отведении от левой ноги (Р pulmonale); увеличение левого предсердия приводит к появлению широкого зубца P с двойным пиком в отведении ІІ (P mitrale). В норме ось зубца находится между 0 и 75 ° .

Интервал PR

Представляет собой промежуток от начала деполяризации предсердий до начала деполяризации желудочков. В норме он составляет 0,10–0,2 секунды; удлинение данного интервала свидетельствует об атриовентрикулярной блокаде I степени.

Комплекс QRS

Отражает деполяризацию желудочков.

Зубец Q представляет собой первый направленный вниз зубец комплекса. В норме зубец Q длится < 0,05 секунд во всех отведениях, за исключением V1–V3, в которых любой зубец Q считается патологическим и указывает на перенесенный или острый инфаркт.

Зубец R – первый направленный вверх компонент комплекса. Критерии его нормальной высоты и размера относительны, однако увеличение высоты зубцов R – признак гипертрофии желудочков. Второй положительный компонент комплекса QRS – зубец, обозначаемый R’.

Зубец S – 2-ой отрицательный компонент комплекса в том случае, если присутствует зубец, и 1-й, если его нет.

Комплекс может быть представлен изолированно зубцом, сегментами QS (без R), QR (без S), RS (без Q), а также комплексом RSR’ в зависимости от отведения, вектора сердца и наличия заболеваний органа.

В норме интервал QRS составляет 0,07–0,10 секунды. Продолжительность комплекса 0,10 – 0,11 секунды расценивают как неполную блокаду ножки пучка Гиса или неспецифическое замедление внутрижелудочкового проведения, в зависимости от изменений формы комплекса QRS. Длительность интервала ≥ 0,12 секунды указывает на полную блокаду ножки пучка Гиса или на замедление внутрижелудочковой проводимости.

В норме ось QRS находится между 90 и −30 ° . Значение электрической оси сердца от −30 ° до −90 ° рассматривается как отклонение электрической оси сердца влево и наблюдается при блокаде передней ветви левой ножки пучка Гиса (−60 ° ) и нижнем инфаркте миокарда.

Значение электрической оси сердца от 90 ° до 180 ° рассматривается, как отклонение электрической оси сердца вправо; оно наблюдается при любом состоянии, которое ведет к увеличению лёгочного давления и гипертрофии правого желудочка сердца (cor pulmonale, острая тромбоэмболия лёгочной артерии, лёгочная гипертензия), и иногда возникает при блокаде правой или задней ветви левой ножки пучка Гиса.

Интервал QT

Временной промежуток между началом деполяризации желудочков и окончанием их реполяризации. Интервал QT должен рассчитываться с учетом сердечного ритма при помощи формулы:

где QTc должное значение интервала QT, а R-R – временной интервал между двумя комплексами QRS. Все интервалы записываются в секундах. Удлинение интервала QTc имеет тесную связь с развитием тахикардии типа "пируэт" Синдром удлинённого интервала QT и двунаправленная желудочковая тахикардия Пируэтная тахикардия – это специфическая форма полиморфной ЖТ у пациентов с синдромом удлиненного интервала QT. Она характеризуется быстрыми нерегулярными QRS-комплексами, которые выглядят как. Прочитайте дополнительные сведения . Определить интервал QTc часто бывает непросто из-за того, что окончание зубца Т часто нечетко определено или за ним следует волна U. Существуют многочисленные препараты, приводящие к удлинению интервала QT (см. CredibleMeds).

Сегмент ST

Сегмент ST отражает окончание деполяризации миокарда желудочков. В норме он располагается горизонтально на изолинии аналогично интервалу P-R (или Т-Р) либо немного смещен с изолинии.

Подъем сегмента ST может быть вызван:

Гипертрофией левого желудочка

Ишемией и инфарктом миокарда

Аневризмой левого желудочка

Тромбоэмболией легочной артерии

Депрессия сегмента ST может быть вызвана:

Реципрокными изменениями при остром инфаркте миокарда

Зубец T

Отражает реполяризацию желудочков. В норме он имеет ту же направленность, что и комплекс QRS (конкордантен), обратная направленность (дискордантность) может свидетельствовать о текущем или перенесенном ИМ. Зубец Т обычно имеет сглаженную, закругленную форму, однако в условиях гипокалиемии и гипомагниемии он может иметь низкую амплитуду, а при гиперкалиемии и гипокальциемии заостренную форму.

Зубец U

Зубец U обычно появляется у больных с гипокалиемией, гипомагниемией или ишемией. Зубец U часто присутствует у здоровых людей.

Специальные электрокардиографические тесты

Стандартная ЭКГ в 12 отведениях отражает только отдельный короткий период сердечной активности, в то время как усовершенствованные методики позволяют получить дополнительную информацию.

Дополнительные грудные отведения

Дополнительные прекардиальные отведения используются для диагностики

Инфаркт правого желудочка

Инфаркт задней стенки

Электроды для правых грудных отведений накладывают на правую сторону грудной стенки зеркально стандартным левым грудным электродам. Их обозначают как V1R–V6R; иногда применяют только V4R, как наиболее чувствительное отведение для диагностики инфаркта миокарда правого желудочка.

Электроды для дополнительных однополюсных отведений могут размещаться в 5-ом межрёберном пространстве, V7 – возле заднеподмышечной линии, V8 – возле среднелопаточной линии и V9 – у левого края позвоночника. Эти отведения используют редко, но они могут быть особенно полезны для диагностики истинно заднего инфаркта миокарда.

Пищеводное отведение

Пищеводный электрод расположен значительно ближе к предсердию, чем наружные электроды. Его применяют, когда при стандартной ЭКГ зубец Р регистрируется неопределенно, а также если необходимо уточнение электрической активности предсердий при тахикардии с широким желудочковым комплексом (необходимость верификации ее предсердного или желудочкового варианта), либо при подозрении на атриовентрикулярную диссоциацию. Пищеводное отведение также можно использовать для интраоперационного мониторирования ишемии миокарда или выявления активности предсердий при кардио-плегии. Пациент проглатывает электрод, который затем присоединяют к обычному электрокардиографу, чаще всего к порту II отведения.

Анализ усредненной записи

Усреднение сигнала комплексов QRS образует цифровую структуру нескольких сотен сердечных циклов, позволяющую выявить высокочастотные, низкоамплитудные потенциалы и микротоки в терминальной части QRS-комплекса. Данные находки позволяют обнаружить зоны замедления проведения через аномальный мио-кард и, как следствие, выявить высокий риск развития желудочковой тахикардии с участием синдрома риентри.

Сигнал-усреднённая ЭКГ – всё ещё остается в основном экспериментальной техникой, однако иногда используется для оценки риска внезапной сердечной смерти (например, у пациентов с известным значимым заболеванием сердца). Данная техника кажется наиболее полезной для выявления пациентов с низким риском внезапной смерти. Не было обнаружено ценности этой методики для обнаружения пациентов с высоким риском внезапной сердечной смерти.

Усреднение сигнала также исследуется как метод диагностики при различных других заболеваниях сердца: от постинфарктного состояния и кардиомиопатий до синдрома Бругада и желудочковых аневризм, а также для оценки эффективности хирургической коррекции аритмий. Данная методика может быть полезной для оценки проаритмогенных эффектов антиаритмических препаратов и выявления отторжения сердечных трансплантатов.

Обнаружение изолированных изменений зубца помогает выявить пациентов с риском развития мерцательной аритмии.

Продолжительное мониторирование сегмента ST

Продолжительное мониторирование сегмента ST используют для выявления ишемии и тяжелых аритмий. Мониторирование может быть автоматизировано (существуют специальные электронные мониторы) или выполняться при клиническом анализе серии электрокардиограмм. Показания включают мониторирование в отделениях интенсивной терапии у больных с нарастающей стенокардией, состояние после чрескожной интервенции, интраоперационное мониторирование и послеоперационное наблюдение.

Дисперсия интервала QT

Дисперсия интервала QT (разность между самым длинным и самым коротким интервалом при ЭКГ-записи в 12 отведениях) предложена как метод оценки гетерогенности реполяризации миокарда. Увеличенная дисперсия (≥ 100 миллисекунд) свидетельствует об электрической гетерогенности миокарда, обусловленной ишемией или фиброзом, что повышает риск развития аритмий с механизмом риентри и внезапной смерти. Дисперсия может быть предиктором риска смерти, однако определяется редко, поскольку высока распространенность ошибки измерения и часто возможен перекрест значений у пациентов с заболеваниями сердца и здоровых, не существует границ возможной погрешности, а кроме того, существуют другие критерии риска данных состояний.

Вариабельность сердечного ритма

Отражает соотношение между симпатической и парасимпатической (вагусной) стимуляцией сердца. Сниженная вариабельность соответствует снижению влияния блуждающего нерва и повышению симпатического тонуса и является предиктором высокого риска развития аритмий и смерти. Наиболее распространенный метод исследования вариабельности сердечного ритма – расчет стандартного отклонения всех нормальных интервалов R-R при суточном ЭКГ-мониторировании.

Вариабельность сердечного ритма используется в основном в исследованиях. Данные свидетельствуют о том, что они предоставляют полезную информацию о дисфункции левого желудочка после инфаркта миокарда Острый инфаркт миокарда (ИМ) Острое поражение миокарда - это миокардиальный некроз в результате резкой обструкции коронарной артерии. Симптоматика данных состояний включает дискомфорт в грудной клетке, сопровождающийся. Прочитайте дополнительные сведения , и гипертрофической кардиомиопатии Гипертрофическая кардиомиопатия Гипертрофическая кардиомиопатия – врожденное или приобретенное заболевание, характеризующееся выраженной гипертрофией миокарда желудочков с диастолической дисфункцией, но без увеличенной постнагрузки. Прочитайте дополнительные сведения

Холтеровское мониторирование

Холтеровское мониторирование – длительное мониторирование и запись данных ЭКГ в течение 24–48 часов. Метод необходим для выявления преходящих аритмий, а также обнаружения артериальной гипертензии. Холтеровские мониторы портативны, позволяют пациенту сохранить обычный распорядок дня. Кроме того, их можно применять у больных, вынужденных занимать сидячее положение, на госпитальном этапе, в том случае если стационарный монитор невозможно использовать. Пациентов просят отмечать все ощущения и свою активность во время мониторирования, чтобы сопоставить эти данные с показателями на мониторе. Холтеровский монитор самостоятельно не анализирует данные ЭКГ; это выполняет врач после окончания исследования.

Регистратор событий

Использование датчиков событий позволяет проводить непрерывное наблюдение за больным до 30 дней, в течение которых можно выявить редкие нарушения ритма, пропускаемые при 24-часовом холтеровском мониторировании. Регистрирующее устройство может работать непрерывно или активируется самим пациентом в момент появления симптомов. Память прибора позволяет сохранять информацию о событиях за несколько секунд до и после активации. Пациент может передавать данные ЭКГ для расшифровки доктору как по телефону, так и при помощи спутниковой связи; некоторые регистраторы могут автоматически передавать данные о серьёзных событиях. Если у пациента значимые события (например, синкопе) происходят чаще, чем раз в 30 дней, то регистратор событий можно внедрить подкожно (имплантируемый петлевой регистратор). Он активируется при помощи маленького магнита. Срок службы батареи подкожного регистратора составляет несколько лет.

Беспроводной клеящийся кардиомонитор

Новый способ одноканального контроля ритма – небольшое, клеящееся, водостойкое, беспроводное и одноразовое устройство, которое крепится на груди. Один из типов такого устройства записывает сердечный ритм до 2 недель. Другое сходное устройство функционирует как регистратор событий. Для того, чтобы записать сохранённые данные ЭКГ за 45 секунд до и 15 секунд после события, пациент нажимает на кнопку на устройстве тогда, когда ощущает симптомы, потенциально связанные с аритмией (например, ощущение сильного сердцебиения, головокружение). Однако в отличие от регистратора событий, автоматизированный отчет в реальном времени недоступен.

Дополнительная информация

Ниже следуют некоторые англоязычные ресурсы, которые могут быть информативными. Обратите внимание, что The manual не несет ответственности за содержание этих ресурсов.

University of Utah ECG Learning Center: обеспечивает интерактивное учебное руководство по клинической электрокардиографии

CredibleMeds QTDrugs List: предоставляет информацию о препаратах, которые способствуют риску развития желудочковых аритмий, или подозреваются в этом

Возбуждение предсердий и желудочков. Электрокардиограмма

ЭКГ – исследование, которое каждый из нас проходил хотя бы раз в жизни. Расскажем, в чем суть метода и для чего он применяется.

Что такое ЭКГ

ЭКГ, или электрогардиограмма, – это метод исследования электрической активности сердца. С каждым ударом сердца по сердечной мышце проходит электрический импульс, который заставляет сердце сокращаться и запускать ток крови по артериям.

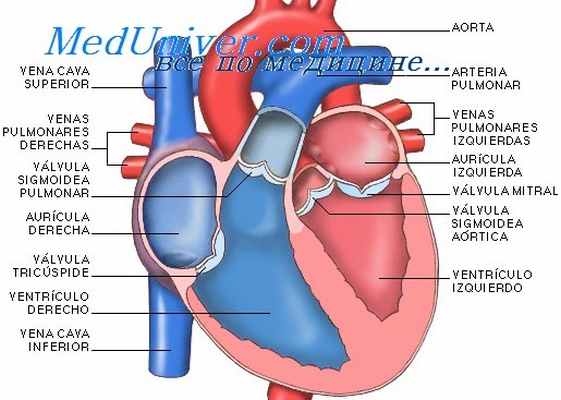

Сердце человека четырехкамерное, оно состоит из правого и левого желудочков и предсердий. В верхней части сердечной мышцы (миокарда) располагается нервный узел – он называется синусовым водителем ритма. Именно в этом синусном нервном узле и возникает электрический импульс, который проходит вниз по сердечной мышце через предсердия, антриовентрикулярный нервный узел и нервный узел под названием пучок Гиса к желудочкам. Желудочки сокращаются и прокачивают кровь дальше. Этап сокращения всех отделов сердца называется систолой. (Это те самые показатели систолического, «верхнего», давления, что мы видим на манометре.)

После этого все отделы сердца на некоторое время расслабляются, и этот этап называется диастолой. (Это показатель диастолического, «нижнего», давления.)

Все эти процессы отображаются на кардиограмме в виде графика – прямых линий и зубцов. Поначалу правое и левое предсердие создают первый электрический импульс, они сокращаются и расслабляются, это – так называемый зубец Р. Затем импульс переходит на правый и левый желудочки – это так называемый зубец QRS, он же желудочковый комплекс (переход импульса от предсердий к желудочкам, возбуждение желудочков и расслабление миокарда), а затем желудочки расслабляются – это отображается зубцом T. После этого цикл повторяется. Периоды неактивности отображаются горизонтальными прямыми линиями.

Существует также зубец U – причины его появления точно неизвестны и при здоровом сердце он на ЭКГ может отсутствовать.

ЭКГ может дать врачу массу информации о работе сердца. На основании измерения временных интервалов между прохождениями импульса по отделам сердца врач может определить, в норме ли находится электрическая активность сердца, или она быстрее или медленнее нормы, или нерегулярна. Кроме того, по скорости электрических импульсов врач может понять, не увеличены ли некоторые отделы сердца и нет ли истощения сердечной мышцы.

Как проводится исследование

Врач присоединит к вашему телу 10 электродов: на груди, руках и ногах. Само исследование безболезненно, безопасно и занимает не более 10 минут. Один из электродов является заземляющим, другие считывают электрические сигналы и отправляют их на компьютер, который создает электрокардиограмму – распечатку электрической активности сердца. Затем специалист делает расшифровку кардиограммы: описание графика, которое дает основания для постановки диагноза.

Обычная кардиограмма снимается в состоянии покоя: нужно лечь на кушетку и не волноваться во время проведения процедуры. Это базовое исследование, которое дает врачу знания о том:

каково физическое состояние сердца;
есть ли повреждения миокарда;
есть ли нарушения сердечного ритма (аритмии);
есть ли нарушения обмена веществ в сердечной мышце;
есть ли нарушения электрической проводимости в сердце.

Другие виды ЭКГ

Помимо обычной ЭКГ (в состоянии покоя) также проводятся:

электрокардиограмма с нагрузкой (обычно на беговой дорожке) – используется для диагностики болезней сердца, например ишемической болезни сердца;
холтеровское мониторирование, при котором электрическая активность сердца измеряется в течение 1-2 суток при помощи портативного монитора.

ЭКГ применяется при любых подозрениях на изменение активности сердца, в частности ее назначают при таких жалобах, как:

сердцебиение
боли в сердце,
одышка, слабость.

Для диспансерного осмотра ЭКГ проводится при беременности, эндокринных и нервных заболеваниях, а также обязательно перед любой операцией.

В качестве ранней профилактики всем людям старше 40 лет рекомендуется проводить ЭКГ раз в год. Это исследование показывает, как работает ваше сердце, и помогает обнаружить проблемы на ранней стадии.

Как подготовиться к ЭКГ

Это обследование не требует специальной подготовки. Важно не волноваться во время иccледования, не делать ЭКГ после еды или физических нагрузок, после приема кофеина или алкоголя. Также не рекомендуется курить перед процедурой. Это может повлиять на результат ЭКГ.

Возбуждение предсердий и желудочков. Электрокардиограмма

ЭКГ — это метод регистрации биоэлектрических потенциалов, генерируемых мышцей сердца.

ЭКГ анализ проводится в следующей последовательности:

1. оценка ритма и проводимости сердца и характеристика их нарушений.

2. дифференциация вариантов электрической активности сердца от его патологической ротации.

3. выделение комплекса дифференциально-диагностических признаков.

4. оценка неспецифических сдвигов.

5. обобщение обнаруженных отклонений от нормы в ЭКГ заключении, в нем указывается, главным образом, непосредственная причина приведшая к развитию изменений на ЭКГ: гипертрофия того или иного отдела сердца, очаговые изменения, нарушения в электролитном балансе, характер и место происхождения аритмии и др.

Только в сопоставлении с клинический симптоматикой и системой лечебных мероприятий, с характером эволюции ЭКГ — сдвигов во времени, в сравнении с ранними ЭКГ, а также с данными других инструментальном- лабораторных методов может быть сформировано клинико — электрокардиологическое заключение.

Помогают правильно оценить ЭКГ дополнительные отведения: правые крайние отведения — для уточнения гипертрофии правого желудочка, отведение V7, V8, V9 позволяют выявить изменение базальных отделов боковой и задней стенки левого желудочка, грудные отведения на 2 ребра выше позволяют выявить изменение высоких отделов передней стенки, а на 2 ребра ниже- истинную картины при эмфиземе легких.

Снятие ЭКГ при необходимости на вдохе и на выдохе позволяют избежать неправильного заключения об очаговых изменениях нижней стенки.

ЭКГ признаки нарушений, когда необходимо обратиться к кардиологу:

1. Нарушения ритма

Синусовая аритмия -колебания R-R более 0,15 с.

Эктопические (гетеротопные) циклы и ритмы, преимущественно не связанные с нарушением автоматизма.

Желудочковая экстрасистолия —обычно полная компенсаторная пауза, QRS расширен, P не связан с комплексом QRS.

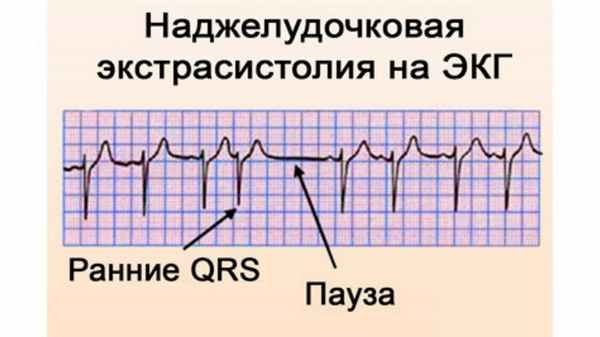

Суправентрикулярная экстрасистолия -обычно неполная компенсаторная пауза, QRS, идентичный предыдущему, P связан с комплексом QRS.

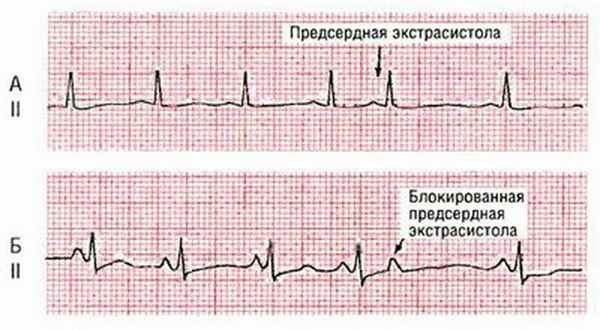

Предсердная экстрасистолия— преждевременное внеочередное появление зубца P и следующего за ним комплекса QRST. Наличие неполной компенсаторной паузы.

Предсердная тахикардия — внезапно начинающийся и внезапно заканчивающийся приступ сердечных сокращений до 140−250уд/мин при сохранении правильного ритма. Наличие перед каждым QRS сниженного, деформированного, двухфазного или отрицательного P.

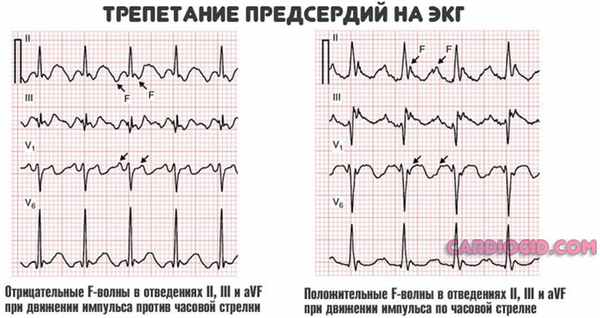

Трепетание предсердий — правильный эктопический предсердный ритм с частотой, превышающий уровень суправентрикулярной пароксизмальной тахикардии — более 220/мин. При трепетании предсердий между волнами Р не видно изолинии, как при предсердной тахикардии.

Мерцание (фибрилляция) предсердий — некоординированное возбуждение отдельных волокон миокарда предсердий. На ЭКГ волны f с числом сокращений от 350 до 700 /мин, интервалы RR разные.

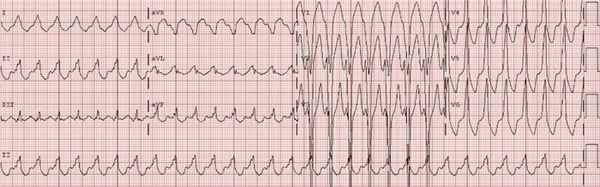

Желудочковая тахикардия — когда при импульсообразовании в системе Гиса — Пуркинье, с ЧСС 160−200/мин, комплексы QRS уширенные до 0,12 с и более, RR одинаковые. Ритм в основном бывает регулярным. Не регулярность иногда отмечается в начале и в конце приступа.

2.Нарушение функции проводимости.

СА блокада-это нарушение проведения электрического импульса от синусового узла к предсердиям.

Чаще возникает неполная СА-блокада (периодические выпадения отдельных сердечных циклов (з.P и комплексов QRST).Увеличение сердечных циклов паузы между двумя соседними зубцами P или R почти в 2 раза по сравнению с обычными интервалами P-P или R-R.

Атриовентрикулярная блокада— нарушение проводимости импульсов возбуждения из предсердий в желудочки, АВ — блокада I степени. более 0,20 за каждым зубцом Р следует связанный с ним комплекс QRS.

АВ-блокада II степени -выпадение QRS после з. P:

с постепенным увеличением PQ -Мобитц 1;
со стабильным PQ-Мобитц 2

АВ-блокада III степени -разобщение деятельности предсердий и желудочков. (постоянный) менее интервала RR (тоже постоянного).

Основными признаками синдрома WPW являются:

1.Укорочение интервала Р-Q®

2.Наличие в составе комплекса QRS дополнительной волны возбуждения — ∆волны

ЭКГ при ишемическом повреждении и некрозе сердечной мышцы.

горизонтальное, косо вниз направленное, корытообразное смещение ST сегмента на 1 мм. и более в одном или в нескольких отведениях протяженностью 0,08 мм /сек и более, продолжительностью 1 мин.
косовосходящее снижение сегмента ST со снижением точки j более чем на 2 мм.
подъем сегмента ST на 1 мм. и более в одном или более отведениях.

Основным ЭКГ признаком некроза сердечной мышцы является патологический зубец Q (при нетрансмуральном некрозе) или комплекс QS (при трансмуральном инфаркте).

Появление этих патологических признаков в грудных отведениях V1-V2 и реже в отведениях I и AVL свидетельствует о некрозе передней стенки левого желудочка.

Появление патологического з. Q или комплекса QS в отведениях III aVFи реже II характерно для инфаркта миокарда, заднедиафрагмальных (нижних) отделов левого желудочка.

Патологический з. Q или комплекс QS в дополнительных грудных отведениях V7- V9 указывает на некроз заднебазальных или заднебоковых отделов левого желудочка.

Таким образом электрокардиография является незаменимым в диагностике нарушений ритма и проводимости, гипертрофий желудочков и пресердий, ишемической болезни сердца, инфаркта миокарда и других заболеваний сердца.

Читайте также:
