Фокусировка ультразвукового аппарата. Глубина ультразвукового исследования

Добавил пользователь Евгений Кузнецов
Обновлено: 14.12.2024

"Цель. Разработка методологических принципов ультразвукового исследования кожи и мягких тканей (УЗИ КиМТ) у дерматологических пациентов.

Материалы и методы: Ультразвуковое исследование кожи и мягких тканей выполнено 105 пациентам с различными дерматологическими заболеваниями. Использовался линейный датчик высокого разрешения с частотой сканирования 12 - 18 МГц. Всем пациентам проведена клиническая и гистологическая (биопсия кожи) верификация диагноза.

Результат. На основании результатов проведённых ультразвуковых исследований (с клинической и гистологической корреляцией) разработаны следующие методологические принципы при проведении УЗИ КиМТ:

1) ультразвуковое исследование необходимо проводить с использованием частоты сканирования не менее 18 МГц;

2) при проведении ультразвукового исследования зона фокусировки устанавливается на минимально возможное расстояние в ближнюю к датчику зону, к поверхности кожи;

3) дополнительно создаётся прослойка ультразвукового геля толщиной не менее 5 мм между датчиком и поверхностью кожи;

4) сканирование производится в зоне пальпаторно и визуально определяемых изменений;

5) дополнительно (для сравнения) проводится сканирование в контрлатеральном участке кожи, симметричном патологическому, либо в неизменённой зоне, непосредственно примыкающей к патологическому участку;

6) увеличение изображения зоны интереса должно быть достаточным и составлять по площади не менее 1/3 общей площади диагностического изображения на экране (при необходимости используются программные способы увеличения изображения);

7) производятся последовательные измерения структурных элементов кожи и мягких тканей (толщины входного эха, дермы и подкожной клетчатки), патологически изменённых зон (полученный результат фиксируется в миллиметрах, с точностью до 0,02 миллиметра);

8) помимо оценки толщины структурных элементов кожи и мягких тканей производится оценка эхогенности и изменения структуры этих элементов, в том числе в сравнении с неизменёнными участками;

9) проводится допплеровское исследование в режиме цветового и энергетического допплеровского картирования, импульсной допплерографии с использованием аппаратных настроек для регистрации медленных скоростных потоков

10) при оценке выявленных очаговых изменений или объёмных образований измерения производятся в трёх взаимно-перпендикулярных плоскостях;

11) при оценке выявленных очаговых изменений или объёмных образований дополнительно оценивается глубина распространения в дерму и подкожную клетчатку;

12) при необходимости ультразвуковое исследование проводиться в динамике после проведённой терапии и/или при диспансерном наблюдении.

ВЫВОДЫ: Необходимыми условиями для проведения УЗИ КиМТ являются наличие соответствующего диагностического оборудования (датчика, с частотой сканирования не менее 18 МГц) и соблюдение вышеуказанной методологии ультразвукового исследования. Результаты УЗИ КиМТ (в комплексе с данными клинического и гистологического исследований) способствуют верификации диагноза, уточнению прогноза заболевания, объективному контролю и оценке эффективности лечения, что, в конечном итоге, повышает качество лечебно-диагностического процесса."

Ультразвук и медицина

Доступная эффективность. Универсальный ультразвуковой сканер, компактный дизайн и инновационные возможности.

Основные принципы метода и физические характеристики

Ультразвук - высокочастотные колебания, лежащие в диапазоне выше полосы частот, воспринимаемых человеческим ухом (более 20 000 Гц). Излученные в тело пациента, ультразвуковые колебания отражаются от исследуемых тканей, крови, а также поверхностей, таких как границы между органами, и, возвращаясь в ультразвуковой сканер, обрабатываются и измеряются после их предварительной задержки для получения фокусированного изображения. Результирующие данные поступают на экран монитора, позволяя производить оценку состояния внутренних органов. Даже несмотря на то, что ультразвук не может эффективно проникать через такие среды как воздух или другие газы, а также кости, он находит широкое применение при исследовании мягких тканей. Использование ультразвуковых гелей и других жидкостей одновременно с улучшением характеристик датчиков, увеличивает области применения ультразвуковых сканеров для различных медицинских обследований.

Скорость ультразвуковых волн в мягких тканях тела человека в среднем составляет 1,540 м/сек и практически не зависит от частоты. Датчик является одним из основных компонентов диагностических систем, который конвертирует электрические сигналы в ультразвуковые колебания и производит электрические сигналы, получая отраженное эхо от внутренних тканей пациента. Идеальный датчик должен быть эффективен как излучатель и чувствителен как приемник, иметь хорошие характеристики излучаемых им импульсов со строго определенными показателями, а также принимать широкий диапазон частот, отраженных от исследуемых тканей.

В электронных датчиках ультразвуковые колебания возбуждаются благодаря подаче высоковольтных импульсов на пьезо-кристалы, из которых состоит датчик (пьезоэлектрический эффект был открыт Пьером и Марией Кьюри в 1880 году). Количество раз, сколько кристалл вибрирует за секунду, определяет частоту датчика. С увеличением частоты уменьшается длина волны генерируемых колебаний, что отражается на улучшении разрешения, однако, поглощение ультразвуковых колебаний тканями тела пропорционально возрастанию частоты, что влечет за собой уменьшение глубины проникновения. Поэтому датчики с высокой частотой колебаний обеспечивают лучшее разрешение изображения при исследовании не глубоко расположенных тканей, так же как низкочастотные датчики позволяют обследовать более глубоко расположенные органы, уступая высокочастотным качеством изображения. Это разногласие является основным определяющим фактором при использовании датчиков.

В ежедневной клинической практике применяются различные конструкции датчиков, представляющие собой диски с одним элементом, а также объединяющие несколько элементов, расположенных по окружности или вдоль длины датчика, производящие различные форматы изображения, которые необходимы или предпочтительны при проведении диагностики различных органов.

Фокусировка луча при УЗИ: что нужно о ней знать?

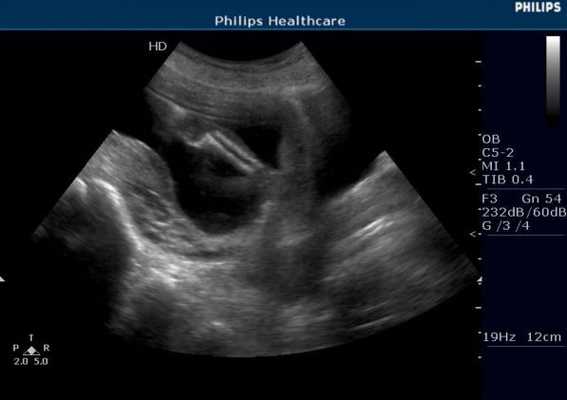

Фокусировка ультразвукового луча

Визуализация при УЗИ-диагностике достигается, когда ультразвуковой луч направлен и сосредоточен точно на исследуемых тканях, которые, в свою очередь, отражают данный сигнал. Чем лучше сфокусирован луч, тем более высокое разрешение и распознавание мелких элементов получит диагност. Добиться этого помогает вогнутый передатчик, который обладает способностью формировать сужающийся поток за счет эффекта отзеркаливания от вогнутых поверхностей.

Фокусировка может быть двух типов:

механическая — позволяет сосредоточиться на конкретном участке и не может быть смещена, изменять ее во время ультразвукового исследования возможно только с помощью жидкой среды.
электронная — более совершенная, т.к. позволяет концентрироваться на нужной глубине и получать картинку как конкретного органа, так и растянутую на полную глубину поля.

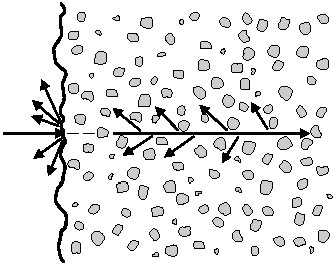

Распространение ультразвуковых волн

Когда мы разобрались с первым этапом, необходимым для получения изображения при ультразвуковой диагностике, необходимо понять, какие параметры влияют на распространение волн внутри тканей организма.

Отражение — как и любая волна, ультразвук отражается от встречающейся поверхности, а далее возвращается обратно сквозь ткани с учетом разницы импеданса и попадает на решетку датчика. Чем выше разница импеданса в тканях, тем четче будут видны их границы на изображении.
Рассеивание — на границе органов и новообразований волны могут отражаться в неопределенных направлениях, что также способствует получению дифференцированного изображения.
Преломление — когда звуковая волна отражается под углом, отличным от прямого, это может свидетельствовать о попадании луча на гладкую выскоимпедансную поверхность.

Поглощение — данный эффект возникает, когда часть ультразвука превращается в тканях в тепло и не возвращается обратно.

Кроме того, ультразвук может затухать во время всех вышеперечисленных эффектов. Уравновесить данный процесс возможно за счет параметра TGC (компенсации прироста времени) на УЗИ-аппарате.

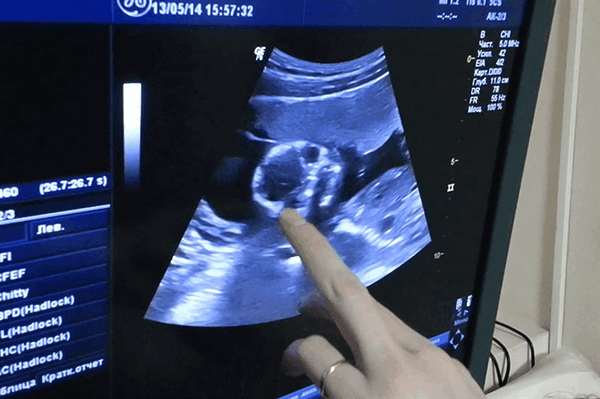

Настройка фокуса во время УЗИ

Большинство современных ультразвуковых сканеров имеют опцию автоматической электронной фокусировки, используя ее диагност может получать четкие изображения с высоким разрешением. Однако умение корректировать фокусировку также необходимо специалисту. Например, пациентам с ожирением часто требуется более глубокая фокусировка. Корректируя настройки фокусировки, можно изменять не только глубину, но и область сканирования. Данные манипуляции проводятся редко, т.к. большая область сканирования может негативно сказаться на частоте кадров. Однако в некоторых случаях необходимость может быть обусловлена диагностическим интересом.

Ультразвуковое исследование - на заметку пациенту

Содержит актуальную клиническую информацию по ультрасонографии и ориентирован на врачей ультразвуковой диагностики, выходит с 1996 года.

Ультразвуковое исследование является методом медицинской визуализации, который начал применяться более 40 лет назад. В настоящее время медицина уже не представляет свое существование без данного метода диагностики.

Некоторые заболевания на начальных этапах протекают незаметно, а позднее обращение к врачу чревато усложнением всего лечебного процесса, который к тому же будет не всегда эффективен.

Области применения ультразвука в медицине чрезвычайно широки. В диагностических целях его используют для выявления заболеваний органов брюшной полости и почек, органов малого таза, щитовидной железы, молочных желез, лимфатической системы, сердца, сосудов, в акушерской и педиатрической практике. В виду физических свойств ультразвука, недоступными для данного метода являются органы, содержащие воздух и костные ткани.

УЗИ брюшной полости

В ходе исследования брюшной полости оцениваются размеры органов, их структура, взаимное расположение, наличие дополнительных образований, воспалительных очагов, выявляются изменения, характерные для хронических заболеваний и травматических повреждений.

Печень. Существуют ультразвуковые признаки следующих поражений - острого и хронического гепатита, цирроза, жировой инфильтрации, вторичных изменений, связанных с заболеваниями сердца, доброкачественных образований (кист, гемангиом, аденом, кальцификатов), паразитарных кист, злокачественных образований (первичного рака, метастазов).

Желчный пузырь. Выявляются аномалии развития пузыря (формы, положения, количества, размеров) и желчевыводящих протоков, желчекаменная болезнь и ее осложнения, воспалительные заболевания (острый и хронический холецистит), полипы, доброкачественные опухолевые поражения, злокачественные поражения.

Поджелудочная железа. Определяются аномалии развития, воспалительные заболевания: острый панкреатит и его осложнения (псевдокисты, абсцессы, сдавливание желчевыводящих путей, перитониты), хронический панкреатит; неопухолевые поражения (кисты, жировая инфильтрация); опухолевые поражения: доброкачественные, злокачественные.

Селезенка. Наиболее целесообразно ультразвуковое исследование селезенки при подозрении на пороки развития (полное отсутствие, неправильное расположение, блуждающая селезенка, изменение формы, наличие добавочных селезенок), а также при повреждениях селезенки, которые встречаются в 22% случаев всех травм органов брюшной полости. Кроме того диагностируется увеличение селезенки при воспалительных ее поражениях и при заболеваниях печени, определяются кисты, кальцификаты, инфаркты, абсцессы, опухоли (гемангиомы, лимфангиомы, лимфомы, саркомы, метастатические поражения), изменения при системных заболеваниях крови (лейкозы).

Забрюшинное пространство. Оценка лимфатических узлов.

Сосуды. Оценка расположения магистральных и внутриорганных сосудов, их размеров, состояние просвета.

УЗИ в акушерстве и гинекологии

В настоящие дни эта область медицины не представляется без ультразвуковых исследований, которые носят многоплановый характер и имеют широкие возможности в диагностике различных заболеваний.

Акушерство. Приоритетное использование метода в акушерстве связано с отсутствием ионизирующего излучения и возможностью поэтому динамического наблюдения за пациентом. Техническая простота также относится к преимуществам УЗИ. Важной оценкой эффективности данной диагностики является снижение заболеваний и смертности матери и плода, что может быть достигнуто за счет более точного определения срока беременности и родов, выявления аномалий развития плода и многоплодия. Особое место занимает ранняя диагностика внематочной беременности.

Гинекология. Ультразвуковое исследование позволяет оценить расположение органов, их размеры; выявить изменения, характерные воспалительным заболеваниям матки и яичников; определить наличие дополнительных образований матки и яичников с проведением дифференциальной диагностики доброкачественных и злокачественных изменений; произвести точную диагностику миомы матки, внутреннего эндометриоза, патологии эндометрия; производить контроль при проведении гинекологических операций (например в процессе искусственного прерывания беременности у больных миомой матки, биопсии эндометрия, удалении внутриматочной спирали).

УЗИ в педиатрии

В педиатрии используется весь спектр ультразвуковых исследований как на самых ранних этапах обследования, так и на этапах окончательного установления диагноза.

Применение ультразвука в педиатрии обусловлено безвредностью (отсутствие радиационной нагрузки), безболезненностью, неинвазивностью, простотой и экономичностью метода.

УЗИ в онкологии

Ранняя диагностика злокачественных новообразований в настоящее время является одной из самых актуальных проблем в онкологии. Ультразвуковые исследования применяют на самом первом этапе обследования больных с онкологическим риском.

Различные ультразвуковые методики в онкологии используются для решения следующих задач:

Первичная уточняющая диагностика опухолевых и неопухолевых заболеваний.
Контроль за результатами химиотерапевтического и/или лучевого лечения.
Выявление рецидивов после проведенной терапии.
Уточнение местной распространенности и обнаружение метастазов.
Контроль при проведении пункций.

Основные заболевания, выявляемые при ультразвуковом обследовании молочных желез:

Дисплазии (нарушение симметричности, размеров),
Дисгормональные гиперплазии (увеличение желез),
Кисты (типичны для менструирующих женщин в возрасте 30-50 лет),
Расширение млечных протоков,
Острые воспаления (мастит диффузной и узловой формы),
Опухоли: доброкачественные (фиброаденомы составляют 95% всех доброкачественных опухолей у женщин 15-40 лет), злокачественные (из них до 6% составляют метастазы).

УЗИ почки и мочевого пузыря

Почки. При ультразвуковом обследовании оценивают расположение почек, форму, контуры, размеры, структуру паренхимы, состояние собирательных полостей, наличие дополнительных образований. Основные патологические состояния почек, выявляемые при УЗИ: аномалии количества (отсутствие, удвоение); аномалии положения (опущения, расположение обеих почек на одной стороне); аномалии сращения почек; аномалии величины (врожденное уменьшение размеров); аномалии структуры (мультикистоз, поликистоз, простые кисты); аномалии развития верхних мочевых путей (удвоения чашечно-лоханочной системы и мочеточника и др.); признаки воспалительных заболеваний (острый пиелонефрит, карбункул, абсцесс, туберкулезный процесс); мочекаменная болезнь (в настоящее время УЗИ является наиболее точным методом диагностики почечных камней, так как видны конкременты любого состава, в том числе рентгенонегативные конкременты мочевой кислоты); расширение верхних мочевых путей, закупорка мочевых путей; диффузные заболевания почечной паренхимы; опухоли: доброкачественные (аденомы, ангиомиолипомы), злокачественные.

Мочевой пузырь. Выявляются аномалии развития, камни, опухолевые поражения: доброкачественные и злокачественные (большинство опухолей мочевого пузыря злокачественны и составляют 3% всех злокачественных опухолей, причем соотношение их частоты у мужчин и женщин примерно 6:1).

УЗИ предстательной железы, семенных пузырьков и органов мошонки

Предстательная железа. Ультразвуковое исследование позволяет поставить диагноз острого и хронического простатита, выявить аденому предстательной железы, рак.

Семенные пузырьки. Определяются изменения, характерные для воспалительных заболеваний, опухолевые поражения.

Органы мошонки. Выявляются пороки развития, воспалительные заболевания, кисты, опухоли.

УЗИ в эндокринологии

Надпочечники. Надпочечники являются железами внутренней секреции, поэтому нарушение их функционирования, в том числе и вследствие наличия объемных образований, приводит к серьезным гормональным нарушениям, затрагивающим многие органы и системы. Ультразвуковое исследование позволяет выявить гиперплазию надпочечников, воспалительные изменения, гематомы, кисты, опухоли: доброкачественные (аденомы), злокачественные (саркомы) - и те и другие могут быть гормонально активными и гормонально неактивными, метастатические опухоли.

Щитовидная железа. Патология щитовидной железы встречается у 8% взрослого населения земного шара (женщины страдают чаще мужчин, в соотношении 3:1). Среди онкологических заболеваний злокачественные опухоли щитовидной железы составляют до 3%.

Ультразвуковая диагностика имеет почти 100% чувствительность в выявлении очагового поражения щитовидной железы, в выявлении рака около 93%.

Щитовидная железа реагирует практически на все виды экологических загрязнений. Важно своевременно выявить различные пограничные патологические состояния, череватые развитием диффузно-токсического зоба, аутоимунного тиреоидита, опухолевых процессов, гипотиреозов и других заболеваний.

Ввиду важности проблемы, разрабатывается национальная государственная программа по исследованию щитовидной железы у всего населения с проведением ежегодной диспансеризации, включающей ультразвуковую диагностику, лабораторные исследования, консультацию специалиста.

При УЗИ щитовидной железы оценивается: железа в целом (расположение, размеры, контуры, форма, структура), внутриорганные изменения (их характер - диффузный или очаговый, расположение, количество образований, контуры, размеры, структура), взаимоотношение щитовидной железы с окружающими структурами.

Выявляются: аномалии развития (положения и размеров), гиперплазия (диффузная и узловая форма), тиреоидиты (острые и хронические), аденома, злокачественные опухоли.

УЗИ молочной железы

Опухоли молочной железы являются самым распространенным видом онкологических заболеваний. Только в США ежегодно рак молочной железы выявляется приблизительно у 184 тыс. женщин и у 1,5 тыс. мужчин, становясь причиной смерти для 45 тыс. человек. Ключом к решению данной проблемы считается ранняя диагностика опухолей молочной железы. Все предшествующие годы выявление новообразований молочной железы проводилось в основном методом рентгеновской маммографии. К сожалению, маммография не позволяет отличать доброкачественные образования от злокачественных. Здесь и пришли на помощь ультразвуковые исследования. По некоторым данным рентгеновская маммография не позволяет визуализировать до 40% опухолей у молодых женщин до 40 лет. А факт отсутствия лучевой нагрузки при ультразвуковом методе исследования является определяющим в выборе метода диагностики при обследовании женщин детородного возраста.

Группа системных заболеваний молочной железы объединяется термином мастопатия, и встречается у 75-80% всех женщин.

УЗИ в кардиологии

Ультразвуковое исследование сердца (эхокардиография) - позволяет оценить клапанный аппарат сердца, полости сердца (правый и левый желудочки, правое и левое предсердия), сократительную активность миокарда левого желудочка.

Выявляет: пороки сердца (врожденные и приобретенные), пролапсы клапанов, кардиомиопатии, миокардиты, эндокардиты, перикардиты, гипертрофию миокарда желудочков, нарушение локальной сократимости миокарда левого желудочка, осложнения инфарктов миокарда, дополнительные образования (опухоли, тромбы), легочную гипертензию.

Подготовка к ультразвуковым исследованиям

Брюшной полости. Исследование проводится утром натощак после 10-12 часового голодания. При повышенном газообразовании в кишечнике рекомендуется трехдневная диета, исключающая сырые овощи и фрукты, черный хлеб, молочные продукты, бобовые, а также после еды показан прием активированного угля и ферментных препаратов (фестал).

Почек и мочевого пузыря. Если исследуются только почки, подготовка не требуется. Для обследования мочевого пузыря, он должен быть наполнен - содержать 300-350 мл жидкости. За 1,5-2 часа до исследования рекомендуется выпить 1 литр любой жидкости.

Предстательной железы. При трансабдоминальном исследовании необходим полный мочевой пузырь (см. выше). При трансректальном исследовании наполнять его следует только в случае необходимости детального исследования стенки самого пузыря.

Матки и яичников. При трансабдоминальном исследовании необходим хорошо наполненный мочевой пузырь (см. выше). При трансвагинальном исследовании мочевой пузырь должен быть пуст.

Плода. Полный мочевой пузырь при исследовании необходим до 12 недели беременности.

Молочных желез. Подготовка не требуется.

Щитовидной железы. Подготовка не требуется.

Сердца. Подготовка не требуется. Рекомендуется иметь при себе результаты электрокардиограммы (ЭКГ).

Журнал "SonoAce Ultrasound"

Фокусировка ультразвукового аппарата. Глубина ультразвукового исследования

Что такое УЗИ — от физики процесса до методов сканирования и расшифровки данных

Ультразвуковое исследование (УЗИ) - диагностическая методика, основанная на визуализации структур организма с помощью ультразвуковых волн. При этом не нужно нарушать целостность кожи, вводить лишние химические вещества, терпеть боль и дискомфорт, что делает такой метод, как УЗИ, одним из самых распространенных в медицинской практике.

Суть метода

УЗИ или сонография - это такое исследование, которое основано на способности ультразвука по-разному отражаться от объектов с неодинаковой плотностью. Колебания ультразвуковой волны, генерируемой датчиком, передаются на ткани организма и таким образом распространяются на более глубокие структуры. В однородной среде волна распространяется только по прямой. При возникновении на ее пути преграды с иным сопротивлением волна частично отражается от нее и возвращается обратно, улавливаясь датчиком. От воздушных сред ультразвук отражается практически полностью, именно поэтому этот метод бесполезен при диагностике болезней легких. По этой же причине во время проведения УЗ-исследования необходимо наносить на кожу инертный гель. Этот гель убирает воздушный слой между кожей и сканером и улучшает параметры визуализации.

Виды датчиков и режимы сканирования

Основная особенность ультразвукового датчика - это его способность одновременно генерировать и улавливать ультразвук. В зависимости от методики, цели и техники проведения исследования в функциональной диагностике применяют следующие типы датчиков:

Линейные, которые обеспечивают высокую четкость изображений, но небольшую глубину сканирования. Этот вид датчиков применяется для УЗИ более поверхностных структур: щитовидной, молочной железы, сосудов, объемных образований в подкожной жировой клетчатке.
Секторные датчики применяют, когда необходимо проведение УЗИ глубинных структур из небольшой доступной площади: обычно это сканирование через межреберные промежутки.
Конвексные датчики характеризуются значительной глубиной визуализации (около 25 см). Этот вариант широко используется в диагностике заболеваний тазобедренных суставов, органов брюшной полости, малого таза.

В зависимости от применяемых методик и исследуемой зоны датчики бывают следующих форм:

трансабдоминальные - датчики, которые устанавливаются непосредственно на кожу;
трансректальные - вводятся в прямую кишку;
трансвагинальные - во влагалище;
трансвезикальные - в мочеиспускательный канал.

Особенности визуализации отраженных УЗ-волн зависят от выбранного варианта сканирования. Выделяют 7 основных режимов работы аппаратов УЗИ:

A-режим показывает одномерную амплитуду колебаний: чем выше амплитуда, тем выше коэффициент отражения. Этот режим применяется только при проведении эхоэнцефалографии (УЗИ головного мозга) и в офтальмологической практике для оценки состояния оболочек и структур глазного яблока.
M-режим подобен режиму A, но он показывает результат по двум осям: по вертикальной - расстояние до исследуемой области, по горизонтальной - время. Этот режим позволяет провести оценку скорости и амплитуды движения сердечной мышцы.
B-режим дает двухмерные изображения, на которых разные оттенки серого цвета соответствуют определенной степени отражения эхо-сигнала. С увеличением интенсивности эха изображение становится более светлым (гиперэхогенная структура). Жидкостные образования анэхогенны и визуализируются в черном цвете.
D-режим есть не что иное, как спектральная доплерография. В основе этого метода лежит эффект Доплера - вариабельность частоты отражения УЗ-волны от движущихся объектов. При перемещении в направлении сканера частота усиливается, в обратном направлении - уменьшается. Этот режим применяется при исследовании кровотока по сосудам, за ориентир берется частота отражения волны от эритроцитов.
СDК-режим, то есть цветовое доплеровское картирование, кодирует определенным оттенком разнонаправленные потоки. Поток, идущий по направлению к датчику, изображается красным цветом, в противоположную сторону - синим.
3D-режим позволяет получить трехмерное изображение. Современные аппараты фиксируют в памяти сразу несколько изображений и на их основании воспроизводят трехмерную картинку. Этот вариант чаще используется при УЗИ плода, а в сочетании с доплеровским картированием - при УЗИ сердца.
4D-режим дает возможность увидеть движущееся объемное изображение в режиме реального времени. Применяют этот метод также в кардиологии и акушерстве.

Плюсы и минусы

К плюсам УЗИ-диагностики относятся:

безболезненность;
отсутствие травматизации тканей;
доступность;
безопасность;
отсутствие абсолютных противопоказаний;
возможность переноски аппарата УЗИ, что важно для лежачих больных;
невысокая стоимость;
высокая информативность - процедура позволяет оценить размеры и структуру органов и своевременно выявить болезнь.

Плюсы и минусы

Тем не менее, УЗИ не лишено недостатков:

высокая операторо- и аппаратозависимость - интерпретация эхогенной картины в достаточной степени субъективна и зависит от квалификации врача и разрешающей способности аппарата;
отсутствие системы стандартизованной архивации - пересмотреть результаты УЗИ спустя определенное время после исследования невозможно; даже если остаются сохраненные файлы, не всегда понятно, в каком случае куда был смещен датчик, а это затрудняет интерпретацию результатов;
недостаточная информативность статичных изображений и снимков, переносимых на пленку.

Области применения

В настоящее время УЗИ является самым распространенным диагностическим методом в медицине. При подозрении на заболевание внутренних органов, сосудов, суставов практически всегда в первую очередь назначают именно этот вариант обследования.

Также значимо применение УЗИ при беременности для определения ее точного срока, особенностей развития плода, количества и качества околоплодных вод, для оценки состояния женской репродуктивной системы.

УЗИ используют в качестве:

планового обследования;
экстренной диагностики;
наблюдения в динамике;
диагностики во время и после операции;
контрольного метода при выполнении инвазивных процедур (пункция, биопсия);
скрининга - профилактического обследования, необходимого для раннего выявления болезни.

Показания и противопоказания

Показанием для проведения УЗ-диагностики служит подозрение на следующие изменения в органах и тканях:

воспалительный процесс;
новообразования (опухоли, кисты);
наличие камней и кальцинатов;
смещение органа;
травматические повреждения;
нарушение функции органа.

Показания и противопоказания

Раннее выявление аномалий развития плода - главное, зачем делают УЗИ при беременности.

УЗИ назначают для обследования следующих органов и систем:

пищеварительная система (поджелудочная железа, паренхима печени, желчевыводящие пути);
мочеполовая система (патологии половых органов, почек, мочевого пузыря, мочеточников);
головной мозг;
глазное яблоко;
железы внутренней секреции (щитовидная железа, надпочечники);
костно-мышечный аппарат (суставы, позвоночник);
сердечно-сосудистая система (при нарушении работы сердечной мышцы и заболеваниях сосудов).

Основное значение УЗИ для медицины заключается в раннем выявлении патологии и, соответственно, в своевременном лечении болезни.

Абсолютных противопоказаний к проведению УЗИ нет. Относительным противопоказанием можно считать кожные заболевания и повреждения в области, куда нужно ставить датчик. Решение о том, можно ли назначать этот метод, принимается в каждой ситуации индивидуально.

Подготовка и ход УЗ-исследования

Специальная подготовка необходима только при отдельных вариантах УЗ-диагностики:

При трансабдоминальном УЗИ органов малого таза очень важно предварительно наполнить мочевой пузырь, выпив большой объем жидкости.
Непосредственно перед проведением трансректального УЗИ простаты железы делают клизму.
Исследование органов брюшной полости и малого таза проводится натощак. За день до него ограничивают употребление продуктов, вызывающих метеоризм. В некоторых случаях, по рекомендации врача, принимают специальные препараты, регулирующие газообразование: эспумизан, мезим, креон. УЗИ Проведение процедуры и расшифровка результатов

Как именно делают УЗИ, зависит от исследуемой области и техники проведения. Обычно обследование проводится лежа. УЗИ почек проводят в положении на боку, а затем стоя для оценки их смещаемости. На кожу наносится инертный гель, по которому скользит датчик. Врач перемещает этот датчик не хаотично, а в строгом порядке, чтобы рассмотреть орган под различными углами.

Подготовка и ход УЗ-исследования

УЗИ простаты проводится с использованием специального датчика трансректально (через прямую кишку). УЗИ мочевого пузыря может выполняться через мочеиспускательный канал - трансвезикально, сонография органов малого таза - с помощью влагалищного датчика. Возможно также и трансабдоминальное УЗИ женских половых органов, но оно обязательно проводится с наполненным мочевым пузырем.

Структура органа визуализируется на экране монитора в черно-белом варианте, кровоток - в цветном. Результаты заносятся в специальную форму в письменном либо печатном виде. Обычно результат отдают на руки сразу после завершения процедуры, но это зависит от того, как быстро расшифровывается УЗИ.

При проведении УЗИ расшифровка результатов проводится по следующим показателям:

Размеры и объем органа. Увеличение или уменьшение обычно является признаком патологии.
Структура ткани органа: наличие уплотнений, кист, полостей, кальцинатов. Неоднородная структура может быть признаком воспалительного процесса.
Форма органа. Ее изменение может быть признаком воспаления, наличия объемного образования, травматического повреждения.
Контуры. В норме визуализируются ровные и четкие контуры органа. Бугристость указывает на наличие объемного образования, размытость контура - на воспалительный процесс.
Эхогенность. Поскольку УЗ-методика основана на принципе эхолокации, то это важный оценочный критерий. Гипоэхогенные участки являются признаком скопления жидкости в тканях, гиперэхогенные - плотных включений (кальцинаты, камни).
Функциональные показатели работы органа: скорость кровотока, сердечные сокращения.

Иногда назначают повторное УЗИ, чтобы оценить изображение в динамике и получить более полную информацию о течении заболевания.

Ультразвуковое исследование является первым «рубежом обороны» на пути многих заболеваний благодаря доступности и информативности. В ситуациях, когда нужно оценить не только структуру, но и функцию органа, УЗИ даже более предпочтительно, чем МРТ или МСКТ. И конечно, не стоит пренебрегать профилактическими УЗ-обследованиями, которые помогут выявить заболевание на ранней стадии и вовремя начать лечение.
