Методика проведения ЭКГ с физической нагрузкой

Добавил пользователь Morpheus
Обновлено: 14.12.2024

ЭКГ с нагрузочной пробой (велоэргометрия, тредмил), известная также как нагрузочная проба, позволяет оценить реакцию сердца на физическую нагрузку и получить важную диагностическую информацию, недоступную при других методах исследования.

В процессе выполнения пациентом нагрузки (постоянной или нарастающей) на тредмиле или велоэргометре регистрируют ЭКГ и АД. При отсутствии осложнений исследование продолжают до достижения ЧСС расчетного уровня или до появления загрудинной боли либо усталости. Пациентам, недавно перенесшим инфаркт миокарда или аортокоронарное шунтирование, можно предложить нагрузочную пробу на тредмиле при небольшой скорости движения дорожки для определения перед выпиской толерантности к физической нагрузке.

Уточнить причину загрудинных болей.
Определить функциональный резерв сердца после инфаркта миокарда или аортокоронарного шунтирования.
Выявить пациентов, особенно мужчин старше 35 лет, с бессимптомным течением ИБС.
Установить допустимые границы физической нагрузки.
Выявить нарушения ритма, связанные с физической активностью.
Оценить эффективность антиаритмической или антианги-нальной терапии.
Оценить перфузию миокарда.

Подготовка

Процедура и последующий уход

Кожу в месте наложения электродов обезжиривают спиртом и верхние слои эпидермиса счищают мелкой наждачной бумагой. После такой обработки кожа слегка краснеет.
Место наложения грудных электродов зависит от выбранных отведений. Электроды при необходимости фиксируют лейкопластырем. Кабель проводов отведений перекидывают через плечо пациента, фиксируют к плечу или спине либо прикалывают к одежде, после чего провода соединяют с электродами.
Включают монитор и регистрируют базальную ЭКГ и обращают внимание на то, нет ли нарушений ритма. Измеряют АД и выслушивают пациента (патологические III и IV тоны сердца, хрипы).
Приводят в движение дорожку на малой скорости, дают пациенту освоиться на ней и объясняют, как держаться за перила, не опираясь на них. Затем тредмил выключают.
Пациента просят встать на тредмил, который включают на малой скорости, пока пациент не станет ходить по дорожке. После этого каждые 3 мин увеличивают нагрузку за счет небольшого увеличения скорости движения дорожки и угла ее наклона на 3%.
Если нагрузку задают на велоэргометре, пациента просят устроиться поудобнее на сиденье и регулируют высоту и положение руля. Пациента просят не сжимать сильно руль, а держаться за него лишь для сохранения равновесия и вращать педали до достижения необходимой скорости, обозначаемой на спидометре.
Независимо от устройства, обеспечивающего физическую нагрузку, наблюдают за электрической активностью сердца на мониторе. Через определенные интервалы записывают ЭКГ для оценки ритма сердца, при этом обращают внимание на появление ЖЭ, изменений сегмента ST и зубца Т. На каждой ЭКГ отмечают уровень нагрузки и ее длительность. Обычно в конце каждого уровня измеряют и отмечают АД. К симптомам, появляющимся при выполнении максимальной физической нагрузки, относятся головокружение, усталость ног, одышка, усиленное потоотделение и легкая неустойчивость походки. При усилении этих симптомов исследование прекращают.
Обычно при достижении ЧСС расчетной величины исследование прекращают. При этом пациенту можно посоветовать походить еще немного до постепенной остановки дорожки, чтобы отдышаться. После остановки дорожки пациенту помогают сесть на стул и периодически измеряют АД и записывают ЭКГ в течение 10-15 мин или до возвращения ЭКГ к исходному состоянию.
При аускультации сердца следует обратить внимание на появление III и IV тонов сердца. После физической нагрузки из-за возросшего через сердце потока крови и его турбулентности часто выслушивается IV тон. Появление III тона свидетельствует о более выраженной преходящей дисфункции левого желудочка.
После исследования пациент может вновь перейти к обычной для него деятельности.
Перед тем как пациент уйдет, следует снять с него электроды и удалить остатки контактного геля.

Меры предосторожности

Учитывая значительную нагрузку на сердце, ЭКГ с нагрузочной пробой противопоказана пациентам с аневризмой сердца, расслаивающей аневризмой аорты, не поддающимися лечению нарушениями ритма сердца, перикардитом, миокардитом, выраженной анемией, не поддающейся лечению артериальной гипертензией, нестабильной стенокардией и сердечной недостаточностью.
Исследование следует прекратить при появлении на ЭКГ 3 следующих друг за другом ЖЭ или выраженном повышении эктопической активности, при снижении систолического АД ниже уровня в покое или уменьшении ЧСС до уровня ниже исходного на 10 уд/мин, а также при выраженной усталости пациента. В зависимости от состояния пациента исследование прекращают также при появлении блокады ножек пучка Гиса, депрессии сегмента ST более 1,5 мм или стойком его подъеме, появлении частых ЖЭ, отсутствии повышения АД относительно исходного уровня, превышении систолического АД уровня 220 мм рт. ст. и при появлении у пациента стенокардии.

Нормальная картина

В норме зубцы Р и Т ЭКГ, комплекс QRS и сегмент ST подвержены минимальным изменениям, у некоторых пациентов, особенно у женщин, наблюдается незначительная депрессия сегмента ST. ЧСС возрастает пропорционально уровню нагрузки и увеличению потребности в кислороде. При увеличении нагрузки повышается также АД. Пациент справляется с максимальной для своего возраста физической нагрузкой, рассчитываемой с помощью специальных номограмм (см. ЭКГ при физической нагрузке).

Отклонение от нормы

Несмотря на то, что нет единых критериев оценки результатов исследования, существуют два признака, которые достоверно указывают на патологию: горизонтальная или косая нисходящая депрессия сегмента ST на 1 мм и более через 0,08 с после точки J (место перехода комплекса QRS в сегмент ST) и выраженное снижение точки J с косой восходящей депрессией сегмента ST на 1,5 мм через 0,08 с после точки J. Инверсия зубца Т также указывает на ишемию миокарда. Если на исходной ЭКГ отмечалась депрессия сегмента ST, то дальнейшее снижение его на 1 мм при выполнении нагрузочной пробы считается нормальным.

Гипотензия, вызванная физической нагрузкой, депрессия сегмента ST на 3 мм и более, косая нисходящая депрессия сегмента ST, ишемические изменения его, появляющиеся в течение первых 3 мин физической нагрузки, и длящиеся в течение 8 мин после прекращения нагрузки, являются признаком поражения левой коронарной артерии или множественного поражения коронарных артерий. Подъем сегмента ST указывает на дискинезию стенки левого желудочка или выраженную трансмуральную ишемию. У пациентов с положительной нагрузочной пробой диагностировать ИБС следует с учетом анамнеза и пола. Возможны также ложноположительные и ложноотрицательные результаты нагрузочной пробы, что часто бывает обусловлено действием препаратов, например дигоксина, а также употреблением перед исследованием напитков, содержащих кофеин.

Для уточнения диагноза ИБС выполняют сцинтиграфию миокарда с таллием, многокадровую синхронизированную изотопную вентрикулографию или корона-роартериографию.

Факторы, влияющие на результат исследования

Несоблюдение требований, предъявляемых к исследованию.
Невозможность достичь расчетной ЧСС из-за усталости пациента или невыполнения им инструкций врача.
Синдром WPW (синдром преждевременного возбуждения желудочков), нарушение электролитного баланса, лечение сердечными гликозидами (ложно-положительные результаты).
Состояния, приводящие к гипертрофии миокарда левого желудочка, например врожденные пороки сердца и артериальная гипертензия, вызывают ишемию миокарда и затрудняют интерпретацию результата исследования.
Прием блокаторов b-адренорецепторов затрудняет интерпретацию результата исследования.

"Электрокардиография с нагрузочной пробой" и другие статьи из раздела Электрофизические методы исследования

Электрокардиография (ЭКГ)

Весь контент iLive проверяется медицинскими экспертами, чтобы обеспечить максимально возможную точность и соответствие фактам.

У нас есть строгие правила по выбору источников информации и мы ссылаемся только на авторитетные сайты, академические исследовательские институты и, по возможности, доказанные медицинские исследования. Обратите внимание, что цифры в скобках ([1], [2] и т. д.) являются интерактивными ссылками на такие исследования.

Если вы считаете, что какой-либо из наших материалов является неточным, устаревшим или иным образом сомнительным, выберите его и нажмите Ctrl + Enter.

Электрокардиография - это исследование, которое остается вне конкуренции по своему клиническому значению. Оно выполняется обычно в динамике и является важным показателем состояния мышцы сердца.

Цель проведения ЭКГ

Определение электрической активности миокарда.

Показания к ЭКГ

Плановое исследование выполняют всем больным, госпитализируемым в инфекционный стационар. Внеплановое и экстренное исследование проводится при развитии или подозрении на поражение сердечной мышцы токсического, воспалительного или ишемического характера.

Подготовка к ЭКГ

Специальной подготовки не требуется. Пациента укладывают на кушетку на спину. Возможно сбривание волос при обильном волосяном покрове грудной клетки у мужчин для полноценного контакта электродов с кожей.

К кому обратиться?

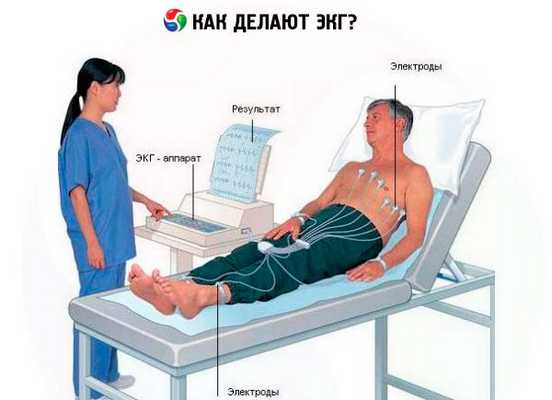

Методика исследования ЭКГ

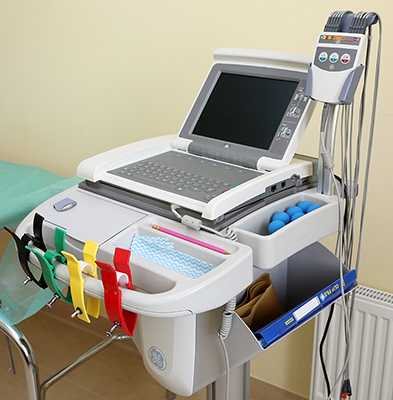

Используют электрокардиограф с электронными усилителями и осциллографами. Запись кривых производят на движущейся бумажной ленте. Для регистрации ЭКГ отводят потенциалы от конечностей и поверхности грудной клетки. Обычно используют три стандартных отведения от конечностей: I отведение - правая рука и левая рука, II отведение - правая рука и левая нога, III отведение - левая рука и левая нога. Для отведения потенциалов от грудной клетки накладывают электрод к одной из шести точек на грудной клетке по стандартной методике.

Противопоказания к ЭКГ

В остром периоде инфекционной болезни противопоказана электрокардиография с нагрузкой (стресс-ЭКГ).

Электрофизиологические основы ЭКГ

В состоянии покоя наружная поверхность клеточной мембраны заряжена положительно. Внутри мышечной клетки с помощью микроэлектрода можно зарегистрировать отрицательный заряд. При возбуждении клетки происходит деполяризация с появлением на поверхности отрицательного заряда. После некоторого периода возбуждения, во время которого на поверхности сохраняется отрицательный заряд, происходят изменение потенциала и реполяри-зация с восстановлением отрицательного потенциала внутри клетки. Эти изменения потенциала действия являются результатом перемещения через мембрану ионов, прежде всего Na. Ионы Na сначала проникают внутрь клетки, обусловливая положительный заряд внутренней поверхности мембраны, затем он возвращается во внеклеточное пространство. Процесс деполяризации быстро распространяется по мышечной ткани сердца. Во время возбуждения клетки происходит перемещение Са 2+ внутрь нее, и это рассматривают как вероятное связующее звено между электрическим возбуждением и последующим мышечным сокращением. В конце процесса реполяризации происходит выход ионов К из клетки, которые в самом конце обмениваются на ионы Na, активно извлекаемые из внеклеточного пространства. При этом на поверхности клетки, перешедшей в состояние покоя, вновь образуется положительный заряд.

Электрическая активность, регистрируемая на поверхности тела с помощью электродов, представляет собой по амплитуде и Направлению сумму (вектор) процессов деполяризации и реполяризации многочисленных сердечных миоцитов. Охват возбуждением, т. е. процессом деполяризации, отделов миокарда происходит последовательно, с помощью так называемой проводящей системы сердца. Существует как бы фронт волны возбуждения, который распространяется постепенно на все отделы миокарда. По одну сторону этого фронта поверхность клеток заряжена отрицательно, по другую - положительно. При этом изменения потенциала на поверхности тела в различных точках зависят от того, каким образом этот фронт возбуждения распространяется по миокарду и какая часть сердечной мышцы в большей степени проецируется на соответствующий участок тела.

Этот процесс распространения возбуждения, при котором в тканях существуют положительно и отрицательно заряженные участки, может быть представлен как единый диполь, состоящий из двух электрических полей: одно с положительным зарядом, другое - с отрицательным. Если к электроду на поверхности тела обращен отрицательный заряд диполя, кривая электрокардиограммы идет вниз. Когда вектор электрических сил меняет свое направление и к соответствующему электроду на поверхности тела обращен его положительный заряд, кривая электрокардиограммы идет в противоположном направлении. Направление и величина этого вектора электрических сил в миокарде зависят в первую очередь от состояния мышечной массы сердца, а также точек, с которых она регистрируется на поверхности тела. Наибольшее значение имеет сумма электрических сил, возникающих в процессе возбуждения, в результате чего образуется так называемый комплекс QRS. Именно по этим зубцам ЭКГ можно оценить направление электрической оси сердца, что имеет и клиническое значение. Понятно, что в более мощных отделах миокарда, например в левом желудочке, волна возбуждения распространяется более продолжительное время, чем в правом желудочке, и это влияет на величину основного зубца ЭКГ - зубца R в соответствующем участке тела, на который проецируется этот отдел миокарда. При формировании в миокарде электрически неактивных участков, состоящих из соединительной ткани или некротизированного миокарда, фронт волны возбуждения огибает эти участки, и при этом к соответствующему участку поверхности тела он может быть обращен то своим положительным, то отрицательным зарядом. Это влечет за собой быстрое появление разнонаправленных зубцов на ЭКГ с соответствующего участка тела. При нарушении проведения возбуждения по проводящей системе сердца, например по правой ножке пучка Гиса, возбуждение на правый желудочек распространяется с левого желудочка. Таким образом, фронт волны возбуждения, охватывающий правый желудочек, «наступает» в ином направлении по сравнению с обычным его ходом (т. е. когда волна возбуждения начинается с правой ножки пучка Гиса). Распространение возбуждения на правый желудочек происходит при этом в более поздние сроки. Это выражается в соответствующих изменениях зубца R в отведениях, на которые в большей степени проецируется электрическая активность правого желудочка.

Электрический импульс возбуждения возникает в синусно-предсердном узле, находящемся в стенке правого предсердия. Импульс распространяется на предсердия, вызывая их возбуждение и сокращение, и достигает предсердно-желудочкового узла. После некоторой задержки у этого узла импульс распространяется по пучку Гиса и его ветвям к миокарду желудочков. Электрическая активность миокарда и ее динамика, связанная с распространением возбуждения и его прекращением, может быть представлена в виде вектора, который по амплитуде и направлению изменяется во время всего сердечного цикла. Причем происходит более раннее возбуждение субэндокардиальных слоев миокарда желудочков с последующим распространением волны возбуждения в направлении к эпикарду.

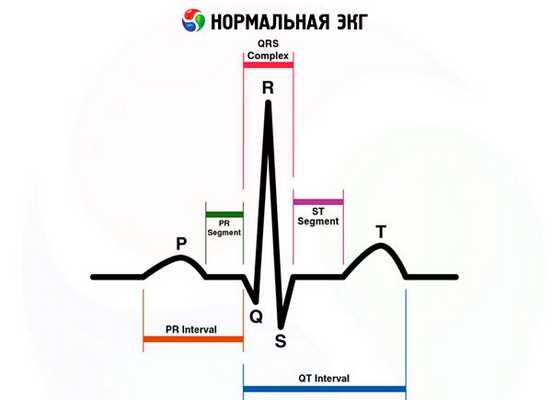

На ЭКГ первая волна небольшой амплитуды называется зубцом Р и отражает деполяризацию и возбуждение предсердий. Следующий высокоаплитудный комплекс QRS отражает деполяризацию и возбуждение желудочков. Первый отрицательный зубец комплекса именуется зубцом Q. Следующий за ним, направленный вверх зубец R и следующий далее отрицательный зубец S. Если за зубцом 5 следует вновь зубец, направленный вверх, его именуют зубец R. Форма этого комплекса и величина отдельных его зубцов при регистрации с разных участков тела у одного и того же человека будет значительно отличаться. Однако следует помнить, что всегда зубец, направленный вверх, - это зубец R, если ему предшествует отрицательный зубец, то это зубец Q, и следующий за ним отрицательный зубец - это зубец S. Если имеется лишь один зубец, направленный вниз, его следует именовать зубцом QS. Чтобы отразить сравнительную величину отдельных зубцов, используют большие и малые буквы rRsS.

За комплексом QRS спустя небольшой отрезок времени следует зубец Т, который может быть направлен вверх, т. е. быть положительным (чаще всего), но может быть и отрицательным.

Появление этого зубца отражает реполяризацию желудочков, т. е. переход их из состояния возбуждения в невозбужденное. Таким образом, комплекс QRST (Q-Т) отражает электрическую систолу желудочков. Он зависит от частоты сердечных сокращений и в норме составляет 0,35-0,45 с. Его нормальная величина для соответствующей частоты определяется по специальной таблице.

Значительно большее значение имеет измерение двух других отрезков на ЭКГ. Первый - от начала зубца Р до начала комплекса QRS, т. е. желудочкового комплекса. Этот отрезок соответствует времени предсердно-желудочкового проведения возбуждения и составляет в норме 0,12-0,20 с. При его увеличении констатируют нарушение предсердно-желудочковой проводимости. Второй отрезок - продолжительность комплекса QRS, который соответствует времени распространения возбуждения по желудочкам и составляет в норме менее 0,10 с. При увеличении продолжительности этого комплекса говорят о нарушении внутрижелудочковой проводимости. Иногда после зубца Т отмечают положительную волну U, происхождение которой связывают с реполяризациеи проводящей системы. При регистрации ЭКГ записывается разность потенциалов между двумя точками тела, прежде всего это касается стандартных отведений от конечностей: отведение I - разность потенциалов между левой и правой руками; отведение II - разность потенциалов между правой рукой и левой ногой и отведение III - разность потенциалов между левой ногой и левой рукой. Кроме того, записываются усиленные отведения от конечностей: aVR, aVL, aVF соответственно от правой руки, левой руки, левой ноги. Это так называемые униполярные отведения, при которых второй электрод, неактивный, представляет собой соединение электродов от других конечностей. Таким образом, регистрируется изменение потенциала только в так называемом активном электроде. Помимо этого, в стандартных условиях регистрируется также ЭКГ в 6 грудных отведениях. При этом активный электрод накладывается на грудную клетку в следующих точках: отведение V1 - четвертое межреберье справа от грудины, отведение V2 - четвертое межреберье слева от грудины, отведение V4 - у верхушки сердца или пятое межреберье чуть кнутри от среднеключичной линии, отведение V3 - посредине расстояния между точками V2 и V4, отведение V5 - пятое межреберье по передней подмышечной линии, отведение V6 - в пятом межреберье по средней подмышечной линии.

Наиболее выраженная электрическая активность миокарда желудочков обнаруживается в период их возбуждения, т. е. деполяризации их миокарда - в период возникновения комплекса QRS. При этом равнодействующая возникающих электрических сил сердца, являющаяся вектором, занимает определенное положение во фронтальной плоскости тела относительно горизонтальной нулевой линии. Положение этой так называемой электрической оси сердца оценивается по величине зубцов комплекса QRS в различных отведениях от конечностей. Электрическая ось считается неотклоненной или занимает промежуточное положение при максимальном зубце R в I, II, III отведениях (т. е. зубец R существенно больше зубца S). Электрическая ось сердца считается отклоненной влево или расположенной горизонтально, если вольтаж комплекса QRS и величина зубца R максимальна в I отведении, а в III отведении зубец R минимальный при значительном увеличении зубца S. Электрическая ось сердца расположена вертикально или отклонена вправо при максимальном зубце R в III отведении и при наличии выраженного зубца S в I отведении. Положение электрической оси сердца зависит от внесердечных факторов. У людей с высоким стоянием диафрагмы, гиперстенической конституцией электрическая ось сердца отклонена влево. У высоких, худых людей с низким стоянием диафрагмы электрическая ось сердца в норме отклонена вправо, расположена более вертикально. Отклонение электрической оси сердца может быть также связано с патологическими процессами, преобладанием массы миокарда, т. е. гипертрофией соответственно левого желудочка (отклонение оси влево) или правого желудочка (отклонение оси вправо).

Среди грудных отведений V1 и V2 в большей степени регистрируют потенциалы правого желудочка и межжелудочковой перегородки. Поскольку правый желудочек относительно маломощен, толщина его миокарда невелика (2-3 мм), распространение возбуждения по нему происходит сравнительно быстро. В связи с этим в отведении V1 в норме регистрируется очень небольшой зубец R и последующий глубокий и широкий зубец S, связанный с распространением волны возбуждения по левому желудочку. Отведения V4-6 ближе к левому желудочку и отражают его потенциал в большей степени. Поэтому в отведениях V4-б регистрируют максимальный зубец R, особенно выраженный в отведении V4, т. е. в области верхушки сердца, поскольку именно здесь толщина миокарда наибольшая и, следовательно, распространение волны возбуждения требует больше времени. В этих же отведениях может появиться и небольшой зубец Q, связанный с более ранним распространением возбуждения по межжелудочковой перегородке. В средних прекардиальных отведениях V2, особенно V3, величина зубцов R и S приблизительно одинакова. Если в правых грудных отведениях V1-2 зубцы R и S приблизительно одинаковы, без других отклонений от нормы, имеет место поворот электрической оси сердца с отклонением ее вправо. Если в левых грудных отведениях зубец R и зубец S приблизительно одинаковы, имеет место отклонение электрической оси в противоположную сторону. Особо следует сказать о форме зубцов в отведении aVR. Учитывая обычное положение сердца, электрод с правой руки как бы обращен в полость желудочков. В связи с этим форма комплекса в этом отведении будет зеркально отражать нормальную ЭКГ с поверхности сердца.

При расшифровке ЭКГ большое внимание обращается на состояние изоэлектрического сегмента ST и зубца Т. В большинстве отведений зубец Т должен быть положительным, достигать амплитуды 2-3 мм. Этот зубец может быть отрицательным или сглаженным в отведении aVR (как правило), а также в отведениях III и V1. Сегмент ST, как правило, изоэлектричен, т. е. находится на уровне изоэлектрической линии между окончанием зубца Т и началом следующего зубца Р. Небольшой подъем сегмента ST может быть в правых грудных отведениях V1-2.

ЭКГ с физической нагрузкой

Различные патологии сердца диагностируются и контролируются при помощи электронной кардиографии. Инфаркты, пороги сердца, тромбоэмболия и многое другое очень заметно изменяет работу сердца и сосудов, что хорошо видно на кардиограмме.
Один из способов выяснить присутствие некоторых заболеваний сердечного характера - это провести ЭКГ с нагрузкой. Многие медицинские центры предоставляют такую возможность.

Суть ЭКГ с нагрузкой

Электрокардиография применяется уже около сотни лет, отлично зарекомендовав себя еще при введении в сферу медицины, и пока аналогичных способов диагностики придумано не было. Многие болезни сердца фиксируются именно благодаря ей.

Но к сожалению, есть некоторые патологии, которые сложнее выяснить даже при помощи ЭКГ. Пациенты обращаются в момент ремиссии проявления патологии, и симптоматика дает лишь небольшой намек на вероятный диагноз. Поэтому было придумано проводить электрокардиографию во время физической активности человека.

В чем же заключается преимущество ЭКГ под нагрузкой? Диагностика ЭКГ проводится в момент высокой физической нагрузки на пациента. Для этого существует как несколько вариантов старых и проверенных способов имитирования повседневной нагрузки, так и более новых медицинских разработок.

ЭКГ с нагрузкой может проводиться следующими способами:

функциональные пробы;
диагностика на велоэргометре;
метод американских ученых - тредмил;
при помощи холтеровского мониторирования.

Вышеперечисленные нагрузочные упражнения во время снятия данных ЭКГ имеют несколько подвидов. Рассмотрим их подробнее.

Функциональные пробы

Данный способ применяется для оценки работы сердца при прохождении профпригодности некоторых профессий - спортсмены, летчики, военные. При помощи функциональных проб можно определить скрытые патологии, выносливость сердца к некоторым нагрузкам.

Также допустимо применение методики для оценивания здоровья детей перед поступлением в спортивную секцию.

Техника проведения пробы имеет несколько вариантов:

метод Мартинэ - заключается в 20 приседаниях, исполненных в течение 30 секунд. Показания снимаются перед физической нагрузкой, сразу после нее и спустя три минуты;
беговые пробы - аналогично первой пробе, только с бегом вместо приседаний;
степ-тест - имеет более 20-ти видов тестов, у каждого из них свои нормы показателей;
клиноортостатическая - процедура для детей. Ребенку крепят необходимое оборудование, после чего снимают показания в лежачем и стоячем положении. Нормальные показатели - увеличение сердечных сокращений в пределах 20-40 %.

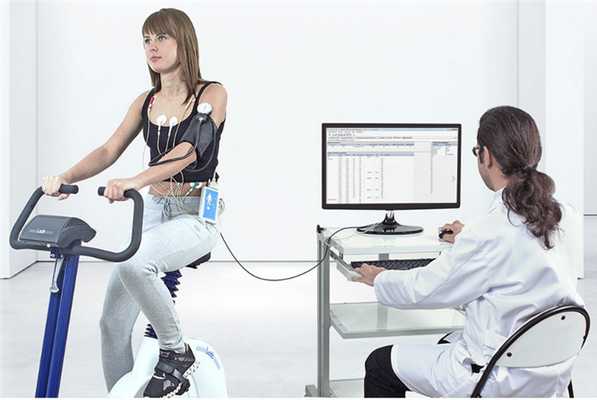

Велоэргометр

В роли нагрузки может выступать аппарат, похожий на велотренажер - велоэргометр - его предлагают многие частные медицинские центры. Во время занятия велоупражнением хорошо фиксируются на кардиограмме изменение в работе сердца, которые могут быть незаметны без нагрузки. Как правило, таким способом эффективно определяется ишемическое заболевание, разнообразные нарушения в нормальном ритме сердца, другие нарушения, а также просто диагностируется норма реакции организма на физическую нагрузку.

Один из эффективных методов диагностики с нагрузкой - велоэргометрия

Перед велоэргометрией нужно подготовиться:

по назначению врача за несколько суток до начала диагностики отменяются препараты (бета-блокаторы, нитраты);
нельзя проводить диагностику после стресса или физической нагрузки, пациент должен быть спокоен как физически, так и эмоционально;
перед самим исследованием нужно переодеться в легкую удобную одежду;
во время диагностики на тело пациента крепятся электроды, поэтому мужчинам, имеющим на груди волосяной покров, необходимо от него избавиться;
за три часа перед проведением процедуры нельзя принимать пищу и пить любую жидкость.

Обследуемому надевают на грудную клетку специальный пояс или крепят несколько электродов. Первые данные у пациента снимают в покое тела, далее происходит этап диагностики с физической нагрузкой, которую через определенные периоды принудительно увеличивают. Увеличение останавливают в тот момент, когда пациент начинает жаловаться о неприятных симптомах - боли, усталость, головокружение, другие признаки. После этого показания физических изменений снимаются еще в течение десяти минут, пока организм не вернет нормальное состояние покоя.

Рекомендуется проводить обследование утром, по истечении 2-3 часов после завтрака. Такое обследование применяется преимущественно для взрослых, но иногда приемлем в педиатрии для оценки работы сердца у подростков, вес которых превышает 40 кг.

Для проведения исследования имеются некоторые противопоказания:

период обострения инфаркта;
заболевания сердца инфекционного характера;
обострение сбоя в кровообращении мозга;
сложные патологии сердца;
сердечная недостаточность на 2-4 стадии;
аритмия, блокада проводимости;
гипертензия артерий 3 уровня;
различные виды тромбозов;
заболевания психического характера;
другие причины.

Проходить обследование можно только после обсуждения с врачом всевозможных противопоказаний.

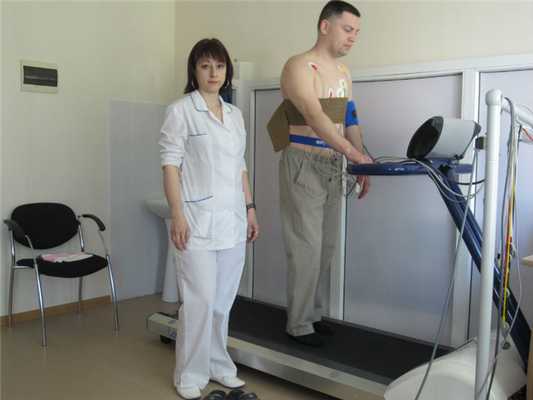

Тредмил

Аналогичен методу велоэргометрии, но в качестве тренажера используется беговая дорожка с изменяющимся углом наклона плоскости - имитирование бега в гору. Метод диагностирования приемлем для детей - тренажер не имеет ограничений по росту и весу испытуемого, в отличие от велотренажера.

Тредмил - аналогичный метод диагностики велоэргометру, придуманный американскими учеными

Показания изменений снимаются во время занятия и после нагрузки, после проводится анализ изменений нормы.

Холтеровское мониторирование

Метод считается условно нагрузочным: пациент носит на себе электроды в течение суток, а специальный прибор Холтер отображает показатели. Человек живет в обычном ритме, но каждую физическую нагрузку, эмоциональный стресс он заносит в дневник.

Во время такого исследование допускается проведение одной из вышеперечисленных проб.

В конце исследования врач-кардиолог анализирует изменения в организме в различных условиях, делает расшифровку кардиограммы, и на этом этапе важную роль играет информативность дневника.

Вышеописанный метод диагностирования не имеет противопоказаний, так как целенаправленных нагрузок на тело пациента не оказывается. Исключением может стать только психическое расстройство.

Показания к ЭКГ с принудительной нагрузкой

Показаниями к использованию ЭКГ с нагрузкой выступают следующие признаки:

болезненные синдромы в области сердца, которые не диагностируются при обычном обследовании;
небольшие изменения результатов на электрокардиограмме, которые не сопровождаются признаками стенокардии;
изменения в липидном балансе без признаков ИБС;
люди с повышенным риском появления ИБС;
вероятность наличия безболевой ишемии миокарда.

ЭКГ с принудительной нагрузкой назначается только врачом-кардиологом

После проведения обследования пациент получает полный результат о реакции организма на физическую нагрузку, изменения артериального давления, показаний восстановительного процесса после окончания физических нагрузок, и, конечно же, рекомендуемый допустимый уровень нагрузки.

Метод обследования ЭКГ под нагрузкой - безопасный способ медицинского исследования. Но, учитывая нагрузку на сердце во время испытания, риск побочных эффектов, а в очень редких случаях - осложнения, которые могут привести к сердечному приступу. Поэтому обследование должны проводить квалифицированные специалисты, чтобы при необходимости оказать медицинскую помощь.

Пробы с физической нагрузкой в кардиологии

Электрокардиография (ЭКГ) — основной и самый распространенный инструментальный метод диагностики ишемической болезни сердца (ИБС). Депрессия или элевация сегмента ST на ЭКГ, инверсия и другие альтерации зубца Т, особенно связанные с физическим или психоэмоциональным напряжением, достоверно указывают на патологию коронарных сосудов.

практикующий кардиолог, кандидат медицинских наук, город Москва. В 1980‑е годы одним из первых ученых в СССР разрабатывал методику диагностической чреспищеводной электрокардиостимуляции. Автор руководств по кардиологии и электрокардиографии. Его перу принадлежит несколько популярных книг, посвященных разным проблемам современной медицины.

Разнообразие клинических проявлений ИБС, распространенности и локализации поражений коронарных артерий в сочетании с низкой специфичностью изменений сегмента ST и зубца Т обусловливают трудности диагностики коронарной патологии. Связь ангинозного приступа при ИБС с физическим напряжением позволяет применять нагрузочные пробы: характерные изменения ЭКГ при физической нагрузке почти однозначно связаны с патологией коронарных артерий.

При снятии пробы с физической нагрузкой выполняются приседания, ходьба или бег на месте, наклоны или отжимания, выполняемые с разной интенсивностью и в разном темпе, что не позволяет унифицировать и стандартизировать диагностические физические нагрузки.

Применяемые сегодня велоэргометрия (ВЭМ) и проба на бегущей дорожке (тредмил-тест) дают возможность дозировать физическую нагрузку в килограммометрах (кг*м), джоулях (дж) или в единицах МЕТ (метаболический эквивалент, 1 МЕТ соответствует уровню основного обмена: 3,5 мл кислорода на 1 кг массы тела за минуту). Уровень потребления кислорода отражает функциональное состояние организма, прежде всего — состояние сердечно-сосудистой системы. Высокое потребление кислорода при физической нагрузке характерно для тренированных людей, снижение этого показателя свидетельствует об истощенных резервах сердечной мышцы.

Врачи-клиницисты (кардиологи и терапевты) должны знать диагностические возможности метода, показания и противопоказания к нему, некоторые ограничения его применения, накладываемые чувствительностью и специфичностью методики. Нагрузочные пробы назначаются:

с диагностической целью пациентам, диагноз ИБС у которых не установлен
для уточнения происхождения болей в области сердца
для диагностики нарушений ритма сердца
для выявления лиц с гипертензивной реакцией на физическую нагрузку
для определения толерантности к физической нагрузке пациентов с установленным диагнозом ИБС, в т. ч. перенесшим инфаркт миокарда или оперативное вмешательство на сердце с целью оценить эффективность лечения и или реабилитационных мероприятий
для уточнения прогноза у коронарных больных и у больных с другими заболеваниями сердца, в т. ч. после оперативного лечения для экспертизы трудоспособности
для оценки физического состояния здоровых, в т. ч. в спортивной, военной, космической медицине

Ступенчатая проба Мастера, выполняемая в темпе, заданном стуком метронома, была первой попыткой стандартизировать ЭКГ пробу с физической нагрузкой, позволяла с известной степенью достоверности сравнивать результаты различных лабораторий и оценивать динамику прогрессирования болезни или успехи в реабилитации пациента.

Диагностическая нагрузочная проба

Пациентам с кардиалгией для верификации диагноза ИБС проводится проба с физической нагрузкой на велоэргометре или на тредмиле. Выбор методики исследования зависит от технических возможностей лаборатории, от предпочтений и в меньшей степени — от физического состояния пациента.

Кому‑то из пациентов легче выполнить упражнение на велоэргометре, другим удобнее воспользоваться бегущей дорожкой. Людям с избыточной массой тела (более 100-110 кг) предлагается тредмил, как и пациентам с сопутствующей патологией нижних конечностей (болезни суставов, сосудистая патология), которым бывает тяжело выполнить упражнение на велоэргометре.

Женщинам предпочтительно назначать бегущую дорожку, при прочих равных условиях они на тредмиле выполняют большую по мощности нагрузку, соответственно, достигается большее значение ЧСС. При выполнении пробы на велоэргометре женщины и пациенты старшего возраста прекращают нагрузку до достижения субмаксимальной ЧСС по экстракардиальным причинам (усталость, боли в ногах и т. п.), соответственно, проба оказывается незавершенной и диагностически незначимой.

Диагностическая проба с физической нагрузкой назначается пациентам с исходно неизмененной ЭКГ, на которой сегмент ST располагается на изолинии. Связано это прежде всего с тем, что положительная нагрузочная проба предполагает в классическом случае депрессию сегмента ST более 1 мм (0,1мВ) или его элевацию более 2 мм (0,2 мВ).

Прием бета-блокаторов и коронаролитиков, а также сосудорасширяющих лекарственных препаратов отменяется за 1-2 суток до исследования. Если по клиническим причинам отменить прием этих препаратов невозможно (загрудинные боли на фоне отмены медикаментов), интерпретация результатов исследования будет крайне затруднена, а сама проба будет лишена диагностического смысла.

Особый случай

Среди противопоказаний к проведению нагрузочных проб отсутствует депрессия сегмента ST и отрицательный зубец Т (имеются в виду отведения, где зубец Т облигатно положительный). В то же время к назначению нагрузочной пробы у таких пациентов необходимо подходить с осторожностью, а специалистам функциональной диагностики учитывать некоторые особенности при проведении исследования и оценке его результатов.

Диагностический алгоритм у пациентов с исходной депрессией сегмента ST и отрицательным зубцом Т должен включать проведение фармакологических проб с обзиданом и хлористым калием. Положительный результат пробы (подтягивание сегмента ST и инверсия зубца Т из отрицательного в положительный) расценивается как признак, отвергающий диагноз поражения коронарных артерий. Полезно также провести активную ортостатическую пробу — регистрацию ЭКГ в положении лежа и стоя, в ряде случаев депрессия ST исчезает, сегмент подтягивается к изолинии. Такая динамика ЭКГ ставит диагноз коронарной патологии под сомнение. При гипервентиляции (не менее 20 глубоких и частых дыхательных движений) положительная проба заключается в нормализации показателей ЭКГ. Положительную пробу с гипервентиляцией обусловливают симпато-адреналовые механизмы, диагноз ИБС в этом случае можно исключить.

Проба с физической нагрузкой у пациентов с исходно измененной ЭКГ (депрессия ST и инверсия Т) проводится с сугубой осторожностью. Если при минимальных нагрузках (25 и 50 вт) с увеличением ЧСС сегмент ST возвращается к изолинии, то такую динамику ЭКГ следует расценивать как признак отрицательной пробы, отвергающей поражение коронарных артерий у пациента.

Положительная проба

Критерии положительной пробы: появление типичного ангинозного приступа, развитие во время пробы нарушения ритма или проводимости (мерцательной аритмии, атриовентрикулярной блокады, частых экстрасистол и др., депрессия сегмента ST более 2 мм при проведении пробы, инверсия зубца Т в отрицательную фазу). При положительной пробе следует отметить ЧСС, при которой появились указанные признаки, двойное произведение, максимальную мощность нагрузки или величину МЕТ при появлении критериев прекращения пробы.

По результатам проведения пробы с физической нагрузкой выдается заключение:
а) положительная проба,
б) отрицательная проба
в) сомнительная или
г) недостоверная (незавершенная, неинформативная) проба.

Отрицательная проба

Заключение об отрицательной пробе формируется при отсутствии клинических и ЭКГ-признаков нарушения коронарного кровообращения. При этом следует обратить внимание на достижение пациентом субмаксимальной ЧСС (75-85 % от максимальной для его возраста ЧСС) и выполнение им нагрузки не менее 150 вт (12 МЕТ). Например, достижение ЧСС 150 мин-1 при нагрузке 125 вт не позволяет сделать вывод об отрицательности пробы, поскольку субмаксимальная ЧСС достигнута при нагрузке менее 150 вт. Если же при нагрузке 150 вт достигнута ЧСС 130 мин-1, что составляет менее 75 % максимальной ЧСС — пробу все же следует расценивать как отрицательную. Собственный опыт и данные медицинской литературы позволяют утверждать, что больные ИБС не способны выполнить нагрузку 150 вт с ЧСС менее субмаксимальной.

Сомнительная проба

Проба считается сомнительной, если во время ее выполнения наблюдается смещение сегмента ST до 1 мм, если отмечается типичный болевой приступ без ишемических изменений на ЭКГ, если нарушения сердечного ритма (экстрасистолия, сердечные блокады, пароксизмальная тахикардия) не позволили завершить тест.

Неинформативная проба

Проба может быть прекращена из‑за выраженной одышки, болей в суставах или в голенях до достижения пациентом субмаксимальной ЧСС при выполнении им нагрузки малой или средней мощности (менее 150 вт), при этом клинических и электрокардиографических критериев прекращения пробы не отмечается. Как правило, пациенты в этих случаях не достигают субмаксимальной ЧСС. Результаты таких проб расцениваются как неинформативные.

Толерантность к физической нагрузке позволяет оценить эффективность проводимого лечения и реабилитационных мероприятий.

При физической нагрузке артериальное давление повышается. При исходном систолическом АД 160 мм рт. ст. и более от проведения теста следует отказаться, если в процессе выполнения пробы АД повышается до 230 мм рт. ст., пробу следует прекратить. Оценка результатов пробы проводится по общепринятым критериям, дополнительно оценивается тип реакции кровообращения на нагрузку как гипертензивный (неадекватный прирост АД на каждой ступени нагрузки).

Определение толерантности к физической нагрузке

Толерантность к физической нагрузке — это важный показатель у больных ИБС, в частности, после перенесенного инфаркта миокарда, стентирования коронарных сосудов, операции аортокоронарного шунтирования. Толерантность к физической нагрузке позволяет оценить эффективность проводимого лечения и реабилитационных мероприятий.

Для определения толерантности используется, как правило, методика ступенчато возрастающих нагрузок на велоэргометре с шагом 25-30 вт, длительность каждой ступени нагрузки не менее 3 минут (время, за которое развивается состояние steady state, — стабильный уровень потребления кислорода миокардом). При выполнении пробы на тредмиле мощность нагрузки задается скоростью движения ленты и углом ее наклона к горизонту, оценка толерантности осуществляется в единицах МЕТ.

Следует отметить, что количество ступеней нагрузки должно быть не более четырех, физическая детренированность, усталость, другие экстракардиальные причины ограничивают физическую работоспособность и повлияют на оценку результатов. Пробу не следует проводить излишне долго. Критериями прекращения пробы служат общепринятые клинические и электрокардиографические критерии (возникновение ангинозного приступа, динамика сегмента ST и зубца Т на ЭКГ, достижение субмаксимальной ЧСС). Мощность физической нагрузки, соответствующая толерантности, или величина МЕТ определяется по предыдущей выполненной ступени нагрузки. Так, если тест прекращен при выполнении нагрузки 100 вт, толерантность определяется как 75 вт. Если субмаксимальная ЧСС была достигнута при нагрузке 8 МЕТ, а предыдущая ступень тредмила была 6 МЕТ — толерантность определяется как 6 МЕТ.

Соответствие МЕТ основным видам деятельности

МЕТ	Виды деятельности
1	Отдых
2	Ходьба по ровной местности в спокойном темпе
4	Быстрая ходьба
7	Прием душа
10	Подъем по лестнице до 5-го этажа в среднем темпе (без остановок)
13	Выполнение физической работы средней интенсивности (вскапывание огорода)
18	Занятия спортом

Практическое значение имеет соотношение МЕТ различным видам деятельности, приведенным в таблице.

Клиницист (кардиолог или терапевт), должен знать показания и противопоказания к проведению пробы с физической нагрузкой, должен четко сформулировать задачу перед врачом функциональной диагностики, знать основные методические принципы проведения нагрузочных тестов, чтобы адекватно и критично оценить их результаты и практическое значение.

Электрокардиография (ЭКГ) с функциональными пробами

Это модификация метода стандартной электрокардиографии, когда запись кардиограммы проводится на фоне введения лекарственных препаратов, влияющих на коронарное кровообращение и функциональное состояние миокарда. Нагрузочная фармакологическая проба проводится с контролем состояния больного, измерением артериального давления и записью ЭКГ. Методика записи кардиограммы не отличается от классической. ЭКГ и давление регистрируют до введения препарата, каждую минуту на фоне введения препарата и после прекращения введения до момента возвращения конфигурации ЭКГ в исходное состояние. Изменения ЭКГ оценивают по тем же критериям, что и при нагрузочных пробах с физическими нагрузками (велоэргометрии и тредмил-тесте). Нагрузочную фармакологическую пробу считают положительной при проявлении изменений ЭКГ ишемического характера в сочетании или без сочетания с приступом стенокардии. Если болевые ощущения в грудной клетке не сопровождаются изменениями электрокардиограммы, то пробу считают сомнительной. Отсутствие приступа стенокардии и изменений на ЭКГ указывает, что проба является отрицательной. Исследование прекращается по достижению положительного результата или при отсутствии такового, но введении определенной дозы препарата.

Показания
Нагрузочные фармакологические тесты, как и тесты с физической нагрузкой, используются в кардиологии для диагностики ишемической болезни сердца, особенно начальных безболевых форм и некоторых редких и особых форм болезни.
Подготовка к исследованию
За три часа до проведения нагрузочных тестов необходимо исключить приём пищи, напитков, содержащих кофеин, алкогольных напитков, а также воздержаться от курения. Не рекомендуется проводить исследование после стрессовых ситуаций и больших физических нагрузок. Перед исследованием необходима консультация врача о принимаемых лекарственных препаратах, оказывающих влияние на сердечно-сосудистую систему.

Проба назначается врачом после анализа обычной ЭКГ. Помогает диагностировать ваго- или симпатозависимые нарушения ритма и проводимости. Позволяет выявлять вегетативную реактивность сердечно-сосудистой системы и дифференцировать ее от других патологических состояний. После предварительного короткого отдыха пациенту регистрируется ЭКГ в горизонтальном положении. Затем производится регистрация ЭКГ в вертикальном положении после 5-10 минут стояния.

Мужчинам рекомендуется предварительно сбрить волосы на груди для улучшения контакта электродов с кожей и повышения качества записи при ЭКГ.

Иногда на ранних этапах проб с физической нагрузкой выявляются неспецифические изменения ЭКГ, затрудняющие интерпретацию результатов. Эти изменения объясняют гипокапнией и дыхательным алкалозом, артериальной гипоксемией, сдвигами электролитов крови, но в основном связывают с гипервентиляцией легких.
Для того, чтобы отличать изменения ЭКГ, связанные с самой нагрузкой, от изменений реполяризации, вызванных гипервентиляцией, проводится дополнительная проба — проба с гипервентиляцией.
Установлено, что гипервентиляция легких, вызывая внеклеточный алкалоз, ведет к изменениям внутриклеточного содержания ионов водорода и кальция.
Вследствие снижения содержания водорода и повышения кальция в гладкомышечных клетках коронарных артерий индуцируется ангиоспазм, в связи с чем эту пробу стали применять для диагностики спонтанной стенокардии.
