На первой же консультации ортопеда при жалобах на боль в колене или локте, плече или голеностопе пациенту назначают рентгенографию. Долгое время это исследование считалось золотым стандартом диагностики болезней суставов. После появления и введения в широкую практику МРТ оно несколько сдало свои позиции, но не потеряло актуальности, особенно на начальной стадии обследования.

Рентген - эффективный способ установить болезнь и следить за ходом лечения

В каких случаях назначают рентген суставов

Чаще всего рентген назначают при подозрении на вывих, растяжение, перелом, разрыв сухожилий и другие травмы. Однако это исследование позволяет также увидеть изменения в структуре тканей, обнаружить опухоли, кисты, деформации, артроз и артрит. Поэтому диагностический метод эффективен при любых жалобах в отношении опорно-двигательного аппарата.

Что такое рентген-диагностика

Рентген-диагностика базируется на специальных рентгеновских лучах, которые излучает аппарат. Мягкие ткани пропускают их, а твердые - поглощают, поэтому на снимке первые окрашены в темный цвет, а вторые - в светлый. Наиболее ярко на снимках видны костные ткани, поэтому метод используют для обследования состояния костей и суставов. Результаты предоставляются на бумажном или цифровом носителе, сохраняются на жестком диске компьютера.

Получить рентгеновский снимок сегодня можно и на цифровом носителе

Как проводится

Рентгенография проводится без подготовки. Пациент располагается на специальном столе. Паховая область закрывается от облучения свинцовым фартуком. Детям накладывают защиту на область глаз и щитовидной железы, а у младенцев открытой оставляют только исследуемую область, например конечность.

Врач делает снимок в одной или нескольких проекциях. Чтобы они получились четкими, необходимо оставаться в неподвижном состоянии. Специалист самостоятельно определяет оптимальную проекцию в зависимости от исследуемого сегмента: прямая, боковая или комбинированный вариант.

Если у пациента лишний вес, снимок может быть нечетким

Опасно ли это

Рентген часто назначают не только на этапе диагностики, но и в ходе лечения артроза колена, тазобедренного или другого сустава. Многие опасаются, что излучения навредят организму и запустят в нем необратимые процессы, например перерождение клеток в злокачественные, ослабят и без того слабый у пожилого человека иммунитет. Можно ли часто делать рентгенографию?

Вред от излучения на современных аппаратах минимален, если соблюдены все правила безопасности. Доза излучения сопоставима с той, которую мы ежедневно получаем от телевизора или во время перелета на самолете. Поэтому не стоит отказываться от обследования, если врач настаивает. Главное - соблюсти меры предосторожности.

Насколько опасен рентген и кому категорически противопоказано проходить это обследование? Ответы - в видео ниже:

Ограничения

Рентген не проводят детям до трех месяцев, которым при острой необходимости назначают УЗИ. Врачи также не рекомендуют чрезмерно облучать грудных детей в области таза, поскольку это может привести в будущем к бесплодию, заболеванию крови, опухолевому процессу. Детям обследование проводят строго по показаниям и нормировано, не чаще, чем раз в полгода.

Рентгенографию не проводят беременным, чтобы избежать негативного влияния на плод. Также она противопоказана людям с металлическими протезами или имплантами в исследуемой области и лицам с шизофренией (и другими психическими расстройствами), не способным пребывать в неподвижном состоянии. Остальным людям, в том числе старшего возраста, обследование делать можно.

Что показывает рентген голеностопного сустава

Голеностоп страдает очень часто, поскольку стопы принимают на себя максимальную нагрузку при прямохождении. Рентген этот сустава делают обычно в трех проекциях, с нагрузкой или без нее: боковой, косой снимок и рентген пяточной кости. Иногда для уточнения диагноза и оценки состояния мягких тканей дополнительно назначают КТ или МРТ.

Рентген позволяет диагностировать:

  • травмы; ;
  • артрит, синовит, подагру;
  • врожденные анатомические нарушения;
  • остеофиты - пяточные шпоры;
  • плоскостопие;
  • нарушения обмена веществ и др.

Рентген-снимок хорошо показывает состояние костей стопы

Насколько информативен рентген коленного сустава

В случае с коленом это обследование назначают при любых повреждениях и травмах, болезненности в покое и движении. Среди других показаний - припухлость, изменение цвета кожи, деформации и ограничение подвижности, симптомы, которые часто сопровождают артроз.

Самую большую диагностическую ценность рентген колена имеет при травмах - трещинах костей, переломах, вывихах и подвывихах суставов. Он диагностирует переломы мыщелков, травмы менисков и надколенника, кровоизлияния в коленный сустав. Метод позволяет обследовать сустав и прилегающие области - малоберцовую, бедренную и большеберцовую кости. С его помощью можно выявить артроз, артрит и остеопороз, а затем продолжить обследование другими методами.

Для диагностики коленного сустава наряду с рентгеном часто используют МРТ

В каких случаях назначают рентген тазобедренного сустава

Тазобедренные суставы - одни из самых сложно устроенных в организме. Пациента отправляют на рентген, если он испытывает дискомфорт при движении и ограничен в подвижности. Если сустав болит или деформирован, а также после любой травмы.

С помощью рентгенографии можно выявить такие болезни и патологии:

  • вывих и дисплазия тазобедренного сустава врожденного характера;
  • приобретенные вывихи и переломы (актуально для пожилых людей, страдающих от коксартроза);
  • первичные опухоли, метастазы рака другой локализации;
  • остеопороз, некроз головки тазобедренной кости;
  • воспаления в суставе;
  • артроз и другие патологические изменения.

В отличие от остальных участков, перед рентгеном тазобедренного сустава пациенту могут порекомендовать сделать очищающую клизму или накануне принять слабительное. Это делается для того, чтобы на снимке не было затемнений из-за переполненного кишечника.

Рентген тазобедренного сустава позволяет диагностировать коксартроз

Особенности рентгена верхних конечностей

Рентген локтя назначают также после травм - сильного ушиба, вывиха, перелома - или при подозрении на различные патологии. Он позволяет получить информацию о суставной щели и ее сужении, о состоянии окончаний кости плечевого отдела и предплечья. Специалист также получает данные об областях, смежных с локтевым суставом, что облегчает диагностику. Ведь далеко не всегда причина боли - артроз локтя, артрит или бурсит: часто она имеет распространяющийся характер и совершенно другой источник.

Боль в плече часто возникает на фоне неврологических и сосудистых заболеваний, однако причиной может быть и артроз плеча, а также системные заболевания плечевого сустава воспалительного характера. Рентген в основном назначают при подозрении на вывих или перелом. На снимке видны и соседние образования - ключицы и лопатки. Он информативен также при артрозе и артрите, некрозе плечевых головок, тендините и других заболеваниях.

Артроз верхних конечностей на рентген-снимке часто обнаруживается случайно

Рентгенография - простой, быстрый, безболезненный способ диагностики, который дает информацию о состоянии костей и суставов. При обнаружении артроза часто назначают дополнительные инструментальные методы, позволяющие рассмотреть глубинные структуры мягких тканей, изучить состояние хрящей. Однако МРТ и КТ - исследования дорогостоящие и не всегда необходимые. Поэтому, если ортопед настаивает на рентгене, отказываться не стоит.

Рентген локтевого сустава: что показывает и как правильно сделать?

Рентген локтевого сустава является одним из самых популярных и эффективных методов диагностики при подозрении на развитие какой-либо суставной патологии. На рентгеновских снимках можно увидеть:

  • разрастание костной ткани по краям хряща локтевого сустава;
  • нарушение структуры поверхности костной ткани сустава;
  • локализацию отложений кальция.

Перелом

На рентгеновских снимках такая патология, как перелом локтевого сустава, будет видна достаточно чётко. Снимок поможет определить сложность перелома, его локализацию и вид.

Сами кости локтевого сустава на снимках отображаются в виде белых продолговатых образований. Переломы - это затемнённые линии на кости. Их ход (направление) определяет вид перелома - косой, поперечный, винтообразный. При множественных переломах или оскольчатых таких линий будет несколько.

Вывих

Вывих локтевого сустава представляет собой смещение костей предплечья из места, где соединяются их окончания с нижней частью плечевой кости. На снимке, соответственно, именно это и визуализируется. Различают два вида вывиха - наружу и внутрь.

Трещины

Аналогично перелому,трещина локтя визуализируется на снимке рентгена как темная линия. При этом она не пересекает кость полностью. Чтобы точно определить наличие трещины и её локализацию, нужно делать прицельный снимок или выполнять его в нескольких проекциях, так как мелкие трещины так явно могут быть и не видны.

Артрозы и артриты

Артрозом локтевого сустава называют разрушение в нём хрящевой ткани, вследствие чего локоть теряет подвижность и амортизирующие функции. На рентгеновском снимке при артрозе практически незаметно межсуставной щели, кости предплечья и плеча в некоторых местах имеют плотное прилегание.

При артрите локтевого сустава может наблюдаться отёк и воспаление синовиальной мембраны, выстилающей полость сустава. Также имеет место нарушение структуры костной ткани. На рентгеновском снимке можно заметить изменение структуры и патологию соединения костей сустава.

Синовит

Синовит - это заболевание, при котором воспаляются внутренние оболочки локтевого сустава, а в его полости скапливается жидкость. Такую патологию можно заметить чисто визуально - в области локтя образуется припухлость, мягкая на ощупь. Для уточнения делают рентген локтя, чтобы убедится, что припухлость образуется именно из-за скопления жидкости.

Врожденные аномалии

К наиболее часто встречающейся врождённой аномалии относится вывих головки лучевой кости. На рентгеновском снимке при такой патологии можно увидеть, что головка лучевой кости не лежит в лучевой вырезке локтевой кости.

Термин «врождённая аномалия» не означает, что уже в первые месяцы после рождения ребёнка она чётко проявляется. Не всегда родители или даже врачи могут обратить внимание на некоторое ограничение движений локтей ребенка. Для подтверждения диагноза нужна точная диагностика, это рентген либо МРТ или КТ.

Обменные нарушения

Нарушение обмена веществ, ввиду которого образуются скопления излишков кальция в области локтевого сустава, на рентгене будут заметны. В этом случае локтевые и лучевые кости будут иметь форму, отличную от нормы (то есть в отдельных частях костей могут наблюдаться выпуклости или другие отклонения от нормальной формы).

В каких случаях назначают рентген локтя?

Рентген локтевого сустава - это не просто фото костей руки. Это процедура, которая делается только по назначению врача, при наличии определённых показаний и имеет ограничение по количеству проведений (так как рентгеновские лучи могут оказать негативное влияние на организм человека).

Болевой синдром в этой области

Практически в 100% случаев рентген локтевого сустава назначают, когда пациент жалуется на боль в этой области. Боль может ощущаться при движении руки или в состоянии покоя, иметь различную интенсивность, быть колющей, ноющей или любой другой. Если боль в локте имеет место, всегда есть смысл сделать рентген для уточнения диагноза. Все вышеперечисленные патологии локтевого сустава могут иметь болевой синдром.

Отечность тканей

Ярко выявленный отёк тканей локтя может стать следствием удара, травмы, перелома или различных болезней суставов. Также возможно, что костная ткань тут не причём,а проблема кроется в мягких тканях. Рентген в этом случае поможет точно выявить причину отёка.

Изменение цвета (покраснение, синюшность)

Исследование с помощью рентгена может назначаться, когда в области локтевого сустава наблюдается покраснение или синюшность. Возможно, это следствие удара или ушиба. Если пациент не может вспомнить таких случаев, проблема может скрываться гораздо глубже.

Высокая температура (как общая, так и местная)

Воспалительные процессы, протекающие в локтевом суставе, могут провоцировать повышение температуры: как общей, так и местной (когда область локтя заметно горячее, чем остальные участки тела). Рентген поможет выявить, с чем связано повышение температуры.

Ограничение подвижности

Сложное сгибание и разгибание локтя - одно из показаний для рентгена. Причин ограничения подвижности много: артрит, артроз, врождённая патология и так далее.

Особенности проведения рентгена детям

Развивающийся детский организм в силу несовершенства более подвержен негативному влиянию ионизирующих лучейрентгеновского аппарата, чем взрослый. Опасность рентгена для детей заключается в высокой вероятности злокачественного перерождения клеток, попадающих в зону облучения. Чем меньше возраст ребёнка, тем больше опасность и тем чаще могут наблюдаться осложнения.

Рентген локтевого сустава (локтя) у детей в норме может производиться после исполнения ребёнку 14 лет. Для более раннего проведения рентгена должны быть серьезные показания, например, травма или падение, вследствие которых локтевой сустав раздробился или деформировался.

Как проходит процедура рентгена локтя?

Рентген локтя взрослого человека или ребёнка (если для диагностики эта процедура неизбежна) не требует предварительной подготовки. Он безболезнен и делается буквально за несколько секунд.

Пациента усаживают возле стола рентгеновского аппарата. Затем кладут его руку на стол, сгибая её в локте, и делают снимок. Далее может быть выполнено ещё несколько снимков в других проекциях (например, при выпрямленной руке).

При сканировании рукой нельзя шевелить. Это навредит качеству снимка.

Для защиты от лишнего облучения на пациента надевается специальный свинцовый жилет.

Кому нельзя делать рентген?

Рентген противопоказано делать беременным женщинам, пациентам в тяжёлом состоянии, страдающим шизофренией, ожирением.


Наши медицинские центры

  • Взрослое отделение
  • Диагностика
  • Консультации
  • Центр лечения боли
  • Центр здоровья сердца
  • Центр здоровья женщины
  • Центр эндокринологии
  • Детское отделение
  • Массаж
  • Нефрология
  • Оториноларингология
  • Офтальмология
  • Эндокринология

Запись по ОМС на МРТ и КТ

Включить версию для слабовидящих?

Настоящим я даю своё согласие ООО «Диагностический центр «Энерго» (далее - Общество) (ИНН: 7810812758, юридический адрес - 196084, город Санкт-Петербург, ул. Киевская, д. 5 к. 4, помещ. 20-н), далее - «Оператор», и третьим лицам, осуществляющим обработку моих персональных данных по поручению Оператора, на обработку указанных сведений обо мне, в целях содействия в трудоустройстве.

Я соглашаюсь на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение моих персональных данных, а также на осуществление любых других действий, предусмотренных действующим законодательством Российской Федерации, совершаемых с использованием средств автоматизации или без использования таких средств.

Настоящее согласие дано мною лично и добровольно. Настоящее согласие действует до момента его отзыва при отсутствии у Оператора других законных оснований для обработки персональных данных и может быть отозвано мной в любой момент в письменной форме путем направления уведомления Оператору по адресу, указанному выше.

Мы используем cookie-файлы, IP-адреса и данные об устройствах для аналитики, чтобы Ваше посещение сайта было удобным и персонализированным. Вы можете отключить cookie-файлы в настройках вашего браузера. Продолжая пользоваться нашим сайтом, Вы даете согласие на обработку перечисленных данных и принимаете условия Политики обработки и обеспечения безопасности ПДн.

Назначение снимка. Снимок предназначен для изучения рентгеновской суставной щели, структуры и контуров смежных концов плечевой кости и костей предплечья. Снимок назначают при различных заболеваниях сустава и в случаях травмы.

1. Больной сидит боком к столу. Рука отведена в плечевом суставе, максимально разогнута в локтевом суставе и расположена на столе или на подставках. Кисть находится в положении супинации. Кассету размером 18Х 24 или 24Х 30 см укладывают под заднюю поверхность локтевого сустава.

Суставная щель, находящаяся на 3 см дистальнее медиального надмыщелка, легко прощупываемого под кожей, соответствует средней линии кассеты. На нее отвесно и направляют пучок рентгеновского излучения (рис. 329).

2. Снимок может быть выполнен и в положении больного лежа на спине. Рука максимально разогнута в локтевом суставе, кисть — в положении супинации. Положение кассеты и центрация пучка рентгеновского излучения те же (рис. 330).

3. Укладка при выполнении снимка локтевого сустава в прямой проекции в случаях сгибательной контрактуры в суставе имеет некоторые особенности. Для получения изображения суставной щели необходимо уложить руку так, чтобы к кассете, расположенной на снимочном столе, прилегала задняя поверхность предплечья. Ладонь при этом обращена вверх. Плечо располагается под углом к кассете. В зависимости от выраженности сгибательной контрактуры больной либо сидит на высокой скамейке у края стола, либо стоит. Пучок рентгеновского излучения направляют отвесно на середину локтевой ямки (рис. 331). При угле сгибания больше 90° изображение суставной щели получается искаженным.

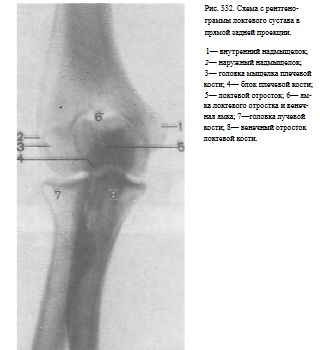

Информативность снимка. На рентгенограмме выявляются дистальный конец плечевой кости, ее суставная поверхность, образованная головкой и блоком, рентгеновские суставные щели плечелучевого, плечелоктевого и проксимального лучелоктевого суставов, головка лучевой кости, локтевой и венечный отростки локтевой кости и проксимальные отделы диафизов лучевой и локтевой костей (рис. 332).

Критерием правильности укладки является отображение рентгеновских суставных щелей плечелоктевого и плечелучевого суставов в виде лентовидной извилистой полосы просветления.



СНИМОК ЛОКТЕВОГО СУСТАВА В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка. Снимок в боковой проекции является обязательным при исследовании локтевого сустава, так как только при рентгенографии в двух взаимно перпендикулярных проекциях могут быть правильно оценены изменения и в самом суставе, и в смежных отделах костей.

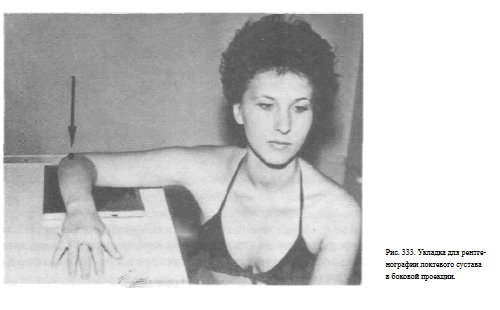

Укладка больного для выполнения снимка. Больной сидит боком к столу.

Рука отведена в плечевом суставе и согнута под прямым углом в локтевом суставе. Кисть находится в положении пронации.

Плоскость, соединяющая надмыщелки плечевой кости, должна быть перпендикулярна к плоскости кассеты. Для этого длинная ось плечевой кости должна находиться в горизонтальной плоскости, дистальный конец предплечья слегка приподнят (на 10—15°).

Кассета размером 18X24 см размещена на столе, область локтевого сустава примыкает к ней внутренней поверхностью. Пучок рентгеновского излучения направлен отвесно на суставную щель в центр кассеты (рис. 333),

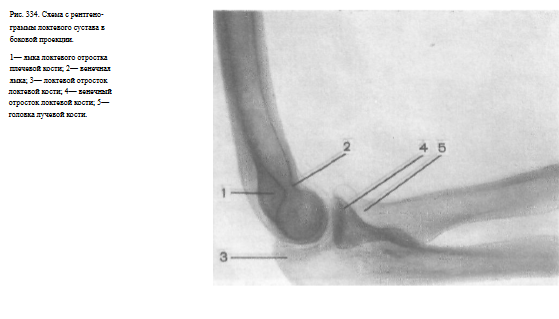

Информативность снимка. На снимке определяются дистальный отдел плечевой кости и проксимальные отделы костей предплечья. Хорошо видны локтевой и венечный отростки локтевой кости, головка и шейка лучевой кости.

Блок и головка плечевой кости проекционно наслаиваются друг на друга и определяются на снимке в виде концентрических кругов, что и служит показателем правильности укладки (рис. 334).


СНИМОК ЛОКТЕВОГО СУСТАВА В АКСИАЛЬНОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для изучения локтевого отростка и заднего отдела суставной поверхности блока плечевой кости.

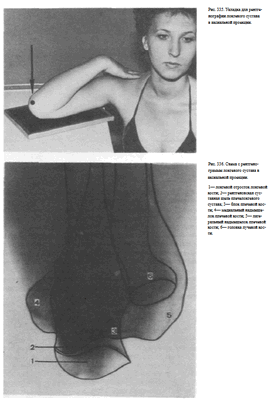

Укладка больного для выполнения снимка. Больной сидит боком или лицом к столу. Рука максимально согнута в локтевом суставе и прилегает задней поверхностью плеча к плоскости стола. Кисть ладонью прилежит к области плечевого сустава. Кассету размером 13X18 см укладывают под область локтевого сустава.

Пучок рентгеновского излучения направляют на выступающий локтевой отросток перпендикулярно к кассете (рис. 335).


Информативность снимка. На снимке видны локтевой отросток локтевой кости, блок плечевой кости, медиальный и латеральный надмыщелки плечевой кости, головка лучевой кости, рентгеновская суставная щель плечелоктевого сустава (рис. 336).


Теги: локоть
234567 Начало активности (дата): 23.12.2019 20:11:00
234567 Кем создан (ID): 989
234567 Ключевые слова: локтевой сустав, плечелоктевой сустав,рентген, укладка, прямая проекция
12354567899

Укладка при рентгенограмме локтевого сустава в аксиолатеральной проекции (методе Койла)

godfreynewboldhounsfield

Обзор

Укладки при рентгеновских исследованиях

Укладка локтевого сустава

Укладка голеностопного сустава

Укладка для снимка стопы

Укладка пациента для снимка пазух

Укладка для снимка пяточной кости

Укладка для снимка грудины

Укладка поясничного отдела позвоночника

Укладка лучезапястного сустава

Укладка височно нижнечелюстного сустава

Укладка для снимка глазницы

Рентген локтевого сустава

Рентген локтя назначается пациентам, чтобы быстро и объективно оценить состояние костей, выявить признаки травмы или хронического заболевания. Рентгенография на современных аппаратах обладает высокой информативностью, поэтому зачастую по результатам диагностики врачу сразу же удается поставить точный диагноз.

Для удобства пациентов рентгенографию можно пройти в «СМ-Клиника» по предварительной записи без ожидания в очереди. Исследование проводится на оборудовании экспертного класса, а готовые снимки выдаются на руки в течение 20-30 минут.

Рентгенография в «СМ-Клиника» это

Цели рентгенодиагностики

Сделать рентген локтевого сустава - самый быстрый и доступный способ оценить состояние костных структур. Такая диагностика не требует дополнительного введения контрастного вещества, поскольку плотная костная ткань задерживает рентгеновские лучи и хорошо визуализируется.

Рентгенограммы помогают подтвердить/исключить наличие таких патологических изменений:

  • признаки неправильно сросшегося перелома;
  • вывих или подвывих локтя - смещение суставных поверхностей относительно друг друга;
  • воспалительные процессы, которые могут указывать на артрит, остеомиелит;
  • дегенеративно-дистрофические изменения структур локтевого сустава, которые типичны для артроза, остеопороза, ревматических болезней;
  • объемные образования костной ткани, которые свидетельствуют о доброкачественной или злокачественной опухоли.

Исследование помогает врачу-травматологу быстро определить характер перелома после травмы: сильного удара, падения на локоть, сильного выкручивания или загиба руки. В таком случае при проведении рентгена локтевого сустава на снимках удается обнаружить надмыщелковый или чрезмыщелковый перелом плеча, перелом отростков локтевой кости, перелом Монтеджи (перелом локтевой кости в области локтевого сустава с одновременным вывихом лучевой кости) и другие варианты повреждения костей.

Показания

Чаще всего на рентгенологическое обследование пациента направляет травматолог-ортопед, ревматолог или хирург. На снимках врач может рассмотреть состояние всех 3-х костей, образующих локоть: плечевой, локтевой и лучевой, а также оценить их взаиморасположение, конфигурацию сустава, косвенные признаки патологии мышечной или хрящевой ткани.

Диагностика проводится при наличии характерных жалоб:

  • боли в области локтя во время движений или в покое;
  • уменьшение подвижности в локтевом суставе, неприятные «щелчки» при сгибании-разгибании руки;
  • покраснение и отечность кожи вокруг локтя;
  • повышение температуры кожи над локтевым суставом;
  • деформация и/или неестественное положение руки.

Цена рентгена локтевого сустава невысока, данное исследование назначают не только на этапе первичной диагностики, но и для контроля динамики заболевания, подготовки к оперативному вмешательству, подтверждения полного выздоровления.

Исследование также может применяться при симптомах поражения нервов верхней конечности: онемении пальцев, покалывании и чувстве ползания «мурашек» по коже, слабости кистей рук, нарушениях мелкой моторики. Рентгенодиагностика позволяет выявить костные изменения, которые могли стать причиной сдавливания нервных стволов.
