Желудочковая экстрасистолия является частым нарушением ритма сердца у детей. Клиническое течение и прогноз заболевания определяются наличием патологии сердечно-сосудистой системы, устойчивостью и представленностью аритмии, эффективностью терапии. В статье

Premature ventricular contractions in children: classification, approaches to observation and treatment

Premature ventricular contractions is a frequent disorder of heart rhythm in children. The clinical course and the forecast for the disease is defined by the presence of cardiovascular system pathology, stability and presence of arrhythmia, and therapy efficiency. The article gives classification of premature ventricular contractions, approaches to prescription of anti-arrhythmic therapy and radiofrequency ablation based on the available national and international guidelines.

Желудочковая экстрасистолия (ЖЭС) — это одно из наиболее частых нарушений ритма сердца во всех возрастных группах детей, особенно у подростков. Однако частая ЖЭС и ее «сложные» формы: бигеминия, парная, полиморфная ЖЭС, пробежки неустойчивой желудочковой тахикардии (до 3 комплексов QRS) встречаются редко 2.

Желудочковая экстрасистола — это преждевременное по отношению к основному желудочковому ритму возбуждение сердца, исходящее из источника, расположенного ниже разветвления пучка Гиса (ножки пучка Гиса, волокна Пуркинье, миокард желудочков). Желудочковая экстрасистолия — это повторяющиеся желудочковые экстрасистолы.

КОД ПО МКБ-10: I49.3 Преждевременная деполяризация желудочков.

Классификация ЖЭС строится на основании различных характеристик желудочковых экстрасистол, в первую очередь электрокардиографических, которые используются в формировании диагноза:

1. По наличию заболеваний сердца:

1.1. Органическая.
1.2. Идиопатическая.

2.1. Редкая.
2.2. Частая.

3. По циркадной представленности:

3.1. Дневная.
3.2. Ночная.
3.3. Смешанная.

4.1. Одиночная.
4.2. Парная (спаренная).
4.3. Три подряд (неустойчивая желудочковая тахикардия).

5. По периодичности:

5.1. Спорадическая.
5.2. Регулярная, аллоритмия (бигеминия — экстрасистола после каждого основного комплекса, тригеминия — экстрасистола после каждых двух основных комплексов, квадригеминия — после каждых трех и т. д.).

6. По форме комплекса QRS:

6.1. Мономорфная (одной формы).
6.2. Политопная (разной формы).

7. По количеству очагов возникновения:

7.1. Монотопная (из одного источника).
7.2. Политопная (из нескольких источников).

8. По времени появления экстрасистол в диастоле:

8.1. Сверхранняя (восходящее колено зубца Т).
8.2. Ранняя (нисходящее колено зубца Т).
8.3. Поздняя (за зубцом Т).

9. По отношению к основному ритму:

9.1. С полной компенсаторной паузой.
9.2. С неполной компенсаторной паузой.
9.3. С угнетением синусового узла.
9.4. Интерполированная (вставочная).

10. По анатомической локализации источника:

10.1. Правожелудочковая (из выходного тракта, верхушки, свободной стенки и т. д.).
10.2. Левожелудочковая.
10.3. Субэндокардиальная.
10.4. Субэпикардиальная.

У детей раннего возраста следует оценивать частоту ЖЭС в процентах от суточного ритма из-за высокой частоты сердечных сокращений базового ритма, у подростков количественная оценка ЖЭС примерно соответствует процентной составляющей от суточного ритма. Частой ЖЭС считают представленность аритмии на уровне более 5-7% от суточного ритма. В большинстве случаев у детей ЖЭС не связана с заболеваниями сердца, т. е. является «идиопатической». Критериями хорошего прогноза клинического течения ЖЭС у детей являются: отсутствие органических заболеваний сердца, отсутствие случаев внезапной сердечной смерти (ВCC) в семье, отсутствие жалоб, редкая ЖЭС, мономорфная ЖЭС, исчезновение ЖЭС на фоне физической нагрузки. При наличии у ребенка с ЖЭС структурных аномалий сердца и заболеваний миокарда прогноз значительно ухудшается. У детей с идиопатической ЖЭС не доказан риск возникновения желудочковой тахикардии (ЖТ) и риск ВСС, даже при наличии «сложных» форм ЖЭС. Однако не исключено изначальное совместное существование ЖЭС и ЖТ, поэтому одним из важных моментов обследования ребенка с ЖЭС является исключение наличия ЖТ, особенно у детей с такими жалобами, как внезапное ухудшение самочувствия, эпизоды головокружения, обмороки.

В клинической практике часто используют классификацию ЖЭС, предложенную B. Lown и M. Wolf в 1971 г. Следует учитывать, что данная градация ЖЭС была разработана для пациентов с острым инфарктом миокарда. Подразумевалось, что чем выше класс ЖЭС, тем выше риск возникновения фатальных желудочковых аритмий у данных пациентов, поэтому самой опасной была признана ранняя ЖЭС, способная вызвать ЖТ и фибрилляцию желудочков в остром периоде инфаркта миокарда. Для пациентов без острой ишемии миокарда, тем более у детей с идиопатической ЖЭС, ранние желудочковые экстрасистолы не имеют столь важного прогностического значения. Поэтому для детей более предпочтительной выглядит модификация данной классификации по M. Ryan (1975).

Подходы к лечению ребенка с ЖЭС строятся на оценке опасности нарушения ритма сердца и имеющихся жалоб пациента. Дети даже с частой ЖЭС редко жалуются на перебои в работе сердца. Врач отмечает нерегулярный пульс и аритмию при аускультации сердца. ЖЭС нарушает правильность сердечного ритма из-за преждевременности сокращений желудочков и постэкстрасистолических пауз.

Серьезной угрозой частой идиопатической ЖЭС считается возможность развития аритмогенной кардиомиопатии, что наблюдается крайне редко. Динамическое наблюдение за детьми с ЖЭС, проведение контрольной эхокардиографии 1-2 раза в год позволяют контролировать изменения размеров сердца и сократительной способности миокарда, вовремя назначать лечение. Причинами развития аритмогенной кардиомиопатии, связанной с ЖЭС, может быть ряд факторов: гемодинамическая неполноценность ЖЭС из-за укорочения времени диастолического наполнения желудочков, снижения ударного объема и нарушения перфузии миокарда, желудочковая диссинхрония из-за неправильной последовательности возбуждения миокарда, ремоделирование сердца в результате нарушения ионного обмена в кардиомиоцитах 5. Угроза развития аритмогенной кардиомиопатии повышается при очень частой ЖЭС, когда ее представленность превышает 20-25% от суточного ритма, когда имеются «сложные» формы данной аритмии, например, длительная бигеминия, частые пробежки неустойчивой ЖТ.

В большинстве случаев идиопатическая ЖЭС не требует назначения антиаритмической терапии (ААТ). Ребенок с ЖЭС нуждается в первую очередь в наблюдении, лечении хронических заболеваний, в особенности патологии желудочно-кишечного тракта, ЛОР-органов, нервной системы, опорно-двигательного аппарата. Необходимо нормализовать режим дня, сна, отдыха ребенка, исключить стимуляторы (крепкий чай, кофе, энергетики и т. д.). При гипокалиемии хороший эффект можно ожидать от препаратов калия. Показана витаминотерапия с макро- и микроэлементами.

По нашему опыту, наиболее часто антиаритмическая терапия требуется детям с частой идиопатической ЖЭС (обычно более 20% в сутки) с выявленными признаками снижения сократительной способности миокарда и/или расширения камер сердца, т. е. с начальными признаками аритмогенной кардиомиопатии. При устойчивом характере ЖЭС, неэффективности ААТ рассматривается вопрос о проведении радиочастотной аблации (РЧА) источника ЖЭС. Такое представление соответствует национальным и международным рекомендациям [1, 6, 7]. В подробном документе о лечении желудочковых аритмий у детей без заболеваний сердца, разработанном совместно специалистами Общества детской и врожденной электрофизиологии (Pediatric and congenitalelectrophysiology society, PACES) и Общества нарушений сердечного ритма (Heart Rhythm Society, HRS), одобренном Американским колледжем кардиологов (American College of Cardiology, ACC) и Американской академией педиатрии (American Academy of Pediatrics, ААP), предложен следующий алгоритм выбора метода лечения [6]:

Показания класса I:

Пациенты с бессимптомной частой ЖЭС или ускоренным идиовентрикулярным ритмом, с нормальной сократительной способностью миокарда нуждаются в проведении комплексного обследования, в медикаментозной терапии не нуждаются.
У детей с частой ЖЭС, осложненной развитием аритмогенной дисфункцией миокарда, следует рассмотреть вопрос об ААТ или РЧА.

Показания класса IIА:

При наличии у пациента симптомов заболевания, которые коррелируют с частой ЖЭС или ускоренным идиовентрикулярным ритмом, следует рассмотреть вопрос об антиаритмической терапии β-адреноблокаторами или проведении РЧА источника аритмии.

Имеется ряд принципиальных моментов при назначении ААТ у детей. Назначение препарата, подбор дозы осуществляются под контролем ЭКГ. ААТ считается эффективной при уменьшении представленности ЖЭС более чем на 50%, парной ЖЭС более чем на 90%, отсутствии пробежек ЖТ. Препаратом первой линии является пропранолол, он наиболее эффективен при дневной ЖЭС, особенно связанной с физической нагрузкой. Препаратами второй линии являются блокаторы натриевых каналов IС класса (пропафенон, аллапинин), их назначать рекомендуется только в стационаре из-за возможного проаритмогенного эффекта. Аллапинин может быть выбран при сочетании брадикардии и ЖЭС. Амиодарон детям с идиопатической ЖЭС обычно не рекомендуется, при выборе между данным препаратом III класса и возможностью проведения РЧА большинство специалистов в настоящее время выбирают интервенционный вариант лечения как радикальный и более эффективный, чем ААТ. При назначении ААТ следует помнить, что побочные и проаритмогенные эффекты препаратов могут быть значительно опасней, чем ЖЭС, поэтому лечение должно проводиться строго по имеющимся рекомендациям.

Препараты и дозы для ААТ у детей с ЖЭС:

Пропранолол (Индерал, Анаприлин, Обзидан), неселективный β-адреноблокатор (II класс антиаритмических препаратов). Суточная доза — 1-4 мг/кг/сут (2-4 раза в день).
Пропафенон (Ритмонорм, Пропанорм), блокатор натриевых каналов (IС класс). Суточная доза — 7-15 мг/кг/сут (3 раза в день).
Аллапинин (IС класс). Суточная доза — 1 мг/кг/сут (3 раза в день).
Амиодарон, блокатор калиевых каналов (III класс). Суточная доза: доза насыщения — 10 мг/кг/сут (2 раза в день) — 10 дней. Поддерживающая доза — 5 мг/кг/сут.
Соталол (Соталекс) (III класс). Суточная доза — 1-4 мг/кг/сут (2 раза в день).

У детей с ЖЭС на фоне патологии сердца показано лечение основного заболевания, коррекция метаболических нарушений в миокарде. При частой ЖЭС, рефрактерной к ААТ, осложненной развитием аритмогенной кардиомиопатии, целесообразно рассмотреть вопрос о проведении РЧА. Имеются следующие международные рекомендации по проведению РЧА у детей с желудочковыми аритмиями [6]:

Наличие аритмогенной дисфункции миокарда, развившейся на фоне частой ЖЭС. РЧА может быть проведена при неэффективности ААТ либо может быть первой линией терапии.

Наличие симптомов заболевания, которые коррелируют с частой ЖЭС или ускоренным идиовентрикулярным ритмом.

Класс III (противопоказания):

Бессимптомная ЖЭС, когда не прогнозируется развитие аритмогенной дисфункции миокарда.
ЖЭС, обусловленная преходящими причинами: острый миокардит, токсическое влияние медикаментов и т. д.

Таким образом, в большинстве случаев идиопатическая желудочковая экстрасистолия у детей имеет благоприятное течение и не требует антиаритмической терапии. В тех редких случаях, когда частая желудочковая экстрасистолия носит устойчивый характер, плохо переносится ребенком или приводит к развитию аритмогенной кардиомиопатии, приходится прибегать к назначению антиаритмической терапии, которая требует настороженности врача в отношении побочных и проаритмогенных эффектов препаратов. Еще в более редких случаях детям с желудочковой экстрасистолией требуется проведение радиочастотной аблации источника аритмии, что является более эффективным методом лечения, чем антиаритмическая терапия, но имеются риск осложнений из-за инвазивности процедуры и возрастные ограничения по проведению у детей первых лет жизни.

Литература

Клинические рекомендации по детской кардиологии и ревматологии / Под ред. проф. М. А. Школьниковой, проф. Е. А. Алексеевой. М., 2011. 503 с.
Воробьев А. С. Электрокардиография. СПб: СпецЛит, 2011. 456 с.
Макаров Л. М., Комолятова В. Н., Зевальд С. В. и др. Холтеровское мониторирование у здоровых детей первых дней жизни // Кардиология. 2009; 49 (10): 27-30.
Молочникова К. Б., Кручина Т. К., Новик Г. А., Гордеев О. Л., Егоров Д. Ф. Идиопатическая желудочковая экстрасистолия у детей: факторы, определяющие прогноз заболевания // Вестник аритмологии. 2017; 88: 52-56.
Dabbagh G. S., Bogun F. Predictors and Therapy of Cardiomyopathy Caused by Frequent Ventricular Ectopy // Curr Cardiol Rep. 2017 Sep; 19 (9): 80.
Crosson J. E., Callans D. J., Bradley D. J. et.al. PACES/HRS Expert Consensus Statement on the Evaluation and Management of Ventricular Arrhythmias in the Child With a Structurally Normal Heart // Heart Rhythm. 2014; 11 (9): e55-78.
Бокерия Л. А., Ревишвили А. Ш., Голицын С. П. и др. Клинические рекомендации по проведению электрофизиологических исследований, катетерной аблации и применению имплантируемых антиаритмических устройств. М.: Новая редакция, 2013. 595 с.

Т. К. Кручина* , 1 , доктор медицинских наук, профессор
Е. С. Васичкина**, доктор медицинских наук
К. Б. Алексеева*
Г. А. Новик*, доктор медицинских наук, профессор

* ГБОУ ВПО СпбГПМУ МЗ РФ, Санкт-Петербург
** ФГБУ НМИЦ им. В. А. Алмазова МЗ РФ, Санкт-Петербург

Желудочковая экстрасистолия у детей: классификация, принципы наблюдения и лечения/ Т. К. Кручина, Е. С. Васичкина, К. Б. Алексеева, Г. А. Новик

Для цитирования: Лечащий врач № 1/2018; Номера страниц в выпуске: 35-37

Теги: желудочковая экстрасистолия, дети, антиаритмическая терапия, радиочастотная аблация

Контурный анализ ЭКГ

Особенностью проведения электрокардиографии с помощью АРМ «Медсканер БИОРС» и АПК «Медсканер Велнесс» является возможность контурного анализа ЭКГ. Этот модуль предназначен для нахождения на графике ЭКГ особых точек, которые имеют диагностически важное значение, а также для вычисления параметров кардиограммы. С помощью полученных данных можно судить о нарушениях в работе сердца.

Вид ЭКГ здорового человека зависит от его телосложения, степени тренированности и других факторов, однако последовательность и положение определенных зубцов и сегментов в норме всегда одинаковы. Для оценки ЭКГ высоту зубцов, смещение и продолжительность сегментов сравнивают с нормальными показателями.

Для успешной работы с модулем контурного анализа необходимо понимать основные принципы строения кардиосигнала. Стандартный график ЭКГ состоит из множества повторяющихся, похожих друг на друга сегментов, называемых кардиоинтервалами. В свою очередь, каждый кардиоинтервал состоит из набора пиков и впадин (зубцов), которые отражают работу сердца за определенный период.

Показатели ЭКГ

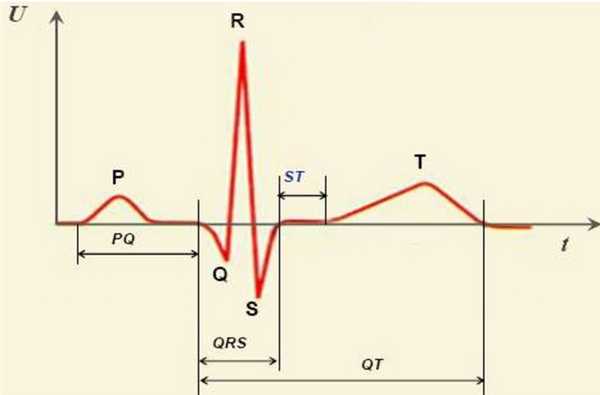

На графике ЭКГ различают сегменты, зубцы и интервалы. Сегментом называют отрезок прямой линии (изолинии) между двумя соседними зубцами. Зубцы обозначаются латинскими буквами P, Q, R, S, T — в порядке их появления слева направо. Они бывают отрицательные (Q или S; отрицательными также бывают зубцы T или P), т. е. ниже изолинии, либо положительные (T, P, R,) — выше изолинии. Интервал состоит из зубца (комплекса зубцов) и сегмента. Таким образом, интервал = зубец + сегмент. Наибольшее значение для диагностики имеют сегменты P-Q и S-T, а самые важные интервалы — это P-Q и Q-T.

Зубец P

Зубец Р — это сокращение предсердий. Он регистрируется первым; это небольшое, пологое, округлое отклонение, предшествующее зубчатому комплексу QRS. Лучше всего состояние предсердий видно в отведениях V1 и V2, т. к. грудные отведения, в отличие от стандартных, близко расположены к этим отделам сердца. Начальная часть зубца P соответствует возбуждению правого предсердия, средняя — окончанию этого процесса и началу возбуждения левого предсердия, конечная — генерируется левым предсердием.

В норме в отведениях I, II, aVF, V2-V6 зубец P всегда положительный. В отведениях III, aVL, V1 зубец P может быть положительным или двухфазным (часть зубца положительная, часть — отрицательная). В отведении aVR зубец P всегда отрицательный.

Нормальная длительность зубца P не превышает 0,1 c, а его амплитуда (высота) — 1,5-2,5 мм или до 0,25 мВ (при стандартной калибровке 1 мВ соответствуют 10 мм). Обычно при отклонении этих параметров зубца Р от нормы речь идет о гипертрофии предсердий.

Зубец P может быть зазубрен на вершине, при этом расстояние между зубцами не должно превышать 0,02 с. Время возбуждения правого предсердия измеряется от начала зубца P до первой его вершины (не более 0,04 с). Время возбуждения левого предсердия - от начала зубца P до второй его вершины или до наиболее высокой точки (не более 0,06 с).

При выраженном поражении мышц предсердий этот зубец обычно уменьшается, удлиняется и расщепляется. При так называемой мерцательной аритмии, когда предсердия сокращаются часто и хаотично, вместо зубца Р видны беспорядочные колебания изолинии.

Интервал PQ

Интервал PQ — это расстояние (временной промежуток) от начала зубца P до начала зубца Q (или зубца R, если зубец Q отсутствует — тогда речь идет об интервале PR). Этот интервал соответствует времени прохождения возбуждения по предсердиям и атриовентрикулярному узлу до миокарда желудочков. Интервал PQ (PR) зависит от возраста, массы тела, частоты сердечного ритма. Он удлиняется при АВ-блокадах и укорачивается при синдроме WPW.

В норме интервал PQ составляет 0,12-0,18 (до 0,2) секунд (6-9 клеточек). С возрастом интервал PQ удлиняется.

Отношение продолжительности зубца P к длительности сегмента PQ называется индексом Макруза. В норме индекс Макруза составляет 1,1-1,6. Этот индекс используется при диагностике гипертрофии предсердий.

Комплекс QRS

Комплекс QRS — это желудочковый комплекс, который регистрируется во время возбуждения желудочков сердца. Это самый большой комплекс на ЭКГ. В нем различают несколько остроконечных зубцов — как положительных (направлены вверх), так и отрицательных (направлены вниз).

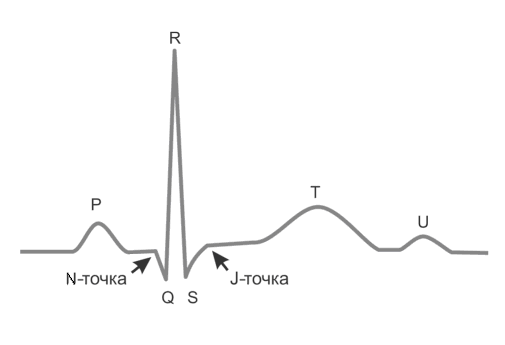

Точка N — переход от изолинии к зубцу Q (Начало QRS комплекса). Точка J — переход зубца S к сегменту S-T (окончание QRS комплекса).

Ширина комплекса QRS указывает на продолжительность возбуждения в желудочках и в норме составляет 0,06-0,08 (до 0,1) секунд. Ширина комплекса QRS несколько уменьшается с учащением сердечного ритма, и наоборот. Форма комплекса может изменяться при внеочередном сокращении (экстрасистолии) и других нарушениях проводимости. Расширение комплекса QRS наблюдается, например, при блокадах ножек пучка Гиса.

Зубец Q

Зубец Q (начальный зубец комплекса QRS) регистрируется во время возбуждения левой половины межжелудочковой перегородки. Он обязательно должен присутствовать в грудных отведениях V4, V5, V6 . Зубец Q не должен регистрироваться в грудных отведениях V1, V2, V3 (в противном случае это указывает на поражение сердца). В норме ширина зубца Q не должна превышать 0,03 с. Амплитуда зубца Q в каждом отведении должна быть менее 1/4 амплитуды следующего за ним зубца R в этом же отведении и не превышать 0,2 мВ — исключение составляет стандартное отведение III. Нормальный зубец Q не должен быть зазубрен.

Зубец R

Зубец R (основной зубец ЭКГ) отражает возбуждение желудочков сердца. Амплитуда зубца R в стандартных и усиленных от конечностей отведениях зависит от расположения электрической оси сердца.

Этот зубец, как и Q, может регистрироваться во всех стандартных и усиленных отведениях от конечностей. От V1 до V4 его амплитуда нарастает: RV4>RV3>RV2>RV1 (при этом зубец RV1 может отсутствовать), а затем снижается в V5 и V6. В стандартных и усиленных отведениях у взрослых амплитуда R в каждом из этих отведений не должна превышать 2 мВ (в I отведении — 1,5 мВ). В любом из грудных отведений амплитуда зубца R не должна превышать 2,5 мВ.

Зубец S

Зубец S (непостоянный зубец) отражает конечное возбуждение основания левого желудочка сердца. Является самим глубоким отрицательным зубцом на ЭКГ. Постепенно уменьшается от V1 к V6, может отсутствовать в норме в отведениях V5, V6. Зубец S может иметь различную амплитуду, но в отведениях I, II, aVF не должен превышать 0,5 мВ.

Сегмент ST

Сегмент S-T очень важен для выявления поражения сердца. Особенно внимательно его анализируют при ИБС (ишемической болезни сердца), так как он отражает недостаток кислорода (ишемию) в миокарде. Сегмент S-T измеряется от точки J до начала зубца T. На ЭКГ точка J (от слова junction — соединение) может быть определена по изменению в наклоне вертикальной кривой окончания комплекса QRS и перехода ее в горизонтальное положение — начальную часть сегмента ST.

Элевация (превышение над изолинией) сегмента в норме:

В отведениях от конечностей — до 0,1 мВ, V1-V2 — до 0,3 мВ, в V5-V6 — до 0,2 мВ.

Депрессия (понижение под изолинией) сегмента ST в норме:

В отведениях от конечностей — до 0,05 мВ.

Смещение сегмента S-T оценивается по правилу J+60 или 80 мс (в зависимости от частоты пульса). Диагностически значимым считается отклонение сегмента ST продолжительностью 0,06-0,08 с, начиная от точки J.

Зубец T

Зубец T отражает процесс реполяризации (восстановления исходного потенциала покоя или фазы отдыха) миокарда желудочков. Начинается он, как правило, на изолинии, где в него переходит сегмент ST. Зубец T в норме обычно незазубренный, его передняя часть более пологая. В норме зубец T всегда положительный в I, II, aVF, V2-V6, при этом TI > TIII, а TV6 > TV1. В aVR зубец T всегда отрицательный. Амплитуда зубца T (нормативов не разработано) в стандартных и усиленных отведениях составляет обычно 0,3-0,6 мВ (до 0,8), должна быть не менее 1/8 и не более 2/3 амплитуды предыдущего зубца R. Длительность зубца T колеблется от 0,16 до 0,24 с и не имеет большой диагностической ценности.

Интервал QT

Интервал Q-T называют электрической систолой желудочков, потому что в это время возбуждаются все отделы желудочков сердца. Это время от начала комплекса QRT до конца зубца T. Его длительность зависит от пола, возраста, частоты сердечного ритма. В норме интервал QT составляет не более 50% от предыдущего интервала RR. По формуле Базетта можно определить, каким является интервал QT в конкретном случае — нормальным или патологическим (интервал QT считается патологическим при превышении значения 0,42):

QTb= QT (измеренный по ЭКГ) / √(R-R) (интервал, измеренный по ЭКГ между двумя соседними зубцами R)

Возможная причина удлинения интервала QT— гипокалиемия (гипокальциемия), укорочения — гиперкалиемия (гиперкальциемия).

Интервал Т-Р

Это интервал от окончания зубца Т до начала Р. Он соответствует периоду расслабления сердца (прямая линия на ЭКГ).

Электрическая ось сердца

Стандартные отведения сердечных электроимпульсов с поверхности тела регистрируют разность биопотенциалов между двумя конечностями. Первое стандартное — это разность потенциалов между левой и правой рукой. Второе стандартное — между левой ногой и правой рукой. Третье стандартное — между левой ногой и левой рукой (отрицательный электрод). Указанные три отведения образуют равносторонний треугольник (его называют треугольником Эйнтховена) с вершинами на конечностях, на которых установлены электроды. В его середине находится электрический центр сердца, который равноудален от всех отведений.

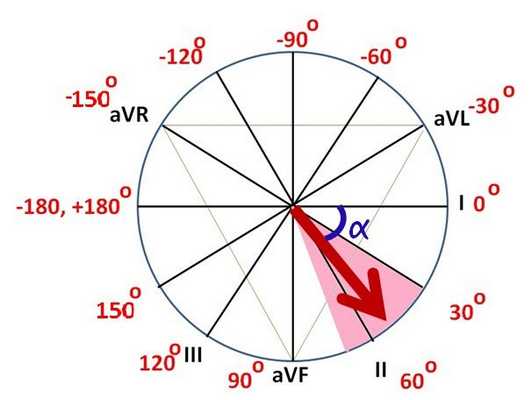

Электрической осью сердца (ЭОС) называется проекция результирующего вектора возбуждения желудочков во фронтальной плоскости. Направление ЭОС показывает суммарную величину биоэлектрических изменений, протекающих в сердечной мышце при каждом ее сокращении. Положение оси служит лишь дополнительным показателем при диагностике того или иного заболевания.

Направление ЭОС выражается в градусах угла альфа. Угол альфа образуют ЭОС и горизонтальная линия, проведенная через условный электрический центр сердца, т.е. смещенная к центру треугольника Эйнтховена ось I отведения.

У здоровых людей, в зависимости от особенностей телосложения, угол альфа колеблется от 0°до +90°. Различают три варианта конституционально обусловленного положения ЭОС:

горизонтальное — угол альфа от 0°до +30° (нередко при гиперстеническом типе телосложения);

В норме электрическая ось сердца у лиц старше 40 лет располагается под углом от -30 до +90, у лиц моложе 40 лет — от 0 до +105. Состояние, при котором электрическая ось сердца отклонена, само по себе не является диагнозом. Однако подобные изменения на электрокардиограмме могут свидетельствовать о различных нарушениях в работе сердца. Чаще всего отклонение электрической оси сердца связано с гипертрофией желудочков, однако для уточнения характера патологии необходимо провести анализ других параметров. Например, отклонение ЭОС влево может указывать на гипертрофию или перегрузку миокарда левого желудочка. Отклонение ЭОС вправо может указывать на гипертрофию или перегрузку правого желудочка. Такое состояние является признаком давнего хронического процесса и, как правило, не нуждается в экстренной помощи кардиолога. Однако опасность представляет изменение электрической оси в связи с блокадой пучка Гиса. Данная ситуация требует срочного вмешательства кардиолога и лечения в условиях специализированного стационара.

Анализ сердечного ритма

Регулярность ритма оценивается по интервалам R-R. Если зубцы находятся на равном расстоянии друг от друга, ритм называется регулярным или правильным. Допускается разброс длительности отдельных интервалов R-R не более ± 10% от средней их длительности. Если ритм синусовый, он обычно является правильным.

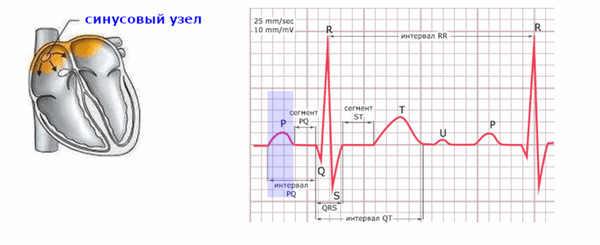

Синусовый ритм

Это нормальный ритм, а все остальные ритмы являются патологическими (т. е. указывают на нарушения в работе сердца). Источник возбуждения находится в синусно-предсердном узле. Признаки на ЭКГ:

во II стандартном отведении зубцы P всегда положительные и находятся перед каждым комплексом QRS,

зубцы P в одном и том же отведении имеют постоянную одинаковую форму.

Зубец P при синусовом ритме

Предсердный ритм

Если источник возбуждения находится в нижних отделах предсердий, то волна возбуждения распространяется на предсердия снизу вверх (ретроградно), поэтому:

во II и III отведениях зубцы P отрицательные,

зубцы P есть перед каждым комплексом QRS.

Предсердный ритм является патологическим. Характеризуется тем, что источник возбуждения находится в нижних отделах предсердий, и волна возбуждения распространяется на предсердия снизу вверх (ретроградно), поэтому во II и III отведениях зубцы P отрицательные.

Зубец P при предсердном ритме

Ритм из АВ-соединения

Если водитель ритма находится в атрио-вентрикулярном (предсердно-желудочковом) узле, то желудочки возбуждаются как обычно (сверху вниз), а предсердия — ретроградно (т.е. снизу вверх). При этом на ЭКГ:

зубцы P могут отсутствовать, потому что наслаиваются на нормальные комплексы QRS,

зубцы P могут быть отрицательными, располагаясь после комплекса QRS.

ЧСС при ритме из АВ-соединения меньше синусового ритма и равна примерно 40-60 ударов в минуту.

Желудочковый (идиовентрикулярный) ритм

В этом случае источником ритма является проводящая система желудочков. Возбуждение распространяется по желудочкам неправильными путями и потому медленнее.

Особенности идиовентрикулярного ритма:

комплексы QRS расширены и деформированы. В норме длительность комплекса QRS равна 0,06-0,10 с, а при таком ритме продолжительность QRS превышает 0,12 c.

соотношение между комплексами QRS и зубцами P не фиксировано, потому что АВ-соединение не выпускает импульсы из желудочков, а предсердия могут возбуждаться из синусового узла, как и в норме.

ЧСС менее 40 ударов в минуту.

Проведение контурного анализа

Желательно для облегчения анализа включить при записи в настройках параметры «Сглаживание» и «Фильтр 50 Гц». Запись достаточно вести по 3-м отведениям.

Точность анализа во многом зависит от выбранного участка ЭКГ, поэтому следует выбирать тот кардиоинтервал, на котором нет помех и артефактов.

Программа автоматически определяет контрольные точки измерений, однако выбор программы может быть некорректен из-за сложности расчетов и нечеткости формы ЭКГ.

Поэтому следует скорректировать положение маркеров (положение зубцов), характерных диагностических точек на кривой, передвигая их мышкой.

Точность диагностики сильно зависит от того, насколько правильно расставлены маркеры. Также стоит иметь в виду, что контурный анализ учитывает лишь базовые характеристики ЭКГ, и потому не может быть основанием для постановки клинического диагноза. При любом подозрении на заболевание сердечно-сосудистой системы ЭКГ должен расшифровывать врач-кардиолог.

ЭКГ с расшифровкой

Электрокардиографическое исследование - это довольно простой и эффективный метод диагностики, использующийся кардиологами всего мира для изучения деятельности сердечной мышцы. Результаты процедуры в виде графиков и цифирных обозначений, как правило, передаются специалистам для дальнейшего анализа данных. Однако в случае, например, отсутствия нужного врача, у пациента возникает желание самостоятельно расшифровать показатели своего сердца.Предварительная расшифровка ЭКГ требует знания особых базовых данных, которые, в силу своей специфичности, подвластны далеко не каждому. Для того чтобы произвести правильные расчеты ЭКГ сердца человеку, не имеющему отношения к медицине, необходимо ознакомиться с основными принципами обработки, которые объединяются для удобства в соответствующие блоки.

Ознакомление с основными элементами кардиограммы

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более сложный уровень познания.

Разметка ленты

Бумага, на которой отражаются данные о функционировании сердечной мышцы, представляет собой широкую ленту нежно-розового оттенка с четкой разметкой «квадрат». Более крупные четырехугольники сформированы из 25 маленьких клеточек, а каждая из них, в свою очередь, приравнивается к 1 мм. Если большая клетка заполнена только 16-ю точками, для удобства можно провести по ним параллельные линии и следовать аналогичным инструкциям.Горизонтали клеток указывают на продолжительность биения сердца (сек), а вертикали - на напряжение отдельных сегментов ЭКГ (мВ). 1 мм - это 1 секунда времени (по ширине) и 1 мВ напряжения (по высоте)! Эту аксиому необходимо держать в уме на протяжении всего периода анализа данных, позже её важность станет очевидна каждому.

Зубцы и сегменты

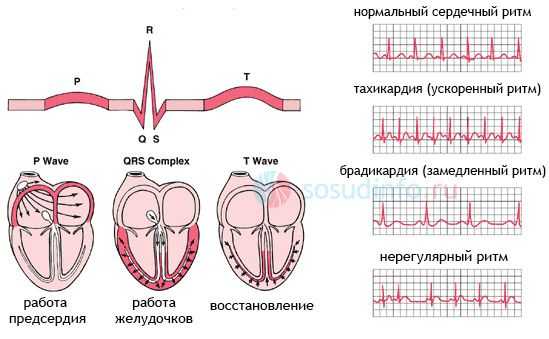

Прежде чем перейти к наименованию конкретных отделов зубчатого графика, стоит ознакомиться с деятельностью самого сердца. Мышечный орган состоит из 4 отделений: 2 верхних именуются предсердиями, 2 нижних - желудочками. Между желудочком и предсердием в каждой половине сердца есть клапан - створка, отвечающая за сопровождение тока крови в одном направлении: сверху вниз.Данная активность достигается благодаря электрическим импульсам, которые движутся по сердцу согласно «биологическому расписанию». Они направляются в конкретные сегменты полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.Рождение импульса происходит в верхней части правого желудочка - синусовом узле. Далее сигнал проходит в левый желудочек и наблюдается возбуждение верхних отделов сердца, что регистрируется зубцом P на ЭКГ: он похож на пологую перевернутую чашу.После того как электрический заряд достигнет атриовентрикулярного узла (или АВ-узла), находящегося почти на стыке всех 4-х кармашков сердечной мышцы, на кардиограмме появляется маленькое «острие», направленное вниз - это зубец Q. Чуть ниже АВ-узла присутствует следующий пункт назначения импульса - пучок Гиса, фиксирующийся самым высоким среди прочих зубчиком R, который можно представить в виде пика или горы.

Преодолев половину пути, важный сигнал устремляется к нижней части сердца, через так называемые ножки пучка Гиса, внешне напоминающие длинные щупальце осьминога, которые обнимают желудочки. Проведение импульса по ветвистым отросткам пучка находит отражение в зубце S - неглубокого желобка у правого подножия R. Когда импульс распространится на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T отмечает восстановление (отдых) сердца перед очередным циклом.Перед 5-ю основными зубцами на ЭКГ можно увидеть прямоугольный выступ, пугаться его не стоит, так как он представляет собой калибровочный или же контрольный сигнал. Между зубцами имеют место быть горизонтально направленные участки - сегменты, например, S-T (от S до T) или P-Q (от P до Q). Для самостоятельной постановки ориентировочного диагноза потребуется запомнить такое понятие, как комплекс QRS - объединение зубцов Q, R и S, регистрирующее работу желудочков.Зубцы, которые возвышаются над изометрической линией, называются положительными, а те, что располагаются под ними - отрицательными. Следовательно, все 5 зубцов чередуются друг за другом: P (полож.), Q (отриц.), R (полож.), S (отриц.) и T (полож.).

Отведения

Нередко от людей можно услышать вопрос: почему все графики на ЭКГ отличаются друг от друга? Ответ относительно прост. Каждая из искривленных линий на ленте отражает показатели сердца, получаемые от 10-12 цветных электродов, которые устанавливаются на конечностях и в области грудной клетки. Они считывают данные о сердечном импульсе, располагаясь в различной отдаленности от мышечного насоса, потому графики на термоленте зачастую и непохожи друг на друга.

Нормальные показатели кардиограммы

Теперь, когда стало понятно, как расшифровать кардиограмму сердца, следует приступить к непосредственной диагностике нормальных показаний. Но прежде чем ознакомиться с ними, необходимо оценить скорость записи ЭКГ (50 мм/с или 25 мм/с), которая, как правило, автоматически пропечатывается на бумажной ленте. Затем, отталкиваясь от результата, можно просмотреть нормы продолжительности зубцов и сегментов, которые прописаны в таблице (подсчеты можно проводить с помощью линейки или клетчатой разметки на ленте):

Имя зубца	Длительность в мм (для 25 мм/с)	Длительность в мм (для 50 мм/с)
P	1,8-2,8	3,5-5,5
PQ	Менее 3	Менее 6
Q	Около 0,7-0,8	В пределах 1,5
QRS	1,5-2,7	3-5,6
S	Точных данных нет	Точных данных нет
T	3-7	6-14

Среди наиболее значимых положений интерпретации ЭКГ можно упомянуть следующие:

сегменты S-T и P-Q должны «сливаться» с изометрической линией, не выходя за её пределы;
глубина зубца Q не может превысить ¼ высоты самого стройного зубца - R;
точные показатели зубца S не утверждены, однако известно, что он иногда достигает глубины равной 18-20 мм.;
зубец T не должен быть выше R: его максимальное значение - ½ высоты R.

Немаловажен и контроль ритма сердца. Необходимо взять в руки линейку и измерить длину отрезков, заключенных между вершинами R: полученные результаты должны совпадать друг с другом. Чтобы рассчитать ЧСС (или частоту сокращений сердца), стоит посчитать общее количество маленьких клеточек между 3-мя вершинами R и разделить цифирное значение на 2. Далее нужно применить одну из 2-х формул:Если цифра находится в промежутке от 59-60 до 90 уд/мин, значит показатель ЧСС в норме. Увеличение этого индекса подразумевает тахикардию, а явное уменьшение - брадикардию. Если для сформированного человека ЧСС более 95-100 уд./мин - довольно сомнительный признак, то для детей до 5-6 лет это одна из разновидностей нормы.

Какие патологии можно выявить при расшифровке данных?

ЭКГ хоть и относится к числу крайне простых по структуре исследований, но аналогов подобной диагностике кардиологических отклонений до сих пор не наблюдается. С наиболее «популярными» заболеваниями, распознаваемыми ЭКГ, можно ознакомиться, исследуя как описание характерных их показателей, так и подробных графических примеров.

Пароксизмальная тахикардия

Данный недуг часто регистрируют у взрослых при осуществлении ЭКГ, у детей же он проявляется крайне редко. Среди наиболее распространенных «катализаторов» болезни числятся употребление наркотиков и алкогольной продукции, хронический стресс, гипертиреоз и пр. ПТ отличается, в первую очередь, частым сердцебиением, показатели которого располагаются в промежутке от 138-140 до 240-250 уд/мин.По причине проявления подобных приступов (или пароксизм) оба желудочка сердца не имеют возможности вовремя наполниться кровью, что ослабляет общий кровоток и замедляет доставку очередной порции кислорода ко всем частям тела, включая головной мозг. Для тахикардии характерно наличие видоизмененного комплекса QRS, слабовыраженный зубец T и, что самое главное, отсутствие расстояния между T и P. Иными словами, группы зубцов на электрокардиограмме «склеены» друг с другом.

Брадикардия

Если предыдущая аномалия подразумевала отсутствие сегмента T-P, то брадикардия представляет собой её антагониста. Этот недуг выдаёт именно значительное удлинение T-P, свидетельствующее о слабом проведении импульса или неправильном его сопровождении через сердечную мышцу. У пациентов с брадикардией наблюдается крайне низкий индекс ЧСС - менее 40-60 уд./мин. Если у людей, отдающим предпочтение регулярным физическим нагрузкам, легкое проявление болезни является нормой, то в подавляющем большинстве иных случаев речь может идти о зарождении крайне серьезного заболевания.

Ишемия

Ишемию именуют предвестником инфаркта Миокарда, по этой причине раннее выявление аномалии способствует купированию смертельного недомогания и, как следствие, благоприятному исходу. Ранее было упомянуто, что интервал S-T должен «удобно лежать» на изолинии, однако его опущение в 1-ом и AVL отведениях (до 2,5 мм) сигнализирует именно об ИБС. Иногда ишемическая болезнь сердца выдает только зубец T. В норме он не должен превышать ½ высоты R, однако, в данном случае он может как «дорасти» до старшего элемента, так и опуститься ниже средней линии. Остальные зубцы при этом не подвергаются существенным изменениям.

Трепетание и мерцание предсердий

Мерцание предсердий - аномальное состояние сердца, выражающееся в беспорядочном, хаотичном проявлении электрических импульсов в верхних кармашках сердца. Сделать качественный поверхностный анализ в подобном случае иногда не представляется возможным. Но зная, на что стоит обратить внимание в первую очередь, можно спокойно расшифровывать показатели ЭКГ. Комплексы QRS не имеют принципиального значения, так как они нередко стабильны, а вот промежутки между ними относятся к ключевым показателям: при мерцании они походят на череду зазубрин ручной пилы.Не такие сумбурные, крупные по размеру волны между QRS свидетельствуют уже о трепетании предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженным сердцебиением (до 400 уд./мин). Сокращения и возбуждения предсердий в незначительной степени подчиняются контролю.

Утолщение миокарда предсердий

Подозрительному утолщению и растяжению мышечного слоя Миокарда сопутствует значительная проблема с внутренним током крови. Предсердия при этом выполняют свою основную функцию с постоянными перебоями: утолщенная левая камера с большей силой «выталкивает» кровь в желудочек. При попытке прочитать график ЭКГ в домашних условиях следует устремить свой взор именно на зубец P, отражающий состояние верхних отделов сердца.Если он представляет собой своеобразный купол с двумя выпуклостями, скорее всего, пациент страдает от рассматриваемой болезни. Так как утолщение миокарда при долговременном отсутствии квалифицированного медицинского вмешательства провоцирует инсульт или инфаркт, необходимо как можно скорее записываться на консультацию к кардиологу с предоставлением подробного описания дискомфортных симптомов, если таковые имеются.

Экстрасистолия

Произвести расшифровку ЭКГ с «первыми ласточками» экстрасистолии возможно в случае наличия знаний об особых показателях особого проявления аритмии. Внимательно рассмотрев подобный график, пациент может обнаружить необычные аномальные скачки, которые отдаленно напоминают комплексы QRS - экстрасистолы. Они возникают в любой области ЭКГ, после них нередко следует компенсаторная пауза, позволяющая сердечной мышце «отдохнуть» перед началом нового цикла возбуждений и сокращений.Экстрасистолия в медицинской практике часто диагностируется у здоровых людей. В подавляющем большинстве случае она не влияет на привычное течение жизни и не сопряжена с тяжелыми заболеваниями. Однако при установлении аритмии следует перестраховаться, обратившись к специалистам.

АВ-блокада сердца

Блокада ножек пучка Гиса

Сбой в работе такого элемента проводящей системы, как пучок Гиса ни в коем случае нельзя игнорировать, поскольку он располагается в непосредственной близости от Миокарда. Патологический очаг в запущенных случаях имеет обыкновение «перебрасываться» на один из наиболее важных участков сердца. Расшифровать ЭКГ самому при наличии крайне неприятного заболевания вполне можно, стоит лишь внимательно исследовать самый высокий зубец на термоленте. Если он образует не «стройную» букву Л, а деформированную М, это значит, что пучок Гиса подвергся атаке.Поражение его левой ножки, пропускающей импульс в левый желудочек, влечет за собой полное исчезновение зубца S. А место соприкосновения двух вершин расщепленного R будет располагаться выше изолинии. Кардиографическое изображение ослабления правой ножки пучка похоже на предыдущее, только точка соединения уже обозначенных вершин зубца R находится под средней линией. T в обоих случаях отрицателен.

Инфаркт миокарда

Миокард - это фрагмент самого плотного и толстого слоя сердечной мышцы, который в последние годы подвергается различным недугам. Самым опасным среди них является некроз или инфаркт миокарда. При расшифровке электрокардиографии он достаточно отличим от иных типов заболеваний. Если зубец P, регистрирующий хорошее состояние 2-х предсердий, не деформирован, то остальные сегменты ЭКГ претерпели существенные изменения. Так, заостренный зубец Q может «протыкать» плоскость изолинии, а T - преобразовываться в отрицательный зубец.Наиболее показательным признаком инфаркта является неестественное возвышение R-T. Существует мнемоническое правило, позволяющее запомнить точный его вид. Если при осмотре этого участка можно представить левую, восходящую сторону R в виде накрененной вправо стойки, на которой реет флажок, то речь действительно идет о некрозе миокарда.

Фибрилляция желудочков

Иначе крайне тяжелую болезнь называют мерцательной аритмией. Отличительной чертой этого патологического явления принято считать деструктивную деятельность проводящих пучков и узлов, указывающих на неконтролируемое сокращение всех 4-х камер мышечного насоса. Прочесть результаты ЭКГ и распознать фибрилляцию желудочков вовсе не сложно: на клетчатой ленте она предстает в виде череды хаотичных волн и ложбинок, параметры которых невозможно соотнести с классическими показателями. Ни в одном из сегментов нельзя увидеть хотя бы один знакомый комплекс.

Синдром WPW

Когда в комплексе классических путей проведения электрического импульса неожиданно формируется аномальный пучок Кента, располагающийся в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о такой патологии, как синдром WPW. Как только импульсы начинают продвигаться по неестественной сердечной магистрали, сбивается ритм мышцы. «Правильные» проводящие волокна не могут в полной мере обеспечить предсердия кровью, потому что импульсы предпочли более короткий путь для завершения функционального цикла.ЭКГ при синдроме ВПВ отличается появлением микроволны на левом подножии зубца R, малым уширением комплекса QRS и, конечно, значительным сокращением интервала P-Q.

Так как расшифровка кардиограммы сердца, подвергшегося WPW, не всегда результативна, на помощь медицинскому персоналу приходит ХМ - Холтеровский метод диагностики недуга. Он подразумевает круглосуточное ношение на теле компактного устройства с прикрепленными к кожному покрову датчиками.Продолжительный мониторинг обеспечивает более качественный результат с фиксацией достоверного диагноза. Для того чтобы своевременно «поймать» локализующуюся в сердце аномалию, рекомендуется посещать кабинет ЭКГ не реже 1 раза в год. В случае необходимости регулярного медицинского контроля над лечением сердечно-сосудистого заболевания может потребоваться более частое снятие показателей сердечной деятельности.

АРИТМИИ: диагностика и лечение

Аритмия (нарушение ритма сердца) — одна из самых распространенных патологий (15—25%) в практике кардиолога. Аритмия угрожает не только здоровью, но, в некоторых случаях, и жизни пациента. Известно, что 10% больных, выживших после острого инфаркта миокарда (ИМ), умирают в течение года. Основными факторами высокого риска внезапной смерти после ИМ являются желудочковые аритмии и сердечная недостаточность (СН).

Аритмии сердца — это изменение основных электрофизиологических свойств сердца (автоматизма, возбудимости, проводимости), ведущее к нарушению координированного сокращения всего сердца или его отделов и проявляющееся изменением частоты и регулярности ритма сердца.

Очень важно для врача установить основную причину заболевания, вызвавшую аритмию. Иногда это связано с определенными затруднениями, так как причины развития аритмии могут быть разными: экстракардиальными, кардиальными и идиопатическими (первичная электрическая болезнь сердца).

К экстракардиальным факторам развития аритмии относятся функциональные и органические поражения ЦНС, дисфункция вегетативной нервной системы, эндокринные заболевания, электролитный дисбаланс, механическая и электрическая травма, гипо- и гипертермия, чрезмерная физическая нагрузка, интоксикация алкоголем, никотином, кофе, лекарственными средствами. Особенно это касается симпатомиметиков, сердечных гликозидов, диуретиков, многих психотропных и иных средств, в том числе и антиаритмических.

Кардиальные факторы — это прежде всего ишемическая болезнь сердца, пороки сердца, сердечная недостаточность, артериальная гипертония, воспалительные и невоспалительные поражения миокарда, диагностические манипуляции и операции на сердце и коронарных сосудах.

Сегодня существует Европейский стандарт для диагностики и лечения аритмий. При подозрении на аритмию врач должен установить факт нарушений ритма, определить характер аритмии, ее причину, функциональный или патологический характер и решить вопрос о применении антиаритмической терапии. Для этих целей используются физикальные исследования, ЭКГ, суточный ЭКГ-мониторинг (по Холтеру), пищеводная электрокардиография.

Для уточнения диагноза служат:

длительная регистрация отведений II, aVF, удвоенный вольтаж ЭКГ и повышение скорости бумажной ленты до 50 мм/с c целью идентификации зубцов Р;
дополнительные ЭКГ-отведения, регистрация ЭКГ во время массажа каротидного синуса в течение 5 с, болюсные пробы с медикаментами и пробы с физической нагрузкой.

Согласно клинической классификации, аритмии разделяют по функциональному принципу: нарушения функции автоматизма, возбудимости, проводимости и комбинированные аритмии. Нарушения функции автоматизма — это синусовые тахикардия, брадикардия, аритмия и миграция источника ритма; нарушения функции возбудимости — экстрасистолия, пароксизмальная и непароксизмальная тахикардия, трепетание и мерцание (фибрилляция) предсердий и желудочков. К нарушениям проводимости относят блокады: синоаурикулярные, предсердные, атриовентрикулярные, внутрижелудочковые; асистолию желудочков. И наиболее сложные — комбинированные аритмии: синдром слабости синусового узла, ускользающие сокращения и ритмы, атриовентрикулярная диссоциация, синдром преждевременного возбуждения желудочков и парасистолия.

Все тахиаритмии разделяются на два типа.

Тахикардия с узким комплексом QRS (антеградное проведение через AV-узел); наиболее часто — это суправентрикулярная пароксизмальная тахикардия. Купируют ее осторожно, внутривенно вводят верапамил, пропранолол или дигоксин.
Тахикардия с широким комплексом QRS (антеградное проведение через дополнительный путь) часто сочетается с фибрилляцией предсердий и очень высокой (>250 ударов/мин) частотой сокращений желудочков. При нестабильных гемодинамических показателях показана немедленная кардиоверсия; медикаментозное лечение проводят лидокаином или прокаинамидом внутривенно.

Аритмии с узким комплексом QRS

Предсердная экстрасистолия — измененный зубец при нормальной ширине QRS. При симптоматическом характере назначают β-блокаторы или препараты группы IA.
Синусовая тахикардия — ЧСС 100-160 при нормальном зубце Р. Прежде всего устраняют причины аритмии, если аритмия симптоматическая — β-блокаторы.
Пароксизмальная суправентрикулярная тахикардия — при ЧСС 140-250 зубец Р заострен или инвертирован в отведениях II, III, aVF. Назначают аденозин, верапамил, β-блокатор, препарат группы IA, электроимпульсную терапию (150 Дж). Пароксизмальная предсердная тахикардия с блокадой — при ЧСС 130-250 прямой заостренный Р 2:1, 3:1, 4:1 блок. Если имело место введение дигитоксина, следует прервать его, скорригировать К+; дифенин 250 мг в/в в течение 5 мин.
Трепетание предсердий — ЧСС 250-350, волны трепетания в виде «зуба пилы», 2:1, 4:1 блокада Т. С целью снижения частоты желудочковых сокращений вводят дигоксин, β-блокаторы или верапамил.
Фибрилляция предсердий — ЧСС>350, Р неразличим, промежутки QRS нерегулярные. Для восстановления синусового ритма (после длительной антикоагуляции) с прокаинамидом или хинидином может потребоваться ЭИТ (трепетание: 50 Дж; фибрилляция: 100—200 Дж).
Многофокусная предсердная тахикардия — при ЧСС 100-220 — более чем три дифференцированные формы зубца Р с различными интервалами Р-Р. Если имеет место патология легких, требуется лечение основного заболевания, верапамил назначается для снижения частоты желудочковых сокращений.

Аритмии с широким комплексом QRS

Желудочковые экстрасистолы — с полными компенсаторными паузами между нормальными комплексами. Применение некоторых средств, как при желудочковой тахикардии.
Желудочковая тахикардия — умеренно выраженная нерегулярность при ЧСС 100-250. В случае нестабильной гемодинамики показана кардиоверсия (100 Дж) или введение в/в прокаинамида, лидокаина, бретилиума. Для длительной профилактики целесообразно назначение лекарственных средств групп IA, IB, 1C, III.
Желудочковая тахикардия типа «пируэт» — синусоидальные осцилляции высотой в QRS. Показано введение лидокаина, при отсутствии ишемической болезни сердца в анамнезе — изопротеренола, бретилиума, магния. Хинидин и все препараты, удлиняющие интервал QT, противопоказаны.
Фибрилляция желудочков — на ЭКГ неустойчивая электрическая активность. Нужна немедленная дефибрилляция (200—400 Дж).
Суправентрикулярные тахикардии с аберрантной вентрикулярной проводимостью — широкий комплекс QRS с типичным для суправентрикулярного ритма зубцом Р.

Лечение назначается как при соответствующем суправентрикулярном ритме, если же частота желудочковых сокращений превышает 200 — как при синдроме WPW.

Атриовентрикулярная блокада

I степень. Удлиненный постоянный интервал PR (0,20 с) лечения не требует и может рассматриваться как вариант нормы или быть вызван ваготонией, часто возникающей после применения дигиталиса.

II степень. Мобитц I (Венкебах). На ЭКГ регистрируется узкий комплекс QRS с прогрессирующим увеличением интервала PR до выпадения комплекса QRS, после чего последовательность повторяется. Наблюдается при интоксикации дигиталисом, ваготонии, нижнем инфаркте миокарда. Обычно лечения не требует; при симптоматическом характере аритмии вводят в вену атропин 0,6 мг (введение повторяют три-четыре раза). В некоторых ситуациях используется временный водитель ритма.

Мобитц II. Интервал PR фиксирован, комплексы периодически выпадают в соотношении 2:1, 3:1 или 4:1, комплекс QRS широкий. Обычно встречается при поражении проводящей системы или инфаркте миокарда. Такой ритм опасен для жизни, часто приводит к полной AV-блокаде. Для устранения патологии назначают водитель ритма.

III степень (полная AV-блокада). Предсердия и желудочки сокращаются независимо друг от друга. Наблюдается при поражении проводящей системы сердца, инфаркте миокарда, интоксикации дигиталисом. Если отсутствует преходящее сочетание полной AV-блокады с бессимптомной врожденной блокадой сердца или с нижним инфарктом миокарда, показан постоянный водитель ритма.

Синдром предвозбуждения (WPW)

Проведение импульса осуществляется через дополнительный путь между предсердиями и желудочками. Для ЭКГ характерны короткий интервал PR и слившиеся, направленные вверх комплексы QRS (волна «дельта»).

На этапе лечения важно подобрать наиболее эффективный с точки зрения соответствия спектра воздействия и характера аритмии и в то же время максимально безопасный препарат. Рассмотрим некоторые из этих лекарственных средств, наиболее часто используемых практикующим врачом.

Все современные антиаритмические средства делятся на три группы.

Группа 1. Препараты, уменьшающие поступление ионов натрия в клетки сердечной мышцы.

Эти вещества — мембраностабилизаторы — блокируют натриевые каналы и препятствуют распространению патологических импульсов. Однако следует помнить, что увеличение дозы препарата часто провоцирует аритмию, подавляя проведение импульса в нормальных тканях, особенно при тахикардии, гиперкалиемии и ацидозе.

Группа 1 А с умеренным замедлением проведения.

Хинидина сульфат - ударная доза (УД) - 500-1000 мг в/в, поддерживающая доза (ПД) - внутрь 200-400 мг через 6 ч; побочные эффекты (ПЭ) - артериальная гипотензия, шум в ушах, диарея, удлинение QT, анемия, тромбоцитопения.
Хинидина глюконат - УД-500 - 1000 мг в/в, ПД - внутрь 324-628 мг через 8 ч, ПЭ - то же.
Прокаинамид - 500-1000 мг в/в, в /в: 2-5 мг/мин внутрь 500-1000 мг через 4 ч; ПЭ - тошнота, волчаночно-подобный синдром, агранулоцитоз, удлинение QT.
Прокаинамид длительного действия - ПД - внутрь 500- 1250 мг через 6 ч, ПЭ - AV-блокада, депрессия миокарда, удлинение QT.
Дизопирамид - ПД - внутрь 100-300 мг через 6-8 ч, ПЭ - антихолинергические эффекты.

Группа 1 В с минимальным замедлением проведения.

Лидокаин — УД-1 мг/кг болюс в/в, затем по 0,5 мг/кг болюс через 8—10 мин до общей дозы 3 мг/к; ПД — 1-4 мг/мин; ПЭ — спутанность сознания, приступы, угнетение дыхания.
Токаинид — внутрь 400-600 мг через 8 ч; ПЭ — тошнота, тремор, волчаночно-подобная реакция, спутанность сознания.
Мексилетин — внутрь 100-300 мг через 6—8 ч; ПЭ — мышечный тремор, тошнота, нарушенная походка.

Группа 1 C с выраженным замедлением проведения.

Флекаинид — внутрь 50—200 мг через 12 ч; ПЭ — тошнота, усиление желудочковой аритмии, удлинение интервалов PR и QRS.
Пропафенон — внутрь 150—300 мг через 8 ч.

Группа 2. β-адреноблокаторы.

В результате устранения избыточного влияния катехоламинов на сердце эти препараты понижают возбудимость, частоту сердечных сокращений, нормализуют ритм. К этому классу относятся метопролол, надолол, пиндолол, тразикор, корданум. Типичным представителем β-адреноблокаторов является пропранолол.

Пропранолол — УД — 0,5-1 мг/мин в/в до 0,15-0,2 мг/кг; ПД — внутрь 10—200 мг через 6 ч; ПЭ — брадикардия, AV-блокада, ЗСН, бронхоспазм.

Группа 3. Препараты, блокирующие калиевые каналы и удлиняющие потенциал действия.

Амиодарон — УД — внутрь: 800—1400 мг ежедневно в течение одной-двух недель; ПД — внутрь 200—600 мг ежедневно, через каждые четыре-пять дней приема препарата следует делать перерыв один-два дня; ПЭ — нарушения функции щитовидной железы, легочный фиброз, гепатит, отложение липофусцина в роговице, голубоватая кожа, удлинение QT.
Бретилиум — УД-5—10 мг/кг в/в; ПД — 0,5—2,0 мг/мин в/в; ПЭ — тошнота, артериальная гипертензия, ортостатическая гипотензия.
Соталол — внутрь 80—160 мг через 12 ч; ПЭ — утомляемость, брадикардия, усиление желудочковой аритмии.

Группа 4. Лекарственные средства, блокирующие медленные кальциевые каналы.

Замедляют проведение электрических импульсов, препятствуя транспорту ионов кальция внутрь клетки. Самые выраженные антиаритмические свойства у двух представителей этого класса — у верапамила и дилтиазема.

Верапамил — УД - 2,5—10 мг в/в; ПД — внутрь 80—120 мг три-четыре раза в день; ПЭ — AV-блокада, артериальная гипотензия, ЗСН, запоры.

При аритмиях применяются и препараты других классов: препараты калия, дигоксин, аденозин.

Дигоксин — УД — внутрь в/в 0,75-1,5 мг в течение 24 ч; ПД — внутрь, в/в 0,125-0,25 мг ежедневно; ПЭ — тошнота, AV-блокада, суправентрикулярная и желудочковая аритмия.

Аденозин — в/в 6 мг болюс, если нет эффекта, 12 мг; ПЭ — преходящая артериальная гипотензия или асистолия предсердий.

Следует помнить, что все без исключения антиаритмические препараты могут оказывать токсическое воздействие. Это в большей степени относится к препаратам группы 1 А, которые вызывают удлинение интервала QT в сочетании с двунаправленной веретенообразной желудочковой тахикардией (типа «пируэт»), трепетанием/мерцанием желудочков, желудочковой тахикардией. В этом случае необходима отмена препарата, если приведенный к ЧСС интервал QT удлинен более чем на 25% (QT нужно разделить на квадратный корень из величины интервала RR).

Итак, при назначении антиаритмических лекарственных средств обязательно наблюдение за уровнем препаратов и интервалами ЭКГ (особенно QRS и QT). Если у пациента в анамнезе печеночная или почечная недостаточность, дозы должны быть снижены. Нельзя назначать антиаритмические средства больным после перенесенного острого инфаркта миокарда с бессимптомными желудочковыми аритмиями, так как это повышает риск смертельного исхода заболевания.

Л. Н. Романова, кандидат медицинских наук, доцент
НГМА им. С. М. Кирова, Нижний Новгород

Читайте также:
